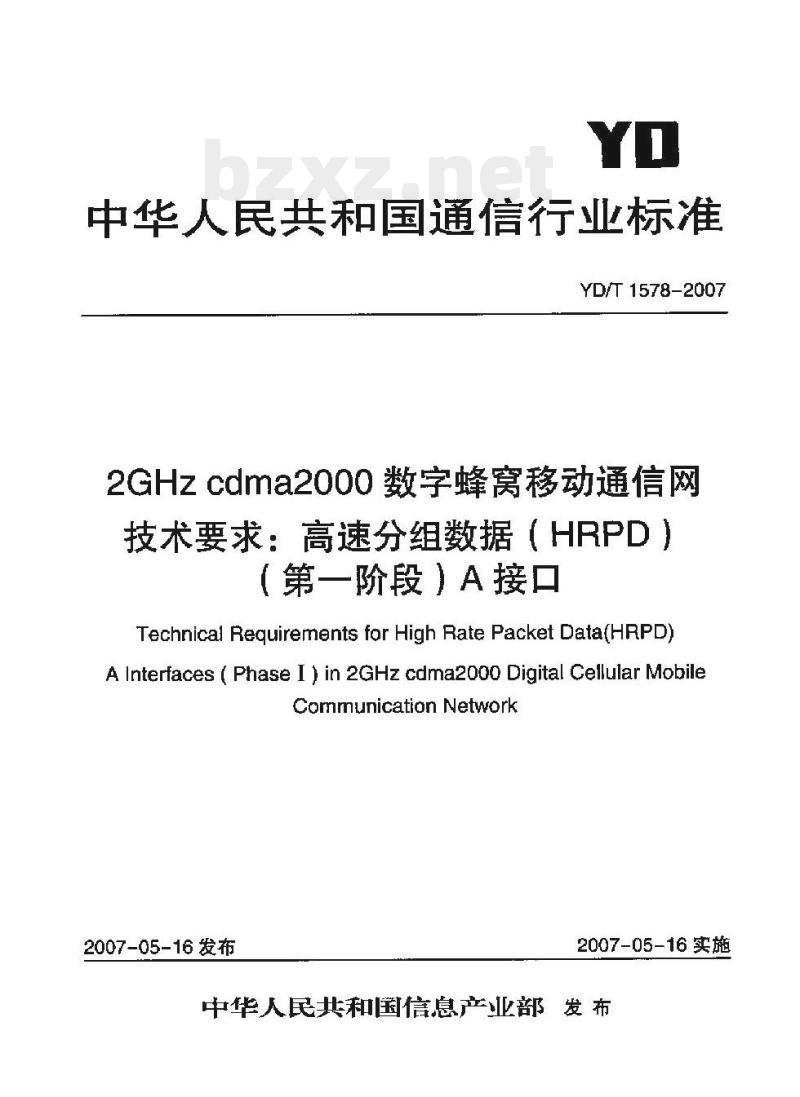

【YD通讯标准】 2GHz cdma2000 数字蜂窝移动通信网技术要求:高速分组数据(HRPD)(第一阶段) A 接口

中华人民共和国通信行业标准
YD/T1578-2007
2GHzcdma2000数字蜂窝移动通信网技术要求：高速分组数据（HRPD）（第一阶段）A接口
Technical Reguirements for High Rate Packet Data(HRPD)A Interfaces ( Phase I ) in 2GHz cdma2000 Digital Cellular MobileCommunicationNetwork
2007-05-16发布
2007-05-16实施

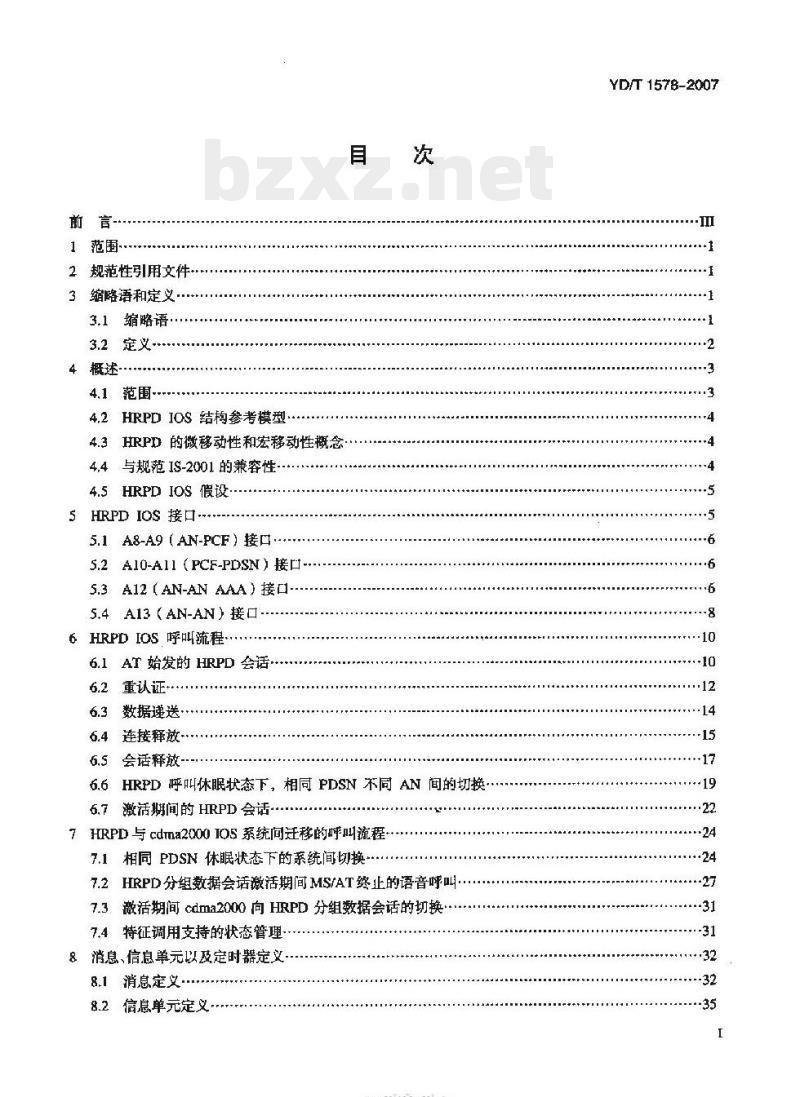

中华人民共和国信息产业部发布前言-·
1范围·www.bzxz.net
2规范性引用文件
3缩略语和定义-
3.1缩略语·
3.2定义·
4概述
范围-
HRPD IOS结构参考模型
4.3HRPD的微移动性和宏移动性概念与规范IS-2001的兼容性
4.5HRPD IOS 假设-
5HRPD IOS 接口
5.1 A8-A9 (AN-PCF)接口
5.2A10-A11 (PCF-PDSN)接口
5.3 A12(AN-AN AAA) 接
5.4A13 (AN-AN)接口-
6 HRPD IOS 呼叫流程
6.1AT 始发的 HRPD 会话
6.2重认证
数据递送，
连接释放-
会话释放-
6.6HRPD 呼叫休眠状态下，相同 PDSN 不同 AN 间的切换6.7激活期间的 HRPD 会话
7HRPD 与 cdma2000 IOS 系统间迁移的呼叫流程-7.1相同PDSN休眠状态下的系统间切换…·7.2HRPD分组数据会话激活期间MS/AT终止的语音呼叫7.3激活期间cdma2000向HRPD分组数据会话的切换7.4特征调用支持的状态管理
&消息、信息单元以及定时器定义-8.1消息定义
8.2信息单元定义
TKAONTKAca-
YD/T 157$-2007
YD/T157B-2007

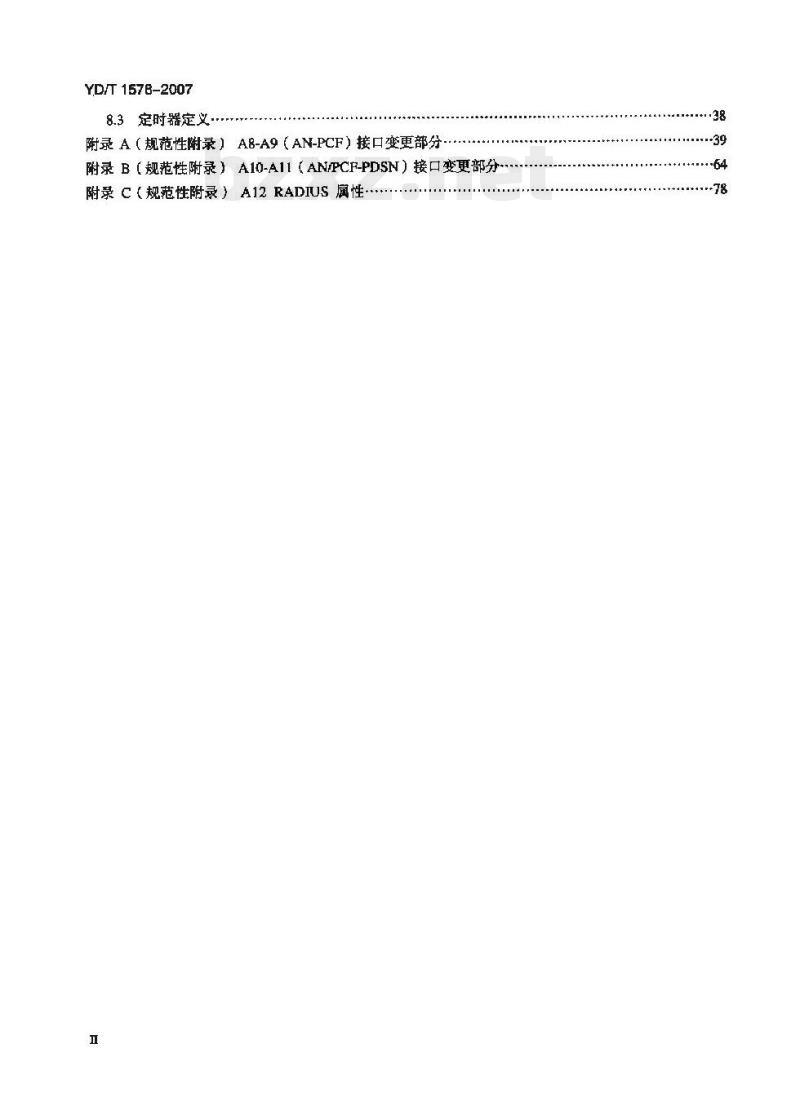

8.3定时器定义
附录A（规范性附录）A8-A9（AN-PCF）接口变更部分附录B（规范性附录）A10-A11（AN/PCF-PDSN）接口变更部分附录C（规范性附录）A12RADIUS属性·Ⅱ
.++++*64
YD/T1578-2007

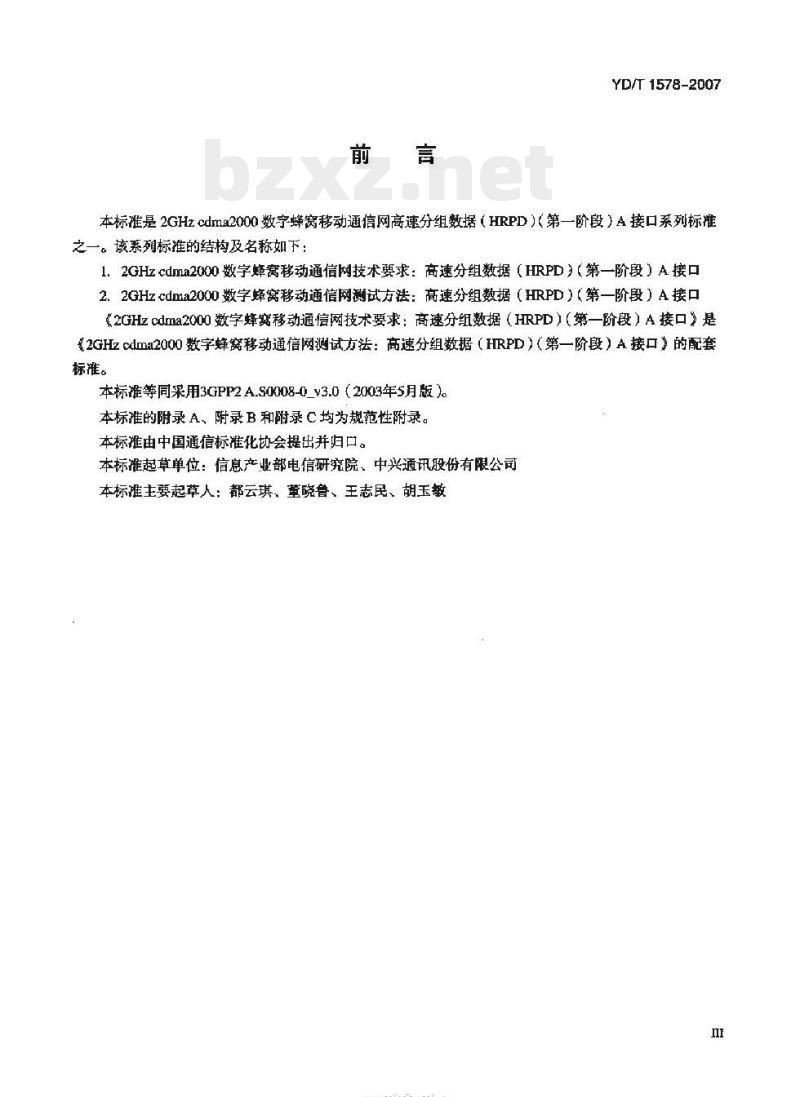

本标准是2GHzcdrna2000数宇蜂窝移动通信网高速分组数据（HRPD）第一阶段）A接口系列标准之一。该系标推的结构及名称如下：1.2GHzcdma2000数字蜂窝移动通信网技术要求：高速分组数据（HRPD）（第一阶段）A接口22GHzcdma2000数字蜂窝移动通信网测试方法：高速分组数据（HRPD）（第一阶段）A接口2GHzcdma2000数字蜂宽移动通信网技术要求：高速分组数据（HRPD）（第一阶段）A接口”是2GHzdma2000数字蜂窝移动通信网测试方法：高速分组数据（HRPD）（第一阶段）A接口）的配套标准。
本标准等同采用3GPP2A.S0008-0_v3.0（2003年5月版）。本标准的附录A、附录B和附录C均为规范性附录。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院，中兴通讯股份有公司本标准主要起草人：都云琪、董晓鲁、王志民、胡玉教ikAoNTKAca=

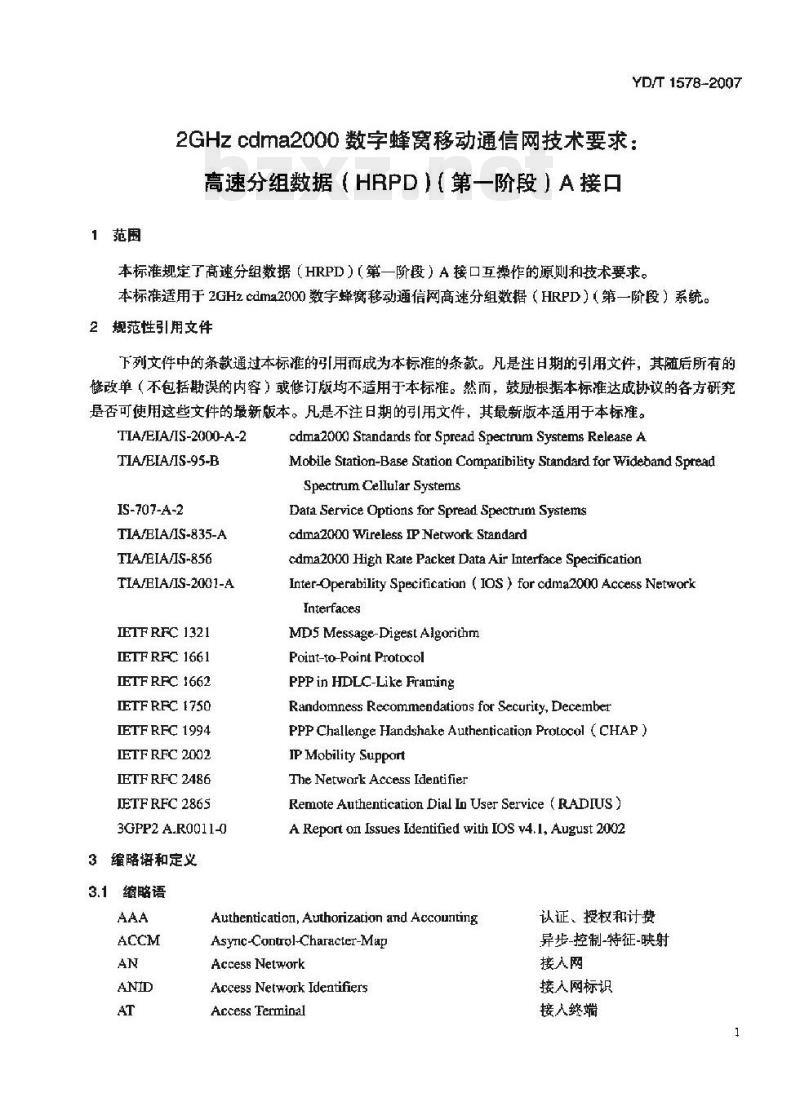

1范围
YD/T 1578-2007
2GHzcdma2000数字蜂窝移动通信网技术要求；高速分组数据（HRPD）（第一阶段）A接口本标准规定了高速分组数据（HRPD）（第一阶段）A接口互操作的原则和技术要求。本标准适用于2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第一阶段）系统。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。TIA/EIA/IS-2000-A-2
TIA/ELA/IS-95-B
IS-707-A-2
TIA/ELA/IS-835-A
TIA/ELA/IS-856
TIA/ELA/IS-2001-A
IETF RFC 1321
IETF RFC 1661
IETF RFC 1662
IETF RFC 1750
IETF RFC 1994
IETF RFC 2002
IETF RFC 2486
IETF RFC 286S
3GPP2 A.R0011-0
3缩略语和定义
3.1缩略语
cdma2000 Standards for Spread Spectrum Systems Release AMobile Station-Base Station Compatibility Standard far Wideband SpreadSpectrim Cellular Systems
Data Service Options for Spread Spectrum Systemscdma2000 Wireless IP Network Standardcdma2000 High Rate Packet Data Air Interface SpecificationInter-Operability Specificatian ( IOs ) for cdma2000 Access NetworkInterfaces
MD5 Message-Di gest AigorithmPoint-to-Point Protocol
PPP in HDLC-Like Framing
Randomness Recommendatious for Security, DecemberPPP Challenge Handshake Authentication Protccol ( CHAP )IP Mobility Support
The Network Access IdentifierRemote Authentication Dial In User Service (RADIUS )A Repont on Issues Identified with IOS y4.1, August 2002Authentication, Authorization and AccountingAsync-Control-Character-Map
Access Network
Access Network Identifiers
Access Terminal
认证、授权和计费
异步-控制-特征-映射
接入网
接入网标识
接入终端
YD/T157B-2007
RADIUS
3.2定义
Base Station
Base Station Controller
Current Access Network IdentifiersChallenge Handshake Authentication Protoco!Critical VendorOrganizatian SpecificExteasionNormal Vendor/Organization Specific ExtensionHigh Rate Packet Data
Intermational Mobile Subscriber IdentityInter-Operability SpecificationLink Control Protocol
Medium Access Control
Mobility Event Indicator
Mobile Node Identification
Mobile Station
Mobile Switching Center
Network Access Identifier
Netvork Identification
Previous Access Network IdentifiersPacket Control Function
Personal Digital Assistant
Packet Data Serving Node
Point-to-Point Protocol
Packet Zone Identification
Remote Authentication Dial-In User ServiceSystem Identification
Session Key
Unicast Access Terminal Identifier基站
基站控制器
当前接人网标识
查询握手认证协议
厂商/组织特定扩展
标准厂商/组织特定扩展
高速分组数据
国际移动用户识别码
互操作规范
连接控制协议
媒体接入控制
移动性事件指示
移动节点标识
移动台
移动交换中心
网络接人标识
网络标识
先前接入网标识
分组控制功能
个人数字助理
分组数据服务节点
点对点协议
分组区域标识
远端认证拨号接人服务
系统标识
会话密钥
单点广播接人终端标识
接入认证
AN-AAA（接人网认证、授权和计费实体）对接人终端（AT）进行认证的过程。接入流
用于接入认证的HRPD流，接人流的整点为接入终端和接人网（无线网络）。接入网
在分组交换数据网（主要为Internet）和接入终端之问提供数据连接的网络设备。接人网等同于cdma2000 系统中的基站。
接入终端
为用户提供数据连接的设备。接人终端可以与计算设备如台式个人电脑连接，或者自身为一个独立的数据设备，如PDA。接人终端等同于cdma2000系统中的移动台。ANAAA
TIKAONTKAca-
为接入网执行接人认证和授权功能的实体。连接
YD/T 1578-2007
一个连接指一种空中链路的特殊状态，在此状态下，接人终端被指配了一个前向业务信道、一个反向业务信道及其相应的媒体接入控制（MAC）信道。在一个单独的HRPD会话期间，接人终端和接人网可以多次打开和关闭一个连接。混合MSTAT
既能在 cdma2000 1x 系统又能在 HRPD 系统中进行操作的一种设备。移动台：
公共蜂窝无线通信(cdma2000）服务中的一个实体，可随时启动或者暂停。移动台包括便携式移动台（如手持个人移动台）和车载移动台。业务流：
在接人终端与 PDSN 交换数据时应用的 HRPD 流。HRPD会话：
HRPD会话指接人终端和接入网共享的一种状态。这种状态存储了接人终端和接人网之间协商好的用于通信的协议及其协议配置。只有开启一个会话，接入终端才能与接人网进行通信。注：即使HRPD会话已经建立，A10A11连接也有可能断开。参见TLA/ELA/IS-8S6中第 1.9节，分组数据会话：
移动用户应用分组数据业务的实例。当用户发起分组数据业务时，分组数据会话开始。当用户或者网络终止分组数据业务时分组数据会话结束。在一个特定的分组数据会话期间，用户可以改变位置但是IP地址保持不变。参考TIA/EIA/IS-2001-A中第1.6.2节。4概述
4.1范围
本标推描述了HPRD及其呼叫流程的以下几种情况：■AT发起的HRPD 会话（包含接入认证■HRPD数据递送（AT始发和AT终止的）；AT重认证：
·HRPD连接释放；
·HRPD 会话释放；
同一PDSN内不同AN间 AT的HRPD休眠切换；同一PDSN 内,休眠状态下 cdma2000 与HRPD 间的互切换：，激活 HRPD数据会话期间 MS/AT被叫;激活状态下cdma2000到HRPD的分组数据会话切换：·微活HRPD会话期间空中链路丢失；·特征调用支持的状态管理。
HRPD IOS 接口的定义见表 1。
YD/T 1578-2007
A8-A9(AN-PCF)接口
AI0-A1I (PCF-PDSN)接口
AI2(AN-ANAAA)接
A13（AN-AN）接口
4.2HRPDIOS结构参考模型
表 1 HAP口 IOS 接口的定义
TLA/EIA/IS-2001-A delta text (附蒙 A)TTA/EIA/IS-20DI-A delta text (附录 B)HRPD1OS新定义的内容（5.3节）HRPD IOS 新定义的内客【5.4 节】HRPDIOS中的消息及呼叫流程是以图1所示的HRPDIOS结构参考模型为基础定义的。ALO
源捷人网
接人整
空中接
目标接人网
4.3HRPD的微移动性和宏移动性念AN
图1HRPD IOS结构参考棋型
图2描述了HRPD分组数据移动性分层管理的概念。归属代理
图2HRPD分组数据移动性结构模型同一PCF下不同AN之间的移动性通过A&/A9接口实现。■同一PDSN下不同PCF之间的移动性通过A10/A11接口实现。同一归网代理下 PDSN之间的移动性通过移动IP实现。4.4与规范 IS-2001 的兼容性
PDSN间谢移动性
（移动P)
PCF间的移动性
（A10A11接口）
AN 间的移动性
(A8A9核口)
本标准定义的HRPDIOS接口与TIA/ELA/IS-2001或者更高版本相兼容，对于使用的接入网，规范规定，HRPD所具有的能力与IS-2001互操作规范支持的能力相。例如，当与一个TLA/EIA/IS-2001系统进行互操作时，本文与并发业务及其对PANID/CAND支持相关的部分是不适用的。4
TIKAONTKAca-
YD/T 157B-2007
注：当TIA/ELAV/IS-95-B或者cdma2000的过程与HRPD系统的过程存在差异时，HRPD过程在此标准中独立识别。当TIA/ELA/IS-2001中的内容应用于HRPD RAN规范中时，忽略与MSC相关的过程。TIA/EIA/IS-2001-A中定义的硬切换过程不适用于 HRPD,
4.5 HRPD IOS 设
以下是关于 AN/AT 的行为假设
a，分组数据会话可以在cdma2000系统和HRPD系统之间相互切换。b.A9和A11接口上传送的计费记录中“业务选项”域值为59（3BH），该值用来标识与HRPD分组数据业务相关的计费记录。
C.对于休眠状态下AN间PCF间切换，目标PCF可以应用从源AN得到的PDSN地址发送A11-注册请求消息，否则，目标PCF将采用PDSN选择算法（如果支持该算法且IMSI可以获得）或内部算法选择PDSN。
d,对于休眠切换，如果收到来自 AT 的 SID、NID 和 FZID 的组合(ANID)，目标 AN将其发送给目标PCF。如果AT不发送PANID或者AN不向AT请求信息，目标AN可以发送由源AN的A13-会话信息接受消息中ANID的值。如果目标PCF支持ANID，则在A11接口消息中，将收到的ANID作为PANID，将自己的ANID作为CANID。
e.对于终止于AN的分组应用，AT应该支持查询握手认证协议（CHAP）进行接人认证。在这种情况下，AT将发送一个网络接入标识（NAI)，格式定义见ETFRFC2486。f.对于终止于AN的分组应用<如AN接人认证），NAI和密码的生成由业务提供者完成。选择和管理NAI 和密码的过程需要具有良好的通用性。g.如果支持接人认证特征，在PPP建立过程中，AN应该把CHAP作为初始链路控制协议（LCP）配置-请求中的一个 PPP 选项。h.A8iA9与A10fA11消息中AN和PCF所用的移动节点标识（MND）确定如下，，如果 HRPD AN 应用接人认证特征，MN ID 将设置为由 AN-AAA 经过成功接人认证以后返回的MNID值(如IMSI)
·否则，AN/PCF将把MNID设置为与有效MNID格式一致的值（如IMSI格式）这样MNID由其他方式决定。
i.AT指示已准备在接人流上交换数据之后，AT与AN发起PPP过程（参见IETFRFC1661）。j，AT可以支持TLA/EIA/IS-835-A中定义的分组数据业务。5 HRPD IOS 接口
本章描述了HRPDIOS系统的相关接口。HRPDIOS系统与cdma2000IOS系统所使用的术语差异见表 2，右边列出的术语是在 HRPD IOS 系统中采用的。解释本标准的附录 B 和附录 C 时，表 2 中左边一列的术语与右边相应的术语对应。YD/T 1578-2007
基站控制器
移动台
cdma2000与HRPD系统所第术语的整异cdma2000 系统术语
5.1A8-A9 (AN-PCF) 接口
接人网
接人网
接人终端
HRPD 系统术语
A8-A9 接口规范在 TIA/ELA/IS-2001-A 中定义，其勘误参见 3GPP2 A,R0011-0。AN 与 PCF 之间的接口没有定义新的信令消息，该接口在HRPD系统中的更新内容参见附录B。5.2 A10-A11 [PCF-PDSN 接
A10-A11 接口规范在 TIA/ELA/IS-2001-A 中定义，其勘误参见 3GPP2 A.R0011-0。PCF 与 PDSN 之间的接口没有定义新的信令消息，该接口在HRPD 系统中的更新内容参见附录C。5.3 A12【AN-ANAAA】 接
在 AN 与 AN-AAA 实体之间设定 A12 接口的目的如下！.传递用于执行AN级的MS/AT接人认证（通过AN发起的CHAP查询/响应进行认证）的数据。b.获取 MN D（在 MS/AT 成功接人认证以后）用于 A8/A9 与 A10/A11 接口。AN间的分组数据会切换和HRPD与 cdma2000系统间的切换需要这一D值。如果 HRPD 系统没有 MS/AT 接入认证特征，用于 A&/A9 与 AIA11 接口的 MN ID 需由其他方式获得。A12接口是基于RADIUS协议的接口（参见EIFRFC1321、ETFRFC2865）。A12接口由以下消息组成：·A12 接入-请求
￥A12 接入-接受
A12 接入-拒绝
注: 本标准在消息前加 A12,是为了与 IQS 标记习惯一致。 AN-AAA 代理为可选。图3是AN-AAA到AN的协议参考模型。拜访P接入网与归属IP接人网中的AN-AAA通过AN-AAA代理服务器和一个或者多个AN-AAA代理进行通信。RADIUS
RADIUS
RADIUS
AN-AAA
RADIUS
RADIUS
图3AADIUS 协议参考模型
KAoNTKAca-
RADJUS
ANLAAA
5.3.1 PPP 会话
5.3.1.1建立
YD/T 1578-2007
AT可以在接人流上交换数据时，将发起与AN的PPP连接过程IETFRFC166I。PPP支持透明性，参见 IBTF RFC 1662 中的第 4,2 节,AN 与 AT对一个控制特征映射进行协商,通过设置一个为 0x00000000的异步-控制-特征-映射（ACCM）使漏掉特征数最少，如果PPP会活不存在，AN将发起PPP会活对MS/AT进行重认证。
5.3.12终止
完成对AT的接入认证后，AN可以释放PPP连接。AN可以为每个PPP会话设置一个PPP非激活定时器，如果非激活定时器超时，AN将终正PPP会话。5.3.1.3接入认证
AT必须支持PPP连接在接入流上的CHAP认证。如果AN支持接入认证，AN必须支持PPP连接在接人流上的CHAP认证。在这种情况下建立PPP时，AN必须在始发的LCP配置-请求中将CHAP作为一个PPP 选项。
5.3.2AN-AAA支持
如果AN支持接人认证和A12接口，AN将支持RADIUS客户端协议IETFRFC2865，并用A12接口的接人-请求消息向拜访地的AN-AAA发送用户CHAP接入认证信息。为使AN-AAA识别该事务与接入认证有关，接人-请求消息需要包含一个额外的3GPP2提供商定义的属性。参见附录D中的RADIUS属性。如果A12接口中的接入~请求消息P包含一个额外的3GPP2提供商的特殊属性，则代理AN-AAA必须将其通过A12接口转发给归属AN-AAA。接收到来自 MS/AT的 CHAP响应之后，AN将在A12上发送接人-请求消息，该消息至少包含以下内容：用户-名称（1）1-NAI
CHAP-密码（3）=CHAPD和 CHAP-应NAS-IP-地址（4）=AN的 IP 地址CHAP-查询(60）=AN提供的查询值接入请求消息可以额外包含：HRPD接人认证提供商属性（见附录C），该属性用于指示接人请求消息包含在接人认证上下文中。注：CHAP接入认证密码需要具有足够的保密性，推荐的密码生成方式见ETFRFC1750中的第7.1节，安全性能中的随机性建议。
接入认证成功以后，AN-AAA将通过AI2接口向AN发送接人接受消息。接人-接受消息至少应该包含RADIUS回叫-ID属性（类型=20），一般为MNID（如IMSI）其字符串（String）域设置如图4所示。7
ASCII编码的MND类型[30H表示IMSI最高标识位的 ASCI 编码=[30H-39H]最低标识位的ASCII编码=[30H-39H]图4字符串域的设置
注 1:该殖中的数字与 TBTF RFC 2865 中定义的 RADIUS 属性类型相对应。0
八位位组
YD/T 1578-2007
5.3.3 AN-AAA 要求
AN-AAA具有RADIUS服务器的功能，并遵循IBTFRFC2865中定义的下述原则：如果 AN 采用 CHAP 执行接人认证，AN-AAA 从 AN 处接收到一个带有 CHAP 接人认证信息的RADIUS接人请求消息。如果AN-AAA没有权利接受拒绝请求，它将把该请求提交给归属网络惑者具有相同功能的实体（如代理）。这样，AN-AAA稍后将从归属网络或者代理网络端接收到一个接入-接受消息，AN-AAA 再通过 A12 接口将该消息发送给 AN。AN-AAA 之间的通信可以选择性的用 IP 安全进行保护。这种安全关系的建立超出本标准的讨论范围。可参考ETFRFC2865中的RADIUS安全需求。5.4A13 (AN-ANJ接口
源 AN 与目标 AN之间交换的信息分为两种，一种是由目标AN 发送到源 AN的信息，另一种是由源AN发送到目标AN的信息。
由目标AN发往源AN方向的消息内容如下：。接收到的单点广播接人终端识别(UATI)。目标 AN 接收到来自 AT 的 UATI,源 AN 根据该 UAT值确定目标AN所需的会话配置参数。·安全层分组。从AT处接收到的安全层分组，包括协议的头和尾。，扇区ID。目标AN将其设置为收到 UATI-堵求消息中的128位扇区识别码。，由源AN发往百标AN方向的消息内容如下： 源 AN 用于 A11 接口的 MNID。一旦新的 A10 连接建立起来，自标 AN 充许来用与前一个 A10连接相同的MNID。
，会话配置参数。指空中接口协议栈状态，它可以使目标AN继续采用在AT和源AN之间已经协商过的空中接口协议。
·PDSN地址。目标AN在不执行PDSN重选算法（如果已定义）或者内部PDSN选摔算法的情况下，可采用可路由IPv4地址重新建立（如有可能）与相同 PDSN 的连接。对于体眠状态下 AN 间PCF间的切换，目标PCF可采用来自源AN的PDSN地址发送A11-注册请求消息。否则，目标PCF可以采用PDSN选择算法（如果支持该算法）或者内部算法来选择PDSN。PANID，。如果AT没有通过空中接口提供PANID，该信息可由目标AN 向PDSN提供。PNL 和CANID信息共同决定PDSN是否需要进行代理公告。注：AT 也许会由一个服务的 HRPD 系统切换到 cdma2000 系统再切换回 HRPD 系统，因此，休眠切换后，目标 AN将向 PCF 发送来自 AT 的 PANID。否则，如果 AT 不发送 PANID 或者 AN 设有向 AT请求该信息，卿目标 AN 可以采用来自源 AN 的 A13-会话信患响应消息中的 PANID。5.4.1A13接口网络/传输协议参考IOS应用独立于由运营商和制造商来判断的底层物理传输。运营商和设备制造商对A13接口的可用信令协议栈为：
IOS应用
链路层
物理层
以下UDP端口值为A13接口上的信令保留：8
TTTKAoNTKAca=
