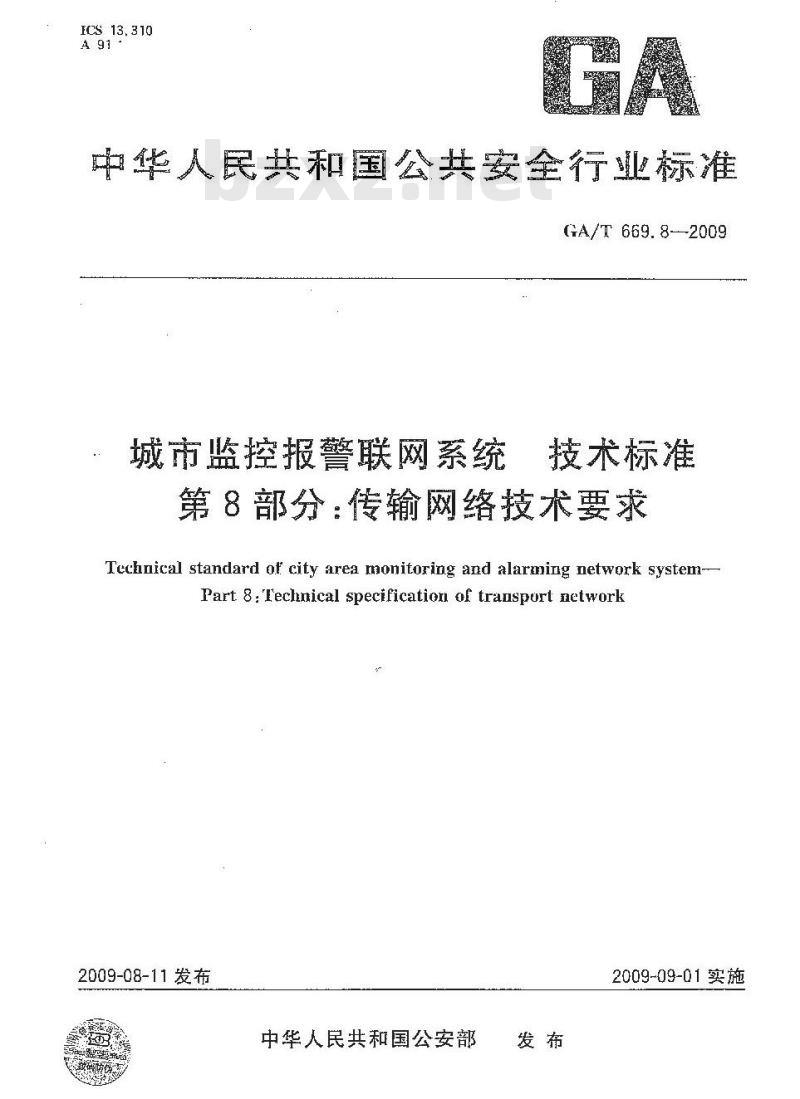

【GA公共安全标准】 城市监控报警联网系统技术标准第8部分:传输网络技术要求

ICS 13.310
中华人民共和国公共安全行业标准GA/T 669. 8--2009
城市监控报警联网系统
技术标准
第8部分：传输网络技术要求
Technical standard of city area monitoring and alarming network system--Part 8: Technical specification of transport network2009-08-11发布
中华人民共和国公安部
2009-09-01实施
规范性引用文件
术、定义和缩略语
4传输网络构原则
4.1规范性与兼容性
安全性与原始完整性
4.3可靠性与可用性
4. 4 实用性与经济性
4.5可管理性与可维护性
4.6扩展性与升级能力
5传输网络整休架构
5.1结构
5.2组成
5.3类型
6传输网络技术要求
6. 1 总体要求
6.2接人网络的传输
6.3各级监控中心互联
7联网系统与其他系统的互联
7.1社会资源接人
7.2与公安专网的连接
7.3与其他应用系统五联
8传输网络管理和维护
9传输网络检测和验收
9.1总体要求
9.2检测要求
9.3验收要求
参考文励
HKAONTKAca-
GA/T 669. 8—2009
GA/T 669.8--2009

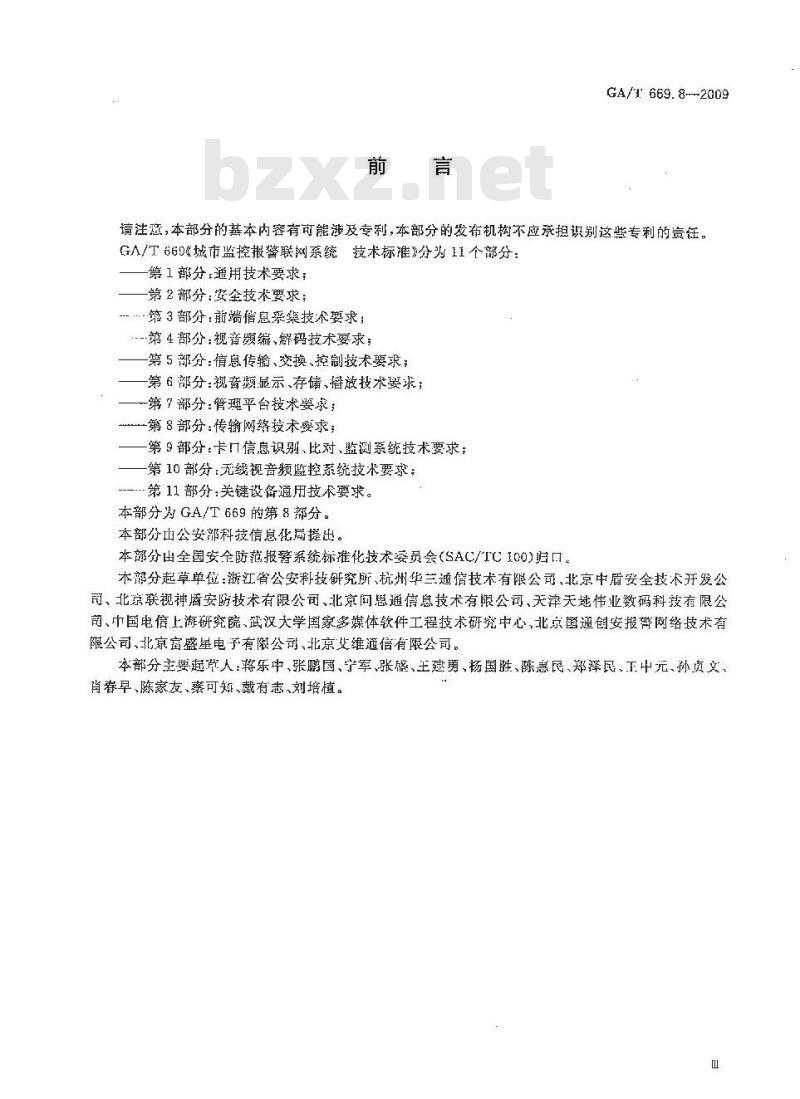

请注慈，本部分的基本内容有可能涉及专别，本部分的发布机构不应承担识别这紫专利的贵任。GA/T669《城市监控报警联网系统技术标准》分为11个部分：-第1部分：通用技术要求；
第2部分：安金技术要求；
…第3部分·前端信息采集技术要求；--第4部分，视音频编、解码技术要求；第5部分：信息传输、交换，控制技术要求；第6部分：视音频显示、存储、搭放技术要求；-第7部分：管理平台技术要求；-第8部分：传输网技术要求；
第9部分：卡口信息识别、比对、监测系统技术要求；第10部分：无线视音频监控系统技术要京；·第11部分：关键设备通用技术要求。本部分为GA/T669的第8部分。
本部分山公安部科技信息化局提出。本部分出全国安全防范报警系统标推化技术委员会（SAC/TC100)归口本分起草单位：浙江省公安科技研究所，杭州华兰通信技术有限公司，北京中盾安全技术并发公司、北京联视神盾安防技术有限公司、北京问思通信息技术有限公司、天萍天地伟业数码科技有限公司、中国电信上海研究院、武汉大学国家多媒体软件工程技术研究中心，北京国通创安报警网络技术有限公司、北京富盛星电子有限公司、北京变维通信有限公司。本部分主要起觉人蒋乐中、张鹏国、宁军张、主建勇、杨国跌、陈惠民、郑泽民，工正中元、孙贞文、肖春早、陈家友、秦可短、戴有志、刘培植。山

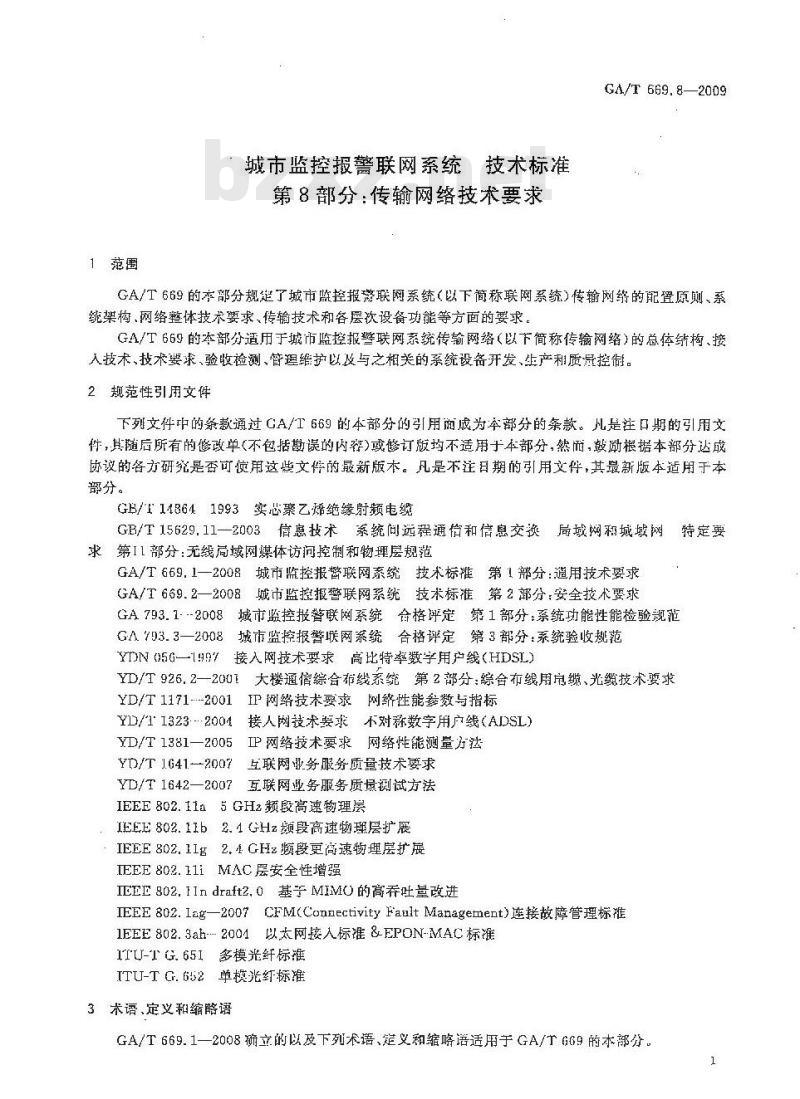

1范围
城市监控报警联网系统
技术标准
第8部分：传输网络技术要求
GA/T 669.8—2009
GA/T669的本部分规楚了城市监控报鹭联网系统（以下简称联网系统)传输网络的配暨原则、系统架构、网络整体技术要求、传输技术和各层次设备功能等方面的要求。GA/T669的本部分适用于城市监控报警联网系统传输网络（以下简称传输网络）的总体练构、接入技术、技术要求、验收检测、管理给护以及与之相关的系统设备开发、步产利质量控制。2规范性引用文件
下列文件中的条款通过GA/T669的本部分的引用面成为本部分的条款。凡是注口期的引用文件，其随后所有的修改单（不包括期误的内窄）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版木。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T148641993实芯豪乙烯绝缘射频电缆特定要
GB/T15629.11—2003信意技术系统问远程通信和信息交换局域网和城域网求第I1部分：无线局域网媒体访问控制和物理层规范GA/T669.1—2008城市监控报警联网系统技术标准第1部分：道用技术要求GA/T 669.2—2008城市监控报警联网系统技术标准第2部分：安全技术要求GA793.12008城市监控报联网系统合格评定第1部分：系统功能性能检验规范GA 793.3—2008
YN 056[!97
城市监控报警联网系统合格评定第3部分：系统验收规范接入网技术要求高比特率数字用户线(HDSL)YD/T 926.2—2001
大楼通信综合布线系统第2部分：绘合布线用虑缆、光缆技术娶求IP网络技术要求网络性能参数与指标YD/T 1171-.-2001
YD/11323.--2004
YD/T 1381—2005
YD/T 1G41-2007
YD/T 1642—2007
接人网技术要求不对称数字用户线（ADSL）IP网络技术要求网络性能测量方法互联网业务服务质量技术要求
互联网业务服务质量测试方法
IEEE802.11a5GH2频段高速物理层IEEE 802.11b2.1GHz额段高速物理层扩展IEEE802.11g2.4GHz频段更高速物理层扩展IEEE802.11iMAC层安全性增强
IEEE802.HIndraft2.0基于MIMO的高吐量改进IEEE802.Iag—2007CFM(ConnectivityFaultManagement)连接故障管理标准IEEE802.3ah---2004
以太网接入标准&EPON-MAC标准
ITU-T G. 651
多模光纤标准
ITU-T G.652单模光红标准
3术语、定义和缩略语
GA/T 669.1—2008确立的以及下列术语、定义和缩略语适用于 GA/T 669 的本部分,1
HKAONTKAca-
GA/T 669. 8--2009
3.1术语和定义
传输网络
transport nework
承载城市监控与报警系统业务，传送各种信息和数据的网络。3. 1. 2
安全隔离设备
# security isulation device
能够实现国家关于计算机信息系统与公共信息网络隔高要求的安全设备。3.2缩璐语
3rd Generation
Asymmetric Digital Stbscriber LineAsynchronous Taansfer MoshesCounter-Mode/CE(MAC ProtocolCDMA-EVDO
TR-069
Digital Dakgent
繁宝代移动道信
不对称数宇用户线
异传输模我
计数器模式及密码区块链信息认证码协议sonMultipleArcessEvolutionDataOnlyGork
Digital hbse!
EnhandeDala Rate
IssiveOn
itket Rad
得d Digital
rotocol
ProtocolV
Optic!
Optical
Protucol V
cessContr
lacoi Labe
BeBetwet
Adrnini
Quality
Synchronge
tal Hierarchy
Managencnt Protocol
Simple Netwon
Temporal Keyggety Protocol
ement Pratogo!
CPE WAN Managgi
Virtual Privale Network
数据网
CDMA2000第一阶段
据速率GSM意进技术
网方式的源恶网络
无线业务
宇用户线蹈
议-第4版
议-第6版
控制子层协教
盛交换
障时间
和继护
同步数学体彩
简单网络管锂协议
临时察销集成议
GPE广域网管理协议
虚拟专册网
WLAN Authentication andaBrigacy InfrastructnreWircd Equivalent Privacy
无线局戴网鉴别与保密基础架构有线等效加密
Wireless Fidelity
Wirceless Local Area NetworkWi-Fi Multimedia
Wi-Fi Protecled Access
Wi-Fi Protected Access 2
4传输网络构建原则免费标准下载网bzxz
4. 1规范性与崇容性
无线保真
无线局域网络
应用 Wi-Fi 多媒体
Wi-Fi网络安全存取
WPA第二版
传输节点之间、管理平台设备与前端监控资源、用户终端之间均应能有效地进行通信和共享数据，2
能够实现不同厂商、不同规格的设备或系统间的兼容和互操作。传输协议、接口协议.传输格式等应符合框应国家标准、行业标摊的规定。4.2安全性与源始完懿性
GA/T 669. 82009
应道过技术和管理手段共同保障传输网络的安全性，采取适当的措施保证信息传输过程中的保密性和真实性，
4. 3 可靠性与可用性
传输网络应有可靠性指标要求，应满足对关键设备、关链传翰通道采取各份、允余等可靠性保障措施，有较强的容错和系统恢复能，能够保证传输网终的长期正常运行，并保证在实际使用中，具有快遠保障措施。
4. 4 实用性与经济性
传输网络技术选择要考惠当前的网络和线路实际情况能够满足不同地区不同用户的各类要求，并具有一定的前瞻性。在满起上魅求的情况下，应尽量简化，降循萃行维携成本。4.5可管理性与可维握
所有传输网络设备应可播理，可维和管理，具备选程维争和誉理于段4.6扩展性与升摄力
在设计传输网络应采用模
级能力。
传输网络整希
传输网络毒戴职网系统信息团
输网络从结构配分为接入网络
用户终端接入网络。桐时联网系整体上传翰网哥为分级分
或多级级联方式！
是侬清晰，微活
据，连接监控资源、监控点
联网人
要与真帮紧统选
银据系统规模
盈控中心
互联网络
三级监控中心
公安版控资源
蓝控中心互联网络
级监控中心
的人机交互界旗，实现统·的业务调度功能I并级扩究。设备应具可升
用户终端其关应用察统。传
功能上又可为控资源接人网络、传输网络整体结构弧图1，
置的分布，传输网络可以采用一级二级控中心
平级监控中心
接入网络
社会监控资源
图传输网络结构图
TKAoNiKAca
互联网穿
三级控中心
用户终端
GA/T 669. 8—2009
5.2组成
传输网络通紫出传输介质，传输节点和传输接口构戒，从逻辑上构了联网系统的湛独支撑。传输网络可使用公安专网、公实通信网络或专为联网系统建设的独立网络构础。当传输网络使用公共通信网络构建时，应采用VPN综方式进行相应的安金隔离。当联网系统使用公安专网以外的网络作为传输网络，需要与公安专网逝行联时，应满足7.2的要求，
5.3类塑
传逾网络从技术类可分为数和模拟两种类型，者也可根据转换接口进行混合组网。模拟传输与数宇传输的组网接入方式可参考GA/T669.1—2008中附录 A的推荐模型。6传输网络技术要求
6.1总体要求
6.1.1规划设计
传输网络可采用数学方式或模拟方式避行传输，所有传输设奇应统一编证，其中采用数字方式的传输设备，其IP地址分配应遵循统一规划、统一分配的原则，地址宜采用 IPv4，条件成熟时可采用IPv，地址分配应有利于路由的收敛聚合。传输网络的关部分应采用双归屑或环网等拓扑组网。6.1.2功能及性能要求
传输网络应具备如下能力：
a）传输网络传输实时监控视频宜采用卫组播或媒体分发服务器等方式进行P交换机、路由器等数字传输网络设备应能支持组播转发方式，传输网络应设定控制、音频、报替和视额等业务优先级，应能优先转发控制和报警业务6
传输网的传输时延是指从前端设备到图像显示设备之间的网络延时（不含图像编解码的延时）,其指标要求参照信行业标准YD/T1641一2007中7.3.2,要求如下：1）LAN接入方式端到端传输时延平均值小于14.5ms，最大值为15.5ms；2）wLAN接人方试端到端传输时延平均值小于14.5ms，最大值为17.5ms3）ADSL接人方式端到端传输时延乎-均值小于168.5mS，最大值为209.51IS4）基于公网的无线接人方式端到端传输时延平均值小于204.5Ⅱs，最大值为209.5ms，当联网系统的传输网络涉及跨网跨戴建设时，其网络时延指标前蔡照YD/T1611--2007中7. 3. 3.7. 3. 5 的要求;
传输网络的传输抖动应满足YD/T1171---2001中第7章所规定的1级（交互式）或1级以上d>
QoS等级规定，时延抖动上限值为5015。传输网络的丢包率应满足 YD/T 1171-2001中第7章所规定的 1级(交互式)或1级以上e
QoS等级规定，丢包率,:限值为1×10~\。传输网络带宽应满足GA/T 669.1—2008中6.2.1网络带宽要求，网络带宽设计应能满足前端设备接人监控中心、监控中心互联、用户终端接人监控中心的带宽要求并留有余显。网络宽的估算方法如下：
1）前端设备接入监控中心所的网络带宽应不小于允许并发接入的视频路数×单路视频码率；
蓝控中心互联所需的网络带宽应不小于并发联接的视频路数×单路视频码率：3）
用户终端接人控中心所带的网络带宽应不小于并发显示的视频路数×单路视频码率；预留的网络带宽应根据联网系统的应用情说确定，…般应包括其他业务数据传输带宽，4
务护展所需带宽和网络正常运行需要的亢杀带筑。4
GA/T 669, 8---2009
CIF分辨率的单路视濒码率可按512kbps粘算（25断/秒），4CIF分辨率的单路视题码率可按1536kbus估算（25/秒）。
6.1.3可靠性要求
传输网络的可靠性紫求如下，
日）传输网络的整体可靠性指标应在于系统、子系统所屑各组成设备间避行逐级合理分配，各设备MIBF不应小于其MTBF分配指标，传输网络设备的MTBF最低不应小于20000h；b)
传输网络内的关键链路、通道应采用亢余设计：传翁网络的关键部分应采用节点设备瓦余备份，以保障系统正常运行或快速恢复；c
传输网络设备宜具备热备份熱补丁功能，以提高素统的可靠性，可维修性程维护保障性。d
安舍要求
传输网络的安全要求姆开
a）传输网络的安含骨先质满定GA/T669.1—2008中9.4和 9.2的要求；b）以各种方式录
传输网络设备时应深胶密码保护，宜采用本鹅认证戴远程认证方式；传轮网络设享备保证信
d）传输设备敏管理用广应
6.1.5供电要求
传输网络设备
6.2接入网络前
基于专
6. 2. 1.1[
以太离
以太网接，
棋电压满足
禁要求姐下！
a）传输爆多光纤应
敲双绿线应符合YD/T
b）应提供服务质量能
应提供亲
宜提供
6. 2. 1. 2
EPON接入技术
功能，宣
a）应符合IEEE02
先转发控制
安全认证机制
不同级刻具希相应的坊阿控制权限，求。
群F应符合T652的规定;非屏
能等功能点
的以太网O覆M功能。
2004 标准的规定，满足标准规定病单模纤波分复用技术（下行1490 nm，上行30
传输媒介应使用符瓷TTUT52规定的单馍光纤；6)
应提供业务服务质登能为应能优先转发控制利报警等信意：d）应具有安全功能，宣具各加密，NU合性检套租ONU间隔离等功能；e)
宣支持光纤掉电保护功能：
应支持对 OLT 和 ONU 的配置,故障,性能,安全等管理功能。6.2. 1.3WIAN
WLAN技术要求如下
a）应符合EEE802.11b/802.11名标准，具有尚时与802.11及802.11g终端遍信的能方：并通过 Wi-Fi 联盟互操作性认证。宣符合 IEEE 802.11a,IEEE 802.11n drt2.0 的要求。b）应符合无线服务质暨WMM的要求。c）应符合IEEE802.11i安全标推的要求，应支持基于共享密钥的WEF加密，WPA，WPA2安全协议的要求，应支持TKIP、CCMF加密方式的要求，5
TKAoNKAca
GA/T 669.8—2009
d）宜符合GB/T15629.11—2003(WAPI)的要求。e）WLAN设备应具备安全隔离和过滤特性，宜支持用户隔离、基于MA心地址的过滤和基于流规则的过滤功能。
6.2.1.4模拟基带传输
不采用调制或编码技术面直接传输基带的模拟视赖，音赖等信号，宜在传输距离相对较短的场合应用。
：般使用符合GB/T148641993规定的同轴电缆（视频电缆）作为传输媒介，也可采用光纤方式进行点对点的传输。
6.2.1.5数宇基带传输
对模拟视频.音频等信号进行A/D转换，以非压缩方式进行传输，并可同时传输单间/双向控制信号(RS485/RS422/RS232C)及其他辅助信号。数字基带传输采用光纤作为传输媒介，多模光纤应符合1TU-TG.651的规定，单模光纤应符合ITTJ-T G.652 的规定,
6.2.2基于公网
6.2.2.1专线
传输网络的专线接入有：数字传输专线SDH、DDN专线、顿中继专线，ATM专线和以太网专线等多种传输方式，各种专线接人应采用相应的标准接口翻线缆，万联接口应相互匹配。传输网络专线接人应与其他网络至少保证电路隔离，6. 2. 2. 2VPN
基于运营商社会公共信息网构建，道过划分VPN，承载视频、音频及控制信号等信息传输，前端监控点通过VPN隧道接入网络，使得联网系统在逻辑上的专用网络得以连通和运行。通过租用VPN接人的方式中，宜采用MPLSVPN，同时按相关安全要求进行隔离后接人联网系统。
6.2. 2. 3DSL
DSL接入通常指DSL专线接入，该方式宣作为监控资源的接人和用户整端的接入补充，相关技术应满足相应的行业标雍，其中A[DSL技术应符合YD/T1323一2004的要求，HDST技术应符合YDN056—1997的要求。
6.2.2.4无线传输
基于公网的，可采用Wi-Fi/GPRS/FDGE/CDMA-FVDO/3G等无线公共网络方式进行接人，作为监控资源接人、无线移动终端的补充手段但应对无线信道采取加密保护措施。6.3各缴监控中心互联
监控中心互联网络要求如下：
孔）联网系统各级监控中心闻互联，宜通过IP网络传输，采用光纤直连或租用运营商数字专线：6）监控中心间互联网络与其他业务网络的连接应保证安全性，应满足相关部门的安全管理规定，并应符合GA/T665.2-2008中第7亲的要求；c）监控中心互联部分可采用树型、环形，网状等多种拓扑连接方式，折扑结构设计应考虑关键节点及箍路的余备份，以提高网络可靠性；d）为满足跨城市间相互调阅监控图像箭求的网络互联，应统一从城市监控报警系统市一级中心出口，上联到上级网络，互联载路应满足相关部门的安全管理规定，并应满足GA/T669.2--2008中第7章的要求。
7联网系统与其他系统的互联
7.1社会资源接入
7.1.1接入方式
社会监控资源接入联网系统，在网络传输上可采用模拟方式或数字方式，7.1.2模拟方式
GA/T 669. 8—2009
社会资源可通过模拟光机、矩阵等方式输山模拟视频信号，将模拟视额输出信号接人出公安部检测机构检测通过的视频编码设备，经过采样编码后接人公安监挖系统。7.1.3数字方式
社会资源与联网系统进行数学接人，应满足相关部门的安全管现规定，可来用公安机关认可的安全离设备（如网阐），对社会资源进行隔高，社会资源数学视频信应通过网络接口接人到安全隔窝设备：再由安全隔离设备接人到联网系统，社会资源监控中心的数宁图像应单向传输给公安监控中心。7.2与公安专网的连接
当联网系统使用公安专网以外的网络作为传输网络，需要与公安专网迹行数据交换时，应在地级市以上的公安专网接人，可用模拟接入或使用隔高设备数字单间传输方式，应采取相应措施保障公安专网的安金，并应满足GA/T669.2--2008中7.2的要求。7.3与其他应用系统互联
联网系统与公安业务应用系统互联时，官采用沪互联方式，如其他系统不文持TP网络，也可采用其他系统所支持的接扣（RS232、RS485等）及其相应的协议。联网统图像对外输出应满足相关部门的安全管理规定，网闻的瓦联应满足GA/T669.2—-2008中第7章的安全要求。8传输网络管理和维护
传输网络的管理和维护应满足如小要求：a）传输网络的现应满足GA/T669.1--2008中篇14章的联网系统运行羽维护要求；传输网络中的数字传输设备应满足SNMP或TRO6；传输网络管理应具有拓扑管理、故障管理、配置管理、性能管理等功能；各级传输网络设备宜提供标准的互联接口，便于联网系统管理平台统一管理：d)
传输网络中宜设置网络扇检查系统，该系统宜采用主动测试技术，应能满足对运营中网络的基本性能和业务服务质量（包含时延抖动、丢包率，瓶领带宽、剩余带宽、拥套定位、性能趋势变化等）进行统计测评和分析臂理，并具有告警提示功能，对网络实施测试时不应影响网络业务的正常工作和安全性。
9传输网络检测和验收
9. 1总体要求
传输网络工程应按独立项目组织功能，性能检测和验收。9.2检测要求
传输网络的捡测要求如下：
a）组织实施系统检测的基本规范，包括一般规定、检测程序、检测项目、检测要求及检测方法等：应符合GA793.1—2008的要求；
6）对传输网络性能指标测试的基本项目应包括时延、抖动，丢率、传输通道配置带宽利帮宽利用率（或剩余带宽），在网络忙时和闲时测试综果都应符合6.1.2的性能指标要求；c）对设置监控中心的节点和网络核心节点应进行单点检测，检测范围应覆盖到核心传输网络全部传输通道和用广接人道道以及与其他业务系统的互联通道；7
KAONKAca
GA/T 669.8~~2009
(）采用的网络性能检测方法应符合YD/T1381—2005和YT)/T1642~2007可采用专用的检测设备或网络康检查系统：
应进行全网传输安全性检测，确认传输网络与其他网络的安金隔离现状应符合3.1.4和e)
GA/T 660.2—2008中第7章的晏求，f
应对传输网络进行系统可靠性检测，包括系统中关键设备备份、传输通道片余设置或切换保护等功能检测，其结果应符合6.1.3的要求，9.3验收要求
传翰网络的验收要求如下：
组织实施系统验收的基本规范，包括验收的组织与职责，验收条件，系统验收、验收结论与整改a）
以及系统移交等的滤本要求，应符合GA793.3—2008的要求；b)
系统检测和系统验收中单点检测、全网检测、初验检测、试运行、终验检测等的基本技术要求和设备安装/线路工程的施工质量检验和随工检验等的基本技术要求可参照YD/T5070--2005的要求。
参亲文献
GB/T2U271—2006信息安全技术信息系统通用安全技术要求GB50348—2004安全防范工程技术规范GB50395-—2007视频安防监控系统上设计规范GA308—2001安金防范系统验收规厕GA/T3672001视频安防控系统技术要求GA/1°390—2002计算机信息系统安全等级保护通用技术要求GA607—2006公安信息网络1P地址编码规范，YD/T1177~-2002IP组摇路由协议，YD/T5070—2005公用计算机互联网工程验收规范.[10]
ITU-T E.651IP接人网流工程参考连接IT-TY.1231
IP方面-
GA/T669.8—2009
体系结构、接入、网络容量和资源管理，IF接人网结构KAoNrKAca
