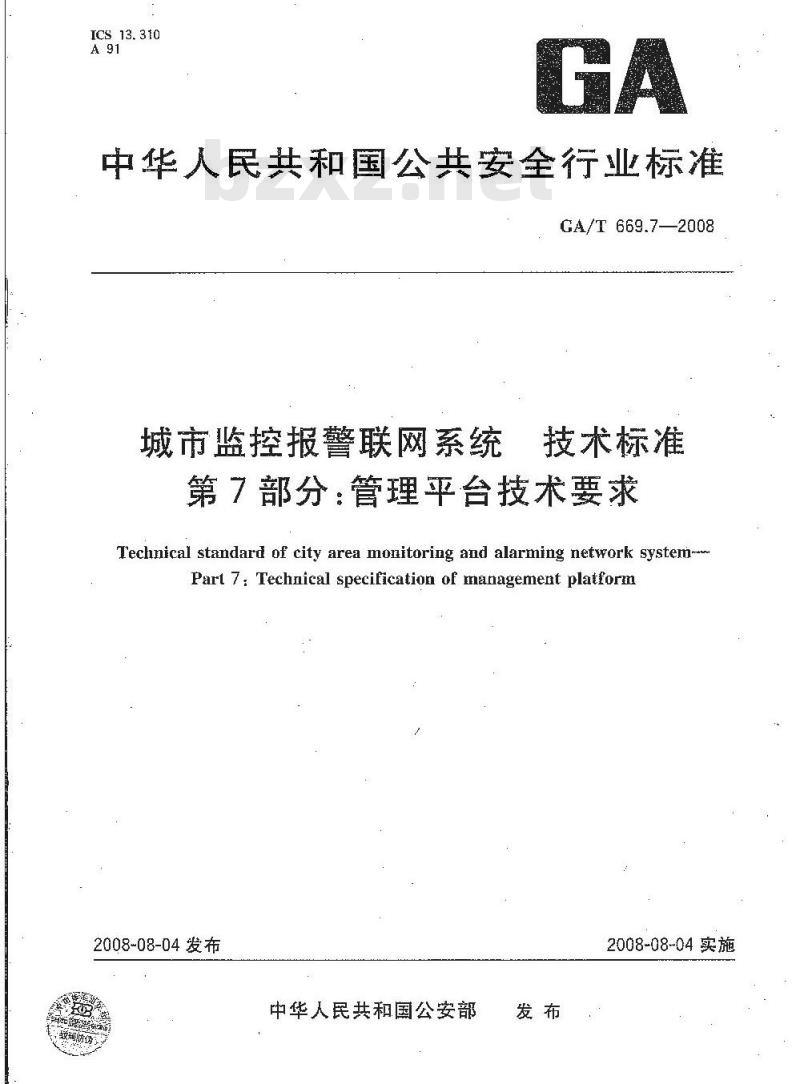

【GA公共安全标准】 城市监控报警联网系统技术标准第7部分:管理平台技术要求

ICS 13. 310
中华人民共和国公共安全行业标准GA/T 669.7—2008
城市监控报警联网系统
技术标准
第7部分：管理平台技术要求
Technical standard of city area monitoring and alarming network system--Part 7: Technical specification of management platform2008-08-04发布
中华人民共和圜公安部
2008-08-04实施

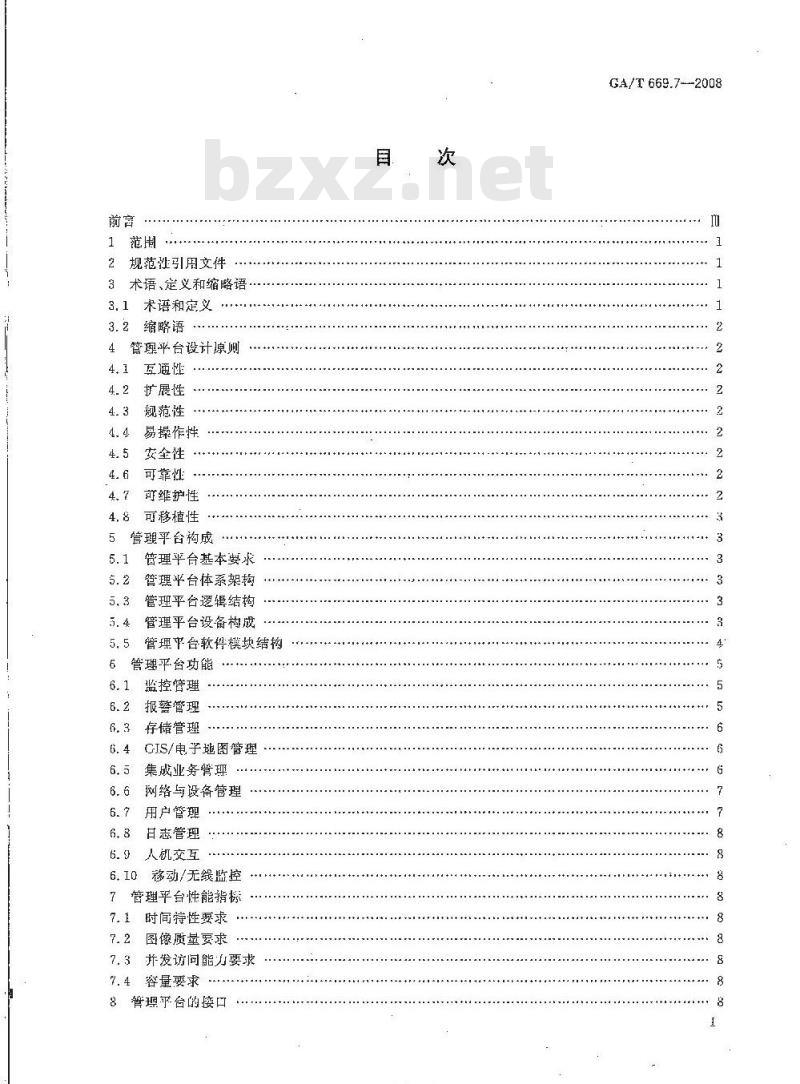

1范围
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义…
3.2缩略语
4管现评台设计原则
互通性
扩展性
规范性
易操作性
安全性
可靠性
可维护性
4.8可移植性
5管理平台构成
管理平台基本要求
管理平台体系架构
管理平台逻辑结构
管理平台设备构成
管理平台软件模块结构
管理平台功能
监控管理
报警管理
存储管理
CJS/电子地图管理
集成业务管理
6.6网络与设备管理
用户管理
甘志管理
人凯交互
移动/无线蓝控
？管理平台性能指标
7.1时间特性要求
7.2图像质量要求
7.3并发访问能力要求
7.4容量要求
管理乎台的接口
TTKAONTKAca
GA/T 669.7---2008
GA/1 669.2--2008

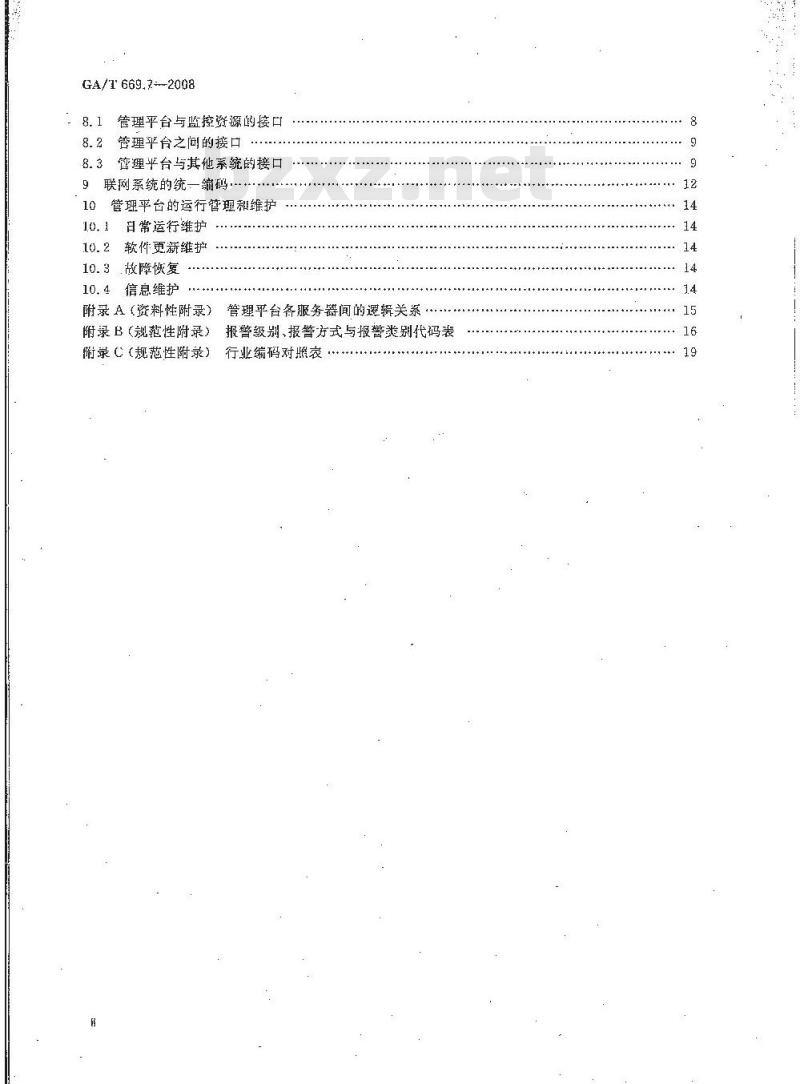

：8.1管理平台与监控资源的接口8.2管理平台之问的接口
8.3管理乎平台与其他系统的接口9联网系统的统一缩码·
10管理平台的运行管理和维护
10.1日常运行维护
10.2软件更新维护
10.3故障恢复
信息维护
附录A（资料性附录）
附录B(规范性附录）
附录C（规范性附录）
管理平否各服务器间的遥辑关系报警级别、报警方式与报警类别代码表行业编码对照表
GA/T 669.72008

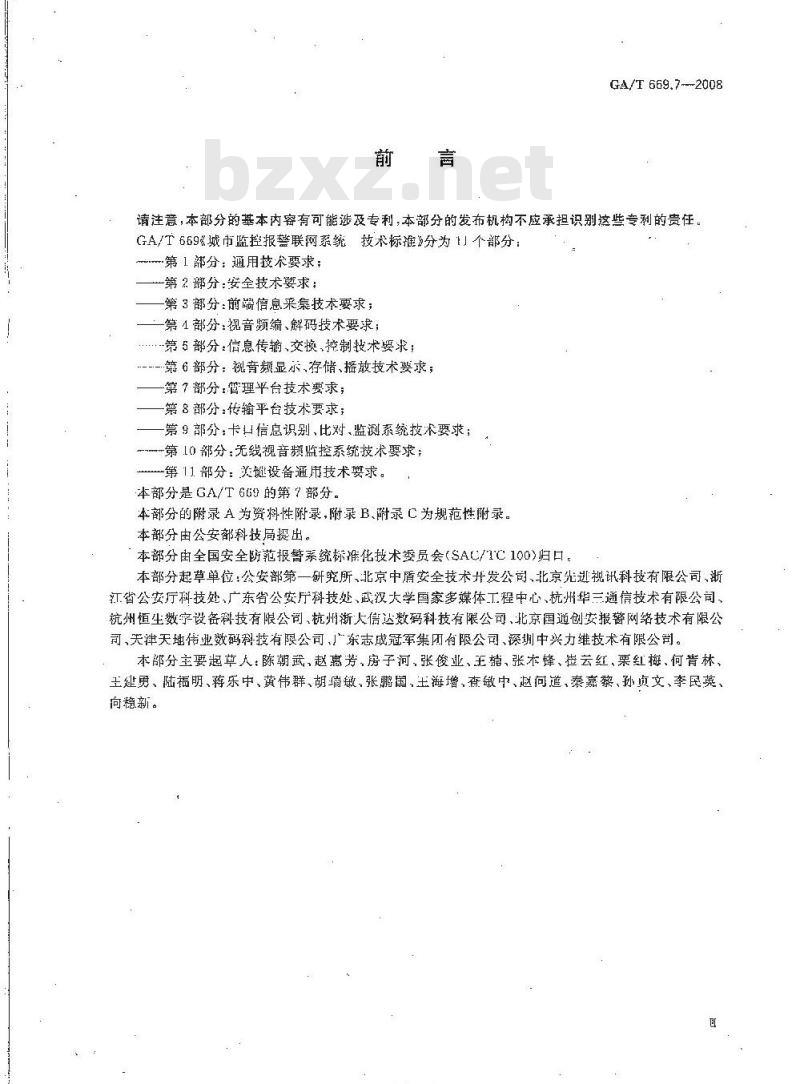

请注意，本部分的基本内容有可能涉及专利，本部分的发布机构不应承担识别这些专利的贵任。GA/T669《城市监控报警联网系统技术标推》分为1」个部分：第1部分：通用技术要求：
一第2部分：安全技术要求；
-第3部分：前端信息采集技术要求；一第4部分：视音频编、解码技术要求；-第5 部分信息传输,交换,控制技术要求！一第6部分：视音频显示，存储、播放技术娶求；第7部分：管理平台技术要求；
第8部分：传输平台技术要求；
第9部分：卡口信息识别、比对、监测系统技术要求：-第10部分：无线视音频监控系统技术要求；第11部分：关键设备通用技术要求。本部分是 GA/T 669 的第 7 部分。本部分的附录A为资料性附录,附录B、附录C为规范性附录。本部分由公安部科技局提出。
本部分由全国安全防范报警系统标推化技术委员会（SAC/1C100)归口本部分起草单位;公安部第一研究所、北京中盾安全技术开发公司，北京先逊视讯科技有限公司，浙江省公安厅科技处、广东省公安厅科技处、武汉大学国家多媒体工程中心、杭州华三通信技术有限公司、杭州恒生数宇设备科技有限公司、杭州渐大信达数码科技有限公司、北京国通创安报馨网络技术有限公司，天津天地伟业数码科技有限公司广东志成冠军集团有限公司、深圳中兴力维技术有限公司。本部分主要起草人：陈期武，赵惠芳，房子河，张俊业、王椭、张木锋、崔云红、栗红梅、何肯林、王建勇、陆福明、蒋乐中、冀伟群、胡敏，张鹏国，主海增,查致中、赵问道、泰嘉黎、孙贞文、李民英、向稳新。
TTKAoNiKAca

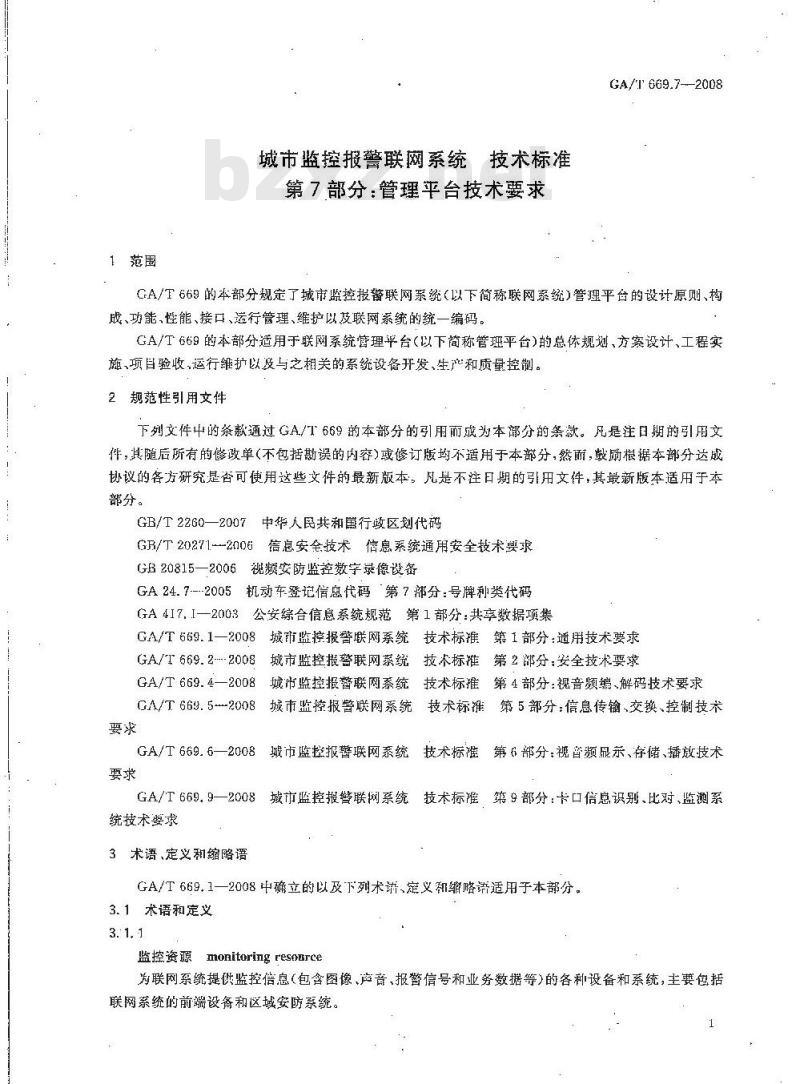

1范围
城市监控报警联网系统
技术标准
第7部分：管理平台技术要求
GA/T 669.7--2008
GA/T669的本部分规定了城市监控报警联网系统（以下简称联网系统）管理平合的设计原则、构成、功能、性能、接口、运行管理、维护以及联网系统的统一编码。GA/T669的本部分适用于联网系统管理平台（以下简称管理平台）的总体规划、方案设计、工程实施、项目验收，运行维扩以及与之相关的系统设备开发、生产和质量控制。2规范性引用文件
下列文件中的条款通过GA/T669的本部分的引用而成为本部分的条款。凡是注日期的引旧文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然面，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2260—2007中华人民共和国行政区划代码GB/T20271--2006信息安金技术信息系统通用安全技术要求GB20815—2006视频安防监控数字录像设备GA24.7---2005机动车登记信息代码第7部分：号牌种类代码GA417.I—2003公安综合信息系统规范第1部分：共享数据项集GA/T669.1—2008城监控报警联网系统技术标准第1部分：通用技术要求GA/T669.2--2008城市监控报警联网系统技术标准第2部分：安全技术要求GA/T669.4一2008城市监控报警联网系统技术标推第4部分：视音频编、解码技术要求GA/T669.5-2008城市监控报警联网系统技术标准第5部分：信息传输、交换、控制技术要求
GA/T669.6—2008城市监控报警联网系统技术标准第6部分：视音频显求、存倦、播放技术要求
GA/T669.9—2008城市监控报警联网系统技术标，第9部分：卡口信息识别、比对、监测系统技术要求
3术语，定义利缩略语
GA/T669.1—2008中确立的以及下列术讲、定义和缩略谱适用于本部分。3.1术语和定义
监控资源monitoring resource
为联网系统提供监控信息（包含图像、声音、报警信号和业务数据等）的各种设备和系统，主要包括联网系统的前端设备和区域安防系统。GA/T 669.7-2008
“三台合一\系统110、119、122 einergency call system将 110 报警服务台、110 报警服务台和 122 报警服务台合并为~-个统一-的报警服务系统，简称为“三台合--”系统。
卡口系统toll-gate system
利用光电、计算机、图像处理、模式识别、远程数据通信等技术对经过卡口的车辆图像和车辆信息进行连续全天候实时采集、识别、记录、比对、监测的系统，利用该系统可完成布/撤控、报警、查询、统计、分析等功能。
3.2缩略语
PKI/CA
Geographic Infgfmation SusterInternetH
Public Ka
Real-t
管理苹台设计原购
互通性
管理平台之阀
信息的传输、交换
ructure/Cerlilicatiorr Authoriport Contral Proto
isportPr
iationPrd
Unique Ide
Markup
平台与监控资源
，应能够有效地
系统国的兼容和互爆
4.2扩展性
在设讨管理平
4.3规范性
控制协议.传输协谈
2008、GA/T 669.4-2008
·应采用模
设、视
应国家标准、行业标准的规意
4.4易操作性
管理软件应提供清晰、简范、
维护。
4.5安金性
设让原则，便于系统
孵码，
地理痘息系统
国特网递
钢基础设施/认证机构
时待逾控协议
实时传霜
会话初始协议
全局唯·标识符
可扩展标记谓
A/T669.52008的相关要求进行
够实现不同厂商、利间规格的设备或和功能工升缆扩充，
格或等除通符合GA/T669.1
08中相关音
中文人机交瓦界面，操作
分的规定外,还应符合相
侦、灵循、易学易朋·便手管班和接人管理平台的设备和用户，都需要进行必要的接人认证，以保证接人的安全性；应来瑕适当的措施保证信息传输过程中的保密性和真实性。4.6可靠性
管理平台应支持对关链设备、关键数据，关程序模块采取备份、元余措施，有较强的容错和系统恢复能力，能够保证系统长期正常运行。对管理平台整体性能有影响的关设备宜支持负戴均衡。4.7可维护性
管理平台应基瓷自检、故障诊断及敬障弱化功能，在出现故障时：应能快速确定故障点，并时2
KAoNiKAca
恢复。
4.8可移植性
GA/T 669.7—2008
管理平台对运行环境（硬件设备，软件操作系统等）具有一定的适应性，不应只依赖于集一款计算机设备和固定版本的操作系统软件。5管理平台构成
5.1 管理平台基本要求
管理平台是城市监控报警联网系统的核心系统软件，应能对联网系统内的视频、音频、报警等各信息资源进行渠成及处理，对联网系统的设备用产网络安金、业务等进行综合管理，实现联网系统所规定的相关功能。
管理平台应提供与“三台愈
享和信息集成。
系统、日毓等其他应用系统的接口，以实现不同系统间的资源共管理平台，向管理平台传送监控信息（包含图像、产音，报警信号和业务各种异构的监控资源
重扇户终端向用户提供业务培国数据等)。管理平台应能通
对各种信息资源的共幕
5.2管理平台体系
管理平台的休
要求见 8. 3。
5.3管理平台逻辑结构
单和分新研判
见图1，
联网系统
博过短产终端可访问管理平台·实现要求览8.1，管霾平与其他系统的接口其他系统
合含—，系统
卡凹练
统的口
窗鹭理平台体系架构
轻资的接口
管理平台应具有多级多域的逻结构。级数的设置和每-一级所设域的数量可根据实际应用情况设置。管理平台可以设置为市局、分局、派出所三级；也可设置为市局、分局两级，派出所配备用户端接人管理平台（分局）：还可以以设置市局级管理苹台，派出所和分局配备用户终端接人管理平台(市局)
5.4管理平台设备构成
管理平台的设备构成如图2.所示。GA/T 669.7-2008
GIS服务器
服务究
SIP服务器
管理服务器
管理平台
WEB/成用
报谢服务器
激据率照等
服务器
接入网关
图2管理乎台的设备构成
媒体服务器
心快通
服务器
管理平台可由WEB/应用服务器、SIP服务器GIS服务器、安全服务器、数据库服务器、媒体服务器、管理服务器、报警服务器、中心代理服务器、接人网关等构成。上述服务器均指逻辑服务器，每个逻辑服务器可对应一台或多台物理服务器，--合物现服务器也可部署成多个逻辑服务器。管现平台的每个域可根据实际应用情况由上述服务器中的全部或部分构成。管理平台各服务器间的逻辑关系见附录A。管理平台各服务器的功能如下：a）WEB/应用服务器：是用户接人系统的门户，向用户提供各种Web服务的接人。提供管理平台的各种主要应用和应用集成。STP服务器：完成SIP协议层的通讯和管理。提供SIP设备的寻址和会话：负责SIP协议层设b)s
备管理
GIS服务器：提供地图服务。向用户提供集成平台网络的地图表示服务：提供地图更新服务。c
d）安全服务器：提供安全服务。根据管理平台的安余设计，提供身份认证、密销管理和/或证书管理等服务。
e）数据库服务器：提供除媒体和密钥以外的数据的存储和管理服务。储用户信息，本地设各信息、历史视频数据月录和报警信息、CIS数据、系统配置信息等，向客户提供数据營理服务。管现平台采用分级设置时，数措库服务器应支持分布式数据的同步。媒体服务器：具备媒体分发和媒体存储的功能。媒体分发：负资域内外媒体信息的发送接收。作为域内视音频源接受视音频访问请求，转发视音频信息，作为域内外视频信息的中转站，转发视频倍息。媒体存储：负责本地视音频文件的管理，包括视音频文作的存取、删除、目录管理和检索等。g）管理服务器：提供管理平台的管理服务。负责管理平台的用户管理、设备管理、配置管理和日管理等。
h）报警服务器：负赏报警信息的处理，分发。i）中心代现服务器：负责不支持SP的监控资源和管理平台之间的递讯，主要完成协议的转换和蝶体的处現。
接人网关：负责管理平台与其他系统（如“三台合一”系统、卡门系统）之间的通讯，主要完成协议的转换。
5.5臂理平台软件模块结构
管理台的软件模块结构由系统协议模块、服务模块、应用模块、应用集成模块和系统管理模块组成，见图3。
TKAoNiKAca
皮用集成模块
应用模块
服务模块
系统协议模块
接报警
检稳索
宠子图
图3管理平台软件模块结构
搜蜜管理
醇蜜管
GA/T 669.7-—2008
其中系统协议模块为整个管理平台的基础，可包含管理平台支持的SIP、RTP/RTCP等道信协议以及视音频编解码协议等；
服务模块构建征系统协议模块之【，可包含管埋平台提供的视题分发、报警转发、数据库、存储、web、CIS等基磁服务;
应用模块构建在服务模块之上，可包含管理平台的监控管理、报警管理、存储管理羽GIS管理等关键应用；
应用集成模块构建在应用模块之上：可根据实际情况有选择地实现，一般可包含管现平台的接报誉、现场指挥、信息检索、综合研判等集成业务；系统管理模块也构建在系统协议模块之上，对管埋邓台的服务模块、应用模块和应用集成模块进行管理，可包含用户管理、网络与设备管理和H志管理等功能。6管理平台功能
6.1监控管理
6.1.1实时图像点播
应能按照指定设备、擅定遗道进行图像的实时点播，支持点播图像的显示、缩放、抓拍和录像，支持多用户对同一图像资源的同时点播。宜支持基于GIS地图的图像点播。6.1.2历史图像的检案和回放
放能按照指定设备，遵过，时问报警信感等要素检索历史图像资料并回放和下载：回放放支持正常插放，快速播放、慢邀播放、逐领进退、面面暂停、图像挪拍等；应能支持间放图像的缩放显示。6.1.3视频切换
应能支持手动切换、定时切换、分组切换和报普切换等切换方式。6.1.4远程控制
应能通过手动或自动操作：对前端设备的各种动作进行遥控；应能设定控制的优先级，对级别离的用户请求应保证优先响应。可提供对前端设备进行独占性控制的锁定及解锁功能，锁定和解锁方式可设定。
6.1.5语音功能
宣能支持监控中心之间的语音双向对讲功能；宜能支持监控点和监控中心之间语音双向对讲或语音广播功能，
6.2报警管理
6.2.1报警僧息的接收和分发
应能实时接收报警源发送来的报警信息，根据报警处置预案将报警信息及时分发给相应的用户终5
GA/T 669.7—2008
鞘或系统、设备。
6.2.2报警联动
当报警发生时应能通过预设方式自动触发图像复核和/或声音复核设备进行报警复核，发送报警信息和预设的命令到相关警用业务系统。并触发相关报警联动装置，如灯光、铃声及记录设备等，宜能支持在GIS地图上突出显示报警地点。6.2.3报警记录
管理平台收到来自前端设备的报后，应记录报的详细信息，如报警源地址，报替源所属组织、报警级别、报整方式、报警类别、报警时间、处警时间、处警果等报警级别报豁方式与报警类别代码表，见融录6.2.4报警设置
应支持对报警分发规则、报警联动规测、报警处预案等的设置。6.3存储管理
6. 3. 1 信息存储
宜采用前端存储和监擦中
鳍相结合的分布式存储策
料相关的检索信息，如设餐、通避时问、报警信息等宜配置专用存储备像
管理的要求。
6. 3.2信息整理
应能定期自动或
6.3.3信息备份
应能按照 GB/T
以长期保存想美
动好管理平台的信
2006中4.2.6的要求，对配暑信
定期备份；重要的信意度
6.3. 4 存储策略设口
进行异地备份：bzxZ.net
应支持对存储位暨、储时备份筑6.3.5 报表输出
应支持对报警信息信信息、主要6.4GIS/电子地图管理
以下 GIS/电子地图
6.4.1数据维护
应包括地形图、各类专题图
6.4.2地图显示
能可据差
数据的更
应支持地阁显示，并具有缩放
6.4.3查询
息用户
中心数据底应能存储与录像资
业务和社会公共安全
间应符合公室
失效的信息。
息、日志、报警记靠等数据进行和设箸
请况有选择地实现
等的报衰制作和输出
游、地图图层控制、窗被定义等动能应包括空闻数据的查询、属性数据的查询，测量，路径选择等6.4.4蓝控和报警信息的显示
宜支持下列基于地图的监控和报警信息的显示：a）能够在地图上定位监控点，并前直接点播监控点的实时图像；b）接收到报警后，报警的地点能够自菊在地图上突出显示；）在地图上以阁形化方式显示各种誓情统计数据。6.5集成业务管理
以下成业务管理功能可根据实际情况有选择驱实现。6.5.1接报警业务
应具有报誉提示、报警复核、报警联动、报馨记录、报警处置、报警信息维护等…系列功能，6
TTKAONKAca-
6.5.2现场指挥业务
GA/T 669.7--2008
应提供现场和相关监控点的实时视频及其他相关信息，帮助指挥人员了解现场动态以辅助决策。6.5.3信息检索业务
应支持报警信息、视频、日志信息、用户信息、设备信息等的检索，报警信息检索的检索条件宜包括报誓源，报警级别，报警类别、并始时间，结束时间等。视频检索的检素条件宣包括时间，地点，设备、报警信息等。用户可根据蓄要组合检索条件，6.5.4综合研判业务
宜提供警情分类统计功能，分析警情特点和趋势，并利用图表进行直观的表示。6.5.5智能监控业务
宜能支持智能化视频处理技炭应用：宜提供对监控留标的运动检测、日标分类（如人、非机动车、机动车的分类），目标识别（辉牌识别、车牺额急识别）、行为分标（如逆行、进入禁行区域)等功能。6.6网络与设备管理
6.6.1设备注册
应支持设备进
6.6.2设督认证
统时向管理平台进行注册
应对接人联率系缓的设备进行
6.6.3时钟核
在联网系统芮应能实现工
6.6.4设备监
应自动推
给测网络内的监控设餐
或出现异常忆
发出告警信息。
6.6.5设信息体询
应支持經翁基本信息的查询，
6.6.6设备默态套询
应支持对晟爵暂前运行状态
6.6.7设备参数配置和查询
应支持对阅馨配置和设备客
6.7用户管理
6.7. 1用户身份识
应对管理平台的
份进行
6.7.2 用户注册
本册用户应间管理
6.7.3用户和权限管理
国作模
应符合GA/669.-2008中9.4.2的要求。期根据实际情配设遣
器的运行情况：当现系统设备发生故障、支持协议装型信息。
数设凳的查询。宜支
的远程配颈软件批量要新升级。份认证的用
是交洋册惠请和必要信身经亨批票管理平台对用门和权限的管理虚他括如下内垒a）增加、删除、修改和查询用户；b）增加、删除、修改和查询用户的权限；c）增加、删除、修改和查询用户组！l）增珊、删除,修改和查询用户组的校限。才能访问管理平台。
经后，可获取合法的用户身份。管理平台的用户权限管理与授权策略应符合GA/T669.2--2008中9.5的要求。6.7.4用户访问控制
在身份认证的基础上，根据用户的身份进行授权，用户进行视频点播、设各控制、文件访问等操作必须拥有相应的权限，通过检查用户的权限实现访间控制。GA/T 669.7--2008
6.7.5身份认证模式
管理平台采用的身份认证机制应符合 GA/T 669. 2一2008 巾 9. 3.2 的要求。在高强度安全模式时宜支持基于PKI/CA数字证书认证方式的认证。6.8日志管理
管理卒台的日志应包括运行日志和操作日志。运行日志应能记录系统内设备启动，自检、异常、故障、恢复、关闭等状态信息及发生时间；操作日志应能记录操作人员进入、退出系统的时间和主要操作情况。管理平台应具有志信息套询和报表制作等功能，6.9人机空互
人机交互应满足如下要求：
a）具有直观、友好、简洁的中文人机交互界面；b）具有视频画面分制显示、信息提示等处理功能；）能反映自身的运行情说,对正常、报警、敌障等状态给出指示。6.10移动/无线监控
宜能支持前端设备的移动/无线接人和移动/无线用户终端的使用。7管理平台性能指标
7.1时间特性要求
7.1.1端到端的信息传输延退时间应满足 GA/T 669. [-2008 中 6. 2. 3 要求。7. 1. 2视频报警联动响应时间
应满足 GA/T 669.1-2008 中 6.2.4要求，7.1.3设备故障发现时间
视频监控联网设备从设备发生故障到管理乎台检测到并记录此故障的延迟时间可设置，应不大于15 min.
7.1.4视音频同步误差
视音额同步误差应小于300ms。
7. 2 图像质量要求
管理平台的最终图像显示质量应满足GA/T669.1--2.008中6.2.5的要求。数字图像质量宜满足GB20815—2006中10.2.3的要求。7. 3并发访问能力要求
管理平台单域能够支持的实时图像点播并发路数应不小于50路。管理乎台单域能够支持的历史图像回放并发路数应不小于15路7.4睿堂要求
管理平台单域能够支特的同时在线设备数量应不小于2000个。管理平台单域能够支持的同时在线用数应不小于50个。8
管理平台的接口
8.1管理平台与监控资源的接口
管理平台与监控瓷源的接口分为以下两种情况：a）模拟视频信号：应经过规范的编码设备或代理服务器变成符合标准协议规定的数字信号，经IP网络接人管平台。
数字信导：符合城市监控报替联网系统标准的数字信号可直接接人管理平台；非标准的数学b
信号应经代理服务器接人管理平台。具体接II协议见GA/T 669.5—2008。TTKAoNiKAca
