【GB国家标准】透射式彩条测试图

本网站发布时间： 2024-12-25 14:27:20

GB/T3175.3-1987
现行
　点击下载此标准

基本信息

标准号：
GB/T 3175. 3-1987
标准名称：
透射式彩条测试图
标准类别：
国家标准(GB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
119.24 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
透射测试

标准简介/下载

点击下载

标准简介：

GB/T 3175. 3一1987.Transparency colour bar test card.
GB/T 3175. 3适用于校正彩色电视摄像机各信道的彩色一致性,也可以在借助于部分仪器的情况下,对电视摄像机信道本身进行平衡调整。
1彩条测试图*
标准图样如下图。
2基本参数
GB/T 3175. 3在标准照明体Dw的光源下进行测试。
2.1各色在通过摄像机后,在电视矢量示波器上所呈现的角度如表1所示。
3测试图几何尺寸 .
3.1彩条测试图图案尺寸: 240 mmX180 mm
3.1.1彩条测试图各色彩条尺寸: 34 mmX180 mm.
3.2制成品的尺寸为加边框的尺寸
3.2.1大型光盒片尺寸为360 mmX 280 mm。
3.2.2小型光盒片尺寸为260 mmX200 mm.
4工作环境
4.1工作温度; -10~40C.
4.2相对湿度 : 40%~80%.
4.3光盒表面照度: 1 5001x以上.
4.4光盒表面色温: 3 200士10 K.
5包装保管
5.1测试图用后需置于盒内,防尘、防潮、防震.
5.2应尽量避免长时间照射。
附加说明:
GB/T 3175. 3由中华人民共和国广播电影电视部提出。
GB/T 3175. 3由广播电影电视部广播科学研究所、中国科学院心理研究所北京第三光学仪器厂起草。
GB/T 3175. 3主要起草人鹿遥、林仲贤、孙秀如、陈士杰。

标准内容

部分标准内容：

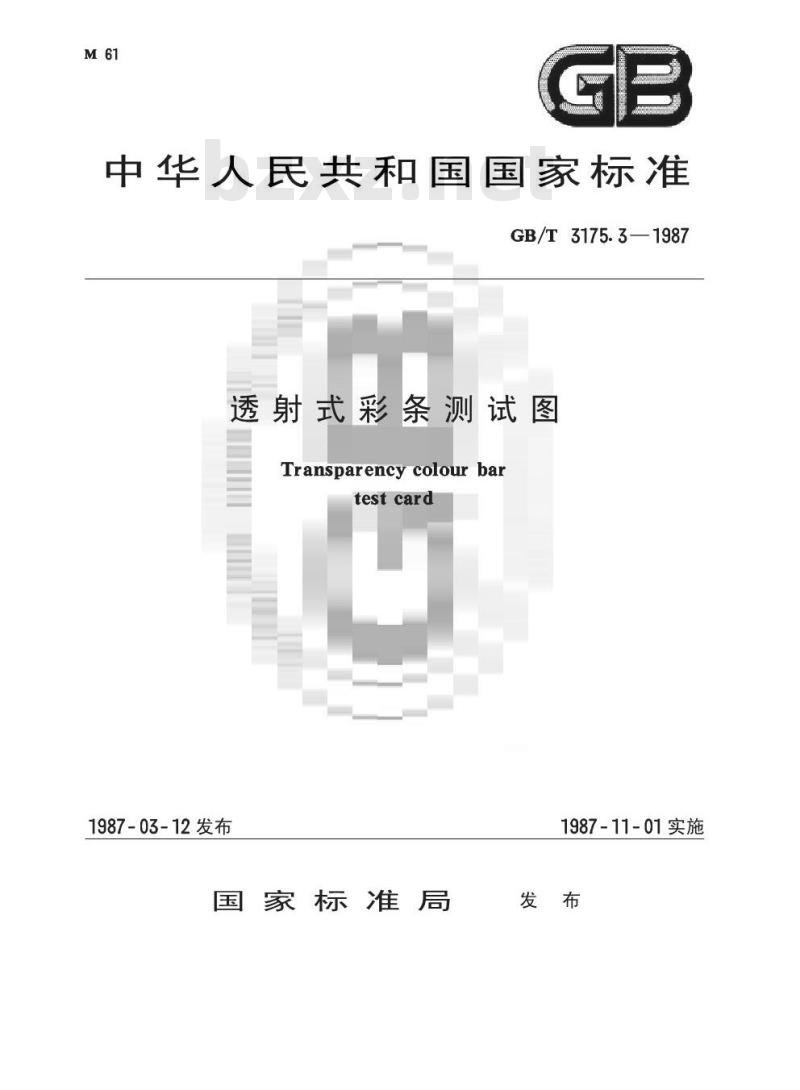

中华人民共和国国家标准
GB/T3175.3—1987
透射式彩条测试图
Transparencycolourbar
testcard
1987-03-12发布
国家标准局
1987-11-01实施

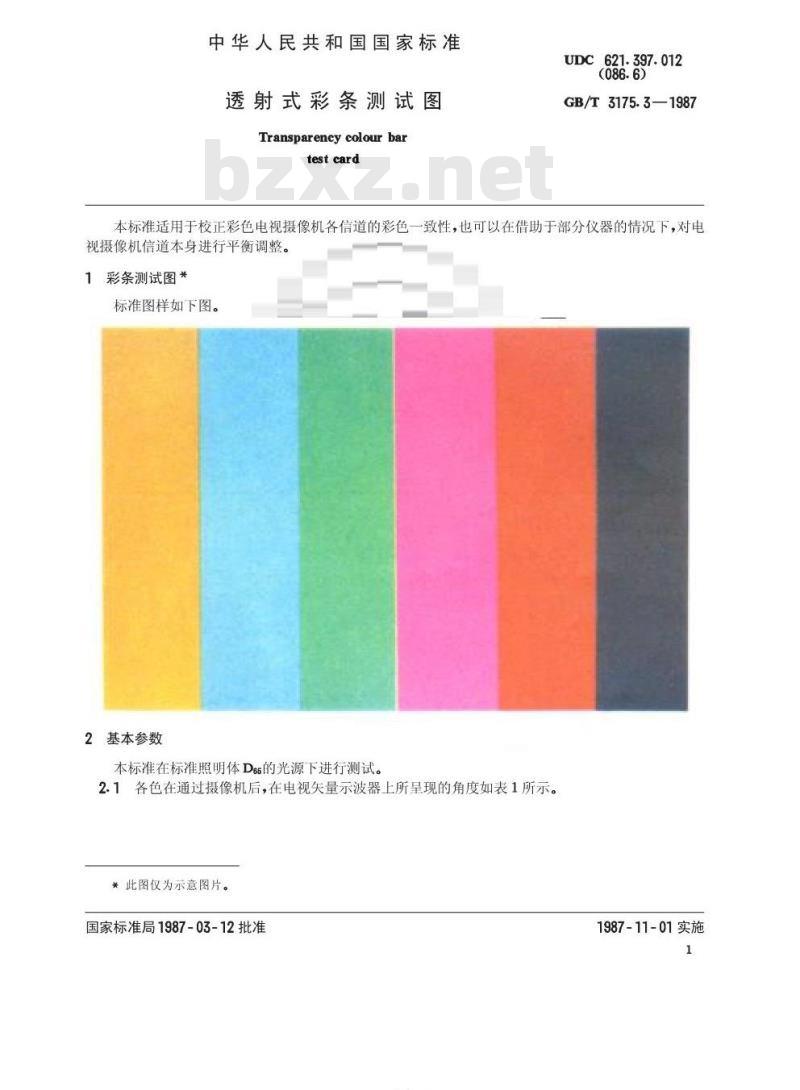

中华人民共和国国家标准
透射式彩条测试图
Transparencycolourbar
test card
621.397.012
GB/T3175.3—1987
本标准适用于校正彩色电视摄像机各信道的彩色一致性，也可以在借助于部分仪器的情况下，对电视摄像机信道本身进行平衡调整。1彩条测试图*
标准图样如下图。
2基本参数
本标准在标准照明体D6的光源下进行测试。2.1各色在通过摄像机后，在电视失量示波器上所呈现的角度如表1所示。*此图仅为示意图片。
国家标准局1987-03-12批准
KAONTKAca=
1987-11-01实施
黄(Y)
青(C)
绿(G)
品红（(M）
红(R)
蓝(B)

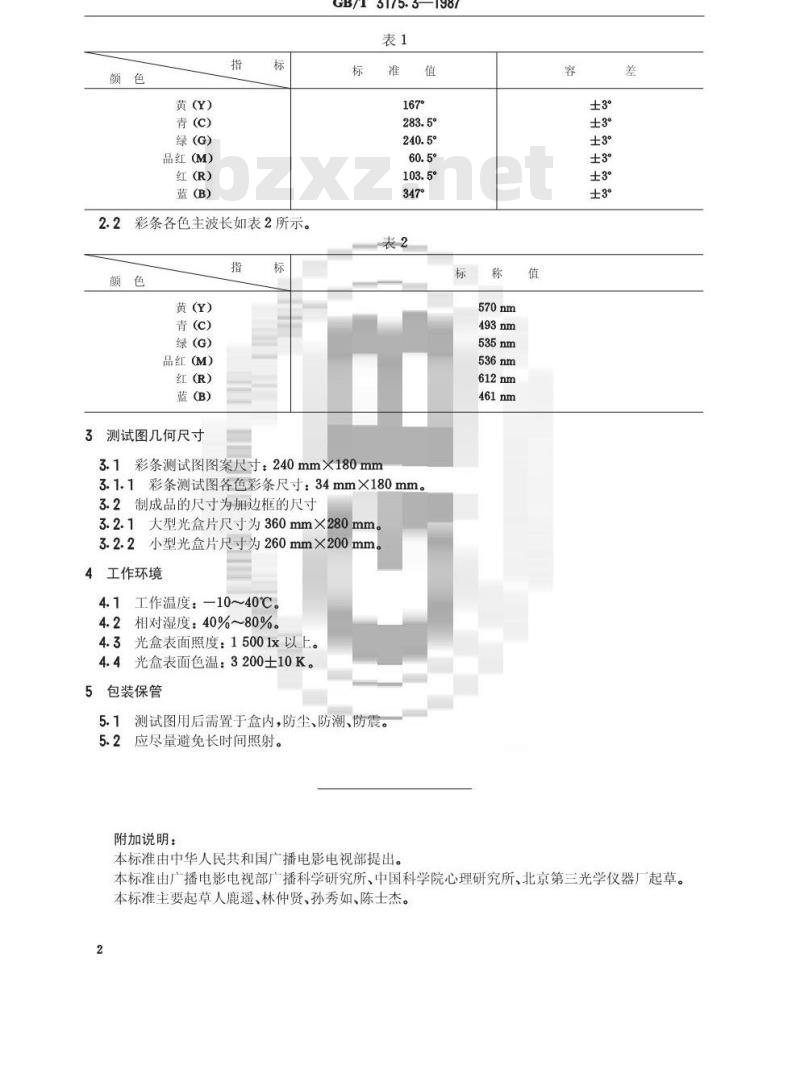

彩条各色主波长如表2所示。
黄 (Y)
青(C)
绿(G)
品红(M）
红(R)
蓝(B)
3测试图几何尺寸
GB/T3175.3—1987
3.1彩条测试图图案尺寸：240mm×180mm3.1.1彩条测试图各色彩条尺寸：34mm×180mm。3.2制成品的尺寸为加边框的尺寸3.2.1大型光盒片尺寸为360mm×280mm3.2.2小型光盒片尺寸为260mm×200mm4工作环境
4.1工作温度：-10~40℃。
4.2相对湿度：40%~80%。
4.3光盒表面照度：15001x以上。4.4光盒表面色温：3200士10K。5包装保管
5.1测试图用后需置于盒内，防尘、防潮、防震5.2应尽量避免长时间照射。免费标准下载网bzxz
附加说明：
本标准由中华人民共和国广播电影电视部提出。值
±3。
本标准由广播电影电视部广播科学研究所、中国科学院心理研究所、北京第三光学仪器厂起草。本标准主要起草人鹿遥、林仲贤、孙秀如、陈士杰。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
