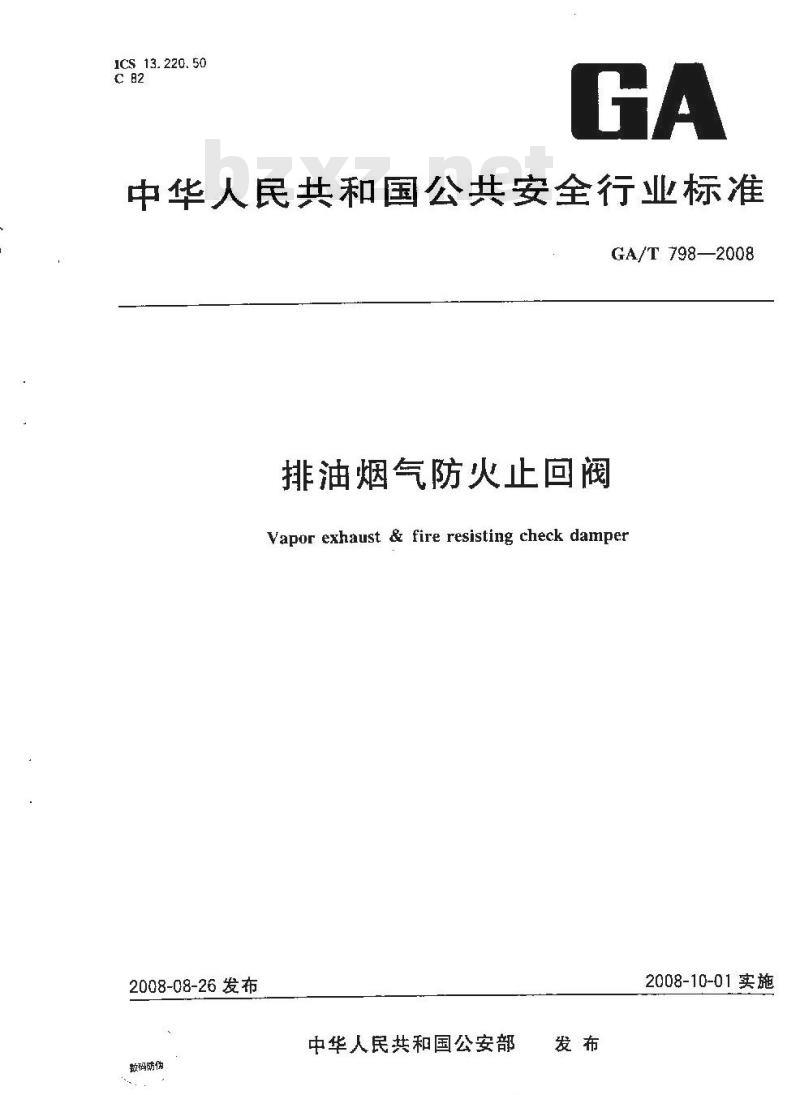

【GA公共安全标准】 排油烟气防火止回阀

1CS 13. 220. 50
中华人民共和国公共安全行业标准GA/T798—2008
排油烟气防火止回阀
Vapor exhaust & fire resisting check damper2008-08-26发布
数码防伪
中华人民共和国公安部
2008-10-01实施

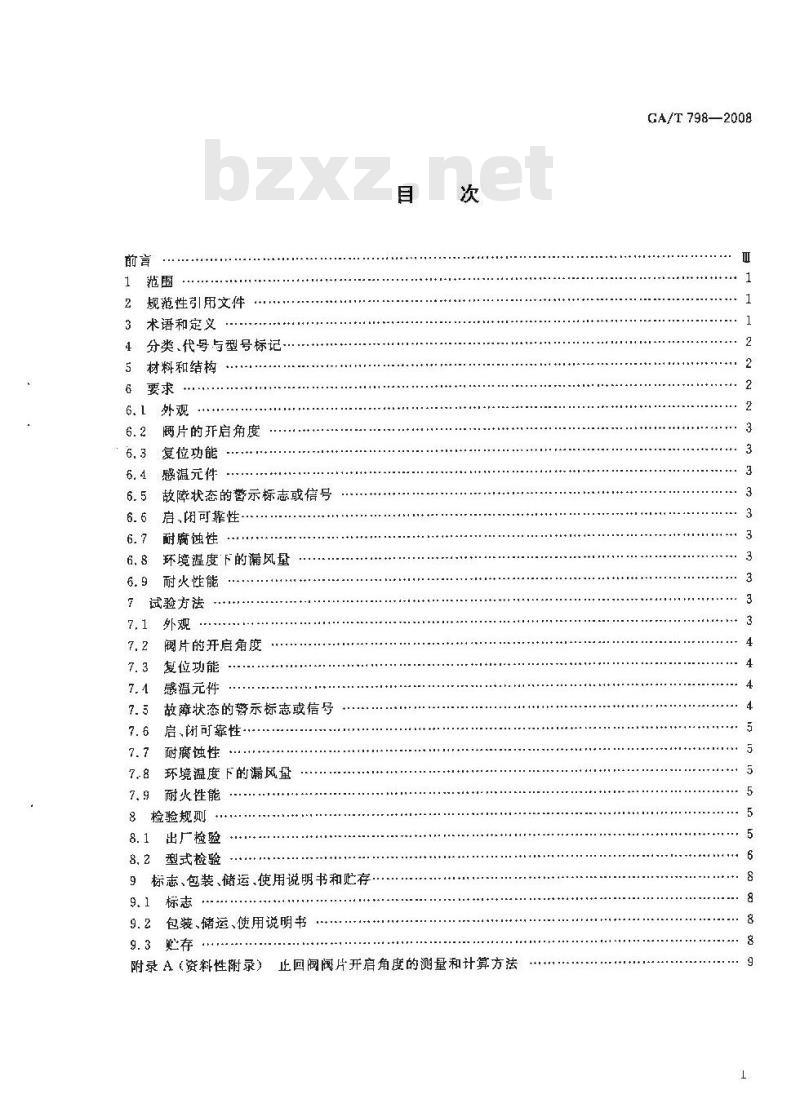

规范性引用文件
术语和定义
分类、代号与型号标记.
材料和结构
两片的开启角度
复位功能
感温元件
故障状态的誉示标志或信号
启,阔可靠性
耐腐蚀性
环境温度下的漏风量
耐火性能
7试验方法
阀片的开启角度
复位功能
感温元件
故障状态的示标志或信号
启、闭可靠性··
耐腐蚀性
环境温度下的漏风量
耐火性能
8检验规则
出广检验
8.2型式检验
9标志、包装、储运、使用说明书和贮存9.1标志
包装、储运、使用说明书
9.3些存
附录A（资料性附录）
止回阀阀片开启角度的测量和计算方法KKaWww.bzxZ.net
GA/T 798—2008

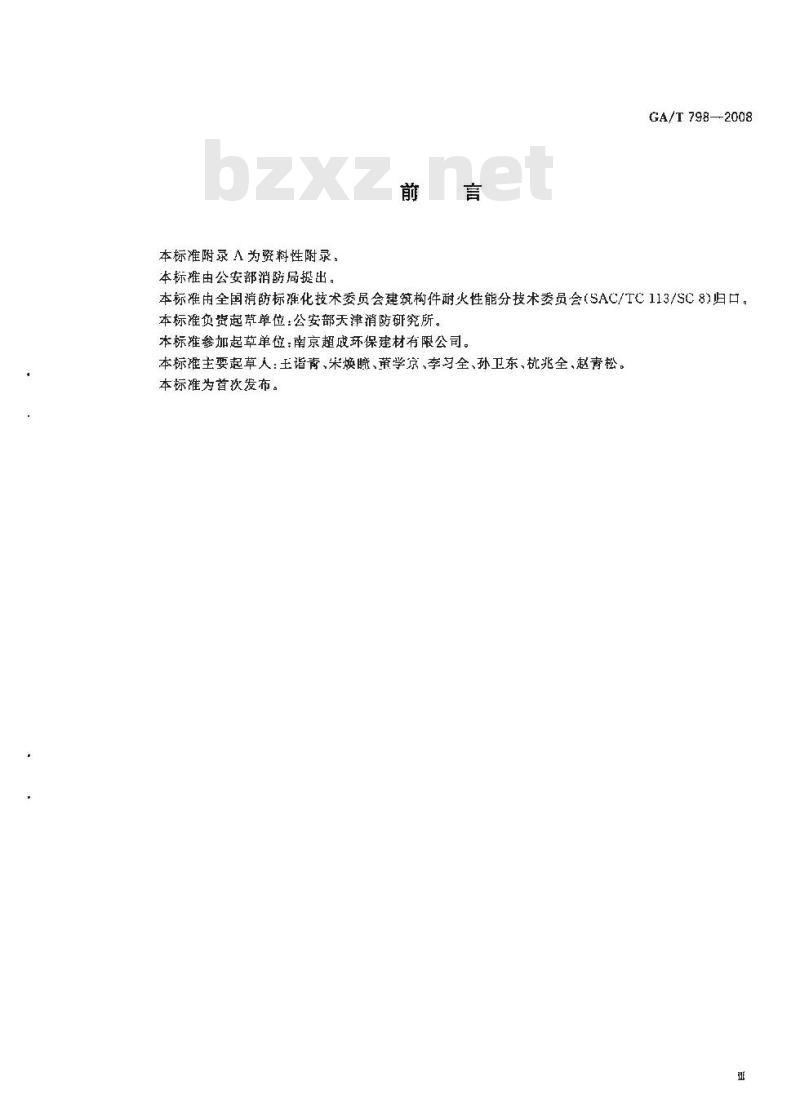

本标准附录A为资料性附录。
本标推由公安部消防局出。
GA/T 798-2008
本标准由全国消防标难化技术委员会建筑构件耐火性能分技术委员会(SAC/TC113/SC 8)归口。本标准负货越草单位：公安部天津消防研究所。本标雄参加起草单位：南京超戚环保建材有限公司。本标雁主要起草人：王谐青、米焕瞻、董学京、李习全、孙卫东，杭兆全、赵青松。本标准为首次发布。

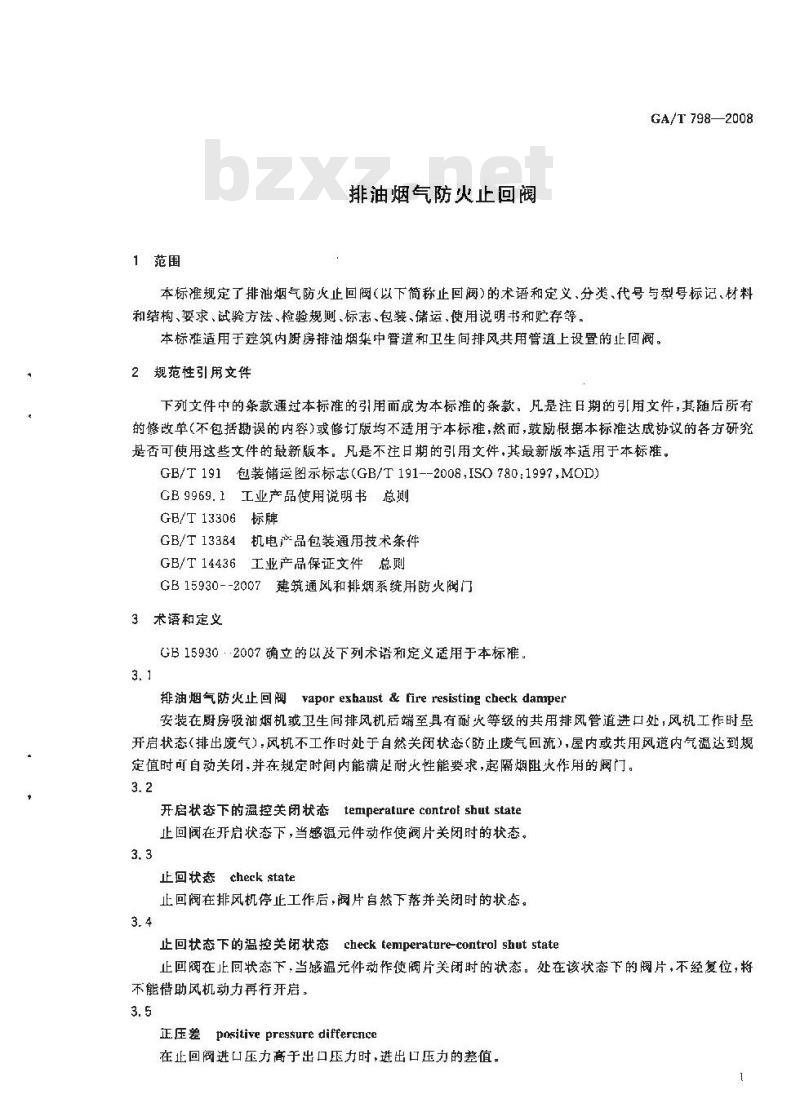

1范围
排油烟气防火正回阀
GA/T 798—2008
本标准规定了排油烟气防火止回阀(以下简称止回阀)的术语和定义、分类、代号与型号标记、材料和构、要求，试验方法，检验规则，标志、包装，猪运，使用说明书和贮存等。本标准适用于建筑内厨房排油烟架中管道和卫生间排风共用管道上设置的止回阀。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标谁，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志(GB/T191--2008,ISO780:1997,MOD)GB9969.1工业产品使用说明书总测GB/T13306标牌
GB/T13384机电产品包装通用技术条件GB/T14436工业产品保证文件总则GB15930--2007建筑通风和排烟系统用防火阀门3术语和定义
GB15930·2007确立的以及下列术语和定义适用于本标准。3.1
排油烟气防火止回阀vaporexhaust &fireresisting checkdarmper安装在厨房吸油烟机或卫生间排风机后端至具有耐火等级的共用排风管道进口处，风机工作时开启状态（排出废气）：风机不工作时处于自然关闭状态（防止废气回流），屋内或共用风道内气温达到规定值时可自动关闭，并在规定时间内能满足耐火性能要求，起隔烟阻火作用的阀门。3.2
开启状态下的温控关闭状态temperature control shut state止回阀在开启状态下，当感温元件动作使阀片关闭时的状态。3.3
止回状态check state
止回阀在排风机停止工作后，阀片自然下落并关闭时的状态。3.4
正回状态下的温控关闭状慈checktemiperature-controlshutstate止回阀在止同状态下，当感温元件动作使阀片关闭时的状态。处在该状态下的阅片，不经复位，将不能借助风机动力再行开启。
正压差 positive pressure difference在止回阀进口压力高于出口压力时，进出口压力的差值。GA/T 798—2008
负压差negativepressuredifference在止回阀的进口压力低于出口压力时，进出口压力的差值。3.7
公称动作温度nominal operating temperature按使用环境条件，将感温元件规定在一个确定值下能动作的温度。4分类、代号与型号标记
4.1分类
4.1.1按使用场合进行分类，可分为厨房用的止同阅和卫生间用的止回阀。4.1.2按止回阀中感温元件的感温动作特征进行分类，可分为多次重复动作感温控制的止回阀和一次性动作感温控制的止回阀。
4.2代号
4.2.1止回阀的名称代号为PFZF。4.2.2止回阅中使用多次重复动作感温元件的代号为D，使用一·次性动作感温元件的代号为Y。4.2.3止回阀用于厨房排油烟的代号为C,用于卫生间排气的代号为W。4.3型号标记
止回阀的型号标记按以下内容进行编制：PFZF
阀口尺寸：圆形接口以更表示，矩形接口以长×宽表示(单位:mm)使用场合（见4.2.3）
-感温元件的种类（见4.2.2）
止向阅代号
示例1;PFZF-D-C-P150 表示阀口为团形,直径为 150 mm,采用可多饮重复动作的感元件的厨房用止回阅示例2：PFZF-Y-W-100×100表示阀口为短形，尺寸为100mm×100mm，采用一次性动作的感温元件的卫生间用正回阔。
5材料和结构
5.1材料及零部件
5.1.1止回阀的阀座、阀体、阀片和除感温元件以外的所有零部件均应采用具有耐火、耐腐蚀、抗老化性能的材料制作，
5.1.2止回阅中的感温控制元件应采用能使其多次重复动作或一次性动作的材料及工艺技术制作。5.2结构及配合
5.2.1止回阀的结构设计宜便于阅体拆卸、消洗和安装、继护,复位等操作。5.2.2由阀座和阀体组成的止回阀，阀体与阀座的配合应使其既能将阀体方便，牢固、紧密地装在阀座上，又能顺利将阀体从阀座中卸开。6要求
6.1外观
6.1.1止回阅的各零部件表面应平整，不允许有裂隙、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷。6.1.2金属止回阀和零部件表面均应进行防腐、防锈处理，经处理后的表面应光滑，平整，镀层、涂层应2
IKNKAa
牢固，不允许有起泡、剥落、开裂以及漏漆、流痕、皱纹等缺陷。6.2阀片的开启角度
GA/T 798--2008
厨房用止回阀在开启压力为80Pa时，阀片应能达到完全开启，最大开启角度应不小于 60°；卫生问用止回阀在开启玉力为 25 Pa时,阀片开启角度应不小于最大开启角度的 90%。6.3复位功能
止回阀应具备复位功能，其操作应方便、可靠。6.4感元件
6.4.1基本要求
止回阀应具备感温元件控制其自动关闭的功能。用于厨房排油烟管道上的止回阀感温元件的公称动作温度为150℃；用于卫生间排风管道上的止回阀感温元件的公称动作温度为70℃。6. 4. 2 不动作温度
厨房用止回阀感温元件在140℃主2℃的恒温油浴中，5min内应不动作卫生间用止回阀感温元件在 65 ℃士0.5 ℃的恒温水裕中,5 min内应不动作。6.4.3动作温度
厨房用止回阀感温元件在156C土2℃的恒温油浴中，1min内应动作；卫生间用止回阅感温元件在73℃士0. 5℃的恒温水浴中,1min内应动作。6.5故障状态的警示标志或信号
处于正常工作状态下的止回阀，当因故障而关闭（不能进行排风）时，宜有显示故障状态的替示标志或信号输出：
6. 6启、闭可靠性
在正常工作状态下，厨房用止回阀应能承受300 Pa开启压差，历经连续10 00次启、闭试验；卫生间用止回阀应能承受30Pa开启差，历经连续10000次的启、闭试验。在启、闭试验过程中，不应出现阀片脱落、变形及影响密封性能的损伤，阀片启、闭应灵活、可靠。6.7耐腐蚀性
经过5个周期，共120h的盐雾腐蚀试验后，止回阀及各零部件均应不山现明显腐蚀损坏，止同阀标志牌的标示应清晰可识，并分别按7.7a）、7.7b)、7.7c)的规定进行试验，止回阀阅片的启、闭动作应活、可靠。
6.8环境温度下的端风量
在环境温度下，止回阀处于止回状态，阀片前后保持150Pa土15Pa的负压差，其单位面积上的漏风量（标状态)应不大于500m/（m·h）。6.9耐火性能
6.9.1耐火试验开始后1min内，止回阀应达到温控关闭状态。6.9.2止回阅的耐火时间应不小于1h。6. 9.3在规定的耐火时间内，使处于开启状态下的温控关闭状态的止回阀叶片两侧保持 300 Pa士15Pa的正乐差，其单位面积上的溺风量（标准状态）应不大于700m/（m·h)。6.9.4在规定的耐火时间内，使处于止回状态下的温控关闭状态的止回阀叶片两侧保持300Pa土15 Pa的负压差,其单位面积上的漏风量（标准状态)应不大于700 m2/(m2·h)。7试验方法
7.1外观
止回阀的外观采用目测、触模相结合的方法进行检验。3
GA/T 798—2008
7.2阀片的开启角度
7.2.1试验设备
试验设备包括引风机系统、压力测量与控制系统和连接管道：引风机系统：包括乳风机、进气阀和调芯阀：b）压力测量与控制系统：止回阀进口前端的压力通过压力传感器测量，压力导出口设在连接管道侧面中心线上，距止回阀的距离应尽量靠近阀片，压力通过进气阀和调节阀调节控制：c）连接管道：可选用适宜的材料制作。7. 2.2试验步骤
7.2. 2. 1将止回阀进气口按图 1 所示连接到测试系统的管道上,止回阀出气口(不连接风道)暴露在外以便于观测阀片开启情况。
排油烟气防火止回阀
图1阀片开启角度测试系统
7.2.2.2将阀片固定在关闭状态下，启动风机，对于厨房用止回阀将开启压力调节到80Pa；对于卫生间用排气防火止回阀将开启压力调节到25Pa。当速消除对阀片的间定后，阎片开启。针对止回阀结构特点采用适宜的方法测出阀片的开启角度0。附录A举例说明了测量开启角度的一种方法。7.3复位功能
按止回阀的复位方式进行操作，日测止回阀的复位情况，应符合6.3的规定。7.4感温元件
7.4.1试验设备
带有加热器和搅拌器的油浴容器或水浴容器以及温度测控仪表。测最油温的仪表准确度为士2℃，测量水温的仪表准确度为土0.5℃，感温元件动作温度的测量采用二级标准玻璃温度计。7.4.2试验步骤
7.4.2.1厨房用正回阔题温元件
调控加热器将油浴槽中的油加热，同时开启搅拌器，当油温达到140℃士2℃并保持恒温时，a)
将感温元件完全浸人油中保持5 min，观察感温元件的动作情况，应符合6.4.2的有关规定；取出感温元件自然冷却至常温，调控加热器将油浴槽中的油继续加热，当油温达到156℃土6
2 ℃并保持恒温时将感温元件完全浸入油中保持1 min，观察感温元件的动作情况，应符合6.4.3的有关规定。
7.4.2.2卫生间用止回阀感温元件调控加热器将水浴中的水热，同时开启搅拌器，当水温达到65℃士0.5℃并保持恒温时，a
将感温元件完浸人水中保持5min，观察感温元件的动作情况，应符合6.4.2的有关规定；取出感温元件自然冷却至常温，调控加热器将水浴槽中的水继续灿热，当水温达到73℃土b）
0.5℃并保持恒温时将感温元件完全浸人水中保持1min，观察感温元件的动作情况，应符合6.4.3的有关规定。
7.5故障状态的警示标志或信号
根据警示标志的识别方式和制作方法采用适宜的技术手段进行识别和测量。故障状态信号采用万用表对信号输出端子进行测量，当止回阎处于正常工作状态时，信号输出端应4
iKANKca-
为断开(或接通）状态：当止间阀处于故障状态时，信号输出端应为接通（或断开）状态。7.6启、闭可靠性
7.6.1试验设备
采用7.2.1规定的试验设备，将其中的号风机用时间开关计数装置进行控制。7.6.2试验步骤
GA/T 798-2008
将止回阀按7.2.2.1的规定连接到测试系统管道上，启动引风机。厨房用回阀试样，将开启压差调节控制在300Pa；卫生间用止回阀试样，将启压差调节控制在30Pa。阀片开启角度应符合6.2中的相关规定。通过时间开关计数装置将引风机控制在并启时间为309、关闭时间为30s、开关次数设为10000次。试验结束后，检查止回阀应符合6.6的要求。7.7耐腐蚀性
按GB15930--2007中7.11的规定进行盐等腐蚀试验，观察试验后止回阀试件的腐蚀情况，再按下述规定进行启闭试验：
a）按7.2规定的安装方法和风用条件，进行正常工作状态下的开启和止回试验：b）按7.2规定的安装方法和风压条件，使止回阀阀片处于开房状态，采用热器加热感温元件，逃行温控关闭模拟试验；
c）止回阀阀片处于止回状态下，采用加热器加热感温元件，进行止回状态下的温控关闭模拟试验。
7.8环境温度下的漏风量
经过7.7试验合格的止回阀试件，按GB15930--2007中7.12规定的方法进行环境温度下的漏风量试验，并应满足以下要求：
a）在将止间阀与漏风量测试系统连接时，应将止回阀的出口面对引风机进行安装，连接管道的接口应与止回阀出口的形状与尺寸相对应！b）应按6.8中的有关要求将阀片前后的负压差调整到150Pa土15Pa，7.9耐火性能
经过7.7、7.8试验合格的止回阀试件，按GB15930-·2007中7.13规定的方法进行耐火性能和该条件下的溺风量试验，并应满足以下要求：a）将止回阀安装到测试系统的管道上时：连接管道的接口形状与尺寸应分别与止回阀进，出口的形状与尺寸相对应。
测量止回阀处于温控关闭状态的漏风量时，将1个止间阀试件安装在测试系统的管道上，止回b)
阀的进风口面对气流的方向，使气流能正向逾过止回阀，止国阀处于正常工作状态，止回阀叶片两侧保持300Pa士15Pa的正压差。在试验过程中，分别按6.9.1.6.9.2和6.9.3的要求设定试验条件参数和判定试验结果。r）测量止回阀处于止回状态下的温控关闭状态的漏风量时，将另1个止回阀试件安装在测试系统的管道上，止回阅的出风口面对气流方向，测试管道内的气流使止回阀处于止回状态，止回阀叶片两侧保持300Pa士15Pa的负压差。在试验过程中，分别按6.9.1,6.9.2和6.9.4的要求进行试验条件参数的设定和试验结果的判定。8检验规则
8.1出厂检验
8.1.1每台止回阅都应由制造厂质量检验部门进行出厂检验，合格并附有产品质量合格证后方可出厂。
8.1.2所有止回阀成品出厂前必须按表1的规定进行检验，达到合格方能出厂。8.1.3对同一批次的成品按表1中的规定进行抽样检验后，当出现不合格时，应再次加倍抽样进行检验，如再出现不合格品，该批次的成品均不能出厂。5
GA/T 798—2008
检验项目
开启角度
复位功能
感温元件
故磨状态的替示标
忘或号
型式检验
要求条款号
表1出厂检验项目
试验方法条款号
8. 2. 1 有下列情况之--时,应进行型式检验:a）产品试制定型鉴定时；
抽样数量
对每一批次的产品抽样数量为同--批次产品总数的5%
b）正式生产后,如结构、材料,工艺改变,影响产品性能时;停产一年以上,恢复生产时;
出厂检验结果与上次型式检验有较人差异时；发生重大质录事故时或对产品质量有重大争议时；质量监督机构提出要求时：
g）正常批量生产时，衔三年进行一次检验，型式检验项目
型式检验项目为第6章规定的全部项目和9.1的规定。8.2.3抽样数量及检验顺序
日, 2, 3. 1 止回阀
应在山厂检验合格的止回阀产品中抽取9个作为样品，抽样的基数不得少于50台。试验时在9个抽能样品中任选3台分别按规定的检验顾序流程进行检验，止回阀样品编号和检验顺序流程见图2，8.2.3.2止回阀中的感温元件
对止回阀中的感温元件，应从同一批产品中进行抽样，对一次性动作的感温元件的感温元件样品为15件，从中任选5件作为检验样品，其余10件作为复检备用样品对可多次重复动作的感温元件样品为3件，从中任选1件作为检验样品，其余2件作为复检备用样品，分别按图3规定的试验流程进行检验。
北闻间释品
(1*、2、393
注：据号中数字为样品编号。
止回阀样品编号及试验顺序流程图2
IKNKAa
7. 9a) ,7. 9b)
-T. 9a), 7. 96)
D类样品1件
Y类品5件
不合略
不合格
6. 4, 2 [7. 4 2. 1a) ]
[7. 4. 2. 21
D类样品2件
类样品10件
复检小合格
检合格
6. 4. 3 [7. 1. 2. 1b) ]
[7.4.2.2h】]
（判为合）
（判为合格）
复不合格
注：图中的D指批类样品是采用可多次重复动作感温元件制作的。图中的Y指此类样品是采用一次性动作感温元件制作的。图中的数字表示要求的条款号；括号内的数字表示试验方法的茶款号。结束（判为不合裕）
缩束（判为不合格）
图3感温元件试验顺序流程及判定规则8.2.4判定规则
GA/T 798-2008
8.2.4.1对抽样的止回阀样品，按8.2.3规定的检验顺序进行检验。对照表2所列检验项目的检验结果，无A类不合格项；B类不合格项和C类不合格项之和不大于2项，可判定该批产品型式检验为合格。否则应判该批产品型式检验不合格。对不合格项可视止回阀种类对样品数量加倍按试验顺序流程进行复检。如果复检中仍有一个样品不合格，可判该批产品型式检验不合格。8.2.4.2对止回阀中的感温元件，在按8.2.3.2规定的初检样品数量和验顺序流程进行检验的过程中，若其中每项试验全都达到要求，可判该批样品的感温元件为合格。否则，需按8.2.3.2规定的复检样品数量和试验顺序流程进行复检。在复检过程中，当各项试验全都达到要求，可判该批样品的感温元件为合格。否则，判该批样品的感温元件为不合格。表2止回阀型式检验项目及不合格分类检验项目
阀片开启角度
复位功能
感温元件
故障状态的警示标志或信号
启、闭可带性
耐腐蚀性
环境温度下的谢风量
谢火性骼
要求条款号
GA/T 798—2008
9标志、包装，储运，使用说明书和贮存9.1标志
9.1.1应在每台产品的明显位置上固定产品标牌，标牌上应注明：a）产品名称；
产品型号标记；
感温元件公称动作温度；
制造厂名称；
气流方向；
出厂编号及生产日期。
产品标牌的制作应符合GB/T13306的规定。9. 1.2
9.1.3止回阅的标志牌应牢固、谢久，经按7.7规定的方法进行盐雾试验后的标志牌应清晰可识。9. 2包装,储运、使用说明书
9.2.1产品包装应符合GB/T13384中防雨、防潮、防振的规定。包装储运图示标志应符合GB/T191的规定。包装箱外标志宣有下列内容：a)
制造厂名称；
产品名称、型号标记、规格：
出厂编号及出厂广月期；
包装箱体积(长×宽×高);
毛重；
发往地址及收货单位;
“小心轻放\指示标志。
包装箱内随产品应提供如下文字资料：9. 2. 2
a）产品合格证，其表述应符合GB/T14136的规定。b）产品使用说明书，其表述应符合GB9969.1的规定；在产品使用说明书中应将排油烟气防火止回阎的安装、使用方法进行详细说明；在使用方法中，应对如何定期进行清洗和当止回阔出现故障时如何进行维修等内容予以详细说明。c）装箱单。
应把上述资料装入防水袋中。
9.3贮存
产品应存放在干燥通风的仓库内。当库存期超过一年时，应带重新检验人库。KKa
