【GB国家标准】 反射式肤色测试图

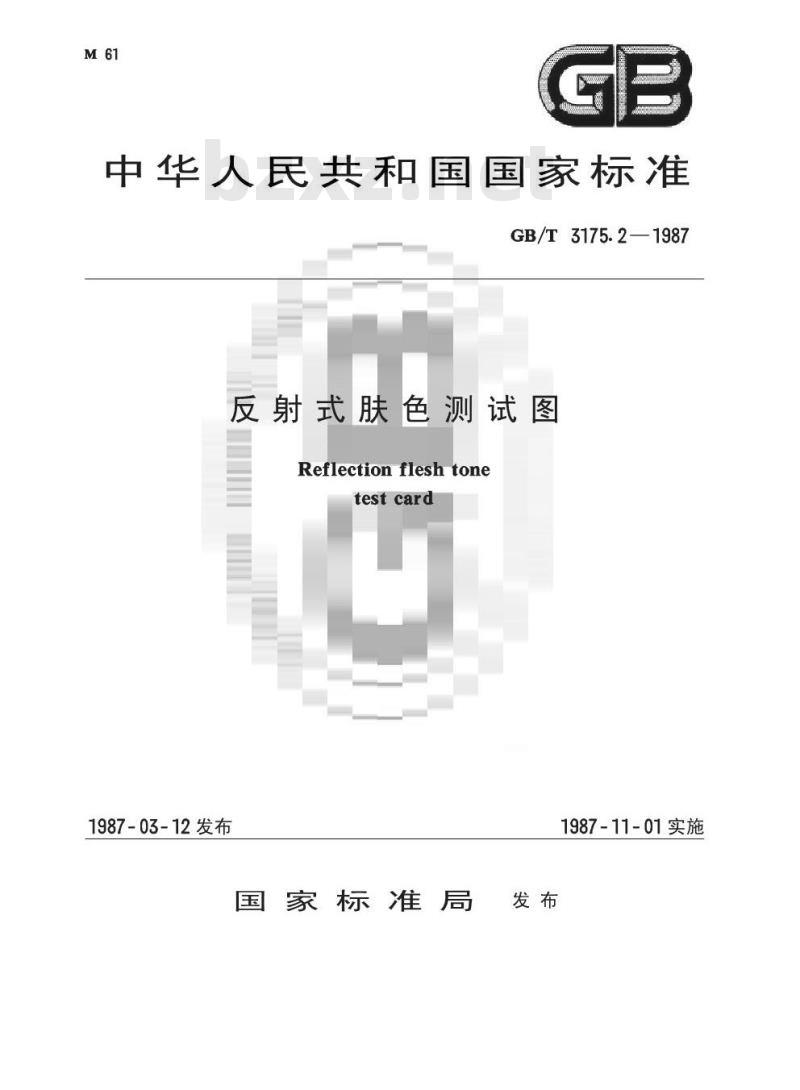

中华人民共和国国家标准
GB/T3175.2—1987
反射式肤色测试图
Reflectionfleshtone
test card
1987-03-12发布
国家标准局
1987-11-01实施

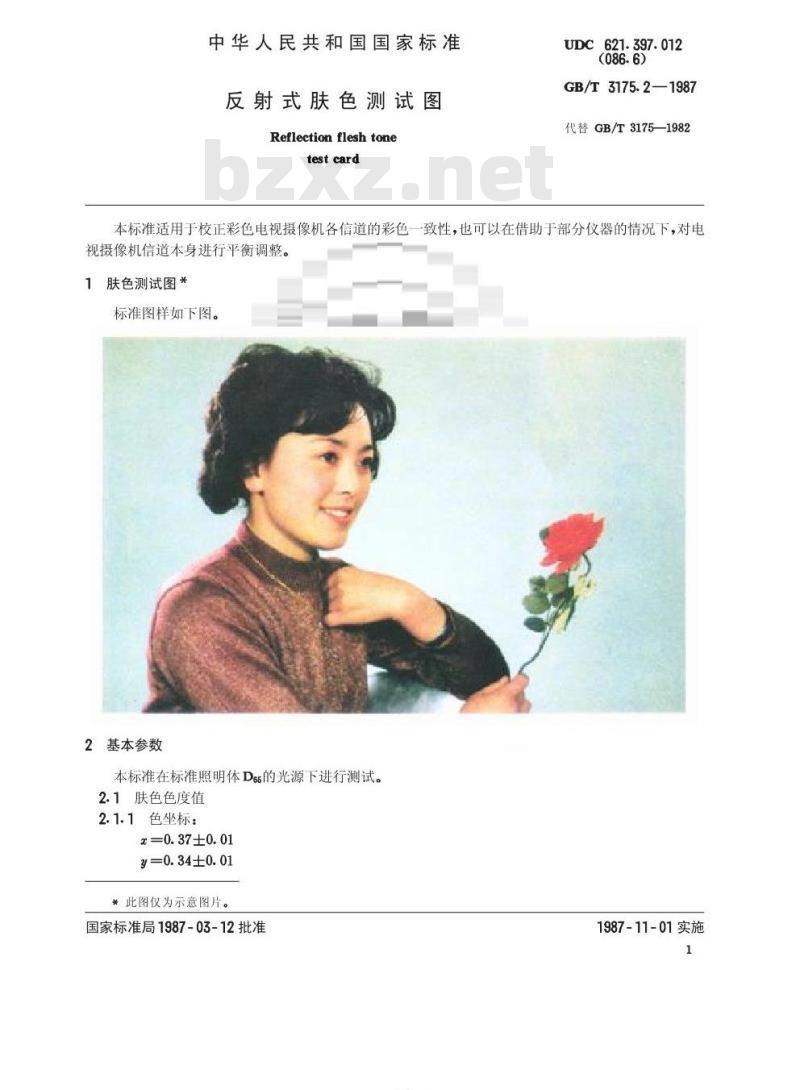

中华人民共和国国家标准
反射式肤色测试图
Reflection flesh tone
test card
UDC621.397.012
GB/T3175.2—1987
代替GB/T3175—1982
本标准适用于校正彩色电视摄像机各信道的彩色一致性，也可以在借助于部分仪器的情况下，对电视摄像机信道本身进行平衡调整。肤色测试图*
标准图样如下图。
2基本参数
本标准在标准照明体D66的光源下进行测试。2.1肤色色度值
2.1.1色坐标：
=0.37±0.01
=0.34±0.01
*此图仅为示意图片。
国家标准局1987-03-12批准
IKAONTKAca-
1987-11-01实施

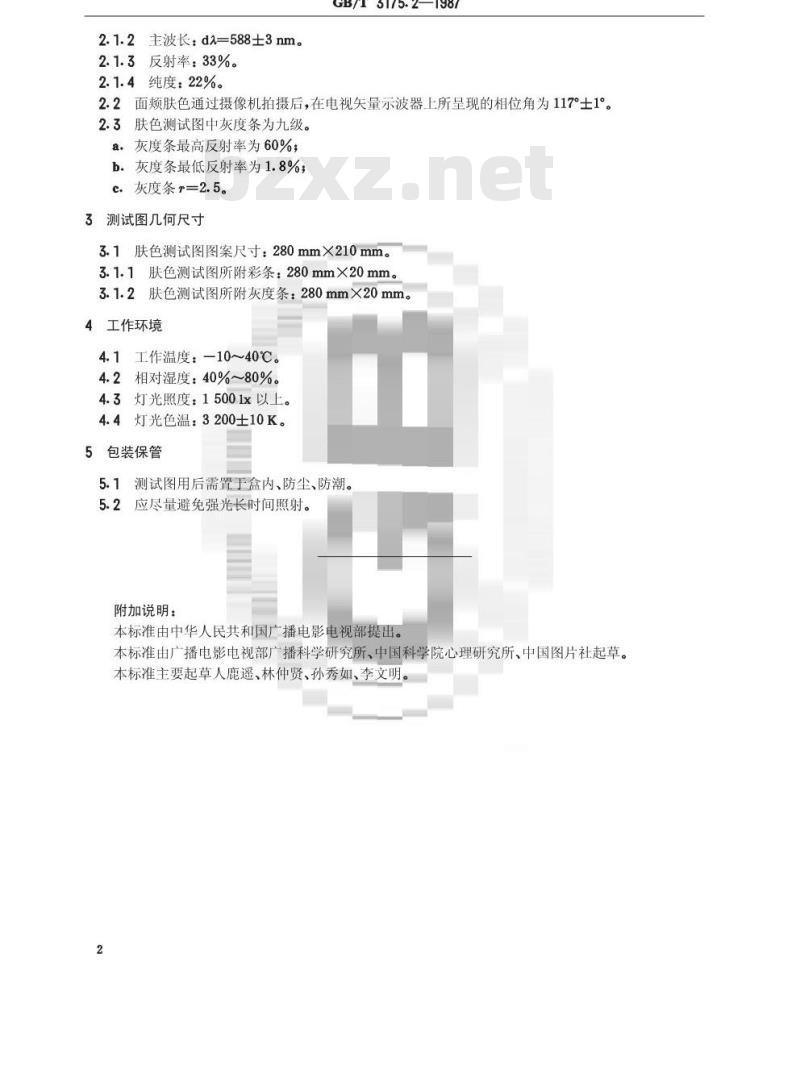

2.1.2主波长：d入=588±3nm。
2.1.3反射率：33%。
2.1.4纯度：22%。
GB/T3175.2—1987
2.2面颊肤色通过摄像机拍摄后，在电视矢量示波器上所呈现的相位角为117°土12.3肤色测试图中灰度条为九级。a.灰度条最高反射率为60%；
b．灰度条最低反射率为1.8%；
c。灰度条r=2.5。免费标准bzxz.net
3测试图几何尺寸
3.1肤色测试图图案尺寸：280mm×210mm。3.1.1肤色测试图所附彩条：280mm×20mm。3.1.2肤色测试图所附灰度条：280mm×20mm。4工作环境
4.1工作温度：-10~40℃。
4.2相对湿度：40%~80%。
4.3灯光照度：15001x以上。
4.4灯光色温：3200士10K。
5包装保管
5.1测试图用后需置于盒内、防尘、防潮。5.2应尽量避免强光长时间照射。附加说明：
本标准由中华人民共和国广播电影电视部提出。本标准由广播电影电视部广播科学研究所、中国科学院心理研究所、中国图片社起草。本标准主要起草人鹿遥、林仲贤、孙秀如、李文明。2
