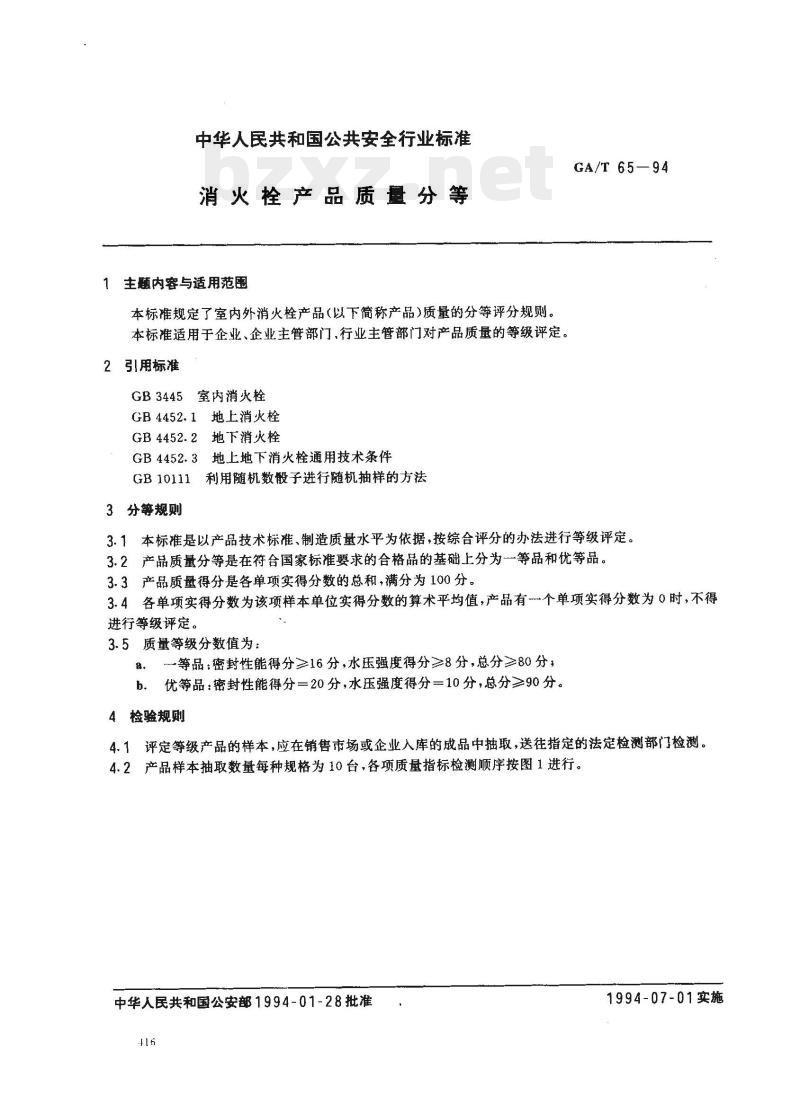

中华人民共和国公共安全行业标准消火栓产品质量分等
1主题内容与适用范围
本标准规定了室内外消火栓产品(以下简称产品)质量的分等评分规则。本标准适用于企业、企业主管部门、行业主管部门对产品质量的等级评定。2、引用标准
GB3445室内消火栓
GB4452.1地上消火栓
GB4452.2地下消火栓
GB4452.3地上地下消火栓通用技术条件GB10111利用随机数般子进行随机抽样的方法3分等规则
GA/T 65—94
3.1本标准是以产品技术标准、制造质量水平为依据，按综合评分的办法进行等级评定。3.2产品质量分等是在符合国家标准要求的合格品的基础上分为一等品和优等品。3.3产品质量得分是各单项实得分数的总和，满分为100分。3.4各单项实得分数为该项样本单位实得分数的算术平均值，产品有个单项实得分数为0时，不得进行等级评定。
3.5质量等级分数值为：
a，一等品：密封性能得分≥16分，水压强度得分≥8分，总分≥80分，b．优等品：密封性能得分=20分，水压强度得分一10分，总分≥90分。4检验规则
4.1评定等级产品的样本，应在销售市场或企业入库的成品中抽取，送往指定的法定检测部门检测。4.2产品样本抽取数量每种规格为10台，各项质量指标检测顺序按图1进行。中华人民共和国公安部1994-01-28批准16
1994-07-01实施

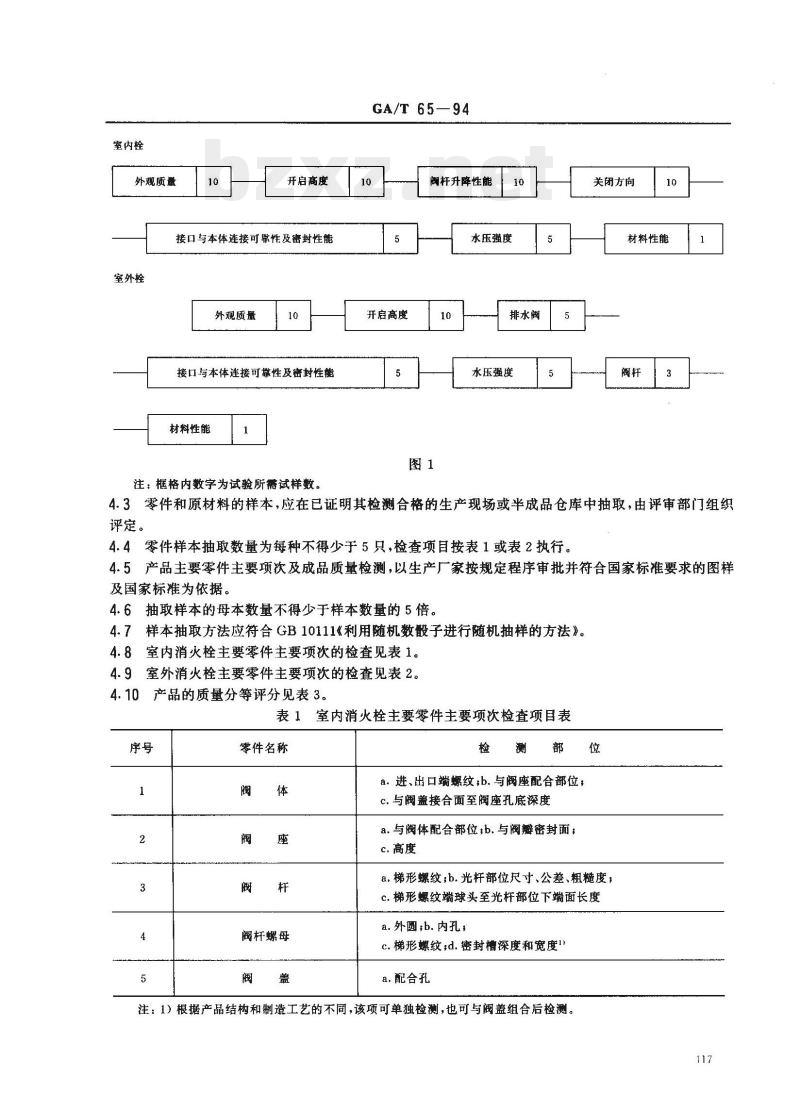

室内栓
外观质量
开启高度
接口与本体连接可靠性及密封性能室外栓
外观质量
接口与本体连接可靠性及密封性能材料性能
注：框格内数字为试验所需试样数。GA/T 65—94
阀杆升降性能
水压强度
开启高度
排水阀
水压强度
关闭方向
材料性能
4.3零件和原材料的样本，应在已证明其检测合格的生产现场或半成品仓库中抽取，由评审部门组织评定。
4.4零件样本抽取数量为每种不得少于5只，检查项目按表1或表2执行。4.5产品主要零件主要项次及成品质量检测，以生产厂家按规定程序审批并符合国家标准要求的图样及国家标准为依据。
4.6抽取样本的母本数量不得少于样本数量的5倍。4.7样本抽取方法应符合GB10111《利用随机数殷子进行随机抽样的方法》。4.8室内消火栓主要零件主要项次的检查见表1。4.9室外消火栓主要零件主要项次的检查见表2。4.10产品的质量分等评分见表3。表1室内消火栓主要零件主要项次检查项目表序号
零件名称
阀杆螺母
检測部
a.进、出口端螺纹b.与阀座配合部位，c.与阀盖接合面至阀座孔底深度a.与阀体配合部位;b.与阀瓣密封面；c.高度
旺，梯形螺纹；b.光杆部位尺寸、公差、粗糙度c.梯形螺纹端球头至光杆部位下端面长度a.外圆;b.内孔
c.梯形螺纹;d.密封槽深度和宽度1a.配合孔
注：1）根据产品结构和制造工艺的不同，该项可单独检测，也可与阀盖组合后检测。117
GA/T 65—94

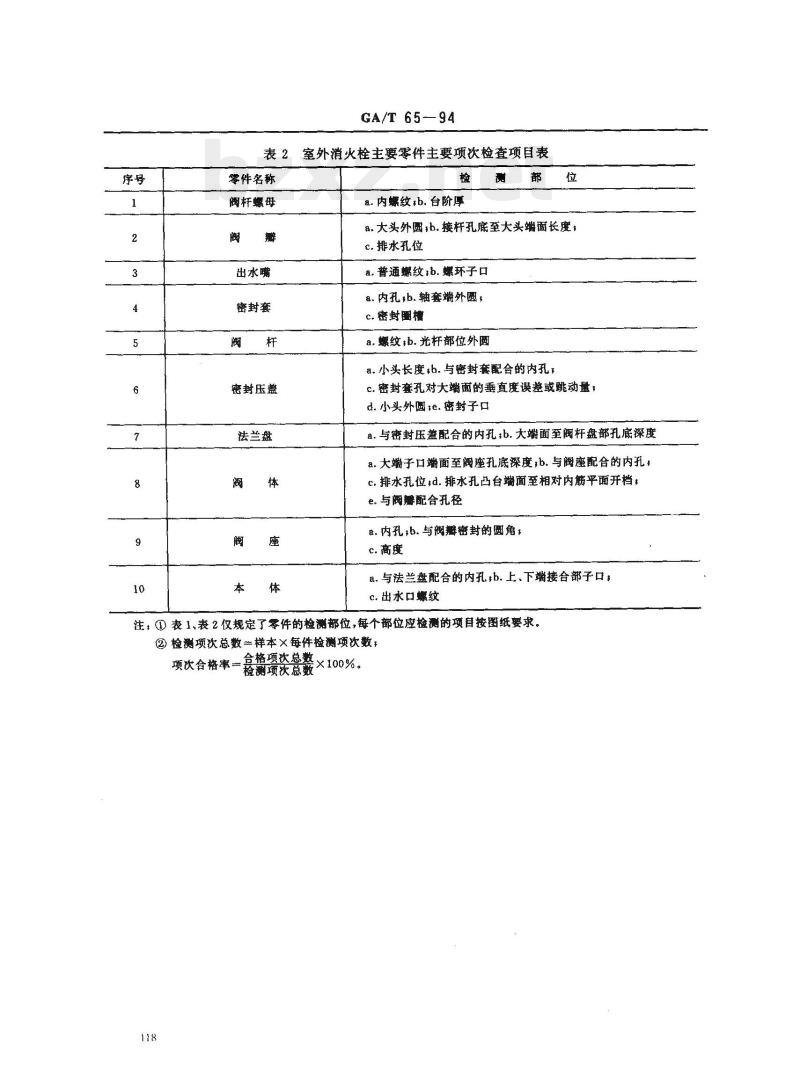

表2室外消火栓主要零件主要项次检查项目表零件名称
阀杆螺母
出水嘴
密封套
密封压盖
法兰盘
检测部位
a.内螺纹b.台阶厚
8.大头外圆，b.接杆孔底至大头蜡面长度，c.排水孔位
a.普通螺纹:b.螺环子口
&.内孔,b.轴套端外圆，
C.密封围槽
a.螺纹;b.光杆部位外圆
a.小头长度，b.与密封套配合的内孔，c.密封套孔对大端面的垂直度误差或跳动量，d.小头外圆;e.密封子口
a.与密封压盖配合的内孔;b.大面至阀杆盘部孔底深度a.大子口端面至阀座孔底深度，b.与阀座配合的内孔c.排水位d.排水孔凸台端面至相对内筋平面开档，e.与阀瓣配合孔径
,内孔;b.与阀瓣密封的圆角wwW.bzxz.Net
a.与法兰盘配合的内孔;b.上、下端接合部子口，c.出水口螺纹
注：①表 1、表 2 仅规定了零件的检测部位,每个部位应检测的项目按图纸要求。②检测项次总数一样本×每件检测项次数；合格项玖总数
项次合格率=
×100%。
检测项次总数
GA/T 65---
国士业
and2>sd > Ndt't
程的性
sa nag
敏帼吗
产品性能质量

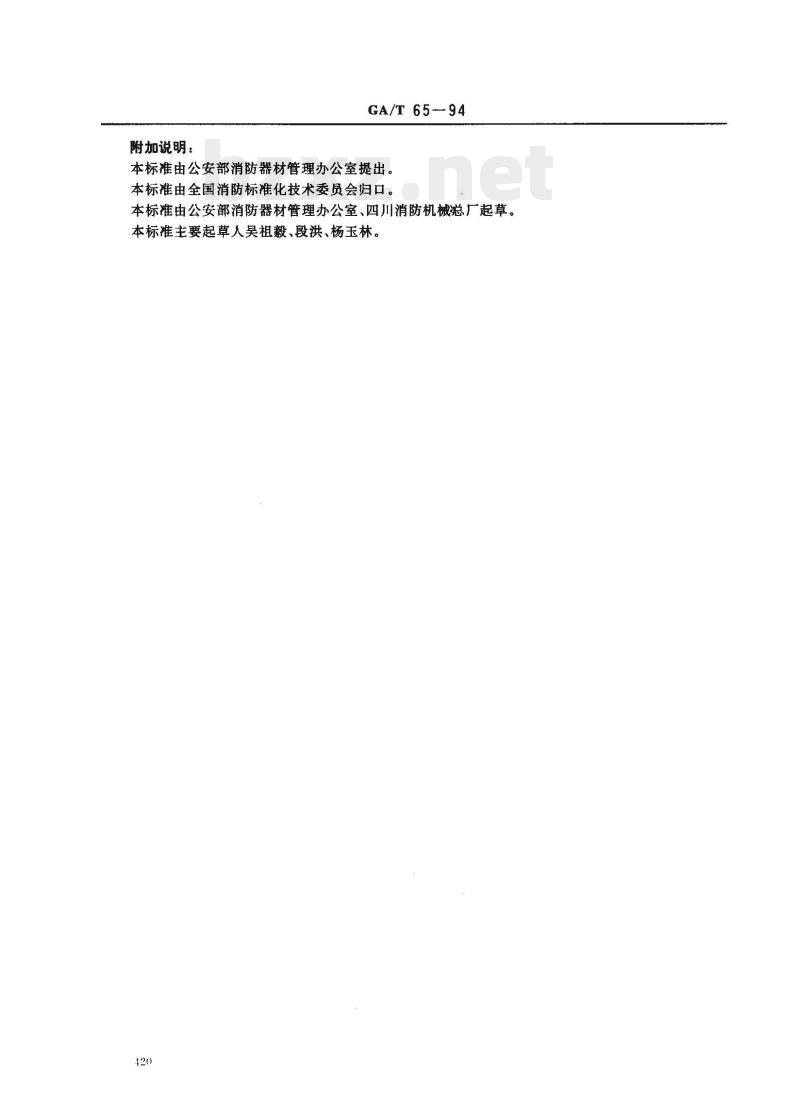

附加说明：
GA/T65-94
本标准由公安部消防器材管理办公室提出。本标准由全国消防标准化技术委员会归口。本标准由公安部消防器材管理办公室、四川消防机械总厂起草。本标准主要起草人吴祖毅、段洪、杨玉林。20
