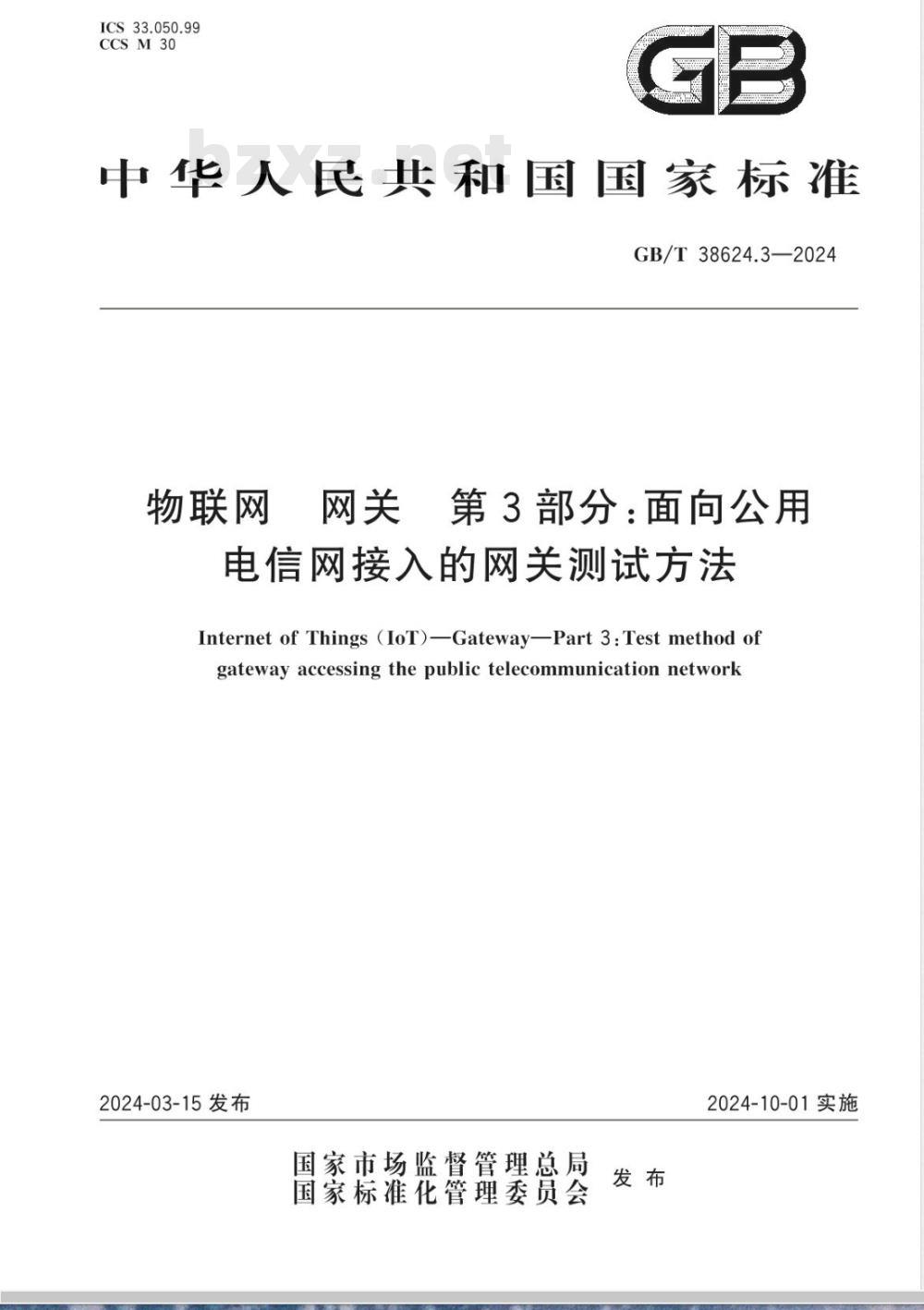

ICS33.050.99
CCSM30
中华人民共和国国家标准
GB/T38624.3—2024
物联网
网关　第3部分：面向公用
电信网接入的网关测试方法
Internet of Things (IoT)GatewayPart3:Test method ofgateway accessing the public telecommunication network2024-03-15发布
国家市场监督管理总局
国家标准化管理委员会
2024-10-01实施

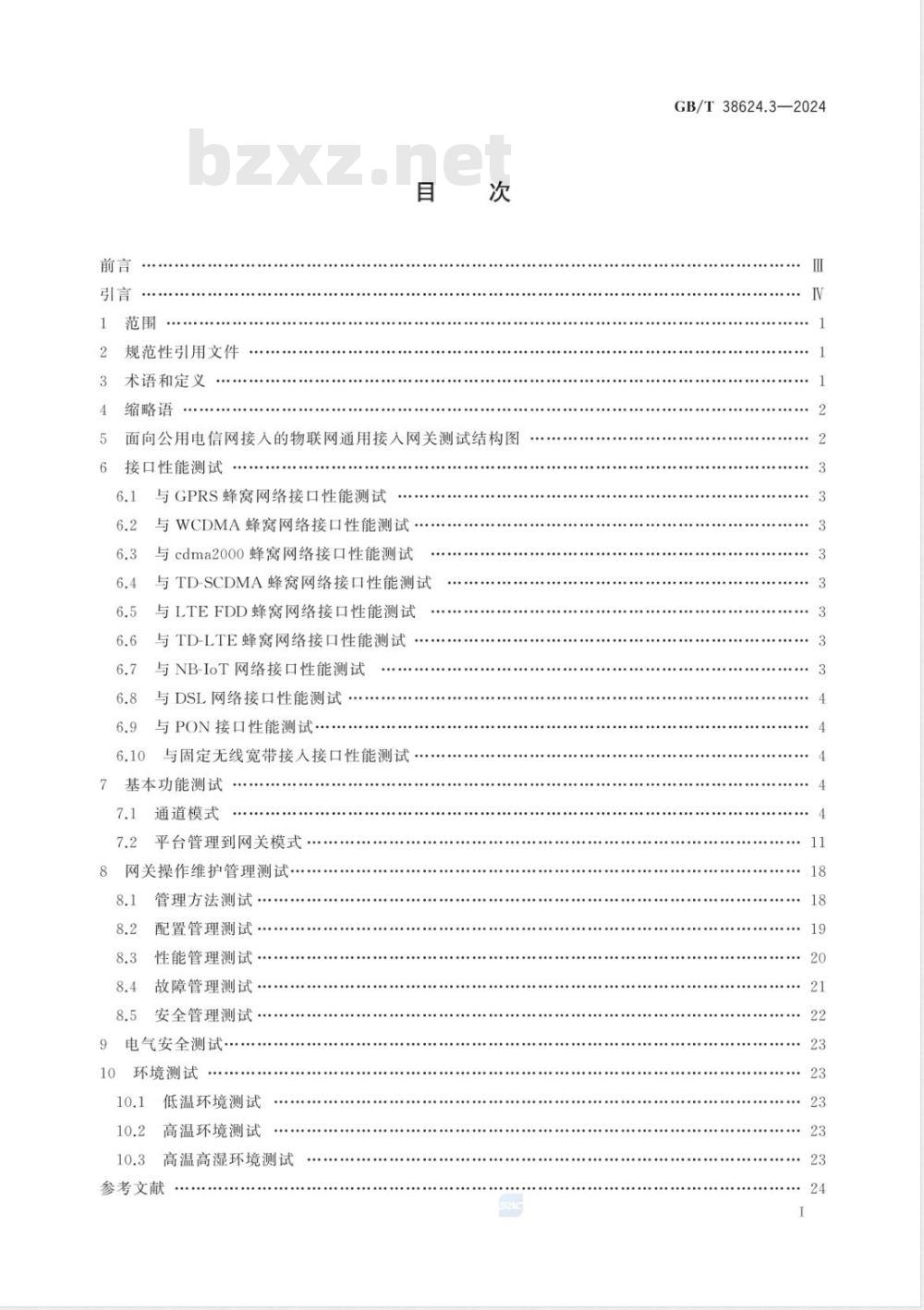

规范性引用文件
术语和定义
缩略语
面向公用电信网接入的物联网通用接入网关测试结构图接口性能测试
与GPRS蜂窝网络接口性能测试
与WCDMA蜂窝网络接口性能测试
与cdma2000蜂窝网络接口性能测试与TD-SCDMA蜂窝网络接口性能测试与LTEFDD蜂窝网络接口性能测试与TD-LTE蜂窝网络接口性能测试.
与NB-IoT网络接口性能测试
与DSL网络接口性能测试
与PON接口性能测试
与固定无线宽带接人接口性能测试基本功能测试
通道模式
平台管理到网关模式
网关操作维护管理测试
管理方法测试·
配置管理测试
性能管理测试
故障管理测试
安全管理测试
电气安全测试
10环境测试
低温环境测试
高温环境测试
高温高湿环境测试
参考文献
GB/T38624.3—2024

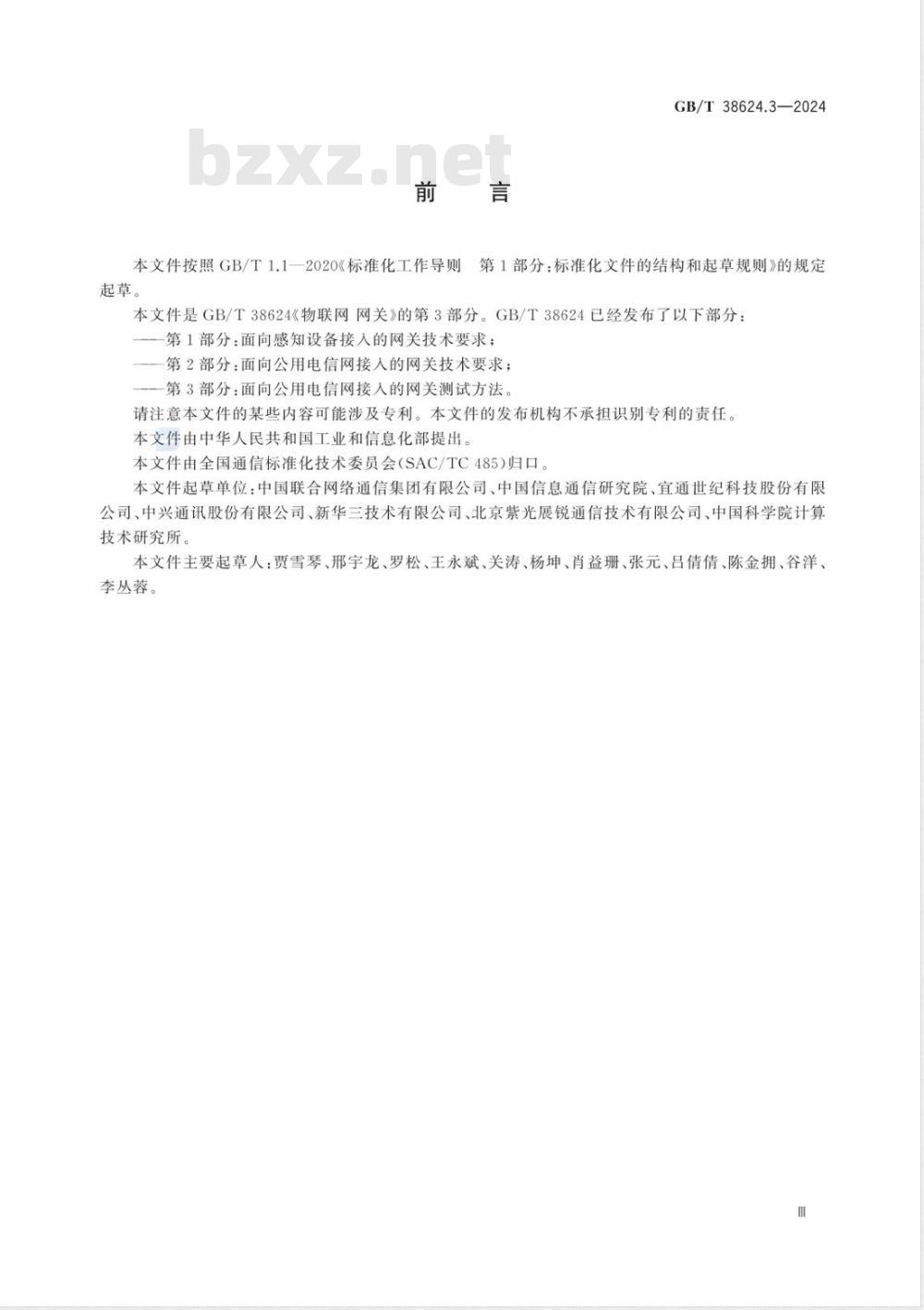

本文件按照GB/T1.1一2020《标准化工作导则起草。
GB/T38624.3—2024
第1部分：标准化文件的结构和起草规则》的规定本文件是GB/T38624《物联网网关》的第3部分。GB/T38624已经发布了以下部分：第1部分：面向感知设备接入的网关技术要求；第2部分：面向公用电信网接人的网关技术要求；第3部分：面向公用电信网接人的网关测试方法。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中华人民共和国工业和信息化部提出。本文件由全国通信标准化技术委员会（SAC/TC485）归口。本文件起草单位：中国联合网络通信集团有限公司、中国信息通信研究院、宜通世纪科技股份有限公司、中兴通讯股份有限公司、新华三技术有限公司、北京紫光展锐通信技术有限公司、中国科学院计算技术研究所。
本文件主要起草人：贾雪琴、邢宇龙、罗松、王永斌、关涛、杨坤、肖益珊、张元、吕倩倩、陈金拥、谷洋、李丛蓉。
GB/T38624.3—2024
端到端的物联网网络一般由传感网和公用电信网组成。传感网连接感知设备；公用电信网连接本地传感网与远程物联网应用。物联网网关是连接传感网与公用电信网的重要网络设备。目前是面向公用电信网接人的物联网网关进行标准化和标准化测试的有利时机和关键时期，尽早明确面向公用电信网接入的物联网通用接人网络测试要求，以指导物联网网关的生产和系统部署。GB/T38624《物联网网关》涉及公用电信网接入相关技术和非公用电信网接人相关技术，为了聚焦不同标准化对象，拟由三个部分构成。第1部分：面向感知设备接入的网关技术要求。目的在于规范面向感知设备接入的物联网网关功能要求和通用数据配置要求第2部分：面向公用电信网接入的网关技术要求。目的在于规范面向公用电信网络接人的网关的网络接口、通用技术要求、配置和管理要求、安全要求。第3部分：面向公用电信网接入的网关测试方法。目的在于根据第2部分的技术要求，描述面向物联网网关的测试方法
1范围
物联网网关第3部分：面向公用
电信网接入的网关测试方法
GB/T38624.3—2024
本文件规定的测试方法针对GB/T38624.2一2021中定义的两类物联网网关服务模式，即通道模式和平台管理到网关模式，描述了面向公用电信网接人的物联网通用接入网关的测试方法，包括接口性能测试、基本功能测试、网关操作维护管理测试、电气安全测试，以及环境测试。本文件适用于面向公用电信网接入的物联网网关设备测试。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T38624.2—2021
物联网网关第2部分：面向公用电信网接人的网关技术要求YD/T1055一2005接人网设备测试方法一不对称数字用户线（ADSL）YD/T1215—200690011800MHZTDMA数字蜂窝移动通信网司通用分组无线业务（GPRS）
设备测试方法：移动台
YD/T1777.1—2015
2GHzTD-SCDMA数字蜂窝移动通信网高速下行分组接人（HSDPA)终端设备测试方法
第1部分：基本功能、业务和性能测试YD/T1809—2013
接人网设备测试方法以太网无源光网络（EPON)系统互通性YD/T1995—2009
接人网设备测试方法吉比特的无源光网络（GPON）YD/T2278—2011
YD/T2521—2013
接人网设备测试方法第二代甚高速数字用户线（VDSL2）800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD)（第三阶段)空中接口测试方法网络兼容性YD/T2576.5—2013
分网络兼容性测试
TD-LTE数字蜂窝移动通信网终端设备测试方法（第一阶段）第5部
第5部此内容来自标准下载网
YD/T2578.5一2013LTEFDD数字蜂窝移动通信网终端设备测试方法（第一阶段）网络兼容性测试
YD/T2736.2—20152GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第六阶段）增强型高速分组接人（HSPA十）第2部分：网络兼容性测试YD/T3338—2018面向物联网的蜂窝窄带接人（NB-IoT)终端设备测试方法YDB011一2007固定宽带无线接入设备测试方法：用户站YDB024一2008固定宽带无线接入系统接口协议测试方法：空中接口3术语和定义
本文件没有需要界定的术语和定义。GB/T38624.3—2024
4缩略语
下列缩略语适用于本文件。
ADSL：不对称数字用户线（AsymmetricDigitalSubscriberLine）CDMA：码分多址（CodeDivisionMultipleAccess）cdma2000：码分多址2000（CodeDivisionMultipleAccess2000）DHCP：动态主机配置协议（DynamicHostConfigurationProtocol）DSL：数字用户线路（DigitalSubscriberLine）eMTC：增强型机器类型通信（enhancedMachine-TypeCommunication）EPON：以太网无源光网络（EthernetPassiveOpticalNetwork）FDD：频分双工（FrequencyDivisionDual)GPON：吉比特的无源光网络（GigabitPassiveOpticalNetwork）GPRS：通用分组无线服务技术（GeneralPacketRadioService）HRPD：高速分组数据（HighRatePacketData）HSDPA：高速下行分组接人（HighSpeedDownlinkPacketAccess）HSPA十：增强型高速分组接人（High-SpeedPacketAccess+）HTTP：超文本传输协议（HyperTextTransferProtool)HTTPS：安全套接层上的超文本传输协议（HyperTextTransferProtocoloverSecureSocketLayer）LTE：长期演进（LongTermEvolution）NB-IOT：窄带物联网（NarrowBandInternetofThings）PON：无源光纤网络（PassiveOpticalNetwork）PPPoE：以太网上的点对点协议（PointtoPointProtocoloverEthernet）SSL：安全套接层（SecureSocketsLayer）TD-LTE：时分-长期演进Time(Division-LongTermEvolution)TD-SCDMA：时分-同步码分多址（TimeDivision-SynchronousCodeDivisionMultipleAccess）TDMA：时分多址（TimeDivisionMultipleAddress)）TLS：传输层安全（TransportLayerSecurity）VDSL：甚高速数字用户线（VeryHighSpeedDigitalSubscriberLine）VoIP：基于网络协议传输的语音（VoiceoverInternetProtocol）WCDMA：宽带码分多址Wideband(CodeDivisionMultipleAccess）5面向公用电信网接入的物联网通用接入网关测试结构图面向公用电信网络接入的物联网通用接人网关测试结构见图1。主要技术组件包括a)
传感器设备：具有将被测的物理量或化学量转变成电信号，并具有数据处理、通信等能力的电子设备。为了简化，本文件后续章节把传感器设备称为“节点”。b）
物联网网关：具有数据存储能力、计算能力和协议转换能力等，通过北向接口与管理平台、业务平台、物联网应用建立通信连接和通过南向接口与传感器设备进行通信的实体。技术要求按照GB/T38624.2—2021的规定。
公用电信网络：为企业、消费者等用户提供公共电信服务的网络。c）
管理平台：具有管理物联网网关能力的平台。业务平台：为多个/多种物联网应用提供通用软硬件能力的系统。f)
GB/T38624.3—2024
物联网应用：根据企业、消费者等用户需求，实现具体业务逻辑的软硬件系统。物联网
业务平台
管理平台
公用电信网络
物联网
传感器设务备
6接口性能测试
6.1与GPRS蜂窝网络接口性能测试物联网
网关测试结构图
与GPRS蜂窝网络接口的性能测试应按照YD/T1215一2006第6章的规定。6.2与WCDMA蜂窝网络接口性能测试与WCDMA蜂窝网络接口的性能测试应按照YD/T2736.22015第18章的规定。6.3与cdma2000蜂窝网络接口性能测试与cdma2000蜂窝网络接口的性能测试应按照YD/T2521一2013第10章的规定。6.4与TD-SCDMA蜂窝网络接口性能测试与TD-SCDMA蜂窝接口的性能测试应按照YD/T1777.1一2015第7章的规定。6.5与LTEFDD蜂窝网络接口性能测试与LTEFDD蜂窝网络的接口性能测试应按照YD/T2578.5一2013第11章的规定。6.6与TD-LTE蜂窝网络接口性能测试与TD-LTE蜂窝网络的接口性能测试应按照依照YD/T2576.5一2013第12章的规定。6.7与NB-IoT网络接口性能测试
与NB-IoT网络的接口性能测试应按照YD/T3338一2018第6章的规定。3
GB/T38624.3—2024
3与DSL网络接口性能测试
与ADSL网络接口的性能测试应按照YD/T1055一2005第6章～第10章的规定；与VDSL2网络接口的性能测试应按照YD/T2278一2011第5章～第8章的规定。6.9与PON接口性能测试
与GPON网络接口的性能测试应按照YD/T1995一2009第5章～第12章的规定；与EPON网络接口的性能测试应按照YD/T1809一2013第5章～第7章的规定。6.10与固定无线宽带接入接口性能测试与固定无线宽带接人接口的性能测试应按照YDB011—2007第5章～第8章、YDB024一2008第5章和第6章的规定。
7基本功能测试
7.1通道模式
7.1.1与公众电信网互通功能测试7.1.1.1
测试目的
验证网关在通道模式下将无线传感器网络节点的数据透传到业务平台的功能。7.1.1.2
测试配置
搭建测试环境，见图2。
在网关和电信网络之间安装电信网络协议分析仪；在网关和传感网络测试节点之间安装传感网网络协议分析仪。
注：网络协议分析仪是一种监视数据通信系统中的数据流、检验数据交换是否正确地按照协议的规定进行的专用测试工具。电信网络协议分析仪具备电信网络协议分析功能；传感网网络分析仪具备传感网络协议分析功能。业务半台
电信网络
节点1
节点2
管理平台
电信网络协议
分析仪
传感网网络
协议分析仪
传感网络
测试环境配置
测试步骤
测试步骤如下：
触发节点1向业务平台进行数据上报；通过传感网络协议分析仪得到节点1上传的数据域载荷D1；通过电信网络协议分析仪得到网关上传的数据域载荷D2；比较步骤b)和步骤c)得到的数据域载荷D1和数据域载荷D2预期结果
数据域载荷D1和数据域载荷D2相同。7.1.2
与无线传感器网络互通功能测试7.1.2.1
数据传输
7.1.2.1.1测试目的
验证网关在通道模式下与节点的数据传输功能。测试配置
7.1.2.1.2
见7.1.1.2。
7.1.2.1.3
测试步骤
测试步骤如下：
网关设备运行正常，与节点建立关联；业务平台发送目的地址为某个节点的数据包；GB/T38624.3—2024
业务平台向所测试传感器网络的网关发送目的地址为广播地址的数据包；节点发送目的地址为业务平台的数据包；在网关处查看数据包跟踪。
7.1.2.1.4
预期结果
预期结果如下：
7.1.2.1.3步骤b)中，相应节点正确收到并解析数据包；7.1.2.1.3步骤c)中，所有节点正确收到并解析数据包；b）
7.1.2.1.3步骤d)中，业务平台正确收到并解析数据包；c）
7.1.2.1.3步骤e)中，网关处数据包跟踪显示正确，解析正确。d)
传感网络组网
7.1.2.2.1
测试目的
验证网关在通道模式下的传感网络组网功能。7.1.2.2.2
测试配置
见7.1.1.2。
