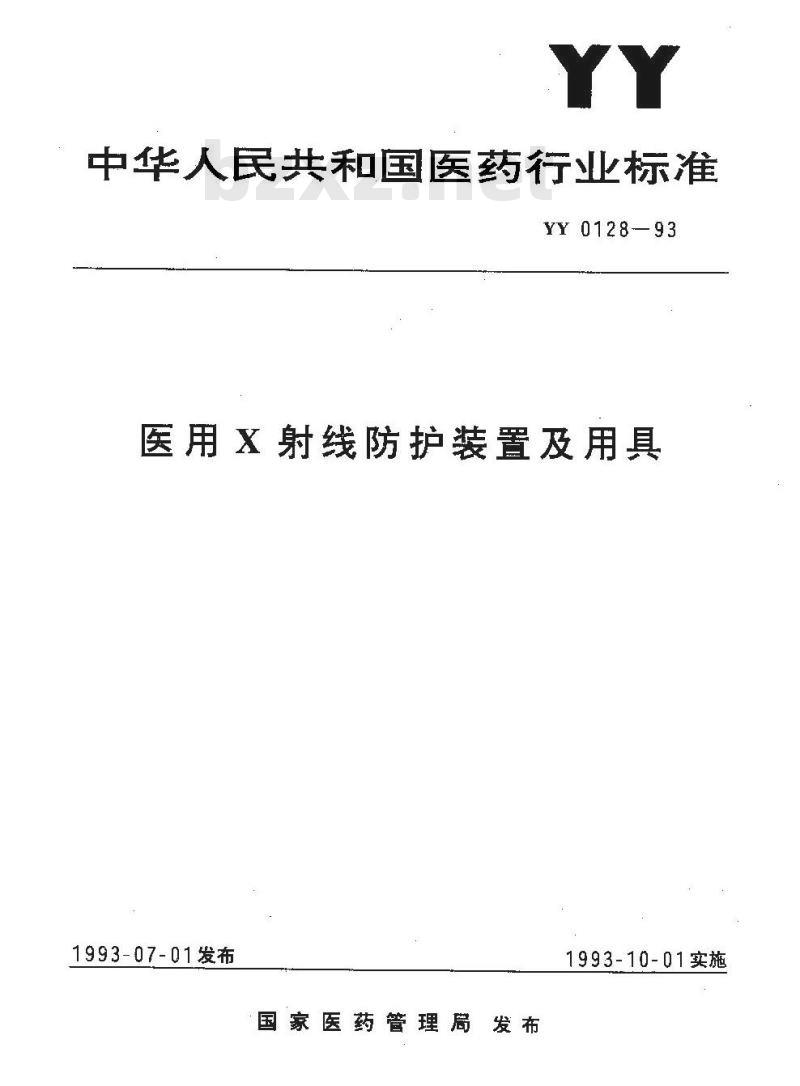

【YY医药标准】 医用X射线防护装置及用具

中华人民共和国医药行业标准
YY0128—93
医用X射线防护装置及用具
1993-07-01发布
国家医药管理局发布
1993-10-01实施
中华人民共和国医药行业标准
医用X射线防护装置及用具
1主题内容与适用范围
YY0128—93
代替 ZB C43 017~022 89
1.1本标准规定了医用X射线防护装置（医用X射线防护屏、医用X射线防护室、医用X射线防护椅）及用具（医用X射线防护裙、医用X射线防护手套）的型式、技术要求及试验方法。1.2本标准适用于医用X射线防护屏（以下简称屏）、医用X射线防护室（以下简称室）、医用X射线防护椅（以下简称椅）、医用X射线防护裙（以下简称裙）和医用X射线防护手套（以下简称手套）。上述产品适用于X射线的防护。
2引用标准
GB528硫化橡胶拉伸性能的测定
硫化橡胶撕裂强度的测定方法(直角型）GB530
橡胶邵尔A型硬度试验方法
GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829阁期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）ZBC30003.1医疗器械油漆涂层分类、技术条件ZBC30003.2003.6医疗器械油漆涂层测定方法YY0076金属制件的镀层分类，技术要求HG4-845橡胶热空气老化试验方法3通则
3.1医用X射线防护装置及用具应符合本标准的要求，并按规定程序所批准的图样及文件制造。3.2医用X射线防护装置的电镀件应符合YY0076中规定的V类要求。3.3医用X射线防护装置的油漆应符合ZBC30003.1~003.6中规定的3类要求。3.4医用X射线防护装置及用具的表面应平整，结构牢固，医用X射线防护装置的各结合部应无裂损、开脱现象。屏蔽部分可采用分层结构，其内衬物不得有坠落现象。3.5如需有观察窗，则观察窗的有效尺寸应不小于140mm×190mm，其透光率不得低于80%。3.6运输试验：包装后的装置类产品应进行运输试验，即在三级公路的路面上，将包装件固定于载重车的中后部，以25～40km/h的车速行驶。行驶距离为200km。4技术要求
4.1.1屏分为单联、双联和三联三种型式，其总宽度应不小于900mm，有效高度应不小于1800mm。4.1.2屏的铅当量（包括观案窗）应不低于0.5mmPb。4.1.3屏应装有便于移动的脚轮，其移动应灵活、平稳，当倾斜10°放开后，屏不得翻倒。4.1.4屏必须有观案窗。观察窗中心距地面高度应在1500~1600mm之间。国家医药管理局1993-07-01批准YYKAONKAca
1993-10-01实施
YY 0128-93

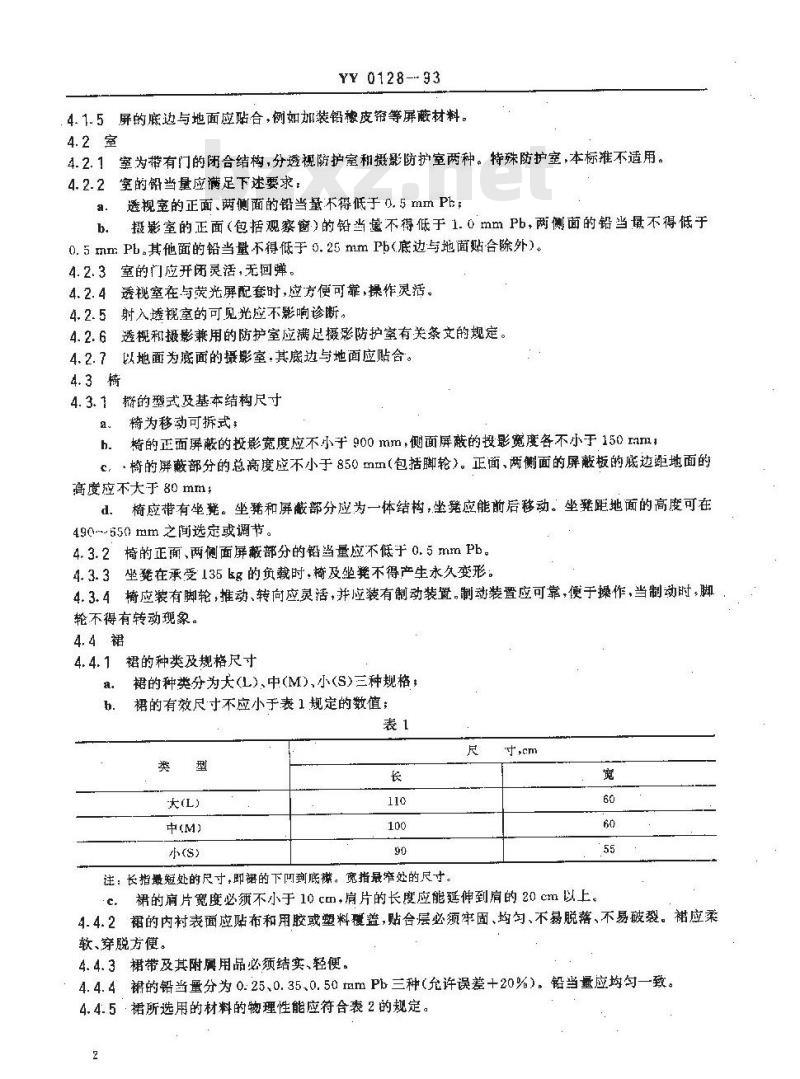

4.1.5屏的底边与地面应贴合，例如加装铅稳皮带等屏蔽材料。4.2室
4.2.1室为带有门的闭合结构，分透视防护室和摄影防护室两种。特殊防护室，本标准不适用。4.2.2室的铅当量应满足下述要求，透视室的正面、两侧面的铅当量不得低于0.5mmPb；a.
b.摄影室的正面（包括观察窗）的铅当量不得低于1.0mmPb，两侧面的铅当最不得低于0.5mmPb.其他面的铅当量不得低于0.25mmPb<底边与地面贴合除外）。4.2.3室的门应开闭灵活，无回弹。4.2.4透视室在与荧光屏配套时，应方便可靠，操作灵活、4.2.5射入透视室的可见光应不影响诊断。4.2.6透视和摄影兼用的防护室应满足摄影防护室有关条文的规定。4.2.7以地面为底面的摄影室，其底边与地面应贴合。4.3椅
4.3.1播的型式及基本结构尺寸
樹为移动可拆式：
椅的正面屏蔽的投影宽度应不小于900mm，侧面屏蔽的投影宽度各不小于150mm；h.
c·椅的屏蔽部分的总高度应不小于850mm（包括脚轮）。正面、两侧面的屏蔽板的底边距地面的高度应不大于80mm;
d、椅应带有垒。坐和屏蔽部分应为一体结构，坐应能前后移动。坐距地面的高度可在490-650mm之间选定或调节。
4.3.2椅的正雨、两侧面屏蔽部分的铅当量应不低于0.5mmPb。4.3.3坐凳在承受135kg的负载时，椅及坐不得产生永久变形：4.3.4椅应装有脚轮，推动、转向应灵活，并应装有制动装置，制动装置应可靠，便于操作，当制动时，脚轮不得有转动现象。
4.4.1裙的种类及规格尺寸
裙的种类分为大(L),中(M),小(S)三种规格；裙的有效尺寸不应小于表1规定的数值；表1
大(L)
中(M)
小(s)
时，cm
注：长指册短处的尺寸，即裙的下叫到底襟。宽指最窄处的尺寸。c.裙的肩片宽度必须不小于10cm，肩片的长度应能延伸到肩的20cm以上，4.4.2裙的内衬表面应贴布和用胶或塑料覆盖，贴合层必须牢固、均勾、不易脱落、不易破裂。裙应柔软、穿脱方便。
4.4.3裙带及其附属用品必须结实、轻便。4.4.4裙的铅当量分为0.25、0.35.0.50mmPb三种（允许误差+20%）。铅当量应均匀一致。4.4.5·裙所选用的材料的物理性能应符合表2的规定。2
扯蜥强度，MPa(kgf/cm2)
扯断伸长率，%
扯断永久变形,%
娅度(邵尔A)
批断降低率,%
老化试验
伸长率降低率，%
硬度变化
撕裂蕴度，N/mtkg//cm）

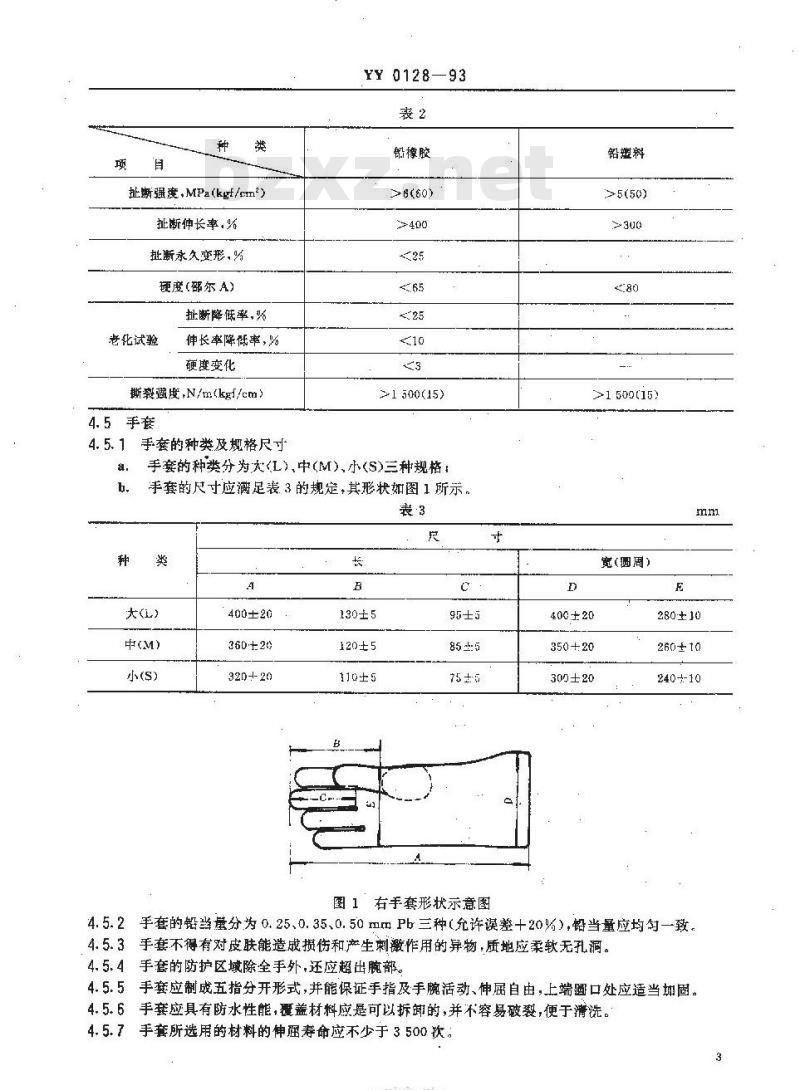

4.5手套
4.5、1手套的种类及规格尺寸
YY 0128—93
铅橡胶
>6(60)
21 500(15)
手套的种类分为大大(L)
中(M)
小(s)
400±20
360±20
320--20
130±5
120±5
110±5
95±5
右手套形状示意图
>5(50)
>1 500(15)
宽(圆周)
400±20
350+20
300±20
280±10
260±to
240±-10
4.5.2手套的铅当量分为0.25、0.35、0.50mmPb三种（允许误差+20%），铅当量应均匀一致4.5.3手套不得有对皮肤能造成损伤和产生刺激作用的异物，质地应柔软无孔洞。4.5.4手套的防护区域除全手外，还应超出腕部。4.5.5手套应制成五指分开形式，并能保证手指及手腕活动、伸屈自由，上端通口处应适当加固。4.5.6手套应具有防水性能，覆盖材料应是可以拆卸的，并不容易破裂，便于清洗。4.5.7手套所选用的材料的伸屈寿命应不少于3500次。3
LYIKAONYKACa
YY 0128--93

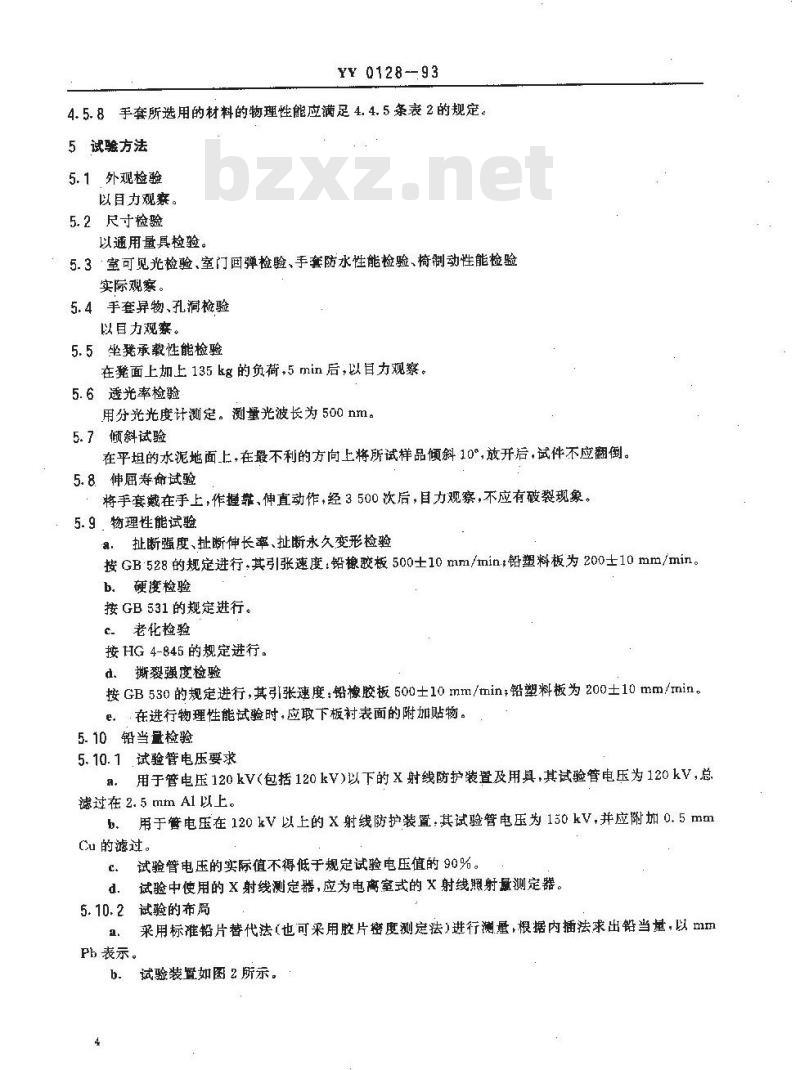

4.5.8手套所选用的材料的物理性能应满足4.4.5条表2的规定。5试驱方法
5. 1外观检验
以目力观察。
5.2尺寸检验
以通用量具检验。
5.3室可见光检验、室门回弹检验、手套防水性能检验、椅制动性能检验实际观察。
5.4手套异物、孔洞检验
以目力观赛。
5.5坐瑟承载性能检验
在窥面上加上135kg的负荷，5min后，以目力观察。5.6透光率检验
用分光光度计测定。测量光波长为500nm。5.7倾斜试验
在平坦的水泥地面上，在最不利的方向上将所试样品倾斜10°，放开后，试件不应翻倒。5.8伸筹命试验
将手套裁在手上，作握靠、伸直动作，经3500次后，目力观察，不应有破裂现象。5.9、物理性能试验
a，扯断强度、扯断伸长率、扯断永久变形检验按GB528的规定进行，其引张速度：铅橡胶板500士10mm/min.铅塑料板为200士10mm/min。b.硬度检验
按 GB 531的规定进行。
c.老化检验
按HG4-845的规定进行。
d、撕裂强度检验
按GB530的规定进行，其引张速度：铅橡胶板500士10mm/min；铅塑料板为20010mm/min。e，在进行物理性能试验时，应取下板衬表面的附加贴物。5.10铅当量检验
5.10.1试验管电压要求
a，用于管电压120kV（包括120kV)以下的X射线防护装置及用具，其试验管电压为120kV，总滤过在 2. 5 mm Al 以上。
b、用于管电压在120 kV以上的×射线防护装置，其试验管电压为150kV,并应附加0.5mmCu 的滤过。
试验管电压的实际值不得低于规定试验电压值的90%。c
试验中使用的X射线测定器，应为电离室式的X射线照射量测定器。d.
5. 10.2试验的布局
采用标准铅片替代法（也可采用胶片密度测定法）进行测量，根据内插法求出铅当量，以mma.
Ph表示。
试验装置如图 2 所示。
附加过
恩东器
YY0128—93
X射线入射面
100 = 10cm
图2试验装置布置
标准铅片
或被试样品
测定器
测中心
用标准铅片进行测邀时，每次不得少于3点，每点不得少于3次，取其平均值。三点测量取其最低值。所选用的标准铅片的厚度，应覆盖和接近被试样品铅当量的数值。d。标准铅片的纯度为99.9%，厚度精度为士0.01mm，测意仪器与装置的重复读数精度不得低手±5%：
在被试样品1m的空间范围内，不得放置任何能导致X射线散射的物品，如×射线床、椅、天e.
弟等。
6检验规则
6.1防护装置与用具应由制造厂技术检验部门进行检验，合格后方可提交验收。6.2防护装章与用具必须感批提交验收。验收检查分为逐批检查（出厂检验或交收检验）和周期检查（型式检验或例行检验）。
6.3逐批检查
6.3.1逐批检查按GB2828的规定进行。6.3.2抽样方案类型采用一次抽样，抽样方案严格性，从正带检查抽样方案开始，其不合格分类、检查水平、检查项目和合格质量水平(AQL)按表4的规定。表4
不合格分类wwW.bzxz.Net
检查项目
检查水平
合格质盘水平
4. 1. 1,4. 1. 3 4. 3. 1 b,4. 3. 1 c, 4. 4. 1 h4. 4. 1 s4. 5. 1 b.4. 5. 3,4. 5. 41.5
6.3.3单位产品不合格判定
表 4 B 类中有一-项不合格,判单位产品为不合格表 4 C类中有二项不合格,判单位产品为不合格。KAoNiKAca-
3. 2,3. 3,4.1. 4.4 1. 5-4 2 1.4.2.3,4, 2. 4.1. 2. 5,4. 2. 7.4. 3. 1 d,4. 3. 4,4 4. 2,4. 4. 3,4. 5. 5,4. 5. 6
6.4周期检查
YY 0128—93
有下列情况之一时，一般应进行周期检查新产品或老产品转厂生产的试制定型鉴定：正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时，定期或积累一定产量后，应期性进行一次检查：产品长期停产后，重新生产时，逐批检套结果与上次周期检查有较大差异时，国家质量监督机构提出进行周期检查时。周期检查按GB2829的规定进行。周期检查前应先进行逐批检查，从逐批检查合格的批中抽取样本进行圖期检查，周期检查采用一次抽样方案，判别水平为Ⅱ，其不合格分类、检查分组、检查项目、判定数组、不合格质量水平(RQL)按表5规定。表5
不合格分类
检查分组
检查项目
判定数组
木合格质量水平
3. 6,4. 1. 2, 4. 2. 2, 4, 3. 2, 4. 3. 3, 4. 4. 4,4. 4. 5,4. 5. 2,4, 5. 7,4. 5. 8n = 2CA, 0.R. - 1J
7标志、包装、运输和储存
7.1在装置与用具的适当位置，至少应有下列标志：a.
产品名称：
b.、规格;
c董量：
d、铅当量，
出厂日期，
制造广名称。
3. 4,3. 5,7. 1,7. 2.7. 3,7. 4n = 2LA. - 1.R = 27
7.2每个产品都应有随机文件一套。随机文件一般应包括使用说明书、技术说明书、合格证明书和装箱单。随机文件应用防湿材料封装。合格证明书上室少应有下列标志：产品名称、生产日期，检验员代号、生产厂名称。：7.3防护裙应平放在箱体内，每件之间应用衬底隔开。防护手套应按每副一组进行包装，7.4装置与用具的包装，不论采用何种形式，都应有防湿，防雨措施，其包装标志至少应有下列内容a.
产品出厂编号（指装置类）、型号、名称、规格及生产日期：箱体最大外形尺寸，净重、毛重，制造厂名称及厂址；
标准号：
糊不清。
“小心轻放”、“不可倒置”、“防湿”等字或标志（装置类）。字样或标志应保不因历时较久而模7.5包装后经检验合格的产品应储存在温度为一10～40℃、相对湿度不耀过80%，无腐蚀气体和通风6
房好的库房内。
YY 0128-93
7.6防护用具不得受阳光直接照射，放置处应远离热源，并不能与油漆、酸,砼等其他有损于该产品的物品接触。
7.7运输要求按订货合同规定。
附加说明：
本标准由国家医药管理局提出。本标准由全国医用X射线设备及用具标准化分技术委员会归口。本标准由辽宁省医疗器械研究所负责起草。本标准主要起草人王寿民。
