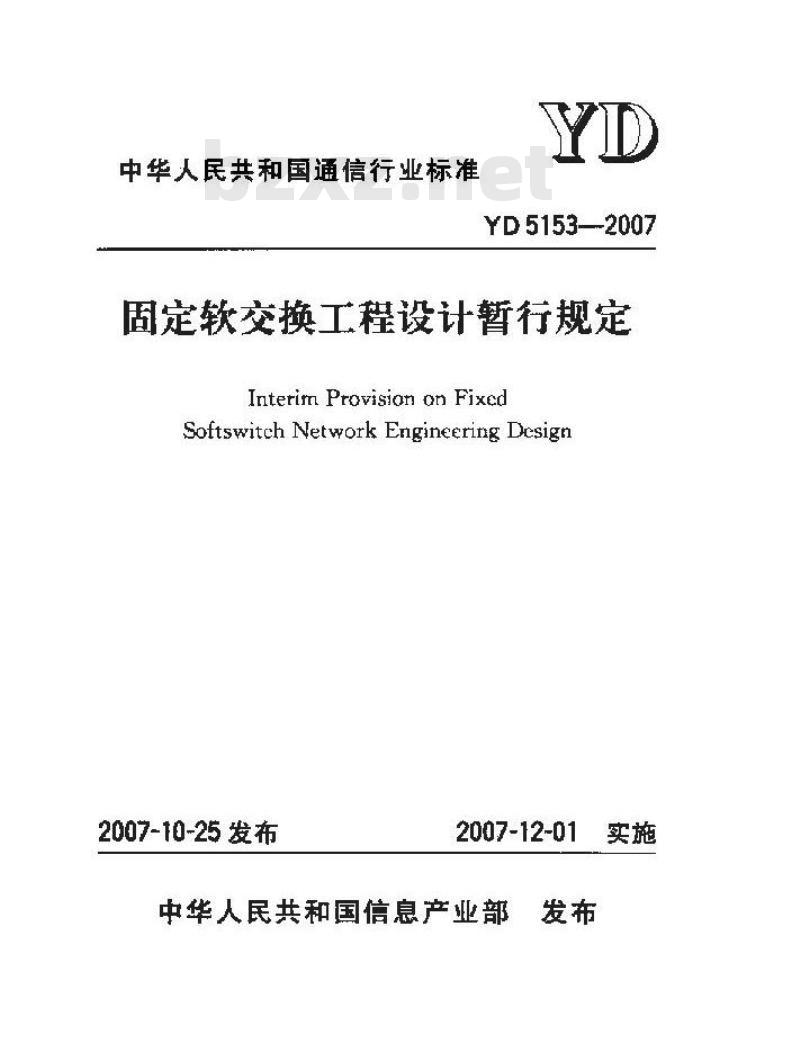

中华人民共和国通信行业标准
YD 5153--2007
固定软交换工程设计暂行规定，Interirn Provision on Fixed
Softswitch Network Engineering Dcsigr2007-10-25发布
2007-12-01
中华人民共和国信息产业部发布中华人民共和国通信行业标准

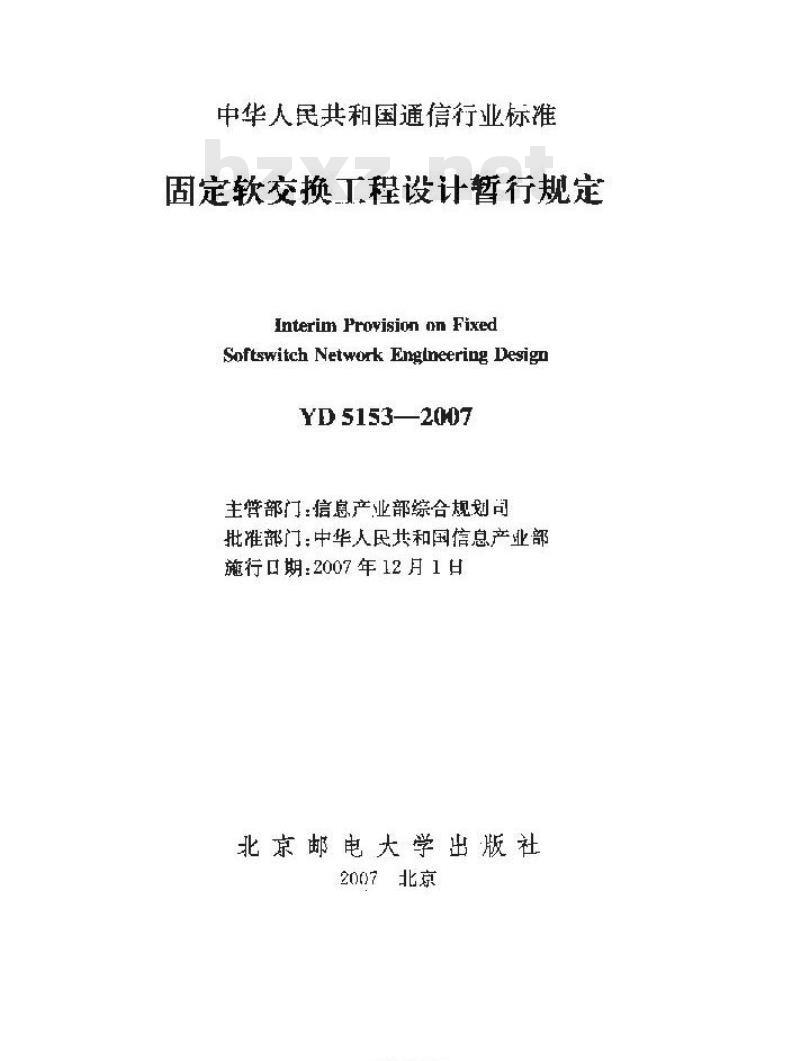

固定软交换工程设计暂行规定
Interim Provision on Fixed
Softswitch Network Englneering DesigrYD 51532007
主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行口期：2007年12月1日
北京邮电大学出版社
2007北京
TiKAoNiKAca

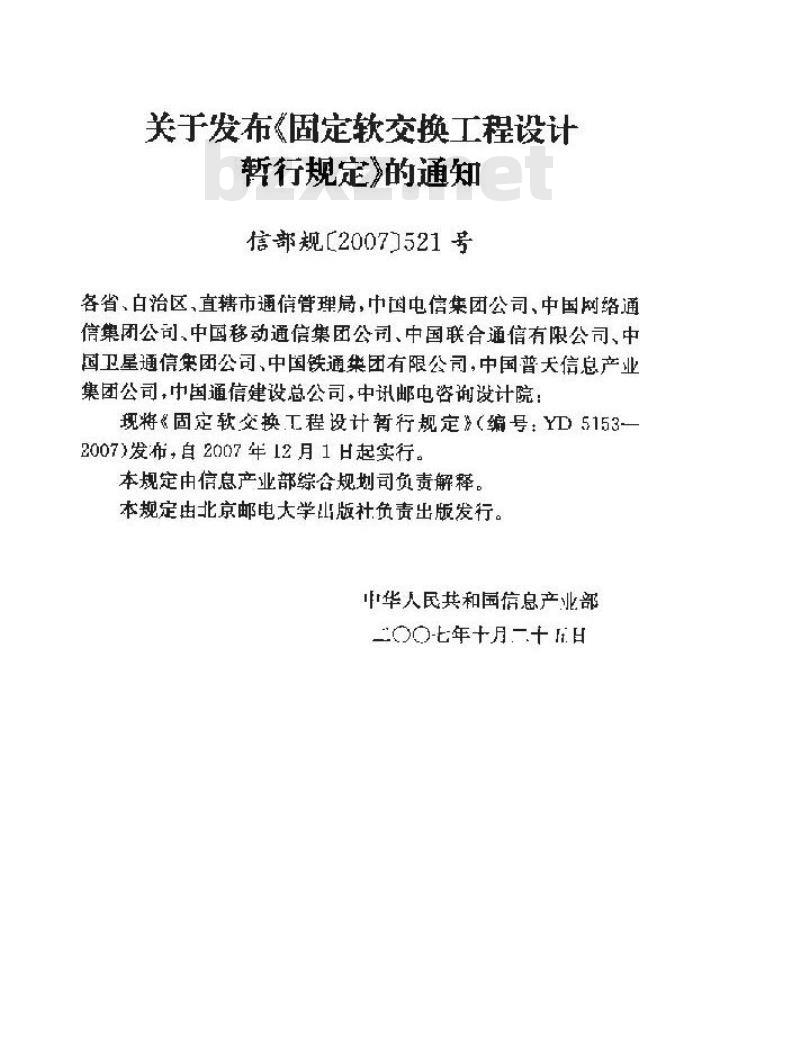

关于发布《固定软交换工程设计暂行规定的通知
信部规【2007]521号
各省、自治区，直辖市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司，中国铁通集团有限公司，中国普天信息产业集团公司，中国通信建设总公司，中讯邮电咨询设计院现将&固定软交换工程设计暂行规定》（编号：YD5153-2007)发布，自2007年12月1日起实行。本规定由信息产业部综含合规划司负责解释。本规定由北京邮电大学山版社负责出版发行。华人民共和国信息产业部
二00-七年十月一十 h日

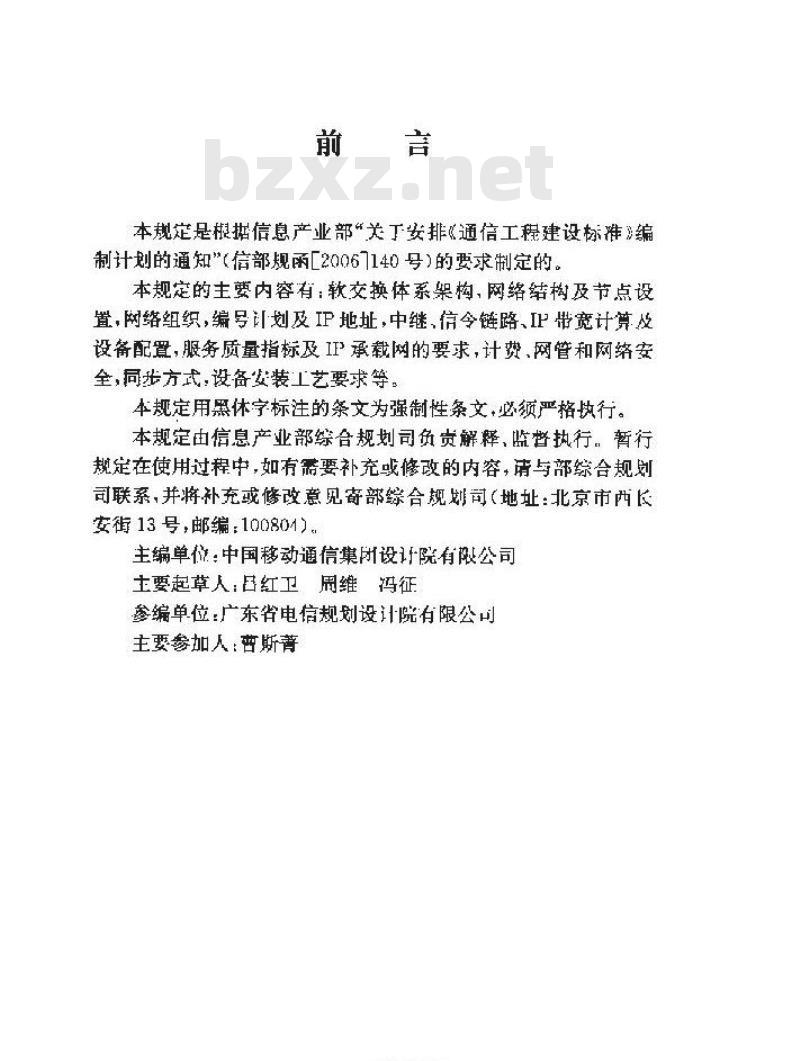

本规定是根据信息产业部“关工安排《通信工程建设标准》编制计划的通知”（信部规函20067140号）的要求制定的。本规定的主要内容有：软交换体系架构、网络结构及节点设置，网络组织，编号划及IP地址，中继，信令链路、IP带宽计算及设备配置，服务质量指标及IF>承载网的要求，计费、网管和网络安全，同张方式：设备发装艺要求等，本规定用黑休字标注的条文为强制性条文，必须严格执行。本规定由信息产业部综合规划司负责解释，监督执行：暂行规定在使用过程中，如有需要补充或修改的内容，请与部综合规划司联系，并将补充或修改意见寄部综合规划司（地址：北京市西长安街13号，邮编：100801），
主编单位：中国移动通信集闭设计院有限公司主要起草人：居红卫周维冯征
编单莅：广东省电信规划设让院有限公山主要参加人：曹斯菁
TiKAoNiKAca

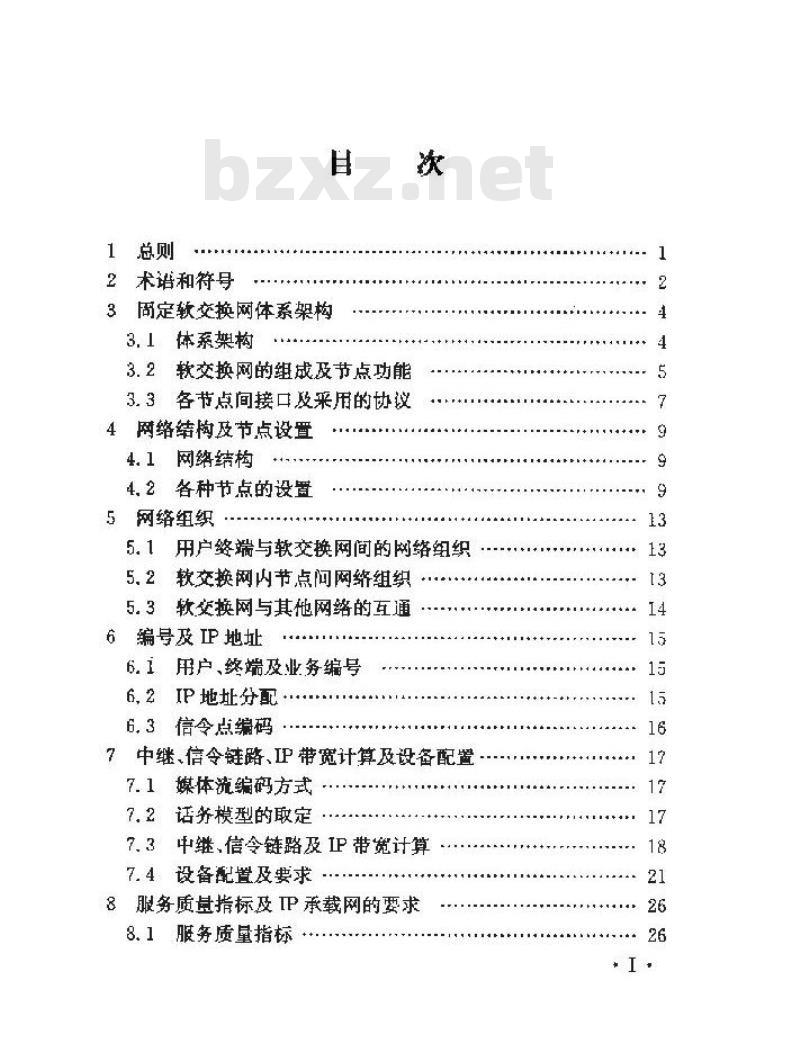

1总则
2术语和符号
3固定软交换网体系架构
3.1：体系架构
3.2软交换网的组及节点功能
3.3各节点间接口及采用的协议
4网络结构及节点设置
4.1网结构
4.2各种节点的设置
5网络组织
5.1用户终端与软交换网间的网络组织软交换网内节点问网络组织
5.3软变换网与其他网露的互通
6编号及 IP 地址
6.1、用户、终端及业务编号
6.2IP地址分配
6.3信令点编码
7中继、信令链路、IP带宽计算及设备配置7.1媒体流编码方式
7,2话务模型的取定
7.3中继，信令链路及IP带宽计算7.4设备配置及要求
8服务质量指标及TP承载网的要求8.1服务质量指标
8.2IP承载网的指标
9让费、网和网络安全
9、1计费、结算和账务分摊
9.2网络管理
9.3网络安全
10同步方式
10.1时钟同步方式
10.2时间同步方式
11设备安装丁艺要求
附录 A本规定用词说明
条文说明
TiKAoNKAca
1总则
1.01本行规定适用于同一电信业务穿营者的固定软交换两（含本地网和长途网）新建软交换设备的安装工程设计。扩建、改建工程设计在充分考感原有设备的特点，合理利用原有设施的基础上参照执行本续行规定，
1.0.2工程设计中涉及的软交换业务的路由选择原则、编号计划、流程，应用规程以及有关人.7信令、计费等要求应符合电信主算部门相关技术体制及电信业务经营者的相关规范的现楚：1.0，3软交换网元SDB的相关设计要求参见.YD/T5036一2005收固定电话网智能网工程设计规范》。1.心.4工程设计中采用的软交换设备应取得信息产业部电信设备人网许可证，未取得入网许可证的设备不得在工程中使用。在我国抗设防烈度度以上（含7度）地区公用电信网中使用的交换设备，应取得信息产业部颁发的电信设备抗地性能检测合格证。未敢得合格证的设备不得在工程中使用。1.0.5本替行规是未涉及的与固定软交换工程建设有关的内容麻执行国家相行业标准的有关规定1.0.6本暂行规定与国家有关标准和规范有矛盾时，应以国家标准和规范为准。如执行本规定个别条文有困难时，在设计中应提出充分理由并经主管部门审批。 1
英文掂写
英文名称
2术语和符号
Access Gateway
Application ProgrammingInterfaceApplication Server
中文名称
接人网关
应用编程接口
应用服务器
BearcrInidererdenlLallControlPratocol承载无关的呼叫控制协设
Basic Rate Interface
Dmain Name Server
Dal ToneMultiFreguencs
Subscriber Dala Base
Integrated Acress Device
Intetlet Protocol
EntelligentNetwork Application ParlISDN User Part
Local Atea Network
MTP2peer-to-peerAdaptatianlayerMTP 2 User Adapation MTP-2
MTP-3 User Adaptauon MTP-3
McdiaGatewayConurajProtocol
Media Server
Mean Objection Score
Message Transfer P'art
Network Adklress TranslationNetwork Jorder Puint
Next Gencration Netwritk
Port Address Iranslation
TiKAoNKAca
基本速率接口
域名服务器
双音多频
用户数据库
综合接人设备
互联网协议
智能网应用部分
用广部分
局域网
第二级对等适配层
第二级用户适配
第三级用户适配
媒体网关控制协议
蝶体服务器
平均意见分数
消息传递部分
网络地址转换
网络边界点
下-代网络
端口地址转换
Private Branch eXchange
PerceptualEvaluationofSpeechPlain Old Telephone Service
Primary Rate Interfacc
PerceptualSpeechQualityMeasuremcntPuhlir.Switched Telephone NetwrkQuality of Service
Rcal-tinc Transport ProtocolRtT Contral Protocal
用户级交接机
镀知话音评估法
普通老式电话业务
基群逆率接口
感知话音质量测量法
公共电话交换网
服务质量
实时传输协议
实时传输控制协议
SofLwitch Services Aeess Contrnl Txevicx 软变换,此务人控制设备
Signalling Connection Control PartSwitched Circuit Network
Setvice Control Foint
Stream Control Trangmission P'rotocolSignalling Gateway
SIGTRAN Signalling Transpor
Session Initiation Protocol
Simple Network Menagemcnt ProtocolSignaling Point
Suft Switr:h
Signaling System No, 7
Service Switch Paini
Signaling Transfer Point
Trunk Gateway
Telephote Urer Part
Uniforn Resource Identifier
信令连接控制部分
电路交换网
业务控制点
流控制传输协议
信令网关
信令传送
初始会话协议
简单网络管理协议
信令点
软交换机
Nr.7信令系统
业务交换作点
信令转接点
中继网关
电话用广部分
统一资源标识符
固定软变换网体系架构
3.］体系架构
软交换网采用业务，控制和承载相分离的体系架构。3. 1.1
3.1.2从网络层次上，软交换网可以划分为接人层，承载层、控制层和业务应用层，应符合图3.1.2。业务成用层
控制层
承载层
接入层
行令链路消部
Switeh
AAA Serrer
软交换机
(SofSwitch)
麻州学学
轨变换机
SoftSwitch
账快服务款bzxz.net
H323GW
TP电话网
图3.1.2固定软交换网体系架构图软交换架构中各层的功能应符合以下要求：3. 1, 3
1、接人层
提供卡的接入手段，负责将各类用户连接到软交换网：并将信息格式转换战能够在分组网络上传递的信息格式。主要设备为各种网关和软交换业务接人控制设备等。4-
TiKAoNiKAci
2，承载层
负责软交换网络内各类信良用源到自的地的传送，通带为基于卫的分组承载网。
3.控制层
提供呼叫控制和路由解析等功能，支配树络资源，主要设备为软交换机
4.业务应用尽
提供软交换网络各类业务所需要的业务逻辑，数据资源皮媒体资源。主要设备为业务应用服务器等。3，2软交换网的组成及节点功能32.1软交换网由软交换机S5)路由服务器/转接软交换机,币继网关（IG）信令网关（SG、接人网关（AG)、综合接人设备(IAD、软交换业务接人控制设备（SAC应用服务器（AS）W心b股务器、媒体服务器（MS）、用户数据库（S证）、应用网关、网络边界点（NBP）等节点以连接这些节点的IP分组承载网组成，3.2.2软交换网各类节点的功能应符分表3.2.2的要求，表3.2.2软交换两各类节点的功能表节点名称
路由服务器
转接软变换机
位于较交换网的控制层，主要完减呼叫控制、媒体网关接.人控制.资源分配，协设处理，路由，认证，计费等主要功能，并可以间用户提供各种基本业务和补究业务。
位于较交换网的控制层，用于存放路由倍息，完放5发送的地址解析请求的解析，路出服务器之间能够实现路由信息的其享和互通，同一域内的略出剧务器应该实现整据则步。位于软交换网的控制层，提供地址解析功能，即根据被叫用户的F161号码或SIPURI解析出下一跳SS斯对应的IP地址，此外转接软交换还应具备呼叫转接功能，转接软交换需要保留会活状态，在需要的情况下可能还要产生CDR
位十软交网的接人层，崎接在SCN网络和软变换鸣络之间，负声TLM中继电路和分组网络端体信息之间的相转换。+5
节点名称
Web服务器
应用网关
位子软交换网的接人层，跨接在Vo.7信令网与LP网之间的效备，负责对Ne.7信令消息进行转接，期译或终结处理。位于软交换网的接人层.立接连接用户终端和接人网设备，实现用户谢语音、传真信号和分组网络媒休信息的转换。位于软交快网的接人层，用于将用广的语音、数据及规频等应用综台接人到软交换网币。
位于软交换网的接人房，用丁接人软交换两中不可信任的议备：以改软交换网与Luternet的互通，应其务信令流和媒体流的代理功能，以及安全防护和媒体管理等功能，配合软交换网核心设备实现用户管理、业务管理.配合IP承裁网实现QoS管理，位于献交换网的业务应川层，是软交换网中向用户提供各类增值业务的设备.负责增值业务逻辑的执行，业务数据和用户数据的访间业务的计费私管理等，它应能够通让SIP协议或INAP协议控制软交换设备完成业务错求，通过SIP/H.248/MGCP协议控制MS据供各种媒体暨源，或通过软交换控制MS。位十软交换网的业务应用层，提供基本和增值业务中的媒体处理功能，包括TYTMF信号的采单与解码、信号音的产生与发送、录音通判的发送，会议、不同编解码算法间的转换等各种资源功能以及通信功能和管理维护功能，
位于软交换网的业务应用层，向用户提供各种Web页面，使用户能够通过Weh贞而使用基于We.b的业务，但并不提供具体的业务题辑+面是将用户所点击的链接的相关信息发送给AS或成网关位于软必换网的业务应用层，负盘对软交换用户和软交换终举进行认证、整权、密划分发和管理，并保存和软交换用户相关的网络位置信息以及和用户相关的业务属性信息，位于软交换网的业务应用层，用于向A5和/或第三方服务器提供开放的，标准的接口，以方便业务的入，并提供统一的业务执行平白，它提供S的初始接人、注斯和发现等功能，对第三方成用服务器还提供认证和授权功能。
跨接在款交换网和其他运营商基下NGN的网络之问，实现软交换网与其他运萨角基于NCN的网筛特别是其他运营商的较交换网终之间的百通，
TiKAoNKAca
