【YD通讯标准】 通信用低压并联型有源电力滤波器

本网站 发布时间: 2024-10-22 03:07:29
  • YD/T 2323-2011
  • 现行

基本信息

  • 标准号:

    YD/T 2323-2011

  • 标准名称:

    通信用低压并联型有源电力滤波器

  • 标准类别:

    通信行业标准(YD)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf
  • 下载大小:

    3.89 MB

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

YD/T 2323-2011.Low-voltage parallel active power filter for telecommunications.
1范围
YD/T 2323规定了低压并联型有源电力滤波器的定义、分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存等。
YD/T 2323适用于通信用低压并联型有源电力滤波器,以下简称滤波器。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 191包装储运图示标志
GB/T 2423.1-2008电工电子产品环境试验第2部分:试验方法试验A:低温
GB/T 2423.2-2008电工电子产品环境试验第2部分:试验方法试验B:高温
GB/T 2423.3-2006电工电子产品环境试验第2部分:试验方法试验Cab:恒定湿热试验
GB/T 2423.10-2008电工电子产品环境试验第2部分:试验方法试验Fc:振动(正弦)
GB/T 2829-2002周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 3859.2半导体变流器应用导则
GB/T 3873通讯设备产品包装通用技术条件
GB/T 4208-2008外壳防护等级的分类
GB/T 14549电能质量公用电网谐波
YD/T 282-2000通信设备可靠性通用试验方法
YD/T 944-2007通信电源设备的防雷技术要求和测试方法
YD/T 983-1998通信电源设备电磁兼容性限值及测量方法
3术语和定义
3.1
低压并联型有源电力滤波器parallel active power filter (PAPF )
采用并联方式,向380V低压电网注入补偿谐波电流,以抵消负荷所产生谐波电流的主动型滤波装置,以下简称滤波器。
3.2
基波(分量) fundamental (component)
对周期性交流量进行傅立叶级数分解,得到的频率与工频相同的分量,即50Hz分量。

标准内容标准内容

部分标准内容:

ICS31.160
备案号:
中华人民共和国通信行业标准 YD/T 2323—2011
通信用低压并联型有源电力滤波器Low-voltage parallel active power filter for telecommunications2011--05--18发布
2011--06--01实施
中华人民共和国工业和信息化部发布前

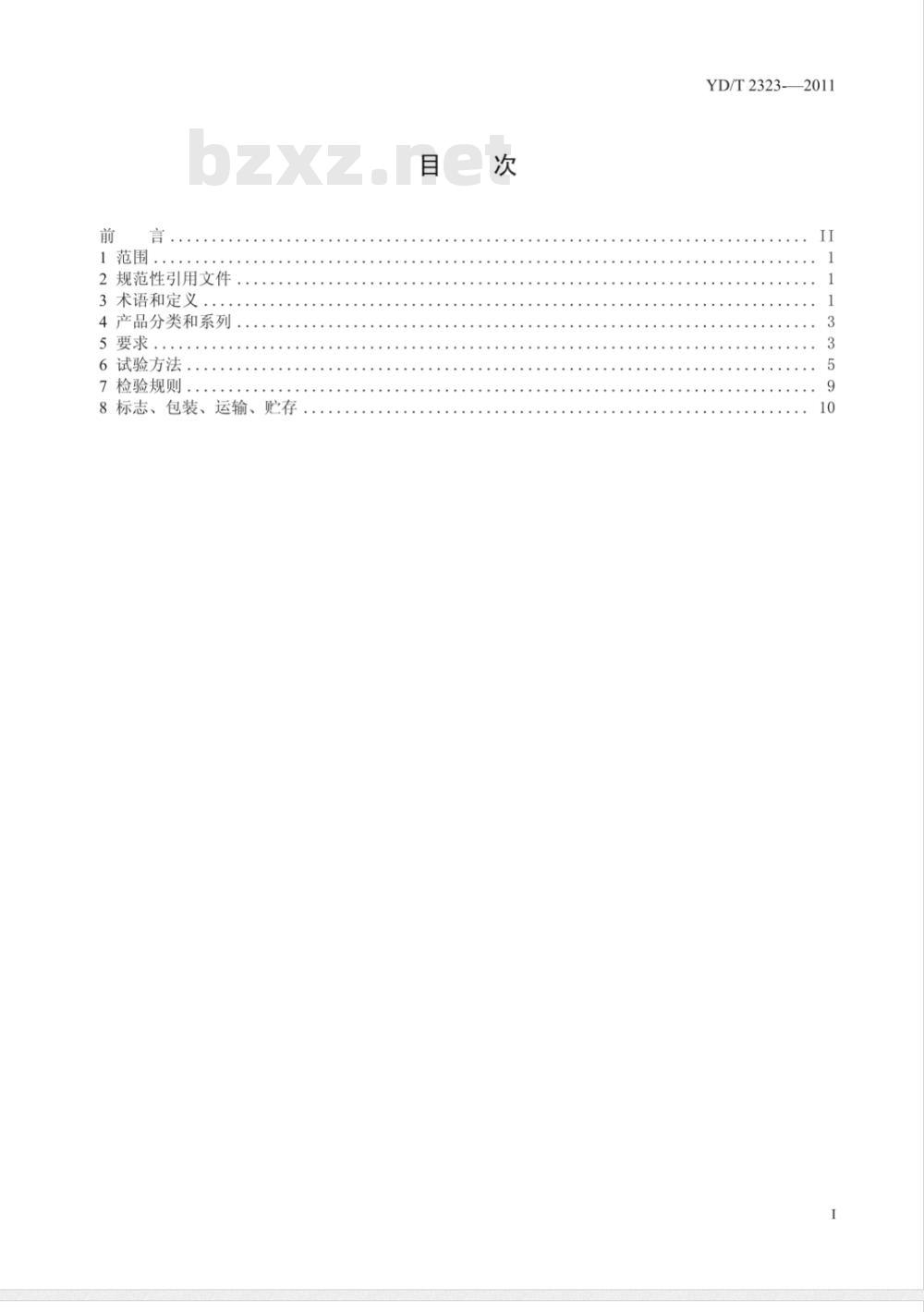

1范围.....
2规范性引用文件
3术语和定义
4产品分类和系列.
5要求.....
6试验方法
7检验规则
8标志、包装、运输、贮存
YD/T2323-—2011
YD/T2323-—2011

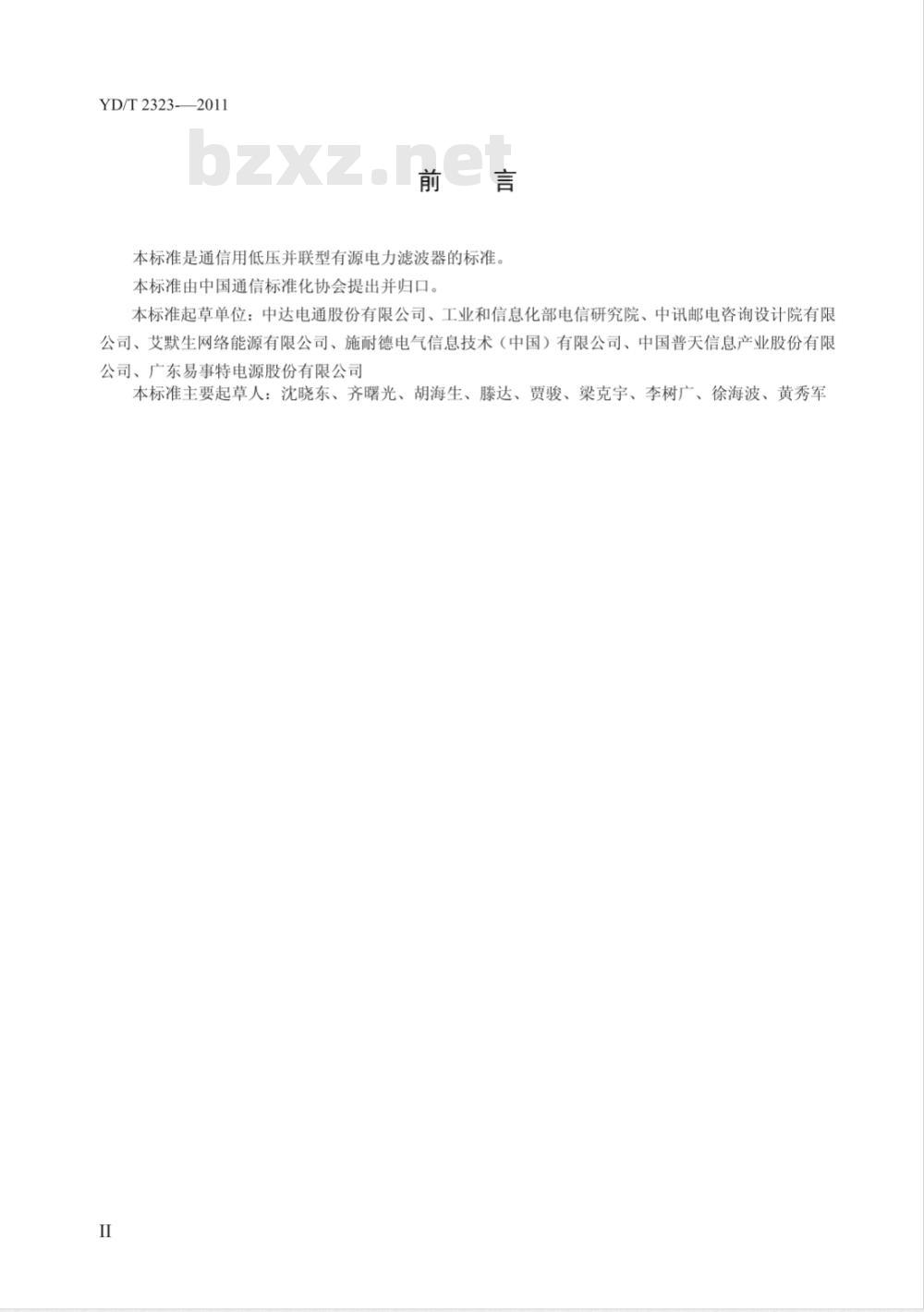

本标准是通信用低压并联型有源电力滤波器的标准。本标准由中国通信标准化协会提出并归口。本标准起草单位:中达电通股份有限公司、工业和信息化部电信研究院、中讯邮电咨询设计院有限公司、艾默生网络能源有限公司、施耐德电气信息技术(中国)有限公司、中国普天信息产业股份有限公司、广东易事特电源股份有限公司本标准主要起草人:沈晓东、齐曙光、胡海生、滕达、贾骏、梁克宇、李树广、徐海波、黄秀军I

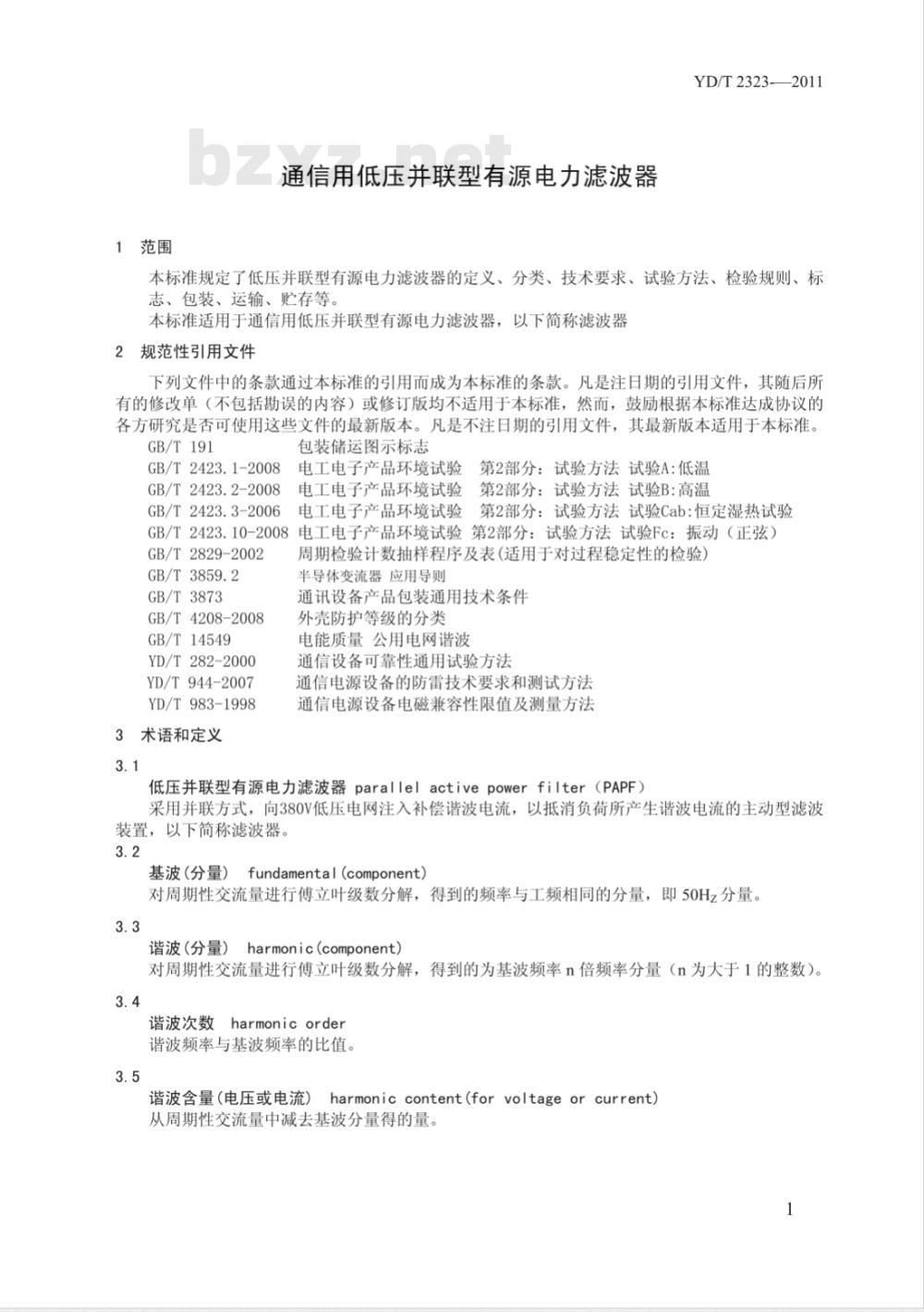

1范围
通信用低压并联型有源电力滤波器YD/T2323-—2011
本标准规定了低压并联型有源电力滤波器的定义、分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存等。
本标准适用于通信用低压并联型有源电力滤波器,以下简称滤波器2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T191
GB/T2423.1-2008
GB/T2423.2-2008
GB/T2423.3-2006
包装储运图示标志
电工电子产品环境试验第2部分:试验方法试验A:低温电工电子产品环境试验第2部分:试验方法试验B:高温电工电子产品环境试验第2部分:试验方法试验Cab:恒定湿热试验GB/T2423.10-2008电工电子产品环境试验第2部分:试验方法试验Fc:振动(正弦)GB/T2829-2002
GB/T3859.2
GB/T3873
GB/T 4208-2008
GB/T14549
YD/T282-2000
YD/T944-2007
YD/T 983-1998
3术语和定义
周期检验计数抽样程序及表(适用于对过程稳定性的检验)半导体变流器应用导则
通讯设备产品包装通用技术条件外壳防护等级的分类
电能质量公用电网谐波
通信设备可靠性通用试验方法
通信电源设备的防雷技术要求和测试方法通信电源设备电磁兼容性限值及测量方法低压并联型有源电力滤波器parallelactivepowerfilter(PAPF)采用并联方式,向380V低压电网注入补偿谐波电流,以抵消负荷所产生谐波电流的主动型滤波装置,以下简称滤波器。
基波(分量)fundamental(component)对周期性交流量进行傅立叶级数分解,得到的频率与工频相同的分量,即50Hz分量。3.3
谐波(分量)harmonic(component)对周期性交流量进行傅立叶级数分解,得到的为基波频率n倍频率分量(n为大于1的整数)3.4
谐波次数harmonicorder
谐波频率与基波频率的比值。
谐波含量(电压或电流)harmoniccontent(forvoltageorcurrent)从周期性交流量中减去基波分量得的量。1
YD/T2323-—2011

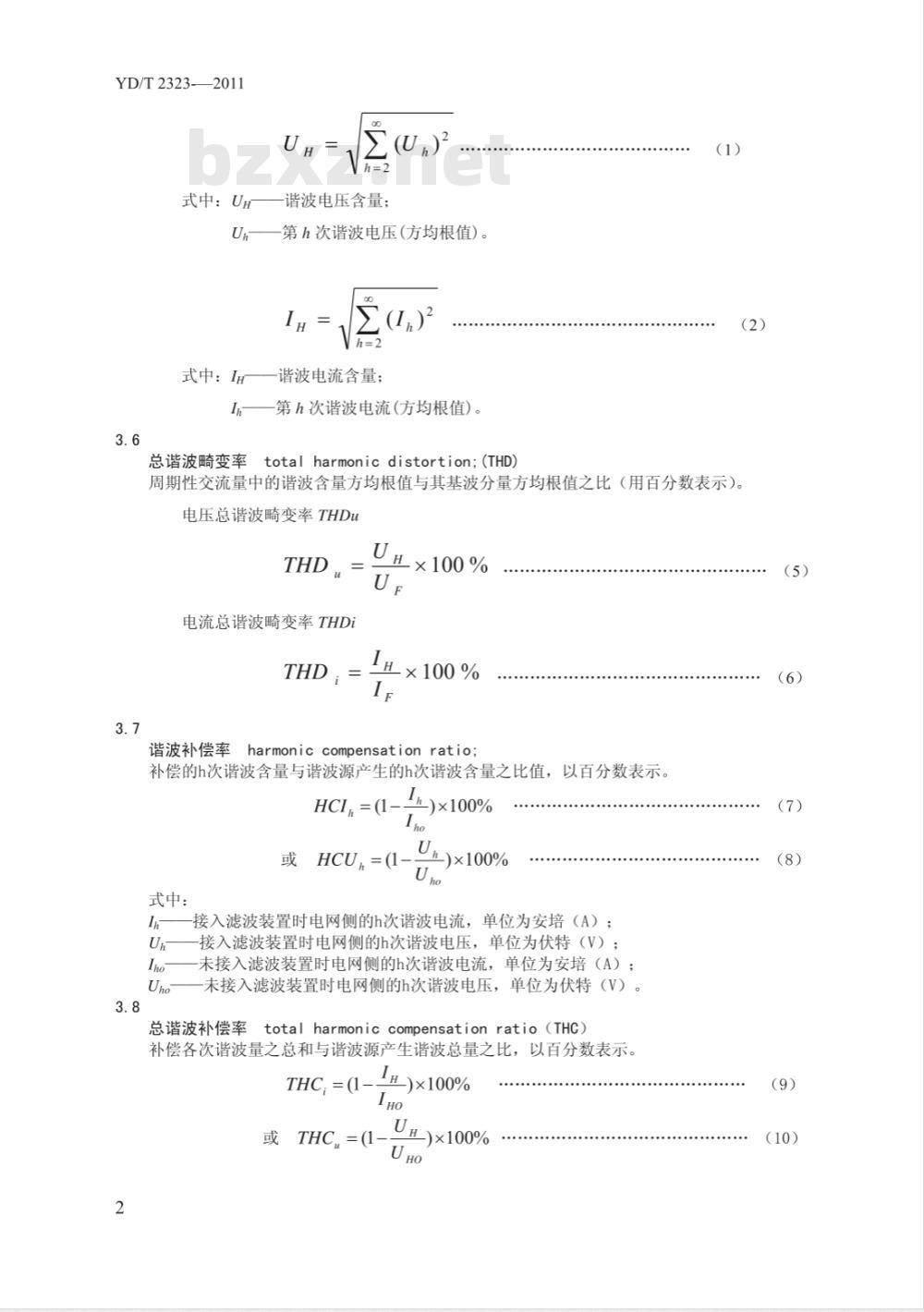

式中:UH
谐波电压含量;
第h次谐波电压(方均根值)。
式中:
谐波电流含量;
第h次谐波电流(方均根值)。
total harmonic distortion;(THD)总谐波畸变率
周期性交流量中的谐波含量方均根值与其基波分量方均根值之比(用百分数表示)。电压总谐波畸变率THDu
电流总谐波畸变率THDi
×100%
×100%
谐波补偿率harmonic compensation ratio;补偿的h次谐波含量与谐波源产生的h次谐波含量之比值,以百分数表示。lL)x100%
HCI,=(1-
或HCU,=(1-
式中:
)×100%
接入滤波装置时电网侧的h次谐波电流,单位为安培(A);接入滤波装置时电网侧的h次谐波电压,单位为伏特(V);未接入滤波装置时电网侧的h次谐波电流,单位为安培(A);未接入滤波装置时电网侧的h次谐波电压,单位为伏特(V)。totalharmoniccompensationratio(THc)总谐波补偿率
补偿各次谐波量之总和与谐波源产生谐波总量之比,以百分数表示。IL)×100%
THC, =(1-
或THC,=(1
(U)×100%
(10)
式中:
IH一接入滤波装置时电网侧的谐波电流总量,单位为安培(A);UH一接入滤波装置时电网侧的谐波电压总量,单位为伏特(V);IHo一一未接入滤波装置时电网侧的谐波电流总量,单位为安培(A);UHo一一未接入滤波装置时电网侧的谐波电压总量,单位为伏特(V)。谐波源harmonic source
向电网注入谐波电流或在电网中产生谐波电压的电气设备。3.10
额定输出电流ratedoutputcurrent滤波器每相可输出的额定总谐波补偿电流(方均根值)。4产品分类和系列
4.1产品分类
YD/T2323-—2011
按交流配电方式分,滤波器可分为三相三线制和三相四线制两种;按可补偿的最高谐波次数分,滤波器可分为25次和39次两种。4.2产品系列
滤波器额定输出电流值如下:
20A、30A、50A、60A、80A、100A、120A、150A、200A注:如客户有其它需求,可与厂家协商。5技术要求
5.1环境条件
5.1.1温度范围
工作温度范围:0℃~40℃;
储运温度范围:-25~55℃
5.1.2相对湿度范围
工作相对湿度:≤90%(40℃土2℃);储运相对湿度:≤95%(40℃土2℃)。5.1.3海拔高度
海拔高度不大于1000m,若超过1000m应按GB/T3859.2的规定降容使用。5.1.4振动
滤波器应能承受振动频率(10~55)Hz、振幅为0.35mm的正弦波振动。5.2外观与结构
5.2.1机箱镀层应牢固,漆面匀称,无剥落、锈蚀、裂痕、明显变形等不良现象。5.2.2机箱表面应平整,所有标牌、标记、文字符号应清晰、正确、整齐。5.3电气性能
5.3.1电网电压和频率范围
电网电压和频率在以下规定范围内,滤波器应能正常工作:额定线电压380V,电压范围为304V~437V;额定频率50Hz,频率范围为50Hz±2.5Hz。5.3.2软启动时间和冲击电流
滤波器从开始上电到稳定输出的反应时间10~25s:由于启动引起的输入冲击电流应不大于额定输入电压条件下最大稳态输入电流有效值的150%。5.3.3谐波补偿次数和单次谐波补偿率25次三相三线制滤波器应对25次以内的非零序奇次谐波电流进行补偿,25次三相四线制滤波器除25次以内的非零序奇次谐波电流外,还应补偿三次谐波电流:39次三相三线制滤波器应对39次以内的非零序奇次谐波电流进行补偿,39次三相四线制滤波器除39次以内的非零序奇次谐波电流外,还应补偿三次谐波电流;要求每个单次谐波补偿率HCI.≥85%。5.3.4总谐波补偿率
YD/T 2323-—2011
在负载电流峰值系数(CF)≤2.5情况下,电网谐波电流在滤波器额定输出电流的20~100%时,滤波器总谐波补偿率THC;≥85%
5.3.5无功补偿功能
滤波器具有提供基波无功功率补偿的功能,能够在补偿谐波的同时补偿无功功率。5.3.6动态响应时间
在电网谐波电流发生阶跃变化时,滤波器动态响应时间应≤20mS。5.3.7功耗
滤波器消耗的有功功率应不大于额定视在功率的5%。5.3.8噪声
滤波器音频噪声应≤65dB(A)。5.4监控功能
滤波器应具有以下监控功能:
遥测:滤波器输出电流,电网电压/电流,电网电压/电流谐波,电网电压频率,有功功率,无功功率,视在功率,功率因数;一遥信:滤波器工作状态(运行/停止/故障),输入过欠压,缺相、错相,过温,过流;一遥控:开/关机,补偿谐波次数设定,无功补偿设定;通信接口:滤波器应具备RS232或RS485/422等标准通信接口。5.5保护和告警功能
5.5.1交流输入过压、欠压保护功能滤波器应能监视输入电压的变化,当交流输入电压值过高或过低时,滤波器可以自动关机保护;当输入电压正常后,滤波器应能自动恢复工作。5.5.2断路器保护功能
滤波器的交流输入分路具有断路器,可实现短路、过载保护功能。5.5.3输出限流保护功能
当谐波负载容量超出滤波器补偿能力时,滤波器按最大能力输出,即限流输出,限流值设定为100%~110%额定输出电流。
5.5.4过温度保护功能
滤波器内部功率单元部分温度超过设定值时,滤波器应停止运行,并发出故障告警;当温度下降到允许值时,告警应自动解除,滤波器应能重新投入工作。5.5.5告警功能
滤波器在各种保护功能动作的同时,应能自动发出相应的可见告警信号。并通过通信接口将告警信号传送到近端、远程监控设备上。滤波器应具有历史告警及查询功能,告警信息在滤波器完全无电的状况下应继续保存。5.6防雷性能
滤波器耐雷电流等级和技术要求,应符合YD/T944-2007中4、5的要求。5.7接地性能
滤波器接地应具有明显标志,接地点应用不小于M8铜螺母,接地线截面积应不小于10mm;设备外壳以及所有可触及的金属零部件与接地螺母间的电阻应不大于0.12。5.8安全要求
5.8.1绝缘电阻
在相对湿度不大于90%,试验电压为直流500V时,交流电路对地的绝缘电阻均不低于2M2。5.8.2抗电强度(绝缘强度)
交流输入电路对地能承受50Hz,有效值为2000V的交流电压(漏电流≤30mA)或等效其峰值的2820V直流电压1min,且无击穿、无飞弧现象。5.8.3接触电流
滤波器接触电流应不大于3.5mA。注:当接触电流大于3.5mA时,保护导体电流的有效值不应超过每相输入电流的5%,如果负载不平衡,则应采用三个相电流的最大值来计算。在保护导体大电流通路上,保护导体的截面积不应小于1.0mm。在靠近滤波器的交流接线端处,应设置标有警告语或类似词语的标牌,即“大接触电流,在接通电源之前必须先接地”。5.9可靠性指标
MTBF≥1×10°h
5.10电磁兼容性
5.10.1传导骚扰限值
YD/T2323-—2011
在150kHz~30MHz频段内,滤波器电源线上的传导干扰电平应符合YD/T983中5.1表2中规定的限值。
5.10.2辐射骚扰限值
在30MHz~1000MHz频段内滤波器的电磁辐射干扰电压电平应符合YD/T983中5.2表4中规定的限值。
5.10.3抗扰性
滤波器的抗扰性应符合YD/T983中7.3表9规定的判断准则。6试验方法
6.1试验前准备
通电前被测设备应与环境温度平衡,按规定预热时间对被测设备进行预热。电网电压谐波:≤5%
环境温度:15℃~35℃
相对湿度:
45%~75%
试验电路
试验电路如下:
:电气性能试验
谐波/功率分析仪器
谐波治理设备
补偿效果测试(三相三线接法无需N线)谐波/功率分析仪器
谐波治理设备
图2功耗测试(三相三线接法无需N线)谐波
装置/
YD/T2323-—2011
6.3.1电网电压和频率范围试验
试验按以下步骤进行:
a)按图1接好试验电路;
b)调节滤波器的输入电压和频率为额定值,让谐波源发出等于滤波器额定输出电流的测试谐波,再将滤波器投入运行;依照5.3.1的要求,分别调节交流输入电压至规定上限值、规定下限值,滤波器应能正常工作;
c)调节滤波器的输入电压和频率为额定值,让谐波源发出等于滤波器额定输出电流的测试谐波,再将滤波器投入运行;依照5.3.1的要求,分别调节交流输入频率至规定上限值、规定下限值,滤波器应能正常工作。
6.3.2软启动时间和冲击电流试验试验按以下步骤进行:
a)按图1接好试验电路;
b)先让谐波源输出等于被测滤波器补偿电流额定值的谐波电流,再将滤波器投入运行,用存储示波器电压探头与电流探头配合测出从有源滤波器上电直至输出电流稳定的软启动时间:并测量这段时间内交流输入冲击电流峰值与稳定工作后的交流输入电流峰值;c)对被测滤波器反复进行4次启动,相临两次间隔5min,软启动时间与启动冲击电流最大值应符合5.3.2要求。
6.3.3谐波补偿次数和单次谐波补偿率试验试验按以下步骤进行:
a)按照图1接好试验电路,调节输入电压及频率为额定值;b)分别让谐波源发出各个单次测试谐波电流(25次滤波器的单次侧试谐波参照表1、表2中的谐波次数,39次滤波器的单次侧试谐波参照表3、表4中的谐波次数),13次及13次以下的单次测试谐波电流不小于额定补偿电流值的25%,13次以上至25次的单次测试谐波电流不小于额定补偿电流值的10%,25次以上39次以下的单次测试谐波电流不小于额定补偿电流值的8%,测出补偿前单次谐波的有效值Iho;
c)再将滤波器投入运行,测出补偿后电源端该单次谐波有效值Ih;d)依照公式7计算得出各单次谐波补偿率HCIs;e)HCI应满足5.3.3的要求。
6.3.4总谐波补偿率试验
试验按以下步骤进行:
a)按照图1接好试验电路,调节输入电压及频率为额定值;b)让谐波源发出等于滤波器额定输出电流值的总补偿率测试谐波电流,25次三相三线制滤波器的总谐波补偿率测试电流的各次谐波含量参照表1,25次三相四线制滤波器的总谐波补偿率测试电流的各次谐波含量参照表2,39次三相三线制滤波器的总谐波补偿率测试电流的各次谐波含量参照表3,39次三相四线制滤波器的总谐波补偿率测试电流的各次谐波含量参照表4;C)测出补偿前电源端总谐波电流:d)再将滤波器投入运行,测出补偿后电源端总谐波电流;e)让谐波源发出等于20%滤波器额定输出电流值的总补偿率测试谐波电流,25次三相三线制滤波器的总谐波补偿率测试电流的各次谐波含量参照表1,25次三相四线制滤波器的总谐波补偿率测试电流的各次谐波含量参照表2,39次三相三线制滤波器的总谐波补偿率测试电流的各次谐波含量参照表3,39次三相四线制滤波器的总谐波补偿率测试电流的各次谐波含量参照表4;f)重复步骤c)和步骤d)
g)依照公式9计算得出滤波器负载100%和负载20%时的总谐波电流补偿率THCi,应满足5.3.4的要求。
表125次三相三线制滤波器总谐波补偿率测试谐波谐波次数
谐波含量
表225次三相四线制滤波器总谐波补偿率测试谐波25
谐波次数
谐波含量
谐波次数
谐波含量
谐波次数
谐波含量
YD/T2323-—2011
39次三相三线制滤波器总谐波补偿率测试谐波17bZxz.net
39次三相四线制滤波器总谐波补偿率测试谐波13
注:表1至表4中I的取值为滤波器的额定输出电流值或额定输出电流值的20%,测试谐波电流的总谐波含量应在I土5%范围内。
6.3.5无功补偿功能试验
试验按以下步骤进行:
a)按照图2接好试验电路,调节输入电压及频率为额定值;b)谐波源发出等于滤波器额定电流值的50%的总谐波电流,以及等于额定电流值50%的滞后基波的无功电流,测出电源端此时的谐波电流和无功功率;c)再将滤波器投入运行,测出补偿后电源端的谐波电流和无功功率d)测试结果应满足5.3.5的要求;6.3.6动态响应时间试验
试验按以下步骤进行:
a)按照图1接好试验电路,调节输入电压及频率为额定值;b)调整谐波源,使谐波源的输出谐波电流发生100%额定值的阶跃变化时,使用数字示波器配合电流探头,捕捉谐波源相线(如A相)电流和滤波器对应相线电流,记录从谐波源输出谐波电流阶跃至100%额定值起,到滤波器相线电流幅值上升到额定值90%的时间;c)调整谐波源,使滤波器输出谐波电流达到100%额定值,然后瞬间停止谐波源输出谐波电流时,使用数字示波器配合电流探头,捕提谐波源相线(如A相)电流和滤波器对应相线电流,记录从谐波源停止输出起,到滤波器相线电流幅值下降到初始值10%的时间;c)动态响应时间应符合5.3.6的要求。6.3.7功耗试验
试验按以下步骤进行:
a)按照图2接线试验电路,调节输入电压及频率为额定值:b)调整谐波源发出谐波电流,使滤波器输出谐波电流达到满载,测出其视在功率(kVA)和有功功率(kw);
c)整机功耗应满足5.3.7的要求。6.3.8噪声试验
试验按以下步骤进行:
a)按图1接好试验电路,调节输入电压及频率为额定值;b)调整谐波源的输出谐波电流,使滤波器输出谐波电流达到满载,用声级计在被测滤波器正面1m、设备的二分之一高度处进行测量,测出滤波器运行噪声;c)结果应符合5.3.8的要求
注:测试现场被测样品噪声与本底噪声的差应不小于7dB。6.4监控功能试验
试验按以下步骤进行:
a)按照图1接好测试线路,调节输入电压及频率为额定值:b)检查滤波器通信接口,连接监控测试设备,让滤波器投入运行、停机及模拟6.10至6.13的各种告警状态;检查滤波器的遥控、遥测、遥信功能。c)试验结果应符合5.4的要求;7
YD/T2323-—2011
6.5保护功能试验
6.5.1交流输入过、欠压保护功能试验试验按以下步骤进行:
a)按图1接好试验电路;
b)谐波源发出测试谐波,再将滤波器投入运行,此时调整交流输入电压变化,直至滤波器进入过、欠保护状态,记录保护动作发生时的电压值;c)回调电压至正常电网电压范围内;d)试验结果应符合5.5.1的要求;6.5.2断路器保护试验
检查系统的交流输入是否具有断路保护装置,结果应符合5.5.2的规定6.5.3输出限流保护试验
试验按以下步骤进行:
a)按照图1接好试验电路,调节输入电压及频率为额定值:b)让滤波器投入运行,调整谐波源的输出谐波电流,直至滤波器限流;c)试验结果应符合5.5.3的要求:6.5.4过温度保护功能试验
试验按以下步骤进行:
a)按照图1接好试验电路,调节输入电压及频率为额定值:b)调整谐波源的输出谐波电流,使滤波器满载输出。c)使滤波器内部温度升高,当功率单元温度超过其设定值时,滤波器应停止运行,并给出故障告警;
d)待功率单元温度下降到允许值后,滤波器应能重新投入工作。6.5.5告警功能试验
模拟滤波器故障,使滤波器执行各种保护动作,检查是否自动发出声光告警,并上传信息;将滤波器完全断电后再重启,查阅滤波器的告警记录,应符合5.5.5的要求。6.6防雷性能试验
按照YD/T944-2007中的方法进行试验,防雷试验后,滤波器的单次谐波补偿率、总谐波补偿率、无功补偿功能、绝缘电阻应符合5.3.3、5.3.4、5.3.5、5.8.1的要求。6.7接地性能试验
检查接地点螺母、接地线,用接触电流测试仪测量接地装置与金属外壳的接地镖母间的接触电阻值,应符合5.7的规定。
6.8安全性能试验
6.8.1绝缘电阻试验
在常温条件下,用绝缘电阻测试仪直流500V的测试电压,测量滤波器交流接线端对地的绝缘电阻值,测试结果应符合5.8.1的要求;6.8.2抗电强度(绝缘强度)试验滤波器必须是在进行完绝缘电阻试验并符合要求后才能进行绝缘强度的试验;用耐压测试仪对滤波器交流接线端与地之间施加50Hz,有效值为2000V的正弦交流电压1min或2820V直流电压1min,试验结果应符合5.8.2的规定。
6.8.3接触电流试验
用泄漏电流测试仪,测量滤波器相线(零线)对保护地的接触电流值应不大于3.5mA。对接触电流大于3.5mA的滤波器,应使用交流电流表测量流过保护导体的电流,试验结果应符合5.8.3的要求。
6.9可靠性指标试验
按YD/T282--2000中5.5的统计试验方案与选择,及6.3的规定进行试验,试验结果应符合本标准5.9的要求。
6.10外观与结构检查
目测检查设备的外观与结构应符合5.2的要求。8
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
