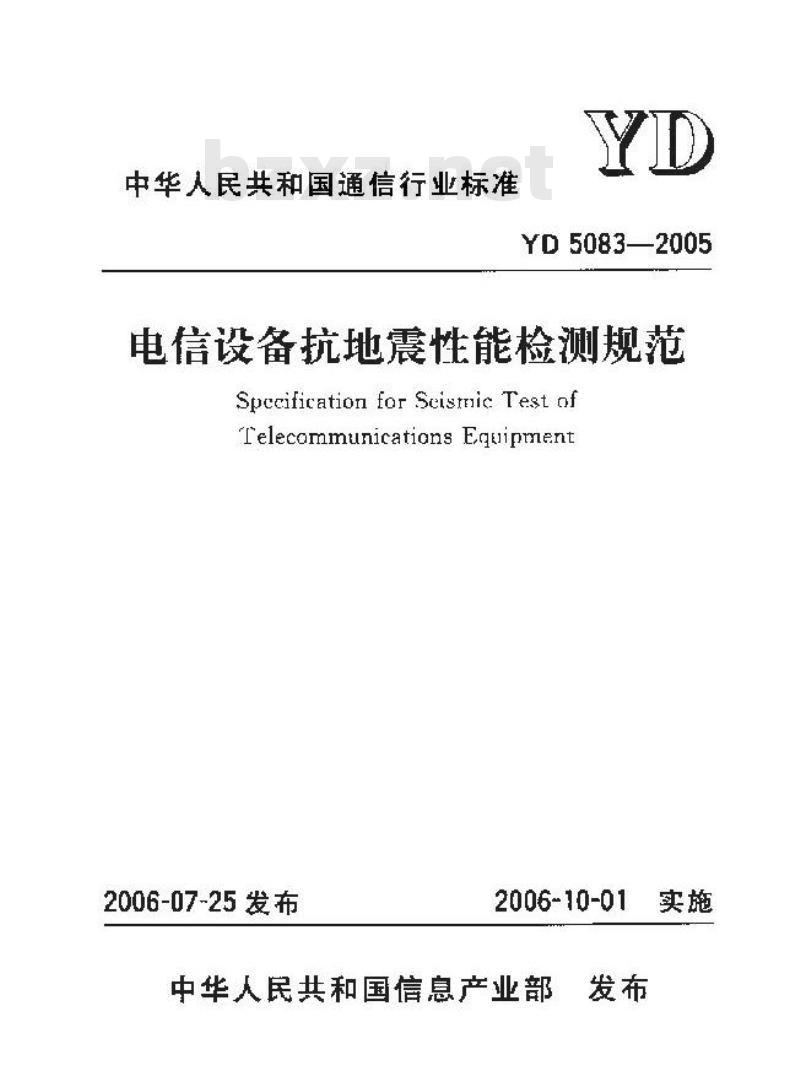

【YD通讯标准】 电信设备抗地震性能检测规范

中华人民共和国通信行业标准
YD5083—2005
电信设备抗地震性能检测规范
Spccification for Seistric Test ofTelecommunicatians Equipment2006-07-25发布
2006-10-01实施
中华人民共和国信息产业部

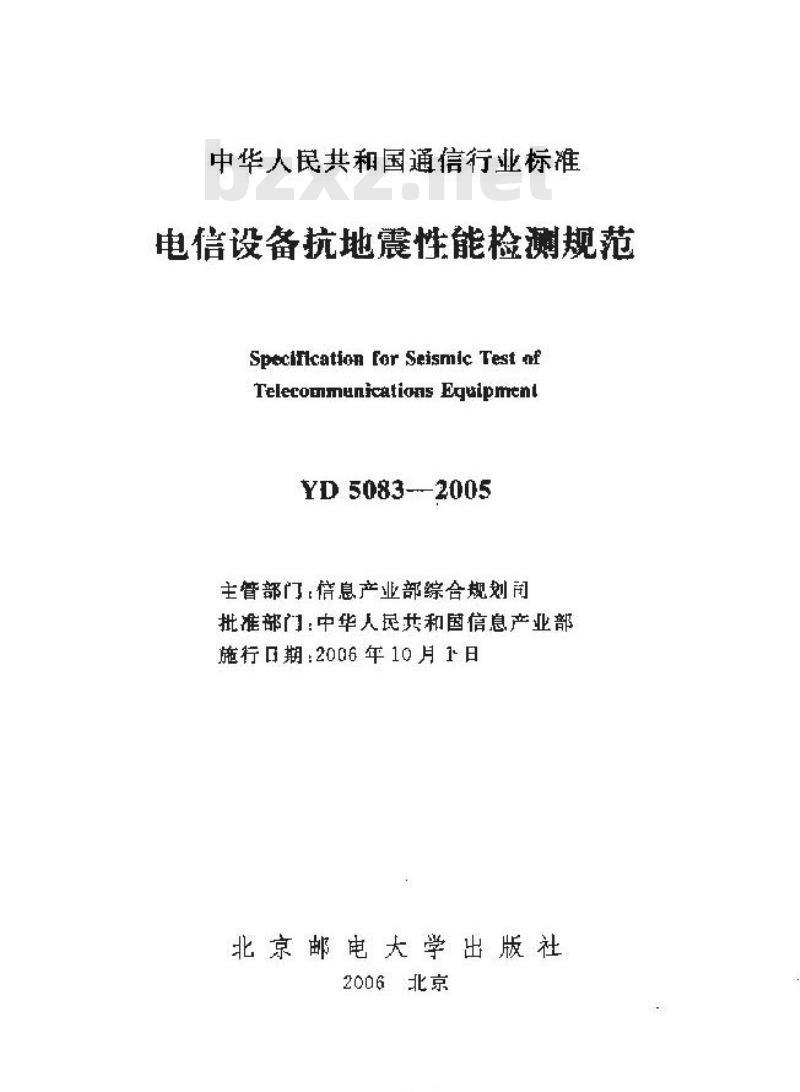

中华人民共和国通信行业标雅
电信设备抗地震性能检测规范
Speciflcation far Seismic Test nfTelecommunicatioas EguipmentYD 5083--2005
主管部门倍息产业部综合规划商批准部门：中华人昆共和国信息产业部施行口期：2006年10月1日
北京邮电大学出版社
2006北京
YYKANKAca=

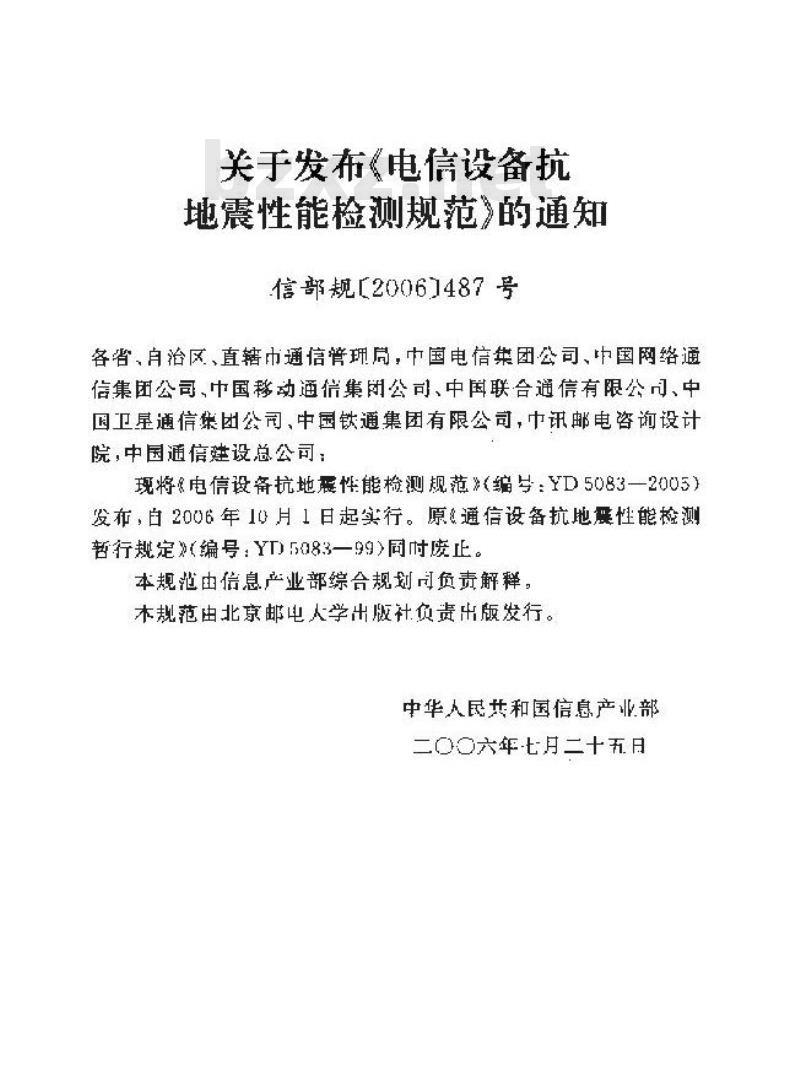

关于发布《电信设备抗
地震性能检测规范》的通知
信部规[20061487号
各省、自治区、直辖市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团有限公司，中讯邮电咨询设计院，中国通信建设总公司：
现将电信设备抗地震性能检测规范》（编号：YD5083一2005）发布，白2006年10月1日起实行。原通信设备抗地展性能检测暂行规定》（编号：YT)5083—99)同废止。本规池由信息产业部综台规划司负责解释：本规范由北京邮电人学出版社负责出版发行。中华人民共和国信息产业部
二〇〇六年七月二十五月

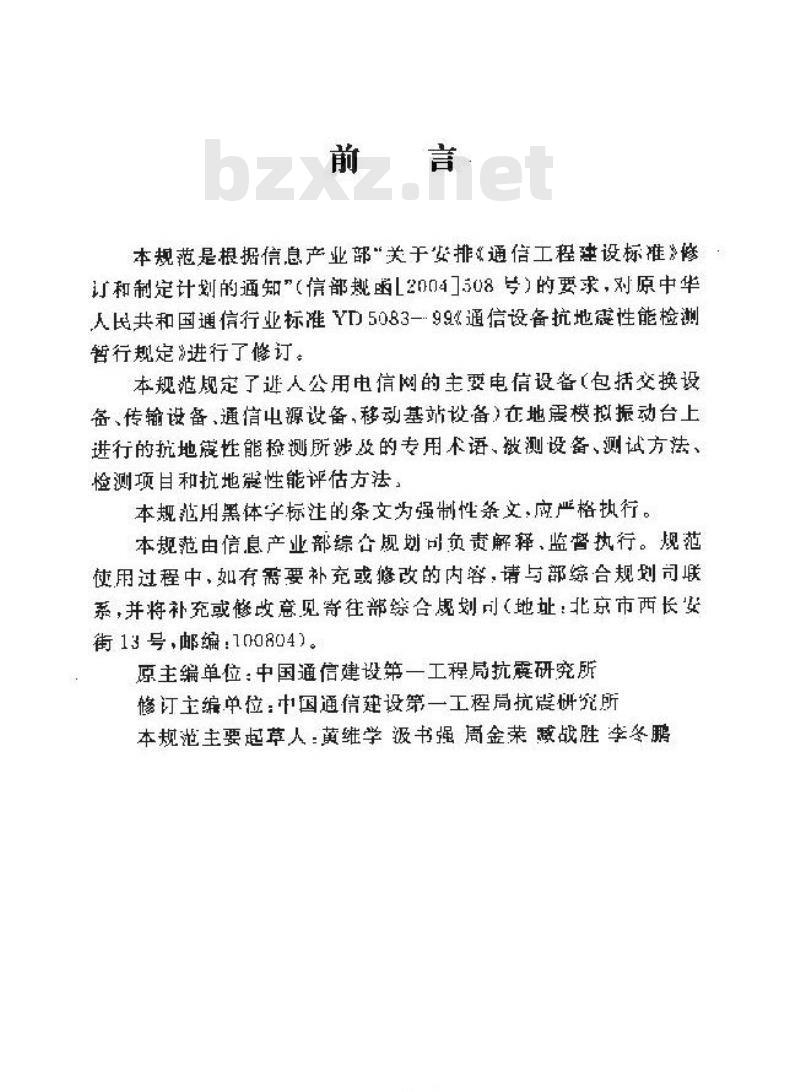

本规范是根据信息产业部”关于安排通信工程建设标准修：订和制定计划的通知”（信部规函L2004508号）的要求，对原中华人民共和国信行业标准YD5083-99么通信设备抗地霆性能检测暂行规定》进行了修订。
本规范规定了人公用电信网的主要电信设备（包括交换设备、传输设备、通信电源设备，移动基站设备）在地震模拟振动台上进行的抗地震性能检测所涉及的专用术语、被测设备、测试方法、检测项目和抗地震性能评估方法，本规范用黑体字标注的条文为强制性条文，应严格执行。本规范由信息产业部综合舰划司负责解释、监督执行。规范使用过程中，如有需要补充或修改的内容，请与部综合规划司哦系，并将补充或修改意见寄往部综合愿划司（地址：北京市西长安街13号邮编：100804）。
原主编单位：中国通信建设第一工程局抗露研究所修订主编单位：国通信建设第一工程局抗震研究所本规范主要起草人：黄维学圾书强周金荣藏战胜李冬磨YYKADNKAca=

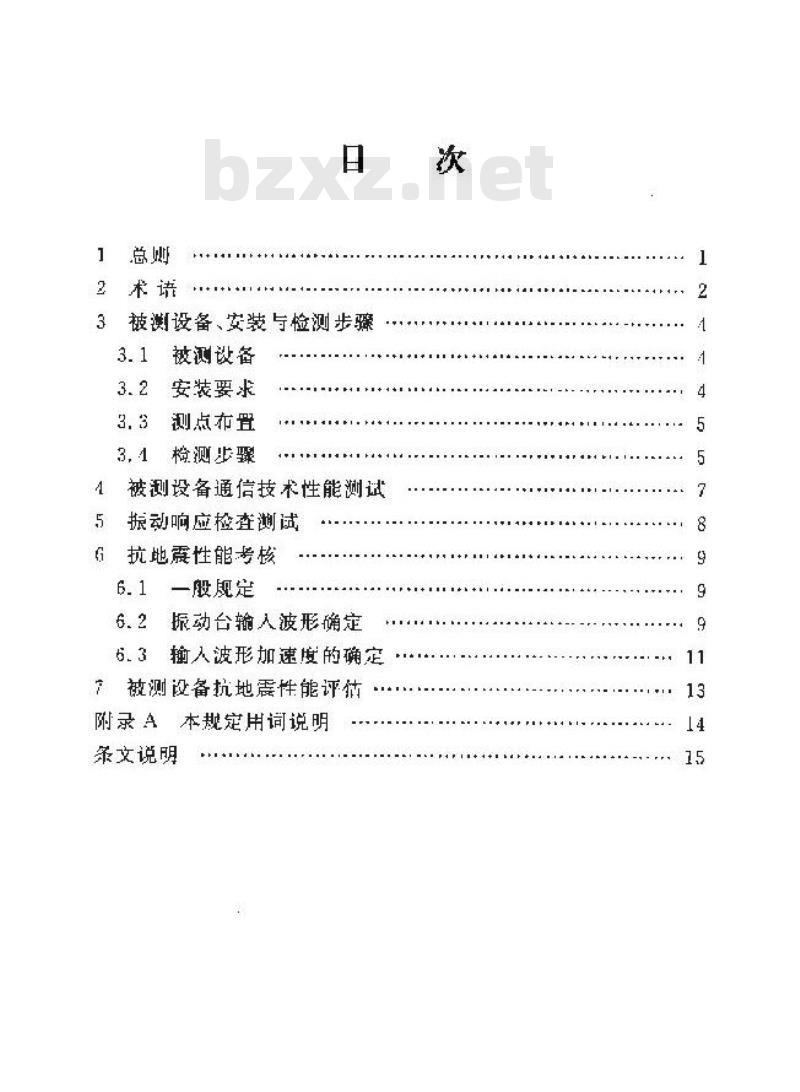

被测设备、安装与检测步
被测设备
安装要求免费标准下载网bzxz
测点布置
检测步骤
被测设备通信技术性能测试
振动响应检查測试
抗地震性能考核
一般规定
6.2振动台输入波形确定
输入波形加速度的确定
7被测设备抗地震性能评估
附录 A本规定用词说明
聚文说明
1总则
1.0.1为贯彻执行《华人民共和国防震减灾法多利地震工作以“预防为主的方针，更好地实施《信息产业部负责实施的行政许可项目及其茶件、程序期限规定（第一批》中的电墙设备抗框性能检测合格证核发项目的规定，避免或减轻电信设备的地微破坏，提高通信系统运行的可靠性，减少地震造成的经济损失，制定本规范。
1.0.2在我国抗需设防烈度7度以上（含7度】地区公用电信网上逆用的变换、传输，移动基站、通信电源等主要电信设备应取得电信设备抗地震性能检测合格证，未取得信总产业部颁发的电信设备抗地需性能检测合格证的电信设备，不得在抗需设防剥度了度以上【含7度】地区的公用电信网上使用。1.0.3本规范适用于进人抗震设防烈度为7～9度地区的主要电信设备的抗地震性能的考核及评定。一般情况下，抗震设防烈度可采用中国地震动参数区划图的地震基木烈度。对已编制抗需设防区划的城市，可接照批准的抗震设防烈度惑设计地动参数进行抗寇检测。
1.，4被测设备抗地囊性能检测的通信技术性能项目应符台相关电设备的抗地性能检测规范，1，0.5被测设备还做符台国家，行业主管部门颁布的有关标准和规范。
1.0.6木规范与国家有关标谁和规范有矛盾时，应以国家标准和规范为准。
HTYYKADNiKAca=
2术语
2.0.1地震烈度（seisnicintensity）地震引起的地面震动及其影呵的强弱程度。2O,2抗框设防度（seismicforificationinlensily按国家舰定的权限批准作为一个地区抗医设随依据的地震裂度。
2.0.3地需作用earthyuakeactian）由地震动引起的结糊动态作用，创括水平地无作用和账向地震作用。
2.U.1地震反应谱(earthquakeresponsespectrurn）地震时结构质点的最大反应（位、速度，加速度）与结挡自振顺率的关系称为位秘、速度，加速度）反应谱。地囊反应谱是以单质点弹性件系在实际地套作用小下的反虚为基础，通过对绪构的地震反应进行分析来确定的。
2.0.固有频率（aturalfreguency）只取决于结构本身物理特性（质量、刚度和阳尼）的自由振动频率。
2.0,6阻尼(damping)
运动过握结构体系的能量耗散称对阻尼。临界阻尼是一个有位移的结构在无十扰的情说下，无振荡回到原始位置的最小粘滞阻尼。临界阻尼比是结构阻尼与临界阻尼之比，2.0.7共报频率(rcsonancefregucncy）结构出现共振时的频率，
2. . 8时程线(timc-historv curve)加速度，速度，莅移等物理与时间的关系曲线分别称为加独-2
度、速度、位移时程典线。
2.0.9连接件(mating part)
当被潮设备根部的安装孔与振动台上的安装孔尺寸不一致时，在被测设备与振动省之间将二者做接在一起的安装铺助组性。2.1.0正弦共振拍波、sine beat)由较低颖率正孩波调制的某一题率的连绪正弦波。一个正弦并振拍波的持续时间为调制频率的个周期：2. l-1要求反应谱(required respohse spectrum)要求电信设备抗地虑性能所应满是的反应语。2,1,2人工合成地捷波synthetie seismic wave人工生成的时间-·加速度曲线，其反应谱应为要求反应谱的包络线。
YYKADNBKAca=
3被测设备安装与检测步骤
3.1被测设备
3.1.1被测设备应组成能反映通信性能考核指标的基本系统。3.1.2生产厂家在提供被测设备时，应提交以下技术文件：1.被测设备的结构尺寸图及安装说明书2、被测设备的技术说明书：
3，被谢设备的配置图：
4、有关指标的测试操作说明书：5。被测设备主体框架的材料类型及规格型号、加固连接用螺栓的尺寸规格、底部安装孔位图和连接工艺等相关文件。3, 2安装要求
3.2.1被测设备的安装和固定应模拟该种设备的实际工程建设安装方式。
3.2.2被测设备底部与振动台台面直接连接，当条件不具备时（如安装螺扎与振动台台面螺孔不一致时），可增设连接件，但连接件应有足够的刚度，刚度的大小应以不影响被测设备动力特性为准。连接频栓用测力扳手紧固，预期扭短应符合表3.2.2的规定。按3.2.2设备底部连接螺栓预圳扭矩表螺栓公称直径（mm
扭矩·m)
螺轮公称直径（mm）
注表中螺栓材料为A43钢、
扫矩()
3.2.3如被测试的基本系统由儿架设备成.应分别将单架设备安装在振动台上，在基本系统运行状态下进行抗地展性能考核。
3.2.4每次地需考核测试后，应紧固连接栓达到表3.2.2的要来，再进行下一次地考核识试：3.3测点布置
被测设备振动响应检查测试，测点应不少于两点，即在振3.3.7
动台台面和设备重心的主框架上沿振动方向安装加速度传感器。3.3.2被测设备抗地恶性能考核，测点应不少于四点，即在振动台台面，被测设备底部、被测设备重心和被设备项部的主框架上沿振动方问安装加速度传感器和应变计。3.3.3如需对被测设备进行振型测试，测点应不少于五点。3.4检测步骤
3.4.1被测设备的抗地震性能检测按送检烈度进行考核，其起始送检烈度不得高于8烈度。
3.4.2抗地震性能检测应按照以下步骤进行：1.被测设备前通信技术性能测试！5
YY KANKAca-
2．布置测点，
3.被测设备振动响应检查测试：4．抗地性能考核
5，被测设备需后振动响应检查测试；6.被测设备楚后通信技术性能测试6
4被测设备通信技术性能测试
4，0，1被测设备的通信技术性能测式，做在抗地撬考核前和考核后分别进行
4.0.2被测设备进行通信技术性能测试时，应处于正常环境和运行状念，被测设备的供电，接助版符合正带运行条性4.0.3被测设备在抗地震考核后进行通信技术性能测试时，不得进行组件更换，人工复位等任何人工干预操作。4.0.1通信技术性能的测试项目和内容，应符合相关电信设备抗地性能检诞标谁的要求。
TYYKADNKAca
