【YD通讯标准】 统一 IMS 代理会话控制设备(P-CSCF)测试方法(第一阶段)

ICS33.040.99

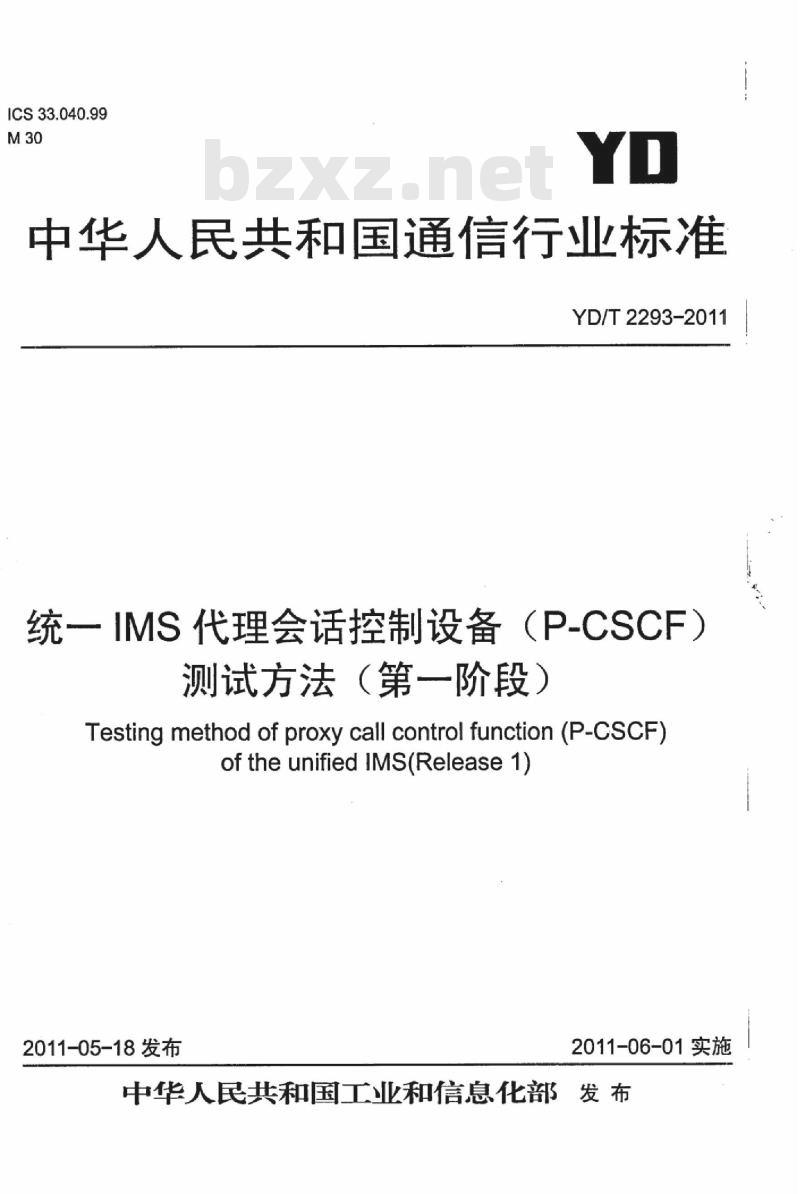

中华人民共和国通信行业标准
YD/T2293-2011
统一IMS代理会话控制设备（P-CSCF）测试方法（第一阶段）
Testing method of proxy call control function (P-CSCF)oftheunifiedIMs(Release1)
2011-05-18发布
2011-06-01实施
中华人民共和国工业和信息化部发布前言
范围·
缩略语·
测试方法·
3.1测试结构…
3.2信令监测要求.免费标准下载网bzxz
3.3测试说明.

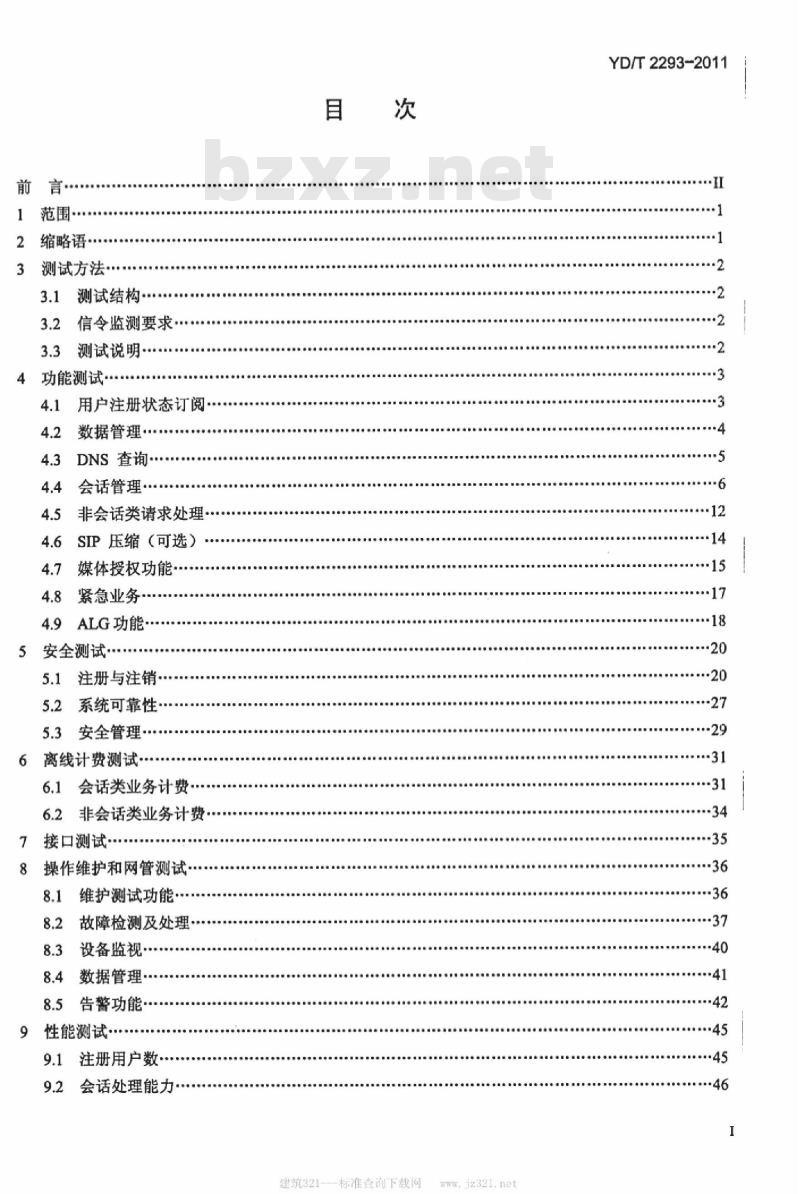

4功能测试·
用户注册状态订阅
数据管理
4..3.DNS查询..
会话管理
非会话类请求处理·
4.6SIP压缩（可选）
媒体授权功能
4.8紧急业务
4.9ALG功能
安全测试··
5.1注册与注销…
5.2系统可靠性
5.3安全管理
6离线计费测试
6.1会话类业务计费·
6.2非会话类业务计费·
接口测试
操作维护和网管测试··
8.1维护测试功能
8.2故障检测及处理·
8.3设备监视.
8.4数据管理
8.5告警功能
性能测试
9.1注册用户数
会话处理能力·
建筑321--—标准查询下载网
YD/T2293-2011
YD/T2293-2011

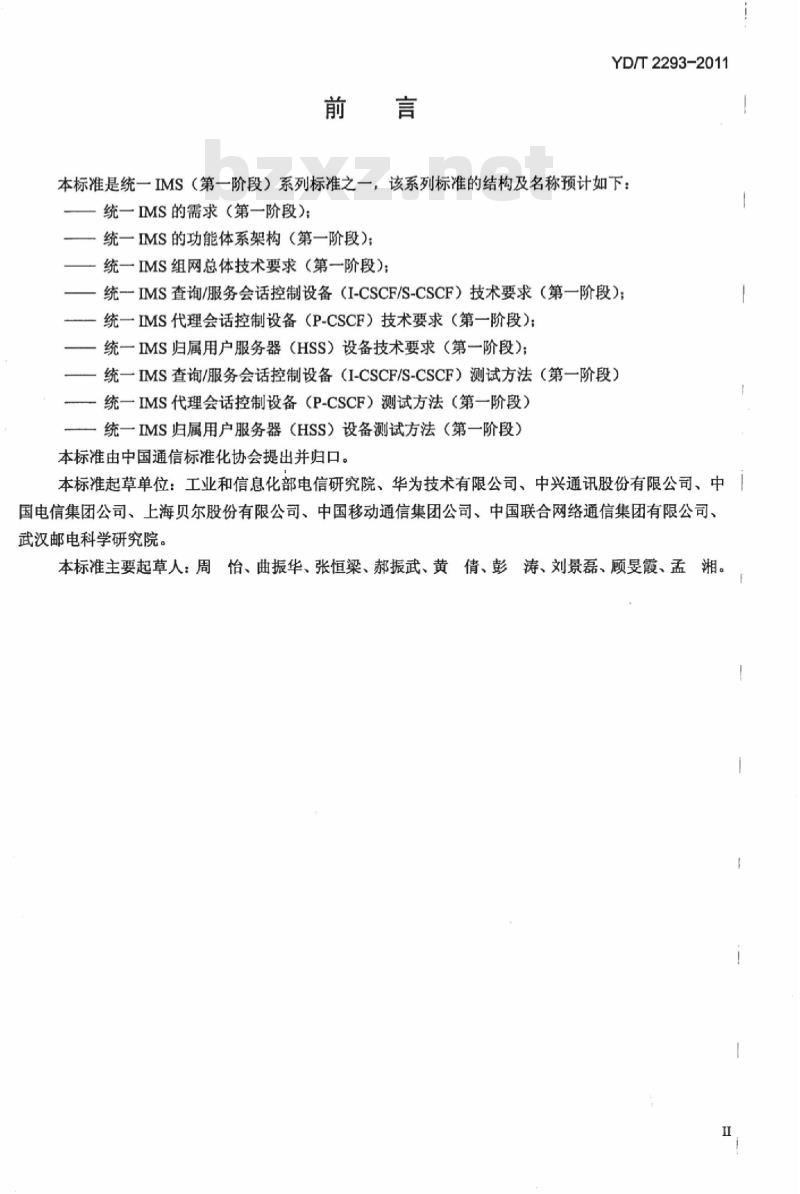

本标准是统一IMS（第一阶段）系列标准之一，该系列标准的结构及名称预计如下：统一IMS的需求（第一阶段）；
一统一IMS的功能体系架构（第一阶段）：统一IMS组网总体技术要求（第一阶段）：统一IMS查询/服务会话控制设备（I-CSCF/S-CSCF）技术要求（第一阶段）：统一IMS代理会话控制设备（P-CSCF）技术要求（第一阶段）：统一IMS归属用户服务器（HSS）设备技术要求（第一阶段）；统一IMS查询/服务会话控制设备（I-CSCF/S-CSCF）测试方法（第一阶段）一统一IMS代理会话控制设备（P-CSCF）测试方法（第一阶段）统一IMS归属用户服务器（HSS）设备测试方法（第一阶段）本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司、中兴通讯股份有限公司、中！国电信集团公司、上海贝尔股份有限公司、中国移动通信集团公司、中国联合网络通信集团有限公司、武汉邮电科学研究院。
本标准主要起草人：周怡、曲振华、张恒梁、郝振武、黄倩、彭涛、刘景磊、顾霞、孟湘。1范围
YD/T2293-2011
统一IMS代理会话控制设备（P-CSCF）测试方法（第一阶段）

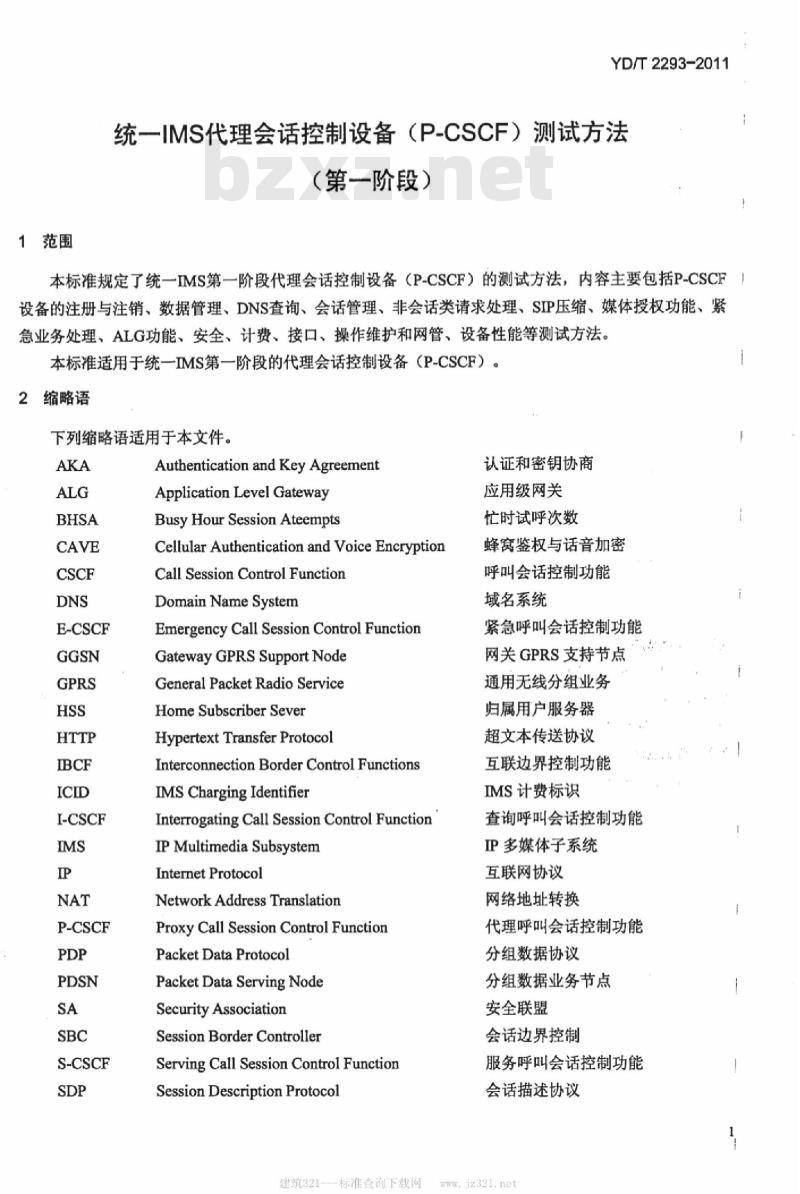

本标准规定了统一IMS第一阶段代理会话控制设备（P-CSCF）的测试方法，内容主要包括P-CSCF设备的注册与注销、数据管理、DNS查询、会话管理、非会话类请求处理、SIP压缩、媒体授权功能、紧急业务处理、ALG功能、安全、计费、接口、操作维护和网管、设备性能等测试方法。本标准适用于统一IMS第一阶段的代理会话控制设备（P-CSCF）。2缩略语
下列缩略语适用于本文件。
E-CSCF
I-CSCF
P-CSCF
S-CSCF
Authentication and Key AgreementApplication Level Gateway
Busy Hour Session Ateempts
CellularAuthenticationand VoiceEncryptionCall Session Control FunctionDomain Name System
Emergency Call Session Control FunctionGateway GPRSSupport Node
General Packet Radio ServiceHome Subscriber Sever
Hypertext Transfer Protocol
InterconnectionBorderControlFunctionsIMS Charging Identifier
Interrogating Call Session Control FunctionIP Multimedia Subsystem
Internet Protocol
Network Address Translation
Proxy Call Session Control FunctionPacket Data Protocol
Packet Data Serving Node
Security Association
Session Border Controller
ServingCall SessionControlFunctionSession Description Protocol建筑321---标准查询下载网
认证和密钥协商
应用级网关
忙时试呼次数
蜂窝鉴权与话音加密
呼叫会话控制功能
域名系统
紧急呼叫会话控制功能
网关GPRS支持节点
通用无线分组业务
归属用户服务器
超文本传送协议
互联边界控制功能
IMS计费标识
查询呼叫会话控制功能
IP多媒体子系统
互联网协议
网络地址转换
代理呼叫会话控制功能
分组数据协议
分组数据业务节点
安全联盟
会话边界控制
服务呼叫会话控制功能
会话描述协议
YD/T2293-2011
测试方法
测试结构
3.2信令监测要求
Session Initiation Protocol
UserEquipment
UniformResourceIdentifier
E-CSCF
L/S-CSCF
P-CSCF设备
GGSN/PDSN
初始会话协议
用户设备
统一资源标识符

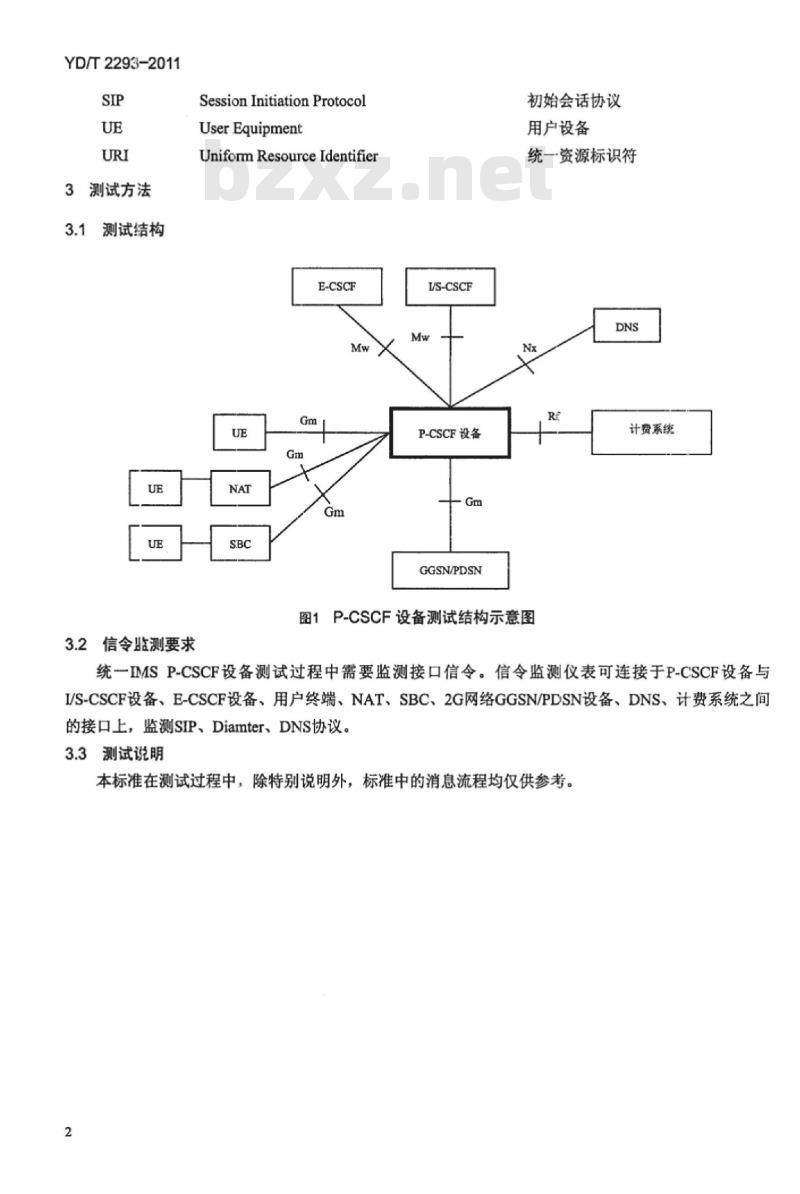

图1P-CSCF设备测试结构示意图
计费系统
统一IMSP-CSCF设备测试过程中需要监测接口信令。信令监测仪表可连接于P-CSCF设备与I/S-CSCF设备、E-CSCF设备、用户终端、NAT、SBC、2G网络GGSN/PDSN设备、DNS、计费系统之间的接口上，监测SIP、Diamter、DNS协议。3.3测试说明
本标准在测试过程中，除特别说明外，标准中的消息流程均仅供参考。2
4功能测试
4.1：用户注册状态订阅
测试编号：4.1
测试项目：功能测试
测试分项目：用户注册状态订阅YD/T2293-2011
测试目的：验证P-CSCF能够向S-CSCF发起用户注册状态事件订阅请求，以了解用户的注册状态信息预置条件：
1）P-CSCF及IMS系统其他相关设备运行正常。2）IMSUEA、B已建立到IMS网络的IP连接，并已获取到相应P-CSCF地址。3）IMSUEA、B属于一号多机用户，且处于未注册状态测试结构：见图1
测试步骤：
1）用户通过IMSUEA发起初始注册请求，注册成功。2）检查P-CSCF向S-CSCF发起用户注册状态事件订阅请求。3）用户使用同一公有用户标识在UEB进行注册。4）S-CSCF发送的Notify消息给P-CSCF指示该用户在IMSUEB注册预期结果：
i）IMSUEA注册成功。
2）P-CSCF收到注册请求的200(OK)响应之后，能向S-CSCF发起用户注册状态事件订阅请求。3）P-CSCF收到S-CSCF发送的Notify消息指示该用户在IMSUEB注册，P-CSCF将该公有用户标识添加到用户已注册的公有用户标识列表中，并绑定其相应的联系地址信息参考消息流程：
P-CSCF
Subscribe
-Notify
200OK-
建筑321---标准查询下载网
S-CSCF
YD/T2293-2011
4.2数据管理
测试编号：4.2
测试项目：功能测试
测试分项目：数据管理
测试目的：验证P-CSCF能够正确存储用户和业务相关数据预置条件：
1）P-CSCF及IMS系统其他相关设备运行正常2）IMSUEA用户在IM[S网络中处于已注册状态测试结构：见图1
测试步骤：
检查P-CSCF中是否存储IMSUEA用户和业务相关信息预期结果：
存储信息包括注册ServiceRoute列表相关内容、UE地址、公有用户标识、私有用户标识等参考消息流程：
4.3DNS查询
测试编号：4.3
测试项目：功能测试
测试分项目：DNS查询
YD/T2293-2011
测试目的：验证P-CSCF能够通过查询DNS获得UE提供的归属域名所对应的I-CSCF的IP地址预置条件：
1）P-CSCF及IMS系统其他相关设备运行正常。2）配置P-CSCF需通过查询DNS获得UE归属域I-CSCF的IP地址。3）IMSUEA用户在IMS网络中处于未注册状态测试结构：见图1
测试步骤：
1）IMSUEA发起注册请求。
2）P-CSCF收到注册请求后，向DNS服务器发起查询请求，其中携带UE提供的归属域名。3）P-CSCF接收DNS服务器返回的归属域名所对应I-CSCF的IP地址。4）P-CSCF转发注册请求给该IP地址预期结果：
1）IMSUEA注册成功。
2）P-CSCF能够正确将终端的注册请求转发给用户归属网络的I-CSCF参考消息流程：
Registen
P-CSCF
401Unauthorized
Register
-200(OK)
I-CSCF
域名解析请求（用户归属域名）域名解析响应（用户归属I-CSCF的IP地址）Register
40lUnauthorized
Register
200(OK)
建筑321---标准查询下载网
YD/T2293-2011
4.4会话管理
4.4.1UE发起的会话
测试编号：4.4.1
测试项目：会话管理
测试分项目：UE发起的会话
测试目的：验证P-CSCF能够正确处理UE发起的会话建立预置条件：
1）P-CSCF及IMS系统其他相关设备运行正常。2）IMSUEA、B用户在IMS网络中处于已注册状态测试结构：见图1
测试步骤：
1）IMSUEA用户发起到IMSUEB用户的会话。2）IMSUEB振铃，IMSUEA用户听回铃音。3）IMSUEB用户摘机，会话建立成功，两用户可正常通话预期结果：
1）会话建立成功，P-CSCF能够按照消息流程图正确转发各消息。2）P-CSCF收到IMSUEA发送的INVITE消息后，将自已从Route头域列表顶端删除；将自己的地址添加到Via头域中；将自已的SIPURI添加到Record-Route头域中；增加带有icid参数的P-Charging.Vector头域：如含有P-Preferred-Identity头域，则删除该头域，并加入P-Asserted-Identity头域。处理完成后转发该消息至用户归属的S-CSCF。3）P-CSCJF收到S-CSCF发送的183响应后，重写RecordRoute中关于P-CSCF的相关信息，之后将其转发至UEA
参考消息流程：
注：会话建立是否存在资源预留过程可选6
INVITE
-100(Trying)
UPDATE
200(OK）
180(Ringing)
200(OK）
P-CSCF
INVITE
100(Trying）
183 (Session Progress)
200(OK)
UPDATE
200(OK)
-180(Ringing)
200 (OK)
200(OK)
S-CSCF
4.4.2UE终结的会话
测试编号：4.4.2
测试项目：会话管理
测试分项目：UE终结的会话
测试目的：验证P-CSCF能够正确处理UE终结的会话建立预置条件：
1）P-CSCF及IMS系统其他相关设备运行正常。2）IMSUEA、B用户在IMS网络中处于已注册状态测试结构：见图1
测试步骤：
1）IMSUEA用户发起到IMSUEB用户的会话。2）IMSUEB振铃，IMSUEA用户听回铃音。3）IMSUEB用户摘机，会话建立成功，两用户可正常通话预期结果：
1）会话建立成功，P-CSCF能够按照消息流程图正确转发各消息。YD/T2293-2011
2）P-CSCF收到S-CSCF发送的INVITE消息后，将其SIPURI添加到Record-Route列表顶端，将其地址添加到Via列表顶端，删除P-Charging-Function-Addresses和P-Charging-Vector头域。处理完成后转发该消息至UEB。
3）P-CSCF收到UEB发送的183响应后，如果P-Preferred-Identity存在，则删除该头域；添加P-Asserted-Identity头域；重写Record-Route中的SIPURI，删除comp参数。处理完成后转发该消息至S-CSCF
参考消息流程：
S-CSCF
注：会话建立是否存在资源预留过程可选HINVITE
-100(Trying)
183(Session
Progress)
PRACK-
200OK)
UPDATE
200(OK)
-180(Ringing)
200(OK）
200(OK)
P-CSCF
INVITE
100(Trying）
183(Session
Progress)
200(OK)
UPDATE
-200(OK)
180(Ringing)
200(OK)
200(OK)
建筑321--
一标准查询下载网
YD/T2293-2011
4.4.3P-CSCF发起的会话释放
测试编号：4.4.3
测试项目：会话管理
测试分项目：P-CSCF发起的会话释放测试目的：验证P-CSCF能够正确发起会话释放预置条件：
1）P-CSCF及IMS系统其他相关设备运行正常。2）IMSUEA、B用户在IMS网络中处于已注册状态3）IMSUEA和B间的会话已经建立，用户正在通话测试结构：见图1
测试步骤：
1）将IMSUEA移出无线网络覆盖范围或做掉电处理。2）P-CSCF收到无线接口资源或承载接口资源不可得或会话到UE的信令承载丢失的指示3）会话中断
预期结果：
1）P-CSCF向S-CSCF发起会话释放请求。2）P-CSCF收到S-CSCF发送的200响应后，删除所有会话相关信息参考消息流程：
P-CSCF
S-CSCF
4.4.4UE发起的会话释放
测试编号：4.4.4
测试项目：会话管理
测试分项目：UE发起的会话释放测试目的：验证P-CSCF能够正确处理UE发起的会话释放预置条件：
1）P-CSCF及IMS系统其他相关设备运行正常。2）IMSUEA、B用户在IMS网络中处于已注册状态。3）IMSUEA和B间的会话已经建立，用户正在通话测试结构：见图1
测试步骤：
1）IMSUEA用户挂机。
2）会话结束
预期结果：
1）P-CSCF正确转发UEA发起的会话释放请求给用户归属的S-CSCF。2）P-CSCF收到S-CSCF发送的200响应后，删除所有会话相关信息参考消息流程：
-200OK
P-CSCF
建筑321---标准查询下载网
S-CSCF
YD/T2293-2011
