【YD通讯标准】 统一 IMS 查询/服务会话控制设备(I-CSCF/S-CSCF)测试方法(第一阶段)

ICS33.040.99
中华人民共和国通信行业标准
YD/T2292-2011

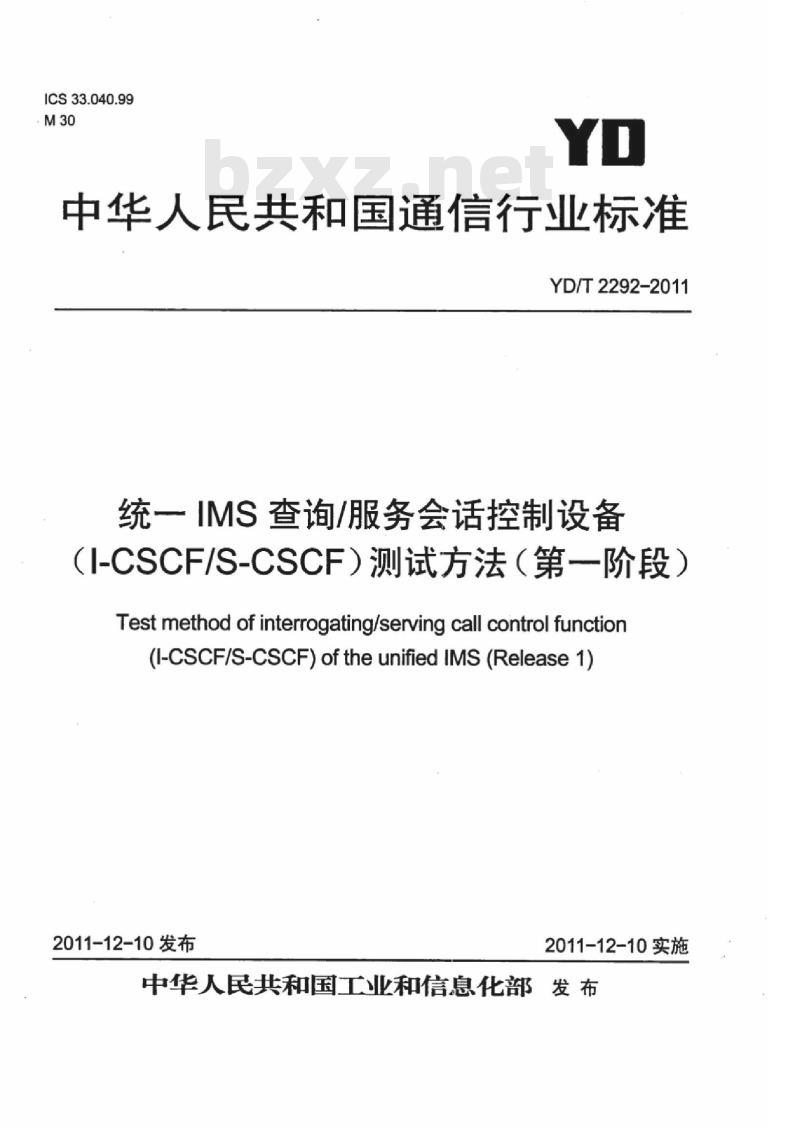

统一IMS查询/服务会话控制设备（I-CSCF/S-CSCF）测试方法（第一阶段）Test method of interrogating/serving call control function(I-CSCF/S-CSCF)oftheunifiedIMS(Release1)2011-12-10发布
2011-12-10实施
中华人民共和国工业和信息化部发布前言

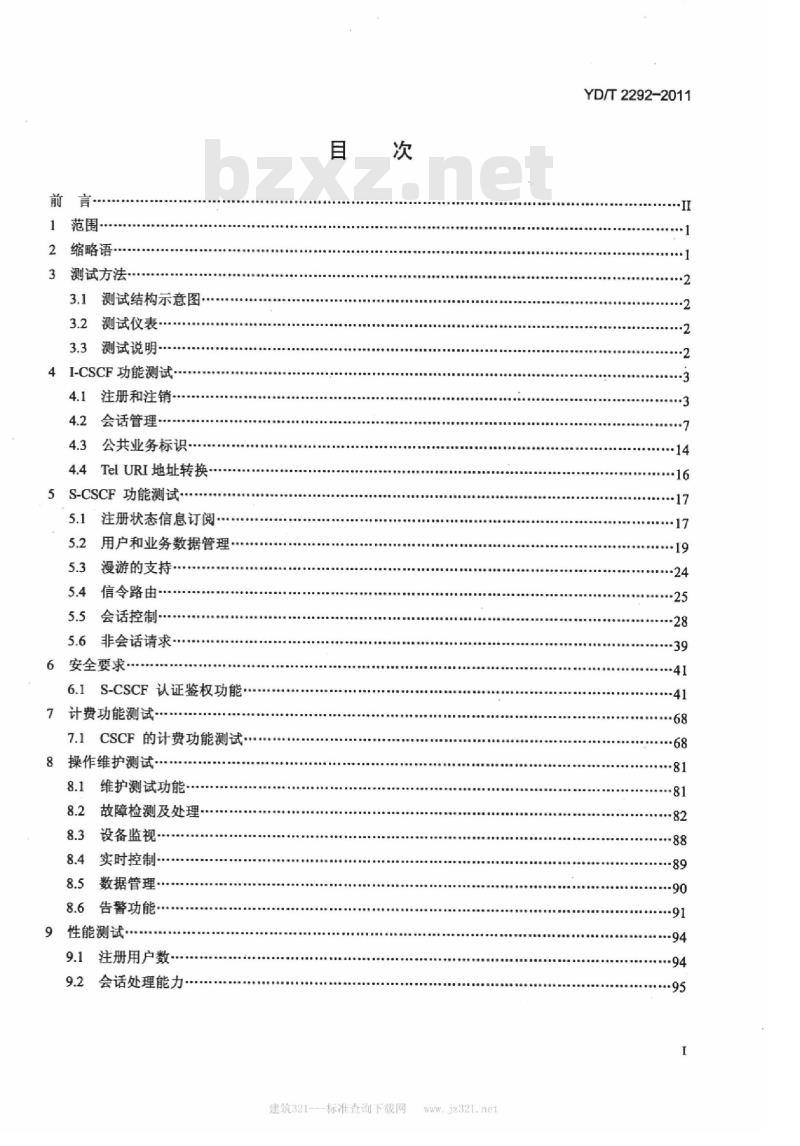

范围·
缩略语
测试方法
测试结构示意图
3.2测试仪表
3.3测试说明
4I-CSCF功能测试·
注册和注销··
4.2会话管理…
4.3公共业务标识
4.4TelURI地址转换
5S-CSCF功能测试-
注册状态信息订阅
5.2用户和业务数据管理·
漫游的支持·
5.4信令路由…
5.5会话控制
5.6非会话请求
6安全要求·
S-CSCF认证鉴权功能
7计费功能测试-
7.1CSCF的计费功能测试
8操作维护测试·
维护测试功能·
8.2故障检测及处理
8.3设备监视
8.4实时控制
8.5数据管理.
8.6告警功能
9性能测试.
注册用户数：
9.2会话处理能力
建筑321---标准查询下载网
YD/T2292-2011
YD/T2292-2011

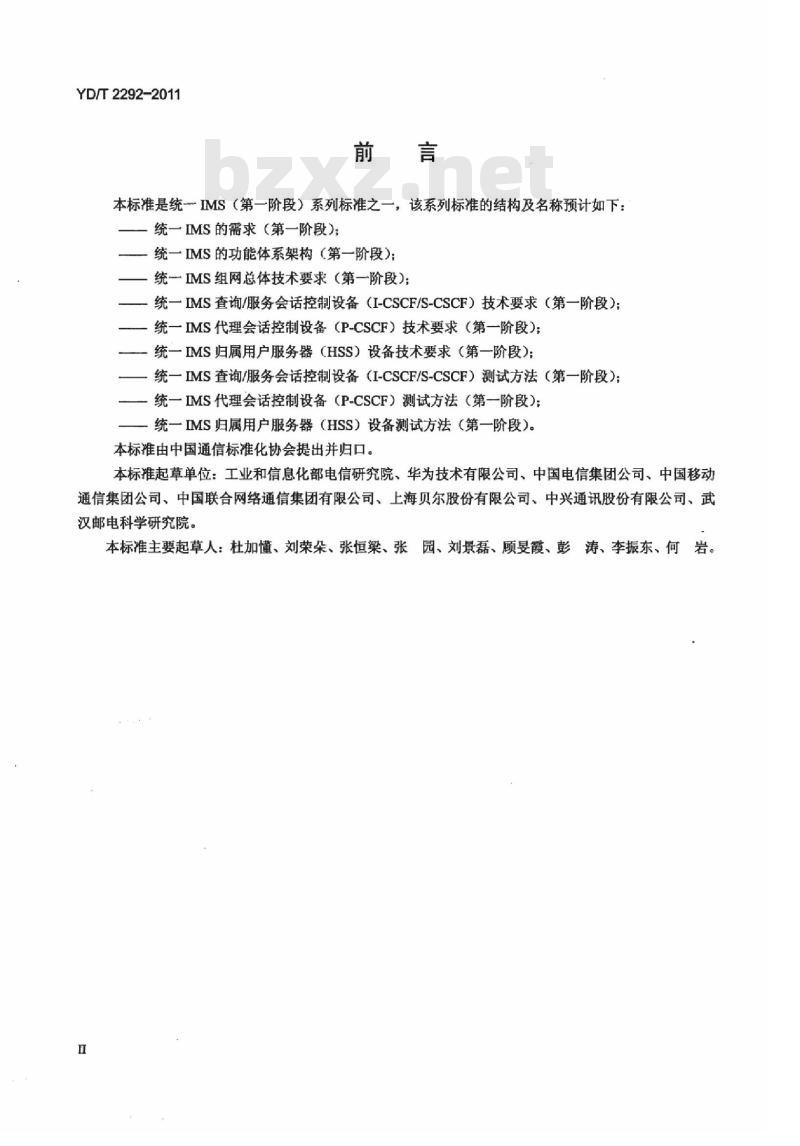

本标准是统IMS（第一阶段）系列标准之一，该系列标准的结构及名称预计如下：统一IMS的需求（第一阶段）：
统一IMS的功能体系架构（第一阶段）；统一IMS组网总体技术要求（第一阶段）；一统一IMS查询/服务会话控制设备（I-CSCF/S-CSCF）技术要求（第一阶段）；统一IMS代理会话控制设备（P-CSCF）技术要求（第一阶段）；统一IMS归属用户服务器（HSS）设备技术要求（第一阶段）；统一IMS查询/服务会话控制设备（I-CSCF/S-CSCF）测试方法（第一阶段）；一统一IMS代理会话控制设备（P-CSCF）测试方法（第一阶段）；统一IMS归属用户服务器（HSS）设备测试方法（第一阶段）。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司、中国电信集团公司、中国移动通信集团公司、中国联合网络通信集团有限公司、上海贝尔股份有限公司、中兴通讯股份有限公司、武汉邮电科学研究院。
本标准主要起草人：杜加懂、刘荣朵、张恒梁、张园、刘景磊、顾曼霞、彭涛、李振东、何岩。I
1范围
统一IMS查询/服务会话控制设备(I-CSCF/S-CSCF）测试方法
（第一阶段）
YD/T2292-2011
本标准规定了统一IMS第一阶段查询/服务会话控制设备（I-CSCF/S-CSCF）的测试方法，内容主要包括I-CSCF设备的注册和注销、会话管理、公共业务标识、计费、操作维护、设备性能等测试方法，及S-CSCF设备的注册和注销、会话管理、用户消息订阅、认证鉴权、计费、安全、接口、操作维护和网管、设备性能等测试方法。
本标准适用于统一IMS第一阶段查询/服务会话控制设备（I-CSCF/S-CSCF）。2缩略语

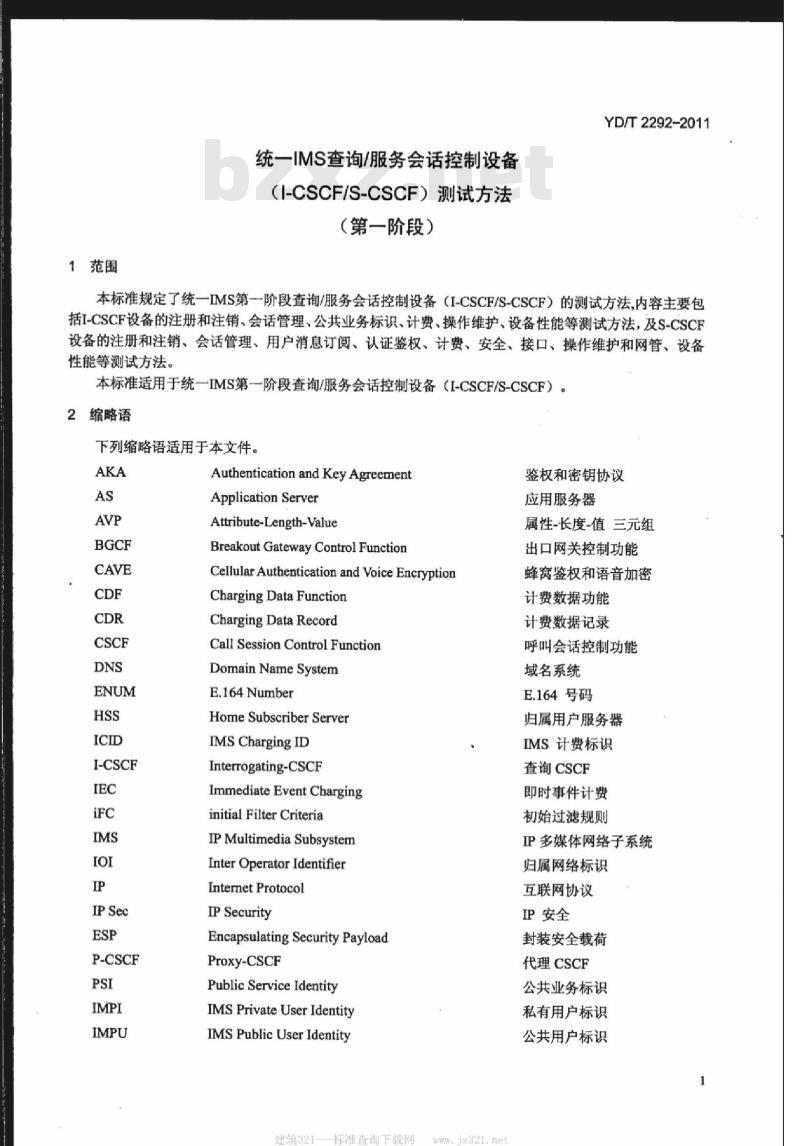

下列缩略语适用于本文件。
I-CSCF
IP Sec
P-CSCF
Authentication andKeyAgreementApplication Server
Attribute-Length-Value
BreakoutGatewayControlFunctionCellular Authentication and VoiceEncryptionCharging Data Function
Charging Data Record
Call Session Control FunctionDomain Name System
E.164Number
Home Subscriber Server
IMS Charging ID
Interrogating-CSCF
Immediate Event Charging
initial Filter Criteria
IP Multimedia Subsystem
Inter Operator Identifier
Internet Protocol
IP Security
Encapsulating Security PayloadProxy-CSCF
Public Service Identity
IMS Private User Identity
IMS Public User Identity
建筑321—-标准查询下载网
鉴权和密钥协议
应用服务器
属性-长度-值三元组
出口网关控制功能
蜂窝鉴权和语音加密
计费数据功能
计费数据记录
呼叫会话控制功能
域名系统
E.164号码
归属用户服务器
IMS计费标识
查询CSCF
即时事件计费
初始过滤规则
IP多媒体网络子系统
归属网络标识
互联网协议
IP安全
封装安全载荷
代理CSCF
公共业务标识
私有用户标识
公共用户标识
YD/T2292-2011
S-CSCF
测试方法
测试结构示意图
SessionDescriptionProtocol
Session Initiated Protocol
Serving-CSCF
SubscriptionLocatorFunction
User Equipment
UniformResourceLocator
HSS/SLF
P-CSCF
I-CSCF
P-CSCF
3.2测试仪表
DNS/ENUM
I-CSCF设备

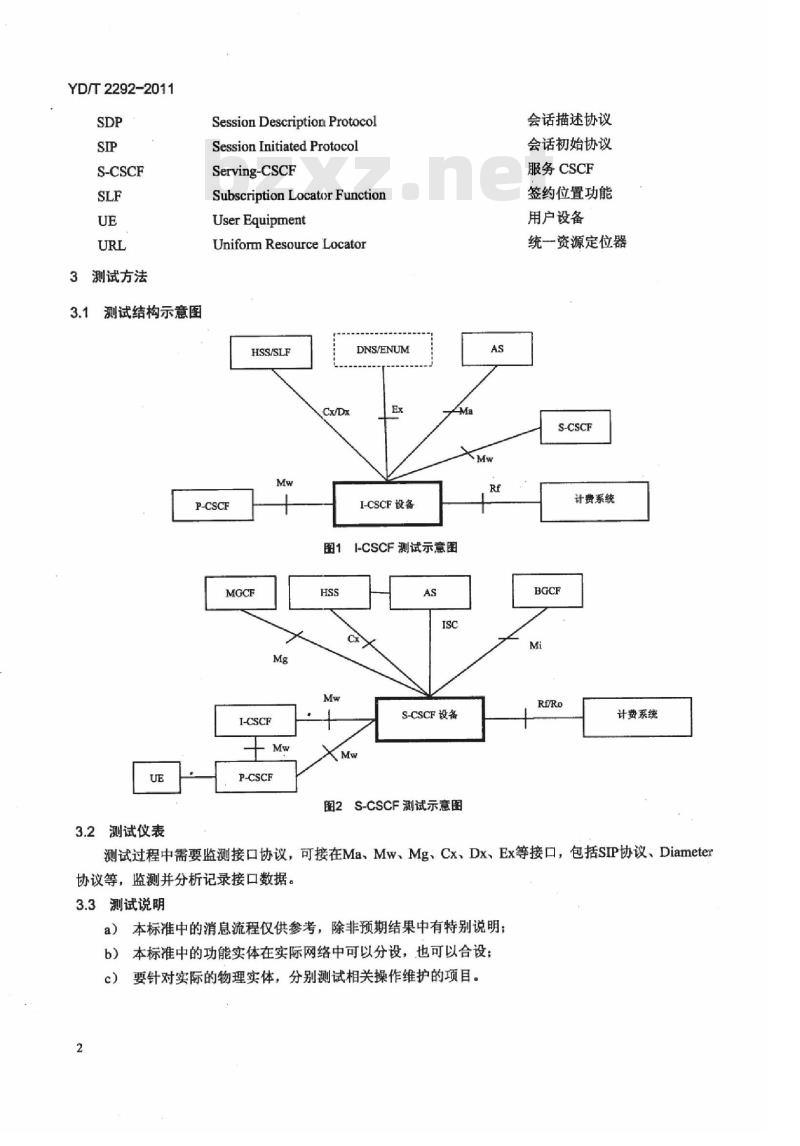

图11-CSCF测试示意图
S-CSCF设备
S-CSCF测试示意图
会话描述协议
会话初始协议
服务CSCF
签约位置功能
用户设备
统一资源定位器
S-CSCF
计费系统
计费系统
测试过程中需要监测接口协议，可接在Ma、Mw、Mg、Cx、Dx、Ex等接口，包括SIP协议、Diameter协议等，监测并分析记录接口数据。3.3测试说明
a）本标准中的消息流程仅供参考，除非预期结果中有特别说明；b）本标准中的功能实体在实际网络中可以分设，也可以合设；要针对实际的物理实体，分别测试相关操作维护的项目。c）
4I-CSCF功能测试
4.1注册和注销
4.1.1I-CSCF根据HSS返回的能力集选择S-CSCF测试编号：4.1.1
测试项目：I-CSCF选择S-CSCF
测试分项目：HSS返回能力集
测试目的：测试I-CSCF能根据HSS返回的信息进行S-CSCF的选择预置条件：
a）IMS系统设备运行正常；
b）用户是IMS用户，HSS上定义了该用户的S-CSCF能力集：c）用户未注册
测试结构：图1
测试流程：
a）IMS终端向指定的P-CSCF发起初始注册：b）用协议测试仪器观察往返信令：c）观察IMS终端从未注册状态转变为成功注册状态预期结果：
a）用户成功注册IMS：
b）检查HSS数据，可以查询到用户已注册并有S-CSCF地址信息参考消息流程：
Register
401 Unauthorized
Register
P-CSCF
Register
40l Unauthorized
Register
I-CSCF
Register
401 Unauthorized
Register
建筑321---标准查询下载网
YD/T2292-2011
S-CSCF
YD/T2292-2011
4.1.21I-CSCF根据HSS返回的S-CSCF名选择S-CSCF测试编号：4.1.2
测试项目：I-CSCF选择S-CSCF
测试分项目：HSS返回S-CSCF名
测试目的：测试I-CSCF能根据HSS返回的信息直接找到S-CSCF预置条件：
a）IMS系统设备运行正常：
b）用户是IMS用户，HSS上定义该用户的S-CSCF地址名：c）用户已注册
测试结构：图1
测试流程：
a）IMS终端向指定的P-CSCF发起重注册；b）用协议测试仪器观察往返信令预期结果：
用户成功注册IMS：
b）检查HSS数据，可以查询到用户已注册并有S-CSCF地址信息，该S-CSCF是已定义的S-CSCF参考消息流程：
Register
P-CSCF
Register
I-CSCF
Register
SAR,SAA可选
S-CSCF
4.1.3注册过程中，查询SLF成功测试编号：4.1.3
测试项目：I-CSCF查询SLF
测试分项目：注册过程中，查询SLF成功测试目的：测试I-CSCF能根据SLF返回的信息找到HSS预置条件：
a）HSS/SLF及IMS系统其他设备运行正常；）HSS中存在IMS用户A，状态为注销（Notregistered）：b)
c）SLF存有用户A归属HSS的地址或名称信息测试结构：图1
测试流程：
使用协议测试仪协议测试仪跟踪SLF的Dx接口；用协议测试仪器观察往返信令
预期结果：
用户注册成功，在HSS查询用户状态为已注册（Registered）YD/T2292-2011
根据本地查询结果返回重定向消息，消息正确被重定向到HSS，其中SLF的响应中Result-CodeAVPb)
为DLAMETERREDIRECTINDICATION，Redirect-HostAVP为HSS地址或名称参考消息流程：
归属网络
P-CSCF
I-CSCF
1.REGISTER
no destination host
with destination host
建筑321---标准查询下载网
YD/T2292-2011
4.1.4注册过程中，查询SLF失败测试编号：4.1.4
测试项目：I-CSCF查询SLF
测试分项目：注册过程中，查询SLF失败测试目的：测试I-CSCF能根据SLF返回的信息没找到HSS，返回注册拒绝预置条件：
1、HSS/SLF及IMS系统其他设备运行正常；2、HSS中存在IMS用户A，状态为注销（Notregistered)；3、SLF没有存有用户A归属HSS的地址或名称信息测试结构：图1
测试流程：
1、使用协议测试仪协议测试仪跟踪SLF的Dx接口；2、用协议测试仪器观察往返信令预期结果：
1、用户注册失败，在HSS查询用户状态为未注册；2、向P-CSCF发起403拒绝
参考消息流程：
归属网络
P-CSCF
1.REGISTER
I-CSCF
no destination host
Userunknown
4.2会话管理
4.2.1用户路由查询，查询成功
测试编号：4.2.1
测试项目：用户路由查询
用户已注册，转发SIPINVITE
测试分项目：查询成功一用户已注册，转发SIPINVITE测试目的：会话被叫侧I-CSCF能根据HSS返回的结果找到S-CSCF预置条件：
1、IMS系统设备运行正常：
2、用户A和B是IMS域的用户；
3、A、B都已经注册到IMS
测试结构：图1
测试流程：
用户A向用户B发起SIPINVITE
预期结果：
用户A和B业务接续成功
参考消息流程：
主叫用户IMS网络
P-CSCF
INVITE
INVITE
S-CSCF
INVITE
I-CSCF
建筑321--标准查询下载网
被叫用户IMS网络
INVITE
YD/T2292-2011
S-CSCF
YD/T2292-2011
4.2.2用户路由查询，查询成功
测试编号：4.2.2
测试项目：用户路由查询
用户未注册但签约了未注册(unregistered)业务测试分项目：查询成功用户未注册但签约了未注册(unregistered)业务测试目的：会话被叫侧I-CSCF能根据HSS返回的结果找到S-CSCF预置条件：
1、IMS系统设备运行正常；
2、用户A和B是IMS域的用户
3、B的IMPU签约了未注册时转移到语音信箱业务；4、A已注册，B的IMPU未注册
测试结构：图1
测试流程：
用户A向用户B发起IMS业务
预期结果：
用户A的业务接续到AS，听到相关的语音提示参考消息流程：
主叫用户IMS网络
P-CSCF
INVTTE
INVITE
S-CSCF
INVITE
I-CSCF
被叫用户IMS网络
INVTTE
S-CSCF
执行iFC
-DNVITE-
YD/T2292-2011
4.2.3用户路由查询，查询失败一用户未注册，且没有签约未注册(unregistered)业务测试编号：4.2.3
测试项目：用户路由查询
测试分项目：查询失败一用户未注册测试目的：被叫用户未注册，接续不成功预置条件：
1、IMS系统设备运行正常；
2、用户A和B是IMS域的用户
3、A已注册，B未注册，且没有签约未注册(unregistered)业务测试结构：图1
测试流程：
用户A向用户B发起IMS业务
预期结果：www.bzxz.net
业务接续失败：
2、A听到失败通知音，为“被叫不可达”（可选）参考消息流程：
主叫用户IMS网络
P-CSCF
INVITE
480Temporarily
not Available
INVITE
S-CSCF
INVITE
I-CSCF
_480Temporarily
480 Temporarily
not Available
建筑321
not Available
标准查询下载网
被叫用户MS网络
S-CSCF
