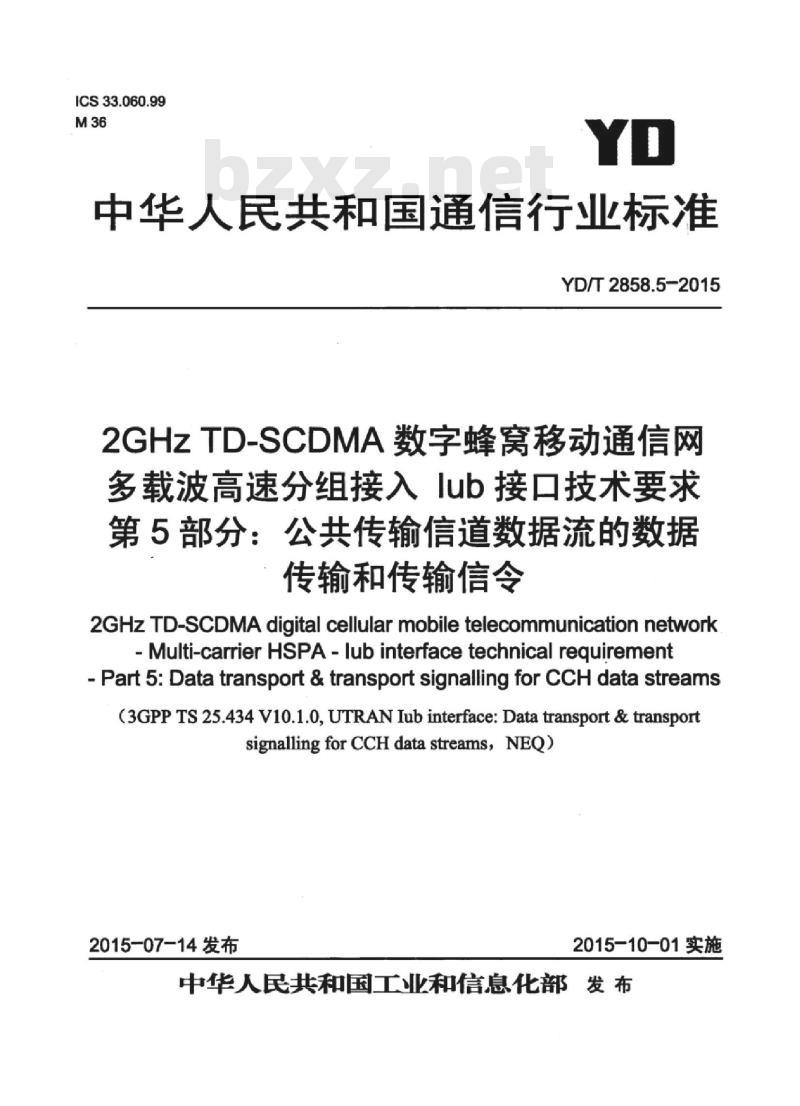

【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网多载波高速分组接入 lub 接口技术要求 第5部分:公共传输信道数据流的数据传输和传输信令

ICS33.060.99
中华人民共和国通信行业标准
YD/T2858.5-2015
2GHZTD-SCDMA数字蜂窝移动通信网多载波高速分组接入lub接口技术要求第5部分：公共传输信道数据流的数据传输和传输信令
2GHzTD-SCDMAdigitalcellularmobiletelecommunicationnetwork-Multi-carrierHSPA-lubinterfacetechnicalrequirement-Part5:Datatransport&transportsignallingforCCHdata streams(3GPPTS25.434V10.1.0,UTRANIubinterface:Datatransport&transportsignallingforCCHdata streams，NEQ)2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前

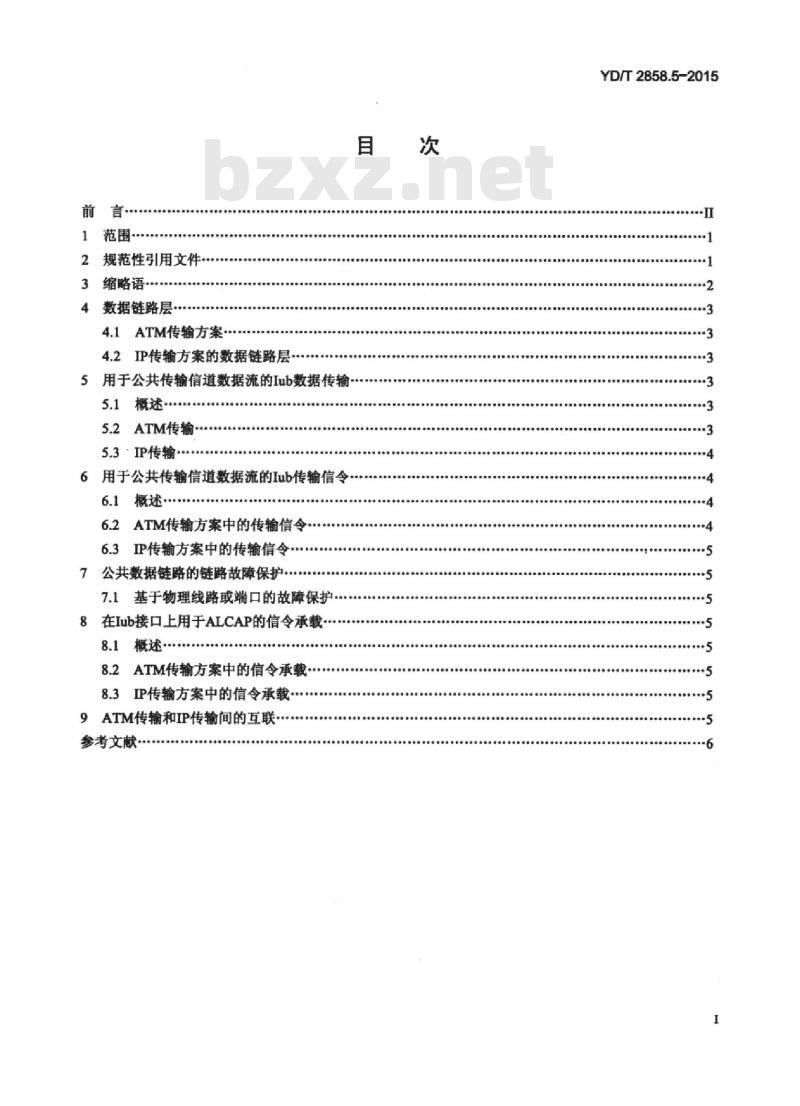

1范围·
2规范性引用文件·
3缩略语·
4数据链路层：
4.1ATM传输方案
4.2IP传输方案的数据链路层
5用于公共传输信道数据流的Iub数据传输5.1概述
5.2ATM传输*
5.3IP传输
6用于公共传输信道数据流的Iub传输信令：6.1概述*·
6.2ATM传输方案中的传输信令
6.3IP传输方案中的传输信令：
7公共数据链路的链路故障保护
7.1基于物理线路或端口的故障保护8在Iub接口上用于ALCAP的信令承载.…8.1概述··
8.2ATM传输方案中的信令承载
8.3IP传输方案中的信令承载
9ATM传输和IP传输间的互联.
参考文献·
YD/T2858.5-2015
YD/T2858.5-2015

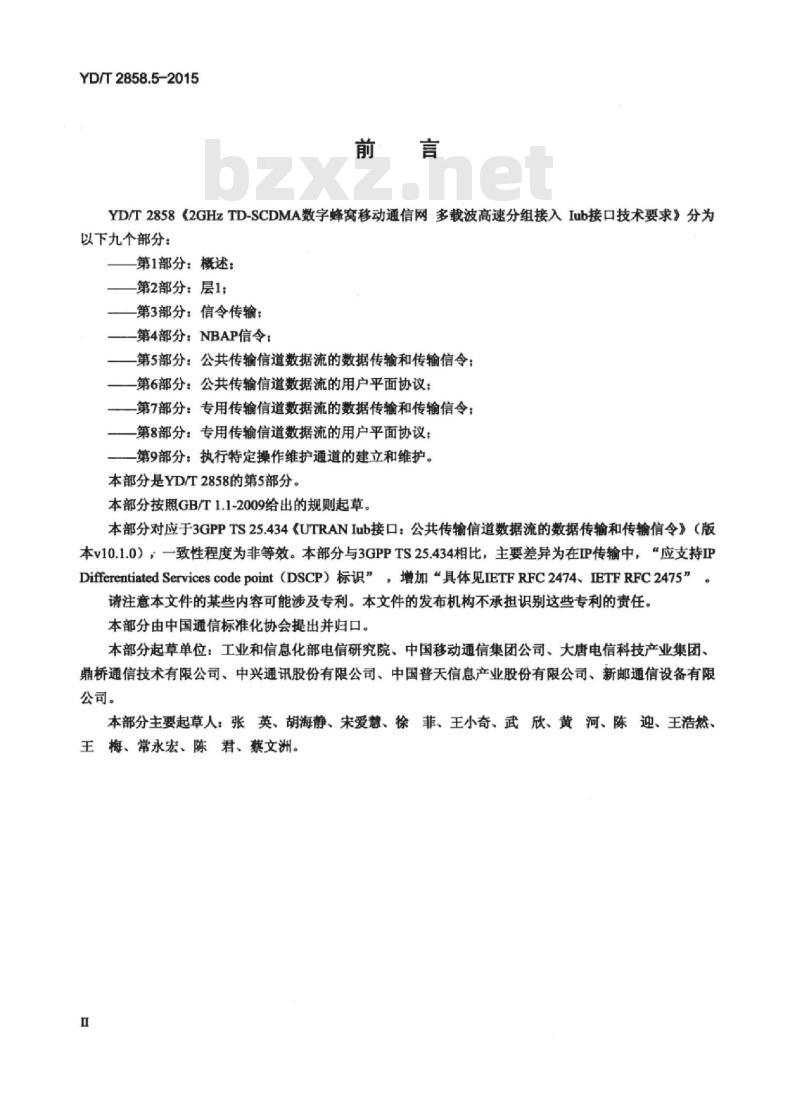

YD/T2858《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Iub接口技术要求》分为以下九个部分：
第1部分：概述：
第2部分：层1；
第3部分：信令传输：
第4部分：NBAP信令：
第5部分：公共传输信道数据流的数据传输和传输信令；第6部分：公共传输信道数据流的用户平面协议：-第7部分：专用传输信道数据流的数据传输和传输信令：第8部分：专用传输信道数据流的用户平面协议：第9部分：执行特定操作维护通道的建立和维护。本部分是YD/T2858的第5部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分对应于3GPPTS25.434《UTRANIub接口：公共传输信道数据流的数据传输和传输信令》（版本v10.1.0），一致性程度为非等效。本部分与3GPPTS25.434相比，主要差异为在IP传输中，“应支持IPDifferentiatedServicescodepoint（DSCP）标识”，增加“具体见IETFRFC2474、IETFRFC2475”请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团公司、大唐电信科技产业集团、鼎桥通信技术有限公司、中兴通讯股份有限公司、中国普天信息产业股份有限公司、新邮通信设备有限公司。
本部分主要起草人：张英、胡海静、宋爱慧、徐菲、王小奇、武欣、黄河、陈迎、王浩然、王梅、常永宏、陈君、蔡文洲。TiiKAoNiAca

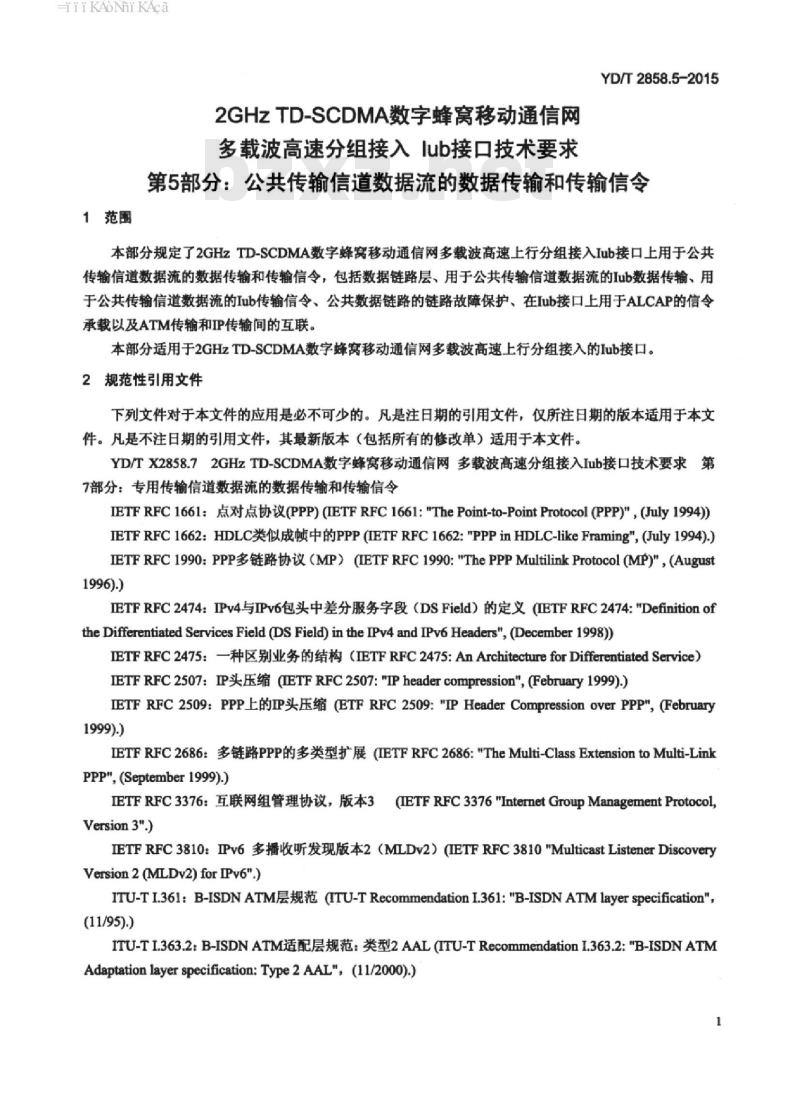

2GHZTD-SCDMA数字蜂窝移动通信网多载波高速分组接入lub接口技术要求YD/T2858.5-2015
第5部分：公共传输信道数据流的数据传输和传输信令1范围
本部分规定了2GHzTD-SCDMA数字蜂窝移动通信网多载波高速上行分组接入Iub接口上用于公共传输信道数据流的数据传输和传输信令，包括数据链路层、用于公共传输信道数据流的Iub数据传输、用于公共传输信道数据流的Iub传输信令、公共数据链路的链路故障保护，在Iub接口上用于ALCAP的信令承载以及ATM传输和IP传输间的互联。本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网多载波高速上行分组接入的Iub接口。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/TX2858.72GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Iub接口技术要求第7部分：专用传输信道数据流的数据传输和传输信令IETFRFC1661：点对点协议(PPP)(IETFRFC1661:\ThePoint-to-PointProtocol (PPP)\，(July1994)IETFRFC1662：HDLC类似成恢中的PPP(IETFRFC1662:\PPPinHDLC-likeFraming\，(July1994).)IETFRFC1990：PPP多链路协议CMP）(IETFRFC1990:\ThePPPMultilinkProtocol(MP)\，(August1996).)
IETFRFC2474：IPv4与IPv6包头中差分服务字段（DSField）的定义（IETFRFC2474:\Definitionofthe Differentiated Services Field (DS Field) in the IPv4 and IPv6 Headers\, (December 1998))IETFRFC2475：一种区别业务的结构（IETFRFC2475:AnArchitectureforDifferentiatedService）IETFRFC2507:IP头压缩(IETFRFC2507:\IPheader compression\,(February1999).)IETFRFC2509：PPP上的IP头压缩(ETFRFC2509:\IPHeaderCompressionoverPPP\,(February1999).)
IETFRFC2686：多链路PPP的多类型扩展(IETFRFC2686:\TheMulti-ClassExtensiontoMulti-LinkPPp\,(September1999))
IETFRFC3376：互联网组管理协议，版本3(IETFRFC3376\InternetGroupManagementProtocol，Version3\
IETFRFC3810：IPv6多播收听发现版本2（MILDv2）（IETFRFC3810\MulticastListenerDiscoveryVersion2(MLDv2)forIPv6\)
ITU-TI.361:B-ISDNATM层规范(ITU-TRecommendationI361:\B-ISDNATMlayer specification\(11/95).）
ITU-TI.363.2：B-ISDNATM适配层规范：类型2AAL(TTU-TRecommendationI.363.2：B-ISDNATMAdaptationlayerspecification:Type2AAL\(11/2000).)HiiKAoNiKAca
YD/T2858.5-2015

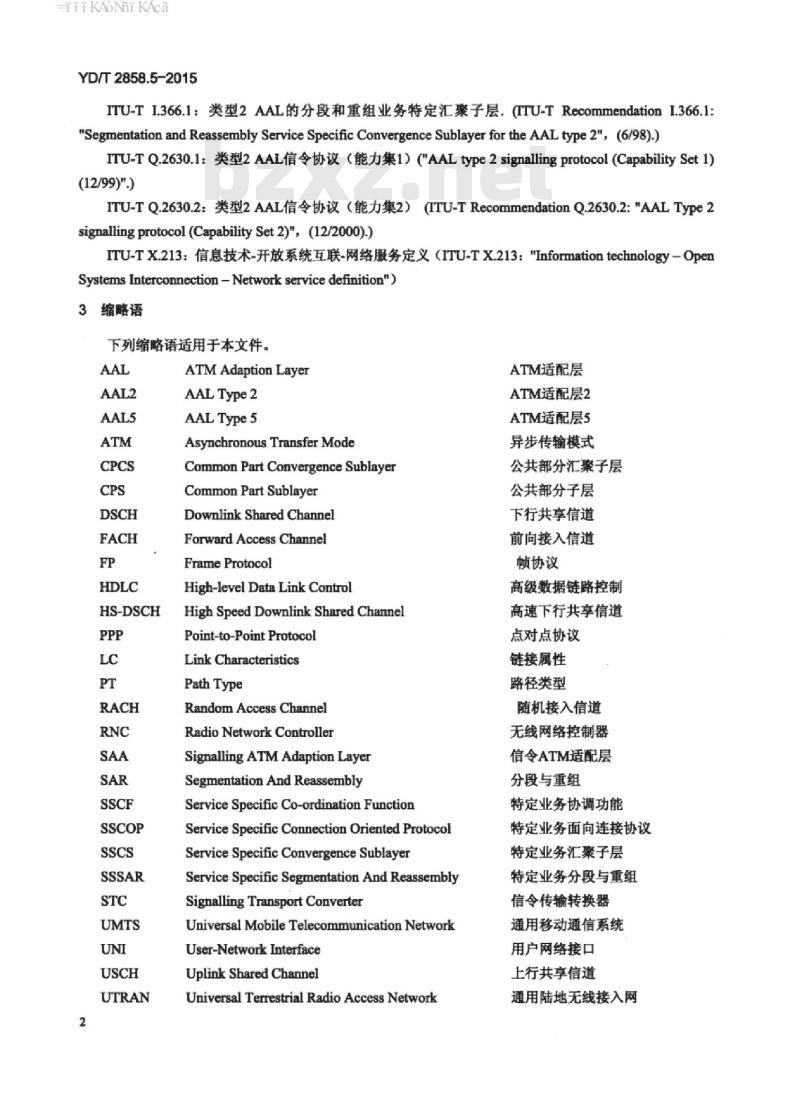

ITU-TI.366.1：类型2AAL的分段和重组业务特定汇聚子层.(ITU-TRecommendationI.366.1:\Segmentation and Reassembly Service Specific Convergence Sublayer for the AALtype2\,(6/98).)ITU-TQ.2630.1：类型2AAL信令协议（能力集1）（\AALtype2signallingprotocol（CapabilitySet1）(12/99)\)
ITU-TQ.2630.2：类型2AAL信令协议（能力集2）(ITU-TRecommendationQ.2630.2：\AALType2signallingprotocol(CapabilitySet2)\，(12/2000).)ITU-TX.213：信息技术-开放系统互联-网络服务定义（ITU-TX.213：\Informationtechnology-OpenSystemsInterconnection-Network servicedefinition\)3缩略语
下列缩略语适用于本文件。
HS-DSCH
ATM Adaption Layer
AALType2
AALType5
Asynchronous Transfer Mode
Common Part Convergence SublayerCommon Part Sublayer
Downlink Shared Channel
Forward Access Channel
FrameProtocol
High-level Data Link ControlHigh Speed Downlink Shared ChannelPoint-to-Point Protocol
Link Characteristics
PathType
Random Access Channel
Radio Network Controller
Signalling ATM Adaption LayerSegmentation And Reassembly
Service Specific Co-ordination FunctionService Specific Connection Oriented ProtocolService Specific Convergence SublayerServiceSpecificSegmentationAndReassemblySighallingTransport ConvertenUniversal MobileTelecommunicationNetworkUser-Network Interface
Uplink Shared Channel
UniversalTerrestrialRadioAccessNetworkATM适配层
ATM适配层2
ATM适配层5
异步传输模式
公共部分汇聚子层
公共部分子层
下行共享信道
前向接入信道
顿协议
高级数据链路控制
高速下行共享信道bzxz.net
点对点协议
链接属性
路径类型
随机接入信道
无线网络控制器
信令ATM适配层
分段与重组
特定业务协调功能
特定业务面向连接协议
特定业务汇聚子层
特定业务分段与重组
信令传输转换器
通用移动通信系统
用户网络接口
上行共享信道
通用陆地无线接入网
HiiKAoNiKAca
4数据链路层
4.1ATM传输方案
用于传输网络用户平面和传输网络控制平面的ATM层应符合ITU-TI.361。4.1.1ATM层的保护倒换
YD/T2858.5-2015
如果RNC和NodeB之间的ATM层支持路径的穴余，那么它应支持ITU-TI.630中ATM保护倒换。4.2IP传输方案的数据链路层
支持IP传输的RNC或NodeB宜支持PPP协议，采用HDLC成顿（见IETFRFC1661、IETFRFC1662）。注：不排除采用满足UTRAN要求的其它L2/L1协议及实现（例如PPPMux/AAL5/ATM、PPP/AAL2/ATM、Ethermet、MPLS/ATM等）。
支持IP传输、接口采用如E1这类低速PPP链路进行连接的RNC或NodeB应支持IP包头压缩（见IETFRFC2507）和PPP扩展ML/MC-PPP（见IETFRFC1990、IETFRFC2686）。在此情形下，PPP上的包头压缩协商应按照IETFRFC2509规定执行。5用于公共传输信道数据流的lub数据传输5.1概述
这一章主要描述了支持公共传输信道（FACH、RACH、PCH、DSCH、USCH、HS-DSCH）数据流的传输层。
RACH、FACH、USCH、DSCH和HS-DSCH信道Iub数据流的传送有两种协议集选择：a）ATM传输方案：
b）IP传输方案。
图1所示为这两种选择的具体协议栈。FP for RACH, FACH, PCH,
DSCH,HS-DSCH,USCH
网络层
AAL2SSSAR
(1.366.1)
网络层
AAL2CPS
(1.363.2)
ATM传输协议栈
FP for RACH, FACH, PCH
DSCH,HS-DSCH,USCH
Data Link Layer
Physical Layer
IP传输协议栈
图1用于RACH、FACH、USCH、DSCH和HS-DSCH信道Iub数据流传输的协议栈5.2ATM传输
用于IubRACH、FACH、PCH、DSCH、USCH、HS-DSCH数据流的标准传输层是ATM和AAL2规范（见ITU-TI363.2及ITU-TI.366.1）。SSSAR（ServiceSpecificSegmentationandReassembly）子层用于分段和重组AAL2SDU。3
HiiKANiKAca
YD/T2858.5-2015
5.3IP传输
用于IubRACH、FACH、PCH、DSCH、USCH、HS-DSCH数据流的传输协议是UDP/IP。数据链路层在4.2规定。
IPUTRAN节点应支持IPv6：可选支持IPv4。注：不排除采用和实现IPv4。
在传输网络从IPv4到IPv6的过渡期推荐采用IPv6和IPv4双栈。传输承载用UDP端口和IP地址标识（源UDP端口、目的UDP端口、源IP地址、目的IP地址）。在Iub/lur接口无线网络层采用NSAP结构进行源IP地址和目的IP地址的交换（参见3GPPTS25.401的6.1.8.2）。
应支持IPDifferentiatedServicescodepoint（DSCP）标识，具体见IETFRFC2474、IETFRFC2475。流量类型（TrafficCategory）和DSCP的映射关系应通过O&M针对每个流量类型进行配置。流量类型是实现相关的，可由应用参数决定。如果对RAN的安全性没有影响，Iub接口的FACH数据流可以支持IP多播（见IETFRFC3376和IETFRFC3810）。RAN安全性可以通过基于RAN的封闭IP（closedIPbasedRAN）保证。6用于公共传输信道数据流的lub传输信令6.1概述
这一章主要描述了建立用户平面传输承载的传输信令协议。协议栈如图2所示。Q.2630.2
(Q.2150.2)
AAL5SSCS
SSCF-UNI
AAL5CommonPart
(CPCS/SAR)
图2lub传输网络控制平面协议结构6.2ATM传输方案中的传输信令
ITU-TQ.2630.2是Iub接口AAL2信令协议标准。该标准在原有Q.2630.1的基础上增加了一些可选能力。
BindingID由无线网络层提供，并拷贝到ITU-TQ.2630.2中ESTABLISH.request原语的SUGR参数中。当NodeB从lub接口收到EstablishRequest消息时，绑定指示已经被分配，并与一个应用过程相绑定。用户平面传输承载的建立和通常情况下的释放都是由CRNC的ALCAP发起的。当小区被删除但小区用到的公共信道还存在时，NodeB将发起释放用户平面传输承载的过程。AAL2传输层寻址是基于embeddedE.164或其它NSAP寻址格式(见ITU-TX.213)中的AESA变量。不使用NativeE.164寻址方式。
TiiKAoNiKAca
YD/T2858.5-2015
如果接口的传输层提供AAL2切换功能，LinkCharacteristics（LC)参数将被包含在AAL2信令协议中的EstablishRequest消息以及ModificationRequest消息中。如果接口的传输层提供AAL2切换功能，PathType(PT)参数将包含在AAL2信令协议（ATM优先级处理）的EstablishRequest消息中。如果AAL2信令消息中LinkCharacteristics（LC)的MaximumCPS-SDUBitRate或Average CPS-SDUBitRate参数值为2048kbit/s，则应解释为比特率为2048kbit/s或更高。注：采用ITU-TQ.2630.2将一些流量（如HSDPA）与其它流量分开。然而HSDPA业务量的突发性和高于2048kbit/s速率的每个连接未知的流量，可能会降低在同一AAL2路径里的业务的QoS。6.3IP传输方案中的传输信令
所有UTRAN节点（包括RNC和NodeB）都采用IP传输方式时不需要ALCAP协议。7公共数据链路的链路故障保护
7.1基于物理线路或端口的故障保护如果NodeB和传输网接入设备之间支持物理链路穴余，则NodeB需要支持基于物理端口或者线路的1+1保护或负荷分担方式：
-ATM传输方式下或IP的POS方式下，当底层传输基于STM-1、STM-4等线路时，应支持1+1方式的线状复用段APS保护，切换方式和性能应该符合ITU-TG.841建议当底层基于以太网接口时，RAN节点应提供余的以太网物理端口和链路进行故障保护。8在Iub接口上用于ALCAP的信令承载8.1概述
本章主要描述了支持ALCAP协议栈的信令承载协议。8.2ATM传输方案中的信令承载
SAAL-UNI是用于Iub接口上AAL类型信令协议（见ITU-TQ.2630.2）的标准信令承载。协议栈如图2所示。
信令传输转换器（STC）与Iub接口相关的部分参见ITU-TQ.2150.2(12/99)。AAL5的公共部分包含CPCS和SAR。
8.3IP传输方案中的信令承载
所有UTRAN节点（包括RNC和NodeB）都采用IP传输方式时不需要ALCAP协议。9ATM传输和IP传输间的互联
支持IP传输的RNC或NodeB应提供与仅支持ATM传输的RNC或NodeB的互联。互联的方式见YD/T2858.7《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Iub接口技术要求第7部分：专用传输信道数据流的数据传输和传输信令》。为了方便使用者对照阅读及编写者维护后续版本，本部分的章条号与所对应的3GPP标准保持一致。5
TiiKAoNiKAca
YD/T2858.5-2015
考文献
[1]3GPPTS25.401UTRAN全面描述上的信令传送转换（\Signalling transport converter on[2]ITU-TQ.2150.2SSCOP和SSCOPMCESSCOPandSSCOPMCE\，(12/99))6
