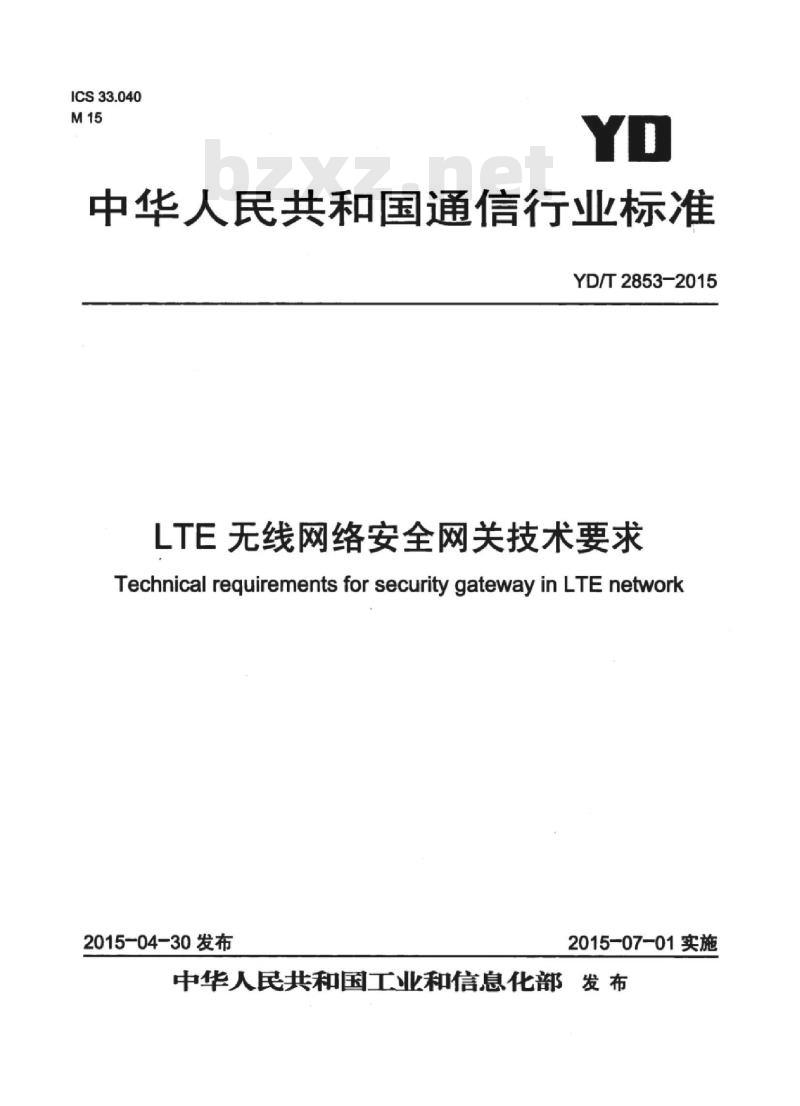

ICS33.040
中华人民共和国通信行业标准
YD/T2853-2015
LTE无线网络安全网关技术要求
Technical requirements for security gateway in LTE network2015-04-30发布
2015-07-01实施
中华人民共和国工业和信息化部发布前言

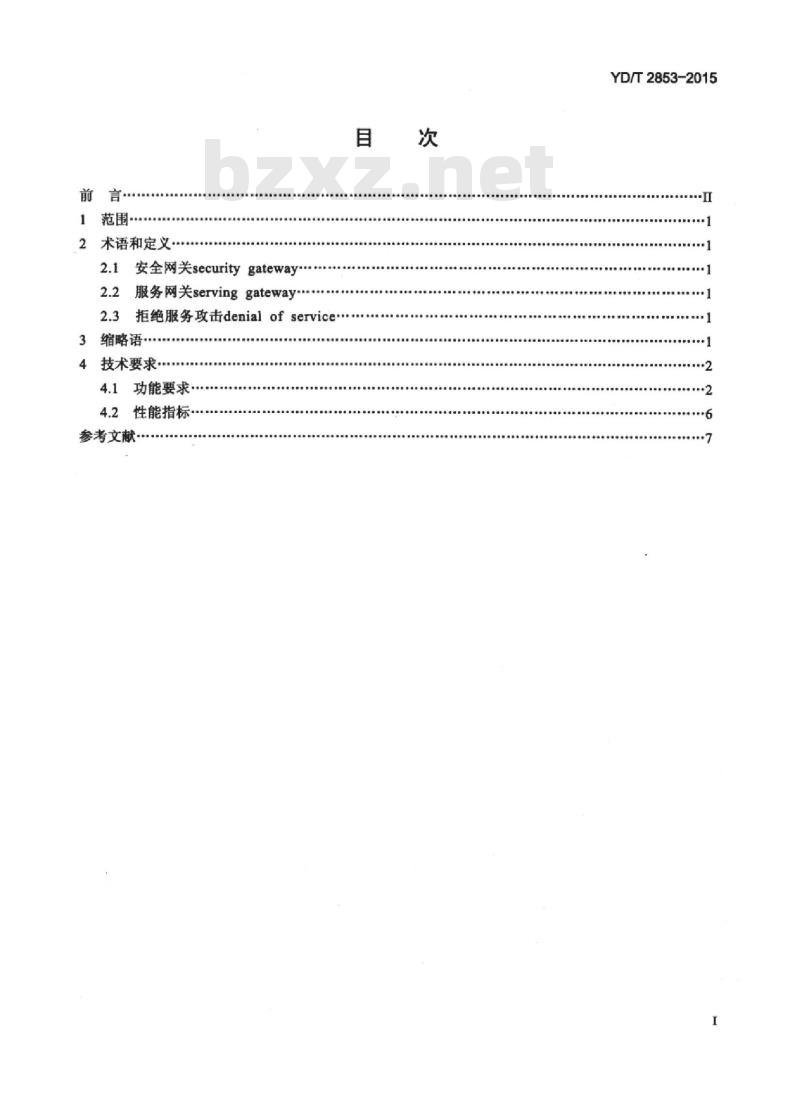

1范围
2术语和定义
2.1安全网关securitygateway
2.2服务网关servinggateway.
2.3拒绝服务攻击denialofservice......3缩略语
4技术要求
4.1功能要求·
4.2性能指标·
参考文献
YD/T2853-2015
YD/T2853-2015

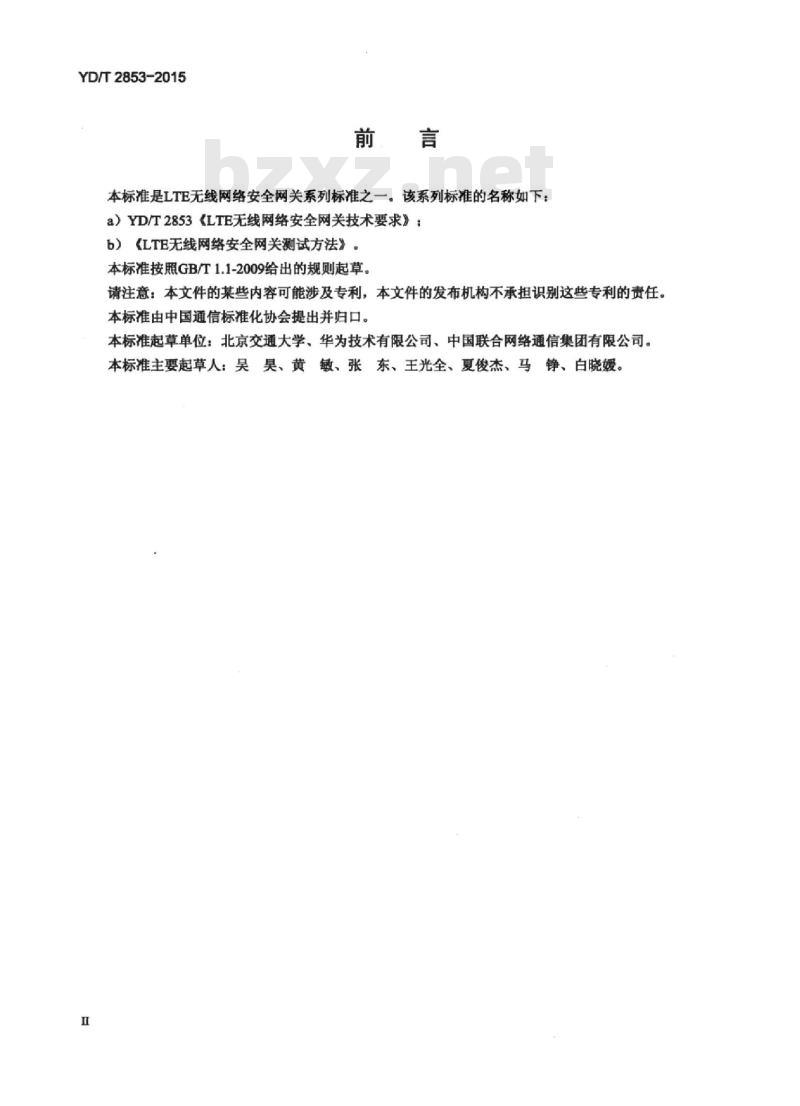

本标准是LTE无线网络安全网关系列标准之一。该系列标准的名称如下：a）YD/T2853《LTE无线网络安全网关技术要求》：b）《LTE无线网络安全网关测试方法》。本标准按照GB/T1.1-2009给出的规则起草。请注意：本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：北京交通大学、华为技术有限公司、中国联合网络通信集团有限公司。本标准主要起草人：吴昊、黄敏、张东、王光全、夏俊杰、马铮、白晓媛。H
HiiKAoNiKAca

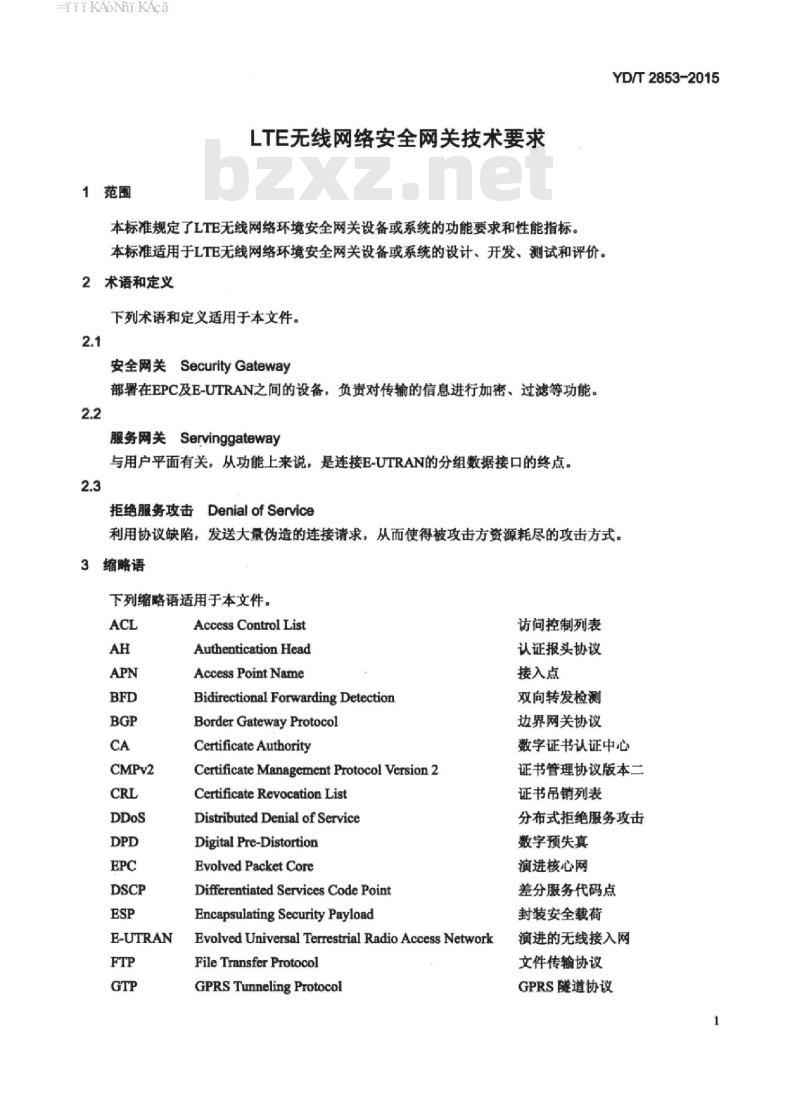

1范围
LTE无线网络安全网关技术要求
本标准规定了LTE无线网络环境安全网关设备或系统的功能要求和性能指标。本标准适用于LTE无线网络环境安全网关设备或系统的设计、开发、测试和评价。2术语和定义
下列术语和定义适用于本文件。2.1
安全网关SecurityGateway
部署在EPC及E-UTRAN之间的设备，负责对传输的信息进行加密、过滤等功能。2.2
服务网关Servinggateway
与用户平面有关，从功能上来说，是连接E-UTRAN的分组数据接口的终点。2.3
拒绝服务攻击Denial ofServiceYD/T2853-2015
利用协议缺陷，发送大量伪造的连接请求，从而使得被攻击方资源耗尽的攻击方式。3缩略语
下列缩略语适用于本文件。
E-UTRAN
Access Control List
Authentication Head
Access Point Name
Bidirectional Forwarding DetectionBorderGatewayProtocol
Certificate AuthoritybzxZ.net
CertificateManagementProtocol Version2Certificate Revocation List
Distributed Denial of ServiceDigital Pre-Distortion
Evolved Packet Core
Differentiated Services Code PointEncapsulating Security PayloadEvolvedUniversal TerrestrialRadioAccessNetworkFile Transfer Protocol
GPRSTunneling Protocol
访问控制列表
认证报头协议
接入点
双向转发检测
边界网关协议
数字证书认证中心
证书管理协议版本二
证书吊销列表
分布式拒绝服务政击
数字预失真
演进核心网
差分服务代码点
封装安全载荷
演进的无线接入网
文件传输协议
GPRS隧道协议
HiiKAoNiKAca
YD/T2853-2015
SYSLOG

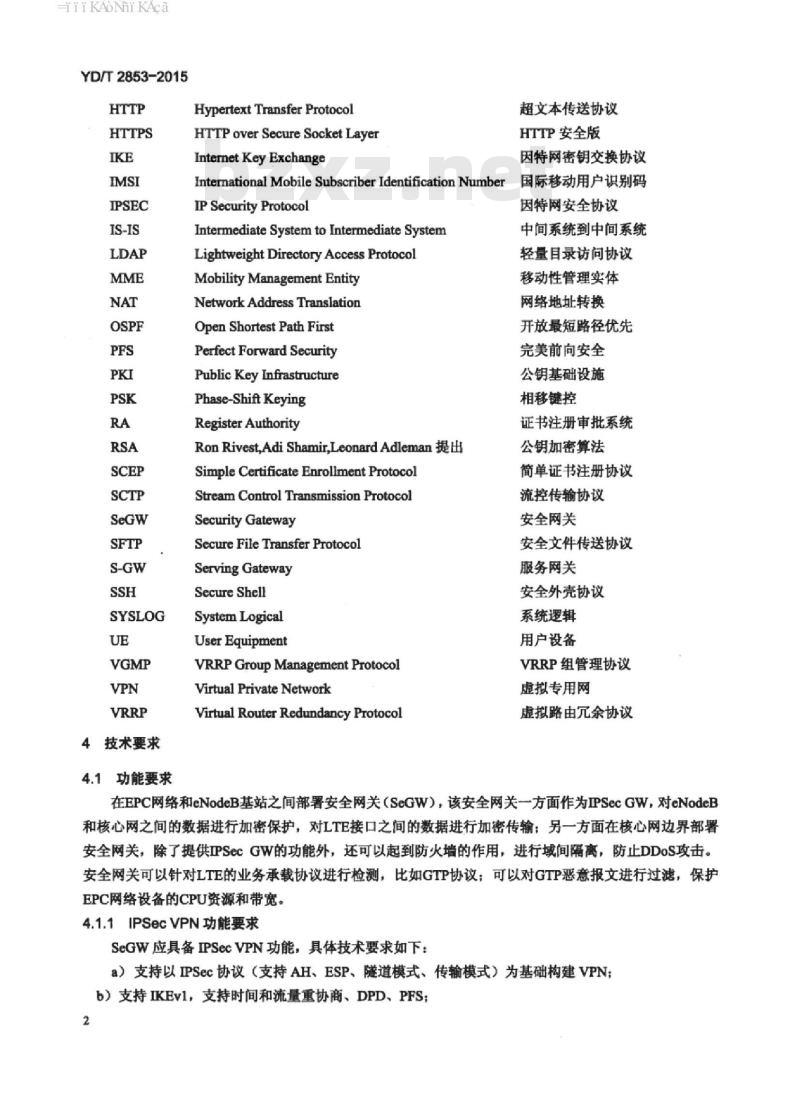

4技术要求
4.1功能要求
Hypertext Transfer Protocol
HTTP over Secure Socket LayerInternet Key Exchange
超文本传送协议
HTTP安全版
因特网密钥交换协议
InternationalMobileSubscriberIdentificationNumber国际移动用户识别码
IP Security Protocol
Intermediate System to Intermediate SystemLightweight Directory Access ProtocolMobility Management Entity
Network Address Translation
Open Shortest Path First
Perfect Forward Security
Public Key Infrastructure
Phase-Shift Keying
Register Authority
RonRivestAdi Shamir,Leonard Adleman提出Simple Certificate Enrollment ProtocolStream Control Transmission ProtocolSecurity Gateway
SecureFile TransferProtocol
Serving Gateway
Secure Shell
System Logical
User Equipment
VRRP Group Management ProtocolVirtual Private Network
Virtual Router Redundancy Protocol因特网安全协议
中间系统到中间系统
轻量目录访问协议
移动性管理实体
网络地址转换
开放最短路径优先
完美前向安全
公钥基础设施
相移键控
证书注册审批系统
公钥加密算法
简单证书注册协议
流控传输协议
安全网关
安全文件传送协议
服务网关
安全外壳协议
系统逻辑
用户设备
VRRP组管理协议
虚拟专用网
虚拟路由穴余协议
在EPC网络和eNodeB基站之间部署安全网关（SeGW），该安全网关一方面作为IPSecGW，对eNodeB和核心网之间的数据进行加密保护，对LTE接口之间的数据进行加密传输：另一方面在核心网边界部署安全网关，除了提供IPSecGW的功能外，还可以起到防火墙的作用，进行域间隔离，防止DDoS攻击。安全网关可以针对LTE的业务承载协议进行检测，比如GTP协议：可以对GTP恶意报文进行过滤，保护EPC网络设备的CPU资源和带宽。4.1.1IPSecVPN功能要求
SeGW应具备IPSecVPN功能，具体技术要求如下：a）支持以IPSec协议（支持AH、ESP、隧道模式、传输模式）为基础构建VPN：b）支持IKEv1，支持时间和流量重协商、DPD、PFS；2
HiiKAoNiKAca
c）支持IKEv2，，支持时间和流量rekey、reauth、DPD、PFS：YD/T2853-2015
d）支持建立VPN的“远程接入”方式（模式配置，地址分配），可选支持“网关至网关”方式：e）支持预共享密钥和X509数字证书两种身份认证方式，EAP认证：在远端接入场景下，支持针对不同终端的采用不同的PSK密钥或证书认证方式（多点接入）：f）支持基于安全策略的安全保护；g）安全网关所使用的密码算法（包括对称密码算法、非对称密码算法、哈希算法）应符合国家商用密码算法标准：
h）支持硬件随机数发生器生成密钥材料：i）支持IPv6overIPv4及IPv4overIPv6的IPSec的隧道封装：j）支持IPv6的IPSec
k）支持IPSecVPN的双机热备，支持IPsec的状态同步，支持主备和负载分担：1）支持与OSPF，BGP动态路由结合的反向路由注入功能；m）支持多级证书（4级），支持交叉认证，支持多个CA系统：n）支持IPSec多实例；
o）日志及网管告警：证书下载，更新，删除，到期提醒：p）支持多密钥对，RSA密钥对自动更新；q）支持基站之间接口X2业务模型：r）支持IPSec防重放窗口，大小可配，功能可关闭：s）支持先分片后加密和先加密后分片，可配；t）支持逻辑接口应用IPSec策略：u）支持IPSec多策略（多个proposal）；v）支持IKEv2Redirect;
W）IPSecNAT穿越：
x）支持IKE协商报文的DSCP优先级调整：y）支持IPSec隧道协商失败原因查看。4.1.2PKI功能要求
为了保证良好地支持IPsecVPN功能，安全网关应支持PKI机制。4.1.2.1证书申请、撤销、更新
在SeGW与对端设备建立安全连接之前，必须首先获取设备本身证书，对端设备使用该证书对SeGW进行身份认证。
当SeGW管理员发现设备被废除或者私钥泄漏并且证书未到期时，需要向CA/RA申请吊销本设备证书，并及时更新发布CRL，防止设备证书和私钥被非法使用。证书是有期限的，在证书到期后需要更新证书。SeGW设备证书到期后将不能完成身份认证功能，必须更新。
4.1.2.2CRL分发
在PKI架构中，CRL中的证书是已经被吊销的证书，位于该列表中的证书是不可信的。用证书认证对端身份时，需要检查对端的证书是否在CRL中，因此SeGW应支持获取CRL。3
HiiKAoNiKAca
YD/T2853-2015
4.1.2.3证书管理
支持SCEP、CMPv2证书管理协议，支持LDAP、FTP、SFTP、HTTP等方式下载证书和CRL。支持证书的属性过滤。
支持便用OCSP、CRL、none等多种方式及其组合检查证书是否失效，4.1.2.4交叉证书管理
若需要认证的设备证书不是同一个CA颁发的，此时想要验证对端设备的身份，可以使用交又证书。交叉证书和普通设备证书一样，也需要对其进行生命周期管理，包括证书的申请、更新，撤销等。SeGW需要满足该要求，运营商是否使用，由运营商根据其实际情况而定。4.1.2.5在线更新/增加证书时业务不中断SeGW设备在与对端设备建立安全连接的时候可能发生申请证书、更新证书、撤销证书、获取CRL，更新CRL等操作，这些操作不应该影响已经建立的IPSec业务。4.1.2.6在线更新/增加证书异常处理SeGW设备在进行证书申请、证书更新、证书撤销、获取CRL、更新CRL等管理操作时可能发生错误而导致失败，SeGW设备应具有能对这种异常进行处理的能力。4.1.3攻击防范
4.1.3.1检测功能
SeGW应具有对SCTP报文进行状态检测及包过滤的功能，应具有对SCTP异常报文进行识别过滤的功能，防止恶意和非法的报文到达EPC核心网，消耗EPC网元资源，影响正常业务的使用。4.1.3.2攻击防范
SeGW应支持检测以下攻击行为：Ping-of-Death、Fraggle、圣诞树攻击、WinnukeFlood类攻击防御：syn-flood、icmp-flood,http-flood、NTPFlood4.1.4GTP防护
4.1.4.1内容过滤
SeGW应具有根据GTP报文内容进行过滤的功能，例如根据GTP报文中的APN、IMSI前缀等进行过滤，以使得指定用户才可使用网络资源。4.1.4.2消息类型过滤
SeGW应具有根据GTP消息类型进行过滤的功能，应具有可根据指定GTP版本、指定GTP消息类型进行过滤的功能，防止非期望的报文到送EPC核心网，消耗网络资源。4.1.5路由支持
4.1.5.1静态路由
SeGW应支持静态路由协议。
4.1.5.2OSPF
SeGW应支持OSPF协议。
SeGW应支持OSPFv3协议。
4.1.5.3IS-IS
SeGW应支持IS-IS动态路由协议。SeGW应支持IS-ISv6动态路由协议。4
HiiKAoNiKAca
4.1.5.4BGP
SeGW应支持BGP协议。
SeGW应支持BGP4+协议。
4.1.5.5策略路由
YD/T2853-2015
SeGW应支持策略路由，能够根据源接口、源地址、目的地址、协议、端口以及时间范围配置策略路由，控制数据包的转发路径。4.1.6IPv6
4.1.6.1双协议栈
SeGW应支持IPv4/IPv6双协议栈。4.1.6.2IPv6包过滤
SeGW应具有IPv6包过滤功能。应能根据源路由方式对IP包进行过滤，建议包过滤默认设置为丢弃所有源路由选择方式的数据包。4.1.7地址转换功能
4.1.7.1NAT-NOPAT
SeGW应支持NAT-NOPAT，即一对一地址转换。在地址转换过程中，数据包的源IP地址由私网地址转换为公网地址，这种地址转换关系是一一对应的。4.1.7.2目的NAT
SeGW应支持目的网络地址转换（NAT）功能。4.1.7.3源NAT
SeGW应支持网络端口地址转换功能，可以解决多个私网IP地址同时映射为少数或一个公网IP地址的问题。
4.1.7.4SmartNAT
SeGW应支持灵活的NAT配置方式SmartNAT。主要实现的功能是：SmartNo-PAT、NAT地址池中排除IP地址或端口、转换NAT地址池或地址池组状态。4.1.8可靠性要求
4.1.8.1双机热备
SeGW应支持主一主模式双机热备或主一备模式双机热备两种方式。其中主一主模式双机热备是两台设备同时工作。其中一台设备出现故障的时候，另一台设备能接管故障设备的工作：主一备模式双机热备是同时只有一台设备进行工作。当主设备出现故障的时候，备用设备应能切换为主设备继续工作。无论哪种方式，SeGW都应支持配置同步以及状态同步。4.1.8.2VRRP
SeGW应支持VRRP虚拟路由允余协议。4.1.8.3VGMP
SeGW应支持VGMP协议。
4.1.8.4链路检测
SeGW应支持IP-link检测和BFD检测功能，检测链路状态。4.1.9配置管理
HiiKAoNiKAca
YD/T2853-2015
4.1.9.1图形管理界面
应支持通过图形管理界面对SeGW进行配置管理，图形管理界面能够提供在线帮助文档。4.1.9.2CLI管理界面
应支持通过CLI管理界面对SeGW进行配置管理。4.1.9.3远程管理安全
SeGW应支持加密的远程管理，包括SSH、HTTPS等。4.1.9.4管理员身份鉴别
SeGW应支持管理员身份鉴别，只有通过身份鉴别的管理员才能对SeGW进行配置管理。4.1.9.5配重管理日志
SeGW应支持对配置过程产生日志。4.1.9.6管理员权限划分
SeGW应支持对管理员的权限进行划分，不同的管理员具有不同的权限。支持监视、配置、管理权限。
4.1.10日志管理
4.1.10.1日志发送
SeGW应支持按照SYSLOG标准发送日志到指定服务器。4.1.10.2日志存储
SeGW应支持保存日志到设备内部的非易失性存储器中。当日志存储空间耗尽后，需要向管理员进行告警，并提供存储空间耗尽处理机制。4.1.10.3日志的集中管理
SeGW应支持提供软件集中接收产生的日志。4.1.10.4日志统计分析和报表生成日志软件应支持对日志进行查询、分析，并且生成报表。4.2性能指标
4.2.1吞吐量
吞吐量指SeGW产品在丢包率为O的条件下网口上达到的双向数据最大流量。产品应满足用户网络环境场景对网络数据春吐性能的要求。4.2.2新建隧道连接数
新建隧道连接数是指SeGW在每秒钟的时间单位内能够建立IPsec隧道数目的最大值。产品应满足用户网络环境对每秒新建隧道连接数性能的要求。4.2.3并发隧道连接数
并发隧道连接数是指SeGW在同一时间内能够并发的IPsec隧道数目的最大值。产品应满足用户网络环境对并发隧道连接数性能的要求。4.2.4加解密时延
加解密时延指SeGW产品在丢包率为O的条件下，一个明文数据流经加密变为密文，再由密文解密还原为明文所消耗的平均时间。产品应满足用户网络环境对网络数据加解密时延性能的要求。6
TiiKAoNiKAca
参考文献
[1]3GPPTS33.401,Securityarchitecture[2]3GPPTS33.210,IPnetworklayersecurity[3]3GPPTS33.310,AuthenticationFramework (AF)[4]IETFRFC4301,SecurityArchitectureforTheInternetProtocol[5] IETF RFC4306, Internet Key Exchange (IKEv2) ProtocolYD/T2853-2015
[6] IETF RFC4210, Internet X.509 Public Key Infrastructure Certificate Management Protocol (CMP)[7]RFC2338：虚拟路由余协议(VirtualRouterRedundancyProtocol)(versionnumberOne1998）[8]RFC3768：虚拟路由余协议(VirtualRouterRedundancyProtocol)(versionnumberTwo2004)[9]RFC1631:IP网络地址转换
[10]RFFC2663:IPNAT术语及考虑[11]GB/T20010-2005,信息安全技术包过滤防火墙评估准则[12]GB/T18019-1999,信息技术应用级防火墙安全技术要求[13]GB/T18020-1999,信息技术包过滤防火墙安全技术要求[14]YD/T1132-2001,防火墙设备技术要求7
