【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网多载波高速分组接入 lub 接口技术要求 第7部分:专用传输信道数据流的数据传输和传输信令

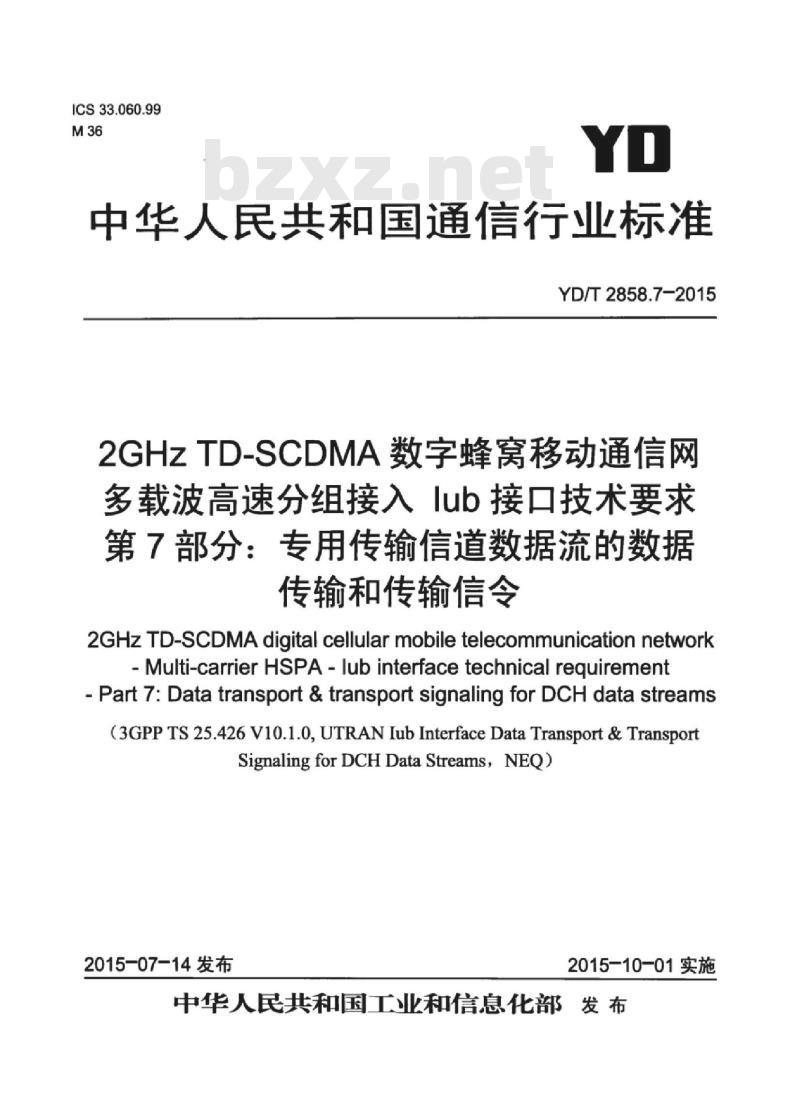

ICS33.060.99
中华人民共和国通信行业标准
YD/T2858.7-2015
2GHZTD-SCDMA数字蜂窝移动通信网多载波高速分组接入lub接口技术要求第7部分：专用传输信道数据流的数据传输和传输信令
2GHzTD-SCDMAdigitalcellularmobiletelecommunicationnetwork-Multi-carrierHsPA-lubinterfacetechnicalrequirement-Part7:Datatransport&transportsignalingforDCHdata streams(3GPPTS25.426V10.1.0,UTRANIubInterfaceDataTransport&TransportSignalingforDCHDataStreamS，NEQ)2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前

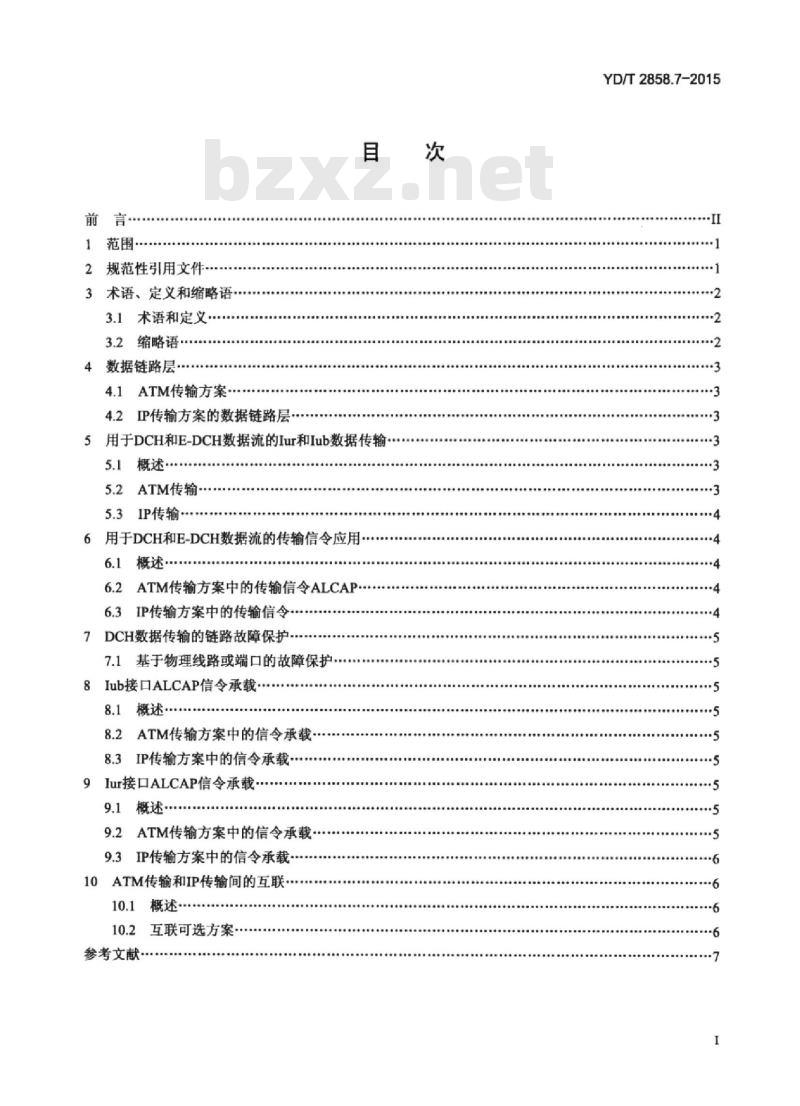

2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语·
4数据链路层
4.1ATM传输方案
4.2IP传输方案的数据链路层
5用于DCH和E-DCH数据流的Iur和Iub数据传输5.1概述
5.2ATM传输
5.3IP传输
6用于DCH和E-DCH数据流的传输信令应用...6.1概述
6.2ATM传输方案中的传输信令ALCAP..6.3IP传输方案中的传输信令
7DCH数据传输的链路故障保护.
7.1基于物理线路或端口的故障保护..8Iub接口ALCAP信令承载·
8.1概述·
8.2ATM传输方案中的信令承载
8.3IP传输方案中的信令承载
9lur接口ALCAP信令承载…
9.1概述
9.2ATM传输方案中的信令承载
9.3IP传输方案中的信令承载
10ATM传输和IP传输间的互联..·10.1概述
参考文献
互联可选方案
YD/T2858.7-2015
YD/T2858.7-2015
YD/T2858《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Iub接口技术要求》分为以下九个部分：
第1部分：概述；
—第2部分：层1；
—第3部分：信令传输
第4部分：NBAP信令：
第5部分：公共传输信道数据流的数据传输和传输信令：一第6部分：公共传输信道数据流的用户平面协议：一第7部分：专用传输信道数据流的数据传输和传输信令：第8部分：专用传输信道数据流的用户平面协议：第9部分：执行特定操作维护通道的建立和维护。本部分是第7部分。
本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分对应于3GPPTS25.426《UTRANIub接口：专用传输信道数据流的数据传输和传输信令》（版本v10.1.0），一致性程度为非等效。本部分与3GPPTS25.426相比，主要差异如下：5.3节描述“应支持IPDifferentiatedServicescodepoint（DSCP）标识，”后面增加“具体见IETFRFC2474.IETFRFC2475\
本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团公司、大唐电信科技产业集团、鼎桥通信技术有限公司、中兴通讯股份有限公司、中国普天信息产业股份有限公司、新邮通信设备有限公司。
本部分主要起草人：张英、张大钧、宋爱慧、徐菲、王小奇、武欣、黄河、陈迎、王浩然、王梅、常永宏、蔡文洲。
TiiKAoNiKAca

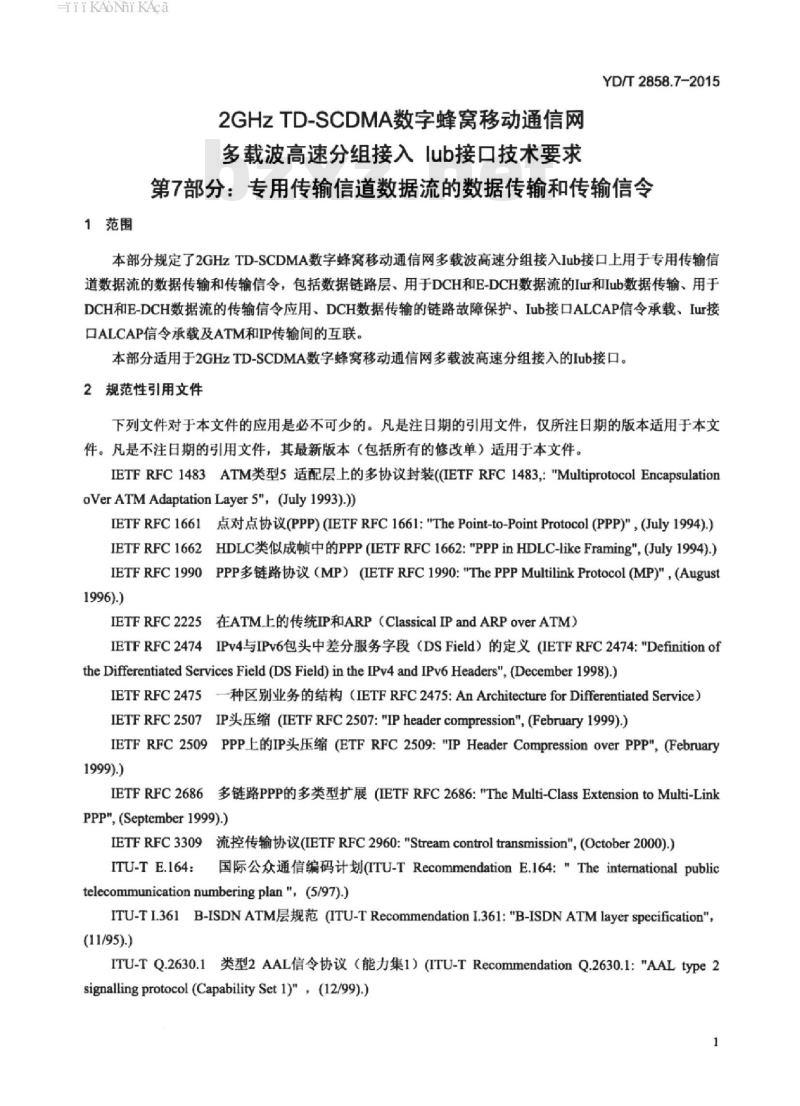

2GHZTD-SCDMA数字蜂窝移动通信网多载波高速分组接入lub接口技术要求YD/T2858.7-2015
第7部分：专用传输信道数据流的数据传输和传输信令1范围
本部分规定了2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Iub接口上用于专用传输信道数据流的数据传输和传输信令，包括数据链路层、用于DCH和E-DCH数据流的Iur和Iub数据传输、用于DCH和E-DCH数据流的传输信令应用、DCH数据传输的链路故障保护、Iub接口ALCAP信令承载、Iur接口ALCAP信令承载及ATM和IP传输间的互联。本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入的Iub接口。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。IETFRFC1483ATM类型5适配层上的多协议封装（(IETFRFC1483：\MultiprotocolEncapsulationoVer ATM Adaptation Layer 5\, (July 1993).)IETFRFC1661点对点协议(PPP)(IETFRFC1661:\ThePoint-to-PointProtocol(PPP)\，(July1994).)IETFRFC1662HDLC类似成顿中的PPP(IETFRFC1662:\PPPinHDLC-likeFraming\(July1994).)IETFRFC1990PPP多链路协议（MP）(IETFRFC1990:\ThePPPMultilinkProtocol(MP)\，(August1996).)
IETFRFC2225在ATM上的传统IP和ARP（ClassicalIPandARPoverATM）IETFRFC2474IPv4与IPv6包头中差分服务字段（DSField）的定义（IETFRFC2474:\Definitionofthe Differentiated Services Field (DS Field) in the IPv4 and IPv6 Headers\, (December 1998).)IETFRFC2475一种区别业务的结构（IETFRFC2475:AnArchitectureforDifferentiatedService）IETFRFC2507IP头压缩(IETFRFC2507:\IPheadercompression\,(February1999).)IETFRFC2509PPP上的IP头压缩(ETFRFC2509:\IPHeaderCompressionoverPPP\,(February1999).)
IETFRFC2686多链路PPP的多类型扩展(IETFRFC2686:\TheMulti-ClassExtensiontoMulti-LinkPPp\,(September1999).)
IETFRFC3309流控传输协议(IETFRFC2960:\Streamcontroltransmission\，(October2000).）ITU-T E.164:
国际公众通信编码计划(ITU-TRecommendationE.164：”Theintermationalpublictelecommunication numbering plan\(5/97).)ITU-TI.361B-ISDNATM层规范(ITU-TRecommendationI.361:\B-ISDNATM layer specification\,(11/95).)
ITU-TQ.2630.1类型2AAL信令协议（能力集1）(ITU-TRecommendationQ.2630.1：\AALtype2signallingprotocol (CapabilitySet1)，(12/99).)1
HiiKANiKAca
YD/T2858.7-2015

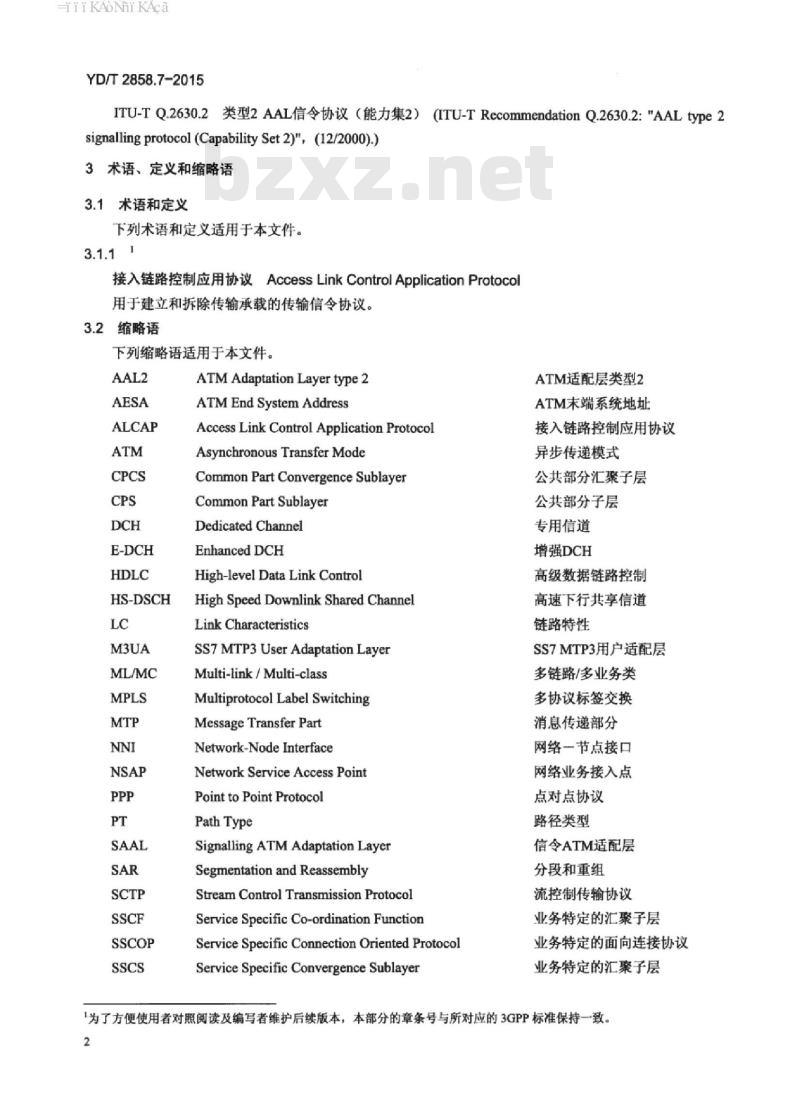

ITU-TQ.2630.2类型2AAL信令协议（能力集2）（ITU-TRecommendationQ.2630.2：\AALtype2signallingprotocol(CapabilitySet2)\，(12/20o0).）3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.11
接入链路控制应用协议AccessLinkControlApplicationProtocol用于建立和拆除传输承载的传输信令协议。3.2缩略语
下列缩略语适用于本文件。
HS-DSCH
ATM Adaptation Layer type 2
ATM End System Address
Access Link Control Application ProtocolAsynchronous Transfer Mode
Common Part Convergence SublayerCommon Part Sublayer
Dedicated Channel
Enhanced DCH
High-level Data Link ControlHighSpeed Downlink SharedChannelLink Characteristics
SS7 MTP3 User Adaptation LayerMulti-link /Multi-class
Multiprotocol Label SwitchingMessage Transfer Part
Network-Node Interface
Network Service Access PointPoint to Point Protocol
PathType
Signalling ATM Adaptation LayerSegmentation and Reassembly
Stream Control Transmission ProtocolService Specific Co-ordination FunctionService Specific Connection Oriented ProtocolService Specific Convergence SublayerATM适配层类型2
ATM末端系统地址
接入链路控制应用协议
异步传递模式
公共部分汇聚子层
公共部分子层
专用信道
增强DCH
高级数据链路控制
高速下行共享信道
链路特性
SS7MTP3用户适配层
多链路/多业务类
多协议标签交换
消息传递部分
网络一节点接口
网络业务接入点
点对点协议
路径类型
信令ATM适配层
分段和重组
流控制传输协议
业务特定的汇聚子层
业务特定的面向连接协议
业务特定的汇聚子层
1为了方便使用者对照阅读及编写者维护后续版本，本部分的章条号与所对应的3GPP标准保持一致。2
HiiKAoNiKAca
TNL-IWU
4数据链路层
YD/T2858.7-2015
业务特定的分段和重组子层
Service Specific Segmentation and Reassembly sublayerSignalling Transport ConverterTransport Network Layer Interworking UnitUserDatagramProtocol
User-NetworkInterface
4.1ATM传输方案
信令传送转换
传输网络层互联单元
用户数据报协议
用户一网络接口
用于传输网络用户平面和传输网络控制平面的ATM应符合ITU-TI.361。4.1.1ATM层的保护倒换
如果在RNC和NodeB间的ATM层支持路径穴余，那么它应支持ITU-TI.630中ATM保护倒换。4.2IP传输方案的数据链路层
支持IP传输的RNC或NodeB宜支持PPP协议，采用HDLC成顿（见IETFRFC1661、IETFRFC1662）。注：不排除采用满足UTRAN要求的其他L2/LI协议及实现（例如PPPMux/AAL5/ATM、PPP/AAL2/ATM、Ethemet、MPLS/ATM等）。
支持IP传输、接口采用如E1这类低速PPP链路进行连接的RNC或NodeB应支持IP包头压缩（见IETFRFC2507）和PPP扩展ML/MC-PPP（见IETFRFC1990、IETFRFC2686）。在此情形下，PPP上的包头压缩协商应按照IETFRFC2509规定执行。5用于DCH和E-DCH数据流的lur和Iub数据传输5.1概述
用于DCH和E-DCH数据流的协议是本部分描述的传输层的用户。DCH和E-DCH信道Iub和Iur数据流的传送有两种协议集选择：a）基于ATM传输（ATM传输方案）：b）基于IP传输（IP传输方案）。图1给出了这两种选择的具体协议栈。无线网络层
AAL2SSSAR(1.366.1)
传输网络层
AAL2CPS(I.363.2)
Physical layer
ATM传输部分协议栈
传输网络层bzxZ.net
无线网络层
UDP(RFC768)
IPv6(RFC2460)
IPv4optional(RFC791)
Data link layer
Physical layer
IP传输部分协议栈
图1lurlub接口DCH和E-DCH数据流传输网络层5.2ATM传输
异步传输模式（ATM）和ATM适配层2（AAL2）用于Iur和Iub接口DCH和E-DCH数据流的传输层。AAL2的SSSAR（ServiceSpecificSegmentationandReassembly）子层用于对AAL2SDU的分段和重组。3
HiiKAoiKAca
YD/T2858.7-2015
5.3IP传输
用于Iub和Iur接口DCH和E-DCH数据流的传输协议是UDP/IP。数据链路层在4.2节规定。IPUTRAN节点宜支持IPv6：可选支持IPv4。注：不排除采用和实现IPv4。
在传输网络从IPv4到IPv6的过渡期推荐采用IPv6和IPv4双栈。传输承载用UDP端口和IP地址标识（源UDP端口、目的UDP端口、源IP地址、目的IP地址）。在Iub/lur接口无线网络层采用NSAP结构进行源IP地址和目的IP地址的交换，参见3GPPTS25.401的6.1.8.2。
应支持IPDifferentiatedServicescodepoint（DSCP）标识，具体见IETFRFC2474、IETFRFC2475。流量类型（TrafficCategory）和DSCP的映射关系应通过操作维护（O&M）针对每个流量类型进行配置。流量类型与实现，可由应用参数决定。6用于DCH和E-DCH数据流的传输信令应用6.1概述
本章规定Iub和Iur接口DCH和E-DCH数据流传输采用的ALCAP协议。6.2ATM传输方案中的传输信令ALCAPAAL2信令协议能力集2（见ITU-TQ.2630.2）作为控制Iub和Iur接口上AAL2连接的信令协议。ITU-TQ.2630.2是在ITU-TQ.2630.1的基础上增加了一些新的可选项。由无线网络层提供的BindingID可拷贝到Q.2630.2的EstablishRequest原语的SUGR参数中。Iur接口的用户平面传输承载通常情况下是由SRNC的ALCAP建立和释放或修改的。当DRNC从Iur接口收到EstablishRequest消息消息时，BindingID应已分配并附着在无线应用过程中。Iub接口的用户平面传输承载通常情况下是由CRNC的ALCAP建立和释放或修改的。当NodeB从Iub接口收到EstablishRequest消息消息时，BindingID应已分配并附着在无线应用过程中。当CRNC发起复位时，NodeB的ALCAP将释放受影响的NodeB通信上下文相关的传输承载。当小区被删除时，NodeB将发起小区中剩余的被删除专用信道的用户平面传输承载的释放。AAL2传输层寻址是基于嵌入E.164或其他NSAP寻址格式中的AESA变量，不采用NativeE.164寻址（见ITU-TE.164）。
LinkCharacteristics（LC）参数将被包含在AAL2信令协议中的EstablishRequest消息以及ModificationRequest消息中。
如果接口的传输网络层提供AAL2切换功能，PathType(PT）参数将包含在用于ATM优先级处理的AAL2信令协议的EstablishRequest消息中。如果AAL2信令消息中Link Characteristics（LC）的MaximumCPS-SDUBitRate或AverageCPS-SDUBitRate参数值为2048kbit/s，则应解释为比特率为2048kbit/s或更高。注：采用ITU-TQ.2630.2将一些流量（如HS-DSCH和E-DCH）与其他流量分开。否则这些业务量的突发性和每个连接未知的流量，可能会降低在同一AAL2路径里的业务的QoS6.3IP传输方案中的传输信令
所有UTRAN节点（包括RNC和NodeB）都采用IP传输方式时不需要ALCAP协议。IP传输方式到ATM传输方式互联时ALCAP协议应用在第9章规定。4
TiikAoNiKAca
7DCH数据传输的链路故障保护
7.1基于物理线路或端口的故障保护YD/T2858.7-2015
如果NodeB和传输网接入设备之间支持物理链路亢余，则NodeB需要支持基于物理端口或者线路的1+1保护或负荷分担方式：
ATM传输方式下或IP的POS方式下，当底层传输基于STM-1、STM-4等线路时，应支持1+1方式的线状复用段APS保护，切换方式和性能应该符合ITU-TG.841建议。当底层基于以太网接口时，RAN节点应提供穴余的以太网物理端口和链路进行故障保护。8lub接口ALCAP信令承载
8.1概述
本章主要描述了Iub接口ALCAP的信令承载。8.2ATM传输方案中的信令承载
SAAL-UNI是用于Iub接口AAL2信令协议的信令承载。应使用对SSCOP的信令传输转换器。图2所示是Iub接口用于ALCAP的信令承载协议栈。ALCAP
(Q.2630.2)
(Q.2150.2)
AAL5SSCS
AAL5CommonPart
SSCF-UNI
图2lub接口用于ALCAP的信令承载8.3IP传输方案中的信令承载
所有UTRAN节点（包括RNC和NodeB）都采用IP传输方式时不需要ALCAP协议。9lur接口ALCAP信令承载
9.1概述
本章主要描述了Iur接口ALCAP的信今承载。9.2ATM传输方案中的信令承载
Iur接口ALCAP信令承载有两个协议栈：一个基于MTP-3B和SAAL-NNI，另一个基于SCTP，应使用MTP-3B的信令传输转换器及SCTP的MTP-3用户适配层(M3UA）。基于ATM的ClassicalIPoverATM见IETFRFC2225，基于AAL5的MultiprotocolEncapsulation的描述见IETFRFC1483。IETFRFC3309校验方法将用来代替IETFRFC2960。图3所示是Iur接口ALCAP的信令承载协议栈。HiiKAoNiKAca
YD/T2858.7-2015
(Q2630.2)
(Q2150.1)
MTP-3B
AAL5SSCS
AAL5CommonPart
SSCFNN
a）基于MTP-3B的urALCAP信令承载ALCAP
(Q2630.2)
(Q.2150.1)
b）基于IP的lurALCAP信令承载
图3lur接口ALCAP信令承载
9.3IP传输方案中的信令承载
所有UTRAN节点（包括RNC和NodeB）都采用IP传输方式时不需要ALCAP协议。10ATM传输和IP传输间的互联
支持IP传输的RNC或NodeB应提供与仅支持ATM传输的RNC或NodeB的互联。10.2互联可选方案
与只支持ATM传输的UTRAN节点互联时，支持IP传输的UTRAN节点应支持如下至少一种互联机制：a）ATM与IP双栈。在这种互联解决方案中不需要ALCAP协议。3GPPTS25.414的AnnexA给出了当ATM与IP双栈RNC与CN节点没有ATM连接时的协议层例子。b）UTRAN节点设备内部或外部设置的互联功能实体（IWF）。应支持AAL2信令协议能力集2，以作为互联功能实体（IWF）和支持ATM传输的UTRAN节点间互联的ALCAP协议。3GPPTS25.414的AnnexA给出了当IWF是一个RNC或CN节点外部设置的单元时，在RNC与CNIP节点间互联的承载控制协议的协议栈例子。其他协议栈同样并不排斥。TiiKAoNiKAca
[1] ITU-TI363.2
ITU-TI.366.1
[3] ITU-TQ.2150.1
[4]ITU-TQ.2150.2
[5] IETFRFC 768
IETFRFC791
IETFRFC2225
[8] IETF RFC2460
IETFRFC3309
参考文献
ISDNATM适配层规范：类型2AAL
AAL类型2的分段和重装业务特定会聚子层MTP3和MTP3b的信令传送转换器
SSCOP的AAL2型信令传送转换器
IETF RFC 768, (August 1980):\User Datagram Protocol\Internet协议
在ATM上的传统IP和ARP
INTERNET协议，第6版规范
流控制传输协议(SCTP)检查和改变13GPPTS25.401UTRAN全面描述
3GPPTS25.414UTRANIu接口数据传输和传输信令YD/T2858.7-2015
