【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网多载波高速分组接入 lub 接口技术要求 第2部分:层 1

ICS33.060.99
中华人民共和国通信行业标准
YD/T2858.2-2015
2GHZTD-SCDMA数字蜂窝移动通信网多载波高速分组接入lub接口技术要求第2部分：层1
2GHzTD-SCDMAdigitalcellularmobiletelecommunicationnetwork -Multi-carrier HSPA- lub interface technical requirementPart 2: Layer 1
(3GPPTS25.431V10.1.0,UTRANIubInterface:UTRANIubInterfaceLayer1,NEQ
2015-07-14发布
2015-10-01实施

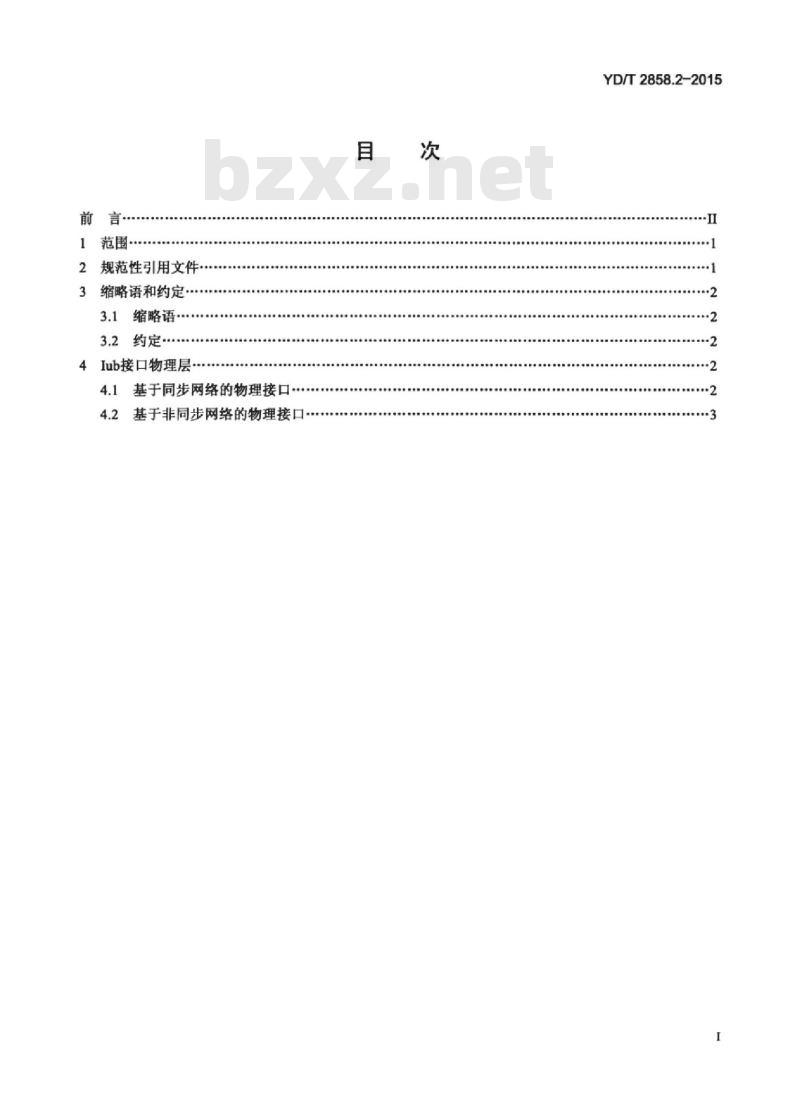

中华人民共和国工业和信息化部发布前言·
1范围·
2规范性引用文件
3缩略语和约定
3.．缩略语..
3.2约定
4Iub接口物理层
4.1基于同步网络的物理接口
基于非同步网络的物理接口
YD/T2858.2-2015
YD/T2858.2-2015

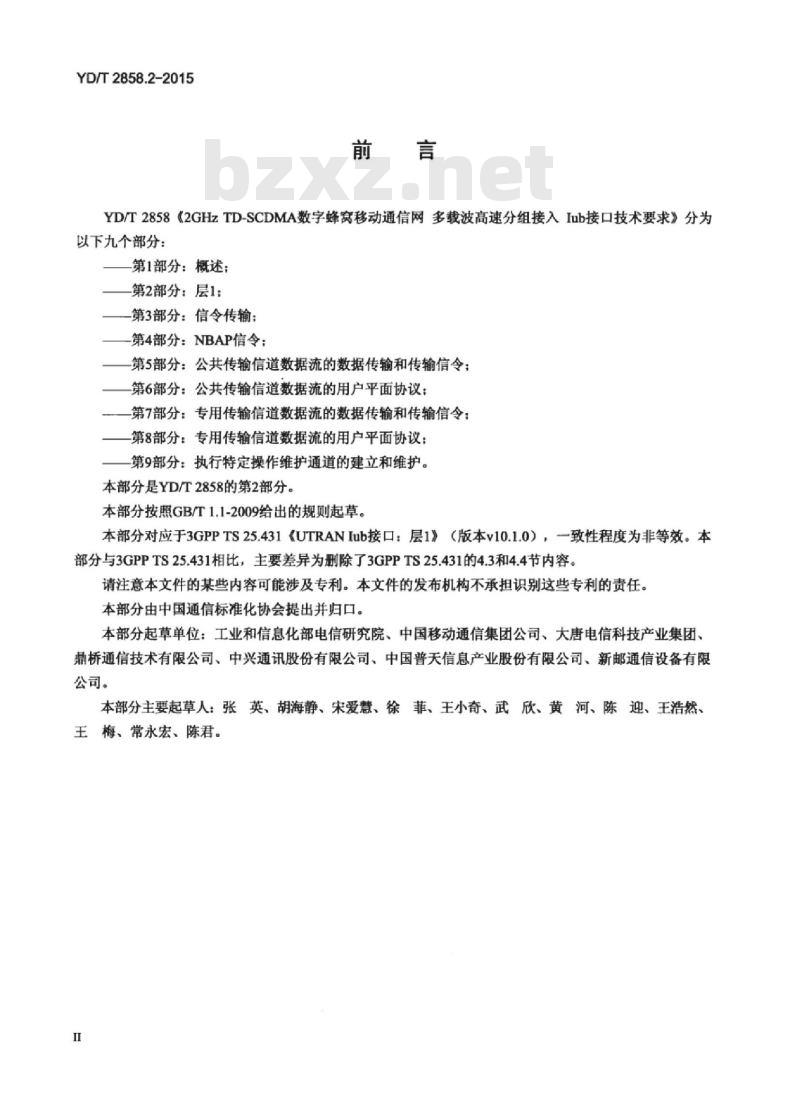

YD/T2858《2GHzTD-SCDMA数字蜂宽移动通信网多载波高速分组接入Iub接口技术要求》分为以下九个部分：
第1部分：概述；
一第2部分：层1；
一第3部分：信令传输
—第4部分：NBAP信令：
第5部分：公共传输信道数据流的数据传输和传输信令；第6部分：公共传输信道数据流的用户平面协议；一第7部分：专用传输信道数据流的数据传输和传输信令：一第8部分：专用传输信道数据流的用户平面协议：一第9部分：执行特定操作维护通道的建立和维护。本部分是YD/T2858的第2部分。
本部分按照GBT1.1-2009给出的规则起草。本部分对应于3GPPTS25.431《UTRANIub接口：层1》（版本v10.1.0），一致性程度为非等效。本部分与3GPPTS25.431相比，主要差异为删除了3GPPTS25.431的4.3和4.4节内容。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团公司、大唐电信科技产业集团、鼎桥通信技术有限公司、中兴通讯股份有限公司、中国普天信息产业股份有限公司、新邮通信设备有限公司。bzxZ.net
本部分主要起草人：张英、胡海静、宋爱慧、徐菲、王小奇、武欣、黄河、陈迎、王浩然、王梅、常永宏、陈君。
HiiKANiKAca

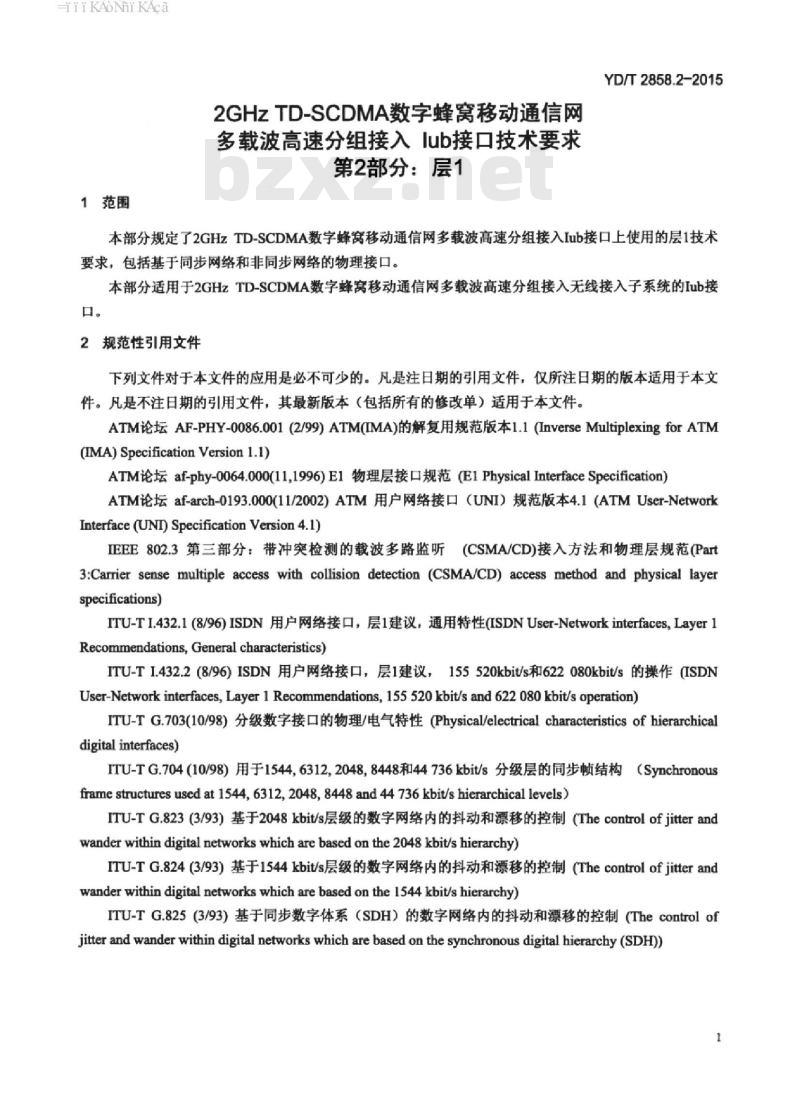

1范围
2GHZTD-SCDMA数字蜂窝移动通信网多载波高速分组接入lub接口技术要求第2部分：层1
YD/T2858.2-2015
本部分规定了2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Iub接口上使用的层1技术要求，包括基于同步网络和非同步网络的物理接口。本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入无线接入子系统的Iub接口。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ATM论坛AF-PHY-0086.001(2/99）ATM(IMA)的解复用规范版本1.1(InverseMultiplexingforATM(IMA) Specification Version 1.1)ATM论坛af-phy-0064.000(11,1996)E1物理层接口规范(E1PhysicalInterfaceSpecification）ATM论坛af-arch-0193.000(11/2002）ATM用户网络接口（UNI）规范版本4.1（ATMUser-NetworkInterface (UND) Specification Version 4.1)IEEE802.3第三部分：带冲突检测的载波多路监听（CSMA/CD)接入方法和物理层规范(Part3:Carrier sense multiple access with collision detection (CSMA/CD) access method and physical layerspecifications)
ITU-TI.432.1（8/96)ISDN用户网络接口，层1建议，通用特性(ISDNUser-Networkinterfaces，Layer1Recommendations, General characteristics)ITU-TI.432.2（8/96）ISDN用户网络接口，层1建议，155520kbit/s和622080kbit/s的操作(ISDNUser-Network interfaces, Layer 1Recommendations, 155520 kbit/s and 622 080 kbit/s operation)ITU-TG.703(10/98）分级数字接口的物理/电气特性(Physical/electricalcharacteristicsofhierarchicaldigital interfaces)
ITU-TG.704（10/98）用于1544，6312,20488448和44736kbit/s分级层的同步帧结构（Synchronousframe structures used at1544,6312,2048,8448and 44736kbit/s hicrarchical levels)ITU-TG.823（3/93）基于2048kbit/s层级的数字网络内的抖动和漂移的控制（Thecontrolof jitterandwander within digital networks which are based on the 2048 kbit/s hierarchy)ITU-TG.824（3/93）基于1544kbit/s层级的数字网络内的抖动和漂移的控制（Thecontrolofjitterandwander within digital networks which are based on the 1544 kbit/s hierarchy)ITU-TG.825（3/93）基于同步数字体系（SDH）的数字网络内的抖动和漂移的控制（Thecontrolofjitter and wander within digital networks which are based on the synchronous digital hierarchy (SDH)1
HiiKANiKAca
YD/T2858.2-2015

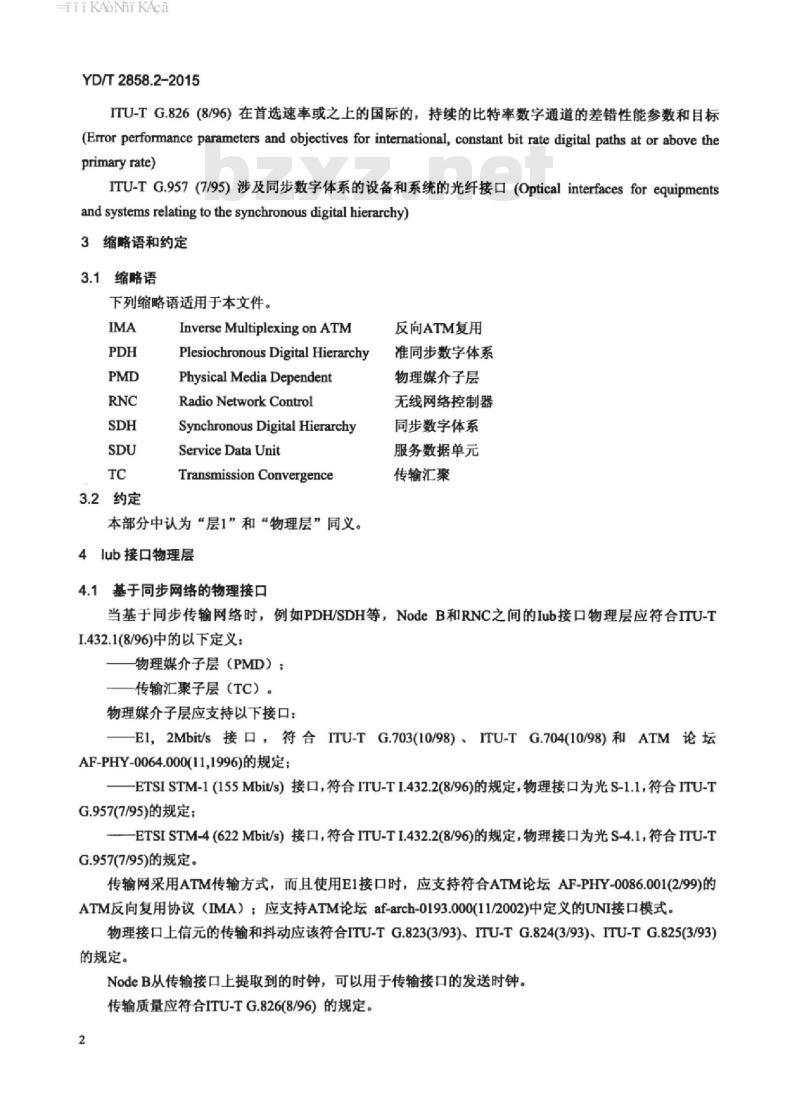

ITU-TG.826（8/96）在首选速率或之上的国际的，持续的比特率数字通道的差错性能参数和目标(Error performance parameters and objectives for international, constant bit rate digital paths at or above theprimary rate)
ITU-TG.957（7/95）涉及同步数字体系的设备和系统的光纤接口（Opticalinterfaces forequipmentsand systems relating to the synchronous digital hierarchy)3缩略语和约定
3.1缩略语
下列缩略语适用于本文件。
3.2约定
Inverse Multiplexing on ATM
Plesiochronous Digital HierarchyPhysical Media Dependent
Radio Network Control
Synchronous Digital HierarchyService Data Unit
Transmission Convergence
本部分中认为“层1”和“物理层”同义。4lub接口物理层
4.1基于同步网络的物理接口
反向ATM复用
准同步数字体系
物理媒介子层
无线网络控制器
同步数字体系
服务数据单元
传输汇聚
当基于同步传输网络时，例如PDH/SDH等，NodeB和RNC之间的Iub接口物理层应符合ITU-TI.432.1(8/96)中的以下定义：
物理媒介子层（PMD）：
传输汇聚子层（TC）。
物理媒介子层应支持以下接口：E1，2Mbit/s接口，符合ITU-TG.703(10/98）、ITU-TG.704(10/98）和ATM论坛AF-PHY-0064.000(11,1996)的规定；-ETSISTM-1（155Mbit/s）接口，符合ITU-TI1.432.2(8/96)的规定，物理接口为光S-1.1，符合ITU-TG.957(7/95)的规定：
ETSISTM-4（622Mbit/s）接口，符合ITU-TI.432.2(8/96)的规定，物理接口为光S-4.1，符合ITU-TG.957(7/95)的规定。
传输网采用ATM传输方式，而且使用E1接口时，应支持符合ATM论坛AF-PHY-0086.001(2/99)的ATM反向复用协议（IMA）：应支持ATM论坛af-arch-0193.000(11/2002)中定义的UNI接口模式。物理接口上信元的传输和抖动应该符合ITU-TG.823(3/93)、ITU-TG.824(3/93)、ITU-TG.825(3/93）的规定。
NodeB从传输接口上提取到的时钟，可以用于传输接口的发送时钟。传输质量应符合ITU-TG.826(8/96）的规定。2
TiiKAoNiKAca
基于非同步网络的物理接口
非同步网络物理接口主要应用于IP传输网架构下的物理层实现，Iub接口的层1应支持以下接口之一：-100BaseTx，符合IEEE802.3的规定：—100BaseFx，符合IEEE802.3的规定：-1000BaseLx/Sx，符合IEEE802.3的规定；-1000BaseT，符合IEEE802.3的规定YD/T2858.2-2015
