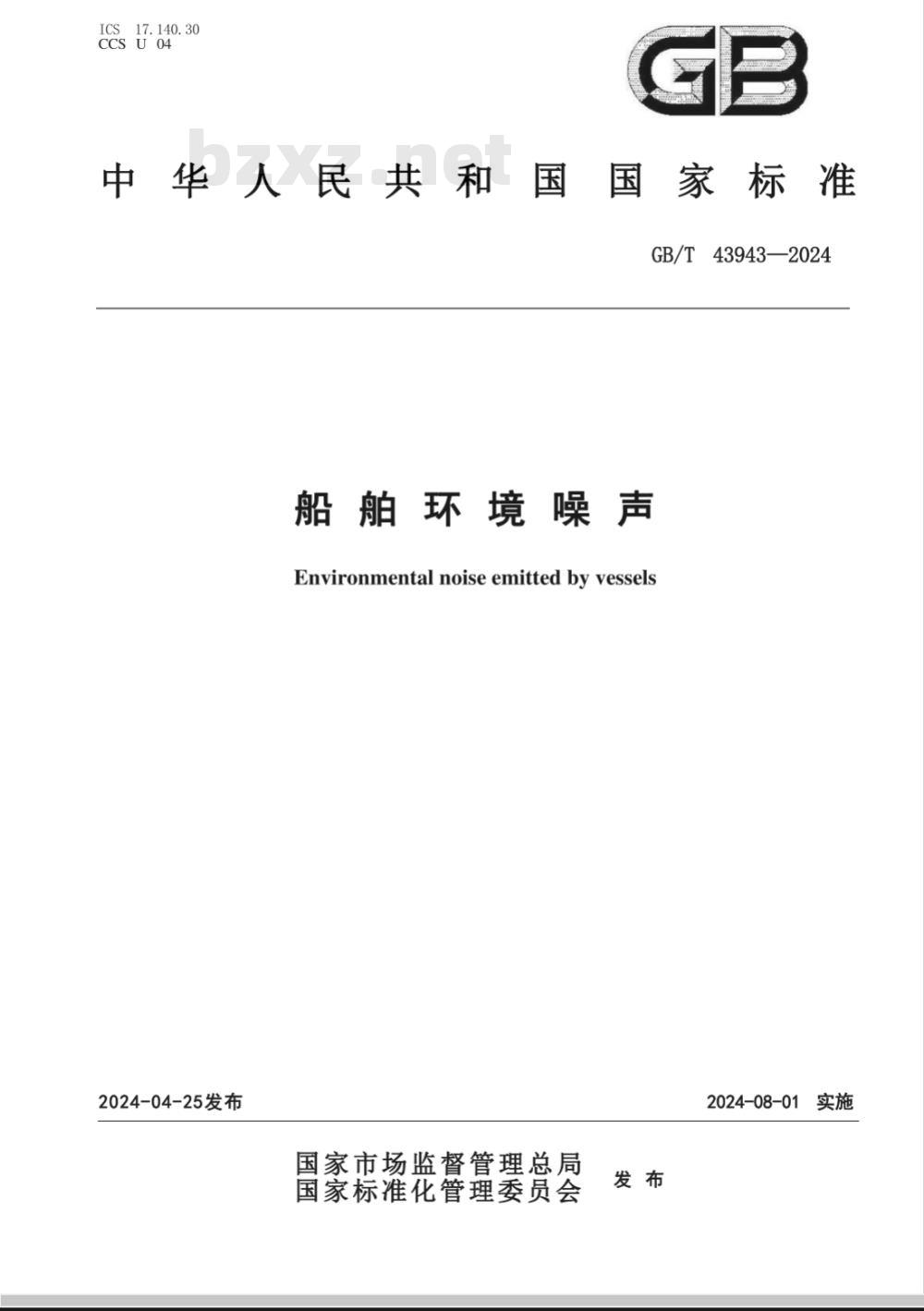

【国家标准】 船舶环境噪声

17.140.30
CCS U 04
中华人民共和国国家标准
GB/T43943—2024
船舶环境噪声
Environmental noiseemittedbyvessels2024-04-25发布
国家市场监督管理总局
国家标准化管理委员会
2024-08-01实施
GB/T43943—2024

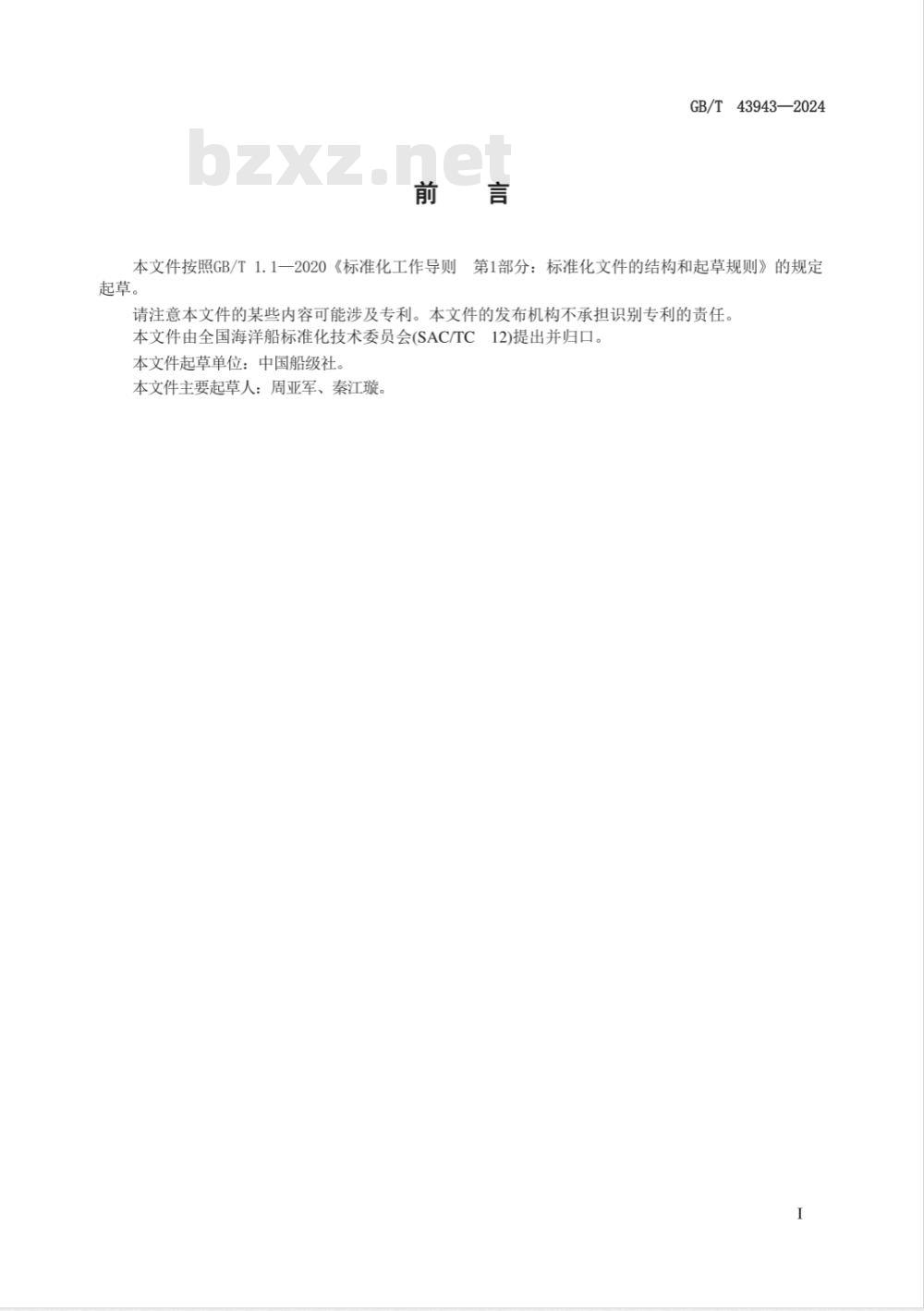

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国海洋船标准化技术委员会(SAC/TC12)提出并归口。

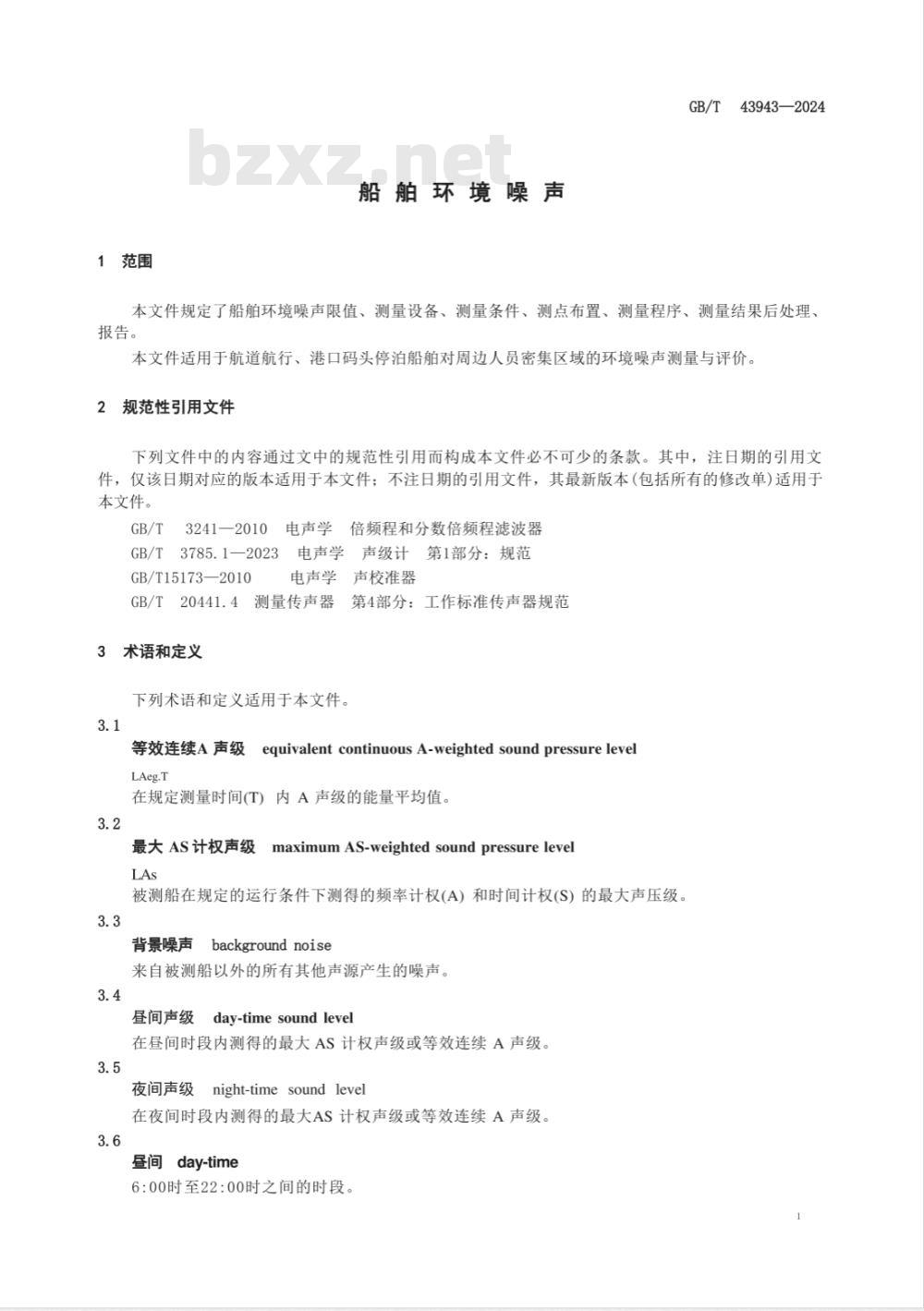

本文件起草单位：中国船级社。本文件主要起草人：周亚军、秦江璇。1范围
船舶环境噪声
GB/T43943—2024
本文件规定了船舶环境噪声限值、测量设备、测量条件、测点布置、测量程序、测量结果后处理、报告。
本文件适用于航道航行、港口码头停泊船舶对周边人员密集区域的环境噪声测量与评价。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3241—2010电声学倍频程和分数倍频程滤波器GB/T3785.1—2023电声学声级计第1部分：规范GB/T15173—2010
电声学声校准器
GB/T20441.4测量传声器
第4部分：工作标准传声器规范
3术语和定义
下列术语和定义适用于本文件。3.1
等效连续A声级
equivalentcontinuousA-weightedsoundpressurelevel在规定测量时间(T）内A声级的能量平均值。3.2
最大AS计权声级
maximumAS-weightedsoundpressurelevelLAs
被测船在规定的运行条件下测得的频率计权(A）和时间计权(S）的最大声压级。3.3
背景噪声background noise
来自被测船以外的所有其他声源产生的噪声3.4
昼间声级
day-time sound level
在叠间时段内测得的最大AS计权声级或等效连续A声级。3.5
night-timesoundlevel
夜间声级
在夜间时段内测得的最大AS计权声级或等效连续A声级。3.6
昼间day-time
6:00时至22：00时之间的时段
GB/T43943—2024
夜间night-time
22：00时至次日6：00时之间的时段。4噪声限值
航行船舶或港口停泊船舶环境噪声限值见表1。表1航行船舶或港口停泊船舶环境噪声限值(31.5Hz～8000Hz)工况
5测量设备
航道航行船舶最大AS计权声级
dB (A)
测量设备应包括精密声级计、传声器、声校准器、风罩等。5.1
5.2测量设备要求如下：
a）声级计，应符合GB/T3785.1一2023中1级要求；自由场式传声器，应符合GB/T20441.4的要求；b)
声校准器，应符合GB/T15173一2010中1级的要求：c）
d）滤波器，应符合GB/T3241一2010中1级的要求。5.3每次测量前与测量后，传声器应使用声校准器进行校准。港口停泊船舶等效连续A声级
dB (A)
5.4传声器与船舶的距离，可使用光学仪器或其他测距仪测量。距离测量误差在水平方向不大于5m,垂直方向不大于0.5m。
5.5所有测量仪器及校准仪应进行检定，并在有效期内。6测量条件
6.1测量场地
传声器周围30m以内应无大的声反射体。在传声器与被测船之间，不应有影响测量结果的障碍物。
应避免其他声源噪声对测量的影响；如不能避免，应在测量报告中予以记录。6.1.2
航道水深应满足被测船的正常航行。6.1.3
6.2气象条件
测量时海况应不大于3级：风速应不超过7m/s。不应在雨雪条件下进行测量。6.2.2当存在显著空气流动时，应使用风罩以有效避免对测量结果的影响。6.3船舶状态
应在5kn航速航行或港口停泊工况下进行测量。2
GB/T43943—2024免费标准bzxz.net
6.3.2主机、发电机、机舱风机等应在航行或港口停泊工况所需的输出功率下运行。航行或港口停泊工况有可能在同一时间使用的所有机械设备等应同时开启。6.3.3测量时，应避免人员活动对测量结果的影响；只有测量必须的人员在场。乘客娱乐系统处于关闭状态。
6.4背景噪声
外部声源所产生的背景噪声不应影响到测量位置处的噪声级。6.4.2背景噪声测量时，影响船舶环境噪声测量结果的设备应处于关闭状态。6.4.3背景噪声应至少比测得的船舶环境噪声低3dB(A）。7测点布置
7.1一般要求
船舶环境噪声应在距离被测船外轮廓面100m处测得；对于其他距离，应对测量结果进行修正。7.2航道航行工况
应在被测船航侧布置一个测点，且位于海面3.5m及以上。测点布置如图1所示。开始记录数据
标引符号说明：
船长，单位为米(m)。
传产器
结束记录数据
图1航行工况测点布置图
7.3港口停泊工况
长处。
应在被测船每一侧布置3个测点，其中一个测点位于船中，其余2个测点位于距离船中1/4船应在被测船首部、尾部各布置一个测点，测点位于中纵部面处。7.3.3当在船长范围内，噪声级如存在明显差异时，应适当增加测点。7.3.4
所示。
传声器应布置在距离被测船外轮廓面100m处，且位于海面3.5m及以上。测点布置如图2GB/T43943—2024
标引符号说明：
d-100m
L船长，单位为米(m);
d—传声器与被测船外轮廓面的距离，单位为米(m)。3/./1
d=100 m
d=100 m
图2港口停泊工况测点布置图
8测量程序
8.1测量准备
·环境噪声测点
d-100 ml
传声器可放置于合适的平台上，位于安装平面边缘土0.5m范围内，至少高出平台表面1.2m。传声器应按其使用说明朝向被测船的航行路径或航侧。8.2航行工况
8.2.1在测量开始前及测量结束后，应对背景噪声进行测量。背景噪声测量时，被测船应在远离传声器的区域停机漂泊。背景噪声记录时间应不小于30s。8.2.2测量时，船舶航向应尽可能保持直线；被测船按规定通过试验航线，其航向应予以记录。8.2.3从传声器至被测船航线轨迹作垂线得到垂足，船首距离垂足2倍船长位置时开始记录数据，船尾距离垂足2倍船长位置时停止记录数据。在开始记录数据前，被测船应达到规定的船舶状态8.2.4应进行距离测量，记录被测船与传声器之间的距离。距离测量应在每个完整航次中以2s为周期进行连续记录。
8.2.5应记录每一测量航次的船舶航速。一般情况下，可采用安装在船上的航速测量设备，8.2.6应测量31.5Hz～8000Hz频率范围内的声压级，并使用31.5Hz～8000Hz倍频程滤波器，记录最大AS计权声级。
8.2.7应对船舶的两航进行测量，取其两航测量数据的能量平均值。8.3港口停泊工况
背景噪声及环境噪声测量时，被测船应在港口靠泊或在平静宽阔水域停机漂泊。8.3.1
8.3.2在测量开始前及测量结束后，应对背景噪声进行测量，背景噪声记录时间应不小于30s。4
GB/T43943—2024
8.3.3应测量31.5Hz8000Hz频率范围内的声压级，并使用31.5Hz～8000Hz倍频程滤波器，记录等效连续A声级，记录时间应不小于30s。9测量结果后处理
9.1背景噪声修正
背景噪声的算术平均值(La)按公式(1)计算9.1.1
式中：
背景噪声的算术平均值，单位为分贝[dB(A)]：测量开始前测得的背景噪声，单位为分贝[dB(A)];测量结束后测得的背景噪声，单位为分贝[dB(A)]。9.1.2测得的原始噪声声压级（含背景噪声）(Lm）与背景噪声(Ln）差值（△)应按公式(2)计算：△=Lm-L。
式中：
测得的原始噪声声压级(含背景噪声)，单位为分贝[dB(A)]。当△>10dB时，无须进行背景噪声修正。当3dB<△≤10dB且足够平稳，应按公式(3)进行背景噪声修正：b)
Lp=10lg[10
式中：
-104 -Ln]
经背景噪声修正的声压级，单位为分贝[dB(A)];背景噪声的算术平均值，单位为分贝[dB(A)]。c）当△≤3dB,则测量无效，应重新进行测量。距离修正
当传声器与被测船的距离大于或小于100m时，应按公式（4)进行距离修正：L'=Lp+20lg(d/d)
式中：
9.3合成
每个测点经背景噪声与距离修正后的声压级，单位为分贝[dB(A)];每个测点经背景噪声修正后的声压级，单位为分贝[dB(A)];传声器与被测船的距离，单位为米(m);传声器与被测船的标准距离，取100m。9.3.1对航行工况，最终的船舶环境噪声应为两航所测结果的平均值，按公式(5)计算：L ts=10lg
式中：
（3）
每航侧经背景噪声修正与距离修正在31.5Hz~8000Hz的最大AS计权声级，单位为分贝[dB(A)]。
9.3.2对港口停泊工况，最终的船舶环境噪声应为所有测点结果的平均值，按公式(6)计算：GB/T
439432024
式中：
L A, = 10lg
所有测点经能量平均的等效连续A声级，单位为分贝[dB(A)];每个测点经背景噪声修正与距离修正在31.5Hz～8000[dB(A)]。
测量报告示例见附录A，应包括下列有关内容：a)
本文件编号；
船舶基本信息，如船舶主尺度、机械设备信息；b)
测试设备，如设备名称、型号、标定日期；环境条件，如船舶吃水、海况、风速、测量场地等；d
船舶状态，如主辅机功率转速、船舶航速、设备开启情况等；测点布置；
测试结果，如最大AS计权声级、等效连续A声级等。 (6)
Hz的A声级，单位为分贝
船舶环境噪声报告示例见表A.1。1概述
1.1测量目的
测量方法
2船舶基本信息
2.1船舶概述
建造厂
国际海事组织（IMO)号
测试单位
测试地点
测试日期
2.2主尺度
总长/m
两柱间长/m
型宽/m
型深/m
吃水/m
总吨/GT
2.3主要振动噪声源设备
2.3.1主机
制造厂
附录A
(资料性)
船舶环境噪声报告示例
功率（kW）/转速（r/min）【[最大持续功率（MCR)功率(kW)/转速(r/min)[持续使用功率(CSR)]2.3.2螺旋浆
制造厂
直径/m
转速/(r/min)
船舶环境噪声报告
GB/T43943—2024
