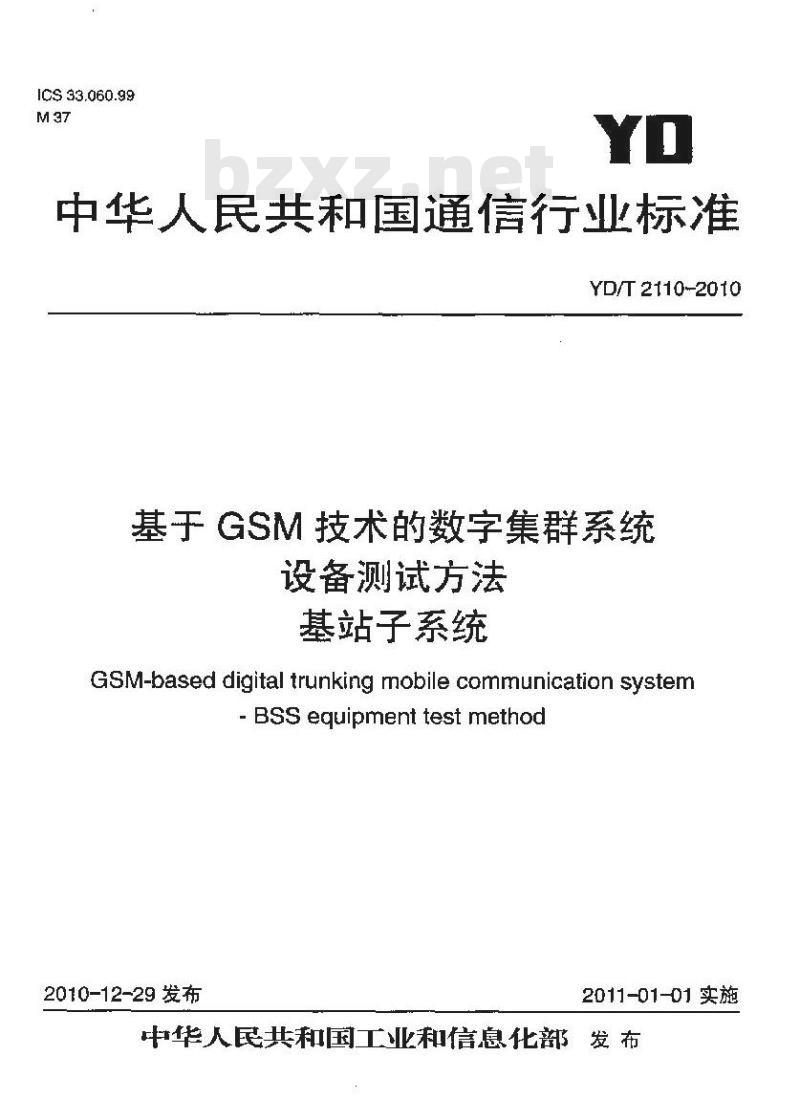

【YD通讯标准】 基于 GSM 技术的数字集群系统设备测试方法基站子系统

ICS 33.060.99
中华人民共和国通信行业标准
YD/T 2110-2010
基于GSM技术的数字集群系统
设备测试方法
基站子系统
GSM-based digital trunking mobile communication system- Bss eguipment test method
2010-12-29发布
2011-01-01实施
中华人民共和国工业和信息化部发布前
范围·
规范性引用文件·
术语、定义和缩略语
概述·
测试内容
测试设备及环境
测试结构说明
测试仪表要求·
测试前提条件
环境条件
测试方法
集群功能测试·
VBS功能测试
支持增强型多级优先和占先业务eMLPP...YGCS信道指配
通知响应
下行检测
故障弱化-
单站运行
资源预留（可选）
FTT组内优先抢占
5.11环境监听（可选）
5.12遥巍/复活（可选）
TTYKAONYKAa
YD/T 2110-2010
YD/T 2110-2010

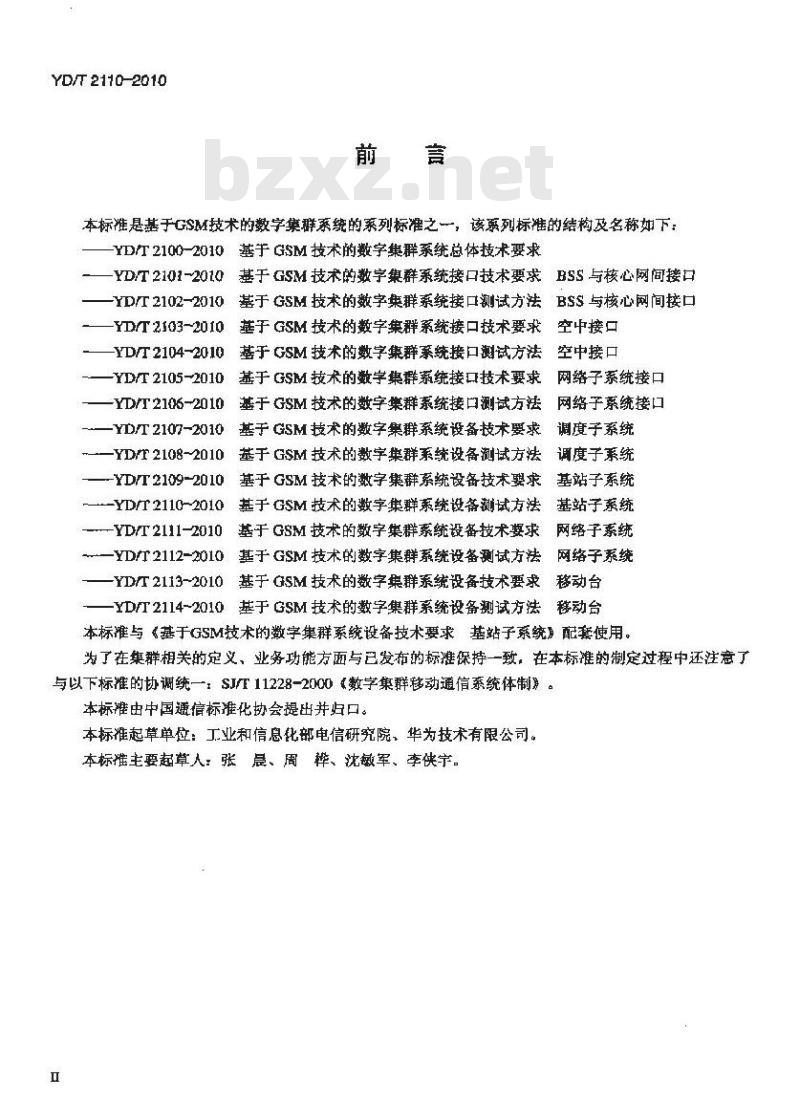

本标准是基于GSM技术的数字集群系统的系列标准之一，该列标准的结构及名称如下：YDT2100-2010基于GSM技术的数字集群系统总体技术要求一YD/T2101-2010基于GSM技术的数字集群系统接口技术要求BSS与核心网间接口-YD/T2102-2010基于GSM技术的数字集群系统接口测试方法BSS与核心网间接口YD/T2103-2010基于 GSM技术的数字集群系统接口技术要求空中接口—YD/T2104-2010基于GSM技术的数字集群系统接口测试方法空中接口YD/T2105-2010基于GSM技术的数字集群系统接口技术要求网络子系统接口一YDIT2106-2010基于GSM技术的数字集群系统接口测试方法网络子系统接口基于GSM技术的数字集群系统设备技术要求调度子系统YD/T2107-2010
一YDrT2108~2010基于GSM技术的数宇集群系统设备试方法调度子系统-YD/T2109-2010基于GSM技术的数字集群系统设备技术要求基站子系统-YDT2110-2010基于GSM技术的数字集群系统设备测试方法基站子系统-YD/T2111-2010
基于GSM技术的数字集群系统设备技术要求网络子系统一YDT2112-2010基于GSM技术的数字集群系统设备测试方法网络子系统
0基于GSM技术的数字集群系统设备技术要求移动台YD/T 2113-~2010
一YD/T2114~2010基于GSM技术的数字集群系统设备测试方法移动台本标准与基于GSM技术的数字集群系统设备技术要求基站子系统配套使用。为了在集群相关的定义，业务功能方面与已发布的标推保持一致，在本标谁的制定过程中还注意了与以下标准的协调统一：SJT11228-2000数学集群移动通信系统体制》。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院，华为技术有限公司。本标推主要起草人：张悬、周桦、沈敏军、李侠宁。1范围

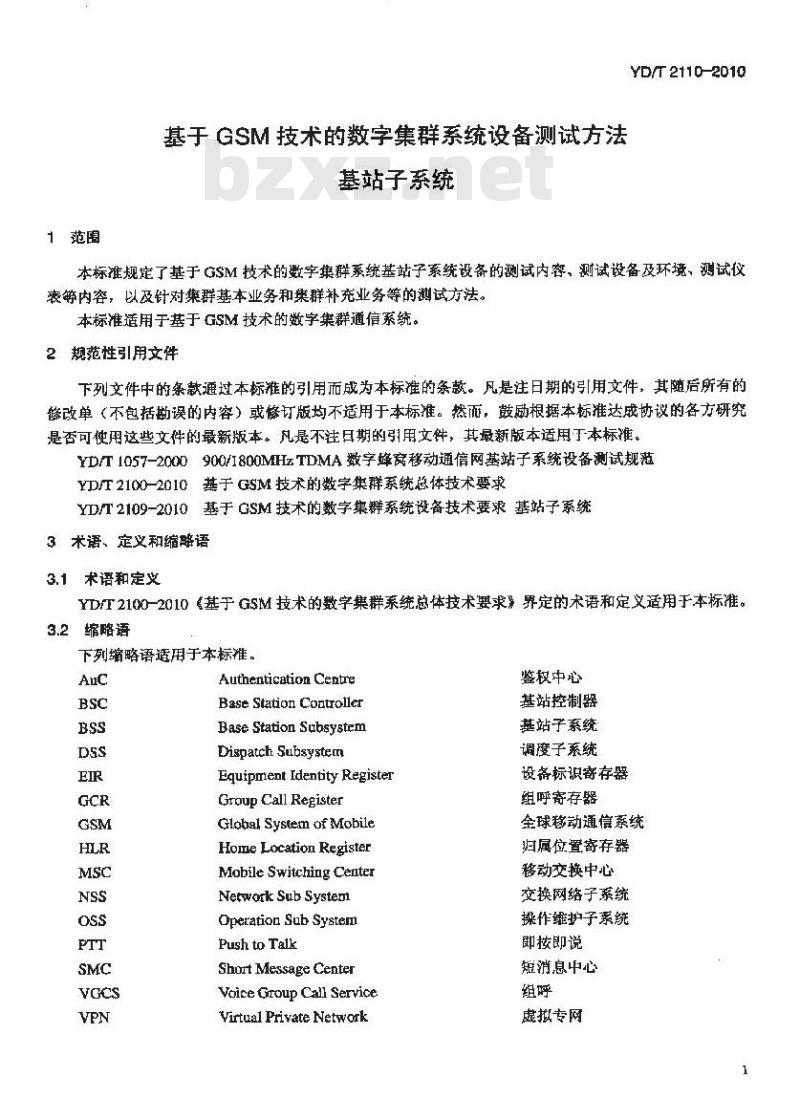

基于GSM技术的数字集群系统设备测试方法基站子系统
YD/T 2110-2010
本标准规定了基于GSM技术的数字集群系统基站子系统设备的测试内容，测试设备及环境，测试仪表等内容，以及针对集群基本业务和集群补充业务等的测试方法。本标准适用于基于GSM技术的数字集群通信系统。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用丁本标准。YD/T1057-2000900/1800MHzTDMA数字蜂窝移动通信网基站子系统设备测试规范YD/T2100-2010基于GSM技术的数字集群系统总体技术要求YD/T2109-2010基于GSM技术的数字集群系统设备技术要求基站子系统3术语、定义和缩略语
3.1术语和定义
YD/T2100-2010《基于GSM技术的数字集群系统总体技术要求界定的术语和定义适用于本标准。3.2缩略语
下列缩略语适用于本标准。
Authentication Centre
Base Station Coutroller
Base Station Subsystem
Dispatch Subsystem
Equipment Identity Register
Group Call Register
Global System of Mobile
Home Location Register
Mobile Switching Center
Network Sub Systen
Operation Sub System
Push to Talk
Short Message Center
Voice Group Call Service
Virtual Private Network
TYKAONYKACa
鉴权中心
基站控制器
基站子系统
调度子系统
设备标识寄存器
组呼寄存器
金球移动通信系统
归属位置寄存器
移动交换中心
交换网络子系统
操作维护子系统
郎按即说
短消息中心
虚拟专网
YDIT2110-2010

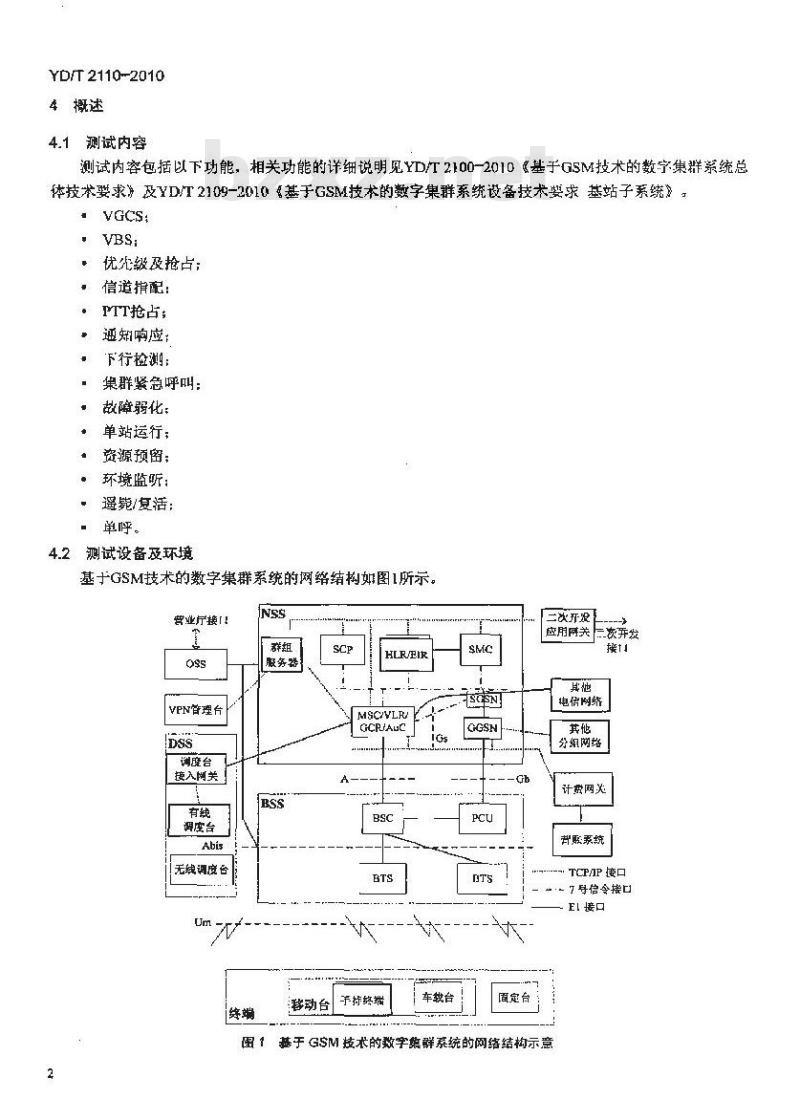

4概述
4.1测试内容
测试内容包括以下功能，相关功能的详细说明见YD/T2100-2010 《基于GSM技术的数字集群系统总体技术要求》及YD/T2109-2010《基于GSM技术的数字集群系统设备技术婴求基站子系统》。 VGCS;
优先级及抢占：
信道指配：
·PTT抢占；
通知响应：
下行检测；
集群紧急呼叫：
·故障弱化；
·单站运行；
资源预留；
环境监听；
遥/复活：
·单呼。
4.2测试设备及环境
基于GSM技术的数字集群系统的网络结构如图1所示。营业厅接！！
VPN管理台
谢度台
接入啊关
调座台
无线调度台
服务器：
HLR/EIR
MSCVLR
GCRUAUC
移动台
手持终端
车载台
固定台
二次开没
次并发
应用两关
电信网络
分组网络
计费网关
书账系统
TCP/IP接口
信令接口
EI接口
基于GSM技术的数字集群系统的网络结构示意图
YD/T2110-2010
从上面的系统网络结构图来看，集群系统一般由网络子系统（NSS）、基站子系统（BSS），终端、操作维护子系统（OSS）和调度子系统（DSS）五部分组成。网络子系统包括移动交换中心（MSC）拜访位置寄存器（VLR）/组呼寄存器（GCR）、鉴权中心（AuC）、归展位置寄存器（HLR），设备识别寄存器（EIR）、短消息中心（SMC）、服务GPRS支持节点（SGSN）/网关GPRS支持节点（GGSN），群组服务器、调度台接入网关。群组服务器用于对集群业务进行管理。调度台接入网关提供到MSC的ISUP/TUP/PRI接口，并且提供集群系统中的调度台接入功能，负责对调度台的身份、权限、业务能力进行监权，同时提供调度台与集群系统之间的语音和数据通道。4.9测试结构说明
主要针对基站子系统基本功能进行测试。4.4测试仪表要求
GSM信含分析仪。
4.5测试前提条件
8）被测设备安装究毕，硬件和软件全部工作正常，数据正确配置并正常运行：b）辅助测试设备硬件和软件全部工作正常，已完成各种逻辑数据的正确配置；）支持集群功能的手机、SIM卡等都已推备齐备。4.6环境条件
对环境无特殊要求，按照正常组网要求。5测试方法
GSM非集群相关的功能测试避照YD/T1057-2000《900/1800MHzTDMA数字蜂移动通信网基站子系统设备测试规范》，下述的功能测试是基于集群功能基础上的测试。5.1集群功能测试
5.1.1业务用户发起VGCS业务
测试编号，5.1.1
测试项目：VGCS呼叫功能
测试分项：验证业务用户发起VGCS业务的可获得性预置条件：无
测试步骤：
1）在HLR 中为业务用户签约 VGCS 属性2）在MSC 中增加该群组下的调度员：3）由业务用户发起VGCS业务呼叫：4）呼叫接通后主叫业务用户按键选择结束组呼预期结果：
1）群组下的业务用户都应该能加入到组呼中：2)
调度员应该能加入到组呼中：
3）群组下的业务用户应该都能听到调度员的声音：4）调度员都能听到其他调度员和讲话的业务用户的声音；群组下的业务用户可以按键申请讲话，但同时只能有一个业务用户讲话，其他业务用户只能听。5）
主叫业务用户按键选择结束组呼后，呼叫应该释放：7)
VGCS业务结束后在话单台查看话单，组呼话单标识正确，计费时长准确3
TTYKAONYKAa
YD/T 2110-2010
5.1.2调度员发起VGCS业务
测试编号：5.1.2
测试项目：支持VGCS呼叫功能
测试分项：验证调度员用户发起VGCS 业务的可获得性预置条件：无
测试步骤：
1）在 HILR 中为业务用户签约 VGCS 属性2）在MSC中增加该群组下的调度员：3）由调度员用户发起VGCS业务呼叫：4）呼叫接通后调度贯用户按键选择结束组呼预期结果：
1）群组下的业务用户都应该能加入到组呼中；2)
调度员应该能加入到组呼中：
3）群组下的业务用户应该都能听到调度员的声音：4）
调度员都能听到其他调度员和讲话的业务用户的声音5
群组下的业务用户可以按键中请讲话，但同时只能有一个业务用户讲话，其他业务用户只能听6）调度员可以结束组呼后释放资源；7）VGCS业务结束后在话单台查看话单，组呼话单标识正确，计费时长谁确5.2VBS功能测试
52.1业务用户发起 VBS 业务
测试编号：5.2.1
测试项目：支持VBS呼叫功能
测试分项：验证业务用户发起VBS业务的可获得性预置条件：无
测试步骤：
1）在HLR中为业务用户笠约VBS业务属性：2）在 MSC 中增加该群组下的调度员：3）由业务用产在手机菜单上选择广播呼叫4）呼叫接通后主叫业务用户离开呼叫预期结果：
1）群组下的业务用户都应该能加入到纽广播呼叫中；2）
调度员应该能加入到组广播呼叫中：3)
业务用户只能听生叫业务用户的声音：4
调度员只能听主叫业务用户的声音；5）主叫亚务用户离开呼叫后，组广播呼叫应该释放：6)
VBS呼叫结束后在话单台查看话单，组呼话单标识正确，计费时长准确5.2.2调度员发起VBS业务
测试编号：5.2.2
测试项目：支持VBS呼叫功能
测试分项：验证调度员用户发起VBS业务的可获得性预置条件：无
测试步骤：
1）在HILR中为业务用户签约VBS业务属性；2）在MSC 中增加该群组下的调度员：3）调度员发起YBS业务呼叫：
4）呼叫接通后主叫调度员离开呼叫预期结果：
1）群组下的业务用户都应该能加入到组广播呼叫中；2)
调度员应该能加入到组广播呼叫中；业务用户只能听主叫调度员的声音3)
其他调度员只能听主叫调度员的声音：59
主叫调度员离开呼叫后，组广播呼叫应该释放：VBS呼叫结束后在话单台查看话单，组呼话单标识正确，计费时长准确5.3支持增强型多级优先和占先业务eMLPP5.3.1A 口电路的强占能力
测试编号：5.3.1
测试项目：eMLPP业务测试
测试分项：对A口电路的强占能力预置条件无
测试步骤：
1）MSO、MS1、MS2、MS3为本局普通移动用户：2）在 HLR 中签约 MS0 的优先级为 1 级，签约 MS2 的优先级为 2 级;3）在MS中配胃1缀优先的强占能力为是，2级优先级的被强占能力为是：4）用MS2呼叫MS3，呼叫建立后闭辜其余的A接口电路5）用 MSO呼叫 MS1，应该能强占正忙的 A 口电路预期结果：
1）MSO应该能接通MS1的呼叫：
2）MS2和 MS3的A口电路应该被强占3）MS2和MS3的呼叫应该被释放wwW.bzxz.Net
TYKAONYKAca
YD/T2110-2010
YD/T 2110-2010
5.3.2中继电路的强占
测试编号：5.3.2
测试项目：eMLPP 业务测试
测试分项：对中继电路的强占能力预置条件：无
测试步骤：
1）MS0、MS2为本局普通移动用户：2）在HLR中签约MS0的优先级为1级，签约MS2的优先级为2级，3）在MSC中配置1级优先级的强占能力为是，2级忧先级的被强占能力为是：4)
用MS2呼叫PSTN用户1，呼叫建立后闭其余的中继电路：5）用MSO呼叫同一中继群的PSTN用户2，应该能强占正忙的中继电路预期结果：
1）MSO应该能接通PSTN用户2的呼叫：2）MS2和PSTN用户1的中继电路应该被强占：3）MS2 和 PSTN用户 1的呼叫应该被释放5.4VGCS信道指配
5.4.1立即指配
测试编号：5.4.1
测试项目：VGCS信道指配
测试分项：立即指配且资源不可释放预置条件，
1）环境运行正常
2）VGCS方式，全速率通邀类型，配置多小区及调度员：3）VGCS配置立即指配且资源不可释放測试步骤：
1）组呼发起；
2）业务用户轮流占用上行：
3）释放组呼
预期结果：
1）组呼建立成功；
组呼通道指配流程正确
5.4,2延返指配
测试编号：5.4.2
测试项目，VGCS信道指配
测试分项：延迟指配
预置条件：
1）环境运行正常：
2）VGCS方式，全速率通道类型，配置多小区及调度员：3）VGCS配置延退指配
测试步骤：
1）组呼发起：
2）业务用户重选至无用户空闲小区；3）释放组呼
预期结果，
1）组呼建立成功：
下行检测流程正确：
通知响应、延退指配流程正确
5.5通知响应
5.5,1处理 VGCS 通知响应消息
测试编号：5.5.1
测试项目，通知响应
测试分项：验证处理VGCS通知响应消息的正确性预置条件：
1）用户 B、C、D作为业务用户，已在 HLR 中签约对应的组号的 VGCS 呼叫2）组呼属性：组呼类型为VGCS：组呼区域签约两个小区：3）业务用户A，B、C在组呼区域小区1中，另一小区2中无业务用户；4）改变组呼的信道指配方式为：延迟指配TCH测试步骤：
1） 所有手机在同一小区，手机 A 在小区 1 发起 VGCS:2）闭塞当前小区1，手机进行切换或重选到小区2;3）闭塞当前的组呼信道
预期结果：
1）当前小区分配组呼信道，另外一个小区不分配组呼信道：YD/T 2110-2010
2）手机进行切换或重选到小区2上，手机上报通知响应消息，小区2新分配组呼信道，手机蓝听正常；3)
闭塞当前的组呼信道后，手机上报通知响应消息，小区2新分配组呼信道，手机监听正常：手机能通过通知响燃流程分配组呼信道7
TTYKAONYKAa
YD/T2110-2010
5.5.2处理VBS通知响应消息
测试编号：5.5.2
测试项目：通知响应
测试分项：验证处理VBS通知响应消息的正确性预置条件：
1）用户 B、C、D作为业务用户，已在HLR 中签约对应的 8 位组号的 VBS 呼叫:2）广播属性：组呼类型为VGCS：广播区域签约两个小区;3）业务用户A、B、C在组孵区域小区1中，另一小区2中无业务用户4）改变广播的信道指配方式为“延迟指配TCH”测试步骤，
1）所有手机在同一小区，手机A在小区1发趣VGCS：2）闭塞当前小区1，手机进行切换或重选到小区2；3）闭塞当前的组呼信道
预期结果，
1）当前小区分配组呼信道，另外一个小区不分配组呼信道：2)
手机进行切换或重选到小区2上，手机上报通知响应消息，小区2新分配组呼信道，手机监听正常；闭塞当前的组呼信道后，手机上报通知响应消息，小区2新分配组呼信道，手机监听正常；4）手机能通过通知响应流程分配组呼信道5.6下行检测
5.6.1下行检测
测试编号：5.6.1
测试项目：下行检测
测试分项：验证下行检测功能的正确性预量条件：
1）用户A、B、C、D作为业务用户，已在HLR中签约对应的&位组号的VGCS 呼叫：2）组呼属性数据：组呼类型为VGCS：组呼区域签约两个小区：3）MSC无活动释放组呼时间改为3min，下行检测时间间隔为3s，检测次数2次，配置两个小区相邻，手机所在小区1配置立即指配，另一个小区 2设为延退指醛测试步骤;
1）手机发起组呼，按 PTT键发起上行占用，然后松 PTT 键释放上行；2）所有手机离开当前小区1：
3）手机重新回到小区1:
4）手机按 PTT键发起上行占用，然后松 PTT键释放上行预期结果：
1）上行占用和上行释放正常，不会误释放组呼信道，2）小区1在几秒内会释放组呼信道，小区重选到邻区2，通知哟应分配信道：3）手机在小区1上报通知响应重新分配信道，小区2在几秒后会释放组呼信道：4）上行占用和上行释放正常，不会误释放组呼信道8
5.7故障弱化
5.7.1故障弱化时可以发起群组呼叫测试编号：5.7.1
测试项目：故障弱化
测试分项：故障弱化时用户可以主动发起群组呼叫预置条件：
1）集群系统GCR、HLR、MSC、BSC和BTS工作正常：YD/T 2110-2010
2）通过白动配置台给BTS下发故障弱化运行配遥，在指定信道（本用例假设在倍道7上）上不配置发起故障组呼的组号，在其他信过上没有配置群组“02301100”：3）业务用户手机（A、B租C）SIM卡中存储并活VGCS业务的8位组ID为“02301100”：4）业务用户（A，B 和C）在测试基站覆盖范围内测试步骤：
1）站点正常运行：
2）近端拨掉 E1，中断 BSC 与 BTS 之间的传输3）业务用户A发起群组呼叫“02301100”；4）业务用户A结束群组呼叫
预期结果：
基站成功进入故障瑕化运行模式：业务用产A、B和C成功加入到测试基站所在网络：2)
业务用户B和C成功接收到VGCS组呼\02301100”指示；3)
业务用户B和C可以成功加入\02301100”的组呼中；5)
业务用户 A、B、C 通过 PTT方式进行正常组呼通信：业务用户A成功结束VGCS组呼
5.7.2，故障弱化时可以发起广播呼叫测试编号：5.7.2
测试项目：故障弱化
测试分项：故障弱化时用户可以主动发起广播呼叫预置条件：
1）集群系统GCR、HLR、MSC、BSC和 BTS 工作正常；2）通过自动配置台给BTS下发故障弱化运行配置，在指定信道（本用例假设在信道7上）上不配置发起故障组呼的组号；
3）业务用户手机（A、B和C）SIM卡中存储并激活VBS业务的8位组ID为“02301100”；4）业务用户（A、B 和C）在测试基站覆盖范围内潮试步骤：
1）站点正常运行：
2）近端拔掉El，中断BSC与BTS之间的传输：3）业务用户A发起VBS呼叫“02301100”；4）业务用户A结束VBS呼叫
预期结果：
1）基站成功进入故障弱化运行模式：2）业务用户A，B和C成功加入到测试基站所在网络：3）业务用户 B 和 C 成功接收到 VBS 组呼 \02301 100~摧示;4）业务用户B和C可以成功加入“02301100″的组呼中：5）业务用户A成功结束VBS组呼
