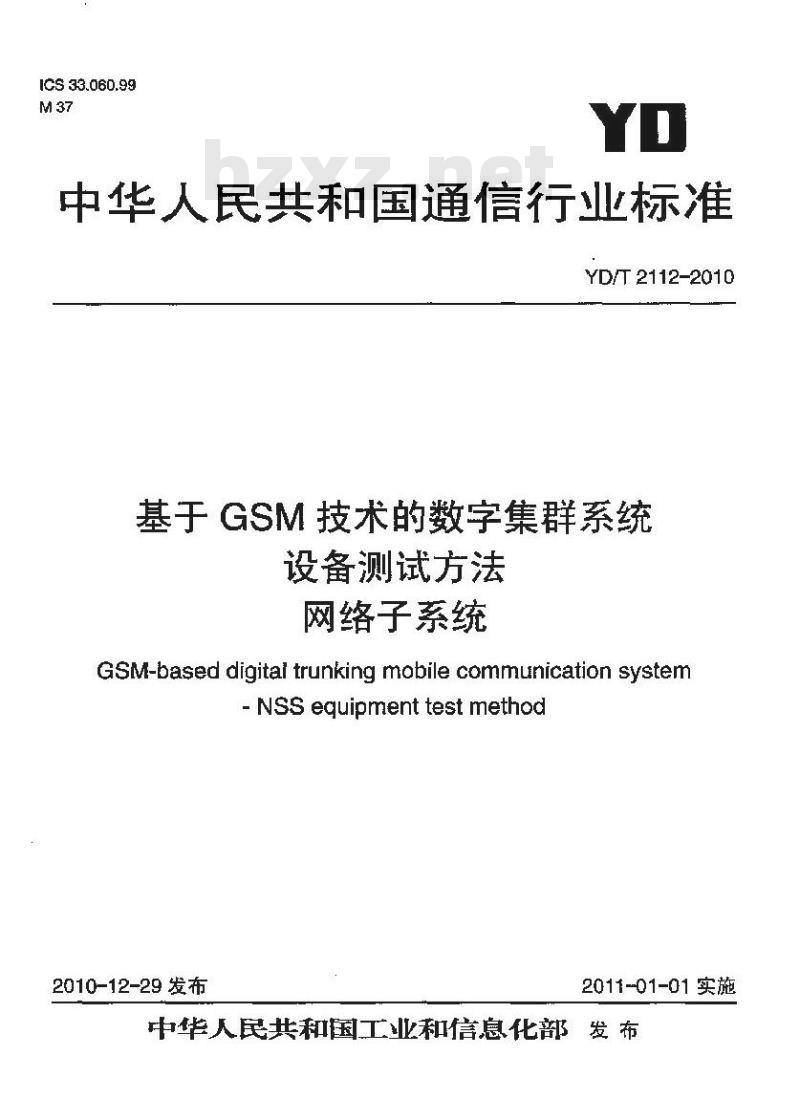

【YD通讯标准】 基于 GSM 技术的数字集群系统设备测试方法网络子系统

ICS 33.060.99
中华人民共和国通信行业标准
YD/T 2112-2010
基于GSM技术的数字集群系统
设备测试方法
网络子系统
GSM-based digital trunking mobile communication system- Nss equipment test method
2010-12-29发布
2011-01-01实施

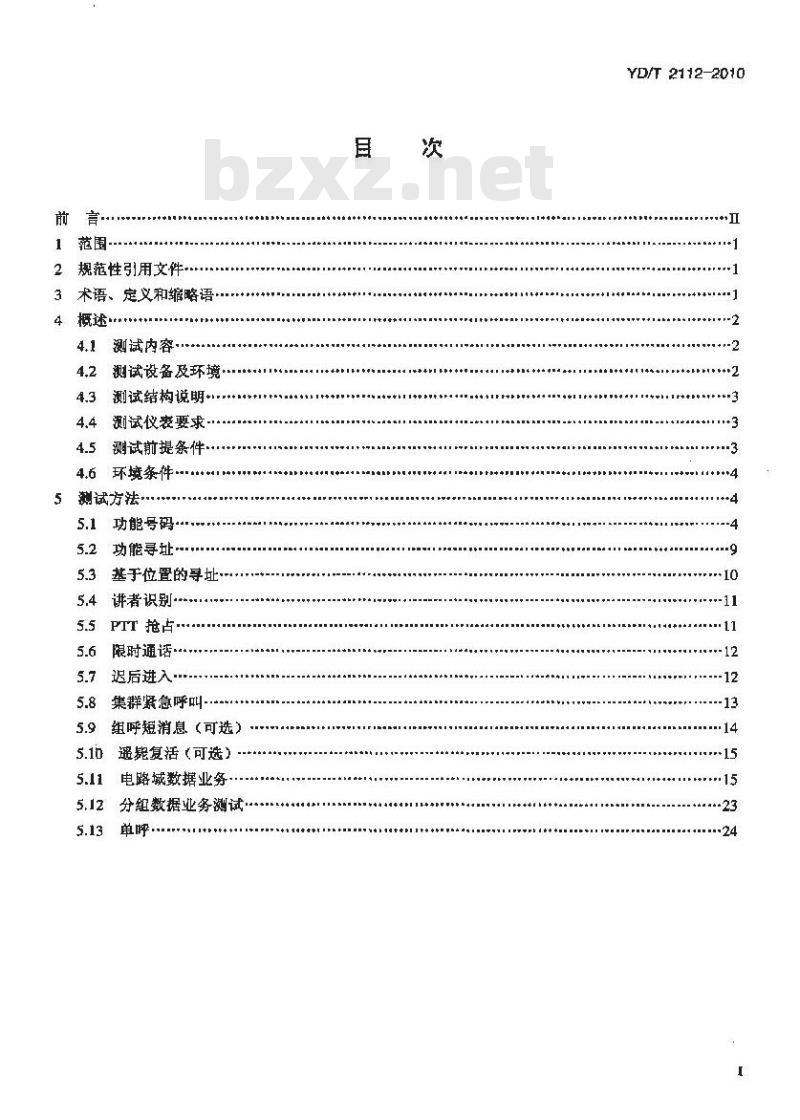

中华人民共和国工业和信息化部发布前言·
范围·
2规范性引用文件
3术语、定义和缩略语
4.1测试内容
4.2测试设备及环境·
4.3测试结构说明
4.4测试仪衰要求-
4.5测试前提条件
4.6环境条件...
测试方法
功能号码
功能寻址
基于位置的寻址
5.4讲者识别
5.5 PTT 抢占-
限时通话·
迟后进入
集群紧急呼叫
组呼短消息（可选）
5.10遥复活（可选）
电路城数据业务
5.12分组数据业务测试
TTYKAONYKAa
YD/T 2112-2010
YD/T 2112-2010

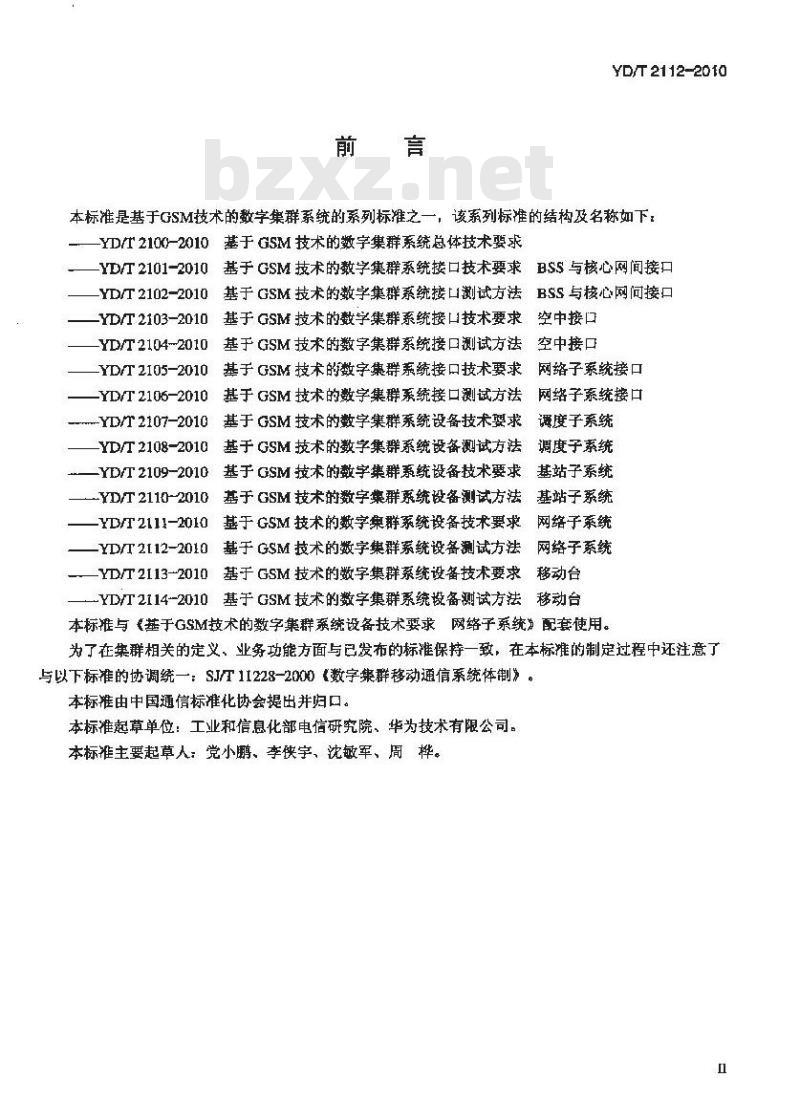

本标准是基于GSM技术的数字集群系统的系列标之一，该系列标准的结构及名称如下，-YD/T2100-2010基于GSM技术的数字集群系统总体技术要求基于GSM技术的数字集群系统接口技术要求BSS与核心网间接口YD/T2101-2010
基于GSM技术的数字集群系统接口测试方法BSS与核心网问接口-YD/T 2102-2010
YD/T2103-2010基于GSM技术的数字集群系统接口技术要求空中接口YD/T2104~2010基于GSM技术的数字集群系统接口测试方法空中接口基于GSM技术的数字集群系统接口技术要求网络子系统接口-YD/T 2105-2010
基于GSM技术的数字集群系统接口测试方法网络子系统接口YD/T2106-2010
-YD/T2107-2010
基于GSM技术的数字集群系统设备技术婴求谣度子系统基于GSM技术的数字集群系统设备测试方法调度子系统-YD/T 2108-2010
基于GSM技术的数字集群系统设备技术要求基站子系统YD/T2109-2010
-YD/T2110-2010
基于GSM技术的数字集群系统设备测试方法基站子系统YD/T2111-2010
基于GSM技术的数字集群系统设备技术要求网络子系统—YD/T2112-2010
基于GSM技术的数字集群系统设备测试方法网络子系统基于GSM技术的数字集群系统设备技术要求移动台YD/T2I13-2010
YD/T2114-2010基于GSM技术的数字集群系统备测试方法移动台本标准与《基于GSM技术的数字集群系统设备技术要求网络子系统》配套使用。为了在集群相关的定义、业务功能方面与已发布的标准保持一致，在本标准的制定过程中还注意了与以下标准的协调统一：SJ/T11228-2000数字集群移动通信系统体制”本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司。本标准主要起草人：党小鹏、李侠宇、沈敏军、周桦。Ⅱ

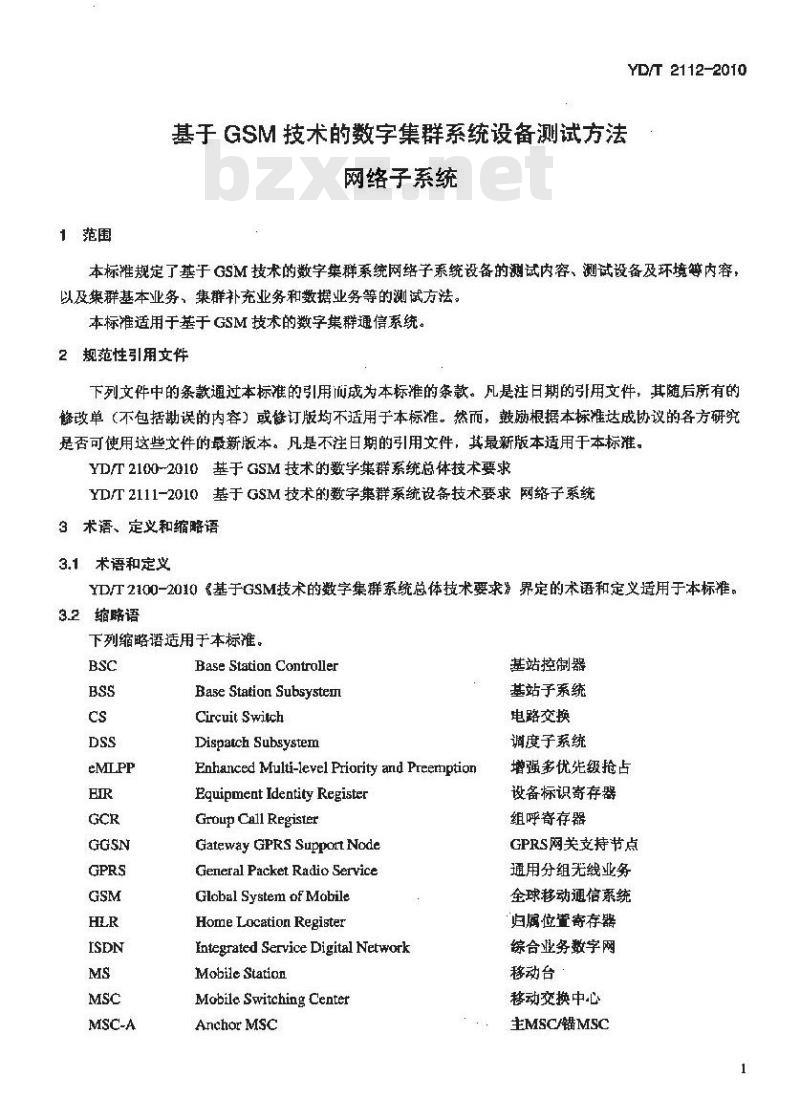

1范围
YD/T 2112-2010
基于GSM技术的数字集群系统设备测试方法网络子系统
本标准规定了基于GSM技术的数字集群系统网络子系统设备的测试内容、测试设备及环境等内容：以及集群基本业务，集群补充业务和数据业务等的测试方法。本标准适用于基于GSM技术的数字集群通信系统。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或您订版均不适用于本标准。然而，裁励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T2100-2010基于GSM技术的数学集群系统总体技术要求YD/T2111-2010基于GSM技术的数字集群系统设备技术要求网络子系统3术语、定义和缩略语
3.1术语和定义
YD/T2100-2010&基于GSM技术的数字集群系统总体技术要求》界定的术语和定义适用于本标准。3.2缩略语
下列缩略语适用于本标准。
Base Station Controller
Base Station Subsystenl
Circuit Switch
Dispatch Subsystem
Enhanced Multi-level Priority and PreermptionEquipment Identity Register
Group Call Register
Gateway GPRS Support Node
General Packet Radio ServiceGlobal System of Mobile
HomeLocationRegister
Integrated Service Digital NetworkMobile Station
Mobile Switching Center
Anchor MSC
TYKAONYKACa
基站控制器
基站子系统
电路交换
度子系统
增强多优先级抢占
设备标识寄存器
组呼寄存器
GPRS网关支持节点
通用分组光线业务
全球移动通信系统
归属位置寄存器
综合业务数字网
移动台
移动交换中心
生MSC/镭MSC
YD/T 2112-2010

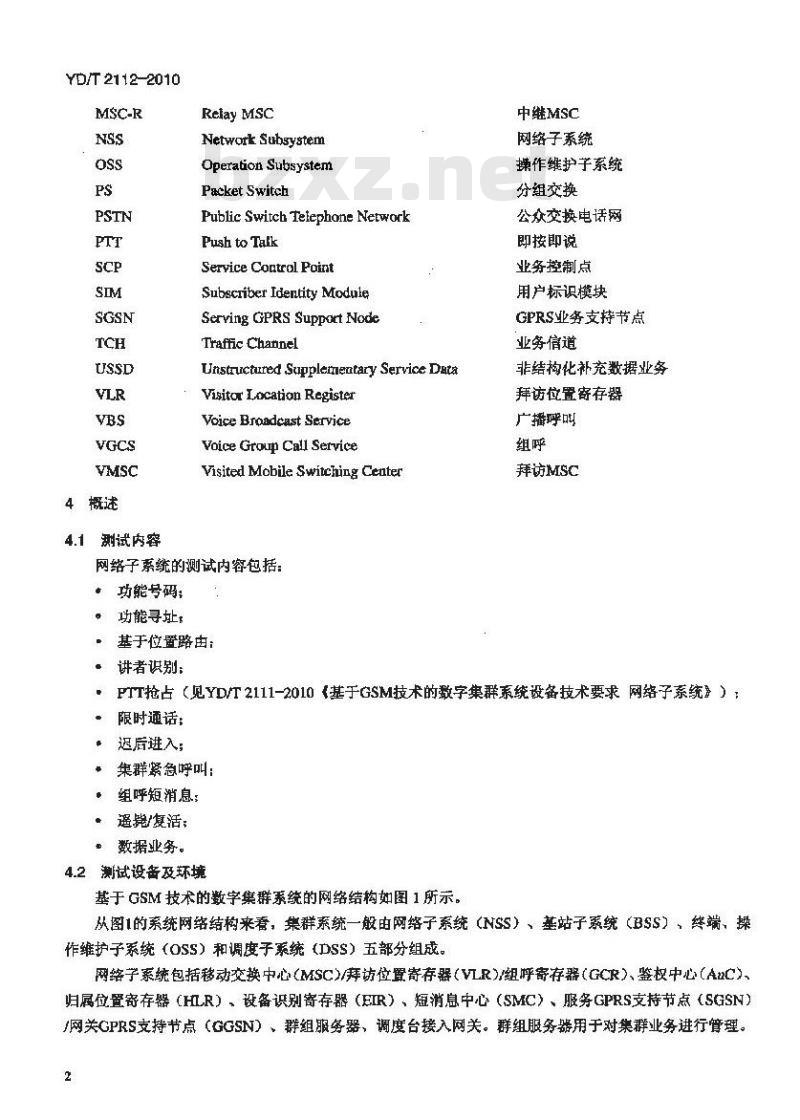

4概速
4.1 测试内容
Relay MSC
Network Subsystem
Operation Subsystem
Packet Switch
PublicSwitch TelephoneNetworkPush to Talk
Service Control Point
Subscriber Identity Module
Serving GPRS Support Node
Traffie Channel
Unstructured SupplernentaryServiceDataVisitor Location Register
Voice Broadcast Service
Voice Group Call Service
Visited Mobile Switching Center网络子系统的测试内容包括：
●功能号码;
。功能寻址
·基于位置路由;
讲者识别，
中维MSC
网络子系统
操作维护子系统
分组交换
公众交换电话网
即按即说
业务控制点
用户标识模块
GPRS业务支持节点
业务信道
非结构化补充数据业务
拜访位置寄存器
广播呼叫
拜访MSC
，PTT抢占（见YD/T2111-2010《基于GSM技术的缴字集群系统设备技术要求网络子系统）：限时通话：
。迟后进入；
，集群紧急呼叫
·组呼短消息；
·遥凳/复活；
，数据业务。
4.2测试设备及环境
基于GSM技术的数字集群系统的网络结构如图1所示。从图1的系统网络结构来看，集群系统一般由网络子系统（NSS）、基站子系统（BSS），终端、操作维护子系统（OSS）和调度子系统（DSS）五部分组成。网络子系统包括移动交换中心（MSC)/拜访位置寄存器（VLR)/组呼寄存器（GCR)、鉴权中心（AαC)、归属位置寄存器（HLR）、设备识别寄存器（EIR）、短消息中心（SMC）、服务GPRS支持节点（SGSN）/网关GPRS支持节点（GGSN）、群组服务器、调度台接入网关。群组服务器用于对集群业务进行管理。YD/T 2112-2010
调度台接入网关提供到MSC的ISUP/TUP/PRI接口，并且提供集群系统中的调度台接入功能，负责对调度台的身份、杖限、业务能力进行鉴权，同时提供调度台与集群系统之间的语音和数据通道。茂业厅接口
VPN管理台
调度台
接入网关
调度台
无调度台
服务器
移动台
4.3测试结构说明
HLR/EIR
MSC'VLRT
GCR/AuC
于持染端
牛数台
三达并发
应用网关
三欲开发
电信网络
分阻两纤
计费网关
营账系统
TCP/IP接口
二了号信令接口
E1接口
基于GSM技术的数字集群系统的网络结构示意主要针对网络子系统基本功能进行测试，4.4测试仪表要求
GSM信令分析仪。
4.5测试前提条件
a）被测设备安装完毕，硬件和软件全部工作正常，数据正确配置并正带运行：b）辅助测试设备硬件和软件全部工作正常，已完成各种逻辑数据的正确配置；c）支持集群功能的手机、SIM卡等都已准备齐备。4.6环境条件
对环境尤特殊要求，按照正常组网要求。YKAONYKAC
YD/T 2112-2010
5测试方法
5.1功能号码
5.1.1注册功能号
测试编号：5.1.1
测试项目：功能号注册/套询注销测试分项：验证注册功能号码流程预置条件：
1）集群系统正常运行，BSC下有且只有一个小区正常开工2）终端 A 已经在 HLR、SCP 签约了功能号码相关业务，终端 A 其有注册功能号码“20075008801\的权限
测试步骤：
1）终端A注斑功能号码“20075008801\2）检查“REGISTER”消息；
3）检查RELEASECOMPLETB”消息：4）检查A接口消息流程是否如下所示，符合规范要求预期结巢：
功能号码注册成功；
*REGISTER”消息中带有USSD请求“RELEASECOMPLETE”消息中带有USSD的操作结果：4）A接口消息流程如下所示，符合协议要求。下图是预期的消息序列：
Complete layer 3 nifomation
(CM service requeat)
CM sarvice accept
Classmark update
Regiater
Release conpleto
Clear coumand
Clear codnplete
5.1.2查询功能号
测试编号：5.1.2
测试项目：功能号注册/查询/注销测试分项：验证查询功能号码流程预置条件：
1）集群系统正常运行，BSC 下有且只有一个小区正常开T.;2）终端A已经在HLR、SCP签了功能号码相关业务；3）终端A已经成功注册了功能号码“20075008801”测试步骤：
终端A发起查询功能号码“20075008801\操作：1
检查“REGISTER”消息；
3）检查“RELEASBCOMPLETE”消息；4）检查A接口消息流程是否如下所示，符合规范要求预期结果：
1）功能号码查询成功：
“REGISTER”消息中带有USSD请求：“RELEASECOMPLETE”消息中带有USSD的操作结果A接口消息流程如下所示，符合协议要求。4
下图是预期的消息序列：
Complete layer 3 info mation(CM service requent)
CM aervice iccept
Claasmark updeto
Registar
Release compicte
Clear commmnd
Cleur completc
TTYKAONYKAawwW.bzxz.Net
YD/T2112-2010
YD/T 2112-2010
5.1.3注销功能号
测试编号：5.1.3
测试项目：功能号注册/查谢注销测试分项：验证注销功能号码流程预置条件：
1）集群系统正常运行，BSC下有且只有一个小区正常开工2）终端 A 已经在 HLR、SCP 签约了功能号码相关业务:3）终端A已经成功注册了功能号码“20075008801\测试步骤：
1）终端A发起注销功能号码\20075008801”操作：2）检查“REGISTER”消息；
3）检查“RELEASECOMPLETE”消息；4）检查A接口消息流程是否如下所示，符合规范要求预期结果：
1）功能号码注销成功：
“REGISTER”消息中带有USSD请求：2)
“RELEASECOMPLETE”游息中带有USSD的操作结果；4）A接口消息流程如下所示，符合协议要求。下图是预期的消息序列：
Complete Jayer 3 infarmrtina(CM service regncat)
CM scrvice Bccept
Chaaamerik update
Regiter
Rekease complete
Cleur command
Ckr conpkete
5.1.4强制注销功能号
测试编号 5.1,4
测试项目：功能号注册查询/注销测试分项：验证强制注销功能号码流程预罩条件
1）集群系统正常运行，BSC下有且只有一个小区正常开工2）终端A。B已经在HLR、SCP签约了功能号码相关业务：3）
终端A已经成功注册了功能号码“20075008801”4）终端B具有强制注销终端A的功能号码的权限测试步骤：
1）络端B发起强制注销终端A的功能号码*20075008801\操作；2)
检查“REGISTER”消息：
检查“RELEASECOMPLETE”消息：3）
检查A的功能号码悬否还存在：
检查终瑞A、B的A接口消息流程是否如下所示，符合规范要求5）
预期结果：
功能号码注销成功：
“REGISTER”消息中带有 USSD 请求；“RELEASECOMPLETE”消息中带有USSD的操作结果YD/T 2112-2010
终端B强制注销操作完成后：网络会向终端A发起知：终端A会去掉手机的功能号码：43
5）终端A，B的A接口消息流程如下所示，符合协设要求。下图是预期的消息序列：
终端B的A接口消息流程：
Compkete layer 3 informeticr(CM service requeat)
TMSEreallocatlon comnand
TMSI renllcention complete
CM service aocept
Chassmark updete
Regiates
Relea白e comaplete
Cleur conurend
Clear complete
TTYKAONYKAa
YD/T 2112-2010
b）终端 A的A接口消息流程：
Paging
Conplete layer 3 infarmation(Paglg Respones)
TMSI rcallocatian command
TMSIreallocatiop complete
Reginter
Facility
Releaue Compkete
Clear command
Clear complete
5.2功能寻址
5.2.1功能寻址
测试编号：5.2.1
测试项耳：功能寻址基于位置的寻址测试分项：验证基于功能寻址功能的提供预置条件：
用户 A注册功能号 XXXX
测试步骤：
PSTN用户接打用户A的功能号
预期结果：
呼叫建立成功。
下图是预期的消息序列：
Paging
Compketelayer3informaion
(CM eervice requost)
Ideutity Reguest
Classmark undate
Ientiry Reaponse
TMSt Reallocation Comrmad
Call Confirmed
Assigmmentrequest
FMSI Reallocation Complete
Assignment Complete
Alerling
TTYKAONYKAa
YD/T 2112-2010
