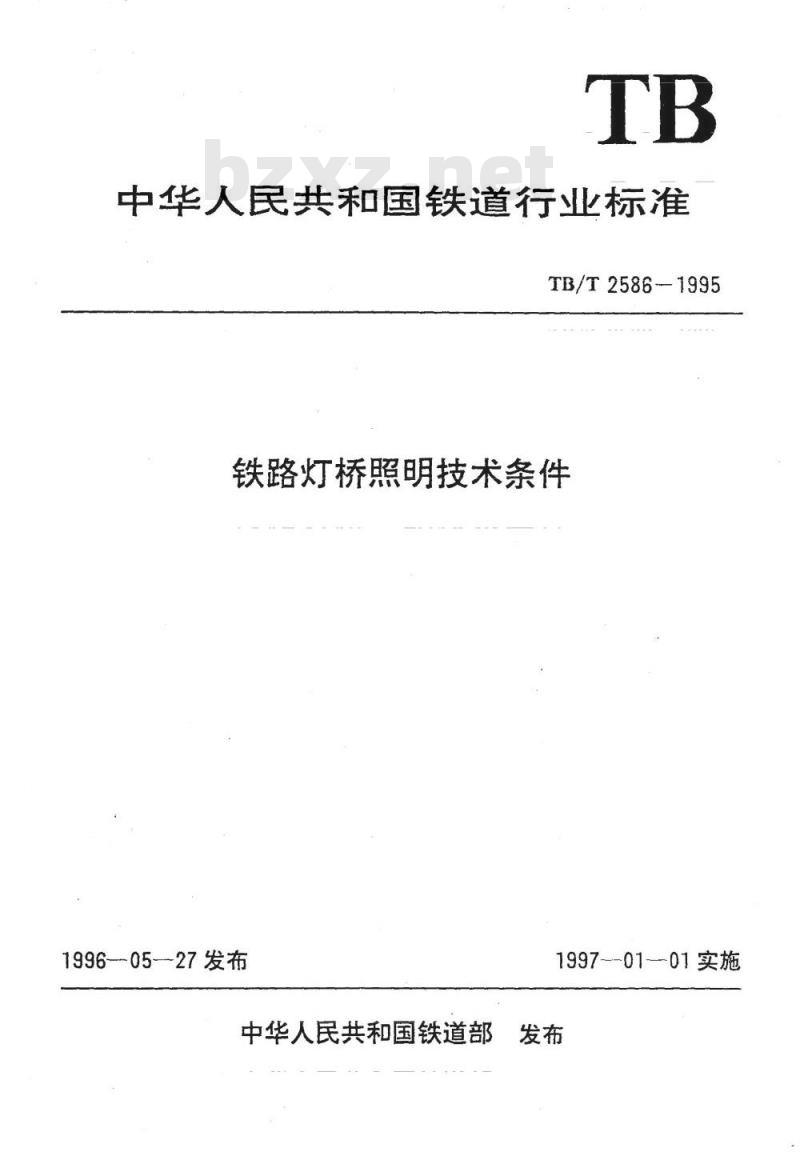

中华人民共和国铁道行业标准
TB/T2586-1995
铁路灯桥照明技术条件
1996-05-27发布
中华人民共和国铁道部
1997--0101实施

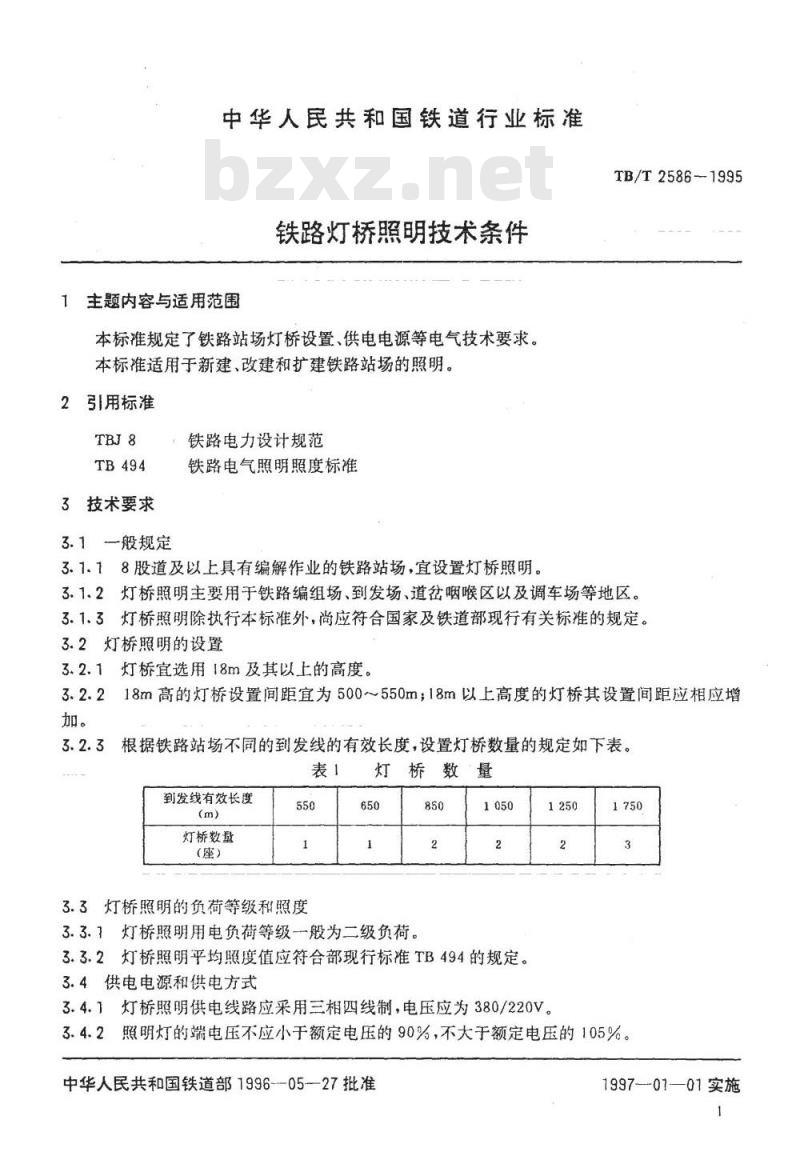

中华人民共和国铁道行业标准
铁路灯桥照明技术条件
主题内容与适用范围
本标准规定了铁路站场灯桥设置、供电电源等电气技术要求。本标准适用于新建、改建和扩建铁路站场的照明。2引用标准
3技术要求
3.1一般规定
铁路电力设计规范
铁路电气照明照度标准
3.1.18股道及以上具有编解作业的铁路站场，宜设置灯桥照明。TB/T2586-1995
3.1.2灯桥照明主要用于铁路编组场、到发场、道岔咽喉区以及调车场等地区。3.1.3灯桥照明除执行本标准外，尚应符合国家及铁道部现行有关标准的规定。3.2灯桥照明的设置
3.2.1灯桥宜选用18m及其以上的高度。3.2.218m高的灯桥设置间距宜为500~550m；18m以上高度的灯桥其设置间距应相应增加。
根据铁路站场不同的到发线的有效长度，设置灯桥数量的规定如下表。表！
到发线有效长度www.bzxz.net
灯桥数量
（座）
3.3灯桥照明的负荷等级和照度
灯桥数量
3.3.7灯桥照明用电负荷等级一一般为二级负荷。850
3.3.2灯桥照明平均照度值应符合部现行标准TB494的规定。3.4供电电源和供电方式
3.4.1灯桥照明供电线路应采用三相四线制，电压应为380/220V。1750
3.4.2照明灯的端电压不应小于额定电压的90%，不大于额定电压的105%。中华人民共和国铁道部1996--05-27批准1997-07—01实施
TB/T2586-—1995

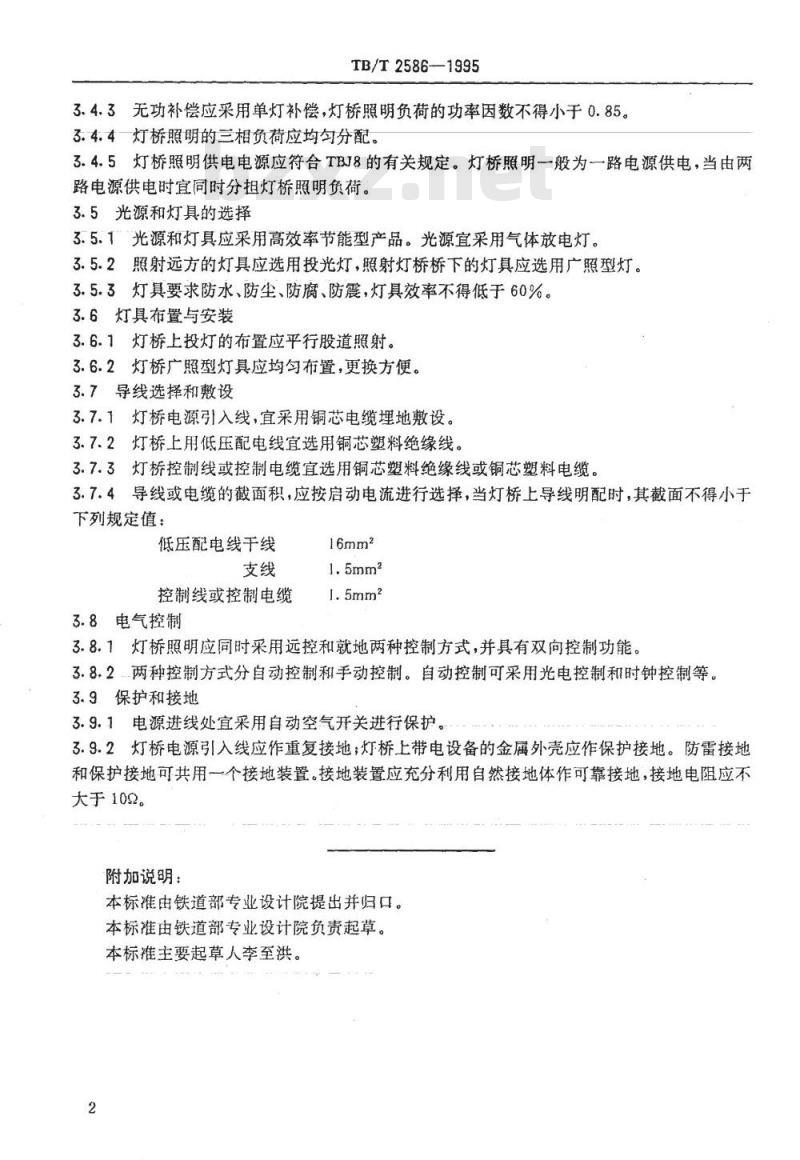

3.4.3无功补偿应采用单灯补偿，灯桥照明负荷的功率因数不得小于0.853.4.4灯桥照明的三相负荷应均匀分配。3.4.5灯桥照明供电电源应符合TBJ8的有关规定。灯桥照明一般为一路电源供电，当由两路电源供电时宜同时分担灯桥照明负荷。3.5光源和灯具的选择
3.5.1光源和灯具应采用高效率节能型产品。光源宜采用气体放电灯。3.5.2照射远方的灯具应选用投光灯，照射灯桥桥下的灯具应选用广照型灯。3.5.3灯具要求防水、防尘、防腐、防震，灯具效率不得低于60%。3.6灯具布置与安装
3.6.1灯桥上投灯的布置应平行股道照射。3.6.2灯桥广照型灯具应均匀布置，更换方便。3.7导线选择和敷设
3.7.1灯桥电源引入线，宜采用铜芯电缆埋地敷设。3.7.2灯桥上用低压配电线宜选用铜芯塑料绝缘线。3.7.3灯桥控制线或控制电缆宜选用铜芯塑料绝缘线或铜芯塑料电缆。3.7.4导线或电缆的截面积，应按启动电流进行选择，当灯桥上导线明配时，其截面不得小于下列规定值：
低压配电线干线
控制线或控制电缆
3.8电气控制
3.8.1灯桥照明应同时采用远控和就地两种控制方式，并具有双向控制功能。3.8.2-两种控制方式分自动控制和手动控制。自动控制可采用光电控制和时钟控制等。3.9保护和接地
3.9.1电源进线处宜采用自动空气开关进行保护。3.9.2灯桥电源引入线应作重复接地：灯桥上带电设备的金属外壳应作保护接地。防雷接地和保护接地可共用一个接地装置。接地装置应充分利用自然接地体作可靠接地，接地电阻应不大于100。
附加说明：
本标准由铁道部专业设计院提出并归口。本标准由铁道部专业设计院负责起草。本标准主要起草人李至洪。
