【YD通讯标准】 通信用引入光缆 第2部分:圆形光缆

ICS33.180.10
中华人民共和国通信行业标准
YD/T1997.2-2015
通信用引入光缆
第2部分：圆形光缆
DropopticalfibrecablesfortelecommunicationPart2:Round-typeoptical fibrecables2015-04-30发布
2015-07-01实施
中华人民共和国工业和信息化部发布前
范围·
规范性引用文件·
3术语和定义
4产品分类·
试验方法
检验规则·
8标志、使用说明书
9包装、运输和储存
附录A（资料性附录）光缆的典型结构…目
附录B（资料性附录）自承式光缆架空敷设安装时光缆端头的固定夹持方式附录C（资料性附录）光缆护套用阻燃聚乙烯的主要性能附录D（规范性附录）自承式光缆吊线部分护套抽拔试验方法：YD/T1997.2-2015
YD/T1997.2-2015

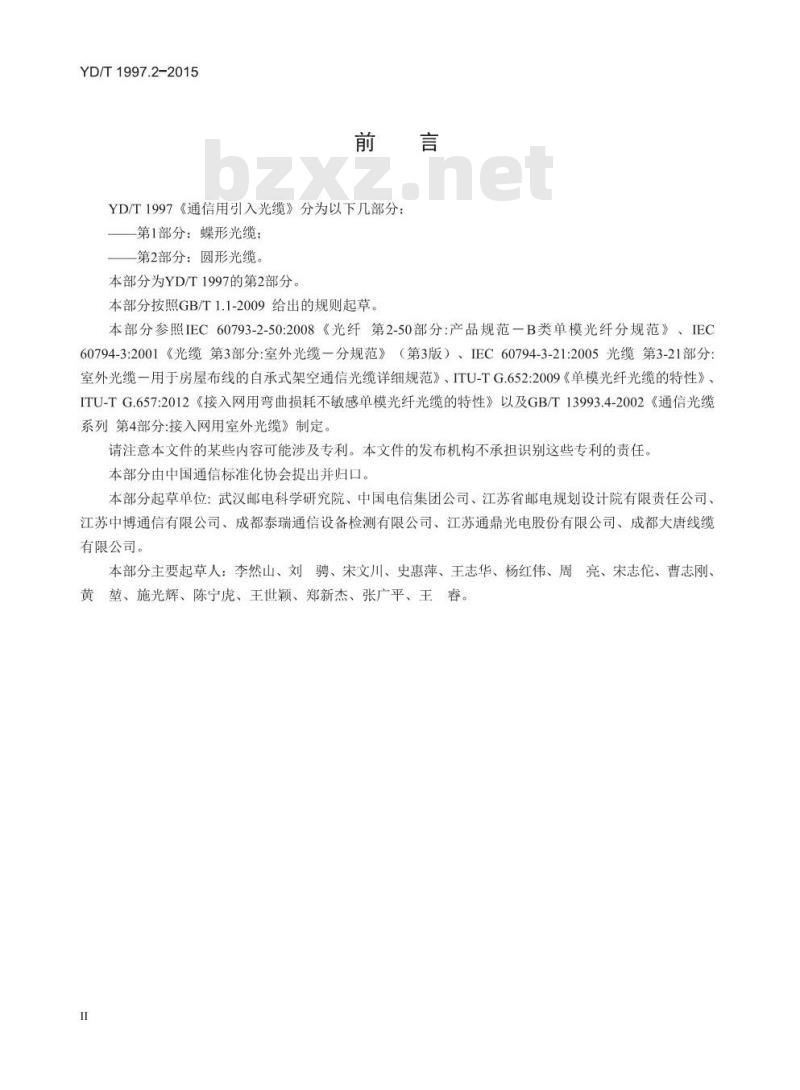

YD/T1997《通信用引入光缆》分为以下几部分：第1部分：蝶形光缆；
第2部分：圆形光缆。
本部分为YD/T1997的第2部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分参照IEC60793-2-50:2008《光纤第2-50部分：产品规范一B类单模光纤分规范》、IEC60794-3:2001《光缆第3部分：室外光缆一分规范》（第3版）、IEC60794-3-21:2005光缆第3-21部分室外光缆一用于房屋布线的自承式架空通信光缆详细规范》、ITU-TG.652:2009《单模光纤光缆的特性》、ITU-TG.657:2012《接入网用弯曲损耗不敏感单模光纤光缆的特性》以及GB/T13993.4-2002《通信光缆系列第4部分：接入网用室外光缆》制定。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：武汉邮电科学研究院、中国电信集团公司、江苏省邮电规划设计院有限责任公司、江苏中博通信有限公司、成都泰瑞通信设备检测有限公司、江苏通鼎光电股份有限公司、成都大唐线缆有限公司。
本部分主要起草人：李然山、刘骋、宋文川、史惠萍、王志华、杨红伟、周亮、宋志佗、曹志刚、黄、施光辉、陈宁虎、王世颖、郑新杰、张广平、王睿。I
YD/T1997.2-2015

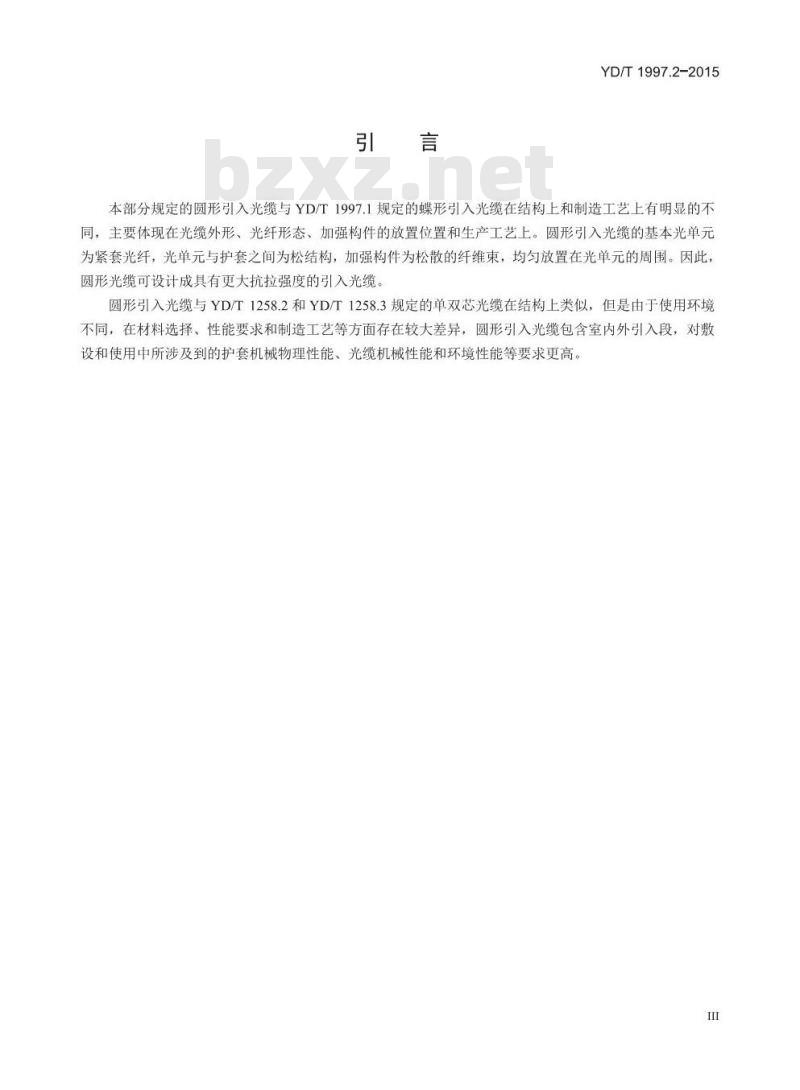

本部分规定的圆形引入光缆与YD/T1997.1规定的蝶形引入光缆在结构上和制造工艺上有明显的不同，主要体现在光缆外形、光纤形态、加强构件的放置位置和生产工艺上。圆形引入光缆的基本光单元为紧套光纤，光单元与护套之间为松结构，加强构件为松散的纤维束，均匀放置在光单元的周围。因此，圆形光缆可设计成具有更大抗拉强度的引入光缆。圆形引入光缆与YD/T1258.2和YD/T1258.3规定的单双芯光缆在结构上类似，但是由于使用环境不同，在材料选择、性能要求和制造工艺等方面存在较大差异，圆形引入光缆包含室内外引入段，对敷设和使用中所涉及到的护套机械物理性能、光缆机械性能和环境性能等要求更高。1范围
通信用引入光缆
第2部分：圆形光缆
YD/T1997.2-2015

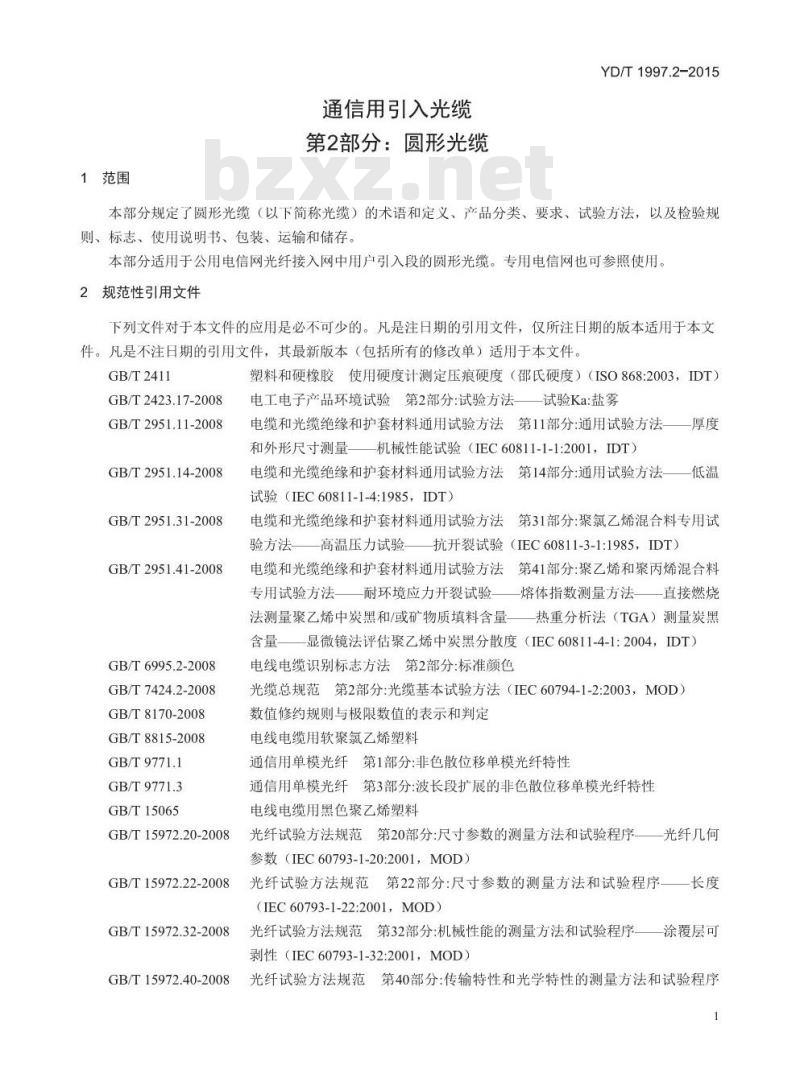

本部分规定了圆形光缆（以下简称光缆）的术语和定义、产品分类、要求、试验方法，以及检验规则、标志、使用说明书、包装、运输和储存。本部分适用于公用电信网光纤接入网中用户引入段的圆形光缆。专用电信网也可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2411
GB/T2423.17-2008
GB/T2951.11-2008
GB/T2951.14-2008
GB/T2951.31-2008
GB/T2951.41-2008
GB/T 6995.2-2008
GB/T7424.2-2008
GB/T 8170-2008
GB/T 8815-2008
GB/T 9771.1
GB/T9771.3
GB/T15065
GB/T15972.20-2008
GB/T15972.22-2008
GB/T15972.32-2008
GB/T15972.40-2008
塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度）（ISO868:2003，IDT）电工电子产品环境试验第2部分：试验方法试验Ka:盐雾电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法一厚度和外形尺寸测量机械性能试验（IEC60811-1-1:2001，IDT）电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法一一低温试验（IEC60811-1-4:1985，IDT）电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专用试验方法—高温压力试验抗开裂试验（IEC60811-3-1:1985，IDT）电缆和光缆绝缘和护套材料通用试验方法第41部分：聚乙烯和聚丙烯混合料专用试验方法—耐环境应力开裂试验——熔体指数测量方法—直接燃烧法测量聚乙烯中炭黑和/或矿物质填料含量热重分析法（TGA）测量炭黑含量—显微镜法评估聚乙烯中炭黑分散度（IEC60811-4-1:2004，IDT）电线电缆识别标志方法第2部分：标准颜色光缆总规范第2部分：光缆基本试验方法（IEC60794-1-2:2003，MOD）数值修约规则与极限数值的表示和判定电线电缆用软聚氯乙烯塑料
通信用单模光纤第1部分：非色散位移单模光纤特性通信用单模光纤第3部分：波长段扩展的非色散位移单模光纤特性电线电缆用黑色聚乙烯塑料
光纤试验方法规范第20部分：尺寸参数的测量方法和试验程序一一光纤几何参数（IEC60793-1-20:2001，MOD）光纤试验方法规范、第22部分：尺寸参数的测量方法和试验程序一长度（IEC60793-1-22:2001，MOD）
光纤试验方法规范第32部分：机械性能的测量方法和试验程序一一涂覆层可剥性（IEC60793-1-32:2001，MOD）光纤试验方法规范第40部分：传输特性和光学特性的测量方法和试验程序1
YD/T1997.2-2015
GB/T15972.44-2008
GB/T15972.45-2008
GB/T15972.47-2008
GB/T17650.2-1998
GB/T 17651.2-1998
GB/T 18380.12-2008
GB/T18380.35-2008
GB/T26125-2011
GB/T 26572-2011
YD/T629.1
YD/T629.2
YD/T 837.3-1996
YD/T901-2009
YD/T908-2011
YD/T1113
YD/T 1181.2-2008
YD/T1258.2-2009
YD/T1485
YD/T1770-2008
YD/T1954
3术语和定义
衰减（IEC60793-1-40:2001，MOD）光纤试验方法规范第44部分：传输特性和光学特性的测量方法和试验程序截止波长（IEC60793-1-44:2001，MOD）光纤试验方法规范第45部分：传输特性和光学特性的测量方法和试验程序模场直径（IEC60793-1-45:2001，MOD）光纤试验方法规范第47部分：传输特性和光学特性的测量方法和试验程序宏弯损耗（IEC60793-1-47:2001，MOD）取自电缆或光缆材料燃烧时释出气体的试验方法第2部分：用测量PH值和电导率来测定气体的酸度（idtIEC60754-2：1991）电缆或光缆在特定条件下燃烧的烟密度测定第2部分：试验步骤和要求（idtIEC61034-2:1997)
电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验——1kW预混合型火焰试验方法（IEC60332-1-2：2004，IDT）电缆和光缆在火焰条件下的燃烧试验第35部分：乘直安装的成束电线电缆火焰垂直蔓延试验—C类（IEC60332-3-24：2000，IDT）电子电气产品六种限用物质（铅、汞、镉、六价铬、多漠联苯和多漠二苯醚）的测定（IEC62321：2008，IDT）电子电气产品中限用物质的限量要求光纤传输衰减变化的监测方法传输功率监测法光纤传输衰减变化的监测方法后向散射监测法铜芯聚烯烃绝缘铝塑综合护套市内通信电缆试验方法第3部分：机械物理性能试验方法
层绞式通信用室外光缆
光缆型号命名方法
通信电缆光缆用无卤低烟阻燃材料光缆用非金属加强件的特性第2部分：芳纶纱室内光缆系列第2部分：终端光缆组件用单芯和双芯光缆光缆用中密度聚乙烯护套料
接入网用室内外光缆
接入网用弯曲损耗不敏感单模光纤特性下列术语和定义适用于本文件。3.1
光纤到户fibretothehome（FTTH）光纤到户是指仅利用光纤媒质连接通信局端和家庭住宅的接入方式，引入光纤由单个家庭住宅独享。3.2
用户引入段useraccesssection
YD/T1997.2-2015
FTTH网络中从用户接入点到用户终端之间的光缆线路及其无源连接件，称为用户引入段。4产品分类
4.1型号划分
光缆按YD/T908-2011的规定分类和划分型式、规格和编制型号。其中分类代号中增加GJR及GJYR两种型号：
GJR一一非金属加强构件、紧套光纤、通信用室内圆形引入光缆：GJYR一一非金属加强构件、紧套光纤、通信用室内外圆形引入光缆。室内外圆形引入光缆包括架空用室内外圆形引入光缆和管道用室内外圆形引入光缆。分类代号中的GJR和GJYR已经包含非金属加强构件和紧套光纤，在光缆的结构型式代号中不再加入分别代表它们含义的F和的代号。4.2型式
光缆的常用结构型式代号及其名称见表1。表1光缆的常用结构型式代号及其名称结构型式代号
GJYRZY
GJYRCH
GJYRCZY
GJYRHH
GJYRZYZY
GJYRHA
GJYRZYA
4.3规格
非金属加强构件、紧套光纤、低烟无卤阻燃聚烯烃护套、通信用室内圆形引入光缆非金属加强构件、紧套光纤、阻燃聚乙烯护套、通信用室内圆形引入光缆非金属加强构件、紧套光纤、低烟无卤阻燃聚烯烃护套、通信用室内外圆形引入光缆非金属加强构件、紧套光纤、阻燃聚乙烯护套、通信用室内外圆形引入光缆非金属加强构件、紧套光纤、低烟无卤阻燃聚烯烃护套、通信用室内外自承式圆形引入光缆
非金属加强构件、紧套光纤、阻燃聚乙烯护套、通信用室内外自承式圆形引入光缆非金属加强构件、紧套光纤、低烟无卤阻燃聚烯烃护套、低烟无卤阻燃聚烯烃外护套、通信用室内外圆形引入光缆
非金属加强构件、紧套光纤、阻燃聚乙烯护套、阻燃聚乙烯外护套、通信用室内外圆形引入光缆
非金属加强构件、紧套光纤、低烟无卤阻燃聚烯烃护套、铝一聚乙烯粘接外护套、通信用室内外圆形引入光缆
非金属加强构件、紧套光纤、阻燃聚乙烯护套、铝一聚乙烯粘接外护套、通信用室内外圆形引入光缆
适用环境
室内引入用
室内外架空
引入用
室内外管道
引入用
规格由光缆中光纤数和光纤类别组成。光纤数的代号用光缆中同类别光纤的实际有效数目的数字表示，光纤类别应采用光纤产品的分类代号表示。本部分常用的光纤类别有：B1.1一一非色散位移单模光纤；B1.3一一波长段扩展的非色散位移单模光纤；B6a1——弯曲损耗不敏感a1类单模光纤；B6a2——弯曲损耗不敏感a2类单模光纤。4.4产品型号和标记
4.4.1型号
光缆型号由光缆型式和规格的代号组成。3
YD/T1997.2-2015
4.4.2标记
加工订货时应标明光缆产品标记，它由光缆型号和本部分的标准编号组成，示例：
非金属加强构件、紧套光纤、低烟无卤阻燃聚烯烃护套、通信用室内圆形引入光缆，包含1根B6a2类光纤，则产品的标记为：
GJRH1B6a2YD/T1997.2—201x
5要求
5.1结构
5.1.1光缆结构
5.1.1.1一般要求
本部分规定的光缆宜采用干式结构。光缆的典型结构图参见附录A所示，但只要能满足本部分规定的机械、环境和传输性能要求，其他结构也可采用。根据适用环境和敷设方式的不同，圆形引入光缆可分为室内用圆形引入光缆、架空用室内外圆形引入光缆和管道用室内外圆形引入光缆。圆形引入光缆主要为单芯光缆，包括圆形结构和圆形自承式结构。根据用户需要，也可以为双芯或多芯光缆。双芯光缆典型结构参见图A1。缆中光纤数多于2芯称为多芯光缆，多芯光缆典型结构参见图A.2。
5.1.1.2室内用圆形引入光缆
室内用圆形引入光缆由紧套光纤、加强构件和护套组成，典型结构参见图A.3。5.1.1.3架空用室内外圆形引入光缆架空用室内外圆形引入光缆的结构可分为圆形结构和含有吊线的自承式结构。圆形结构的光缆由紧套光纤、加强构件和护套组成，典型结构参见图A.3；自承式结构的光缆由紧套光纤、加强构件、护套和增强构件组成，典型结构参见图A.4。5.1.1.4管道用室内外圆形引入光缆管道用室内外圆形引入光缆由光缆和外护套组成，光缆护套与外护套之间应放置增强构件，典型结构参见图A.5。外护套可分为：
a）单一外护套；
b）铝一聚乙烯粘接外护套，
5.1.2涂覆光纤
5.1.2.1光缆中使用的涂覆光纤应由同类光纤组成，同批光缆产品应使用同一设计、相同材料和相同工艺制造出来的光纤。
5.1.2.2光缆中所用的B6类单模光纤应符合YD/T1954的规定，B1.3类和B1.1类单模光纤应分别符合GB/T9771.3和GB/T9771.1的规定。光缆中的光纤数宜为1芯，也可以是用户要求的其他芯数，5.1.2.3光纤涂覆层宜为本色。当用户要求时，也可着色，着色层颜色应是符合GB/T6995.2-2008规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色。5.1.3紧套被覆光纤
YD/T1997.2-2015
5.1.3.1光缆中光纤应有一层合适材料构成的紧套被覆层，它对涂覆光纤起机械缓冲保护作用和挡潮阻水作用，并应易于从光纤上剥除。5.1.3.2涂覆光纤和紧套被覆层之间可以涂覆一层缓冲层。缓冲层由一层或多层材料组成，可采用紫外固化树脂，或其他合适的材料。缓冲层应易于从涂覆光纤上剥除，并与其相接触的实际使用的其他材料相容。
5.1.3.3紧套被覆层材料宜为低烟无卤阻燃聚烯烃，也可以为聚酰胺、热塑性聚酯弹性体、紫外固化树脂等。低烟无卤阻燃聚烯烃材料应符合YD/T1113的规定，聚酰胺材料应符合YD/T1258.2-2009的表D.1规定，热塑性聚酯弹性体材料应符合YD/T1258.2-2009的表D.2规定，其他材料的性能应符合本部分的规定。
5.1.3.4紧套光纤外径尺寸标称值应不小于0.80mm，不大于0.90mm，容差应不大于土0.05mm。5.1.3.5紧套光纤被覆层的颜色宜为本色或白色，双芯光缆和多芯光缆中的紧套光纤被覆层的颜色应是符合GB/T6995.2-2008规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色，白色也可用本色代替。
5.1.4加强构件
5.1.4.1光缆加强构件应采用非金属材料，宜选用芳纶纱或其他合适的纤维束。加强构件置周向均匀地螺旋层绞或纵向放置在光纤被覆层外。5.1.4.2加强构件应具有足够的杨氏模量和弹性应变范围，芳纶纱应符合YD/T1181.2-2008的规定，其他非金属加强构件的性能应符合本部分的规定。5.1.5增强构件
5.1.5.1自承式圆形引入光缆的增强构件主要是吊线，用以架空敷设时承载大部分的张力。吊线宜为镀锌钢丝或镀锌钢绞线，当用户要求时，可以为非金属构件，也可以为单股或绞合不锈钢钢丝，钢号宜为304（中国不锈钢牌号06Cr19Ni10）。镀锌钢丝表面的锌层含量应不小于20g/m2。如吊线为金属构件时，金属吊线应能通过GB/T2423.17-2008规定的盐雾试验。在光缆制造长度内，增强构件不允许有接头。自承式圆形引入光缆架空敷设安装时，与吊线分离的光缆部分端头固定夹持方式宜参照附录B的规定。5.1.5.2管道用圆形引入光缆护套与外护套之间应放置非金属材料作为增强构件，用以管道敷设时承载张力。非金属材料宜采用芳纶纱，也可根据用户需要采用其他非金属材料。护套外的增强构件宜周向均匀地螺旋层绞或纵向放置。在光缆制造长度内，增强构件不允许有接头。芳纶纱应符合YD/T1181.2-2008的规定，其他非金属材料的性能应符合本部分的规定。5.1.6护套
5.1.6.1紧套光纤和加强构件（和吊线）外应挤包一层具有保护功能的护套。护套宜采用低烟无卤阻燃聚烯烃或阻燃聚乙烯材料，也可根据用户需要采用其他材料，但其性能应符合本部分的规定。5.1.6.2低烟无卤阻燃聚烯烃护套材料应符合YD/T1113的规定，阻燃聚乙烯护套材料宜参照附录C的规定。
5.1.6.3用于室内的光缆，护套颜色宜为白色或用户要求的颜色。用于室外的光缆，护套颜色宜为黑色5.1.6.4护套表面应圆整光滑，其截面上应无目力可见的鼓包、裂纹、气泡和砂眼等缺陷。5.1.6.5单芯圆形引入光缆的护套尺寸应符合表2的规定。5
YD/T1997.2-2015
光缆类型
单芯室内用圆形引入光缆
单芯架空用室内外圆形引入光缆表2单芯圆形引入光缆护套尺寸
护套最小厚度
(mm）
护套外径
(mm）
5.1.6.6单芯自承式光缆的护套尺寸宜为2.5mm+0.2mm，当用户要求时，也可以为3.0mm+0.2mm，护套最小厚度为0.5mm。吊线部分护套最小厚度为0.5mm。5.1.6.7双芯光缆护套最小厚度宜为0.5mm。多芯光缆护套厚度应随外径的增大而增大，其标称值为0.6mm~1.0mm，容差应不大于±0.1mm。其他结构的光缆护套厚度可参照表2的规定。5.1.7外护套
5.1.7.1当光缆需要从室外管道引入时，光缆外还应挤包一层具有保护功能的外护套。外护套内的单芯光缆外径宜为3.0mm±0.2mm。
5.1.7.2当光缆外护套为5.1.1.4a）规定的单一外护套时，外护套材料宜采用与护套同种类的材料，其性能应符合本部分的规定。单芯光缆外护套尺寸为4.8mm土0.2mm，外护套厚度的标称值为0.8mm，最小值应不小于0.7mm。
5.1.7.3当光缆外护套为5.1.1.4b）规定的铝一聚乙烯粘接外护套时，外护套材料宜采用线性低密度中密度或高密度聚乙烯护套料，它们应分别符合GB/T15065或YD/T1485的规定。其常用结构形式可参照YD/T901一2009的4.1.3的规定。光缆外护套厚度的标称值为0.9mm，最小值应不小于0.8mm。5.1.7.4双芯光缆和多芯光缆的外护套最小厚度为0.8mm。5.1.7.5外护套表面应圆整光滑，其截面上应无目力可见的鼓包、裂纹、气泡和砂眼等缺陷5.2光缆长度
光缆的标准制造长度标称值宜为500m、1000m或2000m，容差为0~+5%。光缆交货长度宜为标准制造长度，或经供需双方协商，可以任意长度交货。光缆在交货长度上不应有光纤接头。
5.3性能要求
5.3.1光缆中的光纤特性
5.3.1.1涂覆光纤的特性
光缆中B6类光纤的尺寸参数、模场直径、截止波长等参数应符合YD/T1954的规定，B1.3和B1.1类光纤应分别符合GB/T9771.3和GB/T9771.1的规定。5.3.1.2成缆后光纤的衰减特性
成缆后光纤的最大衰减值应符合表3的规定，或应不超过供需双方协议认可值。表3成缆后光纤的最大衰减值
光纤类型
B1.1、B1.3、B6al和B6a2
使用波长
5.3.1.3成缆后光纤的宏弯损耗（仅对B6类光纤要求）B6类单模光纤的宏弯损耗应符合表4的规定[YD/T1954-201X，6.2.2]。6
最大衰减值
(dB/km）
弯曲半径
表4B6类单模光纤的宏弯损耗
宏弯损耗
1550nm
最大值
1625nm
最大值
最大值
YD/T1997.2-2015
1625nm
最大值
光纤的模场直径、色散系数和截止波长等参数的选择会影响光纤的宏弯损耗，在优化光纤的宏弯损耗参数时，应考虑到相关参数之间的平衡
紧套被覆光纤性能
紧套被覆层剥离长度和剥离力应符合表5的规定表5紧套被覆层的剥离长度和剥离力项目
紧套被覆层剥离
剥离长度
(mm）
剥离力
剥离被覆层，保留光纤的涂覆层紧套光纤在85℃土2℃，2h的热回缩试验后，！紧套被覆层的热回缩率应不大于3%。3紧套光纤的拉伸、压扁、卷绕、温度循环性能和环保性能应符合YD/T1258.2-2009附录D的5.3.2.3
相应条款规定。
5.3.3光缆护套性能
光缆护套的机械物理性能
成缆后光缆护套的机械物理性能应符合表6的规定。表6护套的机械物理性能
抗张强度
断裂伸长率
热收缩率
热老化处理前
热老化前后变化率丨TS
热老化处理温度
热老化处理时间
热老化处理前
热老化处理后
热老化前后变化率丨EB|
热老化处理温度
热老化处理时间
热处理温度
热处理时间
耐环境应力开裂
热处理温度
热处理时间
邵氏硬度HA
（最小值）
（最大值）
（最小值）
（最小值）
（最大值）
（最大值）
（最大值）
低烟无卤阻燃聚烯烃
100±2
24×10
100±2
24×10
阻燃聚乙烯
100±2
失效数/试样数：0/10
YD/T1997.2-2015
表6的规定不含管道用光缆的铝一聚乙烯粘接外护套，但包含单一外护套。5.3.3.2
架空用光缆护套耐开裂的机械物理性能架空用光缆护套耐开裂的机械物理性能应符合表7的规定。表7架空用光缆护套耐开裂的机械物理性能序号
热变形
热冲击
高温压力
热处理温度
热处理时间
热处理温度
热处理时间
试棒直径
卷绕圈数
热处理温度
热处理时间
聚乙烯外护套的机械物理性能
（最大值）
（最大值）
低烟无卤阻燃聚烯烃
铝一聚乙烯粘接外护套的聚乙烯套，其机械物理性能应符合表8的规定。表8聚乙烯外护套的机械物理特性序号
抗张强度
断裂伸长率
热收缩率下载标准就来标准下载网
热老化处理前
热老化前后变化率|TS|
热老化处理温度
热老化处理时间
热老化处理前
热老化处理后
热老化前后变化率|EB|
热老化处理温度
热老化处理时间
热处理温度
热处理时间
耐环境应力开裂
热处理温度
热处理时间
（最小值）
（最大值）
（最小值）
（最小值）
（最大值）
（最大值）
（最大值）
注：LLDPE、MDPE、HDPE分别为线性低密度聚乙烯、中密度聚乙烯、5.3.4光缆机械性能
一般要求
100±2
9.80±0.02
表面不开裂
150±3
100±2
24×10
100±2
24×10
阻燃聚乙烯
115±2
失效数/试样数：0/10
高密度聚乙烯
