【YD通讯标准】 2GHz cdma2000 数字蜂窝移动通信网多媒体邮件业务系统技术要求

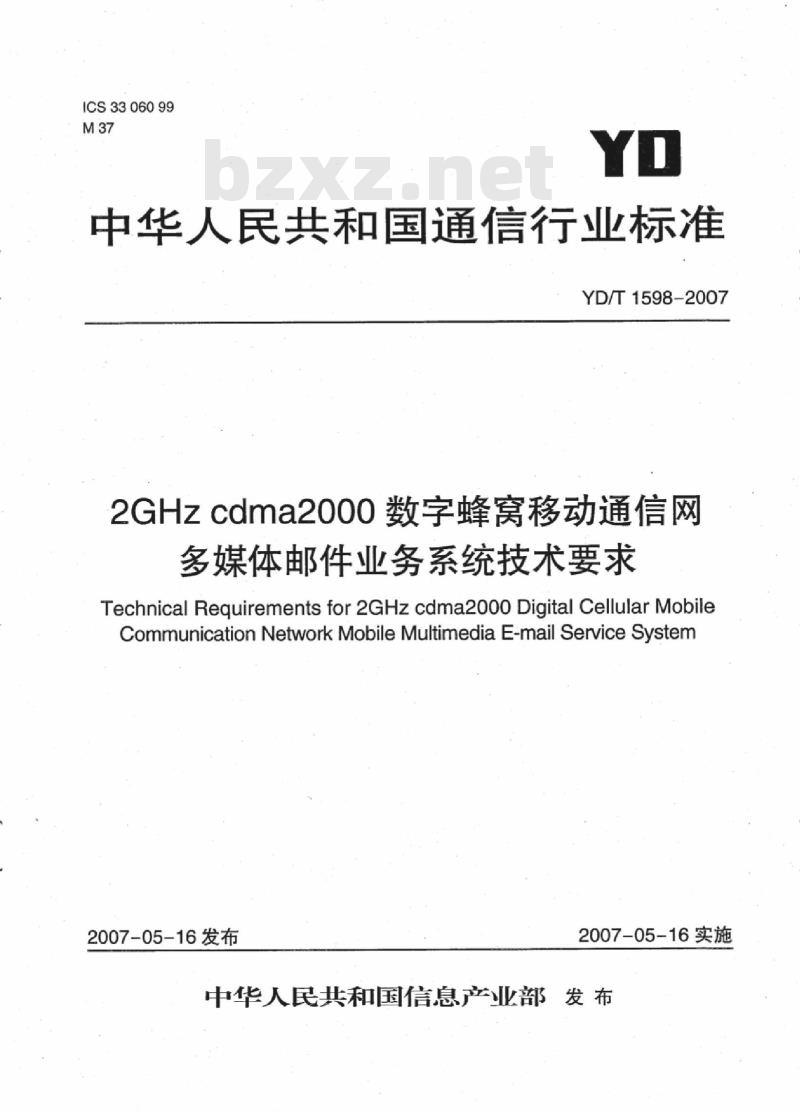

ICS3306099
中华人民共和国通信行业标准
YD/T1598-2007
2GHzcdma2000数字蜂窝移动通信网多媒体邮件业务系统技术要求
Technical Reguirementsfor2GHzcdma2000Digital CellularMobileCommunicationNetworkMobileMultimediaE-mailServiceSystem2007-05-16发布
2007-05-16实施

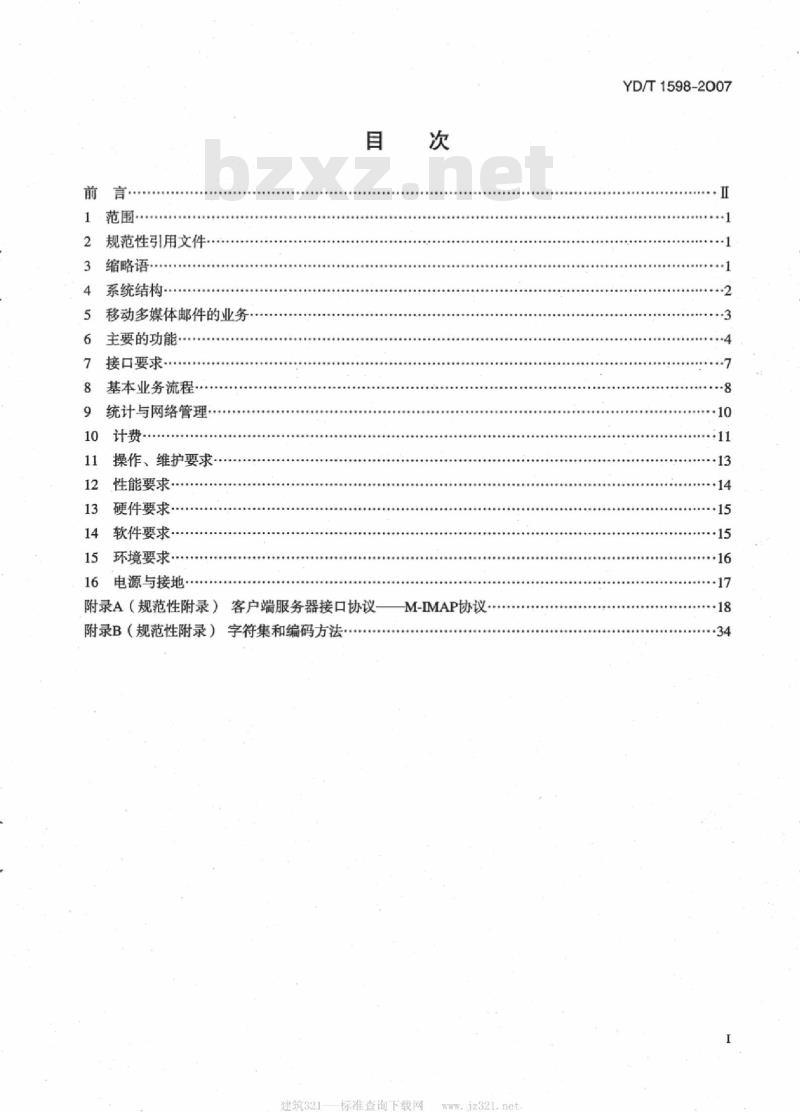

中华人民共和国信息产业部发布前
范围·
规范性引用文件：
缩略语
系统结构·
移动多媒体邮件的业务
主要的功能
接口要求·
基本业务流程
统计与网络管理
计费。
操作、维护要求
性能要求·
硬件要求
软件要求·
15环境要求
16电源与接地：
附录A（规范性附录）客户端服务器接口协议附录B（规范性附录）字符集和编码方法建筑321
-M-IMAP协议·
标准查询下载网
YD/T1598-2007
YD/T1598-2007

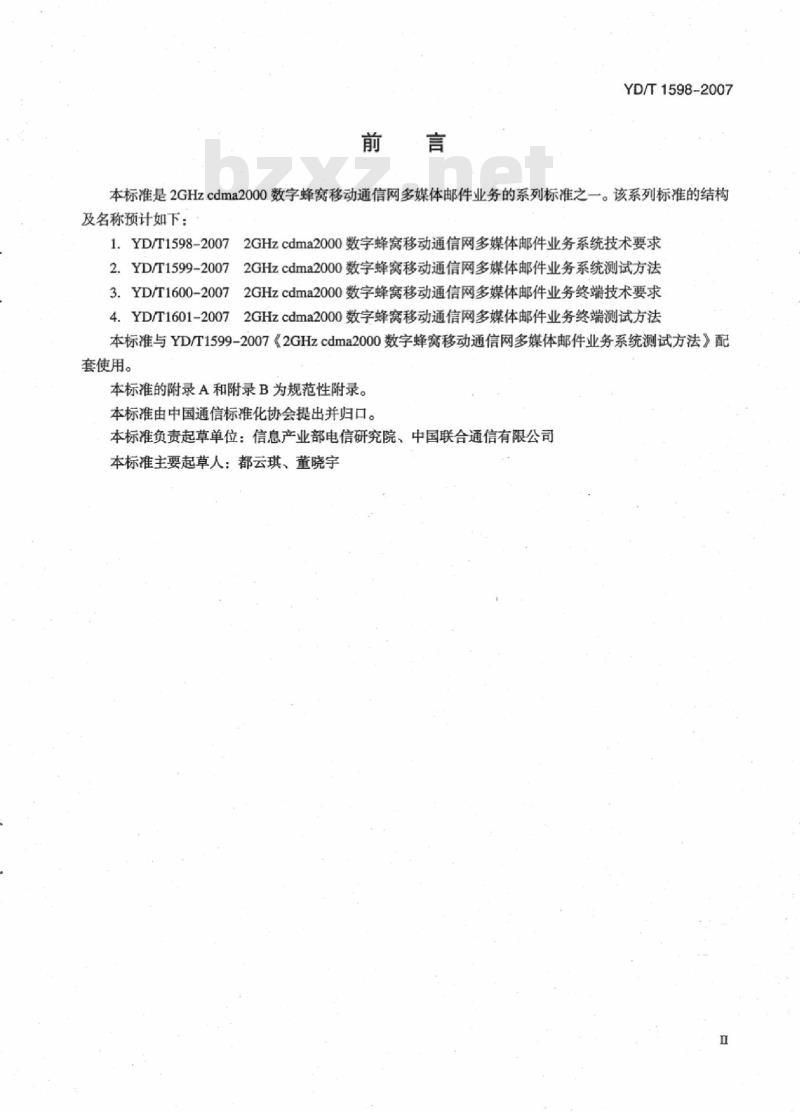

本标准是2GHzcdma2000数字蜂窝移动通信网多媒体邮件业务的系列标准之一。该系列标准的结构及名称预计如下：
1.YD/T1598-20072GHzcdma2000数字蜂窝移动通信网多媒体邮件业务系统技术要求2.YD/T1599-20072GHzcdma2000数字蜂窝移动通信网多媒体邮件业务系统测试方法3.YD/T1600-20072GHzcdma2000数字蜂窝移动通信网多媒体邮件业务终端技术要求4.YD/T1601-20072GHzcdma2000数字蜂窝移动通信网多媒体邮件业务终端测试方法本标准与YD/T1599-2007《2GHzcdma2000数字蜂窝移动通信网多媒体邮件业务系统测试方法》配套使用。
本标准的附录A和附录B为规范性附录。本标准由中国通信标准化协会提出并归口。本标准负责起草单位：信息产业部电信研究院、中国联合通信有限公司本标准主要起草人：都云琪、董晓宇1范围

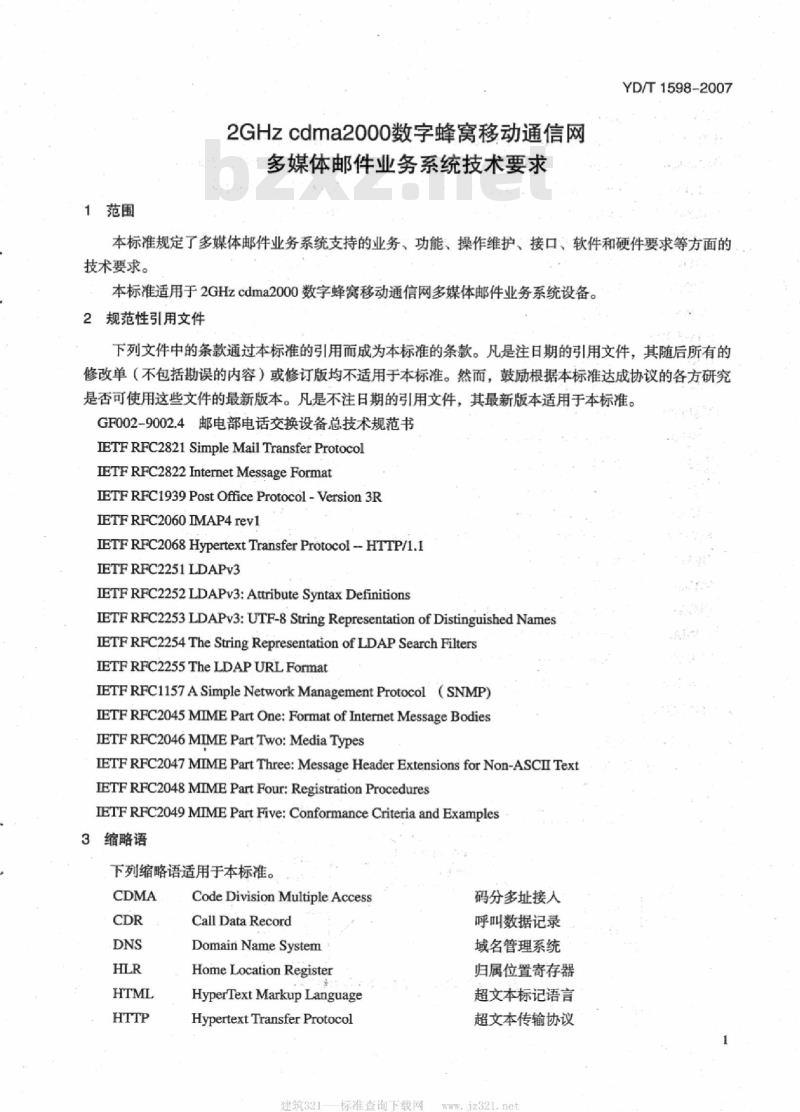

2GHzcdma2000数字蜂窝移动通信网多媒体邮件业务系统技术要求
YD/T1598-2007
本标准规定了多媒体邮件业务系统支持的业务、功能、操作维护、接口、软件和硬件要求等方面的技术要求。
本标准适用于2GHzcdma2000数字蜂窝移动通信网多媒体邮件业务系统设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GF002-9002.4邮电部电话交换设备总技术规范书IETFRFC2821SimpleMail TransferProtocolIETFRFC2822InternetMessageFormatIETFRFC1939Post OfficeProtocol-Version3RIETFRFC2060IMAP4rev1
IETFRFC2068HypertextTransferProtocol --HTTP/1.1IETFRFC2251LDAPv3
IETFRFC2252LDAPv3:AttributeSyntaxDefinitionsIETFRFC2253LDAPv3:UTF-8StringRepresentationof DistinguishedNamesIETF RFC2254 The String Representation of LDAP Search FiltersIETFRFC2255TheLDAPURLFormat
IETFRFC1157ASimpleNetworkManagementProtocol（SNMP）IETFRFC2045MIMEPartOne:FormatofInternetMessageBodiesIETFRFC2046MIMEPartTwo:MediaTypesIETFRFC2047MIMEPartThree:MessageHeaderExtensions forNon-ASCITextIETFRFC2048MIMEPart Four:Registration ProceduresIETF RFC2049MIME Part Five: Conformance Criteria and Examples3缩略语
下列缩略语适用于本标准。
CodeDivision Multiple AccessCall Data Record
DomainNameSystem
Home Location Register
HyperTextMarkupLanguage
HypertextTransferProtocol
建筑321
标准查询下载网
码分多址接人
呼叫数据记录
域名管理系统
归属位置寄存器
超文本标记语言
超文本传输协议
ww.iz321.net
YD/T1598-2007
RADIUS
UAProf
M-IMAP
4系统结构
Identifier
Internet EngineeringTaskForceInternet Message Access Protocol version 4LightDirectoryAccess ProtocolMobile Directory Number
Multipurpose Internet Mail ExtensionsMessage Transport Agent
PostOfficeProtocol Version3
Quality of Service
Remote Authentication Dial In User ServiceRequest for Comments
Short Message Center
Simple Mail Transfer ProtocolSimpleNetworkManagementProtocolService Provider
Secure Sockets Layer ProtocolUser Agent Profile
Unicom Internet Message Access ProtocolUniform Resource Identifier
Value Added Service
Wireless Application ProtocolWireless Markup Language
Wireless Session Protocol

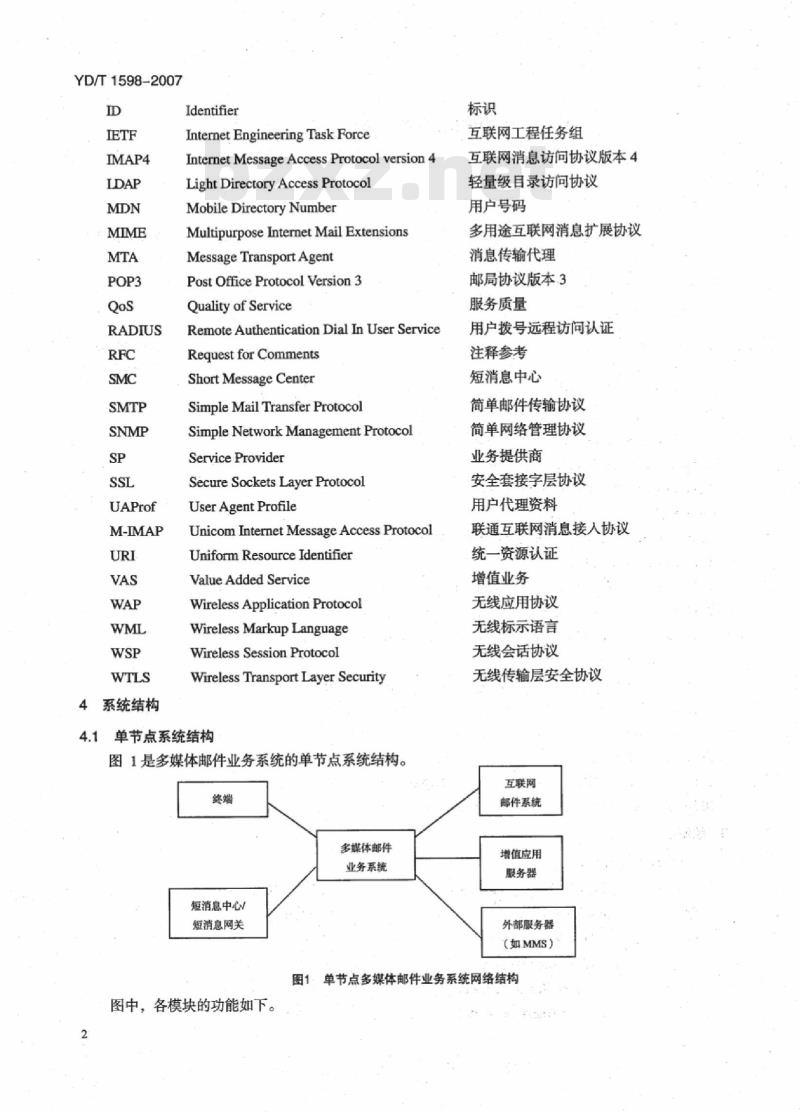

Wireless Transport Layer Security4.1单节点系统结构
图1是多媒体邮件业务系统的单节点系统结构。终端
多媒体邮件
业务系统
短消息中心
短消息网关
互联网工程任务组
互联网消息访问协议版本4
轻量级目录访问协议
用户号码
多用途互联网消息扩展协议
消息传输代理
邮局协议版本.3
服务质量
用户拨号远程访问认证
注释参考
短消息中心
简单邮件传输协议
简单网络管理协议
业务提供商
安全套接字层协议
用户代理资料
联通互联网消息接人协议
统一资源认证
增值业务
无线应用协议
无线标示语言
无线会话协议
无线传输层安全协议
互联网
邮件系统
增值应用
服务器
外部服务器
（如MMS）
图1：单节点多媒体邮件业务系统网络结构图中，各模块的功能如下。
YD/T1598-2007
多媒体邮件业务系统：负责消息的存储、通知和通常处理。根据不同的模式，多媒体邮件业务系统可以是一个单一的逻辑单元，也可以分为MTA、IMAP4/POP3处理单元和M-IMAP等处理单元。多媒体邮件业务系统在收发移动多媒体邮件时能够生成计费数据。终端：安装有移动多媒体邮件客户端的终端使用户可以观看、编辑和处理（提交、接收和删除）移动多媒体邮件。
短消息中心、短消息网关：多媒体邮件业务系统通过短消息网关协议发送短消息通知到短消息网关，短消息网关通过SMPP协议发送到短消息中心，短消息中心通过MAP消息向多媒体邮件终端发送邮件到达通知消息。
注：短消息网关协议目前没有统一的行业标准，主要由运营商根据其网络实际情况制定相应的企业标准。互联网邮件系统：通过SMTP协议，移动邮件服务器可以连接到公用互联网邮件服务器，使电子邮件可以在终端和互联网之间实现自由传送。增值应用服务器：增值应用服务器可通过SMTP与多媒体邮件业务系统相连，将用户点播的信息发送到终端用户。
多媒体短消息系统：多媒体短消息系统通过MIM7接口与多媒体邮件业务系统进行连接，多媒体邮件业务系统通过SMTP与多媒体短消息系统进行连接。具体实现过程不在本标准中定义。5移动多媒体邮件的业务
5.1基本业务描述
移动多媒体邮件业务使终端用户可以在终端上编辑移动多媒体邮件并发送给其他终端用户，收信人可以通过终端查看移动多媒体邮件。终端的移动多媒体邮件业务还可以与与Internet上的电子邮件进行无缝接续，使移动多媒体邮件可以在终端和互联网之间实现自由传送。移动多媒体邮件业务可以分为两个大类：终端到终端的移动多媒体邮件消息和终端与公用互联网之间的移动多媒体邮件消息。
5.1.1终端到终端的移动多媒体邮件业务该业务实现了终端向终端发送移动多媒体邮件。移动多媒体邮件业务支持以下几种类型的邮件：基本文本信息：该类型的信息是纯文本格式，并且不能使用附件；移动多媒体邮件：在信息内容中可以插人图片、声音、动画等多媒体对象，插入的对象以附件形式存在。
5.1.2终端与公用互联网之间的移动多媒体邮件业务该业务实现了终端与互联网商业用户之间的邮件互通。为运营商发展和吸引其他运营商的商业用户提供了技术基础。
该业务包含两种业务类型：终端到公用互联网的移动多媒体邮件业务和公用互联网到终端的移动多媒体邮件业务。
5.1.2.1终端到公用互联网的移动多媒体邮件业务由终端向公用互联网发送移动多媒体邮件。例如，终端用户可以向一个电子邮件服务器发送移动多媒体邮件。
5.1.2.2公用互联网到终端的移动多媒体邮件业务建筑321
标准查询下载网
YD/T1598-2007
通过公用互联网向终端发送移动多媒体邮件。例如，公用互联网上的用户可以通过公网邮件服务器向终端用户发送移动多媒体邮件。5.2SP（服务提供商）到终端的信息点播业务SP可以为终端用户提供丰富的多媒体内容的信息供终端用户通过多媒体邮件业务系统点播到自己或朋友的终端。信息点播业务在成熟的短消息业务中已占到50%以上的比例。在移动多媒体邮件业务中，SP可以提供种类更多、内容更丰富的内容信息，将是移动邮件业务中的重要组成部分。5.3用户划分
按注册情况，用户可分为注册用户和非注册用户。对于非注册用户，系统可以向用户发送短消息通知，提示用户有一封邮件到了，并给出一个临时用户名和密码，用户可以到某个邮箱内接收邮件。对于注册用户，又分为支持移动多媒体邮件业务终端的注册用户和不支持移动多媒体邮件业务终端的注册用户。对于前者，系统发送一条特殊格式的短消息给用户，用户按确定菜单后就可以直接接收邮件；对于后者，系统发送一条普通格式的短消息给用户，提示用户有一封邮件到了，用户可以通过WAP或WEB方式登陆邮件服务器接收邮件。5.4＇用户认证
根据协议标准，IMAP4采用“用户名/口令”的认证方式。对于M-IMAP，可通过终端上的移动多媒体邮件客户端软件直接送终端号码的方式实现快速登录，省去用户密码。从终端发出的信息（M-IMAP）通过向数据库查询认证。其他方式通过用户名密码认证（同一般邮件系统）。系统侧的用户数据库使用LDAP协议。6主要的功能
6.1支持的协议标准
1)M-IMAP
M-IMAP协议是移动多媒体邮件存取协议。该协议借鉴了国外开展移动多媒体邮件业务的运营商所使用的标准，该协议对IMAP4协议进行了优化和精简，以达到提高运行效率，减少网络负载的效果。M-IMAP定义了终端上的移动多媒体邮件客户端软件和后台服务器软件之间的协议接口和信息交互，该协议是确保邮件客户端能够与邮件系统平台服务器端实现互操作的基础。M-IMAP协议参见附件A。2）IMAP4
参见IETFRFC2060。多媒体邮件业务系统应支持基于SSL的IMAP4，从而提供额外的安全存取特性。3）POP3
参见IETFRFC1939。多媒体邮件业务系统应支持基于SSL的POP3，从而提供额外的安全存取特性。4）SMTP
参见IETFRFC2821。此外，多媒体邮件业务系统应支持基于SSL的SMTP，从而可以提供安全的邮件传送。
5）HTTP
参见IETFRFC2068。终端用户可以使用E/Netscape等浏览器，通过Web方式访问其邮箱。多媒体邮件业务系统应支持基于SSL的HTTP，从而可以提供安全的Web邮件访问。6）WML
YD/T1598-2007
终端用户可以使用WAP浏览器通过WML方式访问其邮箱。由于WML的标准化程度不够统一，因此多媒体邮件业务系统应考虑对于WML1.1、WML1.1+、HDML和cHTML（压缩的HTML）等多种WML语言的支持。
7）LDAP
目录服务的外部接口采用LDAPv3标准。参见IETFRFC2251、ETFRFC2252、ETFRFC2253、IETFRFC2254和IETFRFC2255。
8）SNMPv2协议
参见IETFRFC1157。
9）短消息网关协议
多媒体邮件业务系统应通过短消息网关协议与短消息网关实现互通。6.2基本服务功能
6.2.1用户认证
系统应在收、发邮件时对用户的身份进行确认，避免无权用户接人邮件服务系统。另外，要求系统对邮件接受者的有效性进行判断，对于错误的需要给出提示。6.2.2接收终端发起的移动多媒体邮件业务系统应能接收用户通过终端向系统发送的移动多媒体邮件。6.2.3发送移动多媒体邮件到终端系统应能发送移动多媒体邮件到用户终端。6.2.4，移动多媒体邮件发送到应用（SMTP）用户应能通过终端向普通邮件用户发送移动多媒体邮件，系统应能将该邮件转发到收信人的邮箱。6.2.5POP3接入
用户应能通过POP3接人移动邮箱阅览邮件。6.2.6．IMAP4接入
用户应能通过IMAP4协议连接到多媒体邮件业务系统并做收、发、阅读邮件等操作。6.2.7提供WebMail功能
用户应能通过Web接人多媒体邮件业务系统。6.2.8提供Web移动多媒体邮件播放器系统应向用户提供通过WEB播放器播放收到的移动多媒体邮件的功能。6.2.9支持邮件到达短消息通知
系统应能通过短消息网关协议向移动多媒体邮件终端用户发送邮件到达通知消息，邮件到达通知消息需包含以下信息：
1）移动多媒体邮件的消息D；
2）移动多媒体邮件的优先级；
3）递送报告标记：
4）移动多媒体邮件的主题：
5）密码（非注册用户）
邮件到达通知消息使用特殊业务标识的短消息。对于使用不支持移动多媒体邮件业务终端的用户，系统使用普通短消息进行通知。邮件到达通知消息的具体内容由运营商进行规定。建筑321
标准查询下载网
YD/T1598-2007
6.2.10终端发移动多媒体邮件到非终端用户系统应能自动为使用不支持移动多媒体邮件业务的终端用户建立临时邮箱，并通过普通短消息通知该用户，用户应能通过Web方式进入临时邮箱接收移动多媒体邮件。运营商可以根据实际运营需要为临时邮箱设置有效期限。
6.2.11终端能力协商
终端设备必须具有和多媒体邮件系统相互协商终端能力的机制，以便于在移动多媒体邮件的传递时，达到最大的适配性。
6.2.12检查终端的可用性
系统应建设用户信息库保存用户终端的信息，当用户更换终端时应更新用户信息。消息中心应能检查终端的可用性，以处理如存储空间不足、数据类型不符等情况。6.2.13产生计费数据
系统应能够生成CDR数据。
6.2.14地址翻译
系统应能进行不同地址格式的翻译，如MDN和用户RFC2822地址的转换。6.2.15邮件存储
系统在邮件有效期内存储邮件，系统通过邮件标记（包括“保存”、“未读”和“已读”3种标记）来确定邮件的有效期。
对于标记为“保存”或“未读”的邮件，系统将不会删除；当邮箱没有空间时，拒绝接收新邮件；对于标注为“已读”的邮件，系统在新邮件到达而邮箱没有空间时，将删除这些邮件。6.2.16媒体格式转换
系统应能根据用户终端的能力进行消息格式转换。6.2.17支持HLR分区管理
系统内建立HLR表，根据HLR表完成多节点用户的归属管理和漫游。6.2.18邮件过滤
通过邮件过滤减少垃圾邮件和非法邮件的数量。系统应提供用户个性化定制的邮件过滤功能，包括过滤特定域名邮件、特定发件人邮件，主题或正文中含有特定内容的邮件、邮件体超过特定大小的邮件和超过特定附件个数的邮件。
6.2.19邮件防毒
系统应能对带有病毒的邮件进行拦截和处理。6.2.20用户管理功能
用户应能通过营业厅、Internet网站、终端进行开户，系统应能支持开户、销户、用户自动开通功能。6.2.21广域网多节点功能
可在广域网建立同域名多节点系统，支持用户漫游。6.2.22：多级邮箱管理
系统应能提供多级的管理功能，允许省级机构对本省用户做管理。6.2.23统计分析功能
多媒体邮件业务系统应能根据的业务需求提供多种统计分析。6.2.24提供邮箱容量限制和信件大小限定设置功能6
系统管理者应能对邮箱容量和邮件大小进行限制。6.2.25支持群发功能
用户应能将一封信息同时发往多个收信人。6.2.26提供WAPMail功能
使用支持WAP的终端用户应能通过WAP接入系统进行邮件收发等操作。6.2.27、优先级设定
用户应能设定所发移动多媒体邮件的优先级，优先级包括高和普通两种：YD/T1598-2007
1）高优先级：希望收信人立即阅读的信息设为高优先级。系统在接收到高优先级的移动多媒体邮件时，应使用高优先级消息通知短消息中心，并在通知消息中携带优先级信息。2）普通级：不要求收信人立即阅读的信息设为普通优先级。6.3·支持增值服务
多媒体邮件业务系统应提供与增值服务提供商（SP)应支持SMTP（参见IETFRFC2821）或HTTF协议，支持终端用户从SP点播移动多媒体邮件到终端用户的功能。6.4·可选功能
·提供多媒体邮箱别名功能
用户的邮箱地址可以采用用户别名和终端号的方式，两种ⅡD映射为一个邮箱。用户可设置邮箱别名，但不能与其他用户重名。
·支持SSL
用户可通过支持SSL的终端连接到多媒体邮件业务系统，保证连接过程中的信息安全。7接口要求
7.1多媒体邮件业务系统与终端接口终端与多媒体邮件业务系统之间应支持M-IMAP的协议,也可使用POP3、IMAP4、HTTP、WML协议。
7.2多媒体邮件业务系统与外部服务器的接口多媒体邮件业务系统与外部服务器之间应支持SMTP协议，用于向外部服务器发送、接收移动多媒体邮件。
7.3多媒体邮件业务系统与短消息网关接口多媒体邮件业务系统与短消息网关之间应支持相应的短消息网关协议，用于多媒体邮件业务系统向终端发送通知消息。
7.4多媒体邮件业务系统与互联网电子邮件客户端接口多媒体邮件业务系统与互联网电子邮件客户端之间可使用IMAP4、POP3、HTTP、POP3/SSL、IMAP4/SSL和HTTP/SSL协议。
7.5多媒体邮件业务系统与增值应用服务器接口多媒体邮件业务系统与增值应用服务器之间接口应支持基于SMTP（参见ETFRFC2821）或HTTP协议，可使运营商为多媒体引入多种增值业务。通过增值业务应用接口可把与计费相关的信息传入多媒体邮件业务系统。建筑321
标准查询下载网
YD/T1598-2007
7.6多媒体邮件业务系统与网管中心接口多媒体邮件业务系统与网管中心之间应使用SNMP协议。8基本业务流程
8.1终端到终端的移动多媒体邮件业务流程如图2所示。
用户A
移动多媒体
邮件系统
短信中心
用户B
图2终端到终端的移动多媒体邮件业务流程1）终端A向多媒体邮件业务系统发送移动多媒体邮件，收信人为终端用户B。多媒体邮件业务系统接收信息并存储到收信人多媒体邮箱；2）多媒体邮件业务系统发出短通知到短消息中心；3）短消息中心发短消息通知到终端用户B；4）终端用户B接收信息。
8.2终端到非移动多媒体邮件终端业务流程如图3所示。
用户A
用户B
移动多媒体
邮件系统
短信中心
终端到非移动多媒体邮件终端业务流程YD/T1598-2007
1）终端A向非移动多媒体邮件终端用户B发送移动多媒体邮件。多媒体邮件业务系统判断收信人B为非移动多媒体邮件终端用户，将邮件存储到为B用户建立的多媒体邮箱中；2）多媒体邮件业务系统向短消息中心发送短消息通知；3）短消息中心向用户B发送短消息通知；4）用户B通过WEB或其他方式浏览邮件。8.3终端到互联网邮箱的业务流程如图4所示。
移动多媒体
邮件系统
用户A
互联网邮
件系统
图4终端到互联网邮箱业务流程
1）用户A发送一封移动多媒体邮件，收信人为互联网的邮件地址；2）多媒体邮件业务系统将邮件发送到收信人的互联网邮箱中。8.4·互联网邮箱到终端的业务流程如图5所示。
移动多媒体
邮件系统
短信中心
互联网邮
件系统此内容来自标准下载网
图5互联网邮箱到终端业务流程
1）互联网邮件用户通过互联网邮箱向用户A发送移动多媒体邮件：2）多媒体邮件业务系统收到互联网上的邮件后，向短消息中心发送短消息通知；3）短消息中心向终端用户A发送邮件到达通知消息；4）终端用户A通过终端接收邮件。建筑321
