【YD通讯标准】 2GHz WCDMA 数字蜂窝移动通信系统的电磁兼容性要求和测量方法 第2部分:基站及其辅助设备

ICS01.040.33
中华人民共和国通信行业标准
YD/T1595.2-2012
代替YD/1595.2-2007
2GHzWCDMA数字蜂窝移动通信系统的电磁兼容性要求和测量方法
第2部分：基站及其辅助设备
Requirements and measurement methods of electromagneticcompatibilityfor 2GHz WCDMA digital cellularmobiletelecommunicationssystem
Part 2:base station and ancillary equipment2012-12-28发布
2013-03-01实施

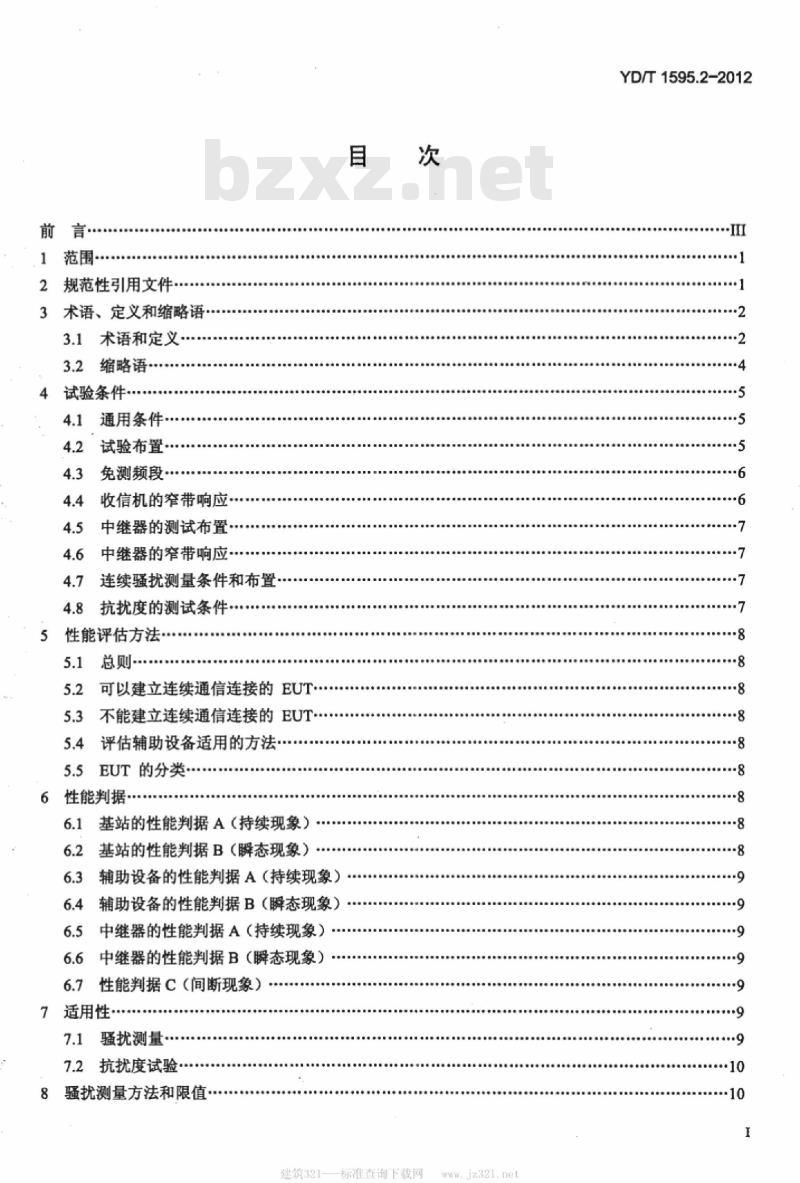

中华人民共和国工业和信息化部发布前言·
1范围…
2规范性引用文件·
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
试验条件·
4.1通用条件
试验布置·
免测频段
收信机的窄带响应
中继器的测试布置·
中继器的窄带响应
连续骚扰测量条件和布置·
抗扰度的测试条件
性能评估方法
总则·
可以建立连续通信连接的EUT
5.3不能建立连续通信连接的EUT5.4评估辅助设备适用的方法·
5.5EUT的分类*
性能判据
基站的性能判据A（持续现象）
基站的性能判据B（瞬态现象）·6.2
6.3辅助设备的性能判据A（持续现象）6.4辅助设备的性能判据B（瞬态现象）6.5中继器的性能判据A（持续现象》6.6中继器的性能判据B（瞬态现象）6.7性能判据C（间断现象）
适用性
7.1骚扰测量
7.2抗扰度试验
骚扰测量方法和限值
建筑321---标准查询下载网
YD/T1595.2-2012
YD/T1595.2-2012

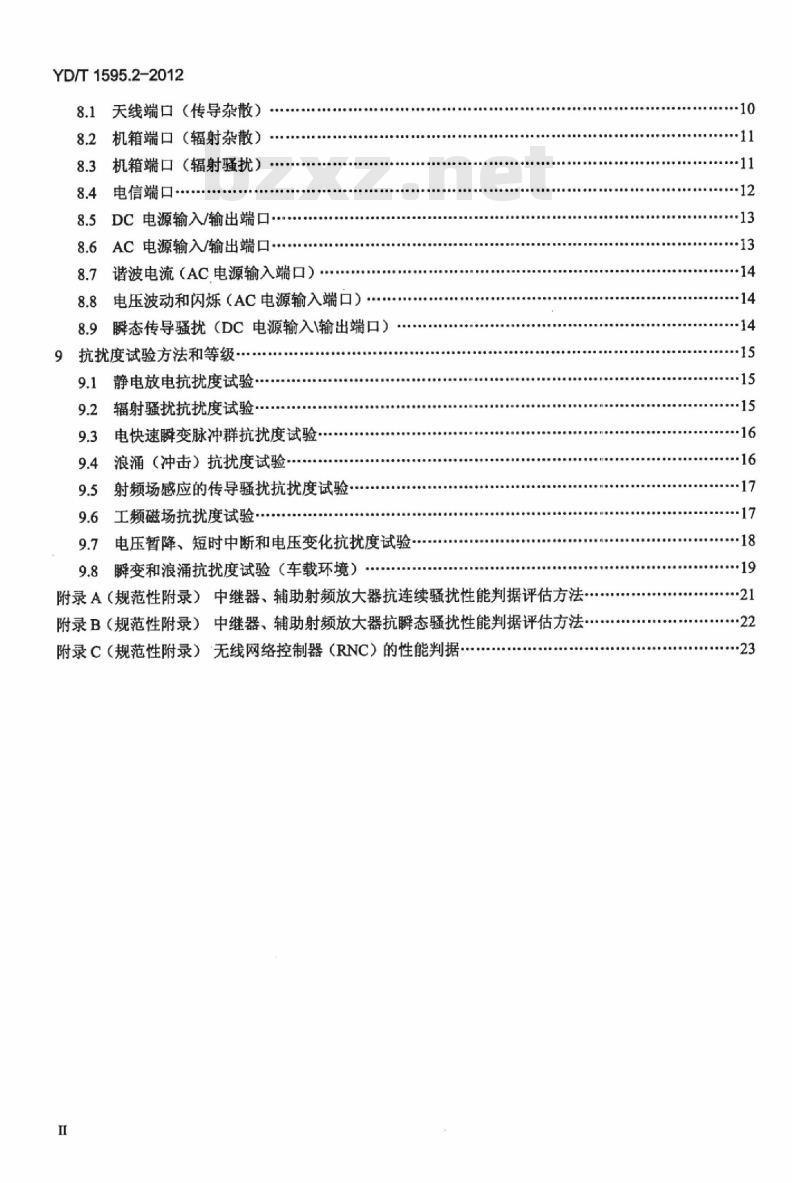

8.1天线端口（传导杂散）
8.2机箱端口（辐射杂散）
8.3机箱端口（辐射骚扰）
8.4电信端口
8.5DC电源输入/输出端口
8.6AC电源输入/输出端口
8.7谐波电流（AC电源输入端口）电压波动和闪烁（AC电源输入端口）8.8
8.9瞬态传导骚扰（DC电源输入输出端口）9抗扰度试验方法和等级
静电放电抗扰度试验
辐射骚扰抗扰度试验
电快速瞬变脉冲群抗扰度试验
浪涌（冲击）抗扰度试验
射频场感应的传导骚扰抗扰度试验9.5
9.6工频磁场抗扰度试验
电压暂降、短时中断和电压变化抗扰度试验·9.8瞬变和浪涌抗扰度试验（车载环境）附录A（规范性附录）中继器、辅助射频放大器抗连续骚扰性能判据评估方法附录B（规范性附录）中继器、辅助射频放大器抗瞬态骚扰性能判据评估方法附录C（规范性附录）无线网络控制器（RNC）的性能判据I
YD/T1595.2-2012
本部分是《2GHzWCDMA数字蜂窝移动通信系统的电磁兼容性要求和测量方法》标准的第2部分，该标准包括以下部分：
2GHzWCDMA数字蜂窝移动通信系统的电磁兼容性要求和测量方法第1部分：用户设备及其辅助设备
2GHzWCDMA数字蜂窝移动通信系统的电磁兼容性要求和测量方法第2部分：基站及其辅助设备本部分代替YD/T1595.2-2007《2GHzWCDMA数字蜂窝移动通信系统的电磁兼容性要求和测量方法第2部分：基站及其辅助设备》。本部分与YD/T1595.2-2007相比，主要变化如下：a）修改了辐射骚扰的测试频率范围和限值。b）修改了射频电磁场辐射抗扰度测试的测试频率范围。c）修改了交流电源端口的电压暂降和短时中断抗扰度测试的试验等级和性能判据。本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中兴通讯股份有限公司、华为技术有限公司、上海贝尔阿尔卡特股份有限公司。
本部分主要起草人：张博钧、周镗、孙向前、肖雳、赵晓昕、马双武、张兴海、张科、蒋晓颖。YD/T1595.2于2007年首次发布，本次为第一次修订。建筑321--标准查询下载网
1范围
2GHzWCDMA数字蜂窝移动通信系统的电磁兼容性要求和测量方法
第2部分：基站及其辅助设备
YD/T1595.2-2012
本部分规定了WCDMA数字蜂窝移动通信系统的基站设备及其辅助设备的电磁兼容性（EMC）要求，包括限值、性能判据和测量方法等。本部分适用于WCDMA数字蜂窝移动通信系统的固定或移动基站无线设备及其相应的辅助设备（包括无线网络控制器和中继器等）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB9254-2008
GB17625.1
GB17625.2
GB/T17618
GB/T17626.2
GB/T17626.3
GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.8
GB/T17626.11
GB/Z17625.3
GB/T6113.104
GB/Z17625.6
GB/T17626.29
YD/T1312.1-2008
YD/T1483
GB/T21437.2
信息技术设备的无线电骚扰限值和测量方法低压电气及电子设备发出的谐波电流限值（设备每相输入电流≤16A）电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制
信息技术设备的抗扰限值和测量方法电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术射频电磁场辐射抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌（冲击）抗扰度试验电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度电磁兼容试验和测量技术工频磁场抗扰度试验电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制
无线电骚扰和抗扰度测量设备和测量方法规范第1-4部分：无线电骚扰和抗扰度测量设备辅助设备辐射骚扰
电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限制
电磁兼容试验和测量技术直流电源输入端口电压暂降、短时中断和电压变化的抗扰度试验
无线通信设备电磁兼容性要求和测量方法第1部分：通用要求无线电设备杂散发射技术要求和测量方法道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导YD/T1595.2-2012
ETSIEN301489-23电磁兼容和无线频谱事务（ERM）：无线设备和服务的电磁兼容（EMC）标准；第23部分：IMT-2000CDMA直接扩频（UTRA）基站（BS）无线、转发器及附属设备的特殊要求
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本部分。3.1.1
无线通信设备RadioCommunicationsEquipment包括一个或多个无线电发信机和/或收信机和/或固定使用、车载使用、便携使用的通信设备或其中的某部分。无线通信设备可以与辅助设备一起使用，但基本功能不依赖辅助设备完成。3.1.2
电信中心TelecommunicationCenter具有以下特征的电磁环境：在地域内的供电采用48V、60V直流供电或者50Hz220/380V交流供电。应确保直流供电的负载很少开关。内部的交流电缆应同直流电缆和信号线缆保持一定的距离以避免互耦合。直流电缆和信号线间不需要保护距离。应使用接地的金属电缆支架，应有一定的防静电措施，例如：采用防静电地板。制定操作和维护设备的导则（例如：使用防静电环、静电防护鞋）。应与大功率广播发射机保持一定的距离。可以允许无线发射机的存在，但应采取相应的措施限制向空间发射电磁场，应限制无线移动设备在电信中心的使用。3.1.3
非电信中心OtherThanTelecommunicationCenterEUT不在电信中心内运行的地点，例如，在无保护措施的本地远端局站、商业区、办公室内，用户室内和街道等。
辅助设备AncillaryEquipment
与无线通信设备连接使用的设备，且同时满足下列条件：a）与无线通信设备相连，以提供额外的操作和/或控制特性。例如：把控制延伸到其他位置。b）独立于无线通信设备之外使用就不能提供单独的用户功能。c）所连接的无线通信设备在无此辅助设备时仍能进行发射和/或接收等预定的操作。（即辅助设备不是主设备基本功能的子单元。）3.1.5
试验辅助设备TestAncillaryEquipment为试验提供必需的数据和建立通信连接所需的基本设备和控制设备。3.1.6
基站设备BaseStationEquipment适用在固定位置的无线通信设备和/或辅助设备。该类设备由交流电源网直接或间接供电（例如：通过AC/DC变换器或电源）或者由本地DC电源网延伸供电。3.1.7
建筑321---标准查询下载网机箱端口EnclosurePort
YD/T1595.2-2012
设备的物理边界，电磁场通过该边界辐射或照射。插件的物理边界由宿主单元定义。3.1.8
主机设备HostEquipment
不需要连接无线通信设备就可以完整运行功能的任何设备。无线通信设备只是提供额外功能，3.1.9
一体化天线设备IntegralAntennaEquipment该类无线通信设备的天线设计为不使用额外连接器与无线通信设备相连且天线是设备的一部分。一体化天线对于设备可以是内置的或外置的。对于这类设备，天线端口和机箱端口是等同的。3.1.10
非一体化天线设备Non-IntegralAntennaEquipment该类无线通信设备使用连接器或波导法兰盘直接与天线相连，或通过馈入器或波导与天线相连。对于这类设备，天线端口和机箱端口是分离的。3.1.11
端口Port
指定设备（装置）与外部电磁环境之间的特定接口（见图1)。机箱端口
交流电源端口
直流电源端口
接地端口
电信端口TelecommunicationsPort设备直接与电信网络连接的端口。3.1.13
辅助射频放大器AncillaryRFAmplifier装置
图1端口示例
与无线通信设备连接使用的设备，且同时满足下列条件：信号/控制端口
天线端口
电信端口
a）与无线通信设备相连，以提供额外的操作和/或控制特性。例如：把控制延伸到其他位置。b）独立于无线通信设备之外使用就不能提供单独的用户功能。c）所连接的无线通信设备在无此辅助设备时仍能进行发射和/或接收等预定的操作（即辅助设备不是主设备基本功能的子单元）。3.1.14
信号/控制端口SignalandControl传送消息和控制信号的端口，不包含天线端口。3.1.15
YD/T1595.2~2012
lub接口lubInterface
无线网络控制器和基站之间的接口。3.1.16
辅助射频放大器AncillaryRFAmplifiera）设备的主要功能是在基站的发射和/或接收天线的接口与天线之间提供放大器作用。b）在没有任何被定义了特性的控制信号被放大的情况下（例如：时钟信号和发射功率的控制信号），设备应能符合其规范性能。
c）如果设备仅为某些特殊类型的基站而服务，那么在缺少辅助射频放大器的情况下，这些基站仍能满足性能要求。
注：如果辅助射频放大器仅为某些特殊类型的基站服务，这些基站在同辅助射频放大器相连的情况下才能满足性能要求时，辅助射频放大器就被认为是基站的一部分。3.1.17
中继器Repeater
在下行（从基站到用户设备）和上行（从用户设备到基站）方向对辐射或传导的RF载波进行接收、放大和发射的设备。
抛负载LoadDump
交流发电机正产生充电电流时，充电电池与交流发电机断开，而此时仍然有其他的负载与交流发电电路相连。
3.2缩略语
下列缩略语适用于本部分。
UARFCN
Alternating Current
Artificial Mains Network
Absolute Radio Frequency Channel NumberBlock Error Rate
Base Station
Direct Current
ElectroMagneticCompatibilityEquipment Under Test
Impedance Stabilization NetworkInternational Telecommunications Union - RadioInterface between RNC and BSRadio Frequency
Root Mean Square
Radio Network Controller
UTRAAbsoluteRadioFrequencyChannelNumbenUniversal Terrestrial Radio Access建筑321---标准查询下载网
人工电源网络
绝对射频信道号
误块率
电磁兼容性
受试设备
阻抗稳定网络
国际电信联盟无线委员会Www.bzxZ.net
RNC和BS之间的接口
均方根值
无线网络控制器
UTRA绝对射频信道号
通用陆地无线接入
4试验条件
4.1通用条件
EUT应在正常试验环境下进行试验，试验条件应记录在报告中。YD/T1595.2-2012
无论EUT是否需要特殊的软件或试验夹具用来连接到主机设备，试验布置都应尽可能的接近正常或典型的实际运行状态。
EUT的试验条件应尽可能地与实际的安装条件接近，布线应与实际过程相一致。如果EUT按制造厂规定安装在支架内或机箱内，除非另有说明，EUT应按照说明书或安装手册声明的方式安装，并且所有的盖板及接线板应按照正常运行放置。如果设备是系统的一部分或同辅助设备相连，那么在测试时，设备应连上最小典型配置的辅助设备，但对与辅助设备相连的端口应激活。如果设备有大量的端口，就应挑选足够数量的端口以确保能模拟实际情况且确保不同类型的端口都能被测试。
如果EUT由多个基站（或中继器）组成，对每一个基站（或中继器）的天线连接器都应进行测试。在正常工作下的端口将同辅助设备相连或通过电缆与模拟辅助设备的阻抗终端相连。RF输入和输出端口应被正确端接。
除非在测试布置中EUT有需要，否则维护端口不需要被端接。应当采取措施避免抗扰度试验信号对测量设备和位于试验环境内/外的试验辅助设备（如：信号源、辅助设备等）的影响；应当采取措施避免试验环境内/外的辅助试验设备对试验结果产生影响。在试验中工作模式和配置应准确记录在试验报告中。对于扰度和抗扰度试验，试验的布置等，需符合本部分4.2~4.5条款的规定。对包含一个以上基站的EUT，需对组成EUT的每一种典型端口进行试验。4.2试验布置
4.2.1通用试验布置
通过设置UTRA绝对射频信道号来选择有用射频信号的频率。通过采用能在空中接口和/或Iub接口采用特定的性能判据对EUT进行评估的试验系统来建立通信链接。该试验系统应位于试验环境之外。当EUT需要在发射/接收模式时，应满足下列条件：—EUT应运行在最大额定发射功率：一采取足够的措施来避免无用信号对试验设备的影响。4.2.2发信机输入端试验布置
通过内部或外部信号源产生的适当的正常调制信号进入发信机输入端。外部信号源应位于试验环境之外。
4.2.3发信机输出端试验布置
对于一体化天线设备，建立通信连接的有用信号应从设备传送至位于试验环境内的天线。产生试验有用信号的试验辅助设备应位于试验环境之外。如果建立通信连接的设备均是一体化天线设备，那么可以允许提供有用信号的试验设备位于试验环境之内。在这种情况下，将优先考虑将所有设备作为EUT而进行试验。如果上述条件均无法满足，应当采用适当的措施（如：屏蔽、滤波等）避免位于试验环境之内的设备对试验结果产生影响。5
YD/T1595.2-2012
对于非一体化天线设备，建立通信连接的有用信号应使用适合的屏蔽电缆或波导从天线连接器引出。产生试验有用信号的试验辅助设备应位于试验环境之外。除非本部分的其他部分有特殊规定，发信机工作在EUT技术文件规定的最大发射功率。4.2.4收信机输入端试验布置
通过内部或外部信号源产生的适当的正常调制信号进入收信机输入端口。外部信号源应位于试验环境之外。
对于一体化天线设备，建立通信连接的有用信号应从设备传送至位于试验环境内的天线。这个天线应当通过屏蔽电缆与外部信号源相连。对于非一体化天线设备，建立通信连接的有用信号应使用适合的屏蔽电缆或波导从天线连接器引出。产生试验有用信号的试验辅助设备应位于试验环境之外。有用RF输入信号应设置在性能没有被接收机噪声或者强信号影响限制（例如大于参考灵敏度电平15dB）的值，如此可以提供一个稳定的通信链接。4.2.5收信机输出端试验布置
收信机的输出应按正常运行时连接至试验环境外的试验系统。应采取预防措施以减小对试验系统的影响。
收信机的输出信号应接至位于测试环境外的测量设备。如果收信机有收信机输出连接器，那么应采取与EUT的正常工作一样的方式连接线缆，将收信机的输出信号连接至位于测试环境外的测量设备。应采取预防措施以避免可能对测量设备产生的影响。系统布置的描述应记录在试验报告中。4.3免测频段
4.3.1收信机的免测频段
收信机的免测频段是指不进行辐射抗扰度测试的频段，收信机免测频段的低端频率是收信机接收频段的低端频率减去20MHz。收信机免测频段的高端频率是收信机接收频段的高端频率加上20MHz。4.3.2发信机的免测频段
发信机的免测频段是指不进行辐射抗扰度测试的频段。发信机免测频段的低端频率是发信机使用的最低载频的中心频率减去12.5MHz。发信机免测频段的高端频率是发信机使用的最高载频的中心频率加上12.5MHz。4.4收信机的窄带响应
收信机和收/发信机在离散频率测试过程中产生的窄带响应通过以下方法来判定。a）在抗扰度试验时，应监视信号指标。窄带响应和宽带现象都可能引起信号指标的超差。在此情况下，须作进一步判断。
b）将测试频点偏置±1OMHz，重复测试。如果BLER超差的情况在单端或双端消失，则为窄带响应。c）如果信号指标超差的情况未消失，则可能为另一个骚扰信号所引起的窄带响应。在此情况下，将测试频点偏置±12.5MHz，重复测试。d）如果信号指标超差的情况在单端或双端仍未消失，则认为是宽带现象。即BUT未通过测试。窄带响应应当忽略。
建筑321---标准查询下载网4.5中继器的测试布置
通过设置UTRAARFCN，在中继器的工作频段内选择输入频率。YD/T1595.2-2012
应通过合适的测试设备（以下叫“测试系统”）监测中继器的中继路径的RF性能指标。测试系统应隔离于测试环境。
射频输入信号为连续正弦波信号，频率为EUT工作频段的中心频点，电平为使每个信道产生最大输出功率的电平值。
测试布置应尽可能的接近正常或典型的实际运行状态。中继器应符合以下工作状态。
a）被测设备应工作在最大增益的状态下。b）应采取适当的措施避免播扰信号对测试设备的影响。4.6中继器的窄带响应
收信机和收/发信机在离散频率测试过程中产生的窄带响应通过以下方法来判定。a）在抗扰度试验时，应监视增益。窄带响应和宽带现象都可能引起增益的超差。在此情况下，须作进一步判断。
b）将测试频点偏置±10MHz，重复测试。如果增益超差的情况在单端或双端消失，则为窄带响应。c）如果增益超差的情况未消失，则可能为另一个骚扰信号所引起的窄带响应。在此情况下，将测试频点偏置±12.5MHz，重复测试。d）如果增益增加的情况在单端或双端仍未消失，则认为是宽带现象，即EUT未通过测试。窄带响应应当忽略。
4.7连续骚扰测量条件和布置
测试布置应尽可能的接近正常或典型的实际运行状态。测量应在EUT正常工作时产生最大骚扰的模式下进行。应当尝试接收最大的辐射发射，例如：通过移动设备的线缆，EUT的所有发信机应全功率发射。通过设置UTRAARFCN，在EUT的工作频段内选择发信机的工作频率，且均匀分布。在骚扰测量中，有用RF输入信号电平应不超过参考灵敏度电平15dB。输入信号电平应记录在试验报告中。
4.8抗扰度的测试条件
在发信机的抗扰度测试中，进行正常的调制，应建立通信链路。在收信机的抗扰度测试中，有用信号进行正常的调制，应建立通信链路。在带有双工滤波器的基站的抗扰度测试中，有用信号进行正常的调制。应建立通信链路。在中继器的抗扰度测试中，有用信号应分别耦合到每一个天线端口，其电平应能使每个信道能产生最大射频功率输出。如果指定的信号能同时耦合到所有的天线端口，那么就可以只进行单次的测试。对于辅助设备的抗扰度试验，如果没有单独的通过/不通过准则，那么就应将其同发信机、收信机或收/发信机连接到一起判定辅助设备的通过/不通过。在抗扰度试验中，提供通信链路的有用RF输入信号电平应高于EUT的参考灵敏度电平40dB。输入信号电平应记录在试验报告中。
YD/T1595.2-2012
5性能评估方法
5.1总则
性能评估方法见YD/T1312.1-2008的5.1，应作如下修改。YD/T1312.1-2008的5.1中规定第一级收信机解调器之前的中频滤波器6dB带宽，该规定本部分不适用。
整个基站的抗扰度试验，应在空中接口和移动台模拟器建立通信连接，在Iub接口和RNC模拟器建立通信连接来评估BLER。在上行链路和下行链路都应进行抗扰度试验，试验应包括Iub接口和空中接口。适用时，BLER的评估可以在空中端口及Iub端口的任一端口进行，可以将上行链路和下行链路在一个环路中进行测量，在使用环路进行测量时，应注意不能由于环路而改变BLER。BLER的评估基于传输的块，包括可能被删除的块。5.2可以建立连续通信连接的EUT见YD/T1312.1-2008的5.2。
5.2.1下行链路误块率的评估方法为了评估抗扰度试验中采用的载波的误块率，将发信机的输出连接至满足要求的误块率测试的仪器，输出到该仪器的电平应该在一定的范围内，不会削弱对误块率的评估。抗扰度试验过程中应关闭功率控制。
5.2.2上行链路误块率的评估方法使用合适的测试仪器在Iub接口对基站报告的收信机输出误块率进行监视。5.2.3中继器射频增益变化的评估方法在工作频带内通过射频增益来评估中继器的性能。5.3不能建立连续通信连接的EUT见YD/T1312.1-2008的5.3。
5.4评估辅助设备适用的方法
见YD/T1312.1-2008的5.4。
5.5EUT的分类
见YD/T1312.1-2008的5.5。
6性能判据
6.1基站的性能判据A（持续现象）误块率的计算以每次传输块的CRC评估为基础。抗扰度测试中，基站正常工作且基站的上行链路和下行链路观察到的误块率应小于1×102。如果上行链路和下行链路在一个环路中进行评估，判据为小于2×102。测试后，运行状态没有改变，存储数据和用户程序功能没有丧失，通信链路能够保持。6.2基站的性能判据B（瞬态现象）抗扰度测试中，基站的上行链路和下行链路观察到的误块率可以暂时大于1×10-2。如果上行链路和下行链路在一个环路中进行评估，误块率可以暂时大于2×102，通信链路应保持。测试后，运行状态没有改变，存储数据和用户程序功能没有丧失，通信链路能够保持。8
