【YD通讯标准】 2GHz cdma2000 数字蜂窝移动通信系统电磁兼容性要求和测量方法 第1部分:用户设备及其辅助设备

ICS33100

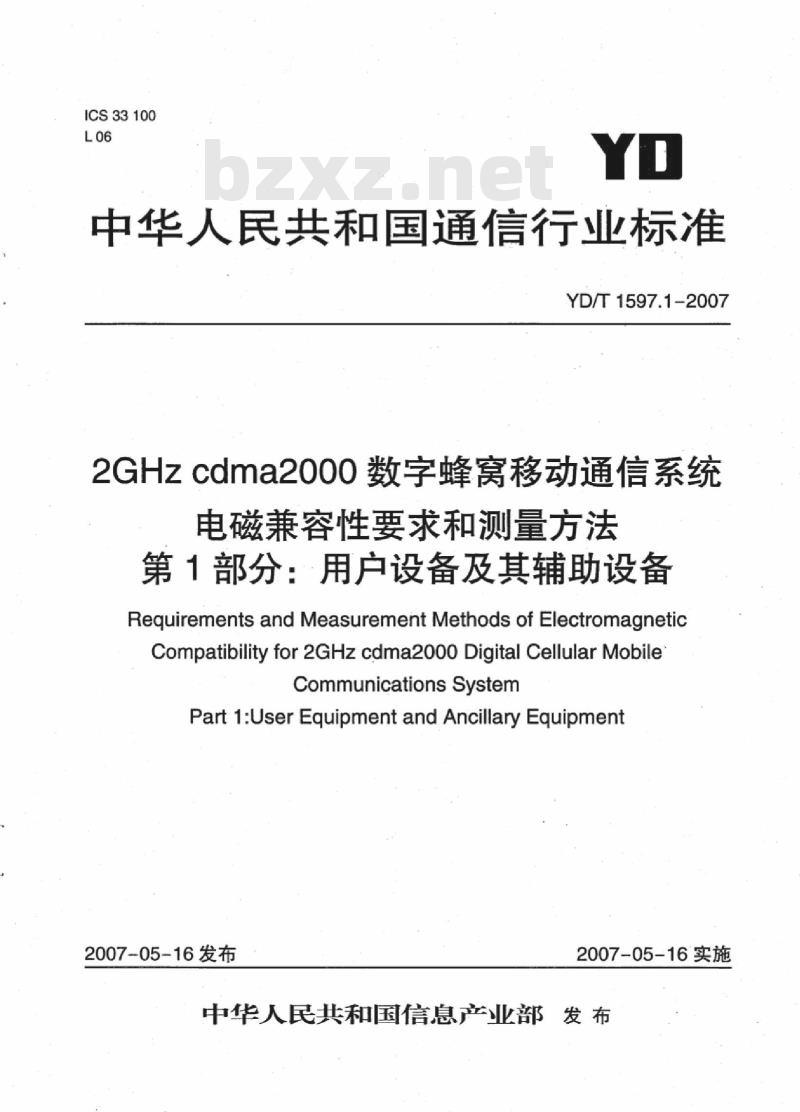

中华人民共和国通信行业标准
YD/T1597.1-2007
2GHzcdma2000数字蜂窝移动通信系统电磁兼容性要求和测量方法
第1部分：·用户设备及其辅助设备RequirementsandMeasurementMethodsof ElectromagneticCompatibilityfor2GHzcdma2000DigitalCellularMobileCommunicationsSystem
Part 1:UserEquipment and Ancillary Equipment2007-05-16发布
2007-05-16实施

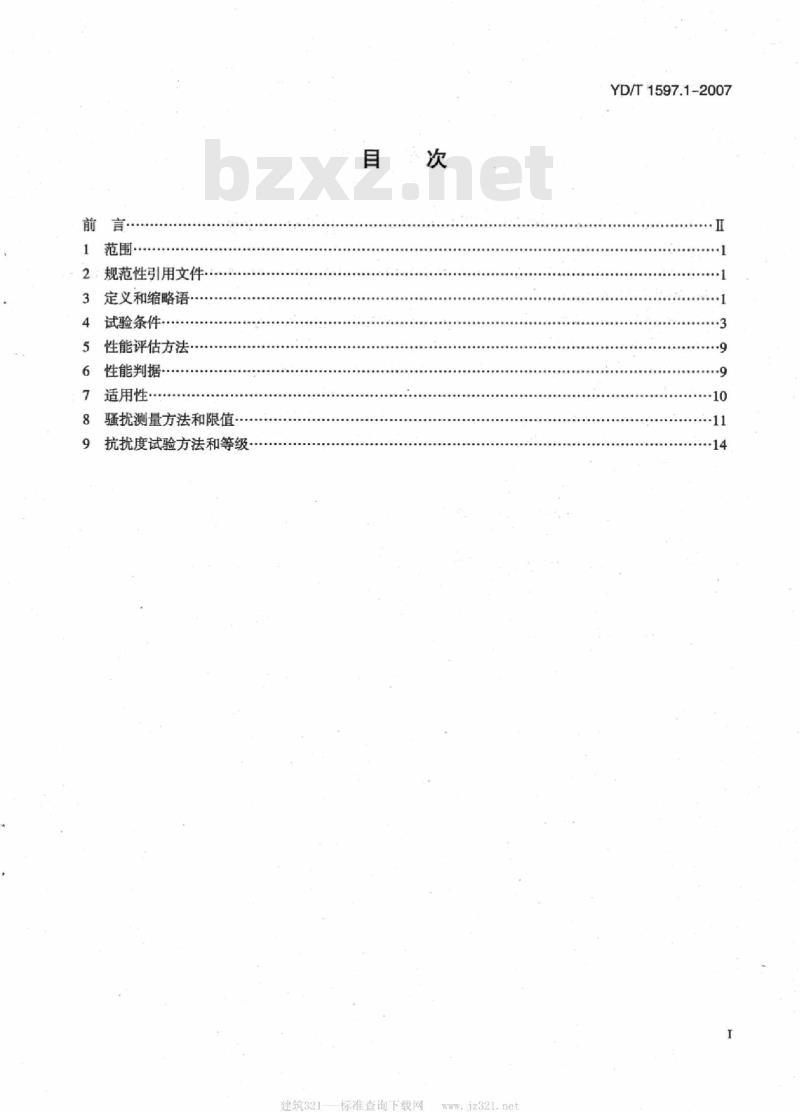

中华人民共和国信息产业部发布前言·
范围·
规范性引用文件
3定义和缩略语
试验条件
性能评估方法
性能判据·
适用性
骚扰测量方法和限值
抗扰度试验方法和等级
建筑321
标准查询下载网
YD/T1597.1-2007
YD/T1597.1-2007

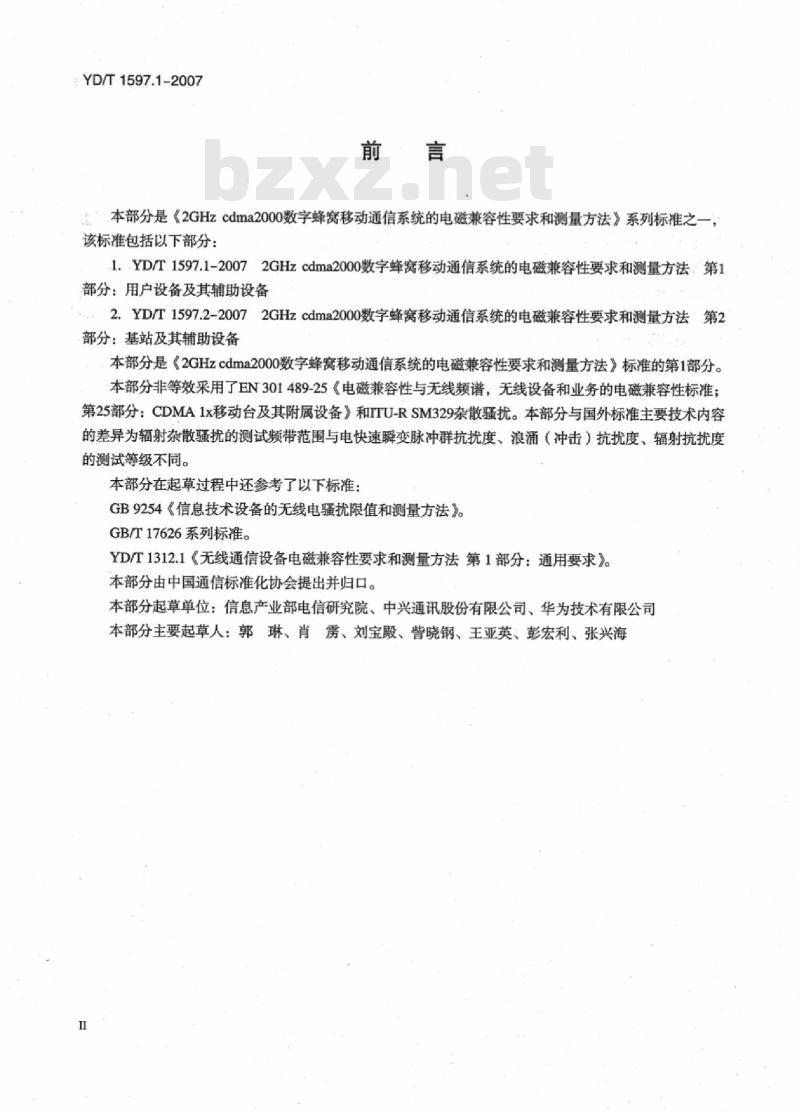

：本部分是《2GHzcdma2000数字蜂窝移动通信系统的电磁兼容性要求和测量方法》系列标准之一该标准包括以下部分：
.1．.YD/T1597.1-20072GHzcdma2000数字蜂窝移动通信系统的电磁兼容性要求和测量方法．第1部分：用户设备及其辅助设备
.2.YD/T1597.2-20072GHzcdma2000数字蜂窝移动通信系统的电磁兼容性要求和测量方法第2部分：基站及其辅助设备
本部分是《2GHzcdma2000数字蜂窝移动通信系统的电磁兼容性要求和测量方法》标准的第1部分。本部分非等效采用了EN301489-25《电磁兼容性与无线频谱，无线设备和业务的电磁兼容性标准；第25部分：CDMA1x移动台及其附属设备》和ITU-RSM329杂散骚扰。本部分与国外标准主要技术内容的差异为辐射杂散骚扰的测试频带范围与电快速瞬变脉冲群抗扰度、浪涌（冲击）抗扰度、辐射抗扰度的测试等级不同。
本部分在起草过程中还参考了以下标准：GB9254《信息技术设备的无线电骚扰限值和测量方法》GB/T17626系列标准。
YD/T1312.1《无线通信设备电磁兼容性要求和测量方法第1部分：通用要求》。本部分由中国通信标准化协会提出并归口。本部分起草单位：信息产业部电信研究院、中兴通讯股份有限公司、华为技术有限公司本部分主要起草人：郭琳、肖雳、刘宝殿、皆晓钢、王亚英、彭宏利、张兴海1范围

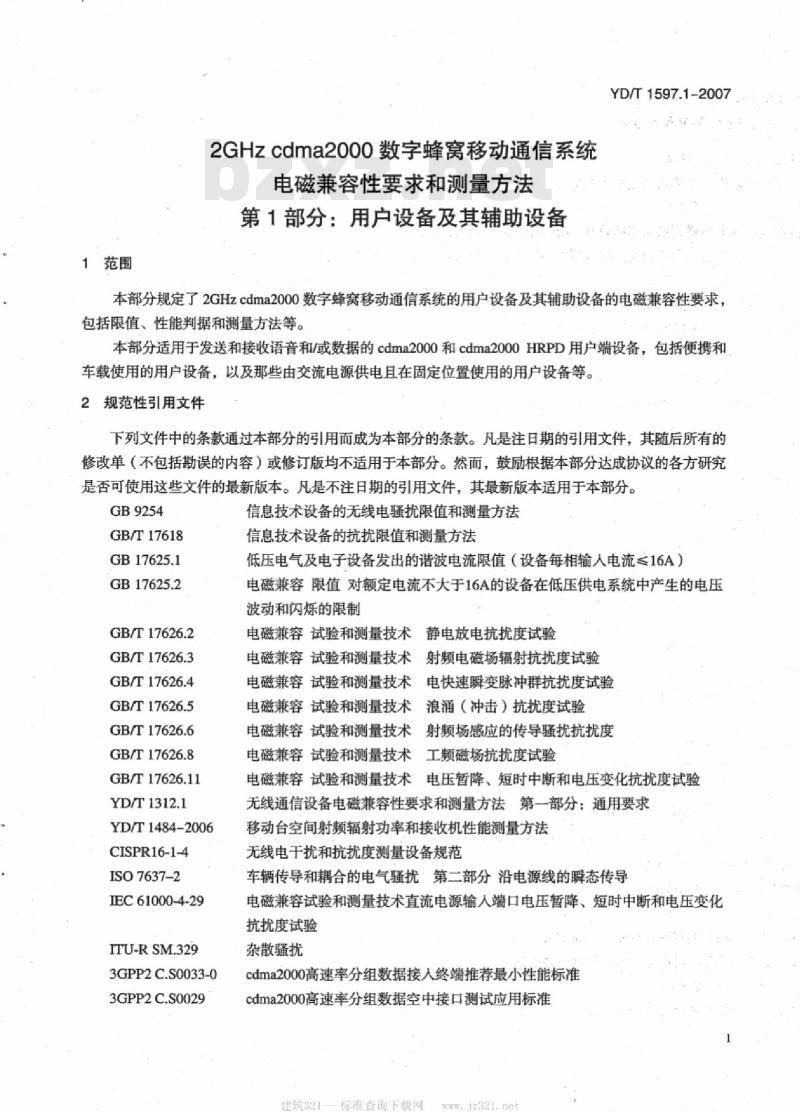

2GHzcdma2000数字蜂窝移动通信系统电磁兼容性要求和测量方法
第1部分：用户设备及其辅助设备YD/T1597.1-2007
本部分规定了2GHzcdma2000数字蜂窝移动通信系统的用户设备及其辅助设备的电磁兼容性要求，包括限值、性能判据和测量方法等。本部分适用于发送和接收语音和/或数据的cdma2000和cdma2000HRPD用户端设备，包括便携和车载使用的用户设备，以及那些由交流电源供电且在固定位置使用的用户设备等。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB9254
GB/T17618
GB17625.1
GB17625.2
GB/T17626.2
GB/T17626.3bzxZ.net
GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.8
GB/T17626.11
YD/T1312.1
YD/T1484-2006
CISPR16-1-4
ISO7637-2
IEC61000-4-29
ITU-R SM.329
3GPP2C.S0033-0
3GPP2C.S0029
信息技术设备的无线电骚扰限值和测量方法信息技术设备的抗扰限值和测量方法低压电气及电子设备发出的谐波电流限值（设备每相输人电流≤16A）电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制
电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术射频电磁场辐射抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌（冲击）抗扰度试验电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度电磁兼容试验和测量技术工频磁场抗扰度试验电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验无线通信设备电磁兼容性要求和测量方法第一部分：通用要求移动台空间射频辐射功率和接收机性能测量方法无线电干扰和抗扰度测量设备规范车辆传导和耦合的电气骚扰第二部分沿电源线的瞬态传导电磁兼容试验和测量技术直流电源输人端口电压暂降、短时中断和电压变化抗扰度试验
杂散骚扰
cdma2000高速率分组数据接入终端推荐最小性能标准cdma2000高速率分组数据空中接口测试应用标准建筑321
标准查询下载网
YD/T1597.1-2007
3定义和缩略语
下列定义适用于本部分。
数据应用辅助设备dataapplicationancillary在用户设备和服务器之间提供数据接人业务收发的辅助设备。3.1.2
前向CDMA信道：forwardCDMAchannel基站到用户设备的通信信道。
反向CDMA信道reverseCDMAchannel用户设备到基站的通信信道。
体化天线设备IntegralAntennaEquipment该类无线通信设备的天线设计为不使用额外连接器与无线通信设备相连且天线是设备的一部分。体化天线对于设备可以是内置的或外置的。对于这类设备，天线端口和机箱端口是等同的。3.1.5
非体化天线设备Non-integral AntennaEquipment该类无线通信设备使用连接器或波导法兰盘直接与天线相连，或通过馈人器或波导与天线相连。对于这类设备，天线端口和机箱端口是分离的。3.1.6
空闲模式idlemode
UE收信机或收发信机的一种工作模式。在这种模式下，用户设备（UE）已加电，可提供服务，并能对建立呼叫的要求作出响应。3.1.7
误顿率FrameErrorRate
前向业务信道的顿差错率。
业务模式trafficmode
UE的一种工作模式。在这种模式下，UE已加电，与BS已建立业务链路。分为两种情况：a）语音业务状态；
b）数据传输业务状态。
误包率PacketErrorRate
前向业务信道的数据包差错率。3.1.10
抛负载loaddump
YD/T1597.1-2007
交流发电机正产生充电电流时，充电电池与交流发电机断开，而此时仍然有其他的负载与交流发电电路相连。
3.2缩略语
下列缩略语适用于本部分：
4、试验条件
4.1通用条件
Alternating Current
Artificial Mains Network
Absolute Radio Frequency Channel NumberBaseStation
CodeDivision Multiple AccessElectroMagneticCompatibilityEar Reference Point
Equipment Under Test
Frame Error Rate
HighRate Packet Data
ImpedanceStabilizationNetworkMouth Reference Point
Packet Error Rate
Radio Frequency
Sound Pressure Level
System Simulator
User Equipment
Universal Terrestrial Radio AccessEUT应在正常试验环境下进行试验。试验条件应记录在报告中。交流电
人工电源网络
绝对射频信道号
码分多址
电磁兼容性
耳参考点
被测设备
误顿率
高速率数据包
阻抗稳定网络
嘴参考点
误包率
声压级
系统模拟器
用户设备
通用陆地无线接入
当EUT具有可分离的天线时，除非在本标准中另有规定，应按正常使用时的方式装上天线进行测试。试验布置应尽可能地接近正常或典型的实际运行状态。如果EUT是系统的一部分或同辅助设备相连，那么在试验时，EUT应连上最小典型配置的辅助设备，并且与辅助设备相连的端口必须被激活。在试验中工作模式和配置应准确记录在试验报告中。如果设备有大量的端口，就必须挑选足够数量的端口以确保能模拟实际情况且不同类型的端口都能被试验。
测试前，UE应处于最大功率发射状态下，并确认其最大总辐射功率值，测试方法参照《YD/T1484-2006移动台空间射频辐射功率和接收机性能测量方法》，测试结果记录在试验报告中。4.2试验布置
在全速率发射条件下，EUT与合适的基站模拟器建立通信连接。基站模拟器应在测试环境外。移动和手持无线电终端的抗扰度试验需要在以下两种模式下分别进行测试：3
建筑321
标准查询下载网
YD/T1597.1-2007
一业务模式；
一空闲模式。
当EUT建立业务模式时，需要运用环回服务选件建立连接，并满足以下条件：一EUT以最大功率发射；
一禁止“变速率数据发射”；
-EUT处于最大数据速率传输。
EUT在空闲模式下需要满足以下条件：-EUT接收机设置为CDMA单一模式；一测试系统应模拟一个基站，并且在一个载频中建立起寻呼信道（或者是快速寻呼信道或前向公共控制信道）和广播控制信道。UE已经同步，并且能对基站的寻呼信号做出响应。UE不应发起呼叫，重新注册或者发送信息。
须有足够措施保证抗扰RF信号不会施加到测量设备上。4.2.1发信机输入端试验布置
通过内部或外部信号源产生的适当的正常调制信号进人发信机输入端。外部信号源必须位于试验环境之外。
SS应保证EUT连续发射。
4.2.2发信机输出端试验布置
SS应置于试验环境之外。
如果EUT含有外置的50Q射频天线端口，此端口通常情况下通过同轴电缆连接，建立通信连接的有用信号应通过同轴电缆从此端口馈出。如果EUT含有外置的50Q射频天线端口，而此端口通常不与同轴电缆连接，或者如果EUT不含外置的50Q射频天线端口（如一体化天线设备），那么建立通信连接的有用信号应通过测试环境内的天线馈出。
测量时应避免骚扰信号对测量设备的影响。4.2.3收信机输入端试验布置
SS应置于试验环境之外。
提供通信链路的有用RF输入信号频率通过设置正确的UTRAARFCN来选择，除非本标准的其他部分有特殊规定，测试时应选择工作频段的中心频率所对应的UTRAARFCN。如果EUT含有外置的50Q射频天线端口，此端口通常情况下通过同轴电缆连接，建立通信连接的有用信号应通过同轴电缆从此端口馈入。如果EUT含有外置的50Q射频天线端口，而此端口通常不与同轴电缆连接，或者如果EUT不含外置的50Q射频天线端口（如一体化天线设备），那么建立通信连接的有用信号应通过测试环境内的天线馈人。
测量时应避免骚扰信号对测量设备的影响。在抗扰度试验中，提供通信链路的有用RF输入信号电平应高于EUT的参考灵敏度电平40dB。输人信号电平应记录在试验报告中。
YD/T1597.1-2007
在骚扰测量中，有用RF输入信号电平应不超过参考灵敏度电平15dB。输入信号电平应记录在试验报告中。
4.2.4收信机输出端试验布置
对语音设备，接收机的音频输出应通过一非导电的声学管连接至位于测试环境外的音频失真分析仪或其他类似测量仪表。对于不能采用非导电的声学管的情况，可以采用其他的方法将接收机的输出连接至音频失真分析仪或其他类似测量仪表，并应记录在测试报告中。对非语音设备，接收机的输出信号应通过非导电的方法连接至位于测试环境外的测试设备。如果接收机有接收机输出连接器或端口，那么应象EUT的正常操作那样连接上线缆，连接至位于测试环境外的测试设备。
应采取措施尽可能的减小耦合对试验结果产生的影响。4.3免测频段
免测频段是指不进行辐射抗扰度试验的频段。辅助设备没有免测频段。
4.3.1发信机免测频段
发信机免测频段为当前射频发射载频的中心频率±信道带宽的2.5倍。4.3.2收信机免测频段
收信机和收发信机的接收部分的免测频段是指不进行辐射抗扰度试验的频段。免测频段的低端频率是收信机接收频段的低端频率减去85MHz。免测频段的高端频率是收信机接收频段的高端频率加上85MHz。4.4收信机的窄带响应
收信机和收发信机在离散频率测试过程中产生的窄带响应通过以下方法来判定：在抗扰度试验时，必须监视FER/PER和语音输出信号电平。窄带响应和宽带现象都可能引起FER/PER或语音输出信号电平的增加。在此情况下，须作进一步判断。将测试频点偏置到最临近的两个信道，重复测试。如果FER或语音输出信号电平增加的情况在单端或双端消失，这就是窄带响应。如果FER或语音输出信号电平增加的情况未消失，则可能为另一个骚扰信号所引起的窄带响应。在此情况下，将测试频点偏置到第二相邻的两个信道，重复测试。如果FER/PER或语音输出信号电平增加的情况仍未消失，则认为是宽带现象，即EUT未通过测试。窄带响应应当忽略。
4.5连续骚扰测量条件和布置
测量应在EUT正常工作时产生最大骚扰的模式下进行。应使所检测到的辐射连续骚扰达到最大，例如通过移动EUT的电缆等。如图1所示，进行辐射连续骚扰测量时，通过SS建立通信连接，使EUT的发射功率最大，通过EMC测试系统对EUT的辐射连续骚扰信号进行测量。建筑321
标准查询下载网
YD/T-1597.1-2007
接收系统
4.6抗扰度试验条件和布置
电波半暗室
图1辐射连续骚扰测量布置
抗扰度试验应在两种操作模式下进行：a）业务模式：
b）空闲模式。
对于语音模式下的抗扰度试验，测试系统的整个语音下行和上行链路均需在试验前进行校准，校准步骤参见4.6.1.1。
语音模式下的抗扰度试验应在没有任何外部调制输入信号的情况下进行。对于数据传输模式下的抗扰度试验，需要在有合适的外部调制输入信号的情况下进行，以此监视数据传输模式下的性能。数据传输模式下的性能评估参见4.6.3。4.6.1模拟语音或音频信号传输模式下试验布置：4.6.1.1音频校准
EUT应处于正常的工作状态，将EUT的音量设置为厂家规定的正常音频电平。如果没有该规定，应将EUT音量设置为中间值：
在测试之前，应校准下行链路和上行链路的语音输出信号的参考电平，如图2所示。对于下行链路，语音输出信号的参考电平等效于在ERP处1kHz时的OdBPa，对于上行链路，语音输出信号的参考电平则等效于在MRP处1kHz时的-5dBPa；校准过程中，语音处理器通常可能使用噪声和回声抵消算法，这种算法试图消除或削弱稳态音频信号，如1kHz的校准信号。在校准过程中应该禁用这些算法，这可能需要特殊的测试软件。如果不能禁用这些算法，音频分析仪应使用最大保持的检波方式测量参考电平，从而可以在噪声和回声抵消算法生效前测出参考电平：
对于免提中使用了外部扩音器的设备。外部扩音器的声压通常会比用户设备听筒的声压高，从而可以克服周围的高噪声电平。应增加下行参考电压以补偿上述差别。另一种方案是在测量过程中根据厂商的规范调整扩音器和测试麦克风之间的距离。通常上行参考电平不需要进行调整。在不可能完成上述校准的情况下（如带有耳机的PC卡）厂商应对MRP和麦克风之间的距离加以规定。音频输出
CF=1 kHz
BW=200H
分析仪
电波暗室
测试源
注：上行链路校准时，EUT在图示位置，下行链路校准时，无EUT。声波管
测试源
图2音频校准布置
4.6.1.2语音电平的测量
转换器
YD/T1597.1-2007
CF=1 kHz
BW=200Hz
分析仪
如图3所示，监视EUT的语音输出电平时，应该将EUT配置为语音应用，如果噪声和回声消除算法未被禁用，应使用音频分析仪的最大峰值保持检波方式测量语音输出电平。电波暗室
分析仪
音频输出
CF=l KHz
BW=200H
测试系统
声波管
图3音频测量布置
转换器
CF=1 kHz
BW=200Hz
分析仪
EUT下行链路的语音信道输出信号在ERP处的电平应通过测量SPL来评估，当使用外部扩音器时，声学耦合器应该被安装在校准时使用的扩音器上。EUT上行语音信道输出的译码后的信号电平应在SS的模拟输出口测量。抗扰度试验中应使EUT的扬声器拾取的外来背景噪声达到最小。注：如果EUT不含有模拟语音电路，则不用语音信号电平对它进行评估。4.6.2数据传输模式下试验布置
对EUT来说，在注入RF抗扰度信号以前，需要对数据传输进行校准，这个校准可以通过评估误顿率（FER）/误包率（PER）或者用户端误码率来进行。误顿率/误包率的推导按照以下方法进行：建筑321
标准查询下载网
iz32l:net
YD/T1597.1-2007
需要在上行链路和下行链路进行已知模式数据的传输，在每一个频率步长进行评估，通过将接收的信号与发出的信号进行比较得到FER。试验中运用的数据模式需要足够长以得到有效的结果，还需要和相应信道的比特率相等。用来评估错误率的数据模式可以是FER/PER，或者用户端数据。当测量FER/PER不合适时，厂商可以决定进行用户端数据测量。
用来进行评估的用户端数据评估特性（格式、大小、典型数据速率和典型错误修正等）以及必要的测量设备需要由制造商提供。
4.6.3不带有数据应用功能辅助设备的EUT数据监视设备被看作是测试系统的一部分。合理布置测试系统，使数据监视设备不受电磁场辐射的干扰。
电波暗室
数据监视
测试系统
光耦合器
转换器
图4不带有数据应用功能辅助设备的EUT的测量布置4.6.4·带有数据应用功能辅助设备的EUT数据监
视设备
数据监视设备被看作是测试系统的一部分。数据应用功能辅助设备应被看作数据传输（上行链路或下行链路）的一部分，并且被包括在EUT测量布置中。电波暗室
数据监视
测试系统
数据应用
辅助设备
带有数据应用功能辅助设备的EUT的测量布置图5
5性能评估方法
5.1总则
参见YD/T1312.1-2004的5.1。
YD/T1597.1-2007
YD/T1312.1-2004的5.1节中描述的收信机解调器之前的中频滤波器的带宽不适用于本部分的无线电设备。
5.2可以建立连续通信连接的EUT参见YD/T1312.1-2004的5.2。
5.3不能建立连续通信连接的EUT参见YD/T1312.1-2004的5.3。
5.4评估辅助设备适用的方法
参见YD/T1312.1-2004的5.4。
应对辅助设备连接UE的情况进行测试，以确保辅助设备和UE联合使用时的情况能够符合本部分的相关章节要求。
5.5EUT的分类
参见YD/T1312.1-2004的5.5。
6.性能判据
6.1总则
EUT应符合以下6.2和6.3中规定的最小性能判据。通信连接的保持，应通过指示器来评估，该指示器可以是SS或EUT的一部分。对辅助设备的抗扰度试验而言，如果没有单独的通过/不通过准则，那么就必须将其同发信机、收信机或收/发信机连接到一起判定辅助设备的通过/不通过。使用车辆电源供电的UE，还应满足本标准对车载UE的规定。使用交流电源供电的UE，还应满足本标准对固定台的规定。6.2性能判据A（持续现象）
试验时，应建立并保持通信连接。对于数字信号传输模式，按下面性能判据进行：在9600bit/s数据传输速率下，FER在95%置信水平下不超过0.5%；在反向速率为307.2kbit/s（2slots/pocket）情况下，PER在95%的置信水平下不超过0.5%；对于语音信号传输模式，对EUT，当通过一个CF为1kHz，BW为200Hz的音频BPF测量时，上行和下行语音输出电平应至少比记录的参考电平低35dB。试验后，EUT应正常工作，没有用户控制功能的丧失或存储数据的丢失，且保持通信连接。除了在通信过程中确认上述性能，还应进行空闲模式下的试验，试验过程中发信机不应出现误操作。如果EUT是一个单纯的发信机，试验还应在空闲模式下进行，EUT在试验过程中不应出现误操作。6.3性能判据B（瞬态现象）
试验时，应建立并保持通信连接。试验后，EUT应能正常工作，无用户可察觉的通信质量的降低，无用户控制功能的丧失或存储数据9
