【TB铁路运输标准】兰垫片

本网站发布时间： 2024-09-23 09:01:51

TB/T1253-93角
现行
　点击下载此标准

基本信息

标准号：
TB/T 1253-93 角
标准名称：
兰垫片
标准类别：
铁路运输行业标准(TB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
882.25 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
垫片

标准简介/下载

点击下载

标准简介：

TB/T 1253-93.
1主题内容与适用范围
TB/T 1253规定了机车车辆管路连接用三角法兰垫片的型式尺寸、技术要求和标记。
TB/T 1253适用于机车车辆的管路连接。
2引用标准
GB 539耐油石棉橡胶板
GB 3985石棉橡胶板
GB 5574工业用硫化橡胶板
QB 365软钢纸板
3型式尺寸
三角法兰垫片的型式尺寸按图及表的规定。
4技术要求
4.1软钢纸板适用于介质温度等于或小于40C不经常拆卸的连接处。
4.2橡胶板、耐油橡胶板适用于介质温度等于或小于60C的连接处。
4.3石棉橡胶板、耐油石棉橡胶板适用于介质温度等于或小于200C不经常拆卸的连接处。
4.4材料的技术要求按QB 365、GB 5574、GB 3985或GB 539的规定。
5标记
公称通径为20mm的三角法兰垫片标记示例:
三角垫片Dg20 TB/T 1523-93
附加说明:
本标准由铁道部大连内燃机车研究所提出并归口。
本标准由铁道部沈阳机车车辆工厂负贵起草。
本标准主要起草人朱富山
本标准于1981 年首次发布,1990年8月修订。

标准内容

部分标准内容：

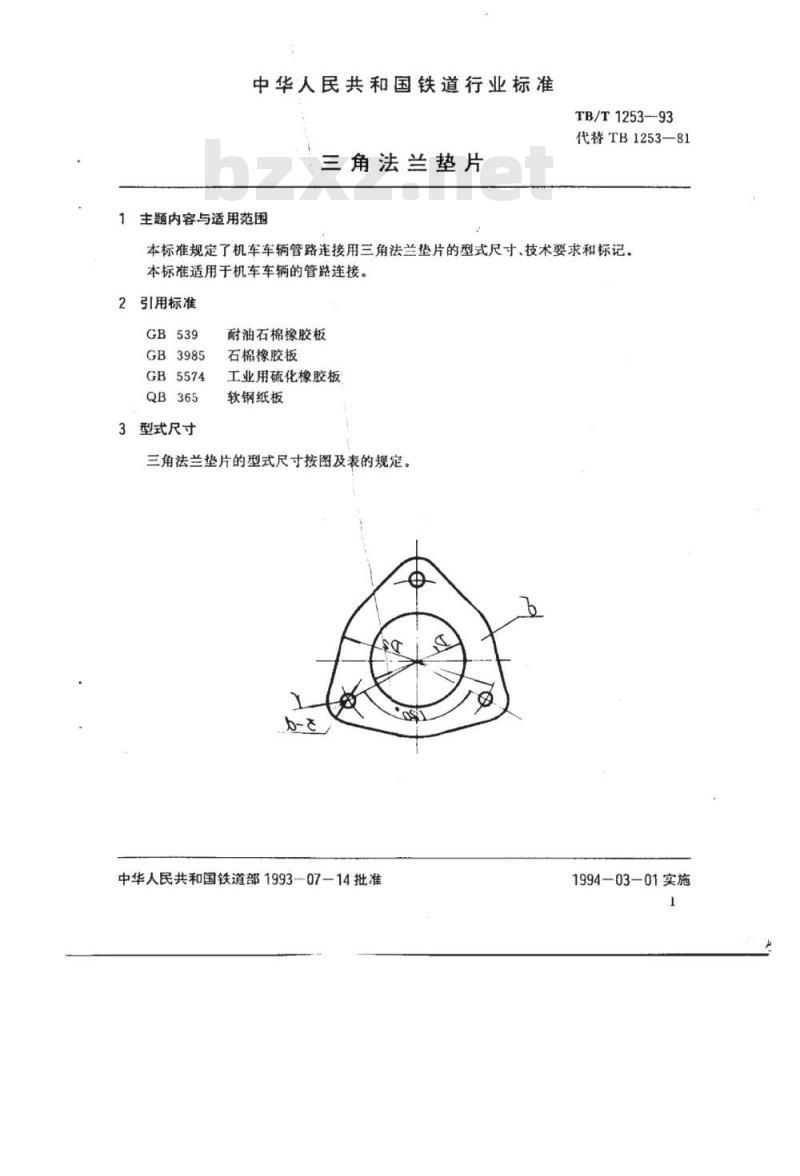

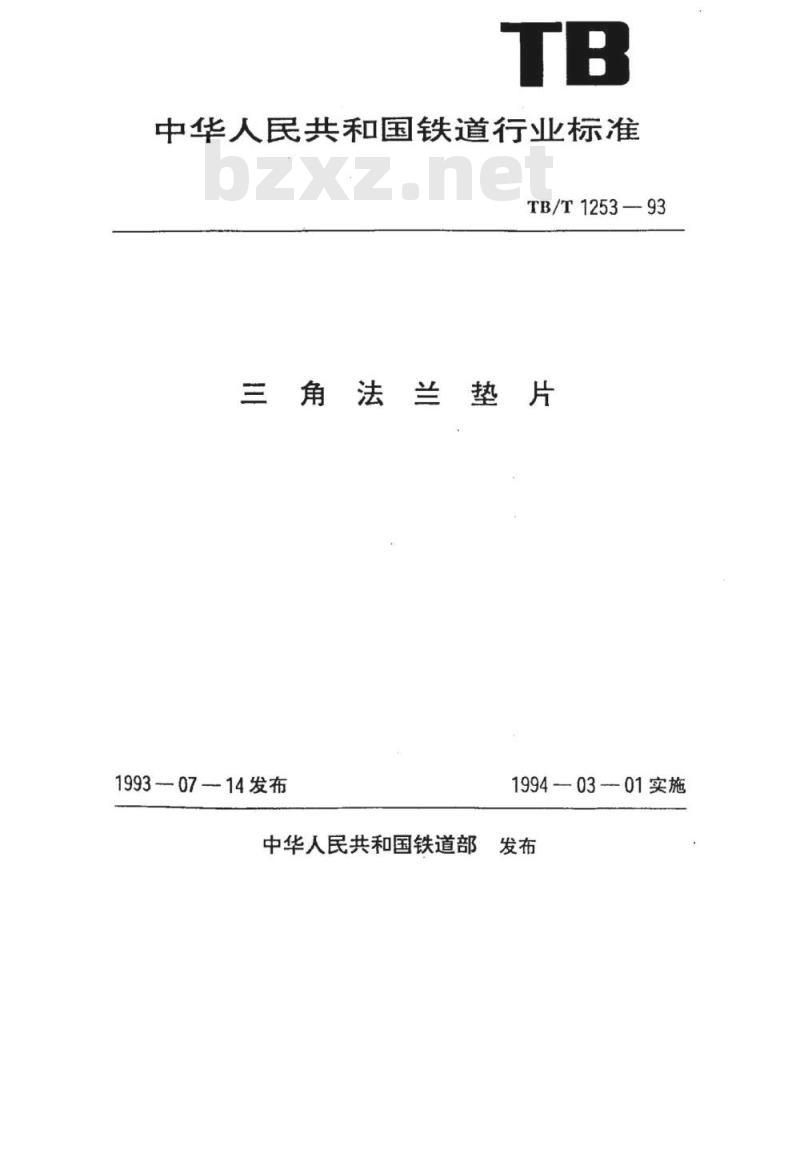

中华人民共和国铁道行业标准
TB/T1253—93
三角法兰垫片
1993-07—14发布
1994—03-01实施
中华人民共和国铁道部
中华人民共和国铁道行业标准
三角法兰垫片
主题内容与适用范围
TB/T1253—93
代替TB1253—81
本标准规定了机车车辆管路连接用三角法兰垫片的型式尺寸、技术要求和标记。本标准适用干机车车辆的管路连接。2引用标准
GB3985
GB5574
3型式尺寸
耐油石棉橡胶板免费标准bzxz.net
石棉橡胶板
工业用硫化橡胶板
软钢纸板
三角法兰垫片的型式尺寸按图及表的规定。b-
中华人民共和国铁道部1993-07-14批准1994-03-01实施

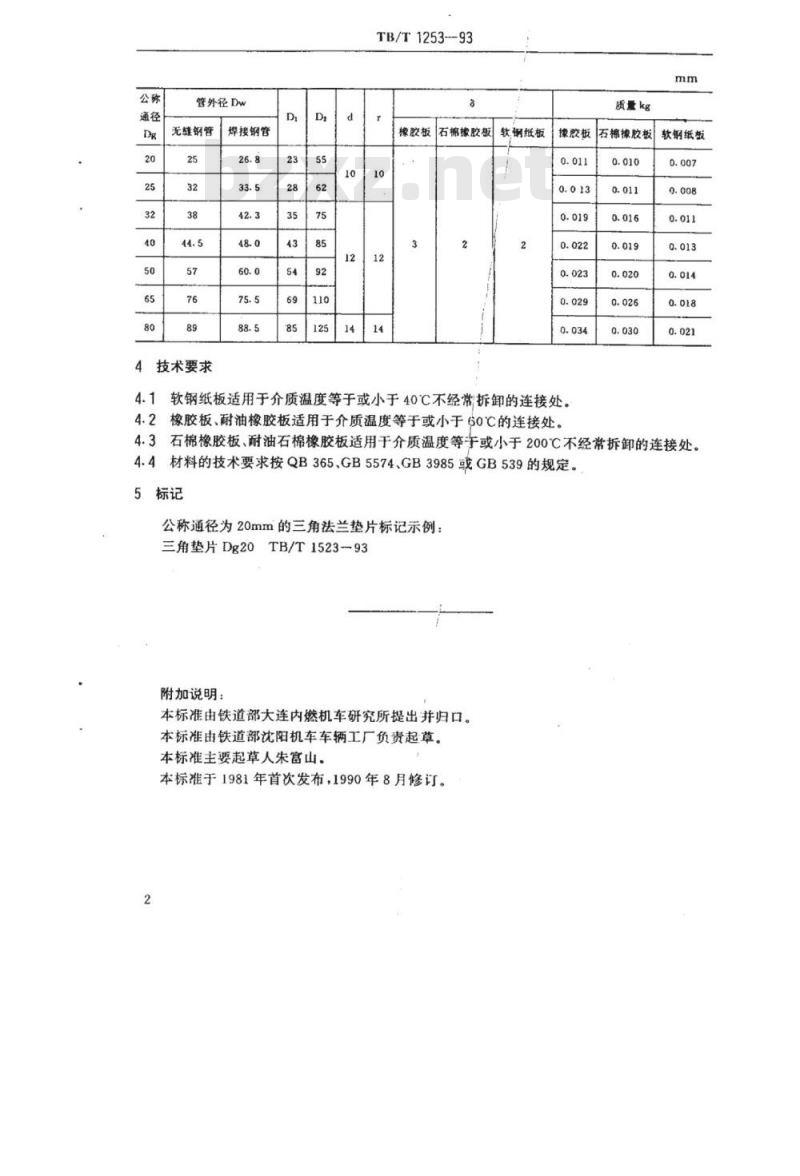

管外径Dw
无缝钢管
技术要求
焊接钢管
TB/T1253-93
橡胶板
石棉橡胶板软钢纸板
质量kg
橡胶板
石棉橡胶板
软钢纸板适用于介质温度等于或小于40℃不经常拆卸的连接处。4.1
橡胶板、耐油橡胶板适用于介质温度等于或小于60℃的连接处。4.2
软钢纸板
4.3石棉橡胶板、耐油石棉橡胶板适用于介质温度等于或小于200℃不经常拆卸的连接处。4.4材料的技术要求按QB365、GB5574、GB3985或GB539的规定。5标记
公称通径为20mm的三角法兰垫片标记示例：三角垫片Dg20TB/T1523—93
附加说明：
本标准由铁道部大连内燃机车研究所提出并归口。本标准由铁道部沈阳机车车辆工厂负责起草。本标准主要起草人朱富山。
本标准于1981年首次发布，1990年8月修订。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
