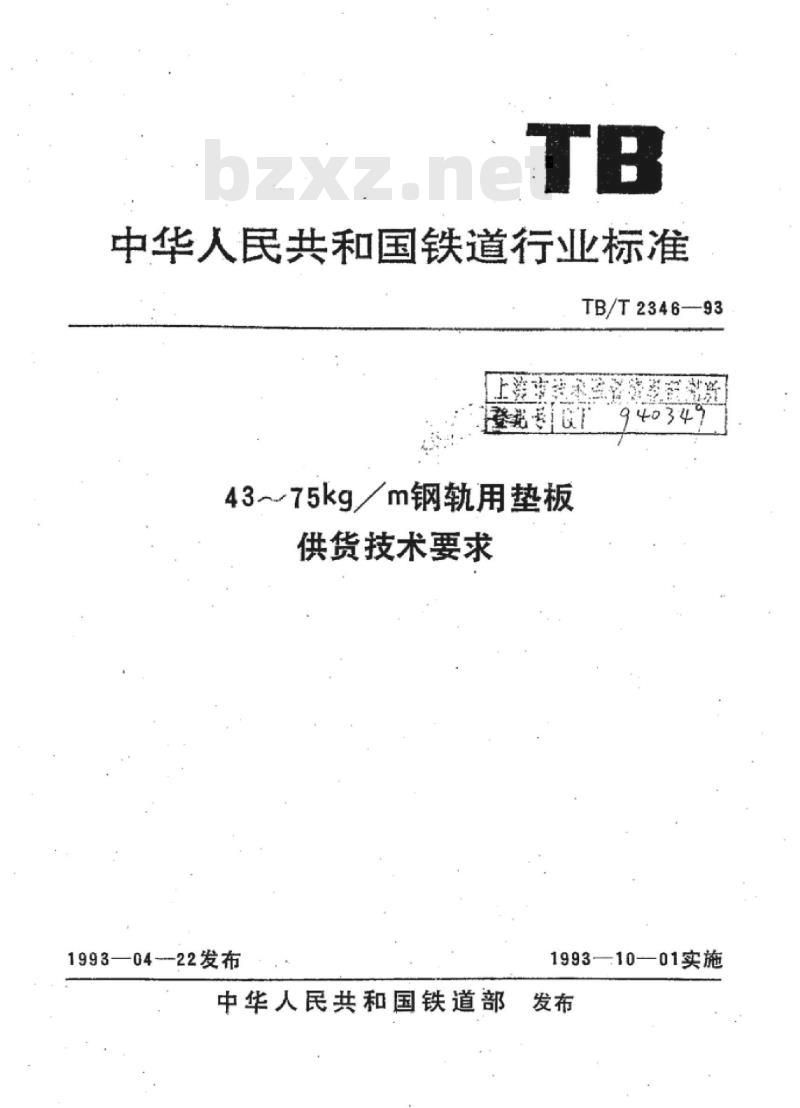

中华人民共和国铁道行业标准
TB/T2346—93
43~75kgm钢轨用垫板
供货技术要求
1993—04-22发布
中华人民共和国铁道部
1993—10—01实施
中华人民共和国铁道行业标准

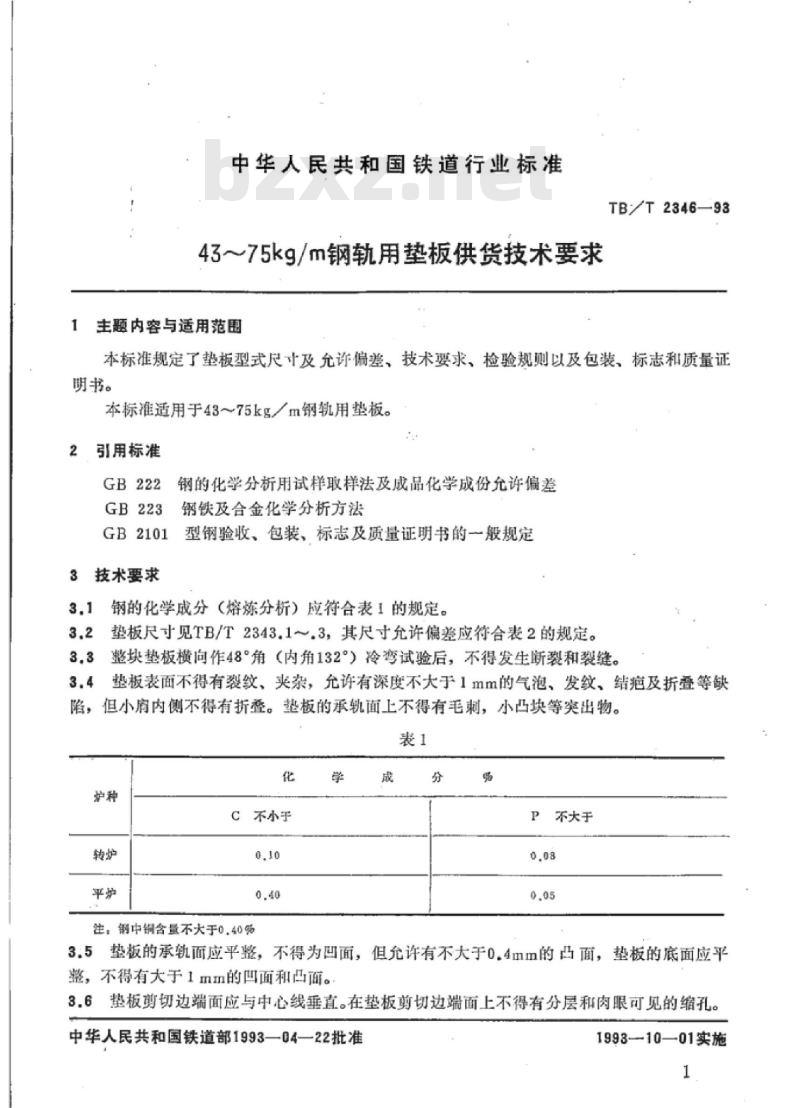

43～75kg/m钢轨用垫板供货技术要求主题内容与适用范围
TB/T2346—93
本标准规定了垫板型式尺寸及允许偏差、技术要求、检验规则以及包装、标志和质量证明书。www.bzxz.net
本标准适用于43~75kg／m钢轨用垫板。2引用标准
GB222钢的化学分析用试样取样法及成品化学成份允许偏差GB223钢铁及合金化学分析方法
GB2101型钢验收、包装、标志及质量证明书的-般规定3技术要求
3.1钢的化学成分（熔炼分析）应符合表1的规定。3.2垫板尺寸见TB/T2343.1～.3，其尺寸允许偏差应符合表2的规定。3.3整块垫板横向作48°角（内角132°）冷弯试验后，不得发生断裂和裂缝。3.4垫板表面不得有裂纹、夹杂，允许有深度不大于1mm的气泡、发纹、结疤及折叠等缺陷，但小肩内侧不得有折叠。板的承轨面上不得有毛刺，小凸块等突出物。表1
C不小于
注：钢中铜含量不大于0.40%
P不大于
3.5垫板的承轨面应平整，不得为凹面，但允许有不大于0.4mm的凸面，垫板的底面应平整，不得有大于1mm的凹面和凸面。3.6垫板剪切边端面应与中心线垂直。在垫板剪切边端面上不得有分层和肉眼可见的缩孔。中华人民共和国铁道部1993—04—22批准1993-10—01实施
TB/T234693

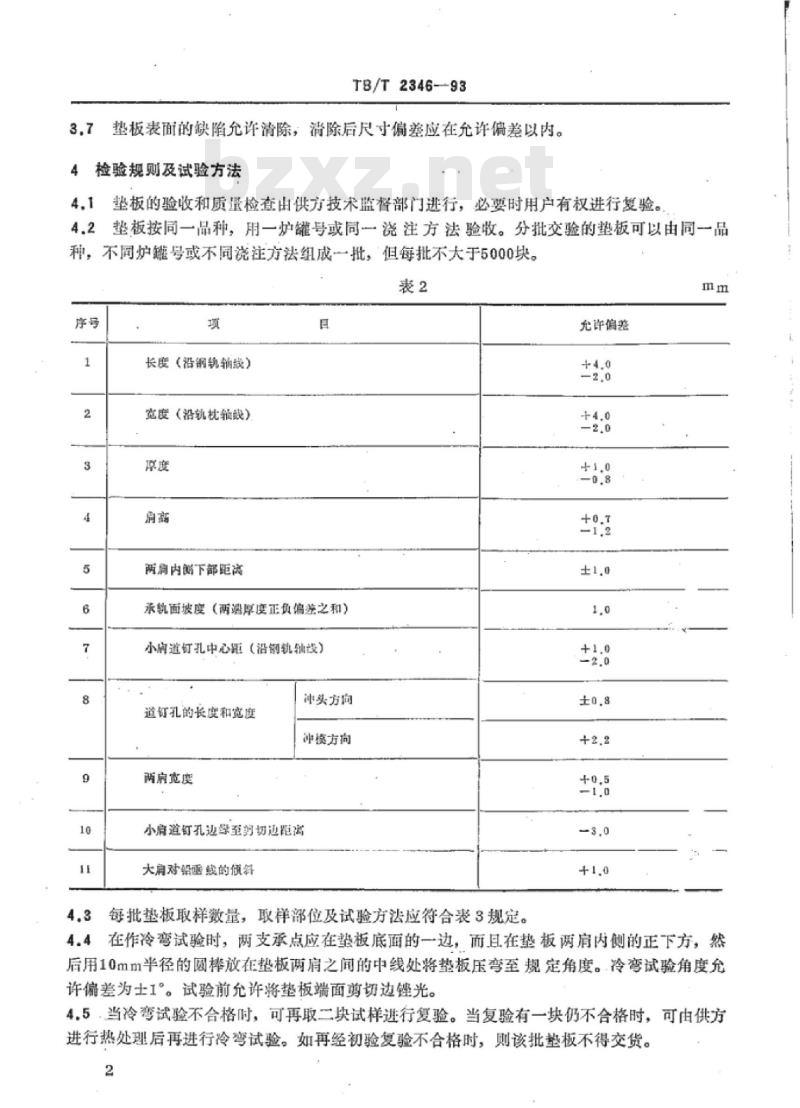

3.7垫板表面的缺陷允许清除，清除后尺寸偏差应在允许偏差以内。4检验规则及试验方法
4.1垫板的验收和质检查由供方技术监督部门进行，必要时用户有权进行复验。4.2垫板按同一品种，用一炉罐号或同一浇注方法验收。分批交验的垫板可以由同一品种，不同炉继号或不同浇注方法组成一批，但每批不大于5000块。表2
长度（沿钢轨轴线）
宽度（沿轨枕轴线）
两肩内创下部距离
承轨面坡度（两踏厚度正负偏差之和）小扇道钉孔中心距（沿钢轨轴载）道钉孔的长度和宽度
两肩宽度
冲头方狗
冲模方狗
小肩道钉孔边学至剪切迎距离
大肩对铅重线的料
每批垫板取样数量，取样部位及试验方法应符合表3规定。4.34
充许偏差
4.4在作冷弯试验时，两支承点应在垫板底面的一边，而且在垫板两肩内侧的正下方，然后用10mm半径的圆棒放在垫板两肩之间的中线处将垫板压弯至规定角度。冷弯试验角度允许偏差为土1。试验前允许将垫板端面剪切边锂光。4.5当冷弯试验不合格时，可再取二块试样进行复验。当复验有一快仍不合格时，可由供方进行热处理后再进行冷弯试验。如再经初验复验不合格时，则该批垫板不得交货。2
化学成分
冷湾试验
表面质量

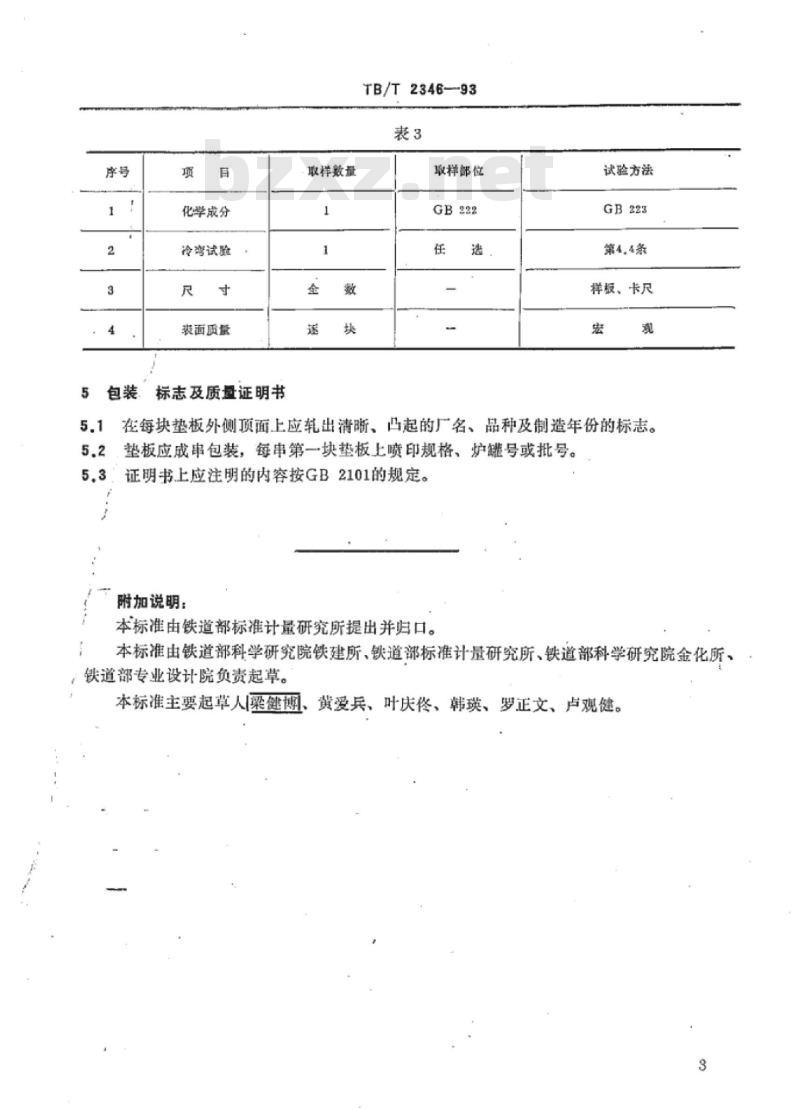

5包装、标志及质量证明书
取样数量
TB/T2346--93
取样部位
试验方法
第4.4条
样板、卡尺
5.1在每块垫板外侧项面上应轧出清晰、凸起的厂名、品种及制造年份的标志。5.2垫板应成串包装，每申第一块垫板上喷印规格、炉罐号或批号。5.3，证明书上应注明的内容按GB2101的规定。附加说明：
本标准由铁道部标准计量研究所提出并归口。本标准由铁道部科学研究院铁建所、铁道部标准计量研究所、铁道部科学研究院金化所、，铁道部专业设计院负责起草。本标准主要起草人梁健期、黄爱兵、叶庆佟、韩瑛、罗正文、卢观健。
