【YD通讯标准】 接人设备抗地震性能检测规范 第一部分:有线接人网局端设备

中华人民共和国通信行业标准
YD5197.1-2014
接人设备抗地震性能检测规范
第一部分有线接人网局端设备
Specification for Seismic Test of Access EquipmentPartl Cable Access Network-central Office Equipment2014-05-06发布
2014-07-01实施
中华人民共和国工业和信息化部中华人民共和国通信行业标准
接人设备抗地震性能检测规范
第一部分有线接人网局端设备
Specification for Seismic Test of Access EquipmentPartl.Cable Access Network-central Office EquipmentYD5197.1—2014
主管部门：工业和信息化部通信发展司批准部门：中华人民共和国工业和信息化部施行日期：2014年7月1日
北京邮电大学出版社
2014北京

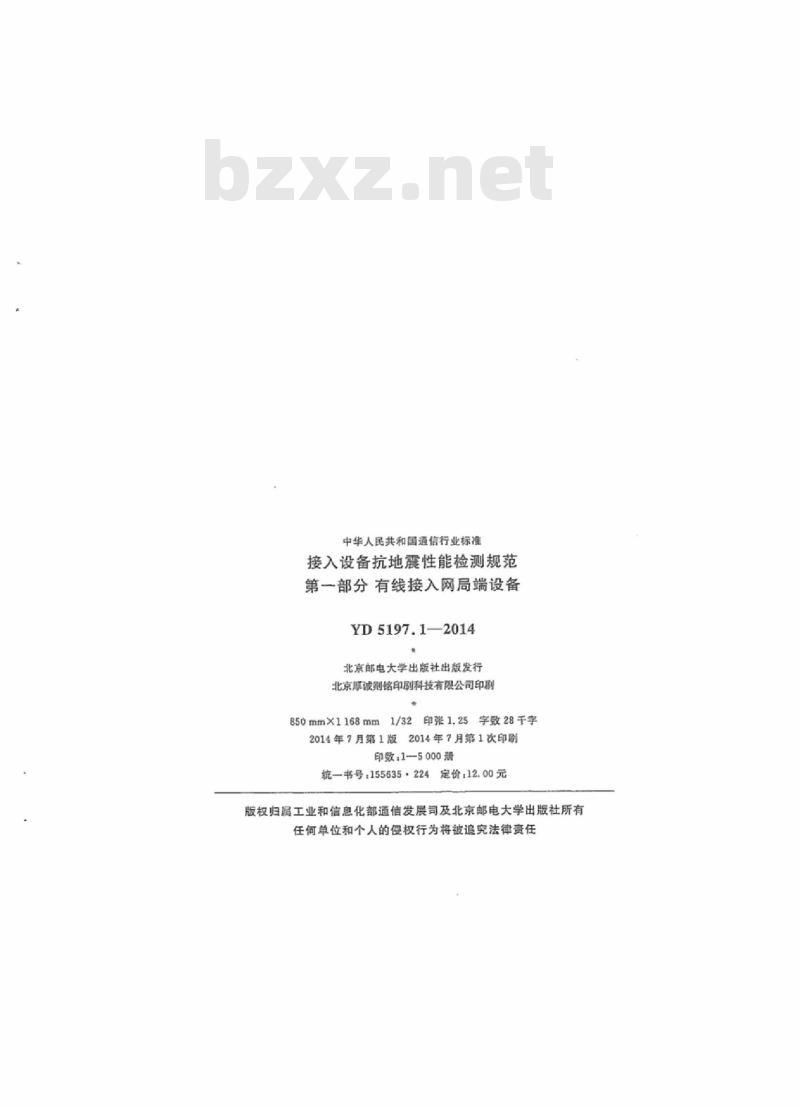

中华人民共和国通信行业标准
接入设备抗地震性能检测规范
第一部分有线接入网局端设备
YD5197.1—2014
北京邮电大学出版社出版发行
北京厚诚则铭印剧科技有限公司印刷普
1/32印张1.25字数28千字
850mm×1168mm
2014年7月第1版2014年7月筛1次印刷印数：1-—5000册
定价：12.00元
统—书号：155635·224
版权归属工业和信息化部通信发展司及北京邮电大学出版社所有任何单位和个人的侵权行为将被追究法律责任中华人民共和国工业和信息化部公
2014年
第32号
工业和信息化部批准《不干胶标签印刷机》等1208项行业标准（标准编号、名称、主要内容及起始实施日期见附件1），其中机械行业标准471项，汽车行业标准32项，船舶行业标准70项，航空行业标准111项，化工行业标准137项，冶金行业标准69项，建材行业标准30项，石化行业标准14项，有色金属行业标准6项，轻工行业标准89项，纺织行业标准49项，兵工民品行业标准79项，核行业标准15项，电子行业标准2项，通信行业标准34项。批准《锰硅合金（FeMn68Si16）》等39项冶金行业标准样品（标准样品目录及成分含量见附件2）。

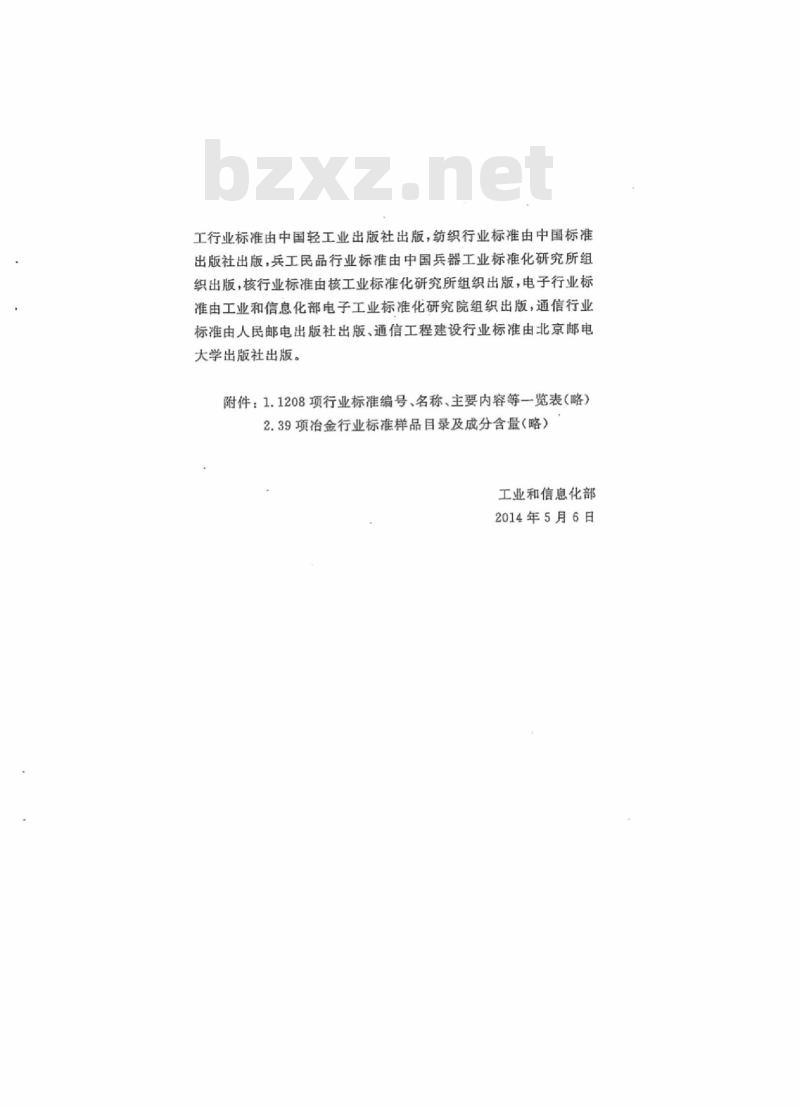

以上机械行业标准由机械工业出版社出版，汽车行业标准及化工、有色金属工程建设行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，治金行业标准由冶金工业出版社出版，建材行业标准由建材工业出版社出版，石化行业标准由中国石化出版社出版，轻工行业标准由中国轻工业出版社出版，纺织行业标准由中国标准出版社出版，兵工民品行业标准由中国兵器工业标推化研究所组织出版，核行业标准由核工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版、通信工程建设行业标准由北京邮电大学出版社出版。
附件：1.1208项行业标准编号、名称、主要内容等一览表（略）2.39项治金行业标准样品目录及成分含量（略）工业和信息化部
2014年5月6日
本规范是根据工业和信息化部“关于2010年通信工程建设标准编制计划的通知”（工信厅通[2010]47号）的要求，在广泛征求各方意见的基础上，编制《接人设备抗地震性能检测规范第一部分有线接人网局端设备》。
本规范主要内容包括总则、被测设备组成及要求，有线接入网局端设备的抗地震技术性能检测、评估标准等。本规范中以黑体字标志的1.0.2条、1.0.5条、5.0.1条、5.0.2条为强制性条文，必须严格执行。本规范由工业和信息化部通信发展司负责解释、监督执行。本规范在使用过程中，如有需要补充或修改的内容，请与部通信发展司联系，并将补充或修改意见寄部通信发展司（地址：北京市西长安街13号，邮编：100804）。主编单位：保定泰尔通信设备抗震研究所工业和信息化部电信研究院
主要起草人：赵冬丽邓文治刘玲威李浩琐
术语和符号
被测设备组成及要求
有线接人网局端设备抗地震技术性能检测4.1ADSL2十接人局端设备
4.2EPON接人局端设备
4.3综合接入局端设备
5评估标准
附录A本规范用词说明
附录B
ADSL/ADSL2十设备功率谱密度技术参数附录C免费标准bzxz.net
常规测试模型·
技术性能检测表
附录D
引用标准名录
条文说明
1总则
1.0.1为提高电信网络的抗震防灾能力，保障电信网络的安全性和可靠性，减轻地震对电信设备的破坏，依据《中华人民共和国防震减灾法》和电信网络抗震防灾有关规定，制定本规范。1.0.2在我国抗震设防烈度7度以上（含7烈度）地区公用电信网中使用的主要电信设备必须经电信设备抗震性能检测合格。1.0.3本规范适用于进入抗震设防烈度为7～9度地区的接入网ADSL、ADSL2十局端设备、EPON局端设备、综合接人局端设备的抗震性能检测。对于其他XDSL局端设备、XPON局端设备、以及其他类型的综合接人局端设备的抗震性能检测可参考本规范执行。
1.0.4本规范规定了接人网ADSL、ADSL2十局端设备、EPON局端设备、综合接人局端设备的抗地震性能检测的检测项目，技术指标、检测方法和评估方法。
1.0.5本规范在执行时，被测有线接入网局端设备的结构抗地震性能应满足YD5083《电信设备抗地震性能检测规范》。1.0.6被测设备还应符合国家、行业主管部门颁发的有关标准和规范。
1.0.7本规范与国家规定有矛盾时，应以国家规定为准。英文缩写
英文名称
2术语和符号
中文名称
Asummetric Digital
Subscriber Line
Asummetric Digital
SubscriberLine 2
Asummetric Digital
ADSL2+
Subscriber Line 2 Plu's
ADSL Transceiver Unit
ATUatCENTRAL
ATU at Remote Terminal
Optecal Line Terminal
Optical Network Unit
Personal Computer
Passive Optical Network
不对称数字用户线
第二代不对称数字
用户线
频谱扩展的第二代
不对称数字用户线
ADSL收发单元
局端ADSL收发器单元
用户端ADSL收发器单元
光线路终端
光网络单元
个人计算机
无源光网络
Plain Old Telephone Service
普通老式电话业务
Power Spertral Density
Service Node Interface
User Network Interface
功率谱密度
业务节点接口
用户网络接口
被测设备组成及要求
3.0.1提交检测的有线接入网局端设备类别包括：XDSL接人局端设备、XPON接入局端设备、综合接入局端设备。3.0.2提交检测的有线接人网局端设备至少应包括以下模块：供电模块、控制模块、上联模块、接入模块。3.0.3提交检测的有线接人网局端设备应按设备型号分类送检，配置应为该型号设备的满配置。3
4有线接人网局端设备抗地震技术性能检测4.1ADSL2十接入局端设备
4.1.1功率谱密度测试应符合以下要求：1.指标要求
被测设备功率谱密度应满足附录B中下行发送信号PSD模板要求。
2.测试步骤
1）按图4.1.1连接测试系统。
双绞线
线路防真仪
高阻平衡探头
频谱分析仪
双绞线
图4.1.1下行功率谱密度测试配置图ATU-R
2）设置线路仿真仪为0.4mm线径，4.2km，使ATU-C和ATU-R握手成功并处于稳定工作状态。3）频谱分析仪通过高阻平衡探头连接到被测线路接口，在规定的频谱范围内进行测试。
4）频率在1MHz以下，设定分辨率带宽为100kHz；频率在1MHz以上，设定分辨率带宽为1MHz。4.1.210/100Base-T电接口性能测试应符合以下要求：1.指标要求
用户PC通过10/100Base-T电接口能与设备正常通信。2.测试步骤
1）按图4.1.2连接测试系统。
ADSL设备
SNI接口
图4.1.2Ethernet接口功能性测试配置图2）用户PC通过10/100Base-T网卡与ADSL设备连接，也可采用其他等效测试连接。
3）对测试所连接所涉及的所有设备进行正确的设置，包括ATM层VP、VC连接的设置和IP层的设置。4）在用户PC上运行ping命令，检ADSL设备是否能够正确响应。若可以，则10/100Base-T电接口功能正常。4.1.3GE接口平均发送光功率测试应符合以下要求：1.指标要求
1000Base-LX接口平均发送光功率指标为：-11.5dBm～-3dBm.
1000Base-SX接口平均发送光功率指标为：-9.5dBm～4dBm
2.测试步骤
1）按图4.1.3连接测试系统。
ADSL设备
GE光接口
光功率计
图4.1.3光功率测试配置图
2）如有需要，测量并记录激光器的偏量电流（或输人功率）及温度。
3）光功率计设置在被测光波长上，待输出功率稳定，从光功率计读出平均发送光功率。
4.1.4GE接口接收机灵敏度测试应符合以下要求：5
