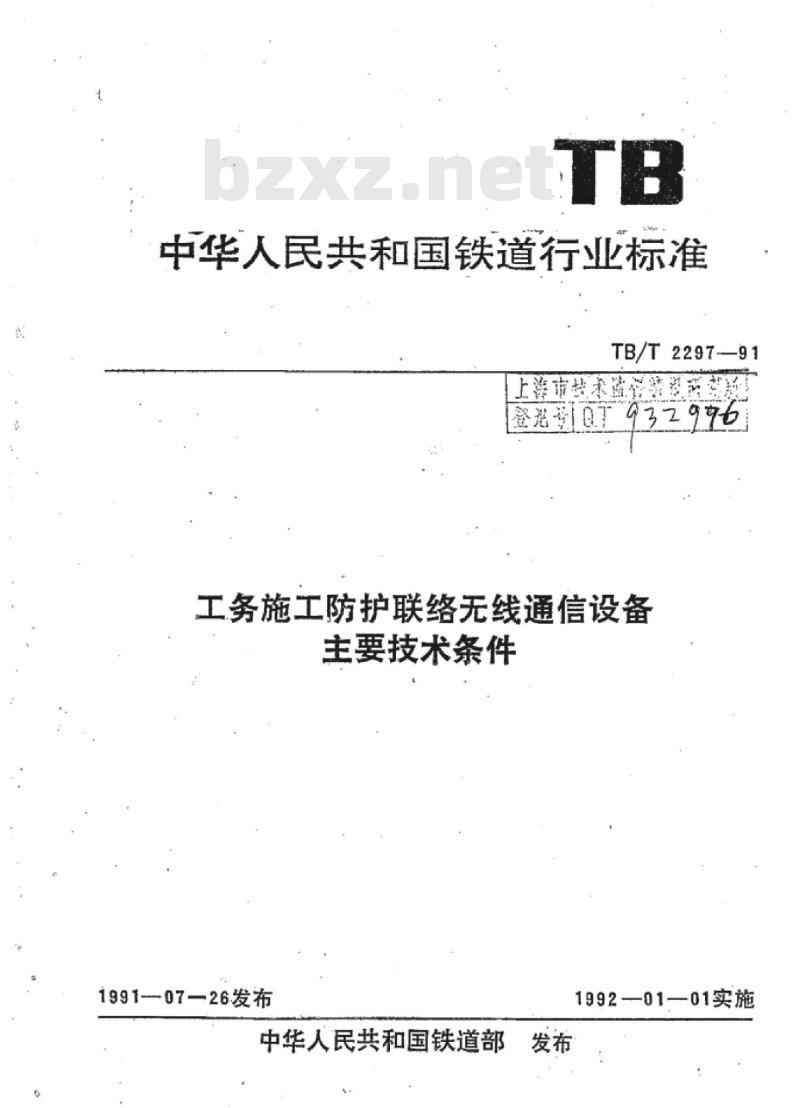

中华人民共和国铁道行业标准
TB/T2297-—91
上海市技术道华装海商部
登范号Q7932996
工务施工防护联络无线通信设备主要技术条件
1991-—07—26发布
中华人民共和国铁道部
199201—01实施

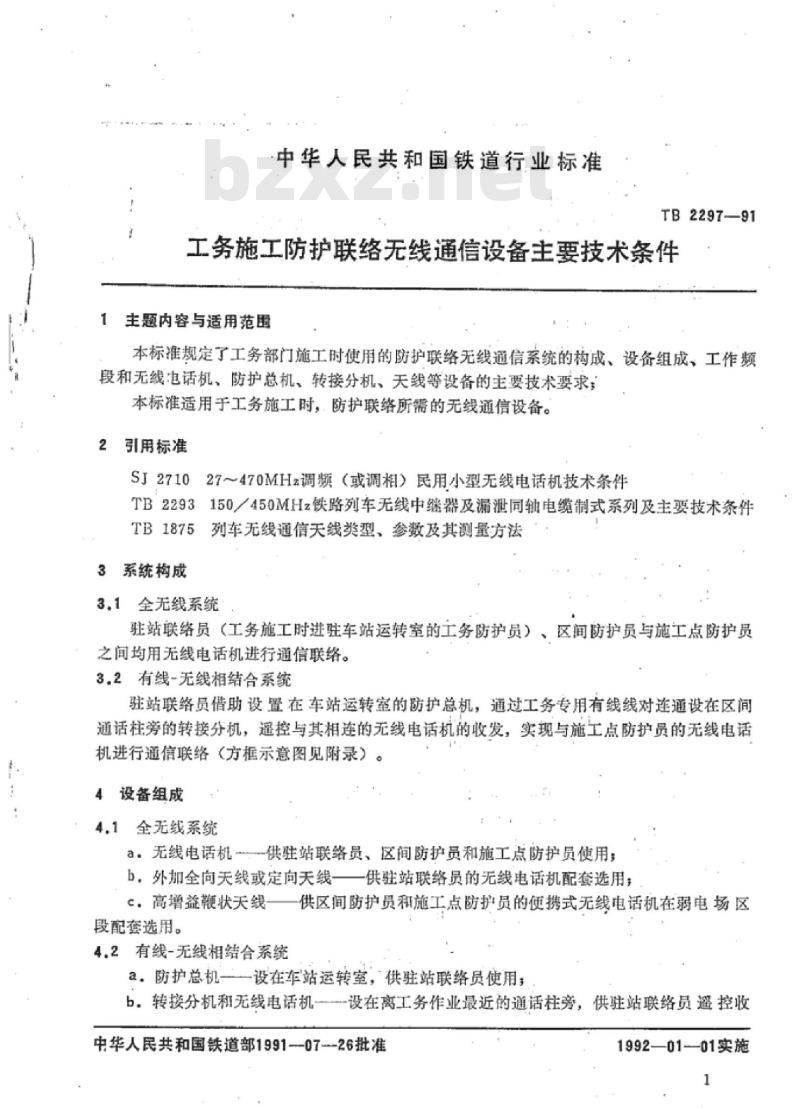

中华人民共和国铁道行业标准
TB2297-—91
工务施工防护联络无线通信设备主要技术条件主题内容与适用范围
本标准规定了工务部门施工时使用的防护联络无线通信系统的构成、设备组成、工作频段和无线泡话机、防护总机、转接分机、天线等设备的主要技术要求：本标准适用于工务施工时，防护联络所需的无线通信设备。2
引用标准
SJ271027~470MHz调频（或调相）民用小型无线电话机技术条件TB2293150450MHz铁路列车无线中继器及漏泄同轴电缆制式系列及主要技术条件TB1875列车无线通信天线类型、参数及其测量方法3系统构成
3.1全无线系统
驻站联络员（工务施工时进驻车站运转室的工务防护员）、区间防护员与施工点防护员之间均用无线电话机进行通信联络。3.2有线-无线相结合系统
驻站联络员借助设置在车站运转室的防护总机，通过工务专用有线线对连通设在区间通话柱旁的转接分机，遥控与其相连的无线电话机的收发，实现与施工点防护员的无线电话机进行通信联络（方框示意图见附录）。4设备组成
4.1全无线系统
a：无线电话机供驻站联络员、区间防护员和施工点防护员使用：b。外加全向天线或定向天线一一供驻站联络员的无线电话机配套选用：c。高增益鞭状天线一供区间防护员和施工点防护员的便携式无线电话机在弱电场区段配套选用。
4.2有线-无线相结合系统
a。防护总机一一设在车站运转室，供驻站联络员使用；b转接分机和无线电话机—设在离工务作业最近的通话柱旁，供驻站联络员遥控收中华人民共和国铁道部1991--07--26批准1992—0101实施

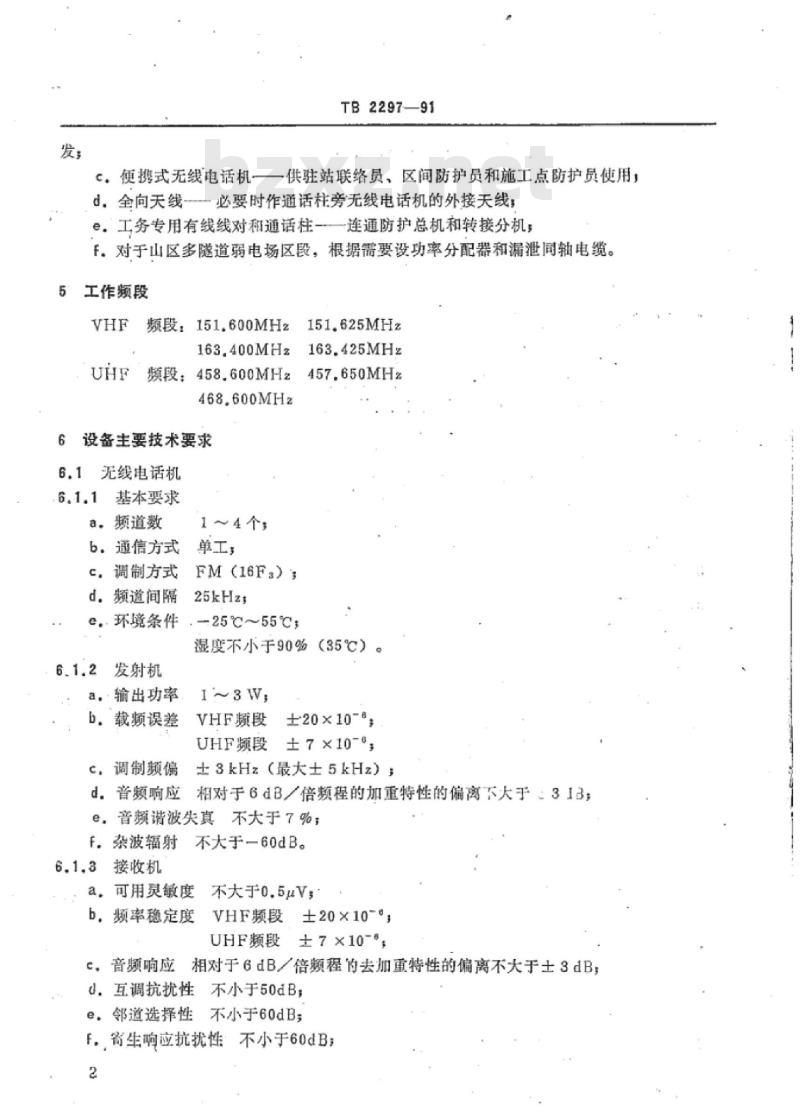

C.便携式无线电话机一
TB2297—91
一供驻站联络员，区间防护员和施工点防护员使用，d，全向天线一一必要时作通话柱旁无线电话机的外接天线：e。工务专用有线线对和通话柱一一连通防护总机和转接分机，
F。对于山区多隧道弱电场区段，根据需要设功率分配器和漏泄同轴电缆。工作频段
频段：151.600MHz151.625MHz
163.400MHz163.425MHz
UHF频段：458.600MHz 457.650MHz468.600MHz
设备主要技术要求
6.1无线电话机
6。1.1基本要求
a.频道数
b.通信方式
1～4个
单工，
c。调制方式
FM(16F.)\
d.频道间隔
25kHzs
.-25℃~55℃
e，环境条件
湿度不小于90%（35℃）
6.1.2发射机
a。输出功率
b.载频误差
c，调制频偏
VHF频段
±20×10-8
UHF频段±7×10-°，
±3kHz（最大士5kHz）
d.音频响应相对于6dB/倍频程的加重特性的偏离下大于，313e，音频谐波失真不大于7%；
f.杂波辐射不大于一60dB。
6.1.3接收机
a，可用灵敏度不大于o.5uV：
b.频率稳定度VHF频段士20×10-\；UHF频段士7X10-\
c音频响应相对于6dB／倍频程的去加重特性的偏离不大于士3dB；d.互调抗扰性不小于50dB；
e.邻道选择性不小于60dB
F，寄牛响应抗扰性：不小于60dBTB2297—91

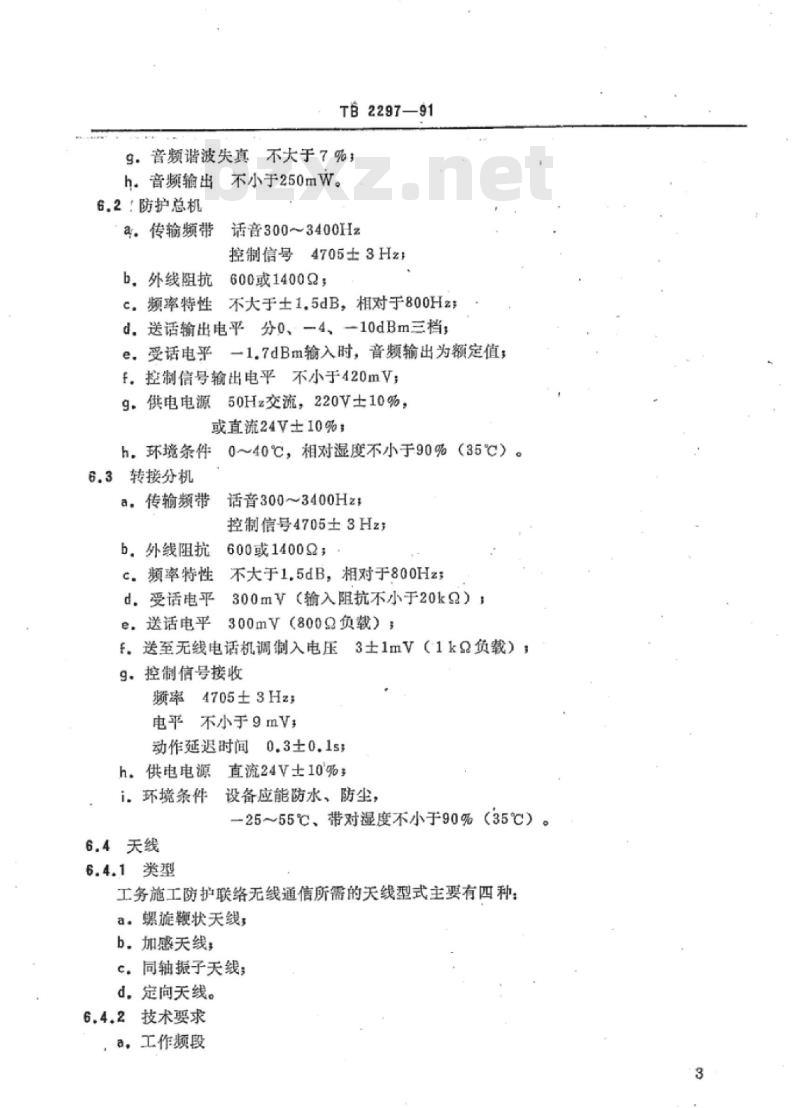

9.音频谐波失真不大于7%
h，音频输出不小于250mW。
6.2！防护总机
话音300~3400Hz
a。传输频带
控制信号4705士3Hz
b.外线阻抗600或1400；
c.频率特性不大于土1.5dB，相对于800H2d.送话输出电平分0、4、-10dBm三档e。受话电平一1.7dBm输入时，音频输出为额定值，f.控制信号输出电平不小于420mV；9.供电电源50Hz交流，220V士10%，或直流24V士10%：
h，环境条件0～40℃，相对湿度不小于90%（35℃）。6.3转接分机www.bzxz.net
a。传输频带话音300～3400Hz#
控制信号4705士3Hz
b，外线阻抗600或1400Q；
c。频率特性不大于1.5dB，相对于800Hzd.受话电平300mV（输入阻抗不小于20k2）e.送话电平300mV（8009负载）；f.送至无线电话机调制入电压3土1mV（1kQ负载）9．控制信号接收
频率4705±3Hz;
电平不小于9mV
动作延退时间0.3土0.1s
h.供电电源直流24V土10%
i.环境条件设备应能防水、防尘，一25~55℃、带对湿度不小于90%（35℃）。6.4天线
6.4.1类型
工务施工防护联络无线通信所需的关线型式主要有四种：a。螺旋鞭状天线：
b。加感天线，
c。同轴振子天线：
d。定向天线。
6.4.2技术要求
a。工作频段
TB2297-91

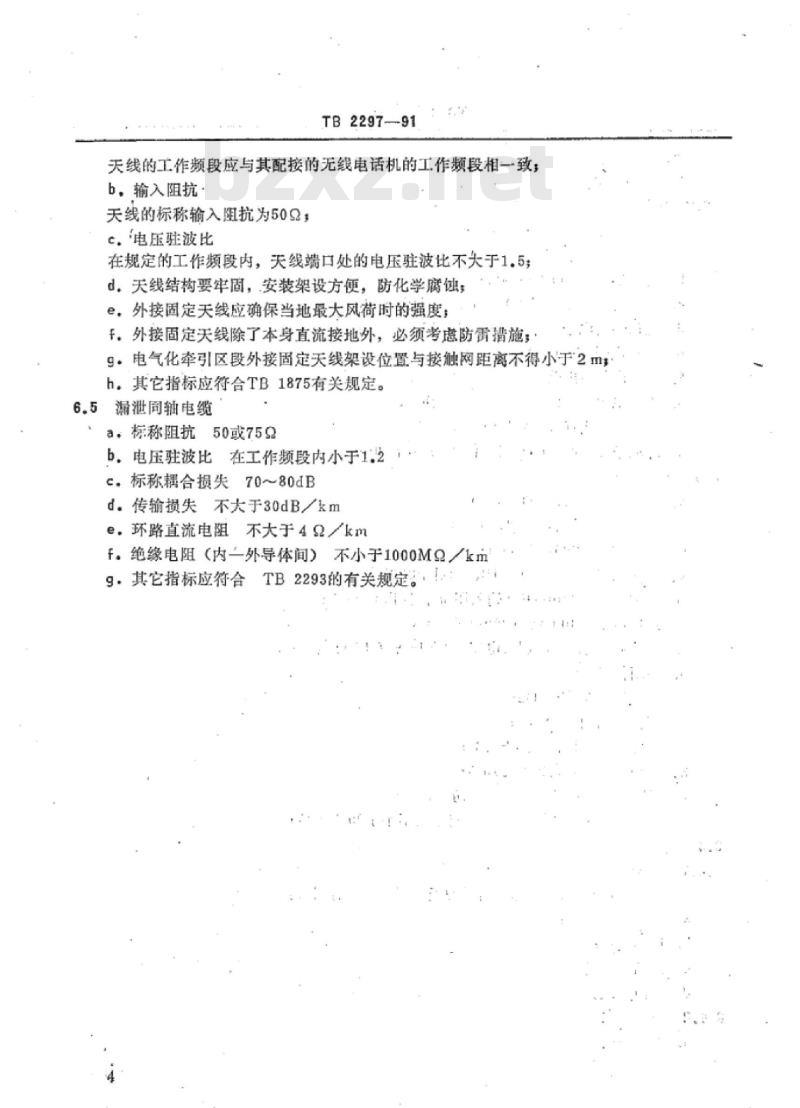

天线的工作频段应与其配接的无线电话机的工作频段相一致；b：输入阻抗
天线的标称输入抗为502；
c.“电压驻波比
在规定的工作频段内，天线端口处的电压驻波比不大于1.5d。天线结构要牢固，安装架设方便，防化学腐蚀e外接固定天线应确保当地最大风荷时的强度：F：外接固定天线除了本身直流接地外，必须考虑防需措施：9·电气化牵引区段外接固定天线架设位置与接触网距离不得小于2m；h其它指标应符合TB1875有关规定。6.5漏泄同轴电缆
a：标称阻抗50或752
b。电压驻波比在工作频段内小于1.2c.标称耦合损失70～80dB
d。传输损失不大于30dBkm
e.环路直流电阻不大于42km
f。绝缘电阻（内一外导体间）不小于1000MQkm9其它指标应符合TB2293的有关规定。防护部
TB2297-91
附景A
工务施工防护联络无线通信设备组成示意图(参考件）
通活校
（驻站联务）
车茹遂转室
图A用于一般平原区段
转接分机
无线电话机
通话柱旁设备柜
工地防护贸
通话程旁设备柜
名用有
防护总机
（驻站联络员）
车站运转室
附加说明：
通话柱
转接分机
无线电话机
分起器
了射频电缆
漏泄同轴电缆
图A2用于山区、多隧道区段
本标准出铁道部标准计量研究所归口。本标准由上海铁道学院和铁道部科学研究院通号所负责起草。隧道
本标准主要起草人：顾理敏、陈渔源、聂美声钱度铭，宣福毅。5
充线电话机
