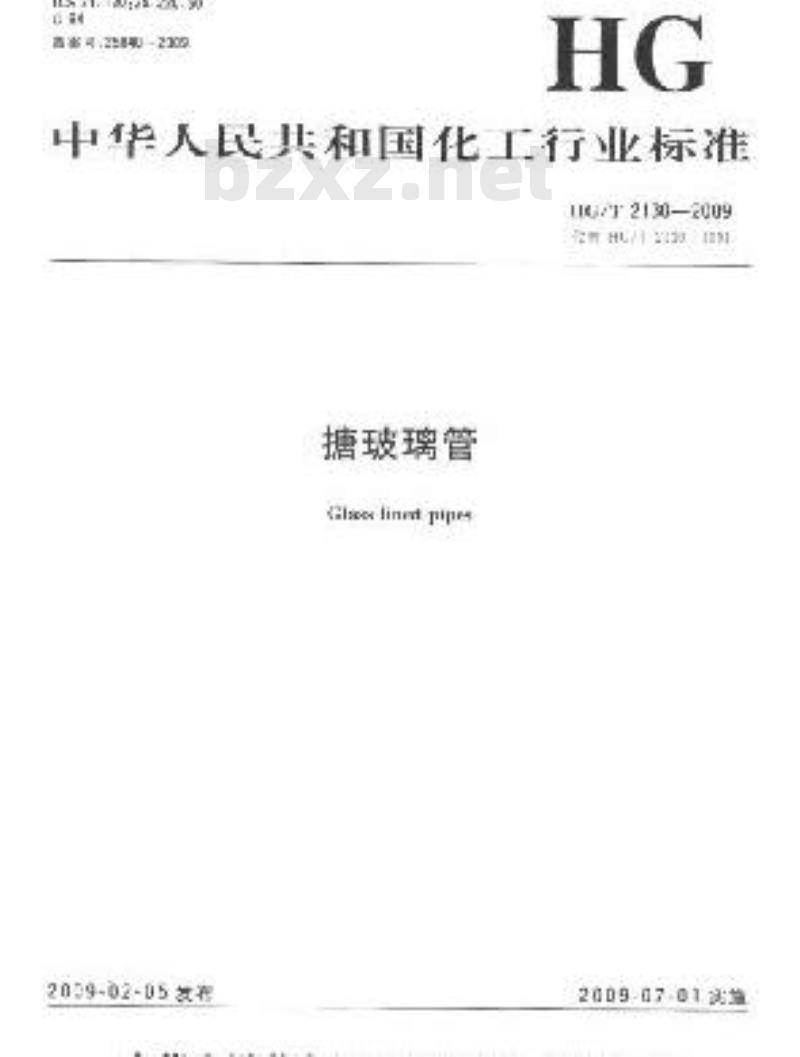

中华人民共和国化工行业标准
1G/T: 2130—2009
塘玻璃管
Glaer linrd pipes
2009-02-05找我
2009-07-01538
中华人民共和国工业和信总化部发布前言

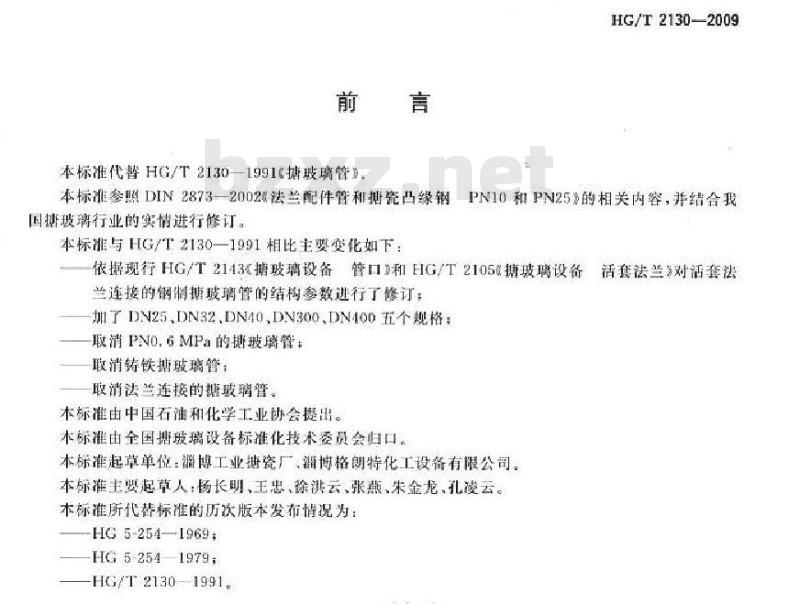

本标准代替HG/T2130-1991C塘玻璃管。HG/T21302009
本标准参照DIN2873-2002法兰配件管和据瓷凸缘钢PN10和PN25》的相关内容，并结合我国携玻璃行业的实情进行修订。本标准与HG/T2130-1991相比主要变化如下：依据现行HG/T2143搏玻璃设备管口和HG/T2105α携玻璃设备活套法兰》对活套法兰连接的钢制携玻璃管的结构参数进行了修订：加了DN25.DN32、DN40.DN300,DN400五个规格：取消PNO.GMPa的糖玻离管
取消铸铁塘玻璃管：
联消法兰连接的糖玻璃管。
本标准由中国石油和化学工业协会提出。本标准由全国携玻璃设备标准化技术委员会归口。本标准起草单位：滑博工业糖瓷厂淄博格朗特化工设备有限公司。本标准主婴起草人：杨长明王忠，徐洪云张燕、朱金龙，孔凌云。本标准所代替标准的历次版本发布情况为：HG5-254-1969:
HG5254-1979:
HG/T 2130-1991,
YYKAONrKAca
1范围
塘玻璃管
本标规定了塘玻璃管的型式基本参数，尺寸及技术要求。HG/T 2130-2009
本标准适用于公称压力不大于1.0MPa，设计温度高于一20℃至200℃的携玻璃管，2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注月期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 1804
一般公差未注公差的线性和角度尺寸公差GB/T5782六角头螺栓
GB/T61701型六角螺母
HG/T2105塘玻璃设备活套法兰
HG/T2432搏玻璃设备技术条件
3型式、基本参数及主要尺寸www.bzxz.net

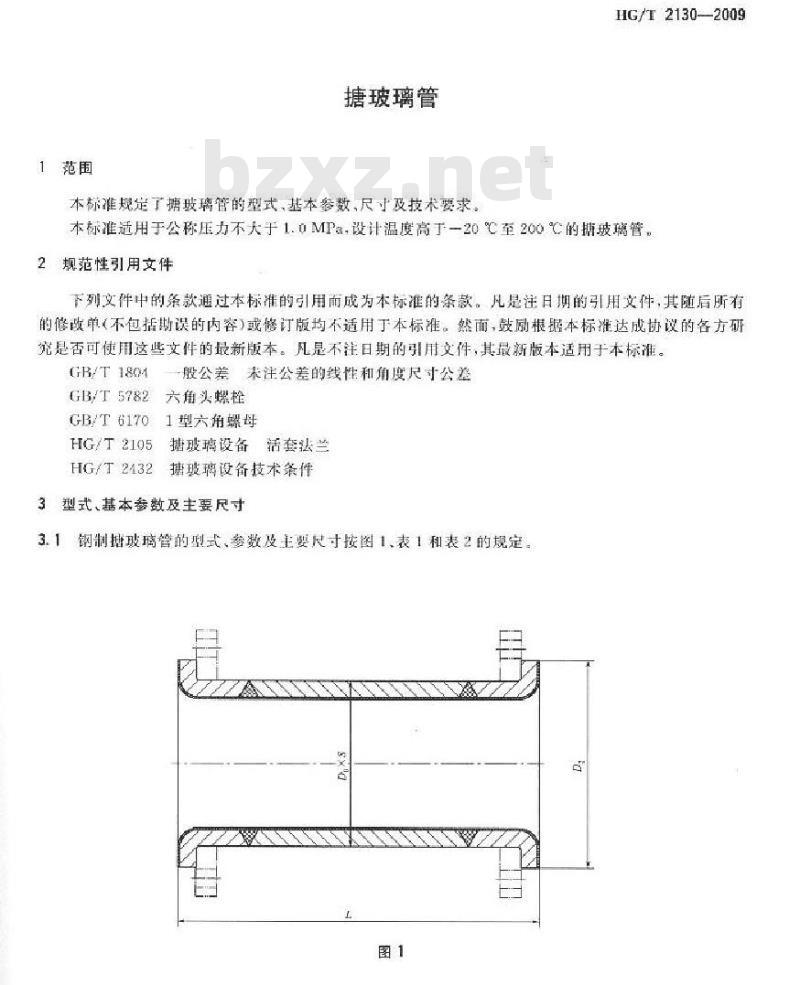

3.1钢制据玻璃管的型式、参数及主要尺寸按图1表1和表2的规定。图1
HG/T2130-2009

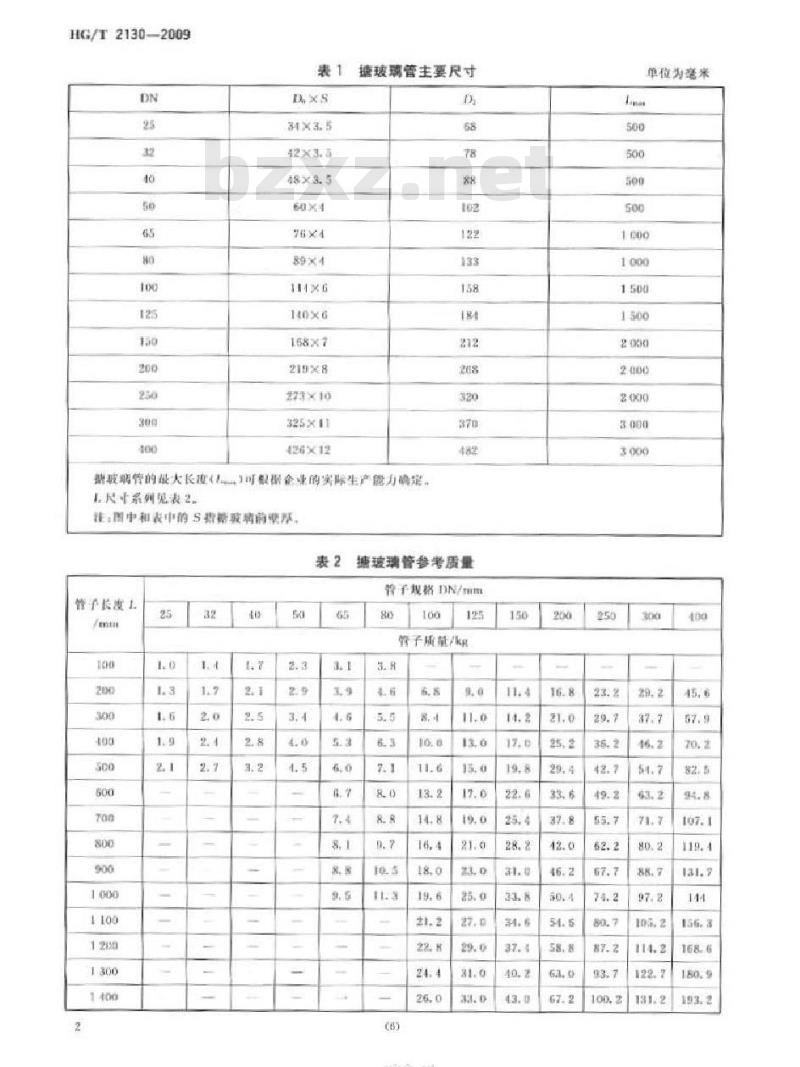

273x10
426X12
塘玻璃管主要尺寸
期玻纳情的最大长度瑞可银最企业的实际生产能力确定1R十系列见表2.
生国中和表中的S费期玻请前业厚表2
管产长度L
糖玻璃管参考质量
曾子规格DN/mm
管子质量/cg
FTKAONTKACa
Sg，器
单位为意来
管子长度己
注：表中参考质最不包括活套法益质量：3.2
标记示例：
表2（续）
普子规格DN/mm
管子质量/kg
PN为1.0MPa，DN为50mm，长度为200mm的搏玻离管，其标记为管PN1.0DN50-200HG/T2130-2009技术要求
携玻璃管的材料设计制造、检验和验收应符合HG2432的规定200
HG/T2130-2009
4.2加工面未注公差尽寸的公差等级按GB/T1804现定的m级·非加工面未注公差尺寸的公差等级按e级。
塘玻璃管长度工的允许偏差接表3规定4.3
表3塘玻璃管长度偏差
长度范围！
充许偏基
>120~300
携玻离管所配活套法兰技HG/T2I05选用。230Q1000
单位为毫来
21000~3000
4.5活套法兰连接用媒栓、螺母和垫片分别按GB/T5782、GB/T6170和有关标准选用。4.6
势玻璃管水压试验压力按1.5MPa进行试验。5出厂文件、包装，运输和购存
5.1产品应附有装箱单、产品合格证和产品使用说明书。5.2搬动和运输时禁止碰撞
5.3外露糖玻聘面用软物包扎固。5. 4
产品应存放在室内，不允许露天存放或堆置
