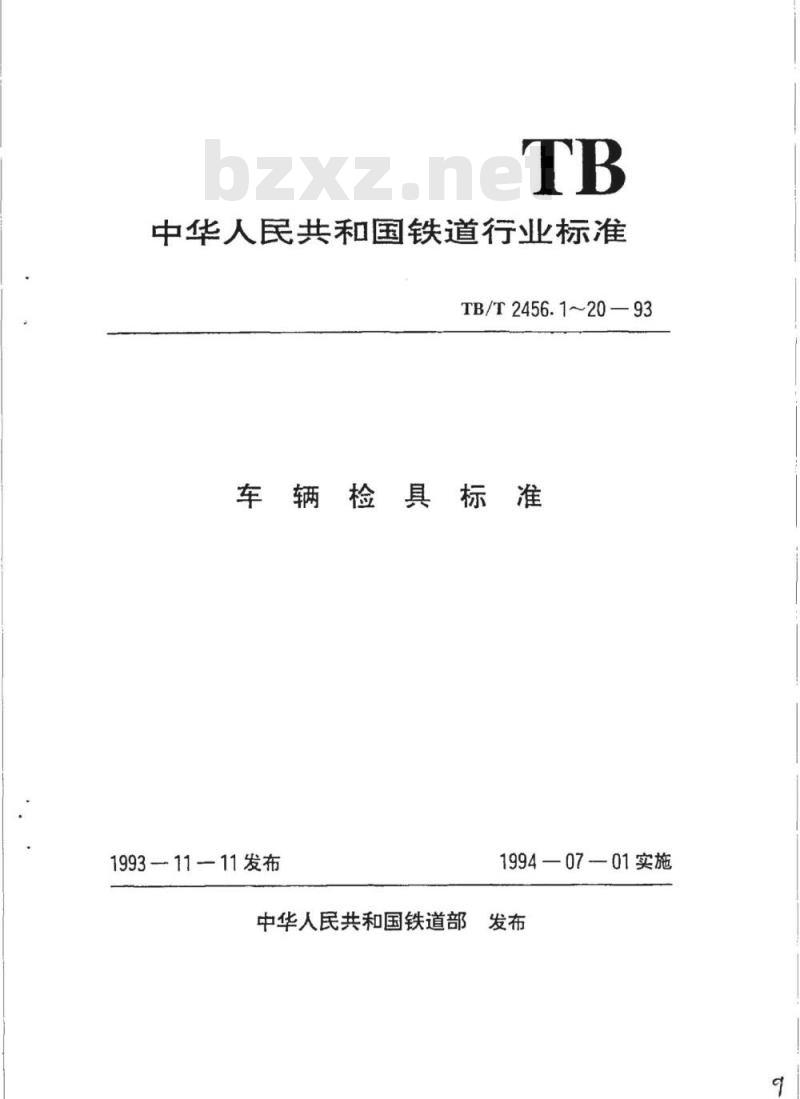

【TB铁路运输标准】 车辆检具标准

中华人民共和国铁道行业标准
TB/T2456.1~20—93
车辆检具标准
1993-11—11发布
1994—07—01实施
中华人民共和国铁道部发布
中华人民共和国铁道行业标准

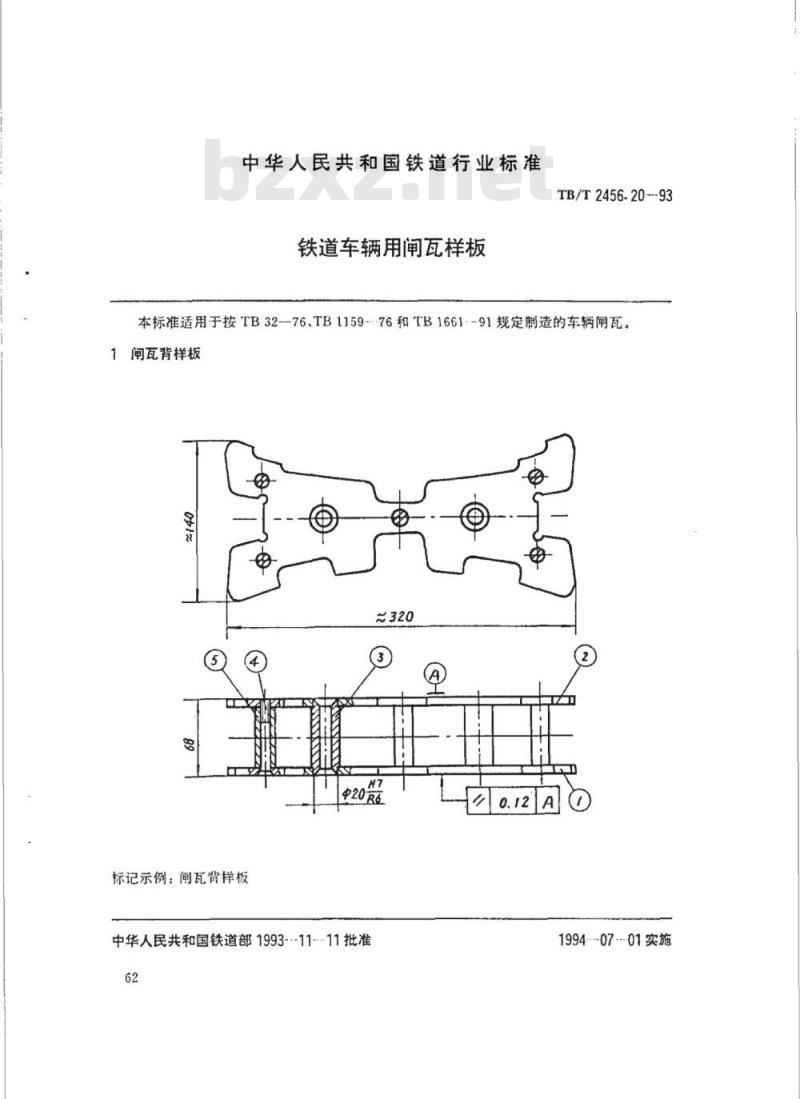

铁道车辆用闸瓦样板
TB/T2456-20--93
本标准适用于按TB3276、TB1159-76和TB1661-91规定制造的车辆闸瓦。1闸瓦背样板
中208
标记示例：闸瓦背样板
中华人民共和国铁道部1993---11-11批准62
1994--07-01实施
GB68--85
TB/T2456.20---93
板体()
样板体（二)
定位销
螺钉M6X70
详①装配时件导5应选用间时加工的套简。数督
Q235-A
Q235-A
Q235--A
1.1量规测量面不应有锈迹、毛刺、黑斑、划痕等明显影响外观和影响使用质盘的缺陷。其它表面不应有锈蚀和裂纹。
1.2测量工作面硬度为HRC5565。1.3非工作面棱边倒钝或倒圆。
1.4在适当位罩刻印样板名称、用途代号、制造厂名称（或代号）和定检标记。1.5表面发蓝。

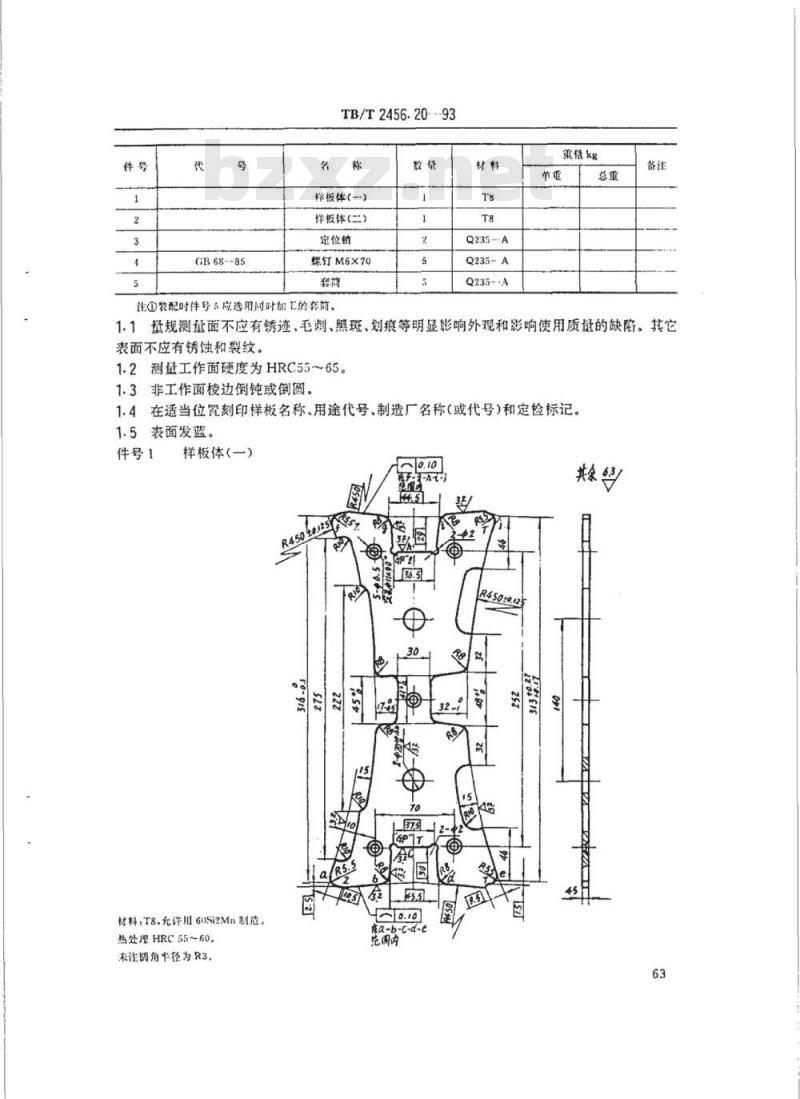

件号1
样板体（一）
材料，T8.充许用60Si2Mn制造
热处理HRC55~60
未注纳角牛径为R3.
在a-b-c-d-e
范围内
R450线25

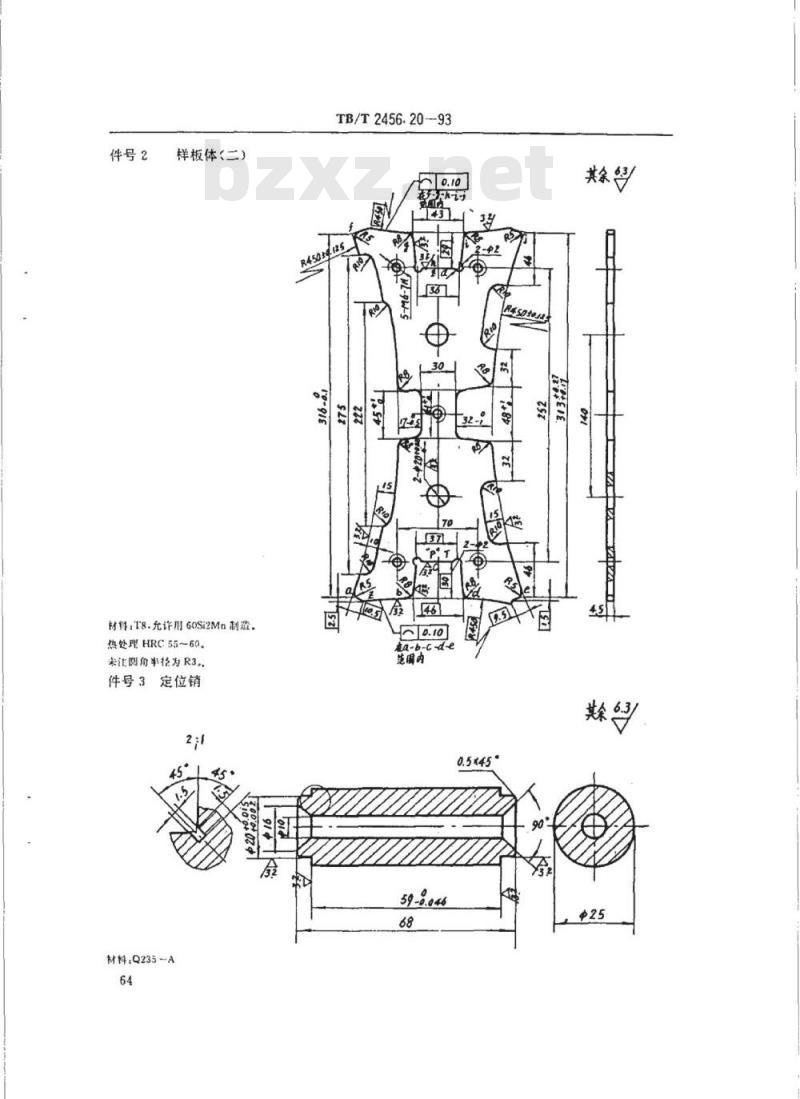

件号2
样板体（二）
材料：T8.充许用60Si2Mn制造，热处理HRC55~60
来注肉角半径为R3
件号3定位销
材料：Q235--A
TB/T2456.20--93

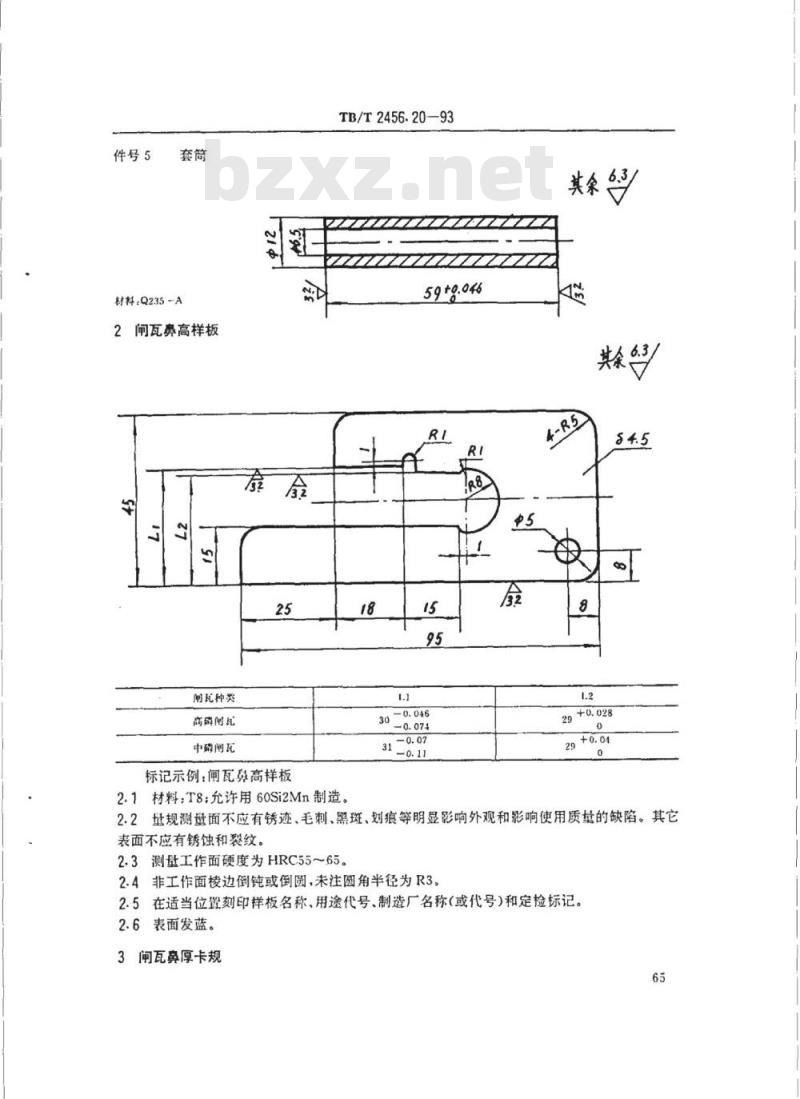

件号5
材料：Q235-A
2闸瓦鼻高样板
用瓦种类
高群附记
中醇阐瓦
标记示例：闸瓦鼻高样板
TB/T2456.20—93
2.1材料：T8；允许用60Si2Mn制造。2.2规测盘面不应有锈迹、毛刺、黑斑、划痕等明显影响外观和影响使用质量的缺陷。其它表面不应有锈蚀和裂纹。
2.3测量工作面硬度为HRC55～65。2.4非工作面棱边倒钝或倒圆，未注圆角半径为R3。2.5在适当位置刻印样板名称、用途代号、制造厂名称(或代号)和定检标记。2.6表面发蓝。
3闸瓦鼻厚卡规
TB/T2456.20--93
2-中2
标记示例：闸瓦（中磷）泉厚卡规3.1材料：T8；允许用60Si2Mn制造55
共余3
3.2规测盘面不应有锈迹、毛刺、黑斑、划痕等明显影响外观和影响使用质量的缺陷。其它表面不应有锈蚀和裂纹。
3.3测基工作面硬度为HRC55~65。3.4非工作面棱边倒钝或倒圆，未注圆角半径为R3。3.5在适当位暨刻印样板名称、用途代号、制造厂名称（或代号)和定检标记。3.6表面发蓝。
4闸瓦鼻孔塞规
标记示例：闸瓦（高磷）象孔塞规4.1材料：T8；允许用60Si2Mn制造。4.2量规测量面不应有锈迹、毛刺、黑斑、划痕等明显影响外观和影响使用质量的缺陷。其它表面不应有锈蚀和裂纹。
TB/T2456.2093
4.3测量工作面硬度为HRC55～65。4.4非工作面棱边倒钝或倒圆，未注圆角半径为R34.5在适当位置刻印样板名称、用途代号、制造厂名称（或代号）和定检标记。4.6表面发蓝。
5闸瓦背校对样板
标记示例：阐瓦瓦背校对样板。件号
GB119--85
GB70--85
样报体
铸4C4X20
螺钉M6X20
Q235-A
量量kgwww.bzxz.net
5.1样板表面不应有锈蚀、毛刺、黑斑、划痕等明显影响外观和能响使用质盘的缺陷。其它表面不应有锈蚀和裂纹。
5.2测量工作面硬度为HRC40～45。5.3非工作面梭边倒钝或倒圆。
5.4在适当位置刻印样板名称、用途代号、制造厂名称（或代号）和定检标记。5.5表面发蓝。
件号1
材料：45
样板体
热处理HRC30~35
件号2
材料：Q235-A
t-b-ceo
TB/T 2456.2093
2-桂销孔中4H8(t8.018)
其众63
附加说明，
TB/T2456.20—93
本标准由铁道部戚墅堰机车车辆工艺研究所归口。本标准由铁道部威墅堰机车车辆工艺研究所和北京铁路局太原机车车辆配件厂负资起本标准主要起草人傅作人、大用、李志杰。69
