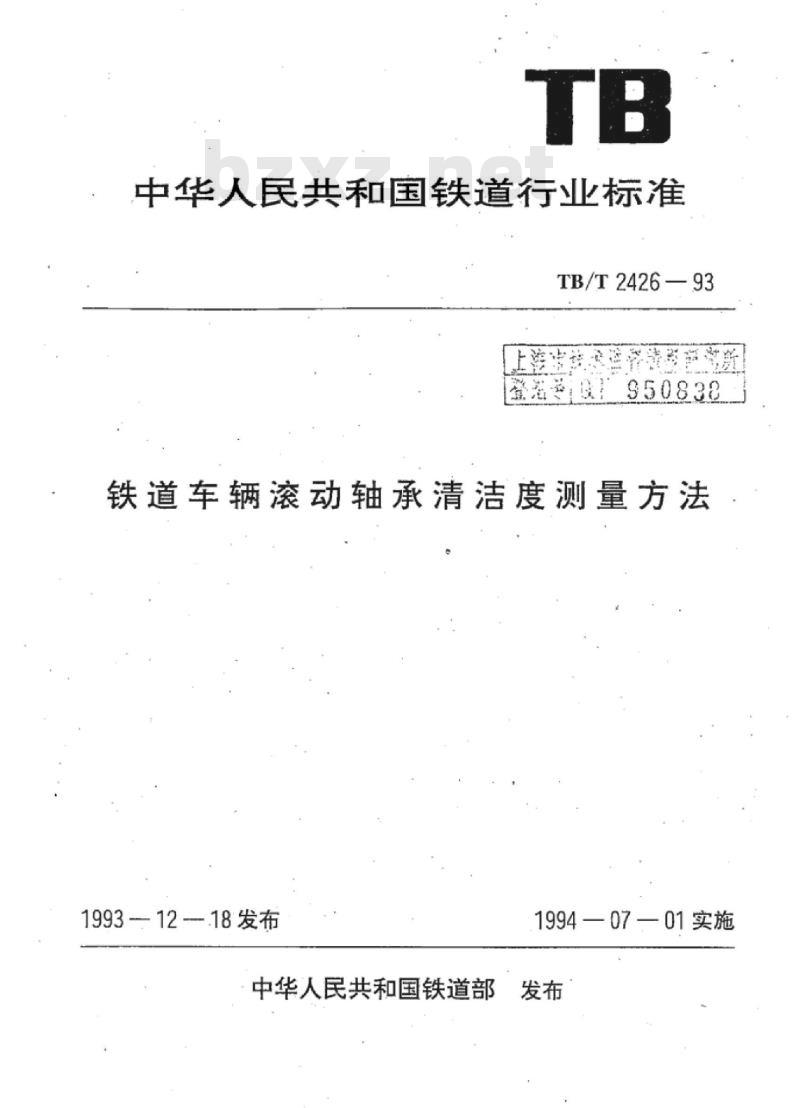

中华人民共和国铁道行业标准
TB/T2426—93
上海欢通影留所
话0：950838
铁道车辆滚动轴承清洁度测量方法1993-12-.18发布
1994—07—01实施
中华人民共和国铁道部发布
中华人民共和国铁道行业标准

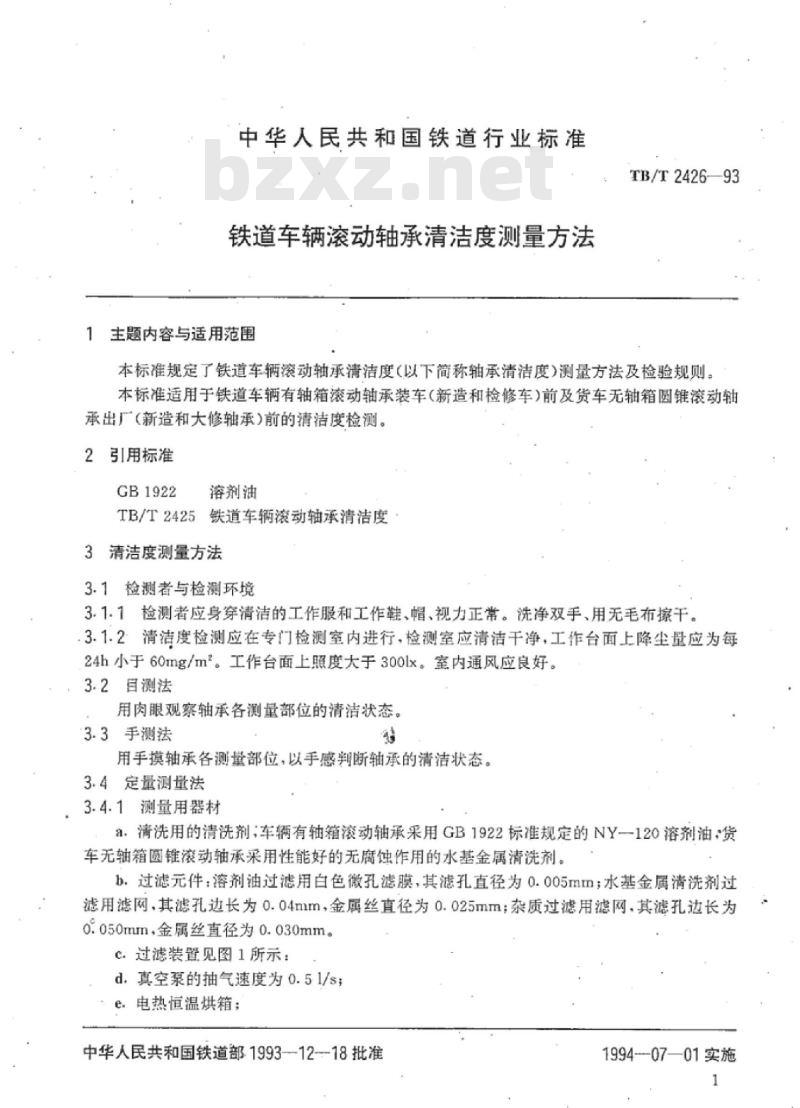

铁道车辆滚动轴承清洁度测量方法1主题内容与适用范围
TB/T2426—93
本标准规定了铁道车辆滚动轴承清洁度（以下简称轴承清洁度）测量方法及检验规则本标准适用于铁道车辆有轴箱滚动轴承装车（新造和检修车）前及货车无轴箱圆锥滚动轴承出厂（新造和大修轴承）前的清洁度检测。2引用标准
GB1922
溶剂油
TB/T2425铁道车辆滚动轴承清洁度3清洁度测量方法
3.1检测者与检测环境
3.1.1检测者应身穿清洁的工作服和工作鞋、帽、视力正常。洗净双手、用无毛布擦干。3.1.2清洁度检测应在专门检测室内进行，检测室应清洁干净。工作台面上降尘量应为每24h小于60mg/m。工作台面上照度大于300lx。室内通风应良好。3.2目测法
用肉眼观案轴承各测量部位的清洁状态。3.3手测法
用手摸轴承各测量部位，以手感判断轴承的清洁状态。3.4定量测量法
。3.4.1测量用器材
a.清洗用的清洗剂；车辆有轴箱滚动轴承采用GB1922标准规定的NY-120溶剂油：货车无轴箱圆锥滚动轴承采用性能好的无腐蚀作用的水基金属清洗剂。b.过滤元件：溶剂油过滤用白色微孔滤膜，其滤孔直径为0.005mm；水基金属清洗剂过滤用滤网.其滤孔边长为0.04mm?金属丝直径为0.025mm；杂质过滤用滤网，其滤孔边长为0.050mm.金属丝直径为0.030mm。C.过滤装置见图1所示：
d.真空泵的抽气速度为0.51/s；e.电热恒温烘箱：
中华人民共和国铁道部1993-12-18批准1994--07—01实施
TB/T2426--93
f.放大率大于40倍的带刻度显微镜：g：感量为万分之一克的分析天平：h.玻璃称量瓶、干燥器、冲洗瓶、注射器及各种带盖容器：1.白色尼龙刷及其它常用工具。漏斗
粉滤的清洗剂
藜皮塞
啵滤瓶
滤过的清洗剂

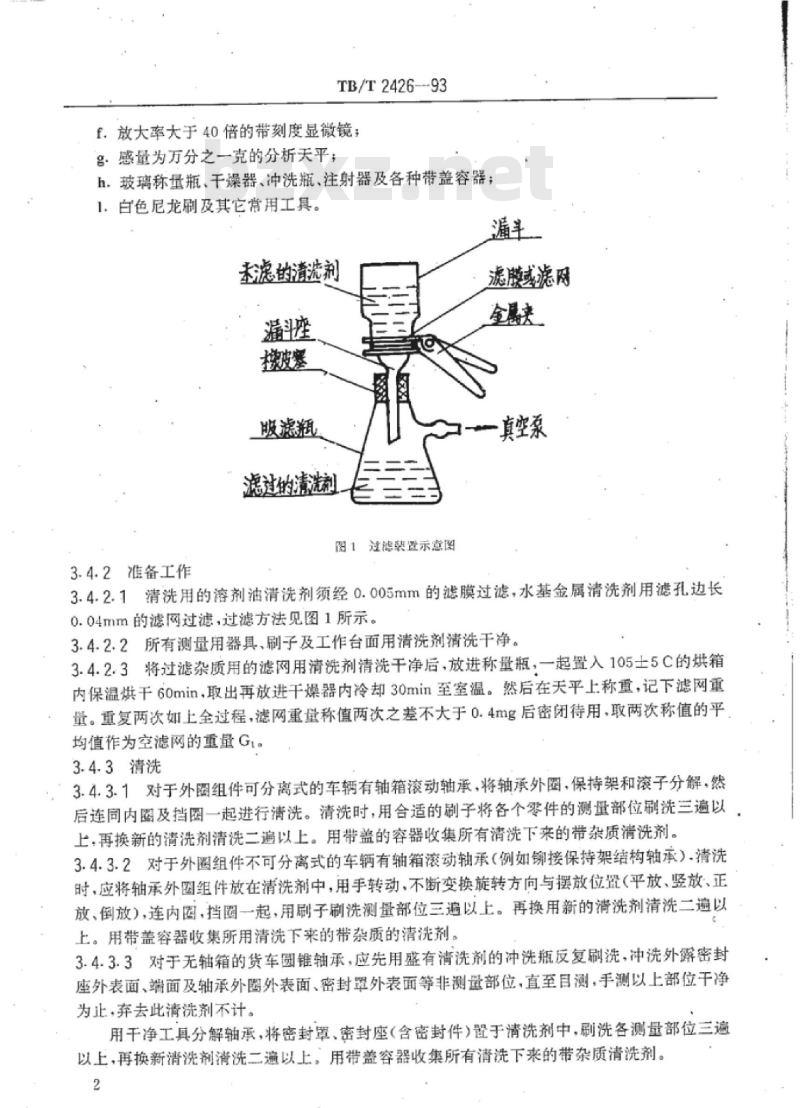

图1过湾装置示意图
滤股或滤网
全属来
直空案
3.4.2准备工作
3.4.2.1清洗用的溶剂油清洗剂须经0.005mm的滤膜过滤，水基金属清洗剂用滤孔边长0.04mm的滤网过滤，过滤方法见图1所示。3.4.2.2所有测量用器具、刷子及工作台面用清洗剂清洗干净。3.4.2.3将过滤杂质用的滤网用清洗剂清洗干净后，放进称量瓶，一起置入105士5C的烘箱内保温烘干60min，取出再放进干媒器内冷却30min至室温。然后在天平上称重，记下滤网重量。重复两次如上全过程，滤网重量称值两次之差不大于0.4mg后密闭待用.取两次称值的平均值作为空滤网的重量GI。
3.4.3清洗
3.4.3.1对于外圈组件可分离式的车辆有轴箱滚动轴承，将轴承外圈，保持架和滚子分解。然后连同内国及挡因一起进行清洗。清洗时，用合适的刷子将各个零件的测量部位刷洗三遍以上，再换新的清洗剂清洗二遍以上。用带盖的容器收集所有清洗下来的带杂质清洗剂。3.4.3.2对于外圈组件不可分离式的车辆有轴箱滚动轴承（例如铆接保持架结构轴承）.清洗时，应将轴承外圈组件放在清洗剂中，用手转动，不断变换旋转方向与摆放位置（平放、竖放、正放、倒放），连内图，挡圈一起，用刷子刷洗测量部位三遍以上。再换用新的清洗剂清洗二遍以上。用带盖容器收集所用清洗下来的带杂质的清洗剂。3.4.3.3对于无轴箱的货车圆锥轴承，应先用盛有清洗剂的冲洗瓶反复刷洗，冲洗外露密封座外表面、端面及轴承外圈外表面、密封罩外表面等非测量部位，直至目测，手测以上部位干净为止，弃去此清洗剂不计。
用干净工具分解轴承，将密封罩、密封座（含密封件）置于清洗剂中，刷洗各测量部位三遍以上，再换新清洗剂清洗二遍以上。用带盖容器收集所有清洗下来的带杂质清洗剂。2
TB/T2426—93

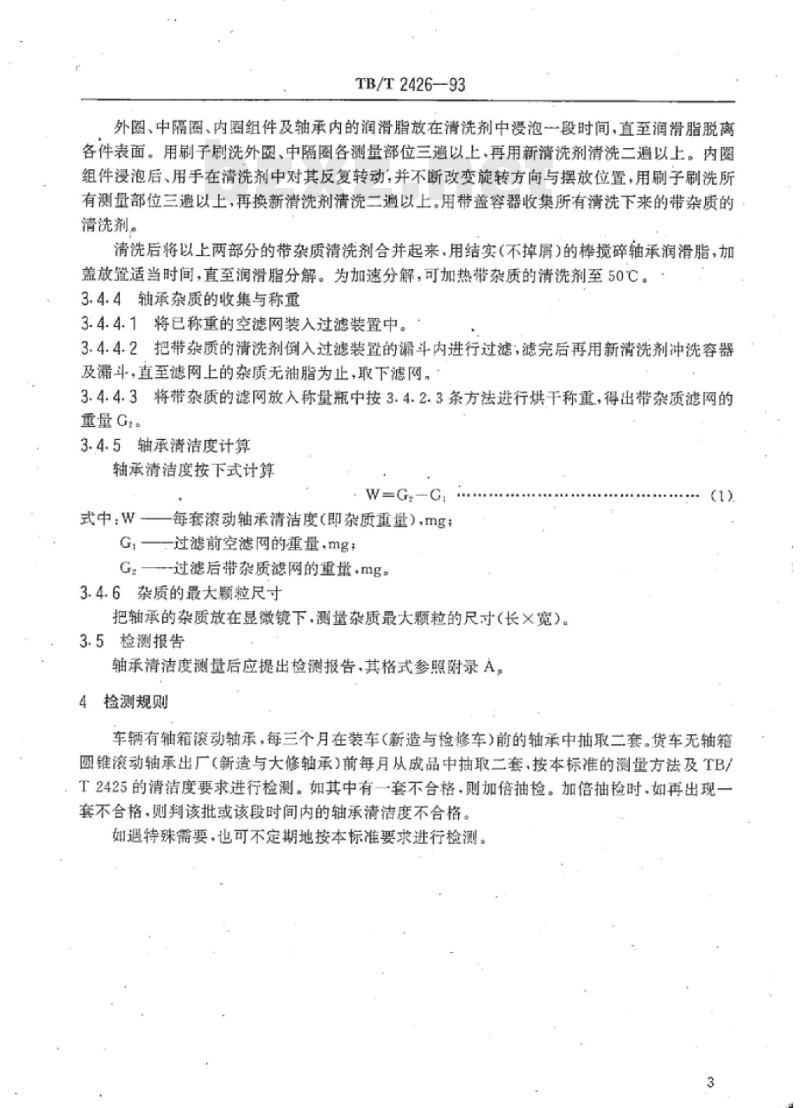

外图，中隔图、内图组件及轴承内的润滑脂放在清洗剂中浸泡一段时间，直至润滑脂脱离各件表面。用刷子刷洗外圈、中隔图各测量部位三遍以上，再用新清洗剂清洗二遍以上。内圈组件浸泡后，用手在清洗剂中对其反复转动：并不断改变旋转方向与摆放位置，用刷子刷洗所有测量部位三遍以上，再换新清洗剂清洗二遍以上。用带盖容器收集所有清洗下来的带杂质的清洗剂。
清洗后将以上两部分的带杂质清洗剂合并起来。用结实（不掉屑）的棒搅碎轴承润滑脂，加盖放置适当时间，直至润滑脂分解。为加速分解，可加热带杂质的清洗剂至50℃。3.4.4轴承杂质的收集与称重
3.4.4.1将已称重的空滤网装入过滤装置中。3.4.4.2把带杂质的清洗剂倒入过滤装置的漏斗内进行过滤，滤完后再用新清洗剂冲洗容器及漏斗，直至滤网上的杂质无油脂为止，取下滤网，3.4.4.3将带杂质的滤网放入称量瓶中按3.4.2.3条方法进行烘干称重，得出带杂质滤网的重量G2。www.bzxz.net
3.4.5轴承清洁度计算
轴承清洁度按下式计算
.W=G-Gi
每套滚动轴承清洁度（即杂质重量）mg：式中.w
G，一-过滤前空滤网的重量，mg:G.—过滤后带杂质滤网的重量.mg。3.4.6杂质的最大颗粒尺寸
把轴承的杂质放在显微镜下，测量杂质最大颗粒的尺寸（长×宽）。3.5检测报告
轴承清洁度测量后应提出检测报告.其格式参照附录A。4检测规则
车辆有轴箱滚动轴承，每三个月在装车（新造与检修车）前的轴承中抽取二套。货车无轴箱锥滚动轴承出厂（新造与大修轴承）前每月从成品中抽取二套，按本标准的测量方法及TB/，T2425的清洁度要求进行检测。如其中有一套不合格.则加倍抽检。加倍抽检时.如再出现一套不合格，则判该批或该段时间内的轴承清洁度不合格。如遇特殊需要，也可不定期地按本标准要求进行检测。A1
TB/T2426-93

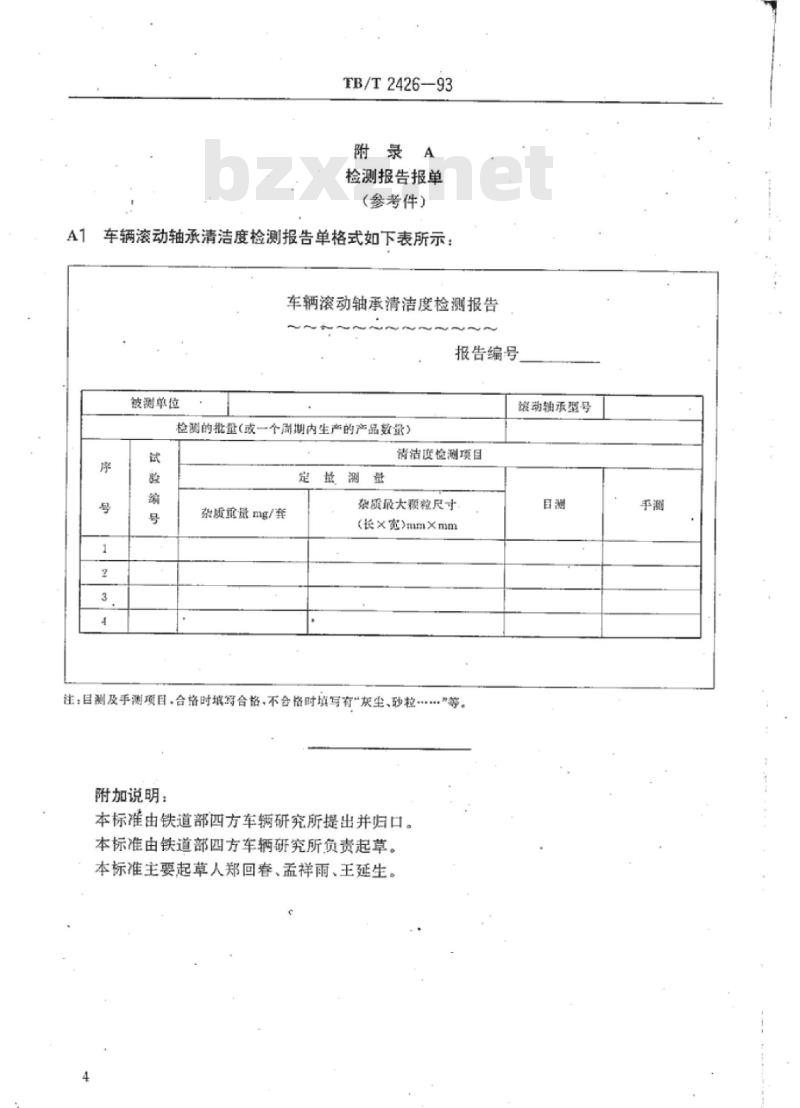

附录A
检测报告报单
（参考件）
车辆滚动轴承清洁度检测报告单格式如下表所示：车辆滚动轴承清洁度检测报告
报告编号
被测单位
检测的批量（或一个周期内生产的产品数量）序
杂质重置mig/套
定止测量
清洁度检测项目
杂质最大颗粒尺寸
长x宽）mmxmm
注.目测及手测项目.合格时填写合格，不合格时填写有\灰尘、砂粒\等附加说明：
本标准由铁道部四方车辆研究所提出并归口。本标准由铁道部四方车辆研究所负责起草。本标准主要起草人郑回春、孟祥雨、王延生。潍动轴承型号
