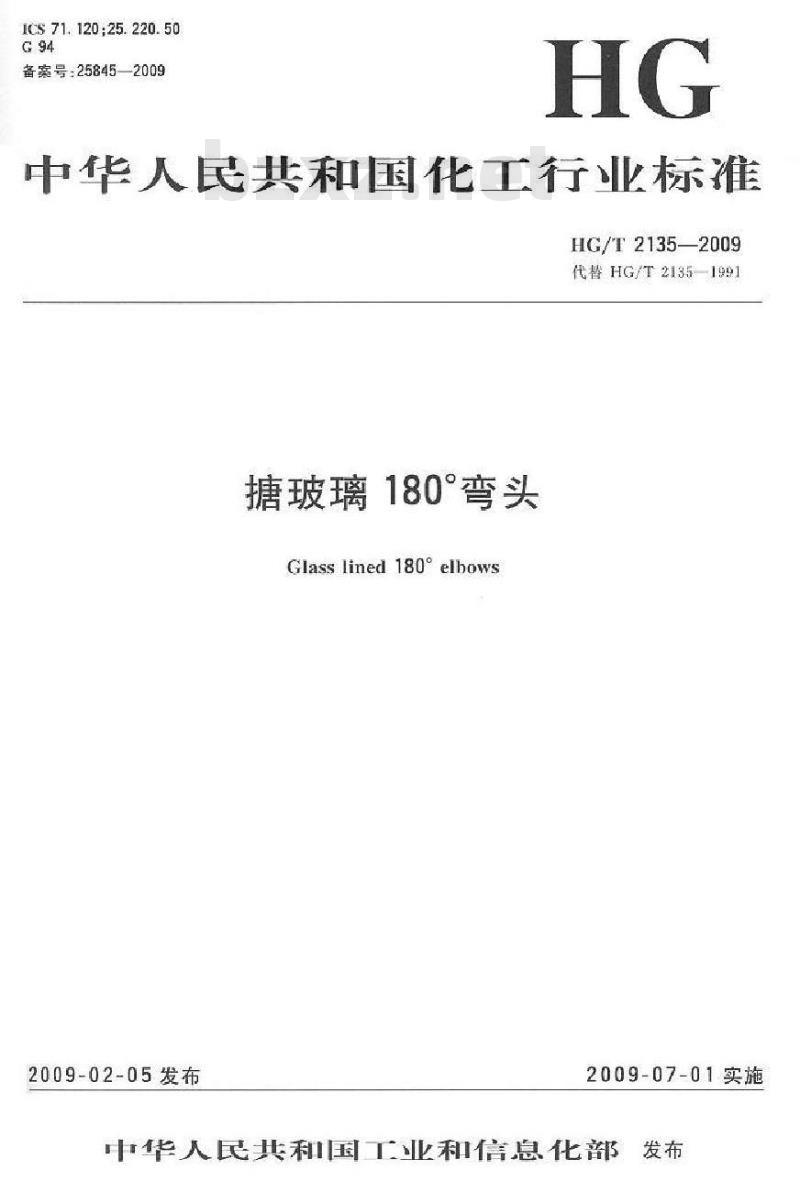

【HG化工标准】 搪玻璃 180° 弯头

1CS71.120;25.220.50
备案号：258452009
中华人民共和国化工行业标准
HG/T2135—2009
代替HG/T21351991
糖玻璃180°弯头
Glasslined180°elbows
2009-02-05发布
2009-07-01实施
中华人民共和国业和信息化部发布前言

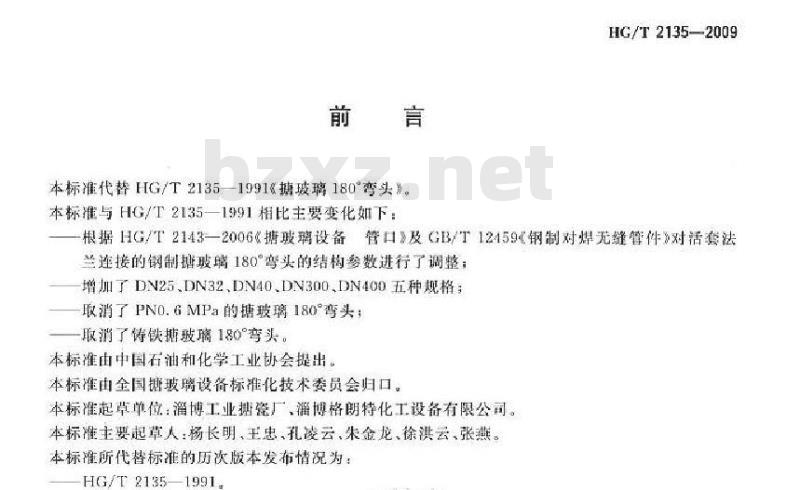

本标准代替HG/T2135-1991&搏玻璃180°弯头》。本标准与HG/T2135一1991相比主要变化如下：HG/T2135—2009
一根据HG/T2143一2006携玻璃设备管口》及GB/T12459《钢制对焊无缝管件》对活套法兰连接的钢制提玻聘180弯头的结构参数进行了调整：增加了DN25、DN32、DN40、DN300、DN400五种规格：取消了PN0.6MPa的糖玻璃180°弯头：一取消了诗铁搏玻璃180°弯头。本标准中中国石油和化学工业协会提出，本标准由全国糖玻璃设备标准化技术委员会归口。本标准起草单信灌博工业捷瓷厂博格期特化工设备有限公司本标准主要起草人：杨长明，王忠，孔凌云、朱金龙、徐洪云、张燕。本标准所代替标准的历次版本发布情况为：HG/T2135—1991
rKAONKAa

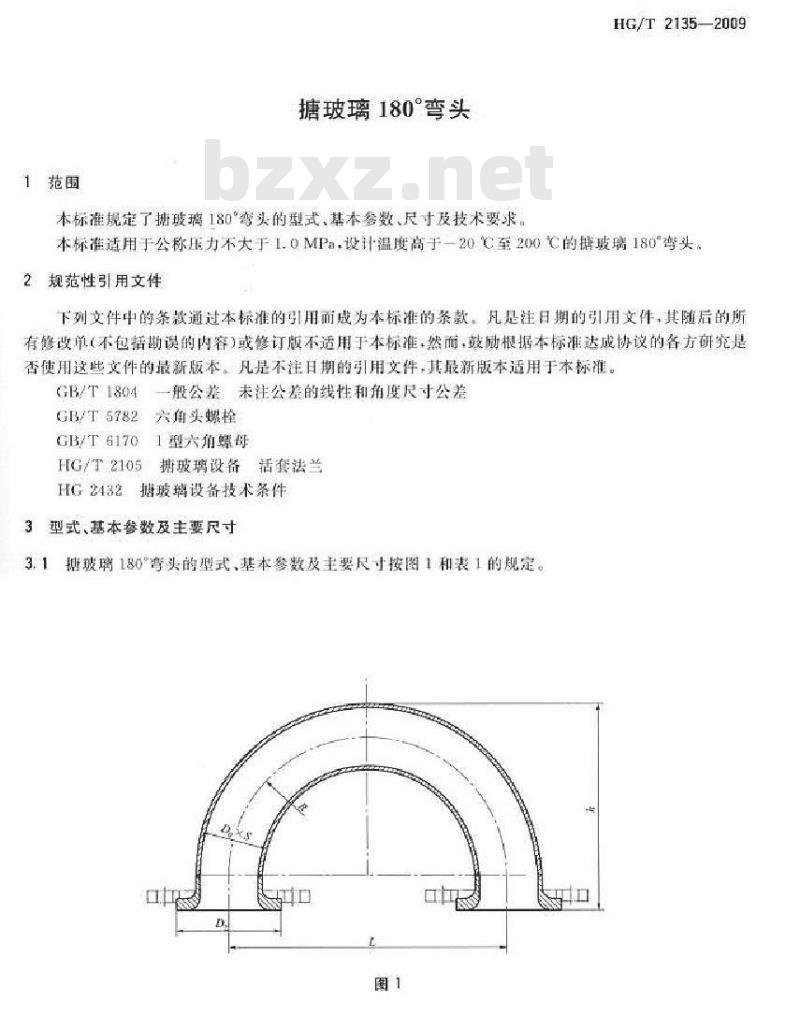

1范围
塘玻璃180°弯头
本标准规定了携玻璃180弯头的型式。基本参数，尺寸及技术要求。HG/T2135-—2009
本标准适用于公称压力不大于1.0MPa，设计温度高于一20℃至200的携玻璃180弯头。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的所有修改单（不包括期误的内容）或修订版不适用于本标准然而，鼓励根据本标准达成协议的各方研究是否使用这此文件的最新版本，凡是不注日期的引用文件其最新版本适用于本标准。GB/T1804二般公差未注公差的线性和角度尺寸公差GB/T5782六角头螺栓
GB/T61701型六角螺母
HG/T2105据玻璃设备活套法兰
HG2432据玻璃设备技术条件
3型式、基本参数及主要尺寸
3.1据玻璃180°弯头的型式、基本参数及主要尺寸按图1和表1的规定。D
HG/T2135—2009

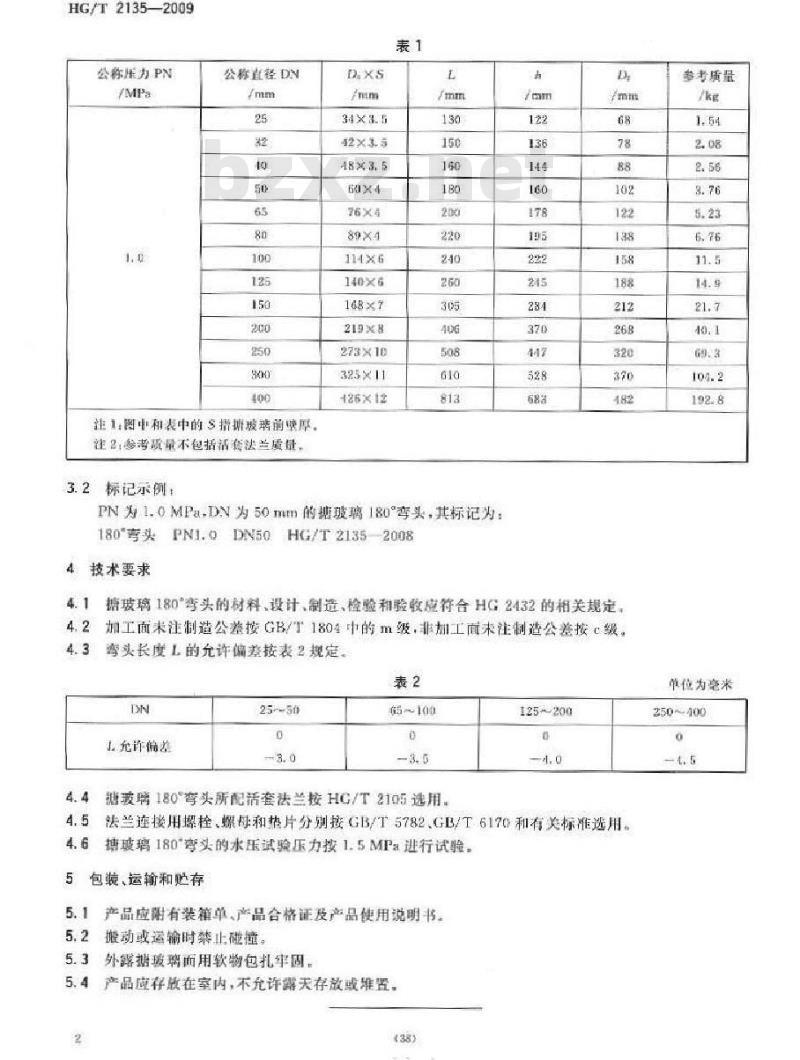

公称压力PN
公称直经DN
注图中和表中的S指据玻璃前睡屏注2，参考质量不包括活套法兰质量，3.2标记示例：
168×7
273x10
325x11
126×12
PN为1.0MPa.DV为50mm的搏玻璃180°李头，其标记为：180弯头PNI.0DN50HG/T213520084技术要求
4.1据玻璃180弯头的材料，设计、制造，检验和验收应符合HG2432的相关规定，4.2加工面未注制造公差按GB/T1804中的m级，非加工面末注制造公差按c级。4.3李头长度L的允许确差按表2规定表2
上充许偏差
65~100
糖玻聘180弯头所配活套法兰按HG/T2105选用125200
法兰连接用摄栓，螺时和垫片分别按GB/T5782.GB/T6170和有美标准选用。携玻璃180变头的水压试验压力按1.5MPa进行试验，5包装、运输和贴存免费标准bzxz.net
5.1产品应有装箱单，产品合格证及产品使用说明书5.2搬动或运输时禁止碰撞
5.3外露据玻璃面用软物包扎牢固，5.4产品应存就在室内，不允许露天存放或堆置。2
TIKAONKAca-
参考质量
单位为毫来
250400
