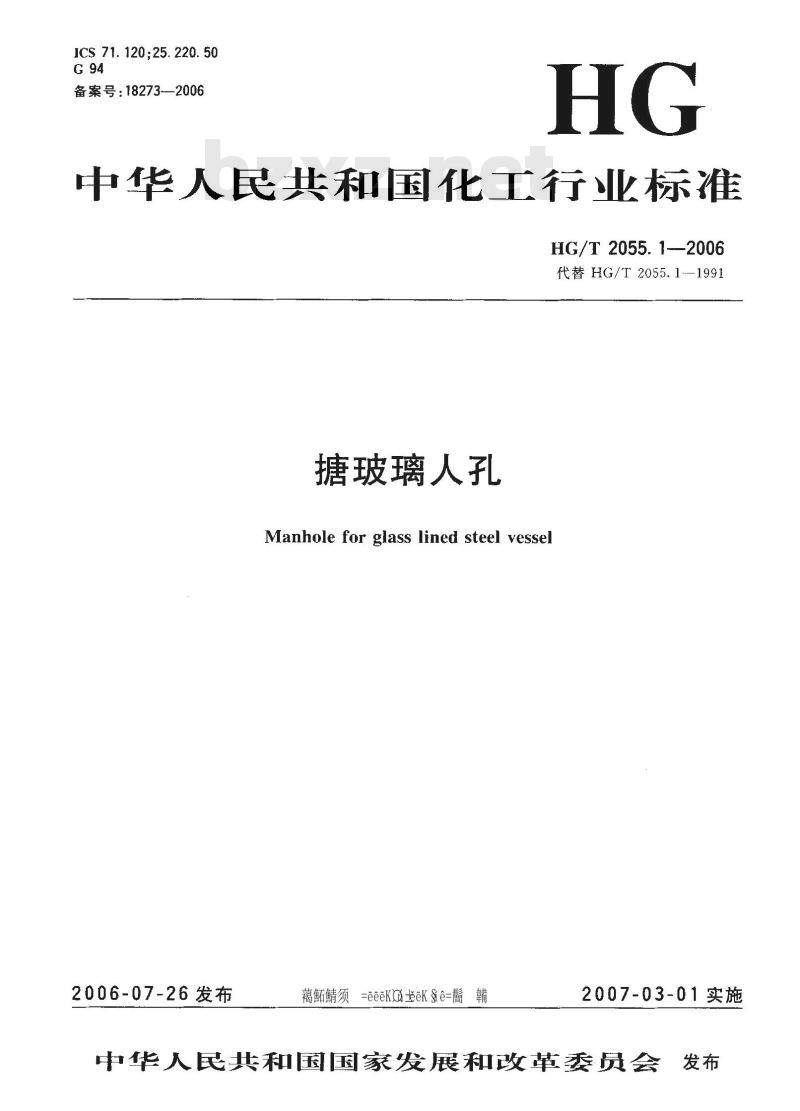

【HG化工标准】 搪玻璃人孔

JCS71.120;25.220.50
备案号：18273—2006
中华人民共和国化工行业标准
HG/T2055.1-—2006
代替HG/T2055.1--1991
塘玻璃人孔
Manhole for glass lined steel vessel2006-07-26发布
须=eeekeké=
2007-03-01实施
中华人民共和国国家发展和改革委员会发布前言

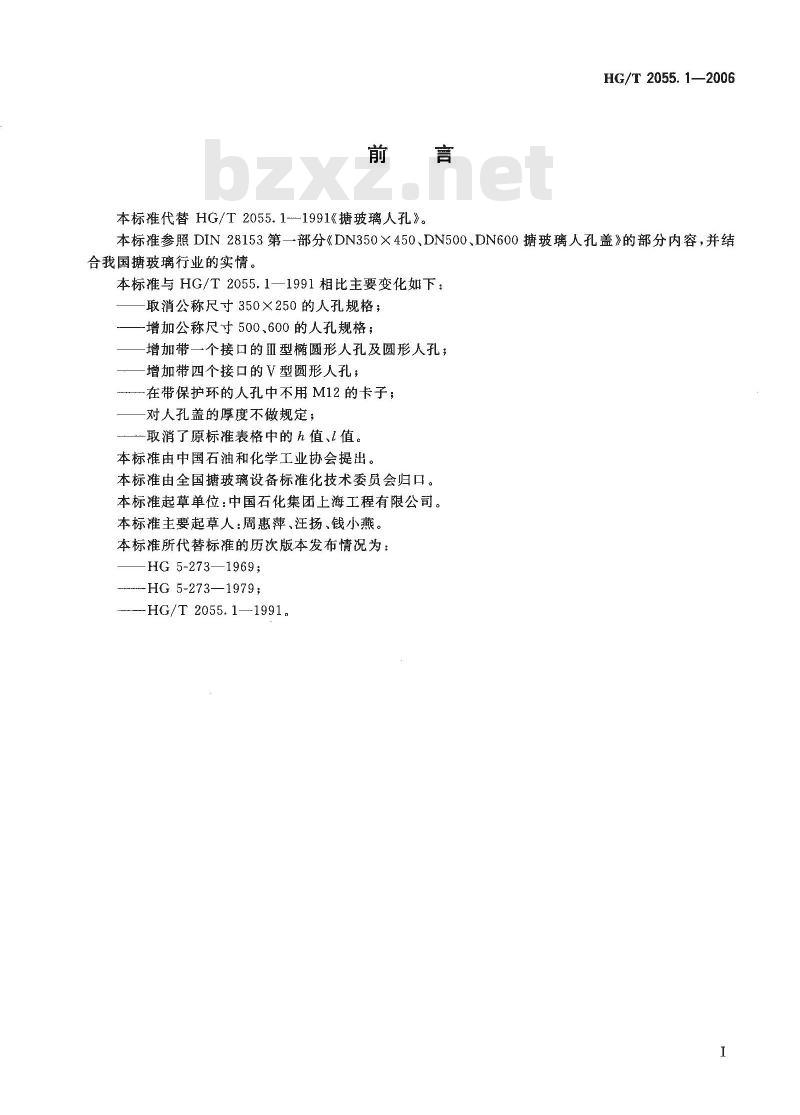

本标准代替HG/T2055.1--1991《糖玻璃人孔》。HG/T2055.1—2006
本标准参照DIN28153第一部分《DN350X450、DN500、DN600塘玻璃人孔盖》的部分内容，并结合我国携玻璃行业的实情。
本标准与HG/T2055.1—1991相比主要变化如下：取消公称尺寸350×250的人孔规格；增加公称尺寸500、600的人孔规格；-增加带一个接口的Ⅲ型椭圆形人孔及圆形人孔；增加带四个接口的V型圆形人孔，一在带保护环的人孔中不用M12的卡子；一对人孔盖的厚度不做规定；
取消了原标准表格中的h值、值。本标准由中国石油和化学工业协会提出。本标准由全国塘玻璃设备标准化技术委员会归口。本标准起草单位：中国石化集团上海工程有限公司。本标准主要起草人：周惠萍、汪扬、钱小燕。本标准所代替标准的历次版本发布情况为：HG5-273—1969;
-HG 5-273—1979;
HG/T2055.1—1991。
1范围
塘玻璃人孔
本标准规定了糖玻璃人孔的型式、基本参数、主要尺寸及技术要求。HG/T2055.1—2006
本标准适用于公称压力小于或等于1.0MPa，设计温度高于一20℃、低于或等于200℃的糖玻璃人孔。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 91开口销
GB/T882销轴
4一般公差未注公差的线性和角度尺寸公差GB/T 1804
HG/T2143塘玻璃设备管口
HG/T2050塘玻璃设备垫片
HG/T2054玻璃设备卡子
HG2432糖玻璃设备技术条件
3型式、基本参数及主要尺寸

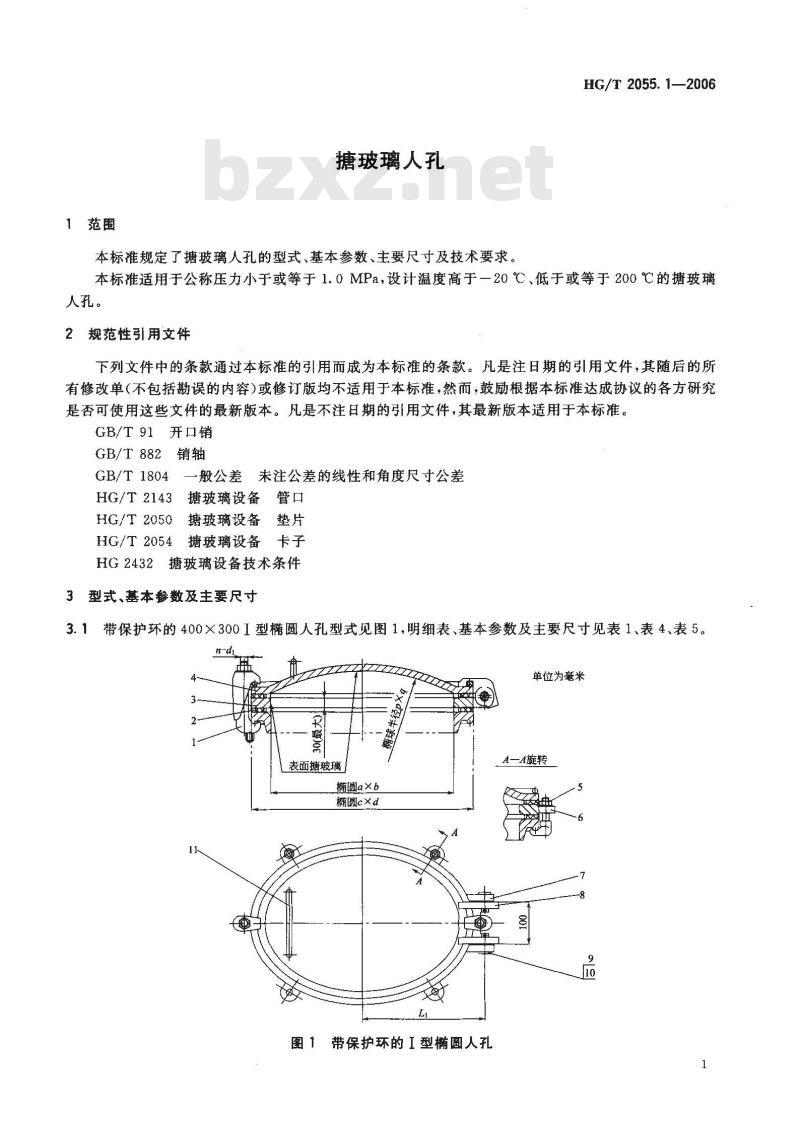

3.1带保护环的400×300I型椭圆人孔型式见图1，明细表、基本参数及主要尺寸见表1、表4、表5。n-d
表面塘玻璃
植圆axb
椭圆e×d
图1带保护环的I型椭圆人孔
单位为毫米
A—A旋转
HG/T2055.1-2006
标准号
HG/T 2054
HG/T2050
GB/T882
GB/T 91
保护环
人孔盖
卡钩支耳
盖轴耳
开口销
符合HG2432
符合HG2432
Q235-A·F
Q235-A·F
Q235-A·F
Q235-A
Q215-A或Q235-A
Q235-A·F
按介质要求
塘玻璃
塘玻璃
材料不作规定

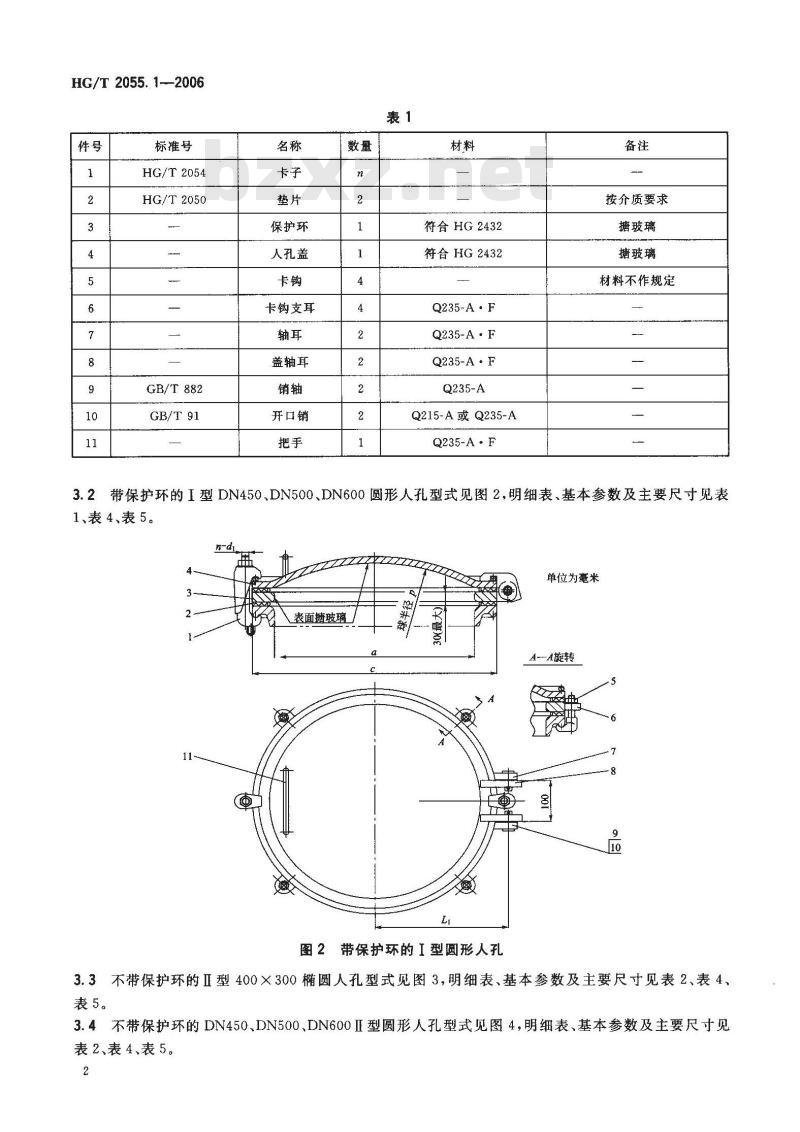

3.2带保护环的I型DN450、DN500、DN600圆形人孔型式见图2，明细表、基本参数及主要尺寸见表1表4表5。
单位为毫米bZxz.net
【表面玻璃
图2带保护环的I型圆形人孔
A-A旋转

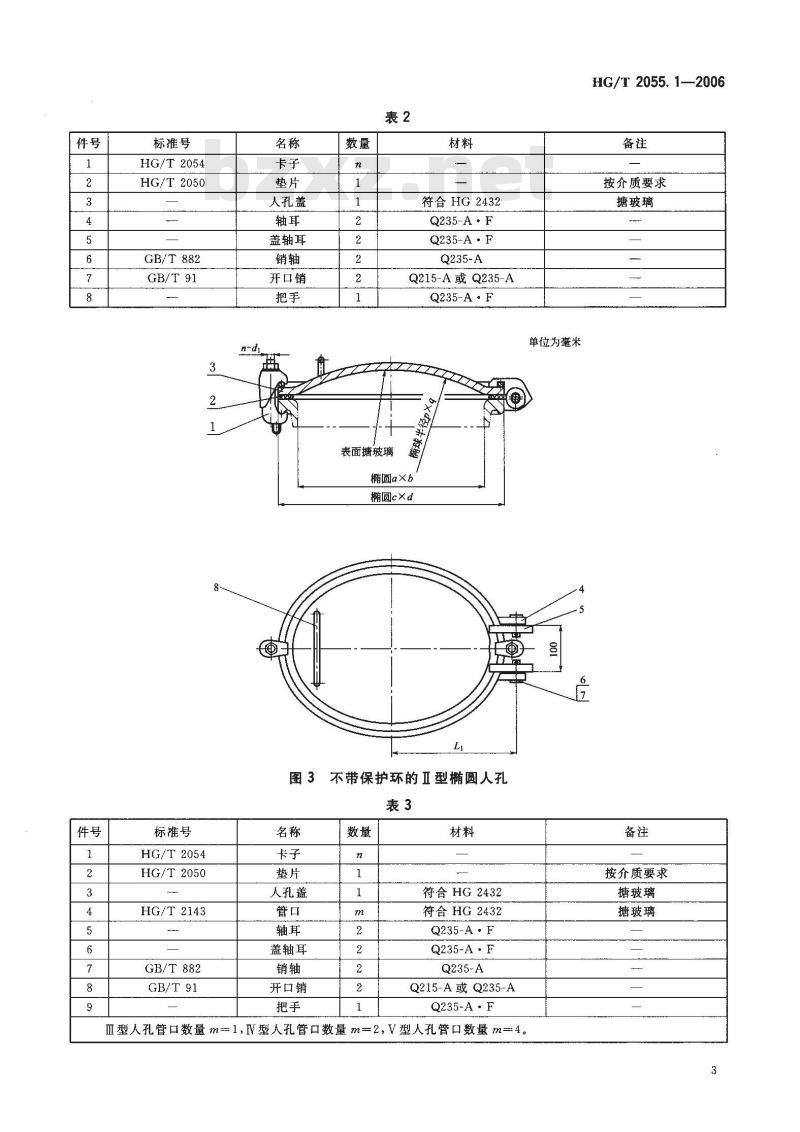

3.3不带保护环的Ⅲ型400×300椭圆人孔型式见图3，明细表、基本参数及主要尺寸见表2、表4、表5。
3.4不带保护环的DN450、DN500、DN600Ⅱ型圆形人孔型式见图4，明细表、基本参数及主要尺寸见表2、表4、表5。
标准号
HG/T2054
HG/T 2050
GB/T 882
GB/T 91
标准号
HG/T2054
HG/T 2050
HG/T 2143
GB/T882
GB/T 91
人孔盖
盖轴耳
开口销
符合HG2432
Q235-A·F
Q235-A·F
Q235-A
Q215-A或Q235-A
Q235-A·F
表面塘玻璃
椭圆axb
椭圆c×d
图3不带保护环的Ⅱ型椭圆人孔
人孔盖
盖轴耳
开口销
符合HG2432
符合HG2432
Q235-A·F
Q235-A·F
Q235-A
Q215-A或Q235-A
Q235-A·F
Ⅱ型人孔管口数量m=1，V型人孔管口数量m=2，V型人孔管口数量m=4单位为毫米
HG/T2055.1—2006
按介质要求
塘玻璃
按介质要求
塘玻璃
塘玻璃
HG/T 2055. 1--2006
表面瓣玻璃
图4不带保护环的Ⅱ型圆形人孔
表面玻璃
椭圆a×b
椭圆cxd
单位为毫米
单位为毫米
图5不带保护环、带一个接口的Ⅲ型椭圆人孔HG/T 2055. 1—2006
3.5不带保护环、带-个接口的400×300Ⅲ型椭圆人孔型式见图5，明细表、基本参数及主要尺寸见表3、表4、表5。
3.6不带保护环、带一个接口的DN450Ⅲ型圆形人孔型式见图6，明细表、基本参数及主要尺寸见表3、表4、表5。
3.7不带保护环、带两个接口的400×300V型椭圆人孔型式见图7，明细表、基本参数及主要尺寸见表3、表4、表5。
3.8不带保护环、带两个接口的DN450、DN500、DN600IV型圆形人孔型式见图8，明细表、基本参数及主要尺寸见表3、表4、表5。
3.9不带保护环、带四个接口的DN500、DN600V型圆形人孔型式见图9，明细表、基本参数及主要尺寸见表3、表4、表5。
注：带接口的人孔也可采用带保护环的型式，其卡子、卡钩、卡钩支耳按相应公称规格人孔的要求dNr
表面玻璃
单位为毫米
图6不带保护环、带一个接口的Ⅲ型圆形人孔表4
公称压力
PN/MPa
公称尺寸
400X300
尺寸/mm
HG/T 2055. 1—2006
公称压力
PN/MPa
塘玻璃人孔标记为：
表面玻璃
椭圆axb
椭圆cxd
单位为毫米
不带保护环、带两个接口的V型椭圆人孔表5
公称尺寸
400×300
400X300
400×300
带保护环人孔
管口①②③④
不带保护环人孔
其中：
示例：
表面玻璃
单位为毫米
图8不带保护环、带两个接口的V型圆形人孔公称压力，用PN××表示，单位为兆帕（MPa）；公称直径，用DN×X或400×300表示，单位为毫米（mm）；型式.用I、I、I、IV、V表示；
-标准号，HG/T2055.1。
公称压力PN1.0MPa、公称直径DN500mm、不带保护环的塘玻璃人孔，其标记为：管口PN1.0DN500-ⅡHG/T2055.1
公称压力PN0.6MPa、公称尺寸400×300mm、带保护环的玻璃人孔，其标记为：管口PN0.6400×300-IHG/T2055.14技术要求
4.1人孔盖、保护环的材料、设计、制造、检验和验收应符合HG2432的规定。4.2机加工面制造公差按GB/T1804中的m级。4.3人孔应按糖玻璃设备总图或装配图的要求进行耐压试验和气密性试验。5出厂文件、包装、运输和贮存
HG/T2055.1—2006
5.1出厂产品应附有装箱单、产品合格证。产品合格证至少应包括材料的化学成分和力学性能、公称压力、公称直径及主要尺寸等内容。5.2外露塘玻璃面应用软包装材料包扎，装箱时须可靠固定。5.3搬动和运输时应避免碰撞，包装箱不许倒置。HG/T2055.1--2006
表面玻璃
单位为毫米
图9不带保护环、带四个接口的V型圆形人孔5.4产品应存放在室内，不允许露天存放或堆置。8
