【HG化工标准】搪玻璃带视镜人孔

本网站发布时间： 2024-08-26 09:29:28

HG/T2055.2-2007
现行

基本信息

标准号：
HG/T 2055.2-2007
标准名称：
搪玻璃带视镜人孔
标准类别：
化工行业标准(HG)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
970.04 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
玻璃

标准简介/下载

点击下载

标准简介：

HG/T 2055.2-2007.Manhole with glass sight for glass lined steel vessel.
1范围
HG/T 2055.2规定了搪玻璃带视镜人孔的型式、基本参数、主要尺寸及技术要求。
HG/T 2055.2适用于公称压力小于或等于1. 0 MPa,设计温度高于-20℃~ 200℃的搪玻璃容器用带视镜人孔。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后的所有修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
HG/T 2055.1搪玻璃人孔
HG/T 2144搪玻璃设备视镜
HG 2432搪玻璃设备技术条件
3型式、基本参数及主要尺寸
3.1 400X300带视镜带保护环的I型椭圆人孔见图1,明细表、基本参数及主要尺寸见表1、表2。
3.2 DN450 ,DN500 ,DN600带视镜带保护环的I型圆形人孔见图2,明细表、基本参数及主娶尺寸见表1、表2。
3.3 400X 300带视镜不带保护环的I型椭圆人孔见图3,明细表,基本参数及主要尺寸见表1、表2。
3.4 DN450、DN500 、DN600带视镜不带保护环的Il型圆形人孔见图4,明细表、基本参数及主要尺寸见表1、表2.
3.5400X 300带视镜不带保护环、带一个接口的I型椭圆人孔见图5,明细表、基本参数及主要尺寸见表1、表3。
3.6DN450、DN500DN600带视镜不带保护环、带-一个接口的I型圆形人孔见图6,明细表、基本参数及主要尺寸见表1、表3。

标准内容

部分标准内容：

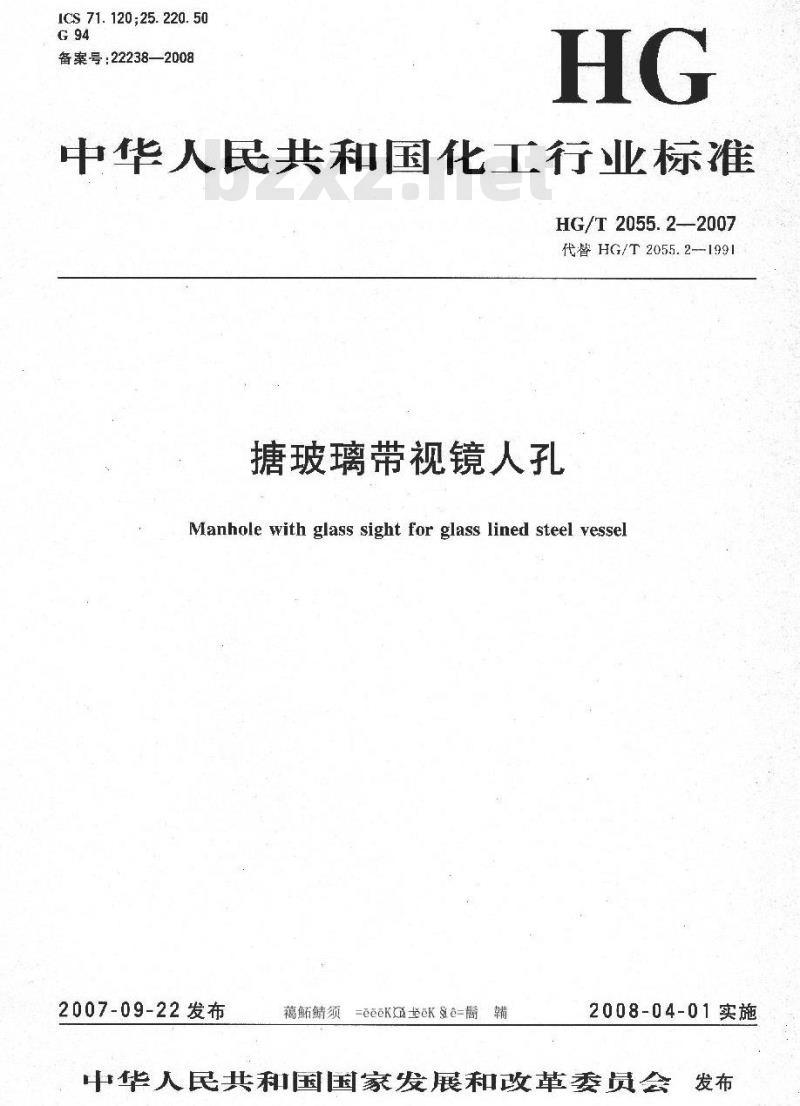

ICS 71. 120 ;25. 220. 50
备案号：22238—2008
中华人民共和国化工行业标准
HG/T2055.2—2007
代替HG/T2055.2-1991
玻璃带视镜人孔
Manhole with glass sight for glass lined steel vessel2007-09-22发布
须eoee
2008-04-01实施
中华人民共和国国家发展和改革委员会发布
HG/T2055.2—2007

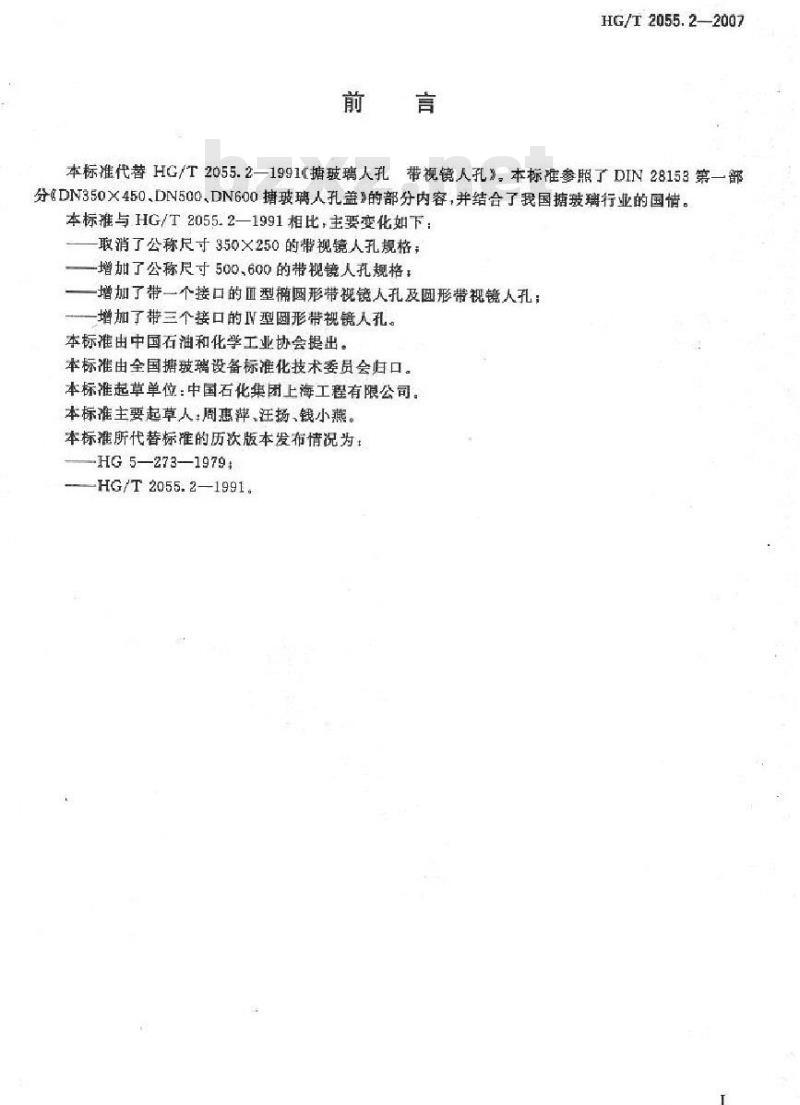

本标准代替HG/T2055.2—1991掂玻璃人孔带视镜人孔》。本标准参照了DIN28153第一部分DN350X450、DN500、DN600塘玻璃人孔盖》的部分内容，并结合了我国摘皱璃行业的国情。本标推与HG/T2055.2一1991相比，主要变化如下：取消了公称尺寸350×250的带视镜人孔规格；增加了公称尺寸500、600的带视镜人孔规格，增加了带一个接口的血型圆形带视镜人孔及团形带视镜人孔：增加了带三个接口的I型圆形带视镜人孔。本标准由中国石油和化学工业协会提出。本标准由全国摘玻璃设备标准化技术委员会归口。本标准起草单位：中国石化集团上海工程有限公司。本标准主要起草人：周惠萍、汪扬、钱小燕。本标准所代替标准的历次版本发布情况为：HG5—273—1979
HG/T2055.2—1991。

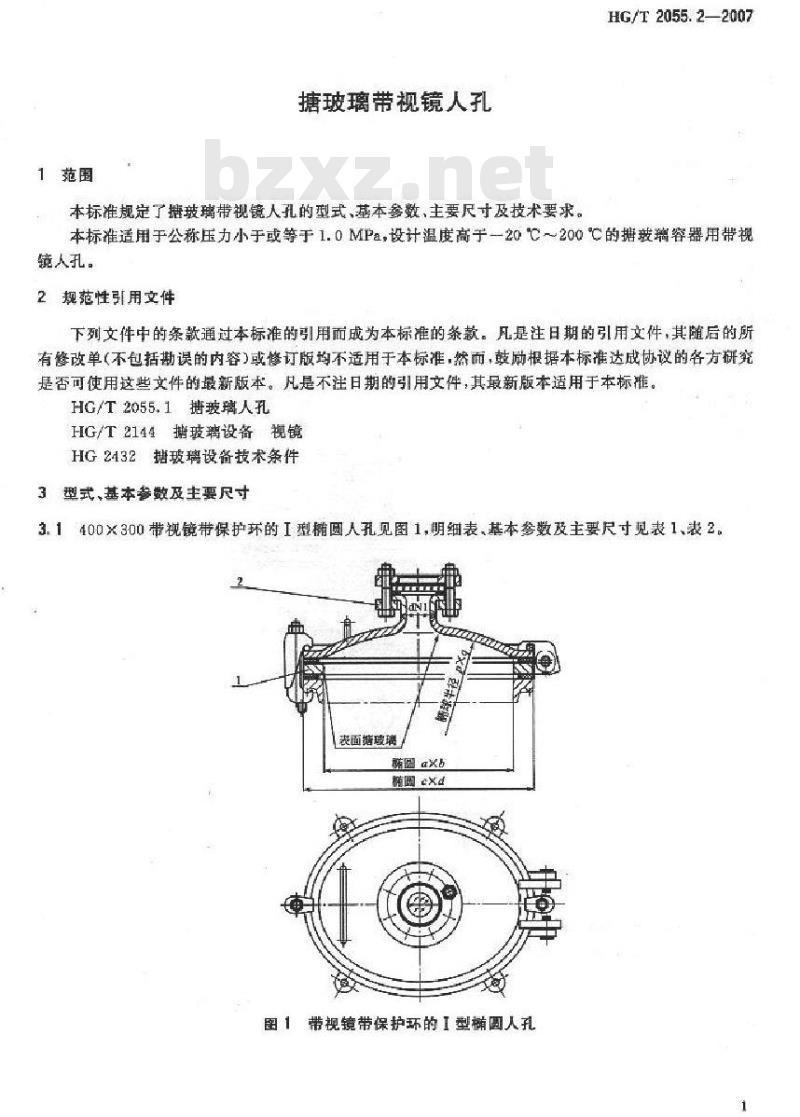

1范围
塘玻璃带视镜人孔
本标准规定了据玻璃带视镜人孔的型式、基本参数，主要尺寸及技术要求。HG/T2055.2—2007
本标准适用于公称压力小于或等于1.0MPa，设计温度高于一20℃～200℃的据璃容器用带视镜人孔。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。HG/T2055.1.玻璃人孔
HG/T2144玻璃设备规镜
HG2432据玻璃设备技术条件
3型式、基本参数及主要尺寸
3.1400X300带视镜带保护环的I型椭圆人孔见图1.明细表，基本参数及主要尺寸见表1.表2。表面掂玻璃
髓圆ax
韩园exd
带视镜带保护环的I型椭圆人孔
HG/T 2055.2—2007
标准号
HG/T 2055.1
HG/T 2144
接需要选取人孔型式和接口尺寸，公称压力PN/MPa
公称尺寸DN/mm
400x300
接人孔标准
按规镜标准
现毓尺寸dN1/mm

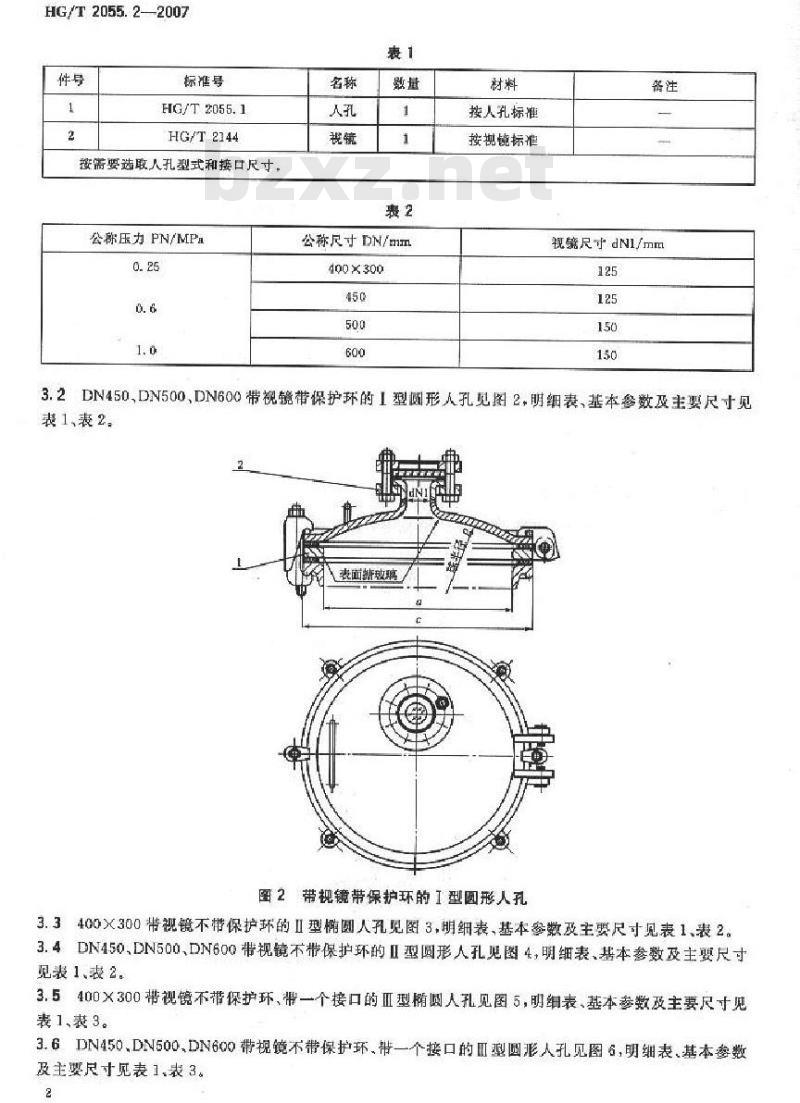

3.2DN450,DN500DN600带视镜带保护环的I型圆形人孔见图2.明细表、基本参数及主要尺寸见表1表2
表面精玻聘
图2带视镜带保护环的I型圆形人孔3.3400×300带视镜不带保护环的Ⅱ型椭圆人孔见图3，明细表，基本参数及主要尺寸见表1、表2。3.4DN450,DN500、DN600带视镜不带保护环的Ⅱ型圆形人孔见图4，明细表、基本参数及主要尺寸见表12.
3.5400×300带视镜不带保护环、带一个接口的Ⅲ型圆人孔见图5，明细表，基本参数及主要尺寸见表1、表3。
3.6，DN450，DN500，DN600带视镜不带保护环，带一个接口的Ⅱ型圆形人孔见图6，明细表，基本季数及主要尺寸见表1、表3
HG/T2055.2--2007
3.7DN500DN600带视镜不带保护环，带三个接口的IV型圆形人孔见图7，明细表、基本参数及主要尺寸见表1.表4。
裹表3
公称压办PN/MPE
公称压力PN/MPa
公称尺寸DN/mm
400X300
公称尺寸DN/mm
视镜尺寸dN1/mm
视镜尺寸aN1/mm
3.8尺寸a、b、cd、p、g按HG/T2055.1有关规定。注：带视镜带接口的人孔，也可采用带保护环的型式。表面糖璃
捕回文
管口尺寸dN2/tmm
带视镜不带保护环的Ⅱ型插圆人孔图3
3.9标记Www.bzxZ.net
塘玻璃带视镜人孔标记按如下规定：人孔0#?④
@公称压力用PNXx表示，单位为兆帕(MPa)②——公称直径，用DN××或400x300表示，单位为毫来（mm）：管口尺寸dN2/mm
管口尺寸dN3/mm
HG/T2055.2—2007
图4带视镜不带保护环的Ⅱ型圆形人孔表面糖玻骗
圆axh
回exd
图5带视镜不带保护环、带一个接口的Ⅲ型極圆人孔图6带视镜不带保护环，带一个接口的Ⅲ型圆形人孔2dN2
带视镜不带保护环带三个接口的型圆形人孔图
HG/T2055.2—2007
HG/T2055.2—2007
③—型式,用I,Ⅲ,I表示
@--标准号，HG/T2055.2。
示例：
公款压力PNI.DMPa、公称直径DN500mm、带一个接口、不带保护环的培玻璃带视镜人孔，其标记如下人孔PN1.0DN500-II HG/T 2055.2公称压力PNa.6MPa，公称尺寸400mmX300mm、带保护环的据玻璃带视镜人孔，其标记如下A孔PN0.6400X300-IHG/T2055.2
4技术要求
4.1带视镜人孔的材料，设计、制造、检验和验收应符合HG 2432的规定。4.2带视镜人孔应按播玻璃设备总图或装配图的要求进行耐压试验和气密性试验。5出厂文件、包装，运输和贮存
5.1出厂产品应附有装箱单，产品合格证，质量证明书。质量证明书至少应包括材料的化学成分和力学性能、公称压力、公称直径，主要尺寸和检验报告等内容。5.2外露糖玻璃面应用软包装材料包扎，装箱时必须可靠固定。5.3搬动和运输时应避免碰撞，包装箱不许倒置。5.4产品应存效在室内，不允许露天存放取堆置。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
