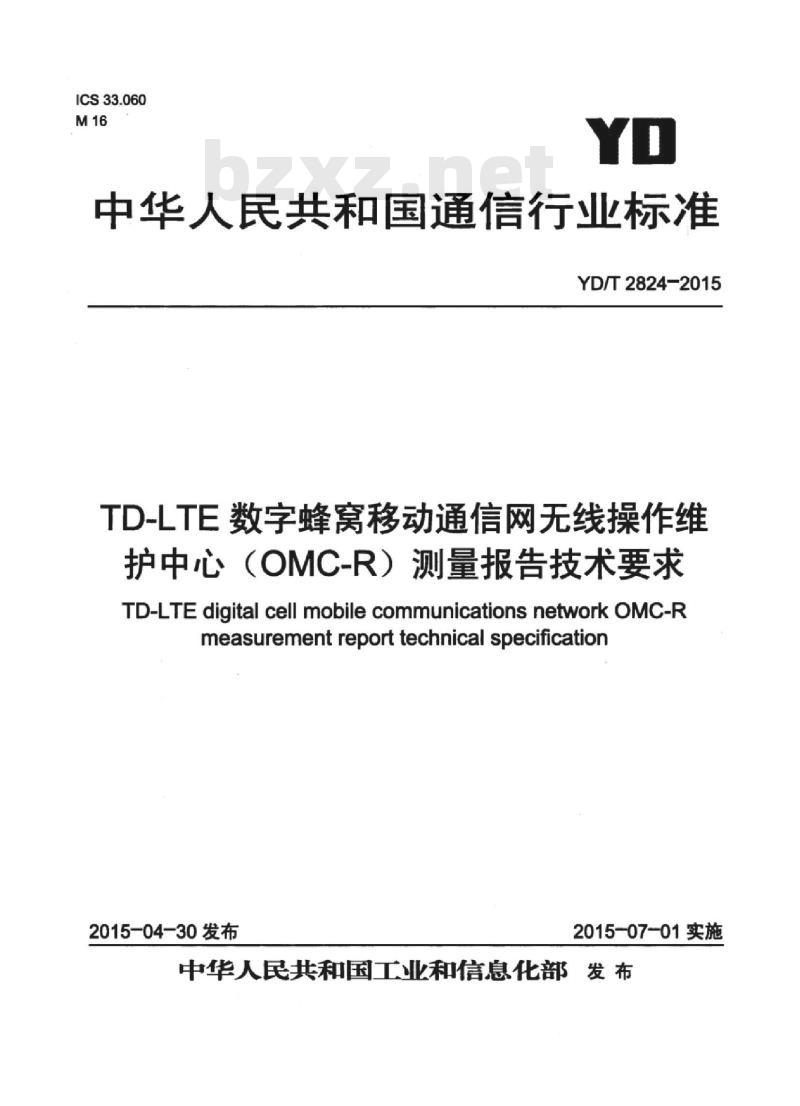

【YD通讯标准】 TD-LTE 数字蜂窝移动通信网无线操作维护中心(OMC-R)测量报告技术要求

ICS33.060
中华人民共和国通信行业标准
YD/T2824-2015
TD-LTE数字蜂窝移动通信网无线操作维护中心（OMC-R）测量报告技术要求TD-LTEdigitalcell mobilecommunicationsnetworkOMC-Rmeasurementreporttechnicalspecification2015-04-30发布
2015-07-01实施
中华人民共和国工业和信息化部发布前

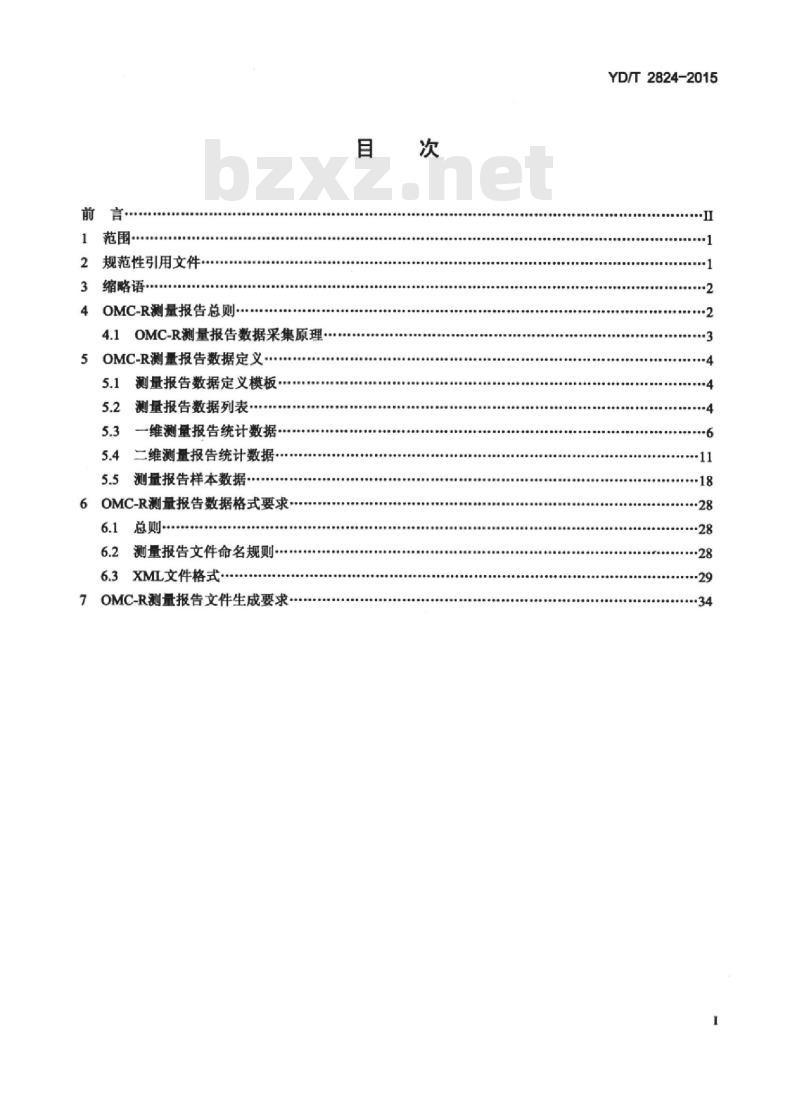

1范围·
2规范性引用文件·
缩略语·.
OMC-R测量报告总则
4.1OMC-R测量报告数据采集原理5OMC-R测量报告数据定义·
5.1测量报告数据定义模板
5.2测量报告数据列表
5.3维测量报告统计数据
二维测量报告统计数据
5.5测量报告样本数据
6OMC-R测量报告数据格式要求..6.1
6.2测量报告文件命名规则.·
6.3XML文件格式
7OMC-R测量报告文件生成要求
YD/T2824-2015
YD/T2824-2015

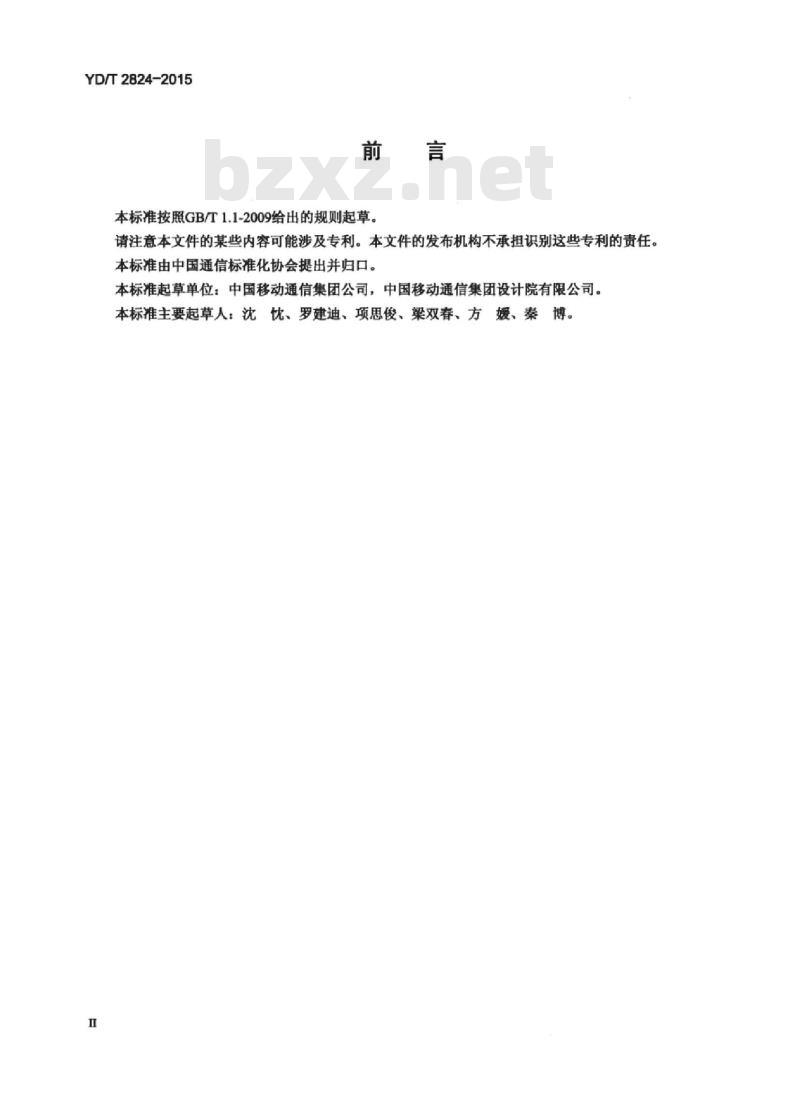

本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国移动通信集团公司，中国移动通信集团设计院有限公司。忧、罗建迪、项思俊、梁双春、方媛、秦博。本标准主要起草人：沈
HiiKAoNiKAca

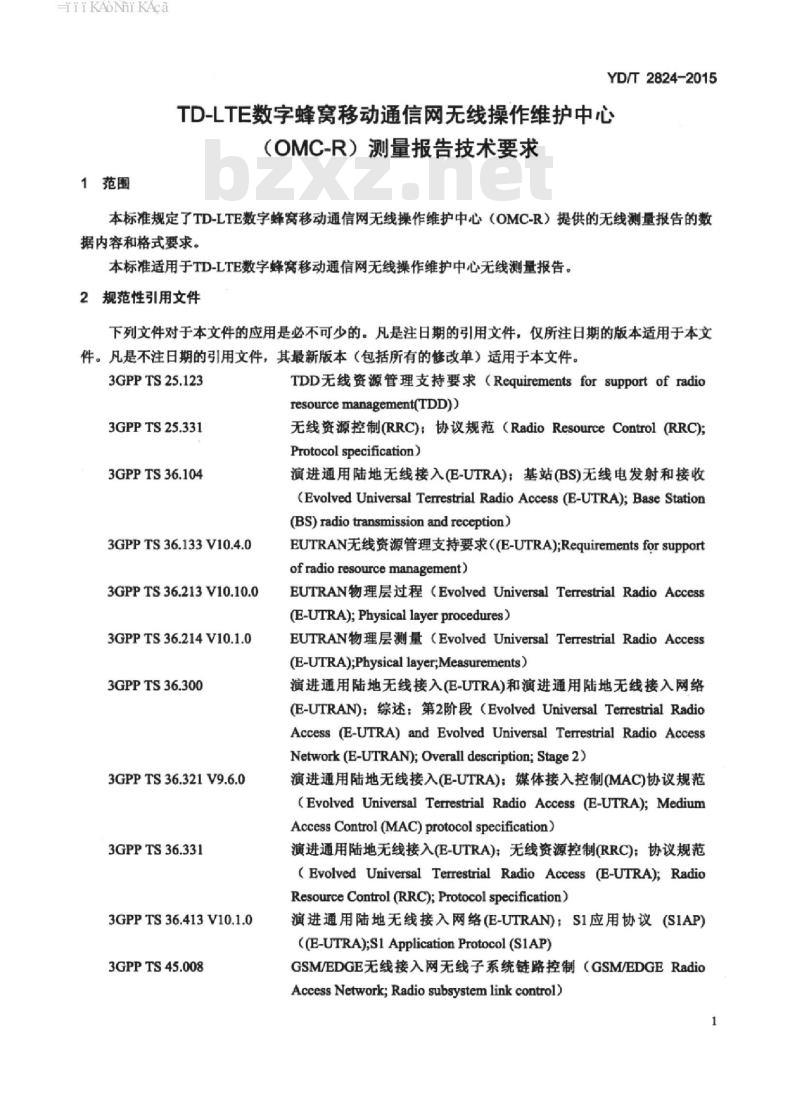

1范围
YD/T2824-2015
TD-LTE数字蜂窝移动通信网无线操作维护中心（OMC-R）测量报告技术要求
本标准规定了TD-LTE数字蜂窝移动通信网无线操作维护中心（OMC-R）提供的无线测量报告的数据内容和格式要求。
本标准适用于TD-LTE数字蜂窝移动通信网无线操作维护中心无线测量报告。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。3GPPTS25.123
3GPPTS25.331
3GPPTS36.104
3GPPTS36.133V10.4.0
3GPPTS36.213V10.10.0
3GPPTS36.214V10.1.0
3GPPTS36.300
3GPPTS36.321V9.6.0
3GPPTS36.331
3GPPTS36.413V10.1.0
3GPPTS45.008
TDD无线资源管理支持要求（Requirementsfor supportof radioresourcemanagement(TDD))
无线资源控制(RRC)；协议规范（RadioResourceControl(RRC);Protocol specification)
演进通用陆地无线接入(E-UTRA)：基站(BS)无线电发射和接收(Evolved Universal Terrestrial Radio Access (E-UTRA); Base Station(BS) radio transmission and reception)EUTRAN无线资源管理支持要求（(E-UTRA);Requirementsforsupportofradio resourcemanagement)
EUTRAN物理层过程（EvolvedUniversal TerrestrialRadioAccess(E-UTRA); Physical layerprocedures)EUTRAN物理层测量（Evolved Universal Terrestrial Radio Access(E-UTRA);Physical layer;Measurements)演进通用陆地无线接入（E-UTRA）和演进通用陆地无线接入网络(E-UTRAN)：综述：第2阶段（EvolvedUniversal TerrestrialRadioAccess (E-UTRA)and Evolved Universal Terrestrial Radio AccessNetwork (E-UTRAN);Overalldescription; Stage2)演进通用陆地无线接入(E-UTRA)：媒体接入控制(MAC)协议规范(Evolved Universal Terrestrial Radio Access (E-UTRA); MediumAccessControl (MAC)protocolspecification)演进通用陆地无线接入(E-UTRA)：无线资源控制(RRC)：协议规范(Evolved Universal Terrestrial Radio Access (E-UTRA); RadioResourceControl (RRC);Protocol specification)演进通用陆地无线接入网络(E-UTRAN)：S1应用协议(S1AP)((E-UTRA);S1 Application Protocol (S1AP)GSM/EDGE无线接入网无线子系统链路控制（GSM/EDGERadioAccessNetwork;Radiosubsystemlinkcontrol)1
HiiKAoiKAca
YD/T2824-2015

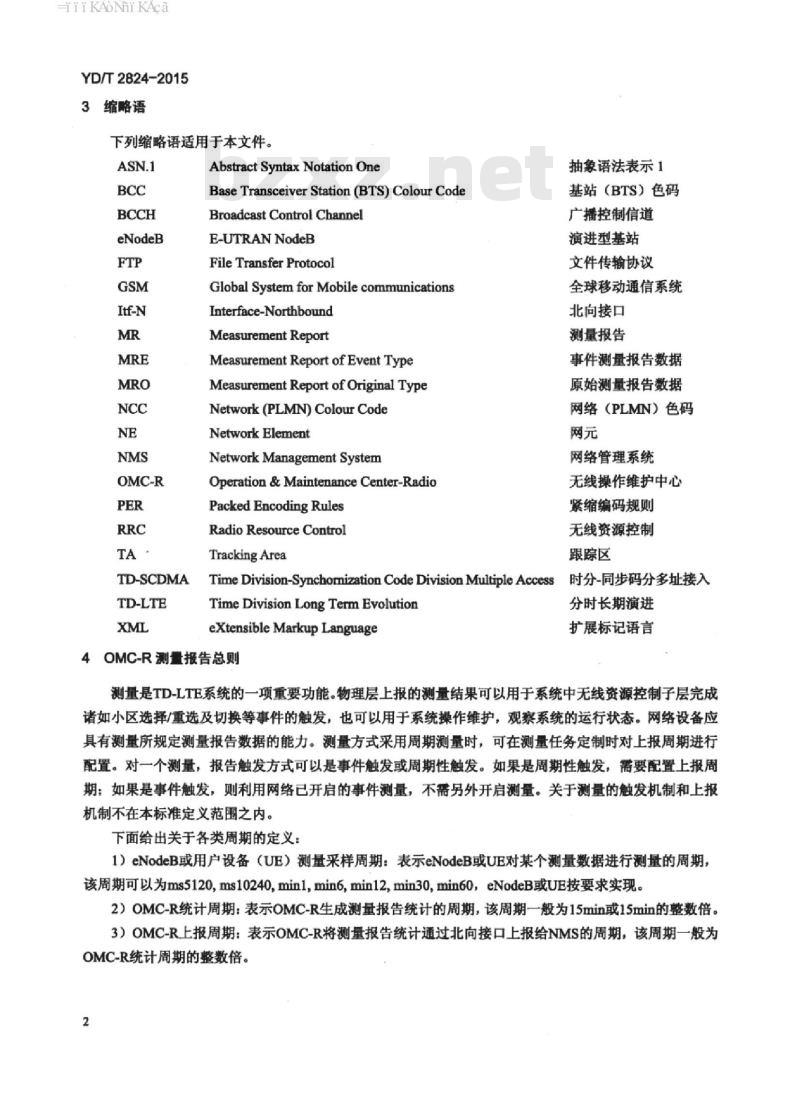

3缩略语
下列缩略语适用于本文件。
eNodeB
TD-SCDMA
TD-LTE
Abstract Syntax Notation OneBaseTransceiverStation(BTS)ColourCodeBroadcast Control Channel
E-UTRANNodeB
File Transfer Protocol
Global System for Mobile communicationsInterface-Northbound
Measurement Report
Measurement Report of Event TypeMeasurement Report of Original TypeNetwork (PLMN) Colour Code
Network Element
NetworkManagement System
Operation & Maintenance Center-RadioPacked Encoding Rules
Radio Resource Control
Tracking Area
抽象语法表示1
基站（BTS）色码
广播控制信道
演进型基站
文件传输协议
全球移动通信系统
北向接口
测量报告
事件测量报告数据
原始测量报告数据
网络（PLMN）色码
网络管理系统
无线操作维护中心
紧缩编码规则
无线资源控制
跟踪区
TimeDivision-SynchormizationCodeDivisionMultipleAccess时分-同步码分多址接入Time Division Long Term EvolutioneXtensible Markup Language
4OMC-R测量报告总则
分时长期演进
扩展标记语言
测量是TD-LTE系统的一项重要功能。物理层上报的测量结果可以用于系统中无线资源控制子层完成诸如小区选择/重选及切换等事件的触发，也可以用于系统操作维护，观察系统的运行状态。网络设备应具有测量所规定测量报告数据的能力。测量方式采用周期测量时，可在测量任务定制时对上报周期进行配置。对一个测量，报告触发方式可以是事件触发或周期性触发。如果是周期性触发，需要配置上报周期：如果是事件触发，则利用网络已开启的事件测量，不需另外开启测量。关于测量的触发机制和上报机制不在本标准定义范围之内。下面给出关于各类周期的定义：1）eNodeB或用户设备（UE）测量采样周期：表示eNodeB或UE对某个测量数据进行测量的周期，该周期可以为ms5120,ms10240,min1，min6，min12，min30min60，eNodeB或UE按要求实现。2）OMC-R统计周期：表示OMC-R生成测量报告统计的周期，该周期一般为15min或15min的整数倍。3）OMC-R上报周期：表示OMC-R将测量报告统计通过北向接口上报给NMS的周期，该周期一般为OMC-R统计周期的整数倍。
HiiKAoNiKAca
YD/T2824-2015
本标准规定OMC-R中无线测量报告的数据内容和格式要求，测量报告在OMC-R中有两种存储形式：测量报告样本数据和测量报告统计数据。测量报告样本数据表示OMC-R收集的原始测量报告信息。其记录特征见表1。表1OMC-R无线测量报告样本数据记录特征基本配
置信息
测量报
告样本
2009-06-25
TimeStamp
StartTime
MmeUeS1apld
40061584
EndTime
MmeGroupld
Cellld
MmeCode
MR.LteScRSRP
测量报告统计数据表示在一个统计周期内，按照一定的统计条件得到的分区间统计的原始测量报告样本数量
测量报告统计数据分为一维测量报告统计数据和二维测量报告统计数据。一维测量报告统计数据仅涉及一种统计条件，二维测量报告统计数据涉及两种统计条件。一维测量报告统计数据记录特征见表2。表2OMC-R无线测量报告统计数据记录特征Celld
2009-8-10
2009-8-10
2009-8-10
2009-8-10
2009-8-10
2009-8-10
2009-8-10
2009-8-10
2009-8-10
StartTime
EndTime
OMC-R测量报告数据采集原理
MR.RSRP.00
MR.RSRP.0bzxZ.net
MR.RSRP.46
MR.RSRP.47
本标准规定的测量报告数据主要来自UE和eNodeB的物理层，无线链路控制（RLC）层，以及在无线资源管理过程中计算产生的测量报告。原始测量数据或者经过统计计算（可以在eNodeB或OMC-R上实现统计）报送到OMC-R以统计数据形式进行存储（如图1所示），或者直接报送到OMC-R以样本数据形式进行存储（如图2所示）。
Manager
计数器累加
/统计
ENodeB
计数器累加
/统计
图1测量报告统计数据采集示意图RRC
测量报告
TiiKAoNiKAca
YD/T2824-2015
Manager
5OMC-R测量报告数据定义
5.1测量报告数据定义模板
ENodeB
图2测量报告样本数据采集示意图RRC
测量报告
本模板适用于测量报告统计数据定义和测量报告样本数据定义。一个完整的测量报告数据定义模板包括如下a）～f）六项内容，具体定义如下：a）测量报告数据名称
给出测量报告数据的英文名称。b）测量含义
给出测量报告数据的具体含义说明，并明确其为测量报告统计数据、测量报告样本数据或是从测量报告中获取的配置数据。
c）测量报告数据统计/测量粒度对于统计数据，此项给出测量报告数据的统计粒度。若统计粒度为小区，则小区采用Cellld进行唯标识：若统计粒度为载波，则载波采用CellId+Earfcn号进行唯一标识；若统计粒度为子顿，则采用CellId+Earfcn+SubFrameNbr进行唯一标识：若统计粒度为物理资源块（PRB），则采用CellId+到Earfcn+SubFrameNbr+PRBNbr进行唯一标识。其中，Cellld的定义见3GPPTS36.413V10.1.0的9.2.1.38。对于样本数据，此项给出测量报告数据的测量粒度。d）出自规范
给出该测量数据引用3GPP规范或其他行业标准的编号和章节号。e）取值范围
给出测量报告数据的取值范围和取值单位。f）用例说明
给出该测量报告数据在TD-LTE网络优化中的作用及可能的数据呈现示意。5.2测量报告数据列表
本标准中定义的测量报告数据见表3表3OMC-R无线测量报告数据列表序号
MR.ReceivediPower
MR.PowerHeadRoom
MR.SinrUL
数据含义
参考信号接收功率
参考信号接收质量
时间提前量
eNB接收干扰功率
eNB天线到达角
UE发射功率余量
上行信噪比
测量设备
eNodeB
eNodeB
eNodeB
eNodeB
重要度
HiiKAoNiKAca
MR.RIPPRB
MR.TadvRsrp
MR.TadvAoa
MR.RsrpRsrq
MR.RipRsrp
MR.RipRsrq
MR.SinrULRip
MR.LteScRSRP
MR.LteNcRSRP
MR.LteScRSRQ
MR.LteNcRSRQ
MR.LteScTady
MR.LteScPHR
MR.LteScRIP
MR.LteScAOA
MR.LteScSinrUL
MR.LteScEarfcn
MR.LteScPci
MR.LteNcEarfcn
MR.LteNcPci
MR.GsmNcellBcch
MR.GsmNcellCarrierRSSI
MR.GsmNcellNcc
MR.GsmNcellBcc
MR.TdsPcepchRSCP
MR.TdsNcellUarfen
MR.TdsCelliParameterld
表3（续）
数据含义
PRB粒度eNB接收干扰功率
时间提前量与参考信号接收功率时间提前量与eNB天线到达角
参考信号接收功率与参考信号接收质量eNB接收干扰功率与参考信号接收功率eNB接收干扰功率与参考信号接收质量上行信噪比与eNB接收干扰功率
TD-LTE服务小区的参考信号接收功率TD-LTE已定义邻区关系和未定义邻区关系小区的参考信号接收功率
TD-LTE服务小区的参考信号接收质量TD-LTE已定义邻区关系和未定义邻区关系小区的参考信号接收质量
TD-LTE服务小区的时间提前量
TD-LTE服务小区的UE发射功率余量TD-LTE服务小区的eNB接收干扰功率TD-LTE服务小区的eNB天线到达角TD-LTE服务小区的上行信噪比
TD-LTE服务小区载波号
TD-LTE服务小区的物理小区识别码TD-LTE已定义邻区关系和未定义邻区关系的邻区载波号
TD-LTE已定义邻区关系和未定义邻区关系的物理小区识别码
已定义邻区关系和未定义邻区关系的GSM邻区BCCH信道号
已定义邻区关系和未定义邻区关系GSM邻区载波接收信号强度指示
已定义邻区关系和未定义邻区关系的GSM邻区NCC
已定义邻区关系和未定义邻区关系的GSM邻区BCC
TD-SCDMA主公共控制物理信道接收信号码功率
已定义邻区关系和未定义邻区关系的TD-SCDMA邻区绝对载波号
已定义邻区关系和未定义邻区关系的TD-SCDMA邻区小区参数标识
测量设备
eNodeB
eNodeB
eNodeB
eNodeB
eNodeB
eNodeB
eNodeB
eNodeB
eNodeB
eNodeB
YD/T2824-2015
重要度
HiiKANiKAca
YD/T2824-2015
一维测量报告统计数据
5.3.1参考信号接收功率（RSRP）a) MR.RSRP.
b）定义为在考虑测量的频带上，承载小区专属参考信号的资源单元（RE）的功率（单位为W）的线性平均值，是反映服务小区覆盖的主要指标。本测量数据表示OMC-R统计周期内满足取值范围的按照分区间统计UE参考信号接收功率的样本个数。c）小区。
d）3GPPTS36.214V10.1.0，5.1.1：3GPPTS36.133V10.4.0，9.1.4。e）取值范围见表4。如从一00~一120dBm一个区间，对应MR.RSRP.00：从一120dBm~一115dBm为个区间，对应MR.RSRP.01：从一115dBm~一80dBm每1dB一个区间，对应MR.RSRP.02到MR.RSRP.36从一80dBm~一60dBm每2dB一个区间，对应MR.RSRP.37到MR.RSRP.46：大于一60dBm一个区间，对应MR.RSRP.47，依此类推。
表4取值范围
测量报告统计数据
MR.RSRP.00
MR.RSRP.01
MR.RSRP.02
MR.RSRP.36
MR.RSRP.37
MR.RSRP.46
MR.RSRP.47
3GPP规定的上报值
RSRP LEV 00
RSRP LEV 01
RSRPLEV_20
RSRPLEV21
RSRP_LEV25
RSRP LEV26
RSRP LEV60
RSRPLEV61
RSRP LEV 62
RSRPLEV_79
RSRPLEV_80
RSRPLEV 81
RSRPLEV96
RSRPLEV97
测量数据区间分布（单位dBm）
RSRP<-140
-140RSRP<-139
-121≤RSRP<-120
-120≤RSRP<-119
-116≤RSRP<-115
-115≤RSRP<-114
-81≤RSRP<-80
-80≤RSRP-79
-79≤RSRP-78
—62≤RSRP≤-61
-61≤RSRP<-60
—60≤RSRP—59
-45≤RSRP<-44
-44≤RSRP
f）该数据可用于评估LTE小区的覆盖情况，根据不同场强区间分布比例可判断该小区的大致覆盖范围。天线遮挡及硬件故障会造成信号弱，容易产生掉话及降低接通率，用于检查小区覆盖盲点/弱覆盖区域。通过源小区和邻区RSRP可进行导频污染分析。用例说明见表5。表5用例说明
CellId
MR.RSRP.00
MRRSRP.01
MR.RSRP47
HiiKAoNiKAca
5.3.2餐考信号接收质量（RSRQ）a)MR.RSRQ。
YD/T2824-2015
b）定义为比值NxRSRP/(E-UTRAcarrierRSSD，其中N表示E-UTRAcarrierRSSI测量带宽中的资源块RB的数量。分子和分母应该在相同的资源块上获得。E-UTRA载波接收信号场强指示（E-UTRACarrierRSSI），为UE从所有资源块源上观察到的总接收功率（W）的线性平均，包括公共信道服务和非服务小区信号，相邻信道干扰，热噪声等。本测量数据表示OMC-R统计周期内满足取值范围的按照分区间统计下行参考信号接收质量的样本个数。c）小区。
d）3GPPTS36.214V10.1.0，5.1.3；3GPPTS36.133V10.4.0，9.1.7。e）取值范围见表6。如从一00~一19.5dB为一个区间，对应MR.RSRQ.00：从一19.5~一3.5dB每1个dB一个区间，对应MR.RSRQ.01到MR.RSRQ.16：大于一3.5dB一个区间，对应MR.RSRQ.17。表6取值范围
测量报告统计数据
MR.RSRQ.00
MR.RSRQ.01
MR.RSRQ.16
MR.RSRQ.17
3GPP规定的上报值
RSRQ00
RSRQ_01
RSRQ_02
RSRQ31
RSRQ32
RSRQ33
RSRQ34
测量数据区间分布（单位dB）
RSRQ<-19.5
—19.5≤RSRQ<-19
—19≤RSRQ<-18.5
-4.5≤RSRQ<-4
-4≤RSRQ<-3.5
-3.5≤RSRQ<3
-3≤RSRQ
f）该数据可用于判断基站下行参考信号接收质量，用于小区间切换和重选的判断和分析。用例说明见表7。
用例说明
Cellld
3时间提前量
a) MR.Tadv.
MR.RSRQ.00
MR.RSRQ.01
MR.RSRQ.17
b）定义为UE用于调整其主小区PUCCH/PUSCH/SRS上行发送的时间。具体计算方法为：在随机接入过程，eNodeB通过测量接收到导频信号来确定时间提前值，时间提前量取值范围为（0,1,2，，1282）x16Ts；在RRC连接状态下，eNodeB基于测量对应UE的上行传输来确定每个UE的TA调整值，这个调整值的范围为（0，1，2.63）×16Ts。本次得到的最新的时间提前量即为上次记录的时间提前量与本次eNodeB测量得到的调整值之和。本测量数据表示OMC-R统计周期内满足取值范围的按照分区间统计时间提前量的样本个数。
c）小区。
d)3GPPTS36.321V9.6.0,6.1.3.5和6.2.33GPPTS36.213V10.10.0,4.2.3。e）取值范围见表8，如从0到192Ts每16Ts为一个区间，对应MR.Tadv.00到MR.Tadv.11：从192Ts到1024Ts每32Ts为一个区间，对应MR.Tadv.12到MR.Tadv.37：从1024Ts到2048Ts每256Ts为一个区间，对7
YD/T2824-2015
应MR.Tadv.38到MR.Tadv.41：从2048Ts到4096Ts每1048Ts为一个区间，对应MR.Tadv.42和MR.Tadv.43：大于4096Ts为一个区间，对应MR.Tady.44。表8
测量报告统计数据
MR.Tadv.00
MR.Tadv.01
MR.Tadv.11
MR.Tadv.12
MR.Tadv.37
MR.Tadv.38
MR.Tady.41
MR.Tady.42
MR.Tadv.43
MR.Tady.44
取值范围
测量数据区间分布（单位Ts）
TADV<16
16STADV32
176≤TADV<192
192≤TADV<224
992≤TADV<1024
1024≤TADV<1280
1792≤TADV<2048
2048≤TADV<3072
3072≤TADV<4096
4096≤TADV
f）该测量数据可用于确定UE距离基站的远近，实现小区的覆盖分析，判断是否需要对小区天线做出调整，考察基站的覆盖区域是否合理，是否存在过覆盖和覆盖阴影区等问题，还可以利用TA辅助提供位置服务。用例说明见表9。
表9用例说明
Cellld
MR.Tady00
5.3.4UE发射功率余量
a) MR.PowerHeadRoom.
MR.Tadv.01
MR.Tadv.44
b）定义了UE相对于配置的最大发射功率的余量。在headroomtype1中，此余量表示服务小区的UL-SCH发射功率与配置的最大发射功率的差值。在headroomtype2中，此余量表示每个激活的服务小区UL-SCH发射功率或者是PCell的PUSCH和PUCCH发射功率值和与配置的最大发射功率的差值。本测量数据表示OMC-R统计周期内满足取值范围条件的按照分区间统计UE发射功率余量的样本个数。c）小区。
d）)3GPPTS36.133V10.4.0，9.1.8.4。e）取值范围见表10，1dB对应一个统计区间。表10取值范围
测量报告统计数据
MR.PowerHeadRoom.00
MR.PowerHeadRoom.01
MR.PowerHeadRoom.02
MR.PowerHeadRoom.03
3GPP规定的上报值
POWERHEADROOM_O
POWERHEADROOM_1
POWER_HEADROOM2
POWERHEADROOM3
测量数据区间分布（单位dB）
—23≤PH<-22
22≤PH<—21
-21≤PH<-20
—20≤PH<-19
测量报告统计数据
MR.PowerHeadRoom.60
MR.PowerHeadRoom.61
MR.PowerHeadRoom.62
MR.PowerHeadRoom.63
10（续）
3GPP规定的上报值
POWERHEADROOM 60
POWER_HEADROOM_61
POWERHEADROOM62
POWERHEADROOM63
f）该测量数据可用于进行用户发射功率分析等。5.3.5eNB接收干扰功率
a) MR.ReceivediPower.
YD/T2824-2015
测量数据区间分布（单位dB）
37≤PH<38
38≤PH<39
39≤PH<40
PH≥40
b）定义为一个物理资源块（PRB）带宽上的干扰功率，包括热噪声。本测量数据表示OMC-R统计周期内满足取值范围条件的按照分区间统计上行接收干扰信号功率的样本个数。对每个子顿（一个子恢=2个时隙)内所有PRB取功率平均值。c）子帧。
d)3GPPTS36.214V10.1.0,5.2.2:3GPPTS36.133V10.4.0,10.1.3。e）取值范围见表11，如小于一126dBm为一个区间，对应MR.ReceivedIPower.00：从一126.0dBm~一75dBm每1dBm为一个区间，大于一75.0dBm为一个区间，对应MR.ReceivedIPower.52，依此类推。表11取值范图
测量报告统计数据
MR.ReceivediPower.00
MR.ReceivediPower.01
MR.ReceivediPower.51
MR.ReceivediPower.52
3GPP规定的上报值
RTWPLEV000
RTWP_LEV_001
RTWP_LEV_002
RTWP LEV 010
RTWP_LEV_501
RTWPLEV509
RTWP_LEV_510
RTWPLEV_511
测量数据区间分布（单位dBm）
RIP-126.0
-126.0≤RIP<-125.9
—125.9≤RIP<-125.8
-125.1≤RIP<-125.0
-76.0≤RIP-75.9
-75.2≤RIP<-75.1
-75.1≤RIP<-75.0
-75.0≤RIP
f）该测量数据可用于小区覆盖分析、信道估计。用例说明见表12。表12用例说明
Cellld
SubFrameNbr
5.3.6eNB天线到达角
a) MR.AOA.
MR.ReceivediPower.00
MR.ReceivedlPower.52
b）定义了一个用户关于参考方向的估计角度。测量参考方向应为正北，逆时针方向。可以辅助确定用户所处的方位，提供定位服务，精度为5度。本测量数据表示OMC-R统计周期内满足取值范围条件的按照分区间统计天线到达角的样本个数。适用于eNodeB具有多天线的情况，当天线个数小于等于2时，本测量项取值为NIL。
