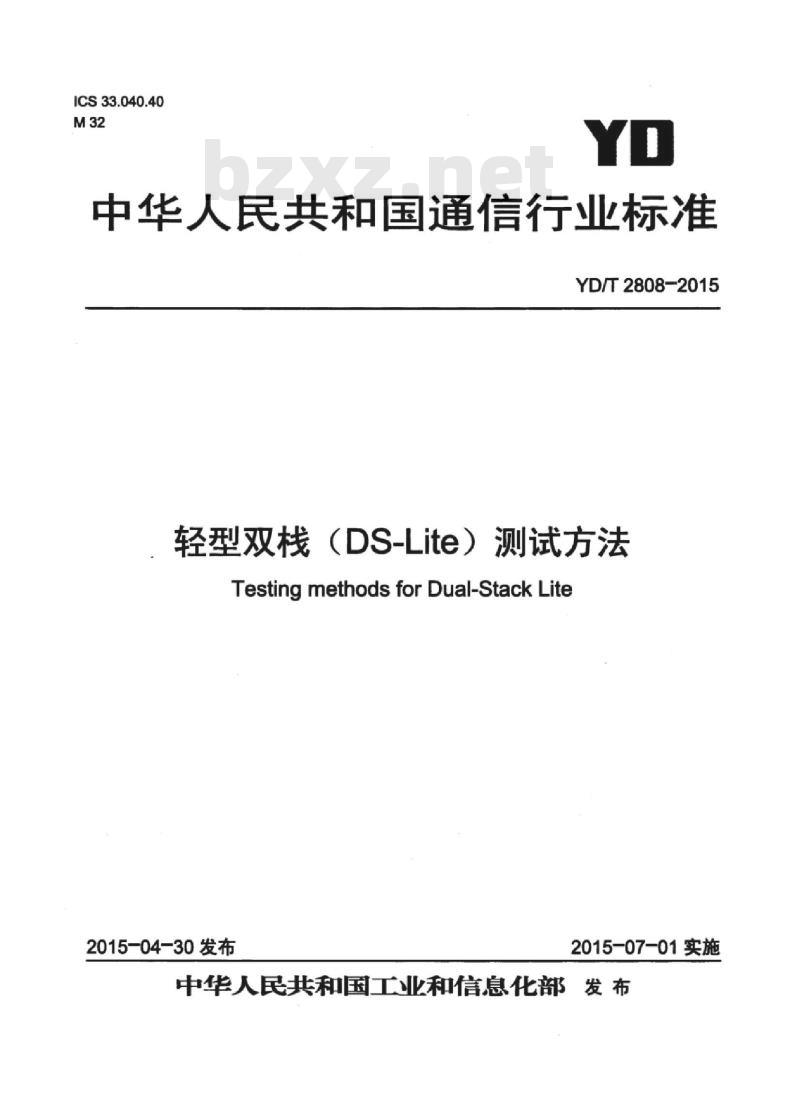

【YD通讯标准】 轻型双栈(DS-Lite)测试方法

ICS33.040.40
中华人民共和国通信行业标准
YD/T2808-2015
轻型双栈（DS-Lite）测试方法
TestingmethodsforDual-StackLite2015-04-30发布
2015-07-01实施
中华人民共和国工业和信息化部发布前言·此内容来自标准下载网
1范围
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语·

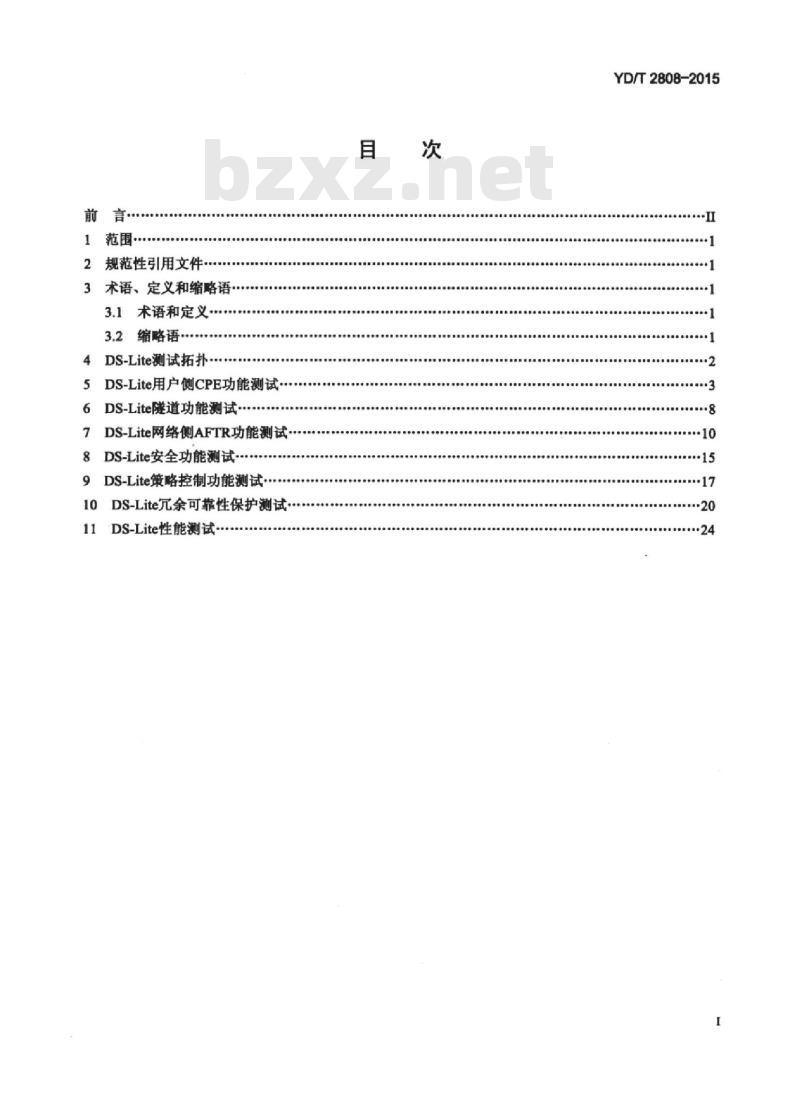

4DS-Lite测试拓扑
DS-Lite用户侧CPE功能测试
6DS-Lite隧道功能测试
DS-Lite网络侧AFTR功能测试·
8DS-Lite安全功能测试
9DS-Lite策略控制功能测试·
DS-Lite元余可靠性保护测试
DS-Lite性能测试.
YD/T2808-2015
YD/T2808-2015

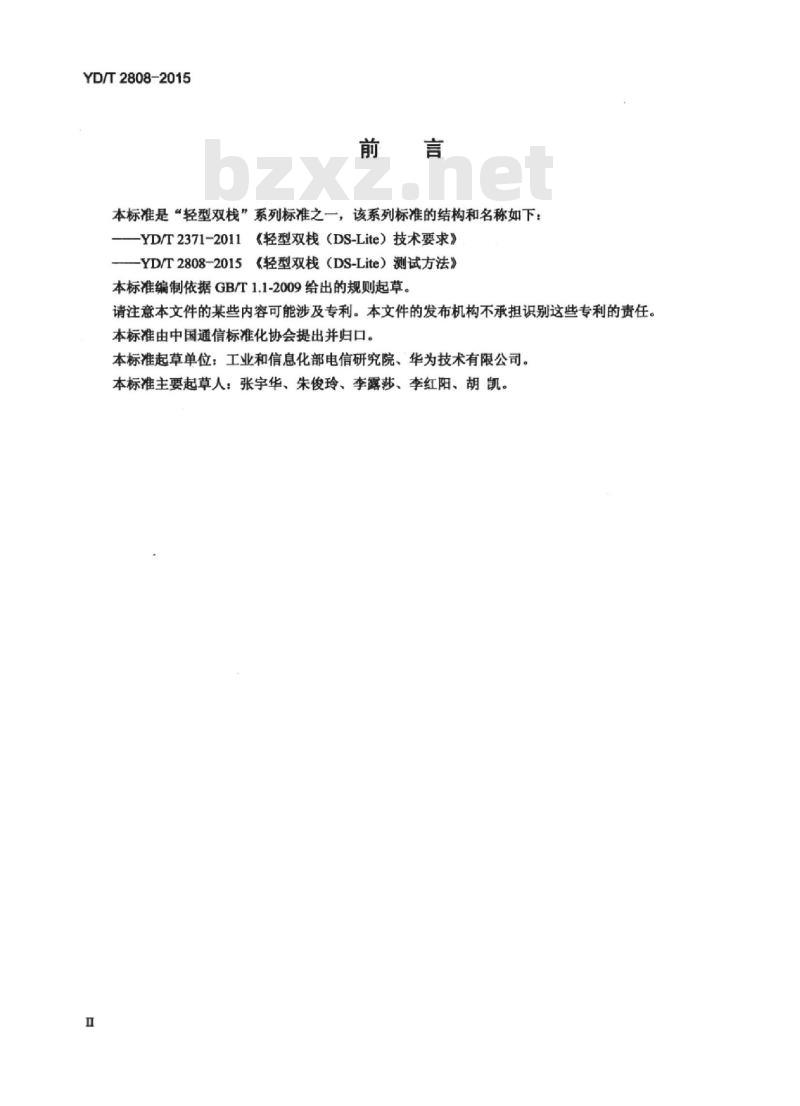

本标准是“轻型双栈”系列标准之一，该系列标准的结构和名称如下：YD/T2371-2011《轻型双栈（DS-Lite）技术要求》YD/T2808-2015《轻型双栈（DS-Lite）测试方法》本标准编制依据GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司。本标准主要起草人：张宇华、朱俊玲、李露莎、李红阳、胡凯。H
HiiKAoNiKAca

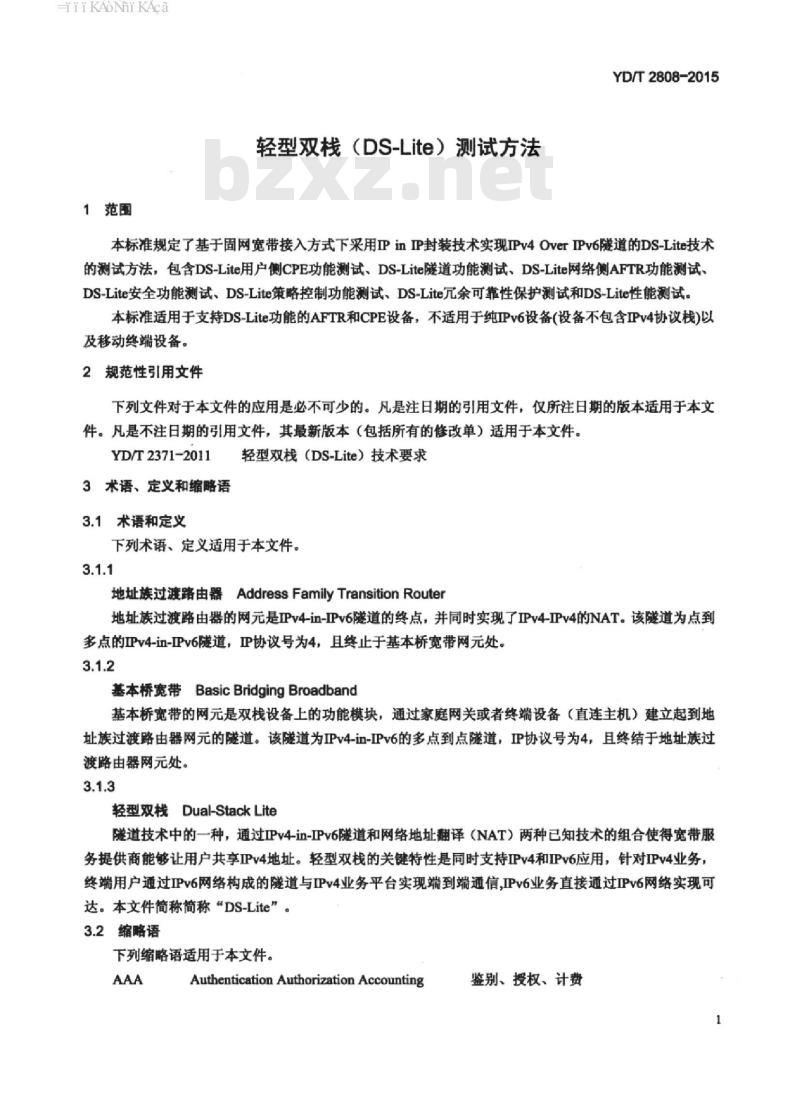

1范围
轻型双栈（DS-Lite）测试方法
YD/T2808-2015
本标准规定了基于固网宽带接入方式下采用IPinIP封装技术实现IPv4OverIPv6隧道的DS-Lite技术的测试方法，包含DS-Lite用户侧CPE功能测试、DS-Lite隧道功能测试、DS-Lite网络侧AFTR功能测试、DS-Lite安全功能测试、DS-Lite策略控制功能测试、DS-Lite穴余可靠性保护测试和DS-Lite性能测试。本标准适用于支持DS-Lite功能的AFTR和CPE设备，不适用于纯IPv6设备(设备不包含IPv4协议栈)以及移动终端设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2371-2011轻型双栈（DS-Lite）技术要求3术语、定义和缩略语
3.1术语和定义
下列术语、定义适用于本文件。3.1.1
地址族过渡路由器AddressFamilyTransition Router地址族过渡路由器的网元是IPv4-in-IPv6隧道的终点，并同时实现了IPv4-IPv4的NAT。该隧道为点到多点的IPv4-in-IPv6隧道，IP协议号为4，且终止于基本桥宽带网元处。3.1.2
基本桥宽带BasicBridgingBroadband基本桥宽带的网元是双栈设备上的功能模块，通过家庭网关或者终端设备（直连主机）建立起到地址族过渡路由器网元的隧道。该隧道为IPv4-in-IPv6的多点到点隧道，IP协议号为4，且终结于地址族过渡路由器网元处。
轻型双栈Dual-StackLite
隧道技术中的一种，通过IPv4-in-IPv6隧道和网络地址翻译（NAT）两种已知技术的组合使得宽带服务提供商能够让用户共享IPv4地址。轻型双栈的关键特性是同时支持IPv4和IPv6应用，针对IPv4业务，终端用户通过IPv6网络构成的隧道与IPv4业务平台实现端到端通信IPv6业务直接通过IPv6网络实现可达。本文件简称简称“DS-Lite”3.2缩略语
下列缩略语适用于本文件。
Authentication Authorization Accounting鉴别、授权、计费
HiiKAoNiKAca
YD/T2808-2015
DS-Lite
IPv6CP
RADIUS
Address Family Transition RouterApplicationLayerGateway
Broadband Network Access ServerBasic Bridging BroadBand
Customer Premise Equipment
Dynamic Host Configuration ProtocolDomaion Name Sever
Dual-Stack Lite
InternetProtocol version4
InternetProtocol version6
IPv6Control Protocol
Local Area Network
Network Address Translation
Neighbor Discovery
Point toPointProtocol overEthernetRouter Advertisement
Remote Authorization Dial In User ServiceWide Area Network
DS-Lite.测试拓扑

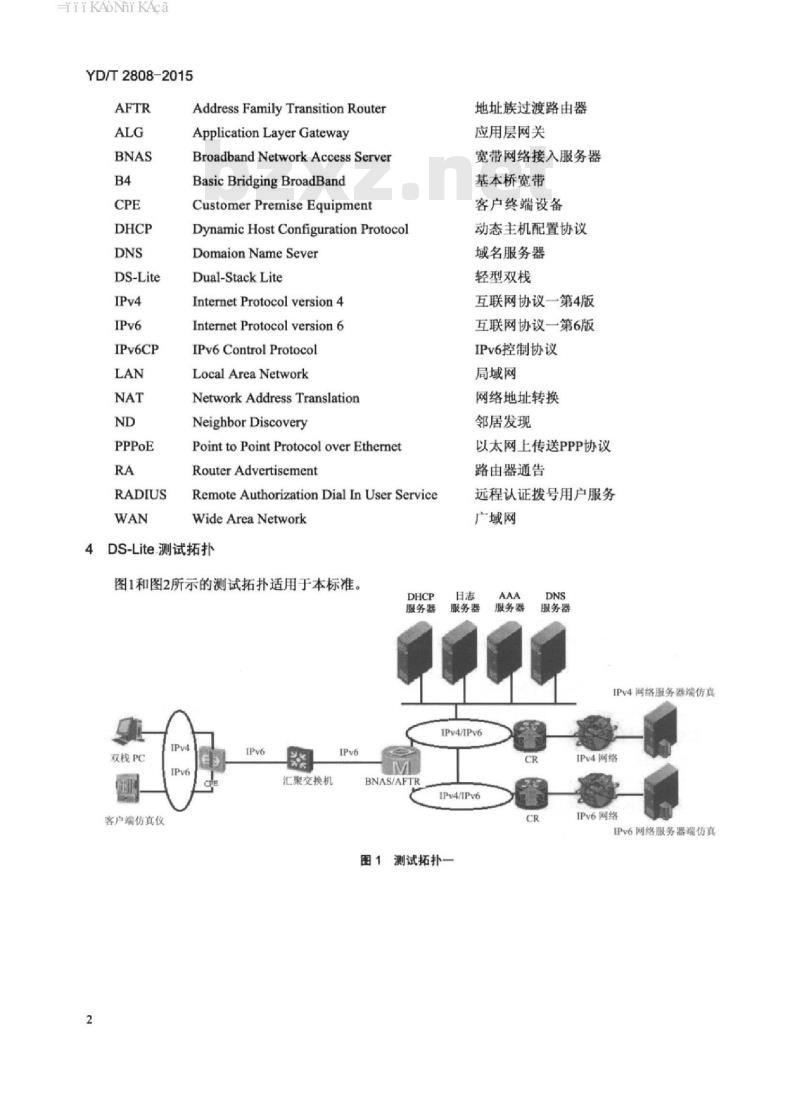

图1和图2所示的测试拓扑适用于本标准。双栈PC
客户端仿真仪
汇聚交换机
服务器
BNAS/AFTR
地址族过渡路由器
应用层网关
宽带网络接入服务器
基本桥宽带
客户终端设备
动态主机配置协议
域名服务器
轻型双栈
互联网协议一第4版
互联网协议一第6版
IPv6控制协议
局域网
网络地址转换
邻居发现
以太网上传送PPP协议
路由器通告
远程认证拨号用户服务
广域网
服务器
IPy4/IPv6
IPv4/IPv6
图1测试拓扑一
服务器
服务器
IPv4网络服务器端仿真
IPy4网络
IPv6网络
IPv6网络服务器端仿真
HiiKAoNiKAca
B4仿真仪
汇聚交换机
5DS-Lite用户侧CPE功能测试
测试编号1
测试项目
测试依据
测试目的
测试拓扑
测试步骤
BNAS/AFTR
IPv4/IPv6
IPv4/IPv6
图2测试拓扑二
CPEWAN口通过PPPoEv6与ND方式获取IPv6地址测试YD/T2371-20117.1.1
YD/T2808-2015
IPv4网络服务器端仿真
IP4网络
IPv6网络
IPv6网络服务器端仿真
测试B4获取WAN口IPv6地址的方式中是否支持PPPoEv6与ND方式见图1所示
1.按照测试拓扑搭建测试环境：2.CPE的WAN口配置PPPoEv6与ND方式，从BNAS获取WAN口的IPv6地址，该IPv6地址将作为隧道ID：
3.CPE的LAN口配置IPv4DHCP服务器、IPv4DNS代理、IPv6地址自动配置和IPv6DNS代理功能：4.查看LAN内的双栈用户获取地址的情况预期测试结果
1.B4支持PPPoEv6与ND方式获取WAN口IPv6地址，可通过IPv6CP协议获得接口标识符和通过RA协议获得IPv6地址前缀组成的WAN口IPv6地址，可通过DHCPv6option25（identityassociationforprefixdelegation）获得IPv6地址段，可通过DHCPv6option23（DNSrecursivenameserver）获得IPv6DNS地址：
2.LAN内的双栈用户可获得IPv4和IPv6地址，同时将CPE的LAN接口地址作为自已的缺省网关和DNS服务器地址
判定原则
测试结果与预期结果相符，否则不符合要求备注
CPE的设备模式为路由型
iiiKAoiKAca
YD/T2808-2015
测试编号2
测试项目
测试依据
测试目的
测试拓扑
测试步骤
CPEWAN口通过PPPoEv6与DHCPv6方式获取Pv6地址测试YD/T2371-20117.1.1
测试B4获取WAN口IPv6地址的方式中是否支持PPPoEv6与DHCPv6方式见图1所示
1.按照测试拓扑搭建测试环境：2.CPE的WAN口配置PPPoEv6与DHCPv6方式，从BNAS获取WAN口的IPv6地址，该IPv6地址将作为隧道ID；
3.CPE的LAN口配置IPv4DHCP服务器、IPv4DNS代理、IPv6地址自动配置和IPv6DNS代理功能：4．查看LAN内的双栈用户获取地址的情况预期测试结果
1.B4支持PPPoEv6与DHCPv6方式获取WAN口IPv6地址，可通过DHCPv6option3(identityassociationfornon-temporaryaddress）获得WANIPv6地址，可通过DHCPv6option25（identityassociationforprefixdelegation）获得IPv6地址段，可通过DHCPv6option23（DNSrecursivenameserver）获得IPv6DNS地址：
2.LAN内的双栈用户可获得IPv4和IPv6地址，同时将CPE的LAN接口地址作为自已的缺省网关和DNS服务器地址
判定原则
测试结果与预期结果相符，否则不符合要求备注
1.CPE的设备模式为路由型：
2.若CPE不支持DHCPv6option3，那么此CPE获得的IPv6地址与LAN内用户IPv6地址的前缀会致，若最终结果不影响访问互联网业务，此方式可以判定为符合要求iiKAoNiKAca
测试编号3
测试项目
测试依据
测试目的
测试拓扑
测试步骤
主机作为B4时IPv6地址获取测试YD/T2371-20117.1.2
测试主机可获取IPv6地址
见图1所示
1.按照测试拓扑搭建测试环境：2.CPE配置2层透传方式，对上层协议透明：YD/T2808-2015
3.轻型双栈主机设备（运行DS-Lite客户端软件的PC）透过桥接型CPE与BNAS设备相连，从BNAS获取IPv6地址，该IPv6地址将作为隧道ID：4.轻型双栈主机设备（运行DS-Lite客户端软件的PC）配置IANA保留的众所周知地址（192.0.0.0/29)：5.查看双栈主机获取地址的情况预期测试结果
1.双栈主机可通过DHCPv6option3（identityassociationfornon-temporaryaddress）获得全局单播IPv6地址，可通过DHCPv6option23（DNSrecursivenameserver）获得IPv6DNS地址：2.双栈主机可使用预先配置的IANA保留的众所周知地址与IPv4业务进行交互，此地址为客户端-服务器之间实现进程通信所采用的源地址判定原则
测试结果与预期结果相符，否则不符合要求备注
CPE的设备模式为桥接型
iiikAoNnikAca
YD/T2808-2015
测试编号4
测试项目
测试依据
测试目的
测试拓扑
测试步骤
CPE手工配置AFTR端隧道地址功能测试YD/T2371-20115.4
测试CPE可手工配置AFTR端隧道地址见图1所示
1.按照测试拓扑搭建测试环境：2.配置CPE从BNAS获取WAN口的IPv6地址，该IPv6地址将作为隧道ID3.在CPE上通过手工配置界面设置AFTR的域名或IPv6地址；4.CPE侧的仪表模拟IPv4用户向网络侧发送IPv4流量，字节长度为1000字节5.查看网络侧仪表是否能够接收IPv4流量预期测试结果
步骤5中，网络侧仪表可接收到IPv4流量判定原则
测试结果与预期结果相符，否则不符合要求备注
iiikAoNikAca
测试编号5
测试项目
测试依据
测试目的
测试拓扑
测试步骤
CPE通过DHCPv6方式自动发现AFTR端隧道地址的功能测试YD/T2371-20115.4
测试CPE的AFTR端隧道地址自动发现机制见图1所示
1.按照测试拓扑搭建测试环境：2.配置CPE从BNAS获取WAN口的IPv6地址，该IPv6地址将作为隧道ID：YD/T2808-2015
3.在DHCPv6服务器配置AFTR的域名，IPv6DNS服务器也配置好AFTR的域名所对应的IP地址，配置CPE的AFTR发现机制为DHCPv6模式：4.CPE侧的仪表模拟IPv4用户向网络侧发送IPv4流量，字节长度为1000字节：5.查看网络侧仪表是否能够接收IPv4流量预期测试结果
1.步骤5中，网络侧仪表可接收到IPv4流量：2.CPE通过DHCPv6option64方式自动发现AFTR域名后与IPv6DNS服务器交互获取此域名的AAAA属性，即DS-Lite隧道AFTR端的IPv6地址判定原则
测试结果与预期结果相符，否则不符合要求备注
YD/T2808-2015
6DS-Lite隧道功能测试
测试编号6
测试项目
测试依据
测试目的
测试拓扑
测试步骤
DS-Lite隧道封装及解封装能力测试YD/T2371-20115.26.2
测试B4和AFTR之间的隧道建立情况，以及B4和AFTR的封装及解封装能力见图1所示
1。按照测试拓扑搭建测试环境；2.配置B4和AFTR之间建立IPv4-in-IPv6的隧道：3.CPE侧的仪表模拟IPv4用户向网络侧发送IPv4流量，字节长度为1000字节（小于隧道MTU值）；4.在AFTR上通过流量分析仪对IPv4-in-IPv6的流量和解封装后的IPv4流量进行查看：5.AFTR侧的仪表模拟网络设备向用户侧发送IPv4流量，字节长度为1000字节（小于隧道MTU值）；6.在B4上通过流量分析仪对IPv4-in-IPv6的流量和解封装后的IPv4流量进行查看预期测试结果
1.步骤2中，B4和AFTR之间建立隧道正常：2.步骤4中，AFTR上查看到的隧道流量封装正确，AFTR执行解封装功能正常：3.步骤6中，B4上查看到的隧道流量封装正确，B4执行解封装功能正常判定原则
测试结果与预期结果相符，否则不符合要求备注
测试编号7
测试项目
测试依据
测试目的
测试拓扑
测试步骤
DS-Lite隧道分片及重组能力测试YD/T2371-20115.36.3
YD/T2808-2015
测试B4和AFTR之间的隧道建立情况，以及B4和AFTR的分片及重组能力见图1所示
1.按照测试拓扑搭建测试环境：2.配置B4和AFTR之间建立IPv4-in-IPv6的隧道：3.CPE侧的仪表模拟IPv4用户向网络侧发送IPv4流量，字节长度为1500字节（大于隧道MTU值）；4.在AFTR上通过流量分析仪对IPv4-in-IPv6的流量和解封装后的IPv4流量进行查看5.AFTR侧的仪表模拟网络设备向用户侧发送IPv4流量，字节长度为1500字节（大于隧道MTU值）6.在B4上通过流量分析仪对IPv4-in-IPv6的流量和解封装后的IPv4流量进行查看预期测试结果
1.步骤2中，B4和AFTR之间建立隧道正常：2.步骤4中，B4执行隧道流量封装和数据包分片功能正常，AFTR上查看到的隧道流量封装正确，AFTR执行数据包重组和隧道解封装功能正常；3.步骤6中，AFTR执行隧道流量封装和数据包分片功能正常，B4上查看到的隧道流量封装正确，B4执行数据包重组和隧道解封装功能正常判定原则
测试结果与预期结果相符，否则不符合要求备注
若B4在执行隧道封装之前先进行数据包分片，那么CPE应支持发送告警报文通知LAN下IPv4主机用户调整IPv4报文的长度
