【YD通讯标准】 演进的移动分组核心网络(EPC)设备测试方法 第1部分:支持 E-UTRAN 接入

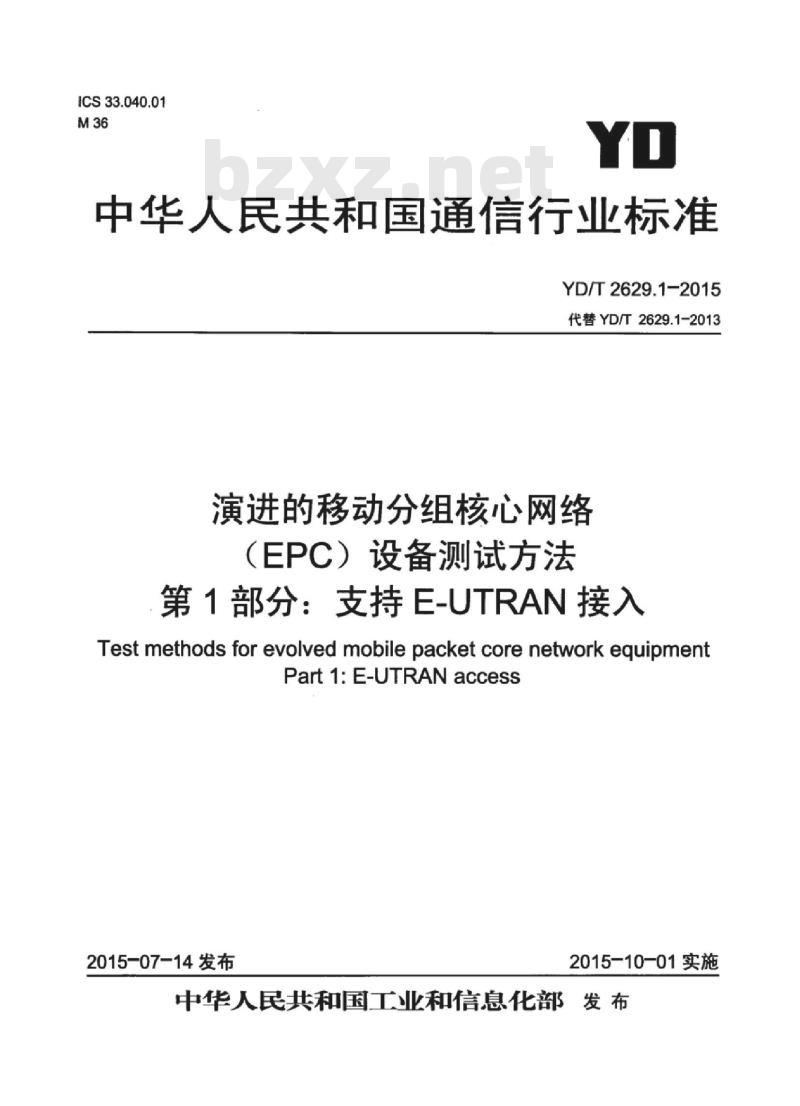

ICS33.040.01
中华人民共和国通信行业标准
YD/T2629.1-2015
代替YD/T2629.1-2013
演进的移动分组核心网络
（EPC）设备测试方法
第1部分：支持E-UTRAN接入
Test methods for evolved mobile packet core network equipmentPart1:E-UTRANaccess
2015-07-14发布
2015-10-01实施

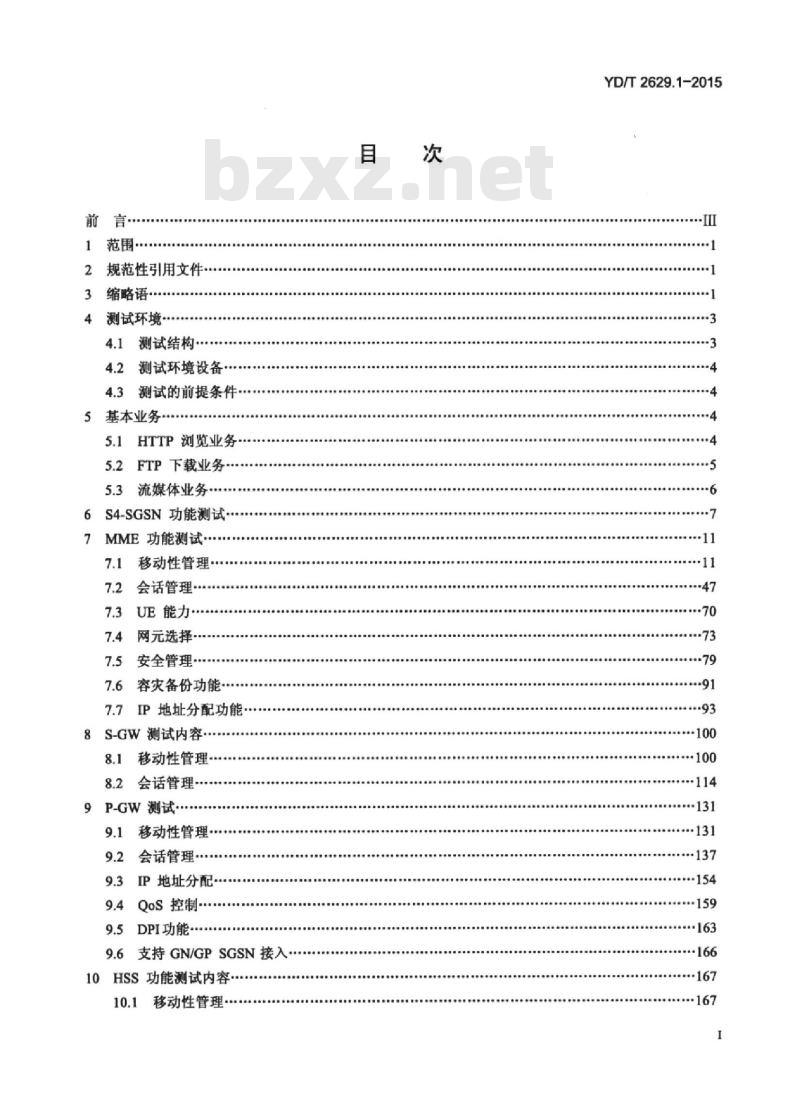

中华人民共和国工业和信息化部发布前
规范性引用文件·
缩略语
测试环境·
测试结构·
4.2测试环境设备
4.3测试的前提条件
5基本业务.
5.1HTTP浏览业务
5.2FTP下载业务·
5.3流媒体业务
6S4-SGSN功能测试
7MME功能测试
移动性管理
会话管理
UE能力
网元选择
安全管理-
容灾备份功能
7.7IP地址分配功能
8S-GW测试内容.
移动性管理
8.2会话管理
9P-GW测试
移动性管理·
会话管理
9.3IP地址分配
QoS控制.
9.5DPI功能.
9.6支持GN/GPSGSN接入
10HSS功能测试内容
移动性管理
YD/T2629.1-2015
YD/T2629.1-2015

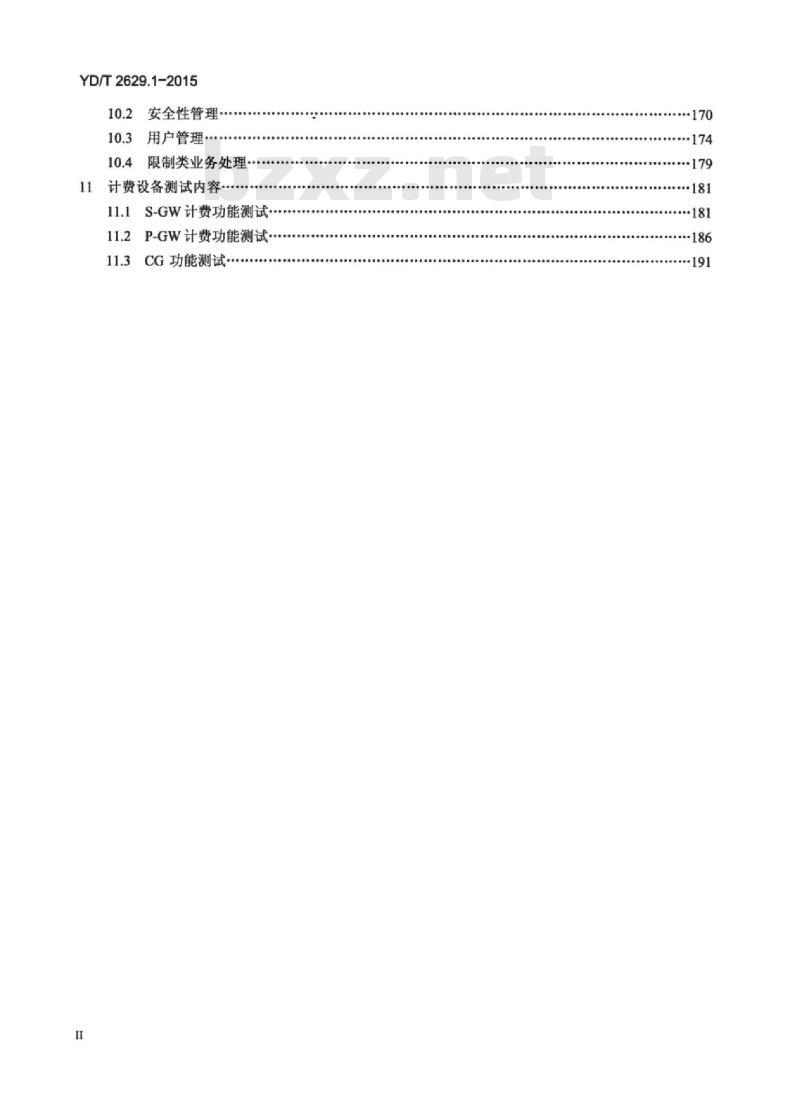

安全性管理
10.3用户管理.*
10.4限制类业务处理
11计费设备测试内容
11.1S-GW计费功能测试.
P-GW计费功能测试
CG功能测试
电EEEEE电电EE
TiiKAoNiKAca
YD/T2629.1-2015

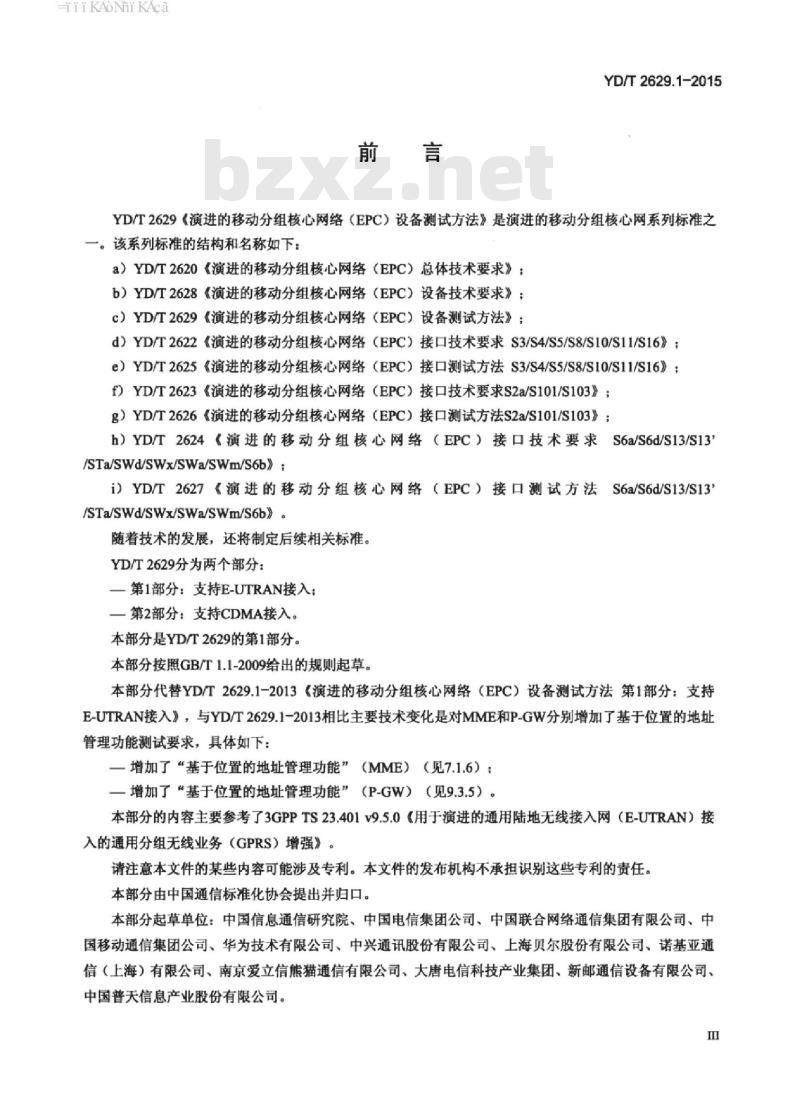

YD/T2629《演进的移动分组核心网络（EPC）设备测试方法》是演进的移动分组核心网系列标准之一。该系列标准的结构和名称如下！a）YD/T2620《演进的移动分组核心网络（EPC）总体技术要求》：b）YD/T2628《演进的移动分组核心网络（EPC）设备技术要求》；c）YD/T2629《演进的移动分组核心网络（EPC）设备测试方法》：d）YD/T2622《演进的移动分组核心网络（EPC）接口技术要求S3/S4/S5/S8/S10/S11/S16》：e）YD/T2625《演进的移动分组核心网络（EPC）接口测试方法S3/S4/S5/S8/S10/S11/S16》：f）YD/T2623《演进的移动分组核心网络（EPC）接口技术要求S2a/S101/S103》：g）YD/T2626《演进的移动分组核心网络（EPC）接口测试方法S2a/S101/S103》：h）YD/T2624《演进的移动分组核心网络（EPC）接口技术要求S6a/S6d/S13/S13/STa/SWd/SWx/SWa/SWm/S6b》:
i）YD/T2627《演进的移动分组核心网络（EPC）接口测试方法S6a/S6d/S13/S13/STa/SWd/SWx/SWa/SWm/S6b》
随着技术的发展，还将制定后续相关标准。YD/T2629分为两个部分：
一第1部分：支持E-UTRAN接入；一第2部分：支持CDMA接入。
本部分是YD/T2629的第1部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分代替YD/T2629.1-2013《演进的移动分组核心网络（EPC）设备测试方法第1部分：支持E-UTRAN接入》，与YD/T2629.1-2013相比主要技术变化是对MME和P-GW分别增加了基于位置的地址管理功能测试要求，具体如下：一增加了“基于位置的地址管理功能”（MME）（见7.1.6）；一增加了“基于位置的地址管理功能”（P-GW）（见9.3.5）。本部分的内容主要参考了3GPPTS23.401v9.5.0《用于演进的通用陆地无线接入网（E-UTRAN）接入的通用分组无线业务（GPRS）增强》。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、中国电信集团公司、中国联合网络通信集团有限公司、中国移动通信集团公司、华为技术有限公司、中兴通讯股份有限公司、上海贝尔股份有限公司、诺基亚通信（上海）有限公司、南京爱立信熊猫通信有限公司、大唐电信科技产业集团、新邮通信设备有限公司、中国普天信息产业股份有限公司。m
HiiKAoNiKAca
YD/T2629.1-2015
本部分主要起草人：杨红梅、梅承力、李文苡、高功应、张艳平、周晓云、沈洋、徐、谢晓棠、主
剑、习建德、姜怡华蔡
本部分于2013年10月首次发布，本次为首次修订。HiiKAoNiKAca
1范围
YD/T2629.1-2015
演进的移动分组核心网络（EPC）设备测试方法第1部分：支持E-UTRAN接入
本部分规定了与E-UTRAN接入相关的基于GTP协议的演进的移动分组核心网设备的测试环境、测试内容和测试方法。
本部分适用于支持E-UTRAN接入的核心网设备，包括MME、S-GW、P-GW、S4-SGSN、HSS及CG设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2628.1-2015演进的移动分组核心网络（EPC）设备技术要求第1部分：支持E-UTRAN接入3缩略语
下列缩略语适用于本文件。
APN-OI
eNodeB
Application Functionwww.bzxz.net
Aggregate Maximum Bit Rate
Access Point Name
Access Point Name-Operator IdentityAllocation andRetentionPriorityAccess SecurityManagementEntityAuthentication Token
Base Station Sub-system
Code Division Multiple AccessCharging Data Record
Charging Gateway
Ciphering Key
Domain Name Server
Differentiated Services CodePointEPS Connection Management
EPS Mobility Management
evolved NodeB
EvolvedPacketCore
E-UTRANRadioAccessBearer
Evolved Packet System
E-UTRAN EvolvedUTRAN
应用功能
聚合的最大比特速率
接入点名
接入点名称一运营商标识
分配和保留优先级
接入安全管理实体
鉴权令牌
基站子系统
码分多址
计费数据
计费网关
加密密钥
域名服务器
差分服务代码点
EPS连接管理
EPS移动性管理
演进的NodeB
演进的分组核心网
E-UTRAN无线接入承载
演进的分组系统
演进的UTRAN
HiiKAoNiKAca
YD/T2629.1-2015
IP-CAN
P-CSCF
P-TMSI
File Transfer Protocol
Guaranteed Bit Rate
GSMEDGERadioAccessNetwork
GatewayGPRSSupportNode
General Packet Radio ServiceGeneric Routing EncapsulationGPRS Tunneling Protocol
Home Location Register
Home Subscriber Server
HyperText Trasfer Protocol
Integritykey
International Mobile Subscriber IdentityInternet Protocol
IP ConnectivityAccsess NetwrokInternet Protocol version 4
Internet Protocol version 6
Long Term Evolution
Maximum Bit Rate
Mobility Management Entity
Mobile Station
Non-Access Stratum
Operator Determined Barring
Policy and Charging Control
Policy and Charging Rules FunctionProxyCall Session Control FunctionPacket Data Network
Packet Data Protocol
Packte Data Network-Gate WayPacket Moblility Management
Packet Switched
Packet- Temporary Mobile Subscriber IdentifyQoS Class Identifier
Quality of Service
Radio Access Bearer
Radio Access Network
RANDom number
Radio Access Type
文件传输协议
可保证的比特率
GSMEDGE无线接入网络
网关GPRS支持节点
通用分组无线业务
通用路由封装（协议）
GPRS隧道协议
归属位置寄存器
归属用户服务器
超文本传输协议
完整性密钥
国际移动用户识别码
因特网协议
IP连通接入网络
因特网协议版本4
因特网协议版本6
长期演进
最大比特速率
移动性管理实体
移动台
非接入层
运营者决定闭锁
策略和计费控制
策略和计费规则功能
代理呼叫会话控制功能
分组数据网
分组数据协议
分组数据网网关
分组移动性管理
分组交换
分组临时移动用户识别
QoS级别标识符
服务质量
无线接入承载
无线接入网
随机数
无线接入类型
HiiKAoNiKAca
S-TMSI
V-PCRF
4测试环境
测试结构
Routing Area Update
Radio Network Controller
Radio Network Subsystem
Radio Resource Control
S1-Application Protocol
ServingGPRSSupportNode
Serving Gate-Way
SAE-TemporaryMobile Subscriber IdentityTracking Area
Tracking Area Identity
Tracking Area Update
TransmissionControlProtocol
Tunnel Endpoint Identifier
Traffic Flow Template
TemporaryMobileSubscriberIdentifyUserEquipment
Universal Mobile Telecommunications SystemUniversal Terrestrial Radio Access NetworkVistedPCRF
Wireless Application ProtocolExpecteduserRESponse
EPC网络设备的测试结构如图1和图2所示。GERAN
S1-MME
-UTRAN
路由区更新
无线网络控制器
无线网络子系统
无线资源控制
S1应用协议
服务GPRS支持节点
服务网关
YD/T2629.1-2015
SAE临时移动用户标识
跟踪区域
跟踪区标识
跟踪区更新
传输控制协议
隧道终点标识
业务流模板
临时移动用户识别号码
用户设备
通用移动通讯系统
UMTS陆地无线接入网
拜访PCRF
无线应用协议
预期的用户响应
图1EPC网络设备的测试结构（GnGp-SGSN）R
HTTFTP
流媒体服务器
HiiKAoNiKAca
YD/T2629.1-2015
4.2测试环境设备
S1-MME
E-UTRAR
图2EPC网络设备的测试结构（S4-SGSN）SGi
HTTPFTP
流媒体服务器
被测设备：MME（移动性管理实体）、S-GW（服务网关）、P-GW（分组数据网网关）、HSS（归属用户服务器）、CG（计费网关）。辅助设备：DNS（域名服务器，支持EPSDNS解析方法和EPS域名构造方法）、SGSN（服务GPRS支持节点）、CE（核心网设备之间以及核心网和接入网之间通过CE相连，CE支持端口负荷分担和主备方式，优选负荷分担）、HTTP/FTP/流媒体服务器（能够与P-GW对接，可以模拟FTP上载/下载和流媒体业务），LTE终端、协议分析仪（能支持NAS、S1-MME、S1-U、S6a、S5、S10、S11、SGs、Gx等接口的协议分析)。
4.3测试的前提条件
测试的前提条件为：
a）LTE/EPC网络正常运行：
b）网上辅助环境正常工作，辅助测试无线环境正常工作。5基本业务
5.1HTTP浏览业务
测试编号：5.1
测试项目：基本业务
测试分项目：HTTP浏览业务
测试目的：验证UE附着之后，能够正常进行HTTP业务预置条件：
a）EPS网络中各网元及操作维护台运行正常。b）用户在HSS中已签约EPS业务。c）UE已经附着到网络，并且处于ECM-CONNECTED状态。d）HTTP服务器工作正常
测试步骤：
1）UE浏览WAP网页。
2）在网络侧查询用户的信息
预期结果：
a）UE能正常浏览网页。
b）用户EMM状态为EMM-REGISTERED，ECM状态为ECM-CONNECTED4
TiiKAoNiKAca
5.2FTP下载业务
测试编号：5.2
测试项目：基本业务
测试分项目：FTP下载业务
测试目的：验证UE附着之后，能够正常进行FTP下载业务预置条件：
a）EPS网络中各网元系统及操作维护台运行正常。b）用户在HSS中已签约EPS业务。c）UE已经附着到网络，并且处于ECM-CONNECTED状态d）FTP服务器工作正常
测试步骤：
1）UE执行FTP下载，下载一个大文件。2）在网络侧查询用户的信息
预期结果：
a）文件下载成功，速率稳定，与无线接入速率基本一致。b）用户EMM状态为EMM-REGISTERED，ECM状态为ECM-CONNECTED测试说明：
可通过用PC连接UE拨号上网然后FTP下载的方式来进行测试YD/T2629.1-2015
YD/T2629.1-2015
5.3流媒体业务
测试编号：5.3
测试项目：基本业务
测试分项目：流媒体业务
测试目的：验证UE附着之后，能够正常进行流媒体业务预置条件：
a）EPS网络中各网元系统及操作维护台运行正常。b）用户在HSS中已签约EPS业务
C）UE已经附着到网络，并且处于ECM-CONNECTED状态。d）流媒体工作正常
测试步骤：
1）在UE上观看流媒体
2）在网络侧查询用户的信息
预期结果：
a）成功观看流媒体业务。
b）用户EMM状态为EMM-REGISTERED，ECM状态为ECM-CONNECTED测试说明：
可通过用PC连接UE拨号上网，然后观看流媒体业务的方式来进行测试6S4-SGSN功能测试
测试编号：6.1
测试项目：Gn/GpSGSN与S4-SGSN的互操作测试分项目：从Gn/GpSGSN到S4-SGSN基于Gn接口的路由区更新YD/T2629.1-2015
测试目的：验证从Gn/GpSGSN到S4-SGSN基于Gn接口的路由区更新，S4-SGSN能够正确处理预置条件：
a）各网元系统及操作维护台运行正常。b）用户已经签约GPRS业务。
c）S4-SGSN和GnSGSN之间配好了基于Gn接口的互操作的相关配置。d）UE已经通过RNC/BSC附着到Gn/GpSGSN网络，并有一个PDP上下文，GGSN具备P-GW功能e）在S4-SGSN上建立Gn/Gp接口跟踪，用户跟踪，GTP-C跟踪测试步骤：
1）UE逐渐移动到另一个RNC/BSC覆盖区，触发RAU流程。2）在网络侧查询用户的信息
预期结果：
a）RAU流程成功，S4-SGSN选择了一个S-GW。b）S4-SGSN中用户状态为PMM-IDLE/STANDY。c）消息流程正确
