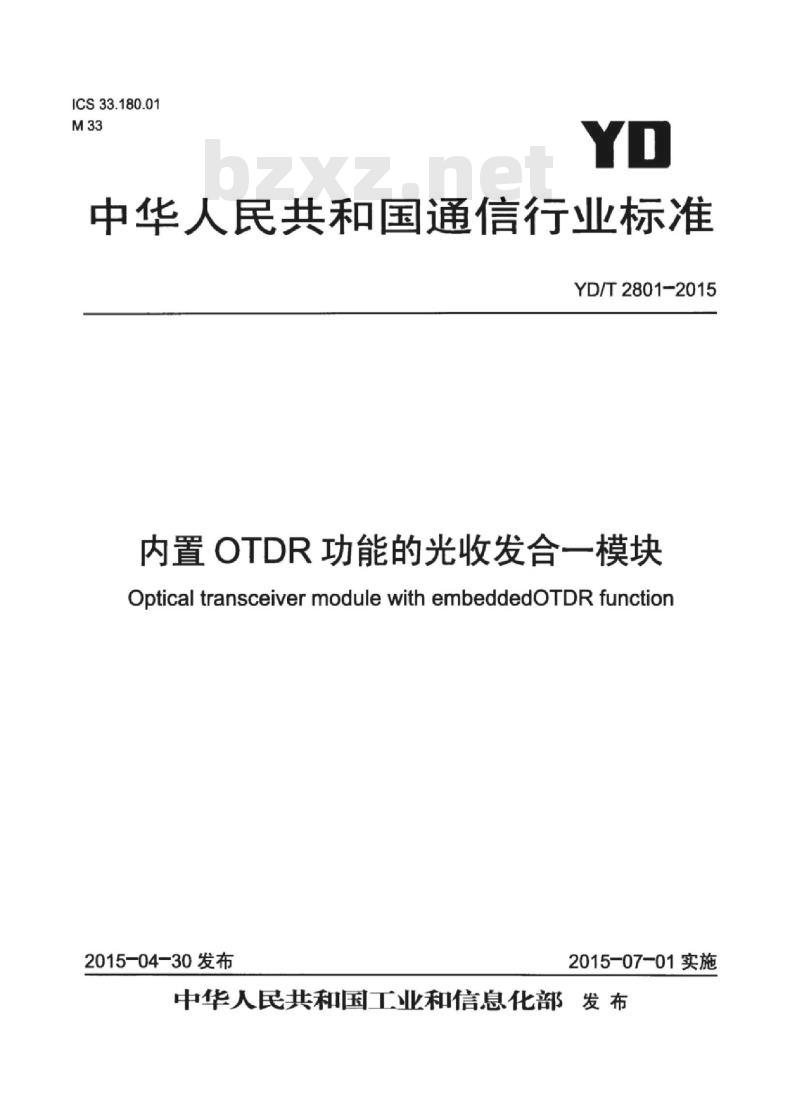

【YD通讯标准】 内置 OTDR 功能的光收发合一模块

ICS33.180.01
中华人民共和国通信行业标准
YD/T2801-2015
内置OTDR功能的光收发合一模块OpticaltransceivermodulewithembeddedOTDRfunction2015-04-30发布
2015-07-01实施
中华人民共和国工业和信息化部发布前

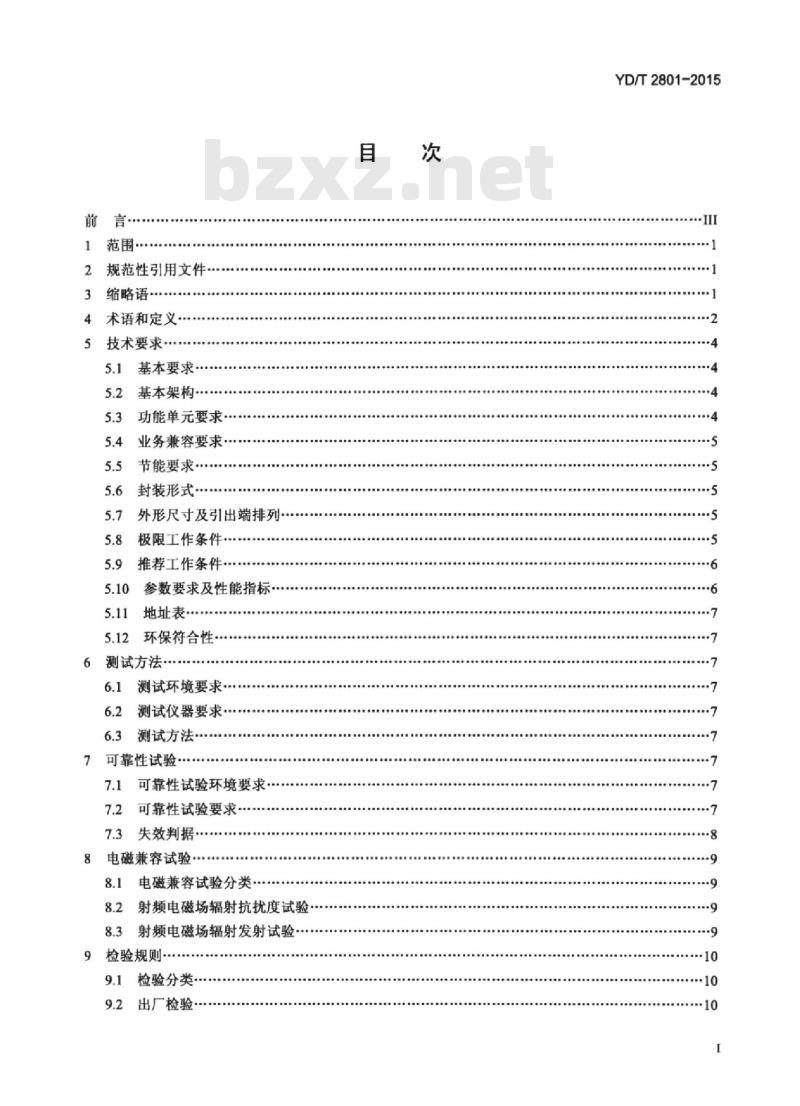

范围·
规范性引用文件。
缩略语·
术语和定义·
技术要求
5.1基本要求
5.2基本架构*
功能单元要求
业务兼容要求
节能要求
封装形式
外形尺寸及引出端排列·
极限工作条件
推荐工作条件
参数要求及性能指标
地址表
环保符合性：
6测试方法
测试环境要求
测试仪器要求.
测试方法
7可靠性试验
7.1可靠性试验环境要求
7.2可靠性试验要求
7.3失效判据…
8电磁兼容试验
8.1电磁兼容试验分类
射频电磁场辐射抗扰度试验
8.3射频电磁场辐射发射试验
9检验规则
检验分类
出厂检验·
YD/T2801-2015
YD/T2801-2015

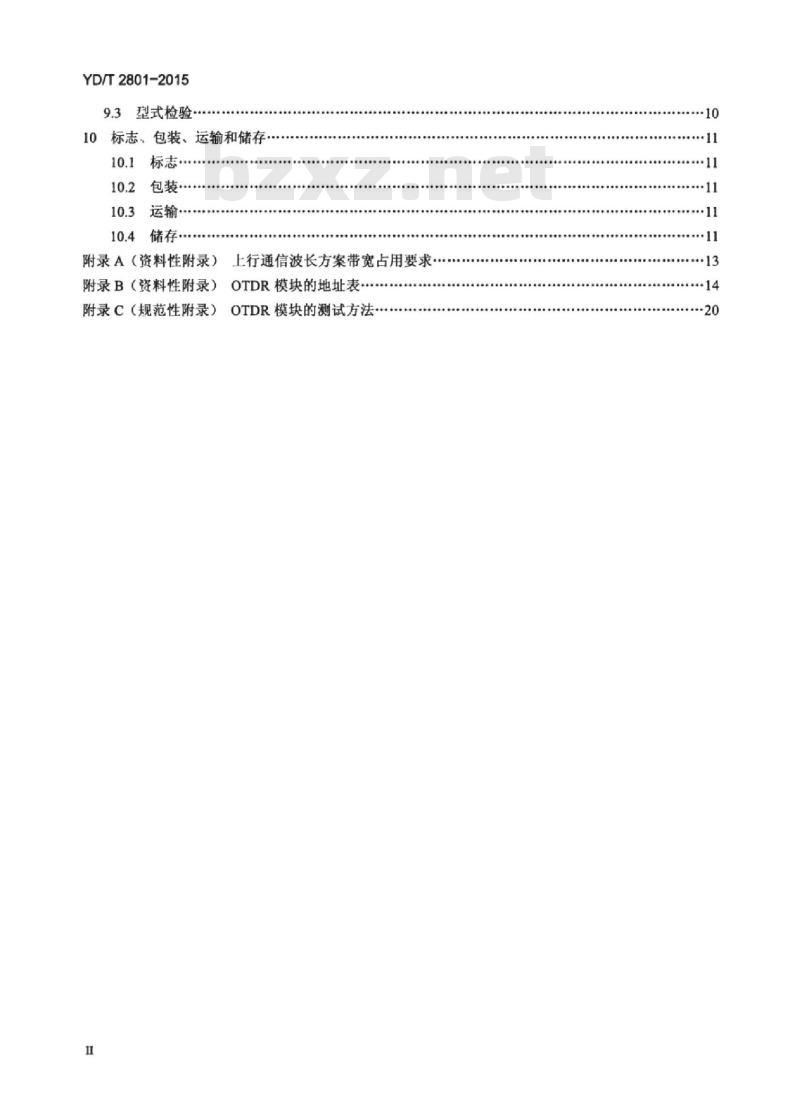

型式检验
10标志，包装、运输和储存，
10.1标志
10.4储存
附录A（资料性附录）上行通信波长方案带宽占用要求..附录B（资料性附录）OTDR模块的地址表.附录C（规范性附录）OTDR模块的测试方法H
HiiKAoNiKAca

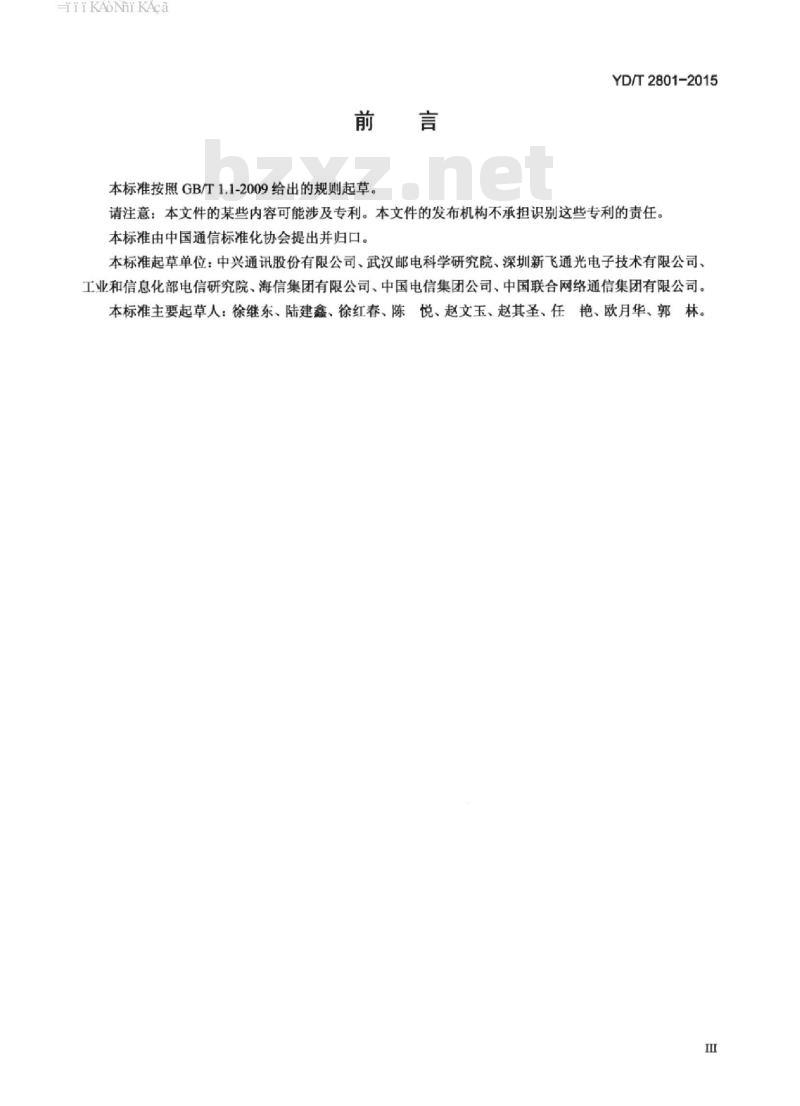

本标准按照GB/T1.1-2009给出的规则起草。YD/T2801-2015
请注意：本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中兴通讯股份有限公司、武汉邮电科学研究院、深圳新飞通光电子技术有限公司、工业和信息化部电信研究院、海信集团有限公司、中国电信集团公司、中国联合网络通信集团有限公司。艳、欧月华、郭
本标准主要起草人：徐继东、陆建鑫、徐红春、陈悦、赵文玉、赵其圣、任Ⅲ
TiiKAoNiKAca

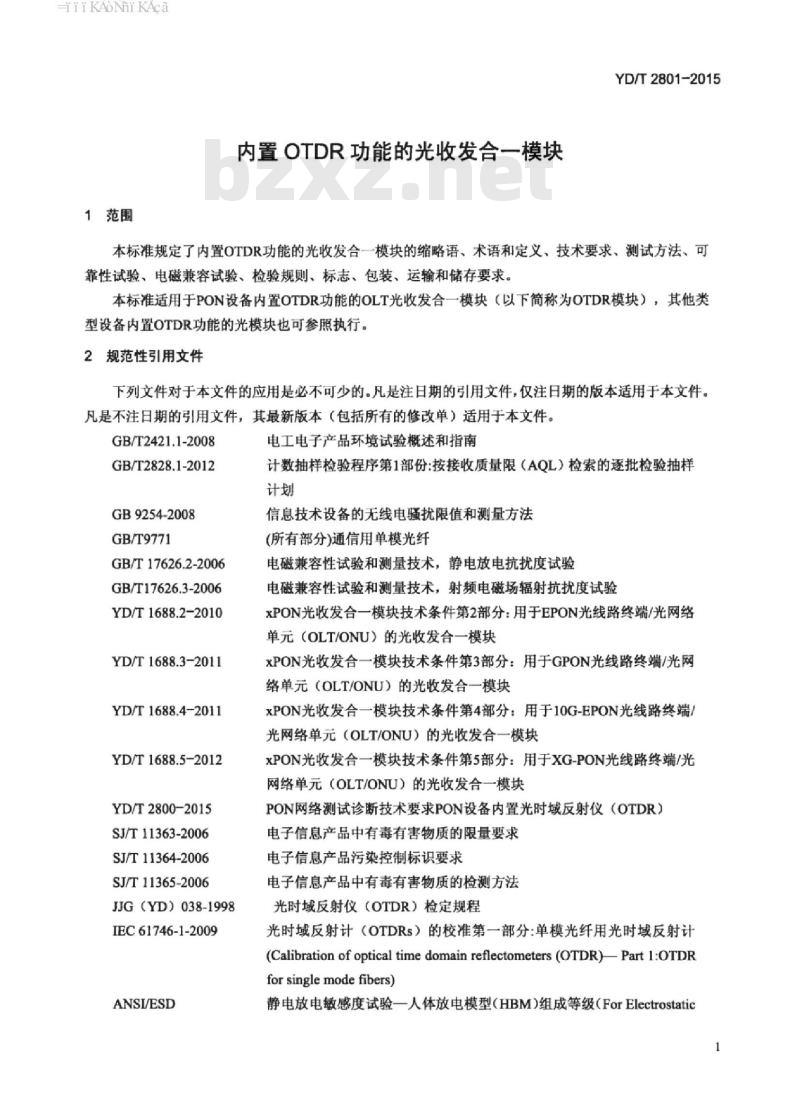

1范围
内置OTDR功能的光收发合一模块YD/T2801-2015
本标准规定了内置OTDR功能的光收发合一模块的缩略语、术语和定义、技术要求、测试方法、可靠性试验、电磁兼容试验、检验规则、标志、包装、运输和储存要求。本标准适用于PON设备内置OTDR功能的OLT光收发合一模块（以下简称为OTDR模块），其他类型设备内置OTDR功能的光模块也可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2421.1-2008
GB/T2828.1-2012
GB9254-2008
GB/T9771
GB/T17626.2-2006
GB/T17626.3-2006
YD/T1688.2-2010
YD/T1688.3-2011
YD/T1688.4-2011
YD/T1688.5-2012
YD/T2800-2015
SJ/T11363-2006
SJ/T11364-2006
SJ/T11365-2006
JJG（YD）038-1998
IEC 61746-1-2009
ANSIESD
电工电子产品环境试验概述和指南计数抽样检验程序第1部份：按接收质量限（AQL）检索的逐批检验抽样计划
信息技术设备的无线电骚扰限值和测量方法(所有部分)通信用单模光纤
电磁兼容性试验和测量技术，静电放电抗扰度试验电磁兼容性试验和测量技术，射频电磁场辐射抗扰度试验xPON光收发合一模块技术条件第2部分：用于EPON光线路终端/光网络单元（OLT/ONU）的光收发合一模块xPON光收发合一模块技术条件第3部分：用于GPON光线路终端/光网络单元（OLT/ONU）的光收发合一模块xPON光收发合一模块技术条件第4部分：用于1OG-EPON光线路终端光网络单元（OLT/ONU）的光收发合一模块xPON光收发合一模块技术条件第5部分：用于XG-PON光线路终端/光网络单元（OLT/ONU）的光收发合一模块PON网络测试诊断技术要求PON设备内置光时域反射仪（OTDR）电子信息产品中有毒有害物质的限量要求电子信息产品污染控制标识要求电子信息产品中有毒有害物质的检测方法光时域反射仪（OTDR）检定规程光时域反射计（OTDRs）的校准第一部分：单模光纤用光时域反射计(Calibration ofoptical time domain reflectometers (OTDR)Part 1:OTDRfor single mode fibers)
静电放电敏感度试验一人体放电模型（HBM)组成等级（ForElectrostatic1
HiiKAoNiKAca
YD/T2801-2015
STM5.1-2007
SFF-8472_v10.4-2009
Telcordia
GR-463-CORE-2004
3缩略语
Discharge Sensitivity Testing-Human BodyModel (HBM)ComponentLevel)
小外形规格-8472（SmallFormFactor-8472）用于电信设备的光电器件通用可靠性保证要求（Genericreliabilityassurancerequirementsforoptoelectronicdevicesused intelecommunicationsequipment）
下列缩略语适用于本文件。
AttenuationDead Zone
AvalanchePhoto Detector
Acceptance Quality Limit
Event Dead Zone
Eletro-Static Discharge
Ethernet Passive Optical NetworkGigabitCapablePassiveOpticalNetworkOptical Line Terminal
Optical Network Unit
Optical Time Domain Reflectrometer\P-type-intrinsic-\N-type
Passive Optical Network
Receiver
Single Mode Fiber
Transmitter
4术语和定义
衰减盲区
雪崩光电探测器
接收质量限
事件盲区
静电释放
以太网无源光网络
吉比特无源光网络
光线路终端
光网络单元
光时域反射仪
型-本征-N型
无源光网络
接收器
单模光纤
发射器
YD/T1588.2-2010、YD/T1688.3-2011、YD/T1688.4-2011、YD/T1688.5-2012、YD/T2800-2015.JJG（YD）038-1998界定的及下列术语和定义适用于本文件。4.1
OTDR模块OpticalModuleWithEmbeddedOTDRfunction内置OTDR功能的PONOLT光收发合一模块，OTDR功能是指发射和接收OTDR测试信号，并且对接收的OTLR信号进行数据处理。4.2
动态范围Dynamicrange
指从CTDR端口背向散射的光功率下降到噪声（98%数据点）时OTDR所能分析的最大光损耗。其定义见IC61746-1-2009，如图1所示。2
iiikAoNiKAca
噪声（98%数据点）
事件盲区EventDeadZone
图1动态范围
动态范围
检测到两个相邻反射事件之间所需的最小光纤距离，如图2所示。.L5dB
事件盲区
图2事件言区
豪减言区AttenuationDeadZone
在事件菲涅尔反射后，其中测量衰减事件的最小光纤距离，如图3所示。上
瑞利散慰
采样分辨率Samplingresolution两个连续采样点之间的最小光纤距离。4.6
工作波长
workingwavelength
OTDR测试的光波长。
寰减盲区
图3衰减盲区bzxz.net
瑞利散射
YD/T2801-2015
HiiKAoiKAca
YD/T2801-2015
5技术要求
5.1基本要求
OTDR模块在具备原有光模块业务传输功能的同时，可以进行OTDR的测试以及获得OTDR测试数据。由于原有业务功能保持不变，因此业务功能相关参数和性能将依据其本身的特性应遵从YD/T1688.2-2010、YD/T1688.3-2011、YD/T1688.4-2011、YD/T1688.5-2012的要求。对OTDR模块的基本要求如下：
a）OTDR工作时可保持原有业务功能正常运行：b）模块支持节能模式，即支持关断OTDR相关功能单元电源：c）模块能完成OTDR测试以及获得OTDR测试数据：d）模块引脚符合相关标准，不新增硬件引脚定义，OLT设备只需更换OTDR模块，以及安置配套软件，即可使OLT设备具有OTDR功能。5.2基本架构
OTDR模块的基本架构可分为4个单元：业务模块单元、OTDR测试单元、耦合单元以及OTDR处理单元，如图4所示。
控制单元
数据通道
业务模块单元
OTDR处理单元
图4OTDR模块基本架构
耦介单元
OTDR测试单元
OLT设备在置换了OTDR模块，并安装OTDR控制单元软件后，才具备OTDR检测功能。OTDR控制单元是在OLT设备中管理OTDR模块的功能单元。其基本功能是管理和控制OTDR模块以及处理OTDR测试数据。
5.3功能单元要求
5.3.1业务模块单元
业务模块单元的主要功能是传输下行业务数据以及接收上行业务数据。5.3.2OTDR处理单元
OTDR处理单元的主要功能是接收OTDR控制单元的指令，启动OTDR测试，以及处理由OTDR测试单元传送的OTDR初始数据，生成OTDR测试数据，并将该数据通过数据通道传输给OTDR控制单元。
5.3.3OTDR测试单元
OTDR测试单元的主要功能是发射测试信号以及采集OTDR返回信号。它主要由OTDR测试信号发射器件和接收器件组成。
在复用光器件方案中，该测试单元复用业务模块单元的光器件。它有两种基本的工作方式：a）将复用业务模块单元中的下行光发射器作为OTDR测试光源，同时需增加一个光探测器来接收OTDR的返回信号。
TiiKAoNiKAca
YD/T2801-2015
b）增加一个上行波长的光发射器作为OTDR测试光源，同时复用业务模块单元中的上行光探测器来接收OTDR的返回信号。
在非复用光器件方案中，测试单元中所有有源光器件均独立于业务模块单元中的光器件。比如：增加一个非通信波长的光发射器作为OTDR测试光源，同时增加一个光探测器来接收OTDR的返回信号。5.3.4耦合单元
耦合单元的主要功能是将上下行业务光和OTDR测试光按各自光路传输的要求，被引导到各自相应的光接口和光器件上。
5.3.5OTDR数据通道
OTDR数据通道是OTDR控制单元与OTDR处理单元的接口通道，主要作用是传送OTDR指令和测试数据。该通道硬件上复用了光模块的IC接口。5.4业务兼容要求
OTDR模块的业务光接口参数及性能要求与无OTDR功能光模块完全一致。OTDR模块开启或关闭OTDR测试功能时，其业务光接口性能应适从YD/T1688.2-2010YD/T1688.3-2011，YD/T1688.4-2011YD/T1688.5-2012的对应要求。
5.5节能要求
OTDR模块需要满足以下节能要求：a）OTDR不工作时应关闭相关功能单元，关闭后模块功耗须符合YD/T1688.2-2010、YD/T1688.3-2011、YD/T1688.4-2011、YD/T1688.5-2012的对应要求：b）OTDR工作时，模块增加的功耗要求见表2。5.6封装形式
OTDR模块封装形式符合YD/T1688.2-2010、YD/T1688.3-2011YD/T1688.4-2011、YD/T1688.5-2012的对应要求。
5.7外形尺寸及引出端排列
OTDR模块的引出端排列，即管脚定义符合YD/T1688.3-2011、YD/T1688.4-2011、YD/T1688.5-2012。其外形尺寸应兼容无OTDR功能的光模块的插拔要求。5.8极限工作条件
OTDR模块的极限工作条件不应超过表1的规定。表1极限工作条件
参数名称
储存温度
储存相对湿度
最大输入光功率
电源电压
ESD值
注：APD和PIN在模块设计中需要考虑保护措施符号
最小值
最大值
iiikAoNiKAca
YD/T2801--2015
推荐工作条件
OTDR模块的推荐工作条件见表2。参数名称
工作管壳温,变
电源电压
模块新增功耗。
·商业级；
b工业级：
表2推荐工作条件
最小值
°是指OTDR测试期间增加的平均功耗，OTDR模块节能应符合5.5的要求5.10
参数要求及性能指标
OTDR模块的OTDR参数要求以及性能指标应符合表3的要求。表3OTDR基本参数及性能指标
工作波长
测试光功率
脉冲宽度
采样分辨率
距离不确定度ef
动态范围t
事件盲区t
衰减盲区！
测试条件
20km光纤，采样分辨率为1.5m，采样时钟的频率偏差须不大于100ppm脉宽≤25ns
脉宽≤lus
脉宽=10ns%
脉宽-10ns
当OTDR模块用下行通信波长方案时，其OTDR测试信号的调制度应≤10%：最大值
最小值
最大值
当OTDR模快用上行通信波长方案时，其OTDR测试所占用的上行带宽≤20%，测试方法参见附录A。测试所用的光纤均为符合GB/T9771要求的单模光纤\OTDR工作波长采用上行通信波长：bOTDR工作波长采用下行通信波长。P1和P2的值取决于YD/T1688.2-2010、YD/T1688.3-2011、YD/T1688.4-2011、YD/T1688.5-2012中的下行光的最小功率值及最大功率值；cOTDR工作波长采用非通信波长：d测试光功率条件按照YD/T1688.2-2010、YD/T1688.3-2011、YD/T1688.4-2011、YD/T1688.5-2012:距离不确定度的定义见YD/T2800-2015：测试的最六时间为30min；
如果OTDR不支持10ns脉宽，可选择大于10ns的脉宽进行测试：事件盲区EDZI是必须满足的指标，EDZ2是建议满足的指标6
5.11地址表
OTDR模块的地址表要求参见附录B。5.12环保符合性
YD/T2801-2015
OTDR模块的组成单元分类应符合SJ/T11363-2006中表1的规定，有毒有害物质的限量要求按SJ/T11365-2006规定检测，应符合SJ/T11363-2006中表2的要求。6测试方法
6.1测试环境要求
测试环境要求应满足GB/T2421.1-2008中5.3的要求。6.2测试仪器要求
测试所用的仪器仪表应在有效校准期内，其精度应高于所测参数精度的一个数量级（至少）。6.3测试方法
OTDR模块的测试分为两个部分，OTDR参数的测试以及业务模块参数的测试。6.3.1OTDR参数的测试方法
测试OTDR模块的OTDR参数：应在通信业务处于工作状态时，测试OTDR工作波长、脉冲宽度、动态范围、事件盲区、衰减盲区、距离不确定度，其测试方法见附录C。6.3.2业务模块参数的测试方法
测试OTDR模块业务通信接口参数：应在OTDR功能开启和关闭时，分别测试OLT模块通信业务发射端和接收端的参数，其测试方法见YD/T1688.2-2010、YD/T1688.3-2011、YD/T1688.4--2011、YD/T1688.5-2012等相关光模块标准。7可靠性试验
可靠性试验环境要求
同6.1。
7.2可靠性试验要求
可靠性试验要求应符合表4的规定。表4OTDR模块可靠性试验要求
试验项目
物理特性可焊性
机械完整
性试验
（适用时）
ESD等级
ESD抗扰度?
机械冲击
变频振动
Telcordia
引用标准
试验条件
无蒸汽老化，焊槽法，温度245±5℃，时间GR-468-CORE-2004.3.2.10.55s
ANSI/ESD-STM5.1-2007
GB/T17626.2-2006
Telcordia
GR-468-CORE-2004.3.3.1.1.1
Telcordia
GR-468-CORE-2004.3.3.1.1.2
人体放电模型
空气放电：±15kV，10次放电：接触放电±8kV，10次放电
加速度500g，脉冲持续时间1.0ms，冲击次数：每方向5次，方向Xi、X2、Yi、Y2、ZI、加速度：20g，频率：20Hz～2000Hz，扫频速率：4min/循环，循环次数：4循环/轴向，方向X、Y、Z
抽样方案
YD/T2801-2015
试验项目
机械完整
ESD等级
性试验
非工作环
境试验
非工作环
境试验
ESD抗扰度?
光纤扭转d
光纤侧拉力d
光纤光缆保持
引用标准
ANSI/ESD-STM5.1-2007
GB/T17626.2-2006
Telcordia
GR-468-
CORE-2004.3.3.1.3.1
Telcordia
表4（续）
人体放电模型
试验条件
空气放电：±15kV，10次放电：接触放电：+8kV，10次放电
涂覆层或紧套、松套光纤：负载4.9N，扭转角度：90°～—90°~0°，循环次数：10次，扭折点离器件3cm
增强型光纤：负载9.8N，扭转角度：90°~一90°～0°循环次数：10次，扭折点离器件3cm
涂覆层或紧套光纤：拉力2.45N，90°，离光纤保护套22cm到28cm
松套或增强型光纤：拉力4.9N，90°，离光GR-468-CORE-2004.3.3.13.2
纤保护套22cm到28cm
Telcordia
GR-468-CORE-2004
3.3.1.3.3
光接口插拔重Telcordia
复性。
高温储存
低温储存
温度循环
恒定湿热
工作环境寿命（高温）
GR-468-CORE-2004.3.3.1.4.1
Telcordia
GR-468-CORE-2004.3.3.2.1
TelcordiaGR-468-CORE-2004
.3.3.2.1
Telcordia
GR-468-CORE-2004.3.3.2.2
Telcordia
GR-468-CORE-2004.3.3.2.3
涂覆层或紧套光纤：拉力4.9N，保持时间1min光纤尾端起10cm处
松套或增强型光纤：拉力9.8N，保持时间1min距光纤尾端10cm处
插拔次数：200次
Tag=85℃-2000h
Tsg40℃f72h
温度范围-40℃~+85℃，
温度变化速
率>10℃/min，极限温度下的停留时间不小于10min，循环次数：500次
温度85℃，相对湿度85%，时间500hTelcordiaGR-468-CORE-2004工作温度70eC（或85°C），正常工作条件3.3.3.1
下，时间为2000h
LTPD为批内允许不合格品率，SS为最小样品数，C为合格判定数：不适用于插拔式。不要求参数测试，可用参数不合格的产品进行：试验气候条：件除相对湿度为30%60%外，其它同6.1：试验室的电磁环境不应影响试验结果：仅适用于带尾纤的产品；
仅适用于插拨式的产品：
仅适用于非可控环境
7.3失效判据
各项试验完成后，出现下列故障中的任意一种情况即判定为不合格：a）外壳破裂或有裂纹：
b）参不满足表3的要求。
抽样方案
