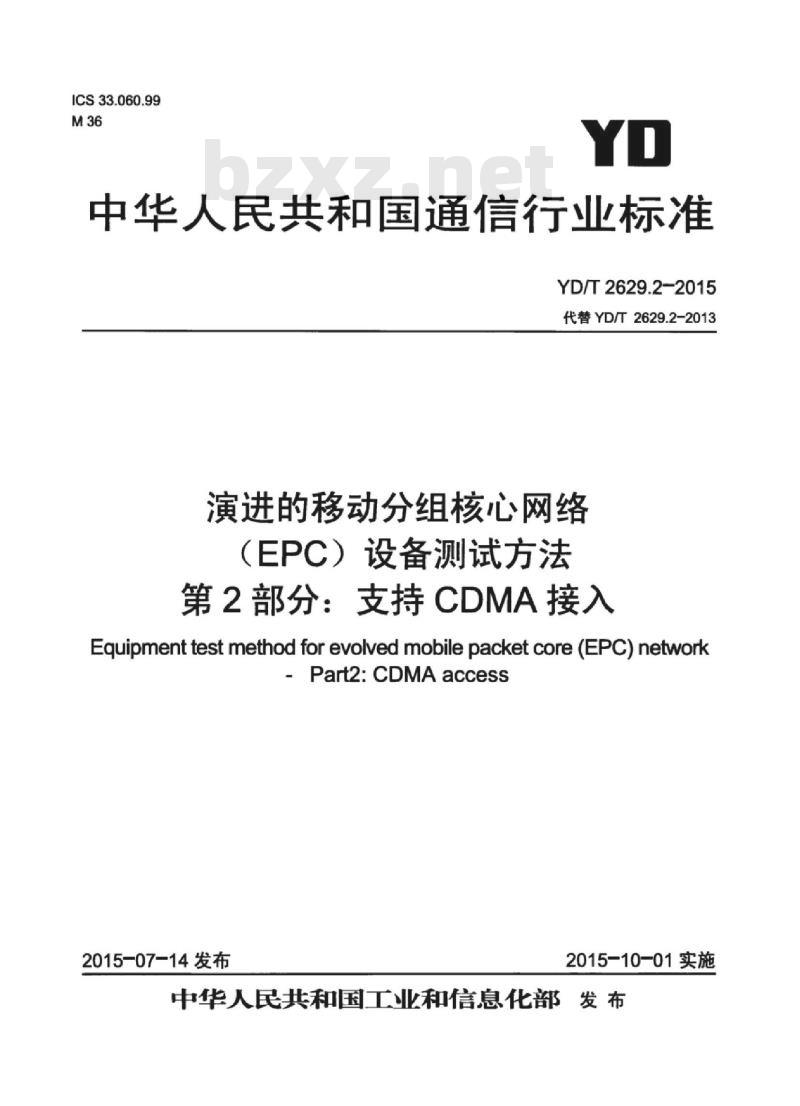

【YD通讯标准】 演进的移动分组核心网络(EPC)设备测试方法 第2部分:支持 CDMA 接入

ICS33.060.99
中华人民共和国通信行业标准
YD/T2629.2-2015
代替YD/T2629.2-2013
演进的移动分组核心网络
（EPC）设备测试方法
第2部分：支持CDMA接入
Equipment test methodfor evolved mobilepacketcore (EPC)network-Part2:cDMAaccess
2015-07-14发布
2015-10-01实施

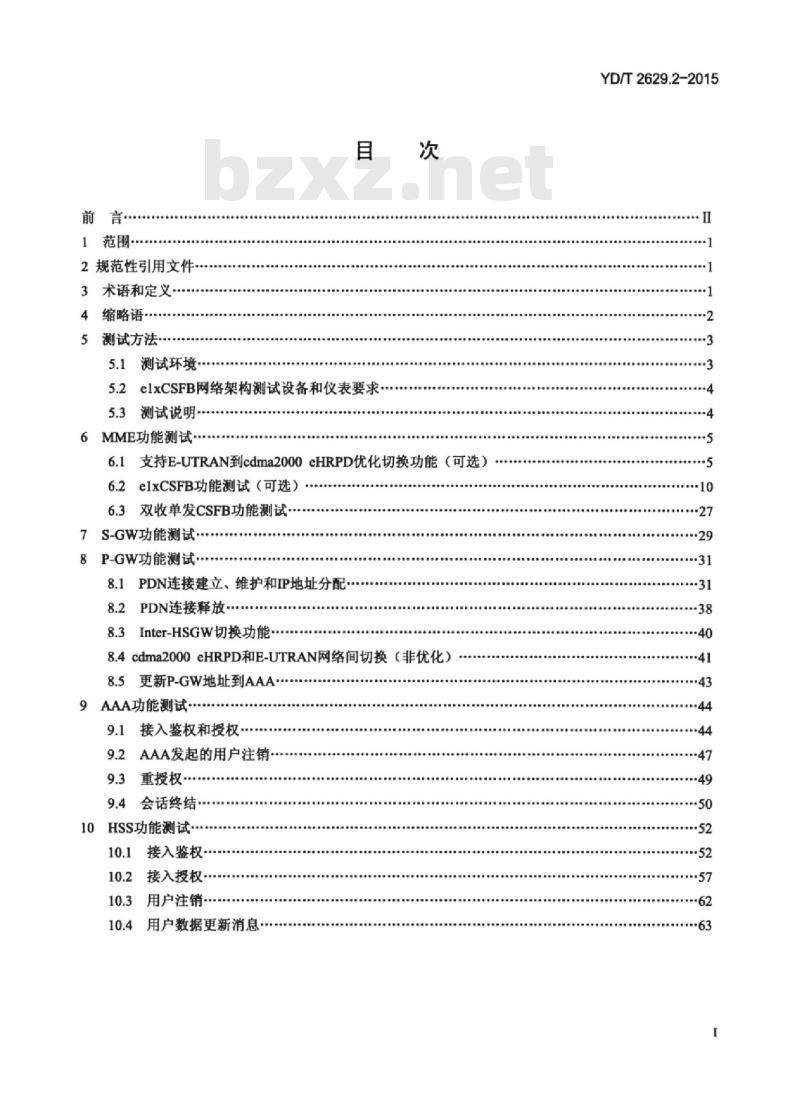

中华人民共和国工业和信息化部发布前言·
1范围
2规范性引用文件
3术语和定义
4缩略语
测试方法
5.1测试环境·
5.2elxCSFB网络架构测试设备和仪表要求.5.3测试说明
6MME功能测试
6.1支持E-UTRAN到cdma2000eHRPD优化切换功能（可选）6.2elxCSFB功能测试（可选）
6.3双收单发CSFB功能测试
7S-GW功能测试·
8P-GW功能测试·
8.1PDN连接建立、维护和IP地址分配8.2PDN连接释放..
8.3Inter-HSGW切换功能..
8.4cdma2000eHRPD和E-UTRAN网络间切换（非优化）8.5更新P-GW地址到AAA.
9AAA功能测试·
9.1接入鉴权和授权·
9.2AAA发起的用户注销
重授权·
9.4会话终结·
10HSS功能测试
接入鉴权
10.2接入授权
10.3用户注销-
10.4用户数据更新消息
YD/T2629.2-2015
YD/T2629.2-2015

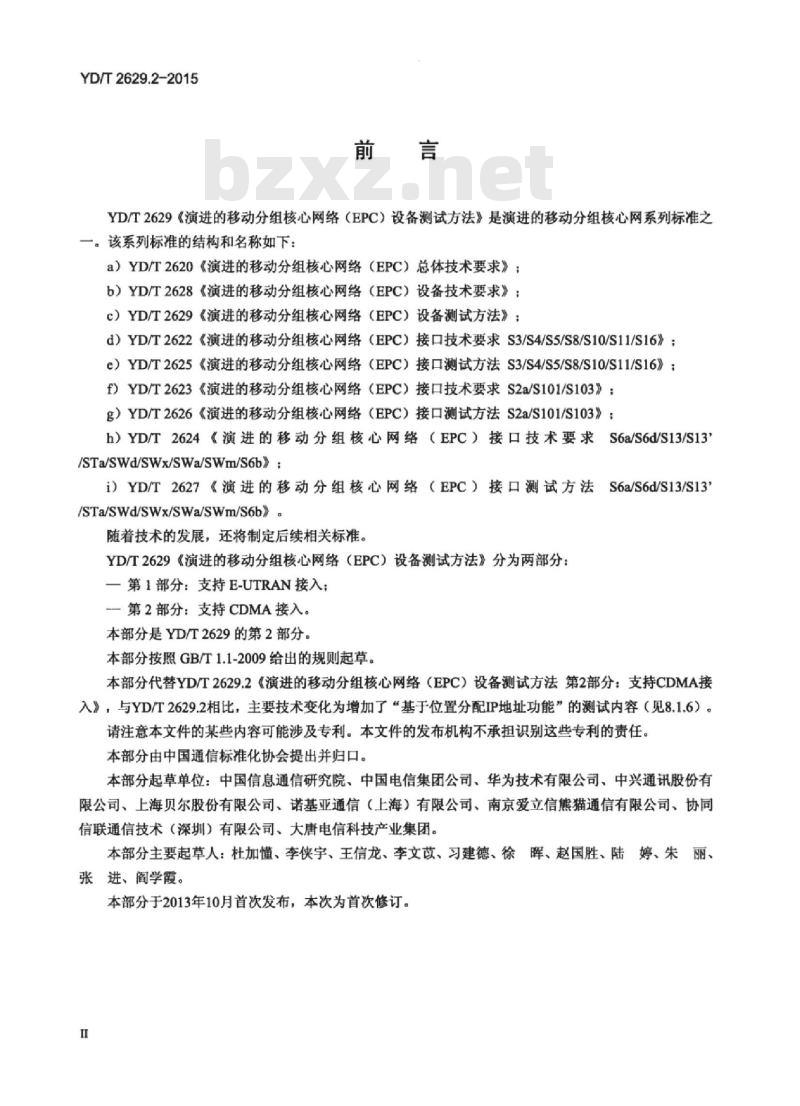

YD/T2629《演进的移动分组核心网络（EPC）设备测试方法》是演进的移动分组核心网系列标准之一。该系列标准的结构和名称如下：a）YD/T2620《演进的移动分组核心网络（EPC）总体技术要求》；b）YD/T2628《演进的移动分组核心网络（EPC）设备技术要求》；c）YD/T2629《演进的移动分组核心网络（EPC）设备测试方法》：d）YD/T2622《演进的移动分组核心网络（EPC）接口技术要求S3/S4/S5/S8/S10/S11/S16》：e）YD/T2625《演进的移动分组核心网络（EPC）接口测试方法S3/S4/S5/S8/S10/S11/S16》：f）YD/T2623《演进的移动分组核心网络（EPC）接口技术要求S2a/S101/S103》：g）YD/T2626《演进的移动分组核心网络（EPC）接口测试方法S2a/S101/S103》；h）YD/T2624《演进的移动分组核心网络（EPC）接口技术要求S6a/S6d/S13/S13/STa/SWd/SWx/SWa/SWm/S6b》：i）YD/T2627《演进的移动分组核心网络（EPC）接口测试方法S6a/S6d/S13/S13/STa/SWd/SWx/SWa/SWm/S6b》。随着技术的发展，还将制定后续相关标准。YD/T2629《演进的移动分组核心网络（EPC）设备测试方法》分为两部分：一第1部分：支持E-UTRAN接入：一第2部分：支持CDMA接入。
本部分是YD/T2629的第2部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分代替YD/T2629.2《演进的移动分组核心网络（EPC）设备测试方法第2部分：支持CDMA接入》，与YD/T2629.2相比，主要技术变化为增加了“基于位置分配IP地址功能”的测试内容（见8.1.6）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、中国电信集团公司、华为技术有限公司、中兴通讯股份有限公司、上海贝尔股份有限公司、诺基亚通信（上海）有限公司、南京爱立信熊猫通信有限公司、协同信联通信技术（深圳）有限公司、大唐电信科技产业集团。本部分主要起草人：杜加懂、李侠宇、王信龙、李文苡、习建德、徐晖、赵国胜、陆婷、朱丽、张进、阎学霞。
本部分于2013年10月首次发布，本次为首次修订。HiiKAoNiKAca

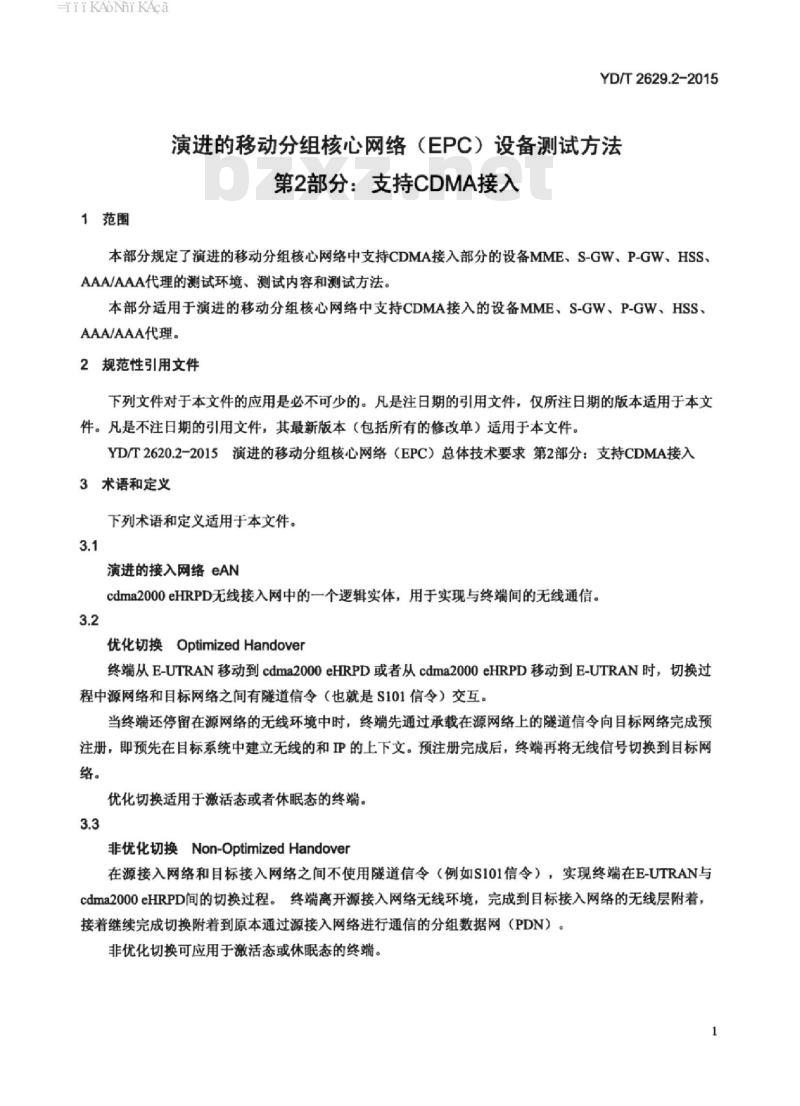

1范围
YD/T2629.2-2015
演进的移动分组核心网络（EPC）设备测试方法第2部分：支持CDMA接入
本部分规定了演进的移动分组核心网络中支持CDMA接入部分的设备MME、S-GW、P-GW、HSS、AAAAAA代理的测试环境、测试内容和测试方法。本部分适用于演进的移动分组核心网络中支持CDMA接入的设备MME、S-GW、P-GW、HSS、AAA/AAA代理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2620.2-2015演进的移动分组核心网络（EPC）总体技术要求第2部分：支持CDMA接入3术语和定义
下列术语和定义适用于本文件。3.1
演进的接入网络eAN
cdma2000eHRPD无线接入网中的一个逻辑实体，用于实现与终端间的无线通信。3.2
优化切换OptimizedHandover
终端从E-UTRAN移动到cdma2000eHRPD或者从cdma2000eHRPD移动到E-UTRAN时，切换过程中源网络和目标网络之间有隧道信令（也就是S101信令）交互。当终端还停留在源网络的无线环境中时，终端先通过承载在源网络上的隧道信令向目标网络完成预注册，即预先在目标系统中建立无线的和IP的上下文。预注册完成后，终端再将无线信号切换到目标网络。
优化切换适用于激活态或者休眠态的终端。3.3
非优化切换Non-OptimizedHandover在源接入网络和目标接入网络之间不使用隧道信令（例如S101信令），实现终端在E-UTRAN与cdma2000eHRPD间的切换过程。终端离开源接入网络无线环境，完成到目标接入网络的无线层附着，接着继续完成切换附着到原本通过源接入网络进行通信的分组数据网（PDN）。非优化切换可应用于激活态或休眠态的终端。1
HiiKAoNiKAca
YD/T2629.2-2015

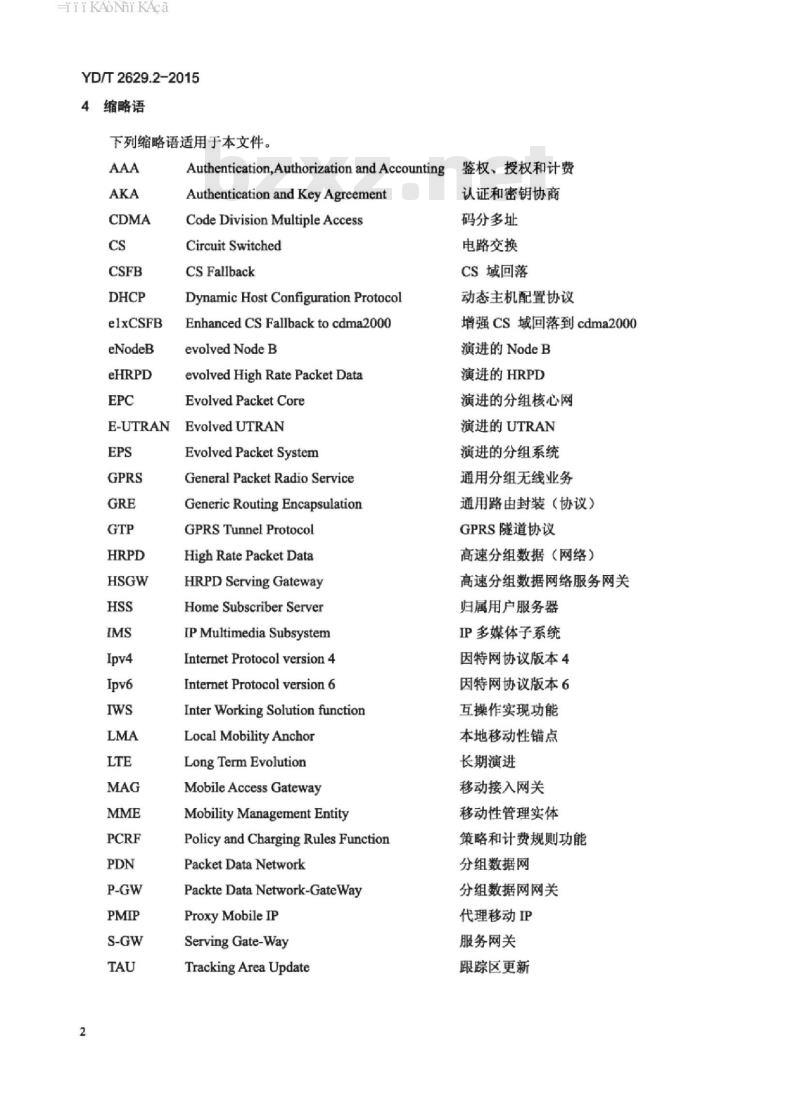

4缩略语
下列缩略语适用于本文件。
elxCSFB
eNodeB
E-UTRAN
Authentication,Authorization and AccountingAuthentication and Key AgreementCodeDivision MultipleAccess
Circuit Switched
CS Fallback
Dynamic Host Configuration ProtocolEnhanced CSFallback to cdma2000evolved Node B
evolved HighRatePacketData
Evolved Packet Core
Evolved UTRAN
Evolved Packet System
General Packet Radio ServiceGeneric Routing EncapsulationGPRS Tunnel Protocol
High Rate Packet Data
HRPD Serving Gateway
Home Subscriber Server
IP Multimedia Subsystem
Internet Protocol version 4
Intermet Protocol version 6
Inter Working Solution functionLocal Mobility Anchor
Long Term Evolution
Mobile Access Gateway
Mobility Management Entity
Policy and Charging Rules FunctionPacket Data Network
Packte Data Network-Gate WayProxy MobileIP
Serving Gate-Way
Tracking Area Update
鉴权、授权和计费
认证和密钥协商
码分多址
电路交换
CS 域回落
动态主机配置协议
增强CS域回落到cdma2000
演进的NodeB
演进的HRPD
演进的分组核心网
演进的UTRAN
演进的分组系统
通用分组无线业务
通用路由封装（协议）
GPRS隧道协议
高速分组数据（网络）bzxZ.net
高速分组数据网络服务网关
归属用户服务器
IP多媒体子系统
因特网协议版本4
因特网协议版本6
互操作实现功能
本地移动性锚点
长期演进
移动接入网关
移动性管理实体
策略和计费规则功能
分组数据网
分组数据网网关
代理移动IP
服务网关
跟踪区更新
iiikAoNnikAca
5测试方法
5.1测试环境
YD/T2629.2-2015
测试结构图如图1和图2所示，EPC网络新增功能实体和原有主要功能实体新增的功能以及相关接口的总体功能定义见YD/T2620.2-2015《演进的移动分组核心网络（EPC）总体技术要求第2部分：支持CDMA接入》
EPS网络
eAN/ePCF
可选接口
必选接口
A10/A11
图1cdma2000eHRPD接入EPC网络架构cdma
cdma2000
RTT接入网
S1-MME
E-UTRAN
cdma2000消息隧道
cdma2000
RTTMSC
cdma2000
运营商IP业务域，
例如IMS
3GPPAAA
服务器
3GPP2AAA
代理服务器
S-GW/P-GW
图2cdma2000e1xcsFB网络架构
HiiKAoNiKAca
YD/T2629.2-2015
5.2e1xCSFB网络架构测试设备和仪表要求测试设备要求如下：
MME（被测设备）
S-GW（被测设备）
P-GW（被测设备）
HSS（被测设备）
HSGW（辅助设备）
eAN/ePCF（辅助设备）
3GPP2AAA（辅助设备）
3GPPAAA（被测设备）
eNodeB（辅助设备）
IWS（辅助设备）
测试仪表要求：
测试过程中需要监测接口协议，可接在S6a、SWx、S5、S11、S101、S103、S2a、STa等接口，包括GTP协议、PMIP协议、Diameter协议等，监测并分析记录接口数据。5.3测试说明
测试说明如下！
a）本部分中的消息流程仅供参考，除非预期结果中有特别说明：b）本部分中的功能实体在实际网络中可以分设，也可以合设；c）要针对实际的物理实体，分别测试相关操作维护的项目：d）本部分中关于优化切换的检查均为可选：e）elxCSFB相关测试项为可选。iiKAoNiKAca
6MME功能测试
6.1支持E-UTRAN到cdma2000eHRPD优化切换功能（可选）6.1.1cdma2000eHRPD系统预注册测试编号：6.1.1
测试项目：E-UTRAN-cdma2000eHRPD优化切换测试分项目：cdma2000eHRPD系统预注册测试类型：可选
YD/T2629.2-2015
测试目的：验证MME支持与eAN的预注册信息交互且具有S101隧道的建立和维护功能预置条件：
1）MME、S-GW分别与eAN及HSGW互联，且设备运行正常：2）MME、eAN支持S101接口，S-GW，HSGW支持SI03接口：3）终端配置支持优化切换：
4）MME中存在终端相关信息
测试步骤：
1）终端在E-UTRAN覆盖区域内，且附着在E-UTRAN网络：2）终端移动到E-UTRAN和cdma2000eHRPD联合覆盖区，且收到eNodeB支持优化切换的广播消息预期结果：
1）MME能够与终端之间确认支持优化切换的业务能力：2）终端在cdma2000eHRPD成功注册：3）终端通过MME与cdma2000eHRPD进行消息交互参考消息流程
E-UTRAN
ULInformation Transfer
DL Information Transfe
Uplink S1CDMA2000Tunneling
EHRPDAccess
Network
Direct Transfer Request
Direct Transfer Response
Direct Transfer Request
wnlinkS1CDMAZ
Direct Transfer Response
iiiKAoNiKAca
YD/T2629.2-2015
6.1.2connected状态下，E-UTRAN到cdma2000eHRPD成功的优化切换测试编号：6.1.2
测试项目：E-UTRAN-cdma2000eHRPD优化切换测试类型：可选
测试分项目：终端connected状态下，E-UTRAN到cdma2000eHRPD成功的优化切换测试目的：验证终端在connected状态下能实现E-UTRAN到cdma200OeHRPD优化切换预置条件：
1）MME、S-GW分别与eAN互联，设备运行正常：2）MME，eAN支持S101接口，S-GW，HSGW支持S103接口：3）终端配置信息正确且支持优化切换：4）MME中存在终端相关信息；
5）终端在cdma2000eHRPD完成预注册测试步骤：
1）终端在E-UTRAN和cdma2000eHRPD联合覆盖区，且附着在E-UTRAN网络，处于connected态；2）终端在cdma2000eHRPD覆盖区，且向cdma2000eHRPD切换预期结果：
1）MME与eAN成功建立S101隧道，并通过隧道进行消息交互2）S-GW与HSGW成功建立S103隧道，并实现数据转发：3）终端成功切换到cdma2000eHRPD网络：4）终端切换到cdma2000eHRPD，而从E-UTRAN去附着/释放PDN连接时，MME不执行向HSS请求删除P-GW标识的操作”。终端完成了从E-UTRAN向eHRPD接入的切换以后，MME中UE的EMM状态应该变为EMM-DEREGISTEREDHiiKAoNiKAca
参考消息流程：
B-UTRAN
1.1.CDMA测量
2切换决定
cHRPDAN
0.UE通过E-UTRAN建立连接
3.Handover frdm E-UTRA preparation requastpreparation trarsfer
4.UL handover
5. Uplink S1 cpMA2000 Tunneling6.Direct TransfearRequest
7.A11Signaling
8. Direct Transfer Request
ga. Create forwarding tunn ls Requestgb.Createfowarding tunnblsResponse10.Downlinks1CDMA2000Tunneling11.移动出E-URA
12. HRPD AN acouires UE
13.HRPDTCC
11.数据前转
14a. A11 Reqyest Signalling
14b. Proxy Binding Updele
Bipding Ackngwledge
14c.ProxyBin
14d. A11 Respnse Signalip
15a.Notificatou Request (HO domplete)ChRasponse
15b.Notificatio
16.UEContex释故
17a Dalete Bearer Fequest
17bDelete BearerResponse
18.P-GW初始化E-UTRAN资源分配去意活过程PCRE
YD/T2629.2-2015
14e.PCEF初始化IP-CANSession修改社
YD/T2629.2-2015
6.1.3idle态下，S101隧道重定向测试编号：6.1.3
测试项目：E-UTRAN-cdma2000eHRPD优化切换测试分项目：idle态下，S101隧道重定向测试类型：可选
测试目的：验证在idle状态下，终端发生TAU且跨MME移动时，支持S101隧道重定向预置条件：
1）MME、S-GW分别与eAN互联，设备运行正常2）MME，eAN支持S101接口，S-GW，HSGW支持S103接口；3）终端配置支持优化切换：
4）MME中存在终端相关信息：
5）终端通过预注册过程，使MME和eAN之间建立S101隧道测试步骤：
1）终端在E-UTRAN和cdma2000eHRPD联合覆盖区内，且附着在E-UTRAN网络，处于idle状态：2）终端从源MME移动到目标MME覆盖区，且发生TAU预期结果：
1）终端成功在目标MME附着：
2）目标MME与eAN有消息交互
参考消息流程：
LUE通过od-MME在cHRPD网络建立了预注册，之后进入idle状态S-GW
2UE移动，更换了MME，并在ncW-MME下发起了TAU操作3.Notifyreq
4.Notifyresdo
6.1.4connected状态下，S101隧道重定向测试编号：6.1.4
测试项目：E-UTRAN-cdma2000eHRPD优化切换测试分项目：connected状态下，S101隧道重定向测试类型：可选
YD/T2629.2-2015
测试目的：验证在connected状态下，终端发生跨MME移动时，支持S1o1隧道重定向预置条件：
1）MME、S-GW分别与eAN互联，设备运行正常2）MME、eAN支持S101接口，S-GW，HSGW支持S103接口；3）终端配置支持优化切换：
4）MME中存在终端相关信息：
5）终端通过预注册过程，使MME和eAN之间建立S101隧道测试步骤：
1）终端在E-UTRAN和cdma2000eHRPD联合覆盖区内，且附着在E-UTRAN网络，处于connected状态；
2）终端从源MME移动到目标MME覆盖区预期结果：
1）终端成功在目标MME建立数据连接：2）目标MME与eAN有信令交互
参考消息流程：
I.UE通过old-MME在eHRPD网络建立了预注册HSGW
2.UE移动，更换了MME，并执行MME更换的inter-eNB操作3.Notify reqeest
4.Notifyrest
