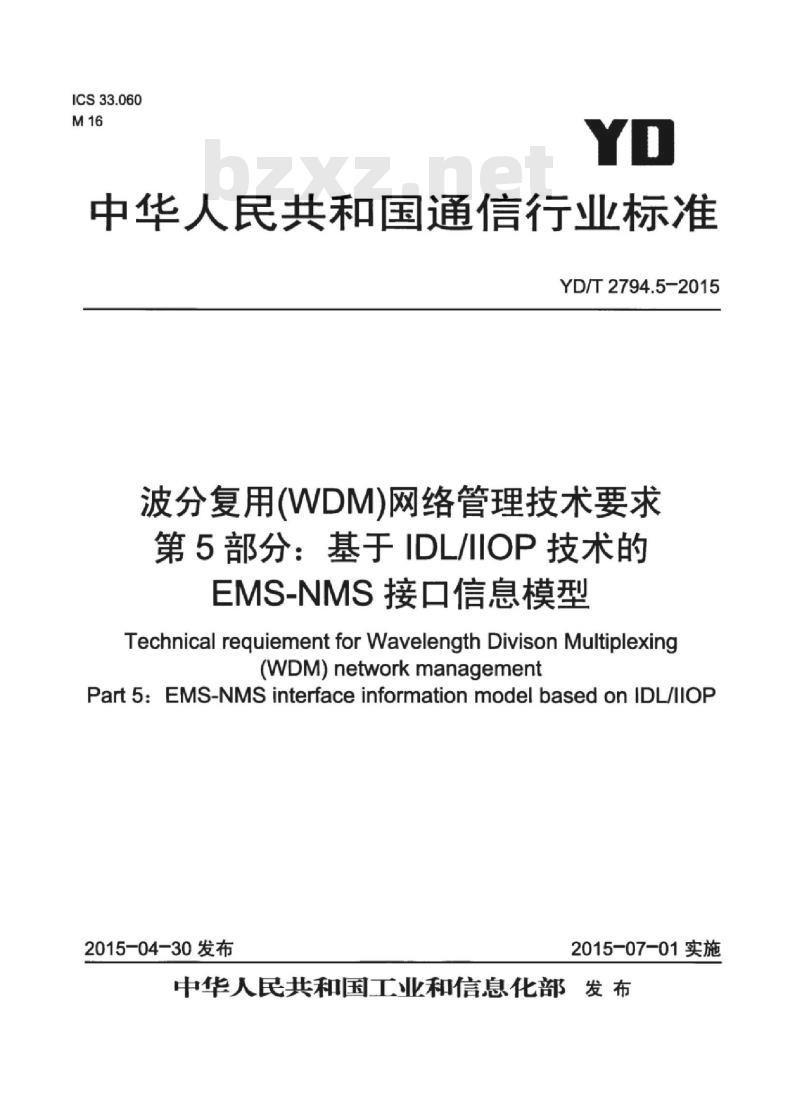

【YD通讯标准】 波分复用(WDM)网络管理技术要求 第5部分:基于 IDL/IIOP 技术的 EMS-NMS 接口信息模型

ICS33.060
中华人民共和国通信行业标准
YD/T2794.5-2015
波分复用(WDM）网络管理技术要求第5部分：基于IDL/川IOP技术的EMS-NMS接口信息模型
Technical requiement for Wavelength Divison Multiplexing(WDM)networkmanagement
Part 5:EMS-NMS interface information model based on IDL/lIOP2015-04-30发布
2015-07-01实施
中华人民共和国工业和信息化部发布前言

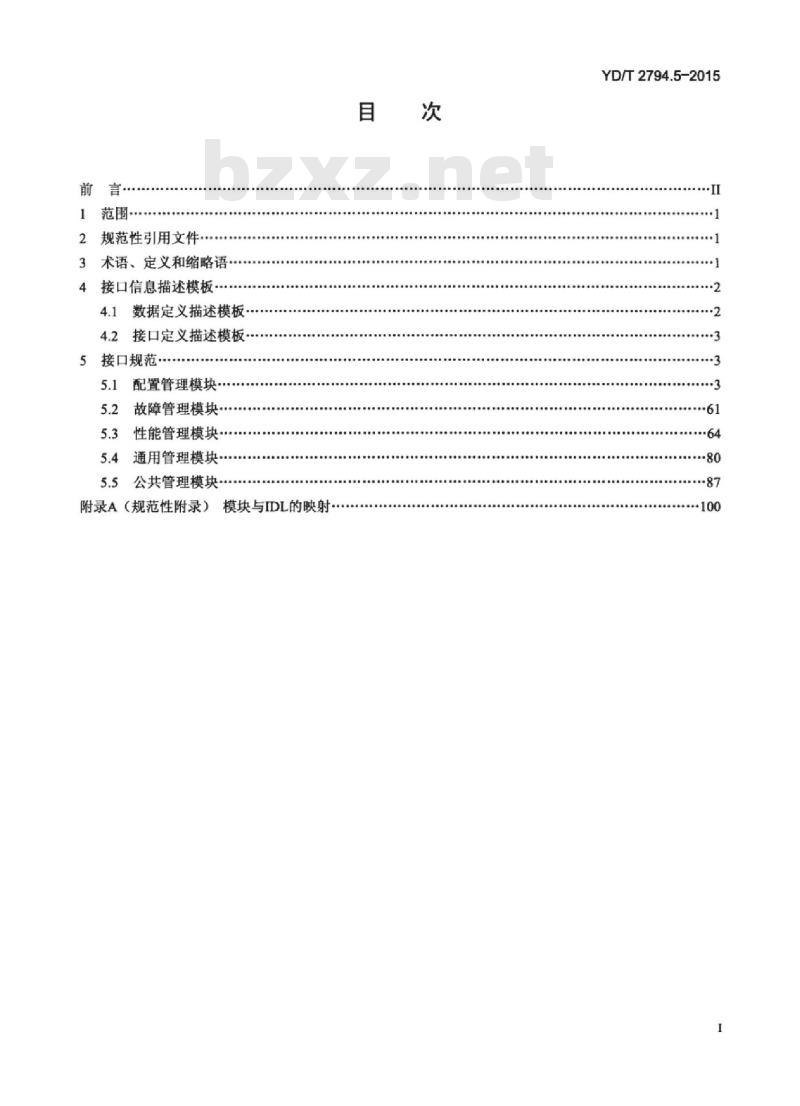

1范围
2规范性引用文件
3术语、定义和缩略语
4接口信息描述模板
4.1数据定义描述模板
4.2接口定义描述模板
5接口规范·
配置管理模块·
5.2故障管理模块…
性能管理模块·
5.4通用管理模块*。
5.5公共管理模块*
附录A（规范性附录）模块与IDL的映射目
YD/T2794.5-2015
YD/T2794.5-2015

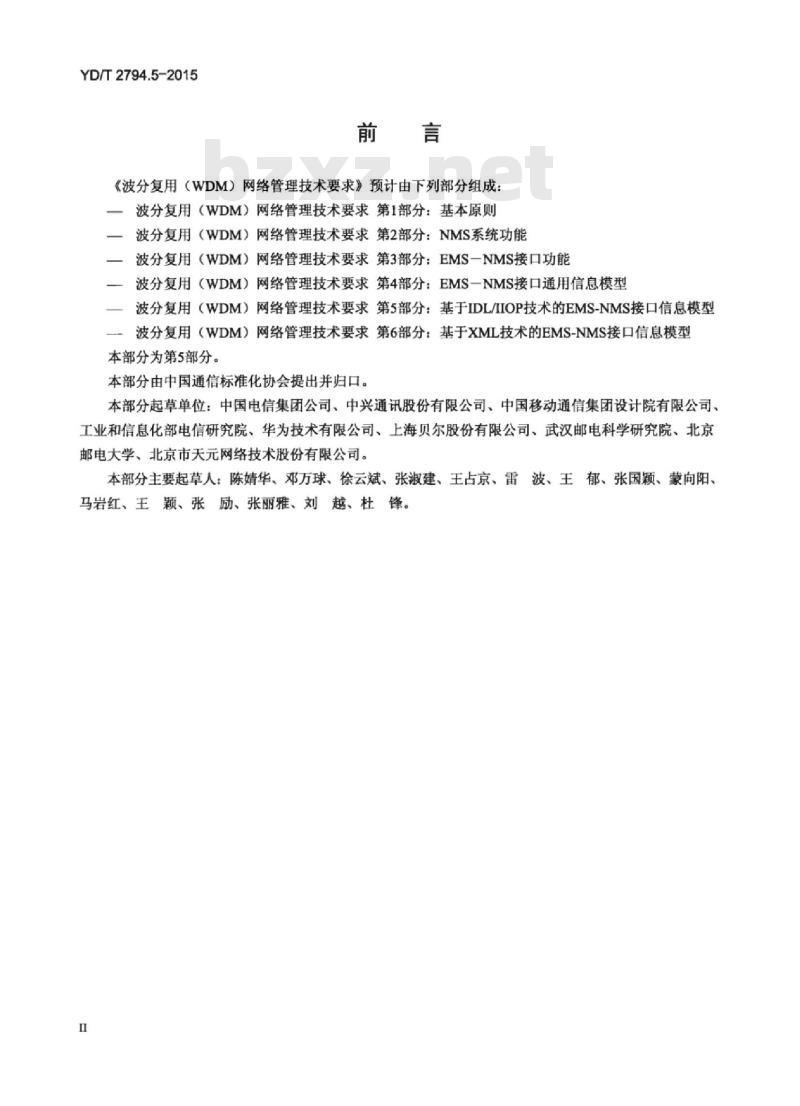

《波分复用（WDM）网络管理技术要求》预计由下列部分组成：波分复用（WDM）网络管理技术要求第1部分：基本原则一波分复用（WDM）网络管理技术要求第2部分：NMS系统功能波分复用（WDM）网络管理技术要求第3部分：EMS一NMS接口功能波分复用（WDM）网络管理技术要求第4部分：EMS一NMS接口通用信息模型一波分复用（WDM）网络管理技术要求第5部分：基于IDL/IOP技术的EMS-NMS接口信息模型波分复用（WDM）网络管理技术要求第6部分：基于XML技术的EMS-NMS接口信息模型本部分为第5部分。
本部分由中国通信标准化协会提出并归口。本部分起草单位：中国电信集团公司、中兴通讯股份有限公司、中国移动通信集团设计院有限公司、工业和信息化部电信研究院、华为技术有限公司、上海贝尔股份有限公司、武汉邮电科学研究院、北京邮电大学、北京市天元网络技术股份有限公司。本部分主要起草人：陈婧华、邓万球、徐云斌、张淑建、王占京、雷波、王郁、张国颖、蒙向阳、马岩红、王颖、张励、张丽雅、刘越、杜锋。I
HiiKAoNiKAca
波分复用（WDM）网络管理技术要求YD/T2794.5-2015
第5部分：基于IDL/IIOP技术的EMS-NMS接口信息模型1范围

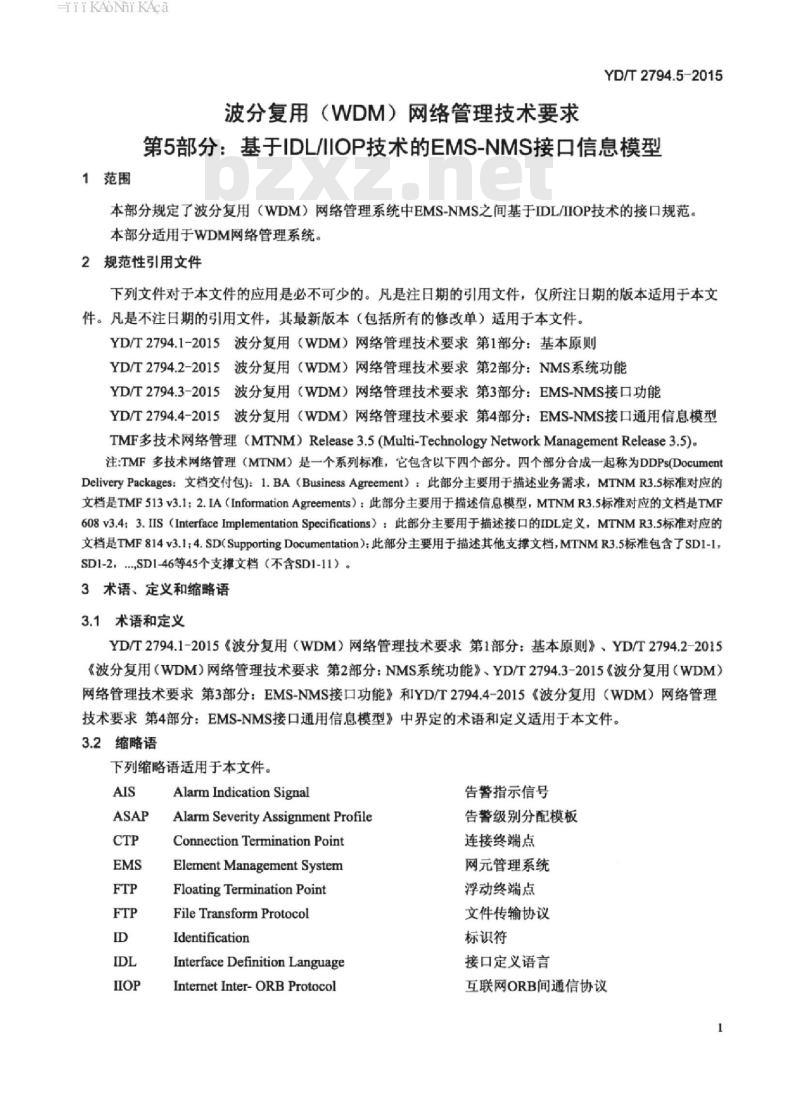

本部分规定了波分复用（WDM）网络管理系统中EMS-NMS之间基于IDL/IIOP技术的接口规范。本部分适用于WDM网络管理系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2794.1-2015波分复用（WDM）网络管理技术要求第1部分：基本原则YD/T2794.2-2015波分复用（WDM）网络管理技术要求第2部分：NMS系统功能YD/T2794.3-2015波分复用（WDM）网络管理技术要求第3部分：EMS-NMS接口功能YD/T2794.4-2015波分复用（WDM）网络管理技术要求第4部分：EMS-NMS接口通用信息模型TMF多技术网络管理（MTNM）Release3.5(Multi-TechnologyNetworkManagementRelease3.5)。注：TMF多技术网络管理（MTNM）是一个系列标准，它包含以下四个部分。四个部分合成一起称为DDPs(DocumentDeliveryPackages：文档交付包）：1.BA（BusinessAgreement）：此部分主要用于描述业务需求，MTNMR3.5标准对应的文档是TMF513v3.1；2.IA（InfomationAgreements）：此部分主要用于描述信息模型，MTNMR3.5标准对应的文档是TMF608v3.4：3.IS（InterfaceImplementationSpecifications）：此部分主要用于描述接口的IDL定义，MTNMR3.5标准对应的文档是TMF814v3.1：4.SD(SupportingDocumentation）：此部分主要用于描述其他支撑文档，MTNMR3.5标准包含了SD1-1，SD1-2，SDI-46等45个支撑文档（不含SD1-11）。3术语、定义和缩略语

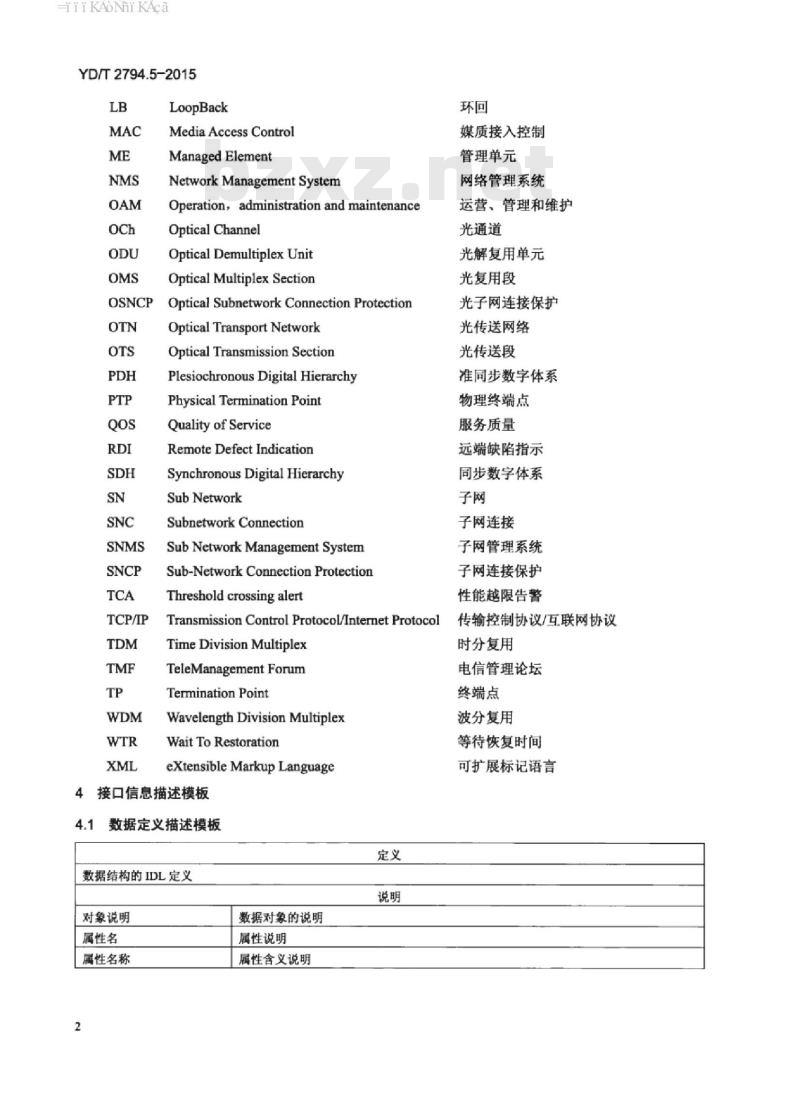

3.1术语和定义
YD/T2794.1-2015《波分复用（WDM）网络管理技术要求第1部分：基本原则》、YD/T2794.2-2015《波分复用（WDM）网络管理技术要求第2部分：NMS系统功能》、YD/T2794.3-2015《波分复用（WDM）网络管理技术要求第3部分：EMS-NMS接口功能》和YD/T2794.4-2015《波分复用（WDM）网络管理技术要求第4部分：EMS-NMS接口通用信息模型》中界定的术语和定义适用于本文件。3.2缩略语
下列缩略语适用于本文件。
Alarm Indication Signal
Alarm Severity Assignment ProfileConnection Termination PointElementManagement System
FloatingTermination Point
File Transform Protocol
Identification
Interface Definition LanguageInternetInter-ORBProtocol
告警指示信号
告警级别分配模板
连接终端点
网元管理系统
浮动终端点
文件传输协议
标识符
接口定义语言
互联网ORB间通信协议
HiiKAoiKAca
YD/T2794.5-2015
TCP/IP
LoopBack
Media Access Control
Managed Element
Network Management System
Operation, administration and maintenanceOptical Channel
Optical Demultiplex Unit
Optical Multiplex Section
Optical Subnetwork Connection ProtectionOpticalTransportNetwork
Optical Transmission SectionPlesiochronous Digital HierarchyPhysical Termination Point
Quality of Service
Remote Defect Indication
Synchronous Digital HierarchySubNetwork
Subnetwork Connection
SubNetwork Management SystemSub-Network Connection ProtectionThreshold crossing alert
Transmission Control Protocol/Internet ProtocolTime Division Multiplex
TeleManagement Forum
Termination Point
Wavelength Division MultiplexWait To Restoration
eXtensible Markup Language
4接口信息描述模板
数据定义描述模板
数据结构的IDL定义
对象说明
属性名
属性名称
数据对象的说明
属性说明
属性含义说明
媒质接入控制
管理单元
网络管理系统
运营、管理和维护
光通道
光解复用单元
光复用段
光子网连接保护
光传送网络
光传送段
准同步数字体系
物理终端点
服务质量
远端缺陷指示
同步数字体系
子网连接
子网管理系统
子网连接保护
性能越限告警
传输控制协议/互联网协议
时分复用
电信管理论坛
终端点
波分复用
等待恢复时间
可扩展标记语言
TiiKAoNiKAca
接口定义描述模板
接口操作的IDL定义
功能播述
输入参数
输入/输出参数
输出参数
操作异常
接口功能描述说明
输入参数含义说明
输入/输出参数含义说明
输出参数含义说明
异常说明
本部分中各模块与IDL文件间的相互关系见附录A。5接口规范
配置管理模块
EMS管理模块(moduleemsMgr）
5.1.1.1EMS(EMS_T)
struct EMS_T
globaldefs:NamingAttributes_T name;string userLabel;
string nativeEMSName;
string owner
string ems Version;
stringtype;
globaldefs:NVSList_T additionallnfo;说明
对象说明
属性名
userLabel
nativeEMSName
emsVersion
additionallnfo
EMS信息
属性说明
EMS的名称
EMS的用户标签
EMS的本地名称
EMS的所有者
EMS的软件版本
EMS的类型
附加信息。
包括：
EMS的IP地址及与NMS相连的通信端口号：一EMS与NMS接口的名称和版本；一EMS所在的地理位置（*），
即机房所在位置：
EMS当前管理的网元（数目、类型等）：EMS使用的硬件平台信息；
EMS使用的软件平台信息
YD/T2794.5-2015
HiiKAoNiKAca
YD/T2794.5-2015
EMSMgr|接口（从common：Common|继承）5.1.1.2.1
查询EMS信息（getEMS）
void getEMS(
outEMS_TemsInfo)
raises(globaldefs:ProcessingFailureException)说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.1.2.2
NMS向EMS查询EMS信息
emsInfo：EMS信息
EXCPT INTERNALERROR
查询所有顶层子网
网（getAllTopLevelSubnetworks）定义
void getAllTopLevelSubnetworks(in unsigned longhow_many,
out multiLayerSubnetwork::SubnetworkList T sListout multiLayerSubnetwork:SubnetworkIterator I sIt)raises(globaldefs:ProcessingFailureException)说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.1.2.3
查询EMS内的所有项层子网信息
how_many：首次选代查询返回的数据数目无
sList：顶层子网列表。
sIt：选代器
EXCPT INTERNAL ERROR
EXCPT TOO_MANY_OPENITERATORS查询所有拓扑连接（getAlTopologicalLinks）定义
void getAllTopologicalLinks(in unsigned long how_many.
out topologicalLink::TopologicalLinkList_T topoList,out topologicalLink:TopologicalLinkiterator_I topolt)raises(globaldefs:ProcessingFailureException)说明
功能描述
输入参数
输入输出参数
输出参数
操作异常
查询所有拓扑连接
首次选代查询返回的数据数目
how_many:
topoList：
拓扑连接列表，
topolt：选代器
EXCPTNOTIMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPTTOOMANYOPENITERATORS
TiiKAoNiKAca
查询指定的拓扑连接（getTopologicalLink）5.1.1.2.4
void getTopologicalLink(
in globaldefs:NamingAttributes_TtopoLinkName,out topologicalLink:TopologicalLink T topoLink)raises(globaldefs:ProcessingFailureException)说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
指定拓扑连接名称查询拓扑连接信息topoLinkName：拓扑链接名称
topoLink：拓扑连接
EXCPTNOTIMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPT_INVALID_INPUT
EXCPTENTITYNOTFOUND
5.1.1.2.5
查询所有当前告警（getAlIEMSAndMEActiveAlarms）定义
void getAlIEMSAndMEActiveAlarmsin notifications:ProbableCauseList_T excludeProbCauseList,in notifications:PerceivedSeverityList_ T excludeSeverityList,in unsigned long how_many,
out notifications:EventList_TeventList,out notifications:Eventlterator I eventlt)raises(globaldefs:ProcessingFailureException)说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.1.2.6
YD/T2794.5-2015
查询所有当前告警（包括越门限告警），包括所有网元以及EMS本身产生的告警。查询条件包括告警原因和告警级别
excludeProbCauseList：表示被排除的告警级别列表。如果列表是空，表示不排除。excludeSeverityList：表示被排除的告警原因列表。如果列表是空，表示不排除。how_many：首次选代查询返回的数据数目无
eventList：符合条件的当前告警列表。eventit：选代器
EXCPTINTERNALERROR
EXCPTTOO MANYOPENITERATORS
查询EMS所有当前告警（getAllEMSSystemActiveAlarms）定义
void getAlIEMSSystemActiveAlarms(in notifications:PerceivedSeverityList_T excludeSeverityList,in unsigned long how_many,
out notifications::EventList T eventList,out notifications::EventIterator I eventIt)raises(globaldefs::ProcessingFailureException)HiiKAoNiKAca
YD/T2794.5-2015
功能描述
输入参数
输入/输出参数
输出参数
操作异常
查询所有EMS本身产生的当前告警说明
excludeSeverityList：表示被排除的告警原因列表，如果列表是空，表示不排除。howmany：首次选代查询返回的数据数目无
eventList：符合条件的当前告警列表。eventlt：送代器
EXCPT_INTERNAL_ERROR
EXCPT_TOO MANY_OPEN_ITERATORS5.1.1.2.7查询历史告警（getHistoryAlarmDataByPull）定义
void getHistoryAlarmDataByPull(in globaldefs:NamingAttributesList_T nameList,in string taskName,
in globaldefs:Time_T startTime,in globaldefs:Time_T endTime,in notifications:ProbableCauseList T excludeProbCauseListin notifications::PerceivedSeverityList T excludeSeverityList)raises(globaldefs:ProcessingFailureException)说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.1.2.8
查询历史告警
nameList：表示告警源对象列表：taskName：表示采集任务标识符：startTime：表示查询范围的起始时间。此时间为告警产生或消失的网元时间；endTime：表示查询范围的终止时间。此时间为告警产生或消失的网元时间：excludeProbCauseList：表示被排除的告警级别列表。如果列表是空，表示不排除：excludeSeverityList：表示被排除的告警原因列表。如果列表是空，表示不排除无
EMS准备好历史告警文件后，向NMS发送一个PULL模式的文件传送通知，具体通知格式见5.1.10“配置信息同步”描述
EXCPTNOT IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPT INVALIDINPUT
创建告警级别分配模板（createASAP）（可选）定义
void createASAP(
in aSAP:ASAPCreateModifyData_TnewASAPCreateData,Out aSAP:ASAP TncWASAP,
out globaldefs:NVSList_T additionalnfo)raises(globaldefs:ProcessingFailureException)说明
功能描述
创建告警级别分配模板
HiiKAoNiKAca
输入参数
输入/输出参数
输出参数
操作异常
5.1.1.2.9
newASAPCreateData：ASAP创建数据无
newASAP：新创建的ASAP。
additionalInfo:附加信息
EXCPT_NOT_IMPLEMENTED
EXCPT_INVALID_INPUT
EXCPT_INTERNAL_ERROR
EXCPTUNABLE_TO_COMPLY
（deleteASAP）（可选）
删除告警级别分配模板
void deleteASAP(
in globaldefs:NamingAttributes_T aSAPName,inout globaldefs:NVSList_T additionallnfo)raises(globaldefs:ProcessingFailureException)说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.1.2.10
删除告警级别分配模板
aSAPName：指定的要删除的告警级别分配模板名称additionallnfo：附加信息
EXCPT_NOT_IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPT_INVALID_INPUT
EXCPT_ENTITY_NOT_FOUND
EXCPT_OBJECT_IN_USE
EXCPT_UNABLE_TO_COMPLY
（assignASAP）（可选）
分配告警级别分配模板
void assignASAP(
in globaldefs:NamingAttributes_T aSAPName,in globaldefs:NamingAttributes_T resourceName,in transmissionParameters:LayerRate_T layerRate,inout globaldefs::NVSList_T additionallnfo)raises(globaldefs:ProcessingFailureException)说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
分配告警级别分配模板
aSAPName：告警级别分配模板名称。resourceName：将要分配ASAP模板的资源名称。layerRate：分配ASAP模板的资源的速率additionalInfo：附加信息
EXCPT_NOT_IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPT_INVALID_INPUT
EXCPT ENTITYNOT FOUND
EXCPT_UNABLE_TO_COMPLY
YD/T2794.5-2015
YD/T2794.5-2015
1去分配告警级别分配模板（deassignASAP）（可选）5.1.1.2.11
void deassignASAP(
in globaldefs:NamingAttributes_T resourceName,in transmissionParameters: LayerRate_T layerRate,inout globaldefs:NVSList_T additionallnfo)raises(globaldefs:ProcessingFailureException)说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.1.2.12
去分配告警级别分配模板
resourceName：将要去分配ASAP模板的资源名称。layerRate：去分配ASAP模板的资源的速率additionallnfo：附加信息
EXCPT_NOT_IMPLEMENTED
EXCPT INTERNALERROR
EXCPTINVALID INPUT
EXCPT_ENTITY_NOT_FOUND
EXCPTUNABLETOCOMPLY
修改告警级别分配模板（modifyASAP）（可选）定义
void modifyASAP(
in globaldefs:NamingAttributes_T aSAPName,in aSAP:ASAPCreateModifyData_TaSAPModifyData,Out aSAP:ASAP_T newASAP,
out globaldefs:NVSList_T additionallnfo)raises(globaldefs:ProcessingFailureException)说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.1.2.13
修改告级别分配模板
aSAPName：告警级别分配模板名称。aSAPModifyData：告警级别分配模板修改数据无
newASAP：修改后的告警级别分配模板。additionallnfo：附加信息
EXCPT_NOT_IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPT_INVALID_INPUT
EXCPT_ENTITY_NOT_FOUND
EXCPT_UNABLE_TO_COMPLY
查询所有告警级别分配模板（getAllASAPs）（可选）定义
Void getAllASAPs(
in unsigned long how_many,
out aSAP:ASAPList T aSAPList,8
out aSAP:ASAPIterator_I asaplt)raises(globaldefs:ProcessingFailureException)功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.1.2.14
查询所有告警级别分配模板
how_many：首次选代查询返回的数据数目无
aSAPList：
告警级别分配模板列表。
asapIt：选代器
EXCPT_NOT_IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPTTOO_MANY_OPENITERATORS
查询所有告警级别分配模板名称（getAllASAPNames）（可选）定义
void getAllASAPNamestWww.bzxZ.net
in unsigned long how_many,
out globaldefs:NamingAttributesList_T nameList,out globaldefs:NamingAttributesIterator Inamelt)raises(globaldefs:ProcessingFailureException)说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.1.2.15
查询所有告警级别分配模板名称how_many：首次选代查询返回的数据数目无
nameList：名称列表。
namelt：选代器
EXCPT_NOT_IMPLEMENTED
EXCPT INTERNAL ERROR
EXCPTTOOMANYOPENITERATORS
查询指定的告警级别分配模板（getASAP）（可选）定义
voidgetASAP(
in globaldefs::NamingAttributes_TaSAPName,out aSAP:ASAP_TanASAP)
raises(globaldefs:ProcessingFailureException)说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
指定告警级别分配模板名称，查询告警级别分配模板aSAPName：告警级别分配模板名称无
anASAP：告警级别分配模板
EXCPTNOTIMPLEMENTED
EXCPT INTERNAL ERROR
EXCPT INVALID INPUT
EXCPT ENTITY NOT FOUND
YD/T2794.5-2015
