YD/T2794.3-2015
波分复用(WDM)网络管理技术要求第3部分：EMS-NMS接口功能
Wavelength Division Multiplexing (WDM)transport networkmanagementsystemtechnical specificationPart3:EMS-NMSinterfacefunction2015-04-30发布
2015-07-01实施
中华人民共和国工业和信息化部发布前言·
1范围
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
4接口功能要求…
4.1高层用例-
公共管理功能
配置管理
故障管理·.
性能管理
4.6安全管理功能·
4.7维护管理功能·
5接口总体技术要求·
5.1接口通信协议要求.
5.2接口信息模型要求
5.3接口性能要求
YD/T2794.3-2015
YD/T2794.3-2015
《波分复用（WDM）网络管理技术要求》预计由下列部分组成：一波分复用（WDM）网络管理技术要求第1部分：基本原则一波分复用（WDM）网络管理技术要求第2部分：NMS系统功能一波分复用（WDM）网络管理技术要求第3部分：EMS一NMS接口功能一波分复用（WDM）网络管理技术要求第4部分：EMS一NMS接口通用信息模型一波分复用（WDM）网络管理技术要求第5部分：基于IDL/IIOP技术的EMS-NMS接口信息模型一波分复用（WDM）网络管理技术要求第6部分：基于XML技术的EMS-NMS接口信息模型本部分为第3部分。
本部分由中国通信标准化协会提出并归口。本部分起草单位：中国电信集团公司、武汉邮电科学研究院、工业和信息化部电信研究院、华为技术有限公司、上海贝尔股份有限公司、南京爱立信熊猫通信有限公司、中兴通讯股份有限公司、中国移动通信集团设计院有限公司。
本部分主要起草人：陈婧华、雷波、王占京、张淑建、张丽雅、蒙向阳、吴翔、张国颖、王郁、成梦虹、吕良栋。
HiiKAoNiKAca

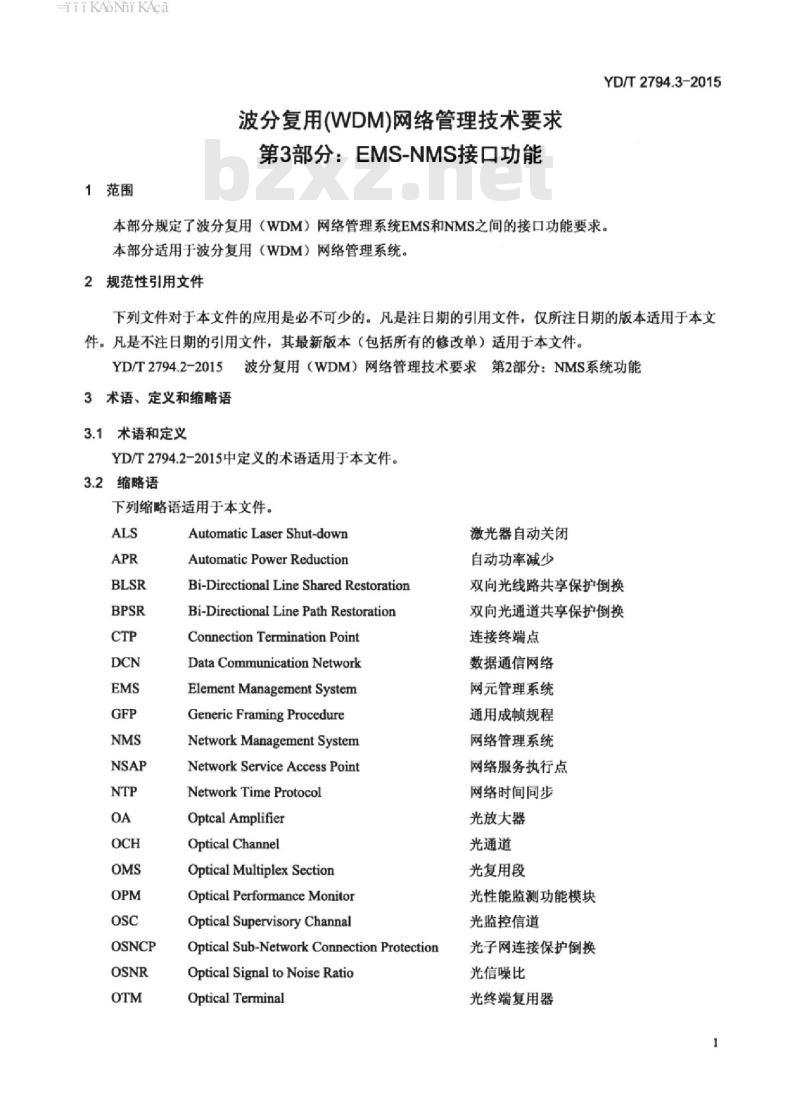

1范围
波分复用（(WDM）网络管理技术要求第3部分：EMS-NMS接口功能
YD/T2794.3-2015
本部分规定了波分复用（WDM）网络管理系统EMS和NMS之间的接口功能要求。本部分适用于波分复用（WDM）网络管理系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2794.2-2015
3术语、定义和缩略语
3.1术语和定义
波分复用（WDM）网络管理技术要求第2部分：NMS系统功能YD/T2794.2-2015中定义的术语适用于本文件。3.2缩略语
下列缩略语适用于本文件。
Automatic Laser Shut-down
AutomaticPowerReduction
Bi-Directional LineShared RestorationBi-Directional Line Path RestorationConnection Termination PointData Communication Network
Element Management System
Generic Framing Procedure
Network Management System
Network Service Access PointNetwork TimeProtocol
Optcal Amplifier
Optical Channel
Optical Multiplex Section
Optical PerformanceMonitor
Optical Supervisory Channal
Optical Sub-Network ConnectionProtectionOptical Signal toNoiseRatio
Optical Terminal
激光器自动关闭
自动功率减少
双向光线路共享保护倒换
双向光通道共享保护倒换
连接终端点
数据通信网络
网元管理系统
通用成顿规程
网络管理系统
网络服务执行点
网络时间同步
光放大器
光通道
光复用段
光性能监测功能模块
光监控信道
光子网连接保护倒换
光信噪比
光终端复用器
HiiKANiKAca
YD/T2794.3-2015
OpticalTransportNetwork
Optical Transmission SectionPseudo-Random Binary SequenceReconfigurableOpticalAdd-dropMultiplexerSynchronous Digital HierarchyTelecommunications Management NetworkTrans-Multiplexer
Unidirectional Line Shared RestorationUnidirectional Path Shared RestorationWavelengthDivisionMultiplexingWait To Restoration
4接口功能要求bzxZ.net
4.1高层用例
光传送网络
光传输段
伪随机二进制序列
可重构光分插复用器
同步数字体系
电信管理网
子速率复用器
单向光线路保护倒换
单向光通道保护倒换
波分复用
等待恢复时间

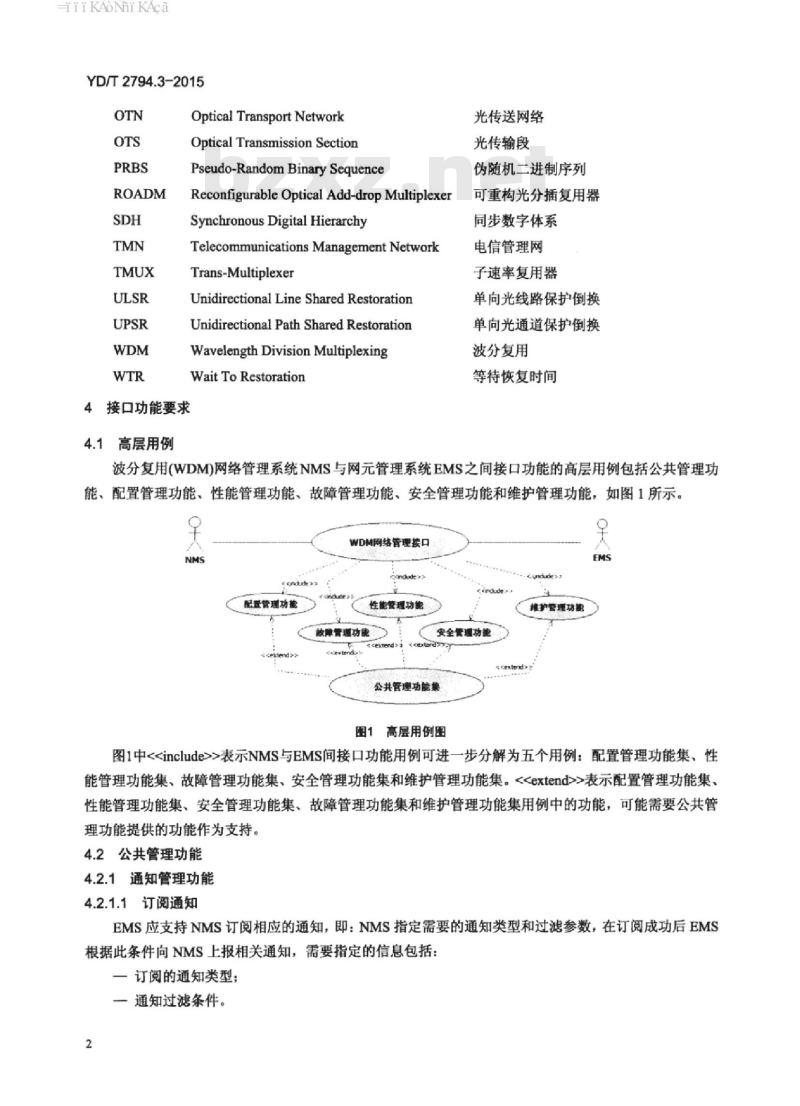

波分复用(WDM)网络管理系统NMS与网元管理系统EMS之间接口功能的高层用例包括公共管理功能、配置管理功能、性能管理功能、故障管理功能、安全管理功能和维护管理功能，如图1所示。Of
配置管理功能
WDM网络育理接口
性能管理功修
故障管理功睫
安全管理功潢
公共管理功能筑
图1高层用例图
C堆护管理功能
图1中<>表示NMS与EMS间接口功能用例可进一步分解为五个用例：配置管理功能集，性能管理功能集、故障管理功能集、安全管理功能集和维护管理功能集。<>表示配置管理功能集、性能管理功能集、安全管理功能集、故障管理功能集和维护管理功能集用例中的功能，可能需要公共管理功能提供的功能作为支持。
4.2公共管理功能
4.2.1通知管理功能
4.2.1.1订阅通知
EMS应支持NMS订阅相应的通知，即：NMS指定需要的通知类型和过滤参数，在订阅成功后EMS根据此条件向NMS上报相关通知，需要指定的信息包括：一订阅的通知类型：
一通知过滤条件。
TiiKAoNiKAca
4.2.1.2撤销订阅
EMS应支持NMS撤销已经存在的通知订阅。4.2.1.3挂起/恢复订阅
YD/T2794.3-2015
EMS应支持NMS将指定的通知订阅挂起，若成功，则该订阅处于非工作状态，EMS不再根据订阅参数向NMS上报通知。也可支持NMS将挂起的订阅恢复，如果成功，则该订阅恢复到工作状态。查询/修改订阅
EMS应支持NMS查询/修改订阅参数，包括如下参数（标*者为可修改参数）：一订阅标识号：
一订阅条件列表（*）：
一订阅状态（工作、被挂起）。4.2.1.4通知上报功能
EMS可向NMS上报的通知类型包括：a）与配置管理相关的通知：
1）对象创建通知：
2）对象删除通知：
3）状态改变通知：
4）属性值改变通知。
b）与故障管理相关的通知：
1）设备告警通知：
2）环境告警通知：
3）通信告警通知：
4）处理错告警通知：
5）服务质量告警通知。
c）与大数据量传输相关的通知：1）大数据量传输准备好通知：
2）大数据量传输准备失败通知。d）与保护管理相关的通知：
1）保护倒换通知。
e）与安全管理相关的通知：
1）网络安全告警。
4.2.2大数据量传送功能
4.2.2.1文件准备请求
NMS向EMS发出大数据量文件传输准备的请求，让EMS开始准备相应数据。当EMS按照要求完成了文件准备之后，将向NMS发送“文件准备好”通知。如果在文件的准备中发生了异常，将向NMS发送“文件准备失败”通知。
文件获取功能
NMS在接收到“文件准备好”通知之后，按照通知中提供的文件信息获取数据文件。3
HiiKAoNiKAca
YD/T2794.3-2015
4.2.2.2文件传输通知功能
EMS会向NMS发出“文件准备好”通知或“文件准备失败”通知。该功能使用了公共管理功能集中的“通知上报功能”。
4.2.3通信链路监视功能
链路监视功能用于监视NMS与EMS之间的连接状况。EMS应通过接口周期性地发送心跳通知给NMS以告知通信链路的完好。正常情况下NMS将会周期性的收到心跳通知并以此判定链路连接正常。然而，如果NMS连续几个周期没有收到该通知，则可以判定通信链路异常。此时，NMS可采取相应的应对措施，如通知维护人员等（具体措施不在本标准的定义范围之内）。
接口应支持的通信链路监视功能集包括以下功能：一设置心跳参数，包括设置心跳通知的上报周期及EMS标识：一查询心跳参数，查询指定EMS的心跳通知的上报周期；一心跳通知的周期上报，通知信息中应包括上报周期或被管系统标识。EMS也可以通过ping方式来实现链路监视功能。两种链路监视方式，应至少支持一种。4.2.4时间同步要求
EMS应支持NMS对EMS时间同步的要求，包括：一查询EMS的当前时间：
一网管系统不支持NTP协议时，接口要支持设置单个EMS的当前时间（年、月、日、时、分、秒）。4.2.5会话管理
NMS在对子网级EMS进行管理操作前，要先与EMS建立会话，会话管理功能包括：开启会话，NMS关闭会话，EMS关闭会话。
4.2.5.1开启会话
EMS应支持NMS开启会话的请求，以建立NMS和EMS之间的会话连接。NMS应指定如下参数：一用户名称：
一用户密码：
一NMS侧会话句柄。
NMS指定的参数通过EMS的鉴权后，EMS将返回如下信息：一EMS侧会话句柄。
4.2.5.2关闭会话
EMS应支持NMS关闭会话的请求，以结束一个已经开启的会话。请求中包括以下信息一本次会话的标识。
会话关闭后，NMS将释放与该EMS相关的资源。4.2.5.3会话的自动关闭
当EMS发现一个会话在给定的超时时间内一直没有进行管理操作，可以自动将会话关闭：当NMS或EMS任意一方检测到NMS与EMS之间的通信链路故障，NMS或EMS可以自动将会话关闭。当EMS或NMS任意一方系统关闭退出前，应主动关闭会话。在关闭会话后，会释放会话的相关资源。此后该会话的标识变为无效。
HiiKAoNiKAca
4.3配置管理
4.3.1EMS配置
4.3.1.1查询/修改EMS信息
YD/T2794.3-2015
接口应支持NMS查询所有或符合指定条件的EMS的信息（标*者为可修改信息），包括：一EMS类型（仅具备网元管理功能、或仅具备子网管理功能、或同时具备网元和子网管理功能）：一EMS名称：
一EMS友好名称（*）：
一EMS本地名称（*）：
一EMS软件版本号：
一EMS供应商名称；
一EMS的IP地址及与NMS相连的通信端口号：一EMS与NMS接口的名称和版本：一EMS所在的地理位置（*），即机房所在位置；一EMS当前管理的网元（数目、类型等）：一EMS使用的硬件平台信息：
一EMS使用的软件平台信息。
4.3.1.2EMS信息改变通知
当EMS信息发生改变时，接口应向NMS发送相应信息改变通知，通知中应包括EMS标识以及发生改变的属性信息。
4.3.2网元配置管理
4.3.2.1查询/修改网元信息
接口应支持NMS查询/修改网元的相关配置信息（标*者为可修改信息）：网元标识符：
一网元友好名称（*）：
一网元在EMS中的本地名称（*）：一网元设备制造商：
一网元地理位置（*），即机房所在位置一网元类型（如OADM、OTM、OLA、VNE；VNE表示虚拟网元）：一网元型号：
一网元可能支持的层速率（即网元内可能建立交叉连接的速率列表）：一网元的硬件版本：
一网元的软件版本；
一网元的告警状态：
一网元通讯状态（可用或不可用）：一网元地址（NSAP或IP等）；
定时源的种类（外部定时源/内部定时源）：一定时源的优先级。
HiiKANiKAca
YD/T2794.3-2015
4.3.2.2网元配置改变通知
当新增网元或存在的网元被删除时，EMS应能通过接口主动地向NMS发送网元创建或删除通知，通知中应包含所创建或删除的对象标识，对于创建事件还应该包含创建对象的详细信息。当网元的配置信息发生改变时，EMS应能通过接口主动地向NMS发送网元属性值改变的通知，通知中应包含发生改变的对象标识，以及新的属性值。4.3.3设备配置管理
4.3.3.1查询/修改机架配置信息接口应支持NMS查询/修改机架配置信息（标*者为可修改信息），包括：一机架名称：
一机架友好名称（*）：
一机架在EMS中的本地名称（*）：一机架制造商名称：
一机架类型；
一机架版本。
4.3.3.2查询/修改机框配置信息接口应支持NMS查询/修改机框配置信息（标*者为可修改信息），包括：机框名称：
一机框友好名称（*）：
一机框在EMS中的本地名称（*）：一机框所属机架：
一机框所在位置（机框在机架中的相对位置，序号表示）：一机框制造商名称：
一机框类型：
一机框版本。
4.3.3.3查询/修改槽位配置信息接口应支持NMS查询/修改槽位配置信息（标*者为可修改信息），包括：一槽位名称：
一槽位友好名称（*）：
一槽位在EMS中的本地名称（*）：一槽位所属机框：
一槽位所在位置（槽位在机框中的相对位置，序号表示）：一槽位制造商名称：
一槽位可接受的单元盘列表（*）；一槽位中安装的单元盘名称：
一槽位使用状态（可用/不可用）。4.3.3.4查询/修改单元盘配置信息接口应支持NMS查询/修改单元盘配置信息，包括（标*者为可修改信息）：6
HiiKAoiKAca
一单元盘名称：
一单元盘友好名称(*)：
一单元盘在EMS中的本地名称（*）：一单元盘所属槽位：
一单元盘类型：
一单元盘使用状态（可用，不可用）：一单元盘软件版本
一单元盘硬件版本。
4.3.3.5设备配置改变通知
YD/T2794.3-2015
当新增设备或存在的设备被删除时（新增或删除的设备可能为：机架/机框、槽位、单元盘），EMS应能通过接口主动地向NMS发送设备创建/删除通知当设备配置信息发生改变时，EMS也应通过接口主动地向NMS发送属性值改变通知，通知中应包含发生改变的对象标识，以及新的属性值。4.3.4终端点配置管理
本节中的终端点是引自TMFMTNM中的概念，表示一个物理链路或逻辑连接的终端功能。相应的物理链路或逻辑连接的终端点分别为：一物理终端点（PTP）：表示拓扑连接的终端功能，即表示一个物理端口；连接终端点（CTP）：表示连接的终端功能，4.3.4.1查询/修改物理终端点配置信息接口应支持NMS查询/修改设备物理终端点配置信息，包括（标*者为可修改信息）：一物理终端点名称：
一物理终端点友好名称（*）：
一物理终端点在EMS中的本地名称（*）：一物理终端点所属单元盘：
一物理终端点序号（在所属单元盘下唯一）：一激光器自动关断禁止/使能：
一激光器人工打开/关断：
一物理终端点使用状态（终端点空闲，占用（已经配置拓扑连接）：物理终端点环回(内环回、外环回、不环回)：（*）一物理终端点方向（源、宿和双向）：一物理终端点支持的层配置信息（包括：物理光层、光传送层等。层信息中应该包含该层相关的详细信息，具体要求见4.4.4.3查询/修改终端点的层配置信息）。4.3.4.2查询/修改连接终端点配置信息一连接终端点名称：
一连接终端点友好名称（*）：
一连接终端点所属的物理终端点：一连接终端点支持的层配置信息（包括：光通路层、光复用层、客户侧层等。层信息中应该包含该7
YD/T2794.3-2015
层相关的详细信息，具体要求见4.4.4.3查询/修改终端点的层配置信息）：一连接终端点方向（源、宿和双向）：一连接终端点使用状态（终端点空闲、占用）。4.3.4.3查询/修改终端点的层配置信息4.3.4.3.1查询/修改光传送层终端点配置信息接口应支持NMS查询/修改光传送层终端点的配置信息：一光传送层监视点标识：
一最大光传送距离（超过该距离，光信号需要再生或终结）。4.3.4.3.2查询/修改光通路层终端点配置信息接口应支持NMS查询/修改光通路层终端点的配置信息：一光通路层监视点标识：
一每通路的光波长信息；
一WDM光物理端口可调谐激光器配置信息（波长调谐，包括波长调谐范围、当前波长等）：一通路间隔信息：
一再生器类型（3R/2R）：
一每通路的分配状态（free/reserved/assigned）：一OTU层的TTI监控（可选）。
4.3.4.3.3查询/修改光复用段层终端点配置信息接口应支持NMS查询/修改光复用段层终端点的配置信息：一光复用段层监视点标识：
一该复用段中所有光通路的波长信息（*）：该复用段中的光通路数：
一该复用段的分配状态（free/reserved/assigned）4.3.4.3.4查询/修改客户侧终端点的配置信息接口应支持NMS查询/修改客户侧终端点的配置信息（标*者为可配置的信息）：a）基本信息：
一名称：
一端口业务类型（STM-N/OTUk/FE/GE/10GE等）：一友好名称（*）：
一EMS本地名称（*）；
一使用状态（未连接、源方向连接、宿方向连接、双向连接、状态未知）：一方向（源方向、宿方向、双向、方向未知）。b）以太网端口配置信息：
一自协商/全双工/半双工（*）：VLANID（*)：
一Tag属性；
一端口速率：
流控属性（*）：
一环回模式等（*）：
一GFP的协议参数(*)。
c）SDH端口配置信息：
一接口速率：
一JO字节发送值（*）：
一JO字节期望值（*）：
JO字节实收值。
d）OTUk业务配置信息（可选）：TTI字节发送值（*）：
一TTI字节期望值（*）：
一TTI字节实收值。
e）TMUX客户侧端口配置信息（当系统配备子速率复用器（TMUX）时）：一业务类型（STM-N、GE等）：
一业务速率：
一复用方式：
一环回模式（*）。
4.3.4.3.5查询监控信道层终端点的配置信息接口应支持NMS查询监控信道层终端点的配置信息：监控通路的类型（带内/带外）：一光监控通路中心频率：
一光监控通路的通路间隔信息。4.3.4.4终端点配置改变通知
YD/T2794.3-2015
当新增终端点或存在的终端点被删除时，EMS应能通过接口主动地向NMS发送终端点创建/删除通知。此处的终端点不包括CTP。
当终端点配置信息发生改变时，EMS也应通过接口主动地向NMS发送属性值改变通知，通知中应包含发生改变的对象标识，以及新的属性值。4.3.5光波长交叉连接配置管理
当系统配置可重构光分插复用器（ROADM）时，接口应支持NMS对ROADM的光交叉连接配置管理。
4.3.5.1创建交叉连接
接口应支持NMS创建可重构光分插复用器（ROADM）的主光通道输入参考点中的任意波长，到其他方向（不包括同方向）的主光通道输入参考点，或ROADM的下路/群下路输出参考点等出口间的波长路径的交叉连接请求，请求中包括以下参数：一网元标识符：
一交叉连接标识符（可选）
一交叉连接的A端点（连接终端点）：
