【YD通讯标准】 数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法 第1部分:TD-SCDMA/WCDMA/VGSM 网络

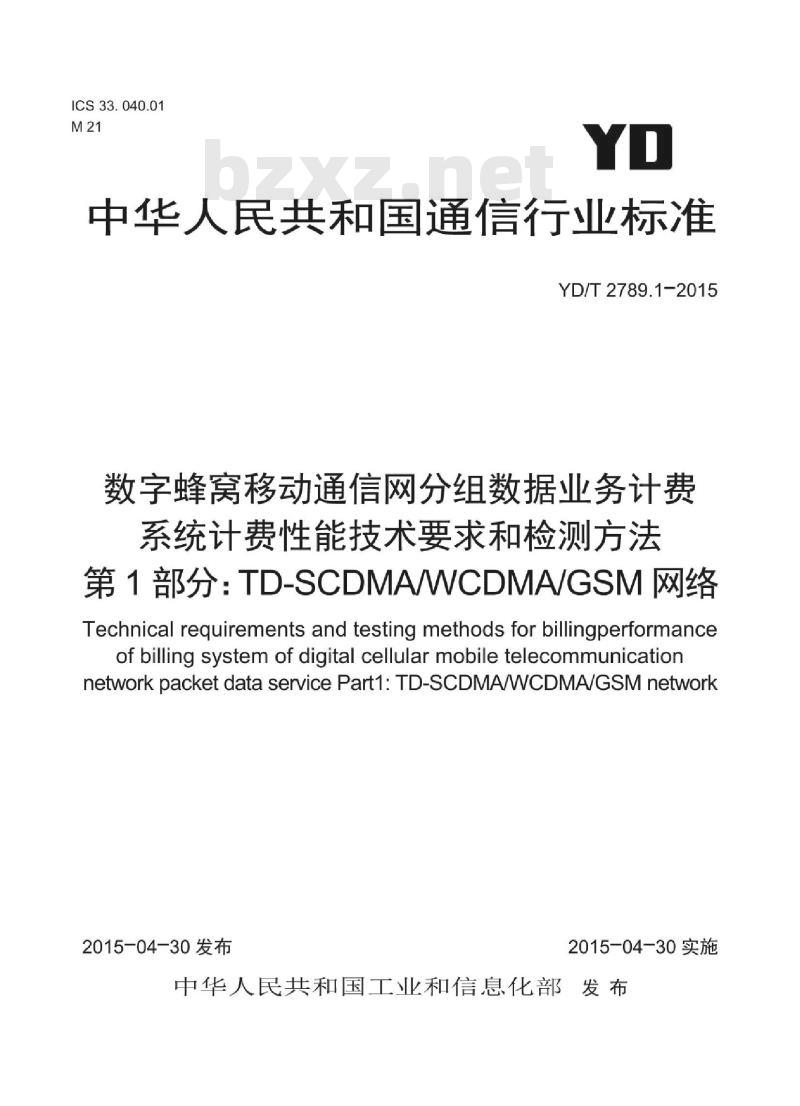

ICS33.040.01
中华人民共和国通信行业标准
YD/T2789.1-2015
数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法第1部分：TD-SCDMAWCDMAGSM网络Technical requirements and testing methods for billingperformanceof billing system of digital cellular mobile telecommunicationnetworkpacketdataservicePart1:TD-SCDMAWCDMA/GSMnetwork2015-04-30发布
2015-04-30实施
中华人民共和国工业和信息化部发布前

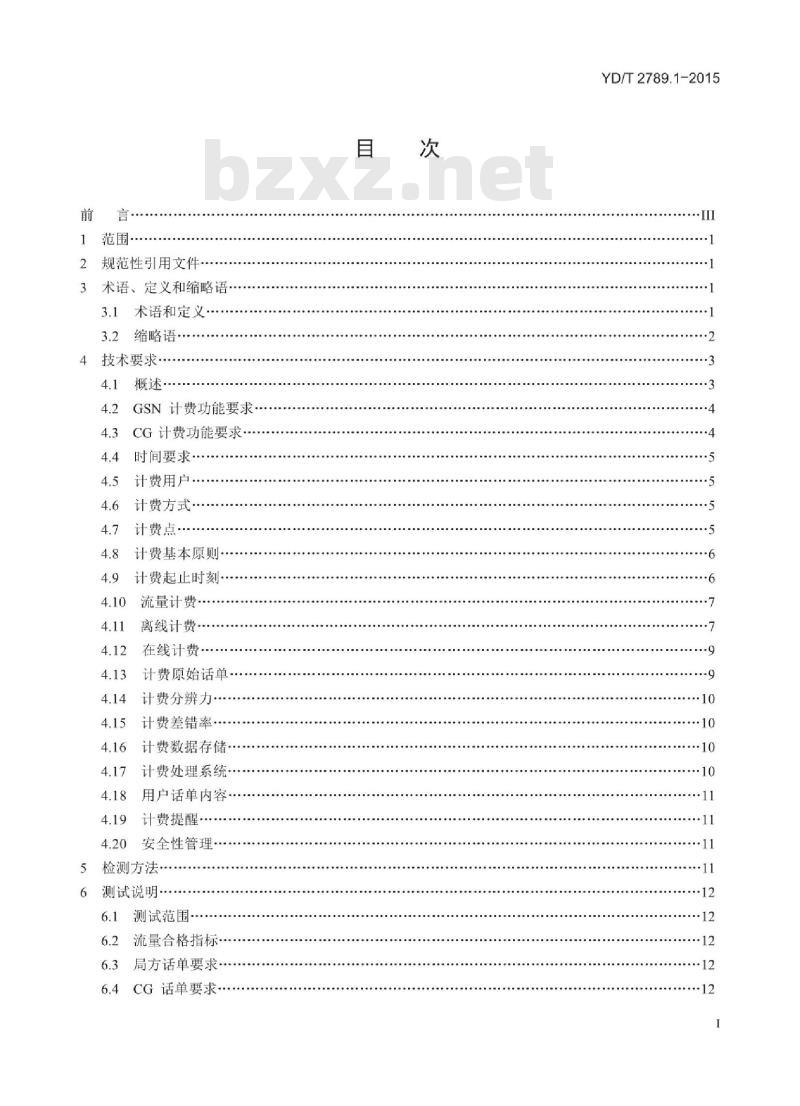

1范围·
2规范性引用文件
3术语、定义和缩略语·
3.1术语和定义
缩略语：
4技术要求
GSN计费功能要求·
CG计费功能要求
时间要求
计费用户
计费方式
计费点
计费基本原则·
计费起止时刻
流量计费·
离线计费
在线计费·
计费原始话单，
计费分辨力
计费差错率·
计费数据存储·
计费处理系统·
用户话单内容·
计费提醒
安全性管理
检测方法
测试说明·
测试范围
流量合格指标
局方话单要求·
CG话单要求
YD/T2789.1-2015
YD/T2789.1-2015

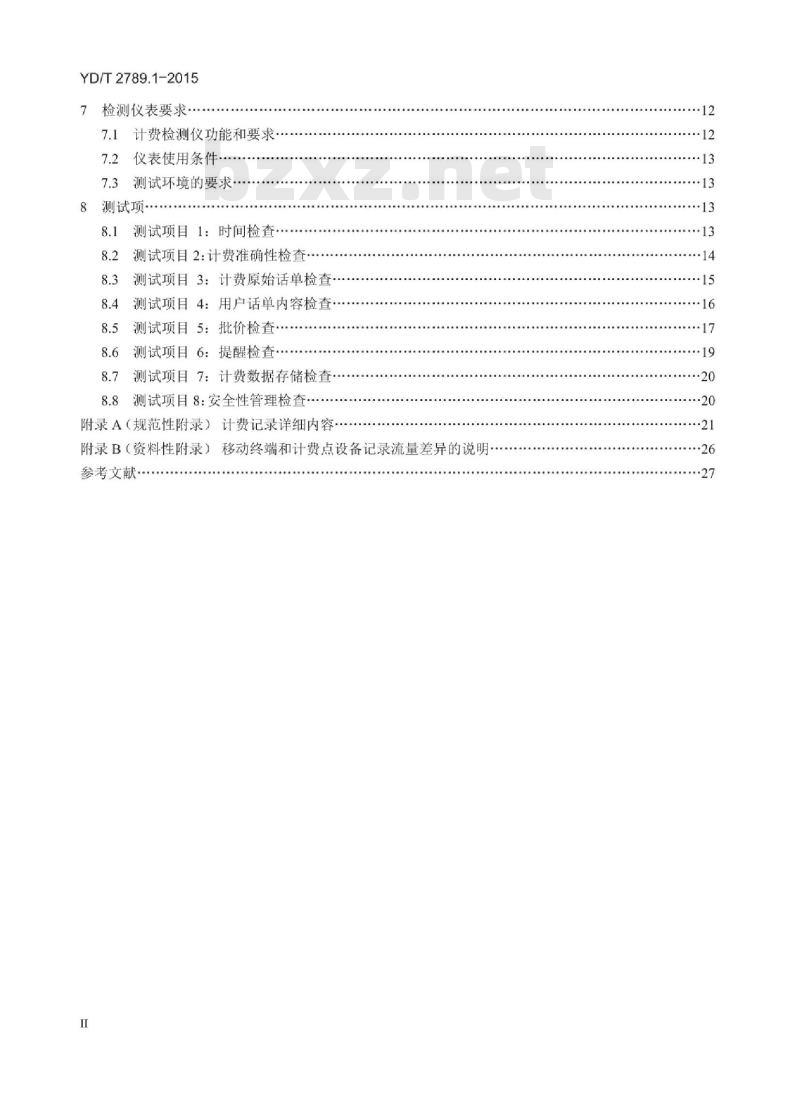

7检测仪表要求
7.1计费检测仪功能和要求
7.2仪表使用条件
7.3测试环境的要求·
8测试项
8.1测试项目1：时间检查
8.2测试项目2：计费准确性检查·8.3测试项目3：计费原始话单检查8.4
测试项目4：用户话单内容检查.测试项目5：批价检查
8.6测试项目6：提醒检查·
测试项目7：计费数据存储检查，8.7
8.8测试项目8：安全性管理检查：附录A（规范性附录）计费记录详细内容附录B（资料性附录）移动终端和计费点设备记录流量差异的说明参考文献
iiiKAoNiKAca
YD/T2789.1-2015

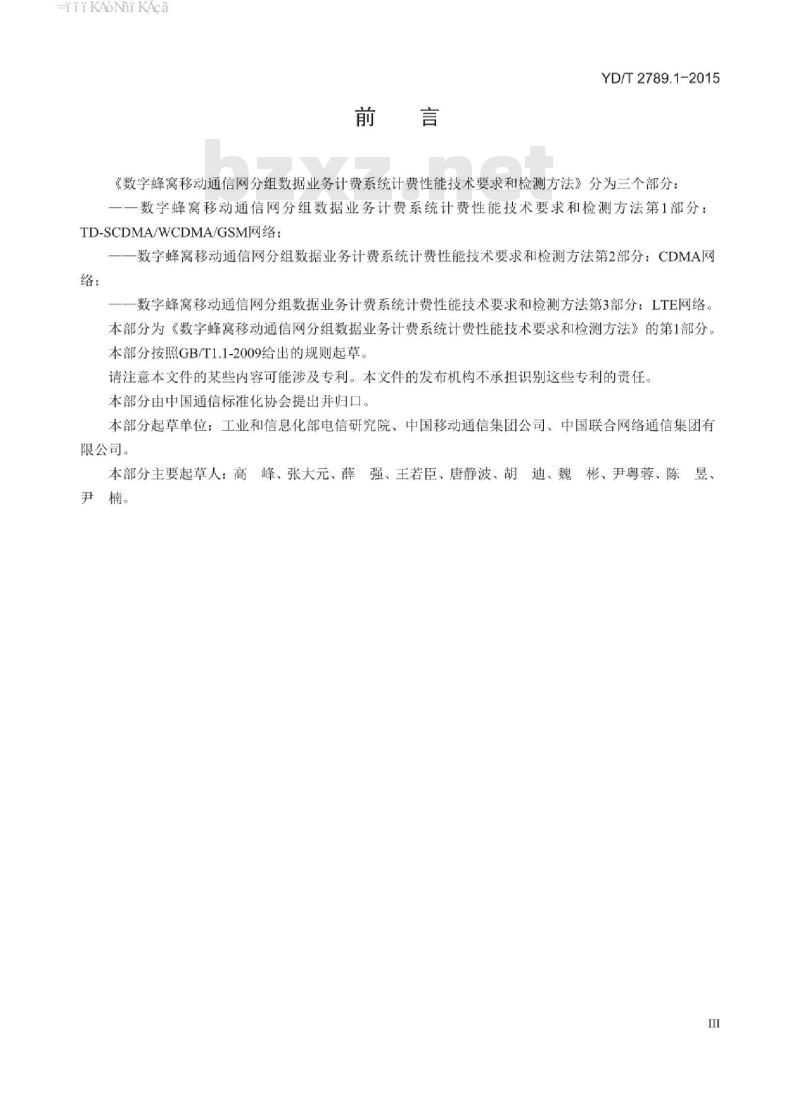

《数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法》分为三个部分：数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法第1部分：TD-SCDMA/WCDMA/GSM网络：
一数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法第2部分：CDMA网络：
一一数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法第3部分：LTE网络。本部分为《数字峰窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法》的第1部分，本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团公司、中国联合网络通信集团有限公司。
本部分主要起草人：高峰、张大元、薛强、王若臣、唐静波、胡迪、魏彬、尹粤蓉、陈昱、尹楠。
HiiKAoiKAca

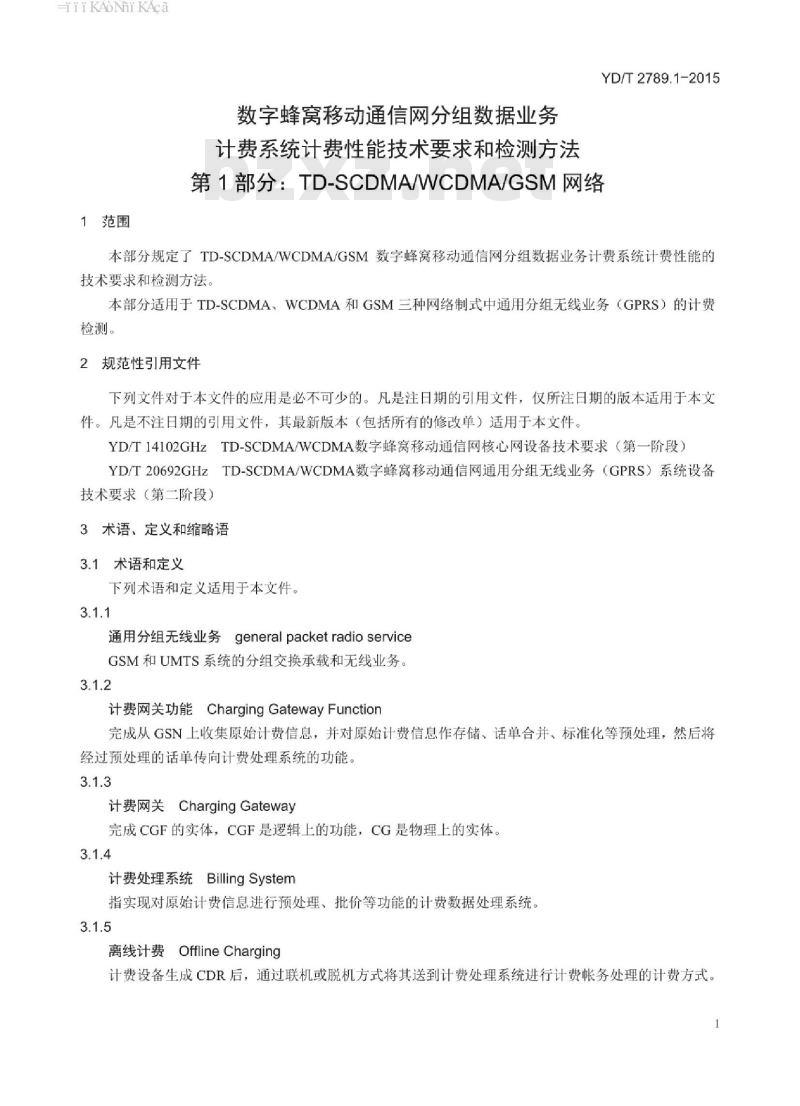

1范围
数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法YD/T2789.1-2015
第1部分：TD-SCDMAWCDMA/GSM网络本部分规定了TD-SCDMA/WCDMA/GSM数字蜂窝移动通信网分组数据业务计费系统计费性能的技术要求和检测方法。
本部分适用于TD-SCDMA、WCDMA和GSM三种网络制式中通用分组无线业务（GPRS）的计费检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YDT14102GHzTD-SCDMA/WCDMA数字蜂窝移动通信网核心网设备技术要求（第一阶段）YD/T20692GHzTD-SCDMA/WCDMA数字蜂窝移动通信网通用分组无线业务（GPRS）系统设备技术要求（第二阶段）
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
通用分组无线业务generalpacketradioserviceGSM和UMTS系统的分组交换承载和无线业务3.1.2
计费网关功能ChargingGatewayFunction完成从GSN上收集原始计费信息，并对原始计费信息作存储、话单合并、标准化等预处理，然后将经过预处理的话单传向计费处理系统的功能。3.1.3
计费网关ChargingGateway
完成CGF的实体，CGF是逻辑上的功能，CG是物理上的实体。3.1.4
计费处理系统BillingSystem
指实现对原始计费信息进行预处理、批价等功能的计费数据处理系统3.1.5
离线计费OfflineCharging
计费设备生成CDR后，通过联机或脱机方式将其送到计费处理系统进行计费帐务处理的计费方式。1
HiiKAoNiKAca
YD/T2789.1-2015
在线计费OnlineCharging
计费处理系统与承载/会话/服务控制有直接交互的实时计费方式3.1.7
计费数据记录
ChargingDataRecord
计费数据记录由网络设备生成，它包括用户标识、会话描述、网络设备和支持一个用户会话所占用的网络资源等信息。CDR在传统电路域，被描述为“呼叫详细记录”，本文中描述为“计费数据记录”3.1.8
详细计费方式detailedcharging记录每次会话的起始时间、时长、流量等详细计费信息，并依据费率确定该次会话费用的计费方式。3.1.9
用户话单UserChargingDataRecord电信企业提供给用户的计费详单。3.1.10
计费单元Chargingunit
计费处理系统用于批价的流量的最小单位。3.1.11
扣费单元Paymentunit
计费处理系统扣除用户费用的最小金额。3.2缩略语
下列缩略语适用于本文件。
eG-CDR
Access Point Name
Abstract Syntax Notation OneBasic Encoding Rules
Billing System
Base Station Subsystem
Charging Data Record
Charging Gateway
Charging Gateway Function
接入点名
抽象语法标记1
基本编码规则
计费处理系统
基站子系统
计费数据记录
计费网关
计费网关功能
EnhancedGateway GPRS Support Node-Charging增强型网关GPRS支持节点-
Data Record
File Transfer Access and ManagementFile Transfer Protocol
Gateway GPRS Support Node-Charging Data RecordGateway GPRS Support Node
General Packet Radio Service计费数据记录
文件传输和访问管理
文件传输协议
网关GPRS支持节点-计费数据
网关GPRS支持节点
通用分组无线服务
HiiKAoNiKAca
MSISDN
SMS-CDR
S-SMO-CDR
Global System of Mobile CommunicationGPRS Support Node
GPRS Tunnel Protocol
GPRSTunnel Protocol-ControlPlaneGPRS Tunnel Protocol-User PlaneInternational Mobile Subscriber IdentityInternet Protocol
Mobile-Charging Data Record
MobileStation
Mobile Subscriber ISDN NumberOnline Charging System
Packet Data Protocol
Public Land Mobile Network
Packet Switched
Quality of Service
Radio Access Technology
Radio Network Subsystem
ServingGPRSSupportNode-ChargingDataRecordSecure File Transfer ProtocolServing GPRS Support Node
Short Message Service-Charging Data RecordSGSNDeliveredShortMessageMobileOriginated-Charging Data Record
S-SMT-CDR
SGSN Delivered Short Message MobileTerminated-Charging Data RecordTD-SCDMA
4技术要求
4.1概述
YD/T2789.1-2015
全球移动通信系统
GPRS支持节点
GPRS隧道协议
GPRS隧道协议-控制平面
GPRS隧道协议-用户平面
国际移动用户识别码
互联网协议
移动-计费数据记录
移动台
移动用户ISDN号码
在线计费处理系统
分组数据协议
公共陆地移动网络
分组交换
业务质量
无线接入技术
无线网络子系统
服务GPRS支持节点-计费数据
安全文件传输协议
服务GPRS支持节点
短消息业务-计费数据记录
SGSN传递的移动终端发起的短
消息计费数据记录
SGSN传递的移动终端接收的短
消息计费数据记录
时分同步码分多址接入
TimeDivision-Synchronous CodeDivisionMultipleAccess
Tunnel End point Identifier
UniversalMobileTelecommunicationsSystemWideband Code Division Multiple Access隧道终点标识
通用移动通信系统
宽带码分多址接入
如图1所示，GPRS计费系统由分组域核心网设备和计费处理系统组成。其中，核心网设备包括SGSN、GGSN和CGF：计费处理系统包括离线计费处理系统和在线计费处理系统：SGSN既支持与GSM基站子系统相连，也支持与UMTS无线网络子系统相连。3
HiiKAoNiKAca
YD/T2789.1-2015
子系统
因特网
分组域
S-SMO-CDR
S-SMT-CDR
无线网络
子系统
移动台
图1GPRS计费系统体系结构
GPRS支持的计费方式包括离线计费和在线计费在线
计费处理
如果采用离线计费方式，SGSN能产生四种CDR：S-CDR、M-CDR、S-SMO-CDR、S-SMT-CDR，GGSN产生一种CDR：G-CDR（或eG-CDR）。其中，G-CDR（或eG-CDR）主要用来对用户分组数据业务进行计费。由于GSN产生的CDR数量比较大，GSN本身不能长久地保存这些CDR，因此，GSN将CDR转至CGF保存，经CGF处理后再递交给计费处理系统。CGF是一个逻辑实体，物理上它可以与GSN合设，也可以单独成为一个物理实体（即CG）。如果采用在线计费方式，GGSN与在线计费处理系统相连，在用户上网过程中通过消息交互实现实时计费功能。
4.2GSN计费功能要求
SGSN和GGSN均可收集计费信息。SGSN收集每个MS使用的无线网络的相关计费信息，GGSN收集每个MS使用的外部网络的相关计费信息。SGSN和GGSN共同收集使用GPRS网络资源的相关计费信息。4.3CG计费功能要求
计费网关将计费信息从SGSN和GGSN传送到计费处理系统。计费网关的主要功能包括：a）负责采集SGSN和GGSN的计费话单：b）存储、备份话单；
c）对计费数据进行合并、分等预处理工作，生成适合向计费处理系统传送的话单文件：HiiKAoNiKAca
d）提供到GSN的Ga接口协议GTP、FTP或SFTP，GTP\协议见YD/T141O：e）提供到计费处理系统的FTAM或FTP接口；f）各类话单使用ASN.1描述，使用BER编码方式。YD/T2789.1-2015
CGF功能可通过以下4种方式实现，其基本实现方式是作为一个单独的网络节点（方式1）。该方式下，GSN与CGF之间为多对多的关系。每个CGF可以同时收集多个GSN的话单，每个GSN也连接多个不同优先级的CGF，在高优先级CGF由于某种原因无法服务（比如因为负载过重网络中断等）时，可以由低优先级的CGF暂时接替。此外，CGF也可以作为GGSN或SGSN中的一个功能模块（方式2）。方式1和方式2如图2所示。
方式1：
方式2：
图2CGF的基本实现方式
如果内部带有CGF的GSN同时支持外部接口，图3的结构也是可以的。在方式3中，带有CGF的GSN同时也作为其他GSN的CGF。对于方式4，带有CGF的GSN同样支持传送CDR给外部CGF。方式3和方式4如图3所示。
方式3：
方式4：
4.4时间要求
图3CGF的其他实现方式
GGSN和OCS的时间与北京时间的偏差应不大于±15s。4.5计费用户
计费用户是使用GPRS业务的用户。4.6计费方式
GPRS业务计费方式为详细计费方式。4.7计费点
GPRS业务计费点在GGSN。
HiiKAoNiKAca
YD/T2789.1-2015
4.8计费基本原则
计费基本原则如下：
a）每个PDP上下文应该由计费标识（即ChargingID）和GGSN地址唯一标识：b）由于数据传输上下行具备不对称性，对于上行、下行所对应的终端用户发送和接收的数据流量应分别统计：bzxz.net
C）每个PDP上下文的计费信息应反映时间信息，如起始时间和持续时长：d）SGSN与GGSN应具备一定的CDR保存能力，以抵御因传输中断等原因造成CDR丢失的风险：e）GGSN应完整、准确统计会话所有流量，包括总数据流量和业务数据流量。业务数据流量应包括计费和免费的所有业务数据流量，业务数据流量应根据业务类别分别统计。4.9计费起止时刻
计费开始时刻：当GGSN发送“创建PDP上下文响应（CreatePDPContextResponse）”消息时，开始计费，如图4所示。
1.ActivatePDPContext Request2, Security Functiol
3. Create PDP Contex
3.CreatePDP Context Respon
4ActivatePDPContext Accept
图4计费开始时刻
计费停止时刻分为两种情况：
a）当GGSN发送或收到“删除PDP上下文请求（DeletePDPContextRequest）”消息时，停止计费，如图5所示。
1.Deactivate PDPContext Request2,Security Functions
3.DeletePDPContex
xtRegucst
3 Delete PDP Context Response4.DeactivatePDPContext AcceptMS
3. Delete PDP Context Requestl.DeactivatePDpContextRequest2. Security Functions
.DeactivatePDPContext
3. Delete PDP Context Response图5计费停止时刻-发送或收到“删除PDP上下文请求”b）当GGSN收到“错误指示（ErrorIndication）”消息时，停止计费，如图6所示。6
4.10流量计费
4.10.1流量计算方法
PacketData
ErrorIndication
图6计费停止时刻-收到“错误指示”YD/T2789.1-2015
GSM-GGSN统计的流量是GTP承载的数据量。因此包含了用户数据的承载协议部分，即用户数据的IP、TCP或UDP包头等字段。
UMTS-GGSN统计的流量是GTP-U承载的数据量。因此包含了用户数据的承载协议部分，即用户数据的IP、TCP或UDP包头等字段。GGSN对用户数据包统计的流量应以GTP承载的用户数据包真实的长度为依据。即GTP头长度字段显示的其用户数据包的长度为依据，但不包括TheSequenceNumber、N-PDUNumber，或GTP其他扩展头部分。GTP头长度字段的长度值不应统计GGSN填充的数据。4.10.2流量计算要求
上行流量和下行流量应以GGSN路由转发的数据为依据。即GGSN执行路由策略后再统计数据流量。如果GGSN从Gn接口接收到下列一种或几种上行数据包，但不对其进行路由转发，则GGSN统计的上行流量不包括这部分数据：
1）全网广播包：
2）多播包：
3）源地址检查不园配的数据包：4）无法识别的数据包：
5）其他由于路由策略被丢弃的数据包，如果开通内容计费功能，则GGSN应能够支持对不同业务分别进行流量统计。4.10.3流量核减
对于免流量费的业务，GGSN应能识别出该业务的信令和用户数据，并在G-CDR（或eG-CDR）中准确统计该业务流量。
4.11离线计费
4.11.1S-CDR触发机制
4.11.1.1话单创建触发条件
S-CDR用来记录GPRS终端在SGSN中，与分组数据业务有关的计费信息。一个S-CDR将在每个PDP上下文激活时打开，并且记录包括话单类型、用户IMSI、SGSN地址、ChargingID等具体信息。
4.11.1.2话单产生触发条件
S-CDR的数据流量表（ListofTrafficVolumes）属性由一系列容器（Container）组成，它们在满足表1的特定触发条件时被加入列表中，以记录满足该触发条件的上行和下行流量。7
YD/T2789.1-2015
触发条件
QoS改变
费率时段变更
话单关闭
表1S-CDR数据流量表追加计费信息的触发条件描述操作
QoS的改变，应添加一个容器到CDR的数据流量表费率时段变更时，应添加一个容器到CDR的数据流量表话单关闭时，应添加一个容器到CDR的数据流量表4.11.1.3话单关闭触发条件
满足特定触发条件时，S-CDR应被关闭。表2说明应支持哪些条件以允许关闭S-CDR。表2关闭S-CDR的触发条件
关闭条件
SGSN内的PDP上下文结束
部分话单的原因
描述操作
SGSN内PDP上下文的去激活将导致CDR的关闭。触发条件包括：-PDP上下文的中止：
SGSN改变（SGSN间路由区更新，包括系统切换）其他异常释放
运营商可根据管理需要设置话单关闭条件，可能的触发条件包括：数据流量限制：
时间（时长）限制：
计费条件改变的最大次数
网管干预：
SGSN内不同系统间切换（GSM和UMTS无线接口改变）4.11.2M-CDR触发机制
4.11.2.1话单创建触发条件
M-CDR用来记录GPRS终端在SGSN中，与移动性管理有关的计费信息，一个M-CDR应该在每个GPRS终端进行GPRS附着时打开，记录例如话单类型、用户IMSI等具体信息。有些计费信息直接记录MS在无线接入网的移动情况。4.11.2.2话单产生触发条件
M-CDR的位置改变（ChangeofLocation）属性由一系列容器组成，它们在满足表3的特定触发条件时被添加，并且记录满足触发条件的有时间标识的路由区。表3添加M-CDR计费信息的触发条件触发条件
移动性变化
描述！操作
路由区的改变导致M-CDR添加一个位置改变属性4.11.2.3话单关闭触发条件
满足特定触发条件时，M-CDR应被关闭。表4说明应支持哪些条件以允许关闭M-CDR。表4关闭M-CDR的触发条件
关闭条件
SGSN内MM上下文的结束
部分话单的原因
描述/操作
SGSN内MM上下文的去活将导致CDR的关闭。触发条件包括：SGSN改变（SGSN间路由区更新，包括系统切换）GPRS去附着：
其他异常释放
运营商可根据管理需要设置话单关闭条件，可能的触发条件包括：时间（时长）限制：
移动性改变的最大次数：
网管干预：
SGSN内不同系统间切换（GSM和UMTS无线接口改变）
