【YD通讯标准】 数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法 第3部分: LTE网络

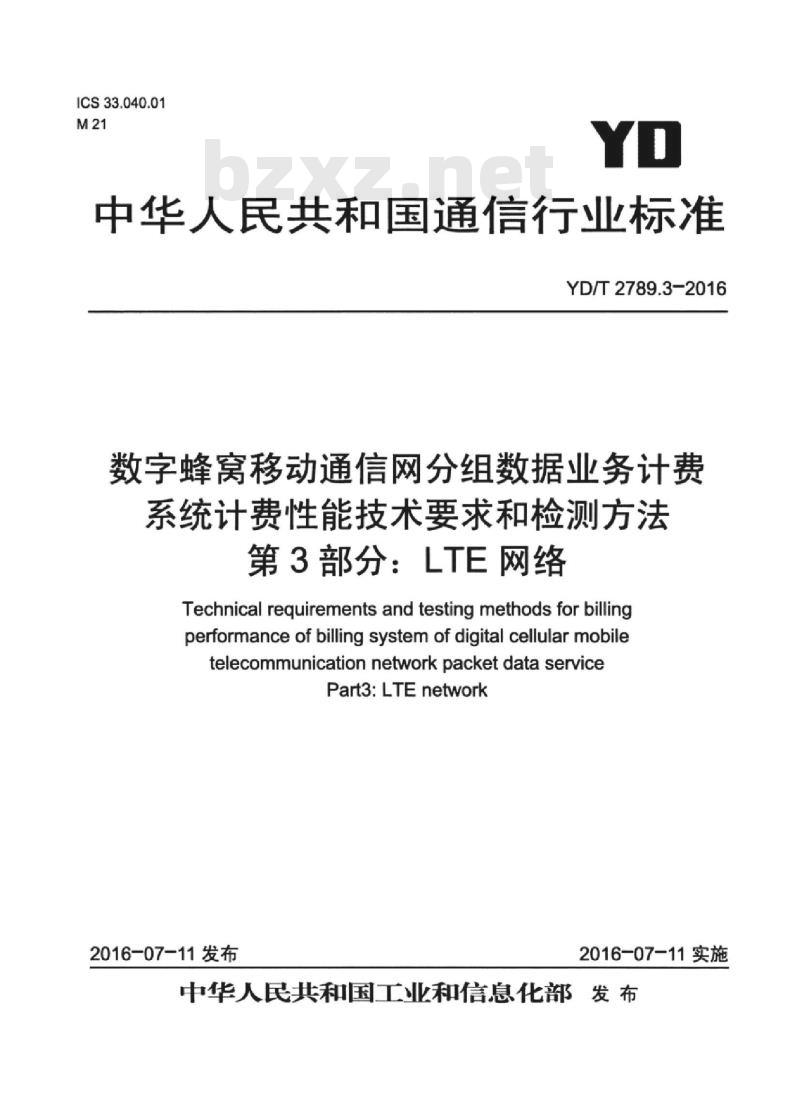

ICS33.040.01
中华人民共和国通信行业标准
YD/T2789.3-2016
数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法第3部分：LTE网络
Technical requirements and testing methods forbillingperformance ofbilling system ofdigitalcellularmobiletelecommunicationnetworkpacketdata servicePart3:LTEnetwork
2016-07-11发布
2016-07-11实施

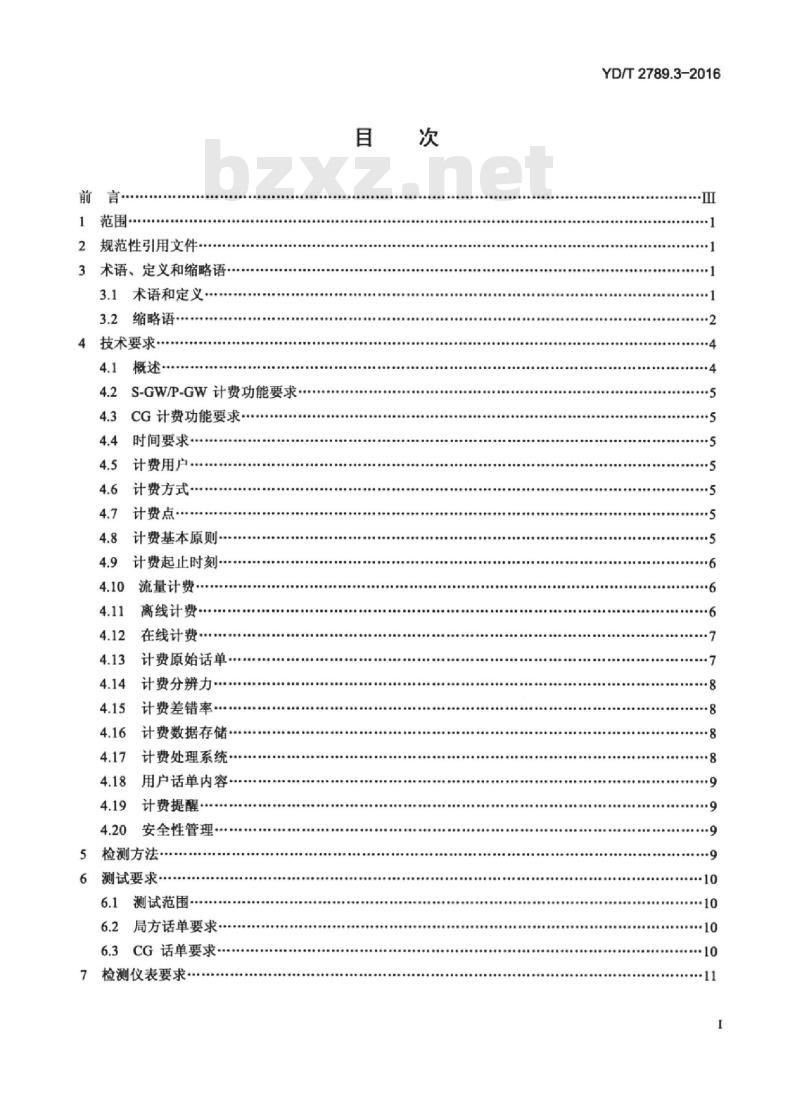

中华人民共和国工业和信息化部发布前言·
1范围
2规范性引用文件·
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
4技术要求bzxz.net
4.2S-GW/P-GW计费功能要求
CG计费功能要求
时间要求
计费用户。
计费方式
计费点
计费基本原则
计费起止时刻
流量计费·
离线计费
在线计费
计费原始话单
计费分辨力·
计费差错率
计费数据存储
计费处理系统
用户话单内容
计费提醒
安全性管理
5检测方法
6测试要求
6.1测试范围-
6.2局方话单要求
6.3CG话单要求
7检测仪表要求….
YD/T2789.3-2016
YD/T2789.3-2016

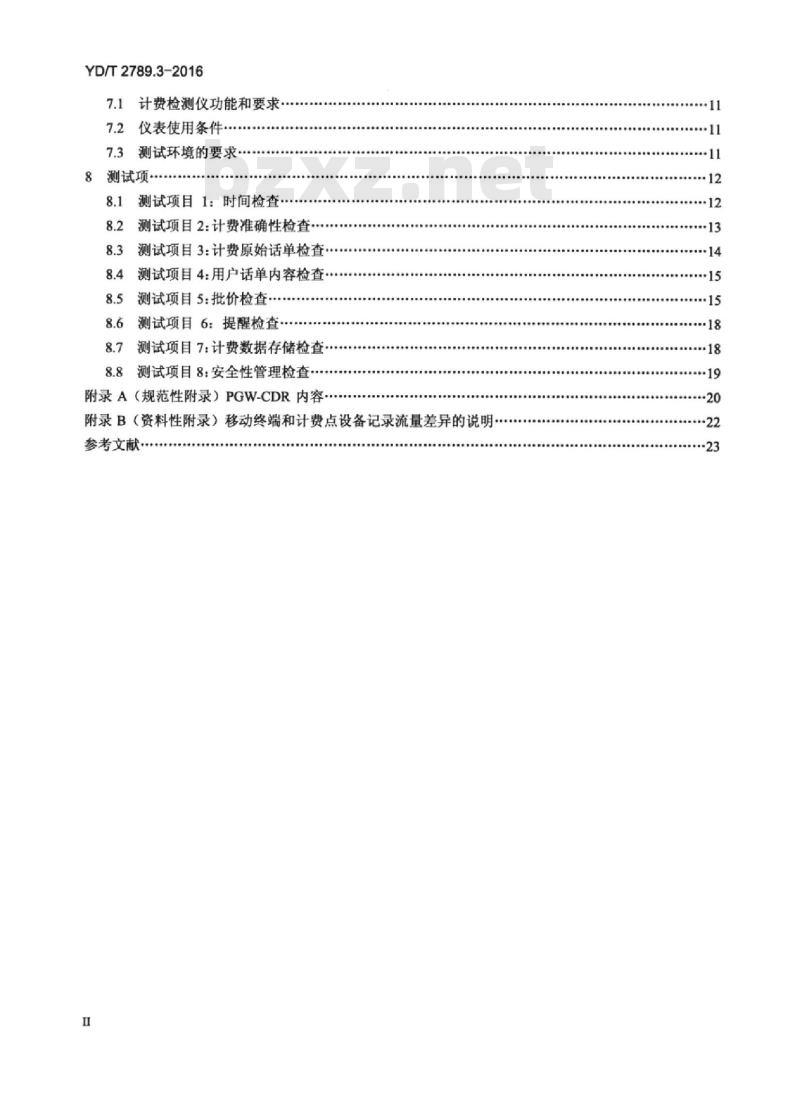

7.1计费检测仪功能和要求
7.2仪表使用条件
7.3测试环境的要求·
8测试项
测试项目1：时间检查
测试项目2：计费准确性检查·
测试项目3：计费原始话单检查
8.4测试项目4：用户话单内容检查测试项目5：批价检查
8.6测试项目6：提醒检查.
测试项目7：计费数据存储检查
8.8测试项目8：安全性管理检查.*附录A（规范性附录）PGW-CDR内容附录B（资料性附录）移动终端和计费点设备记录流量差异的说明·参考文献
HiiKAoiKAca
YD/T2789.3-2016

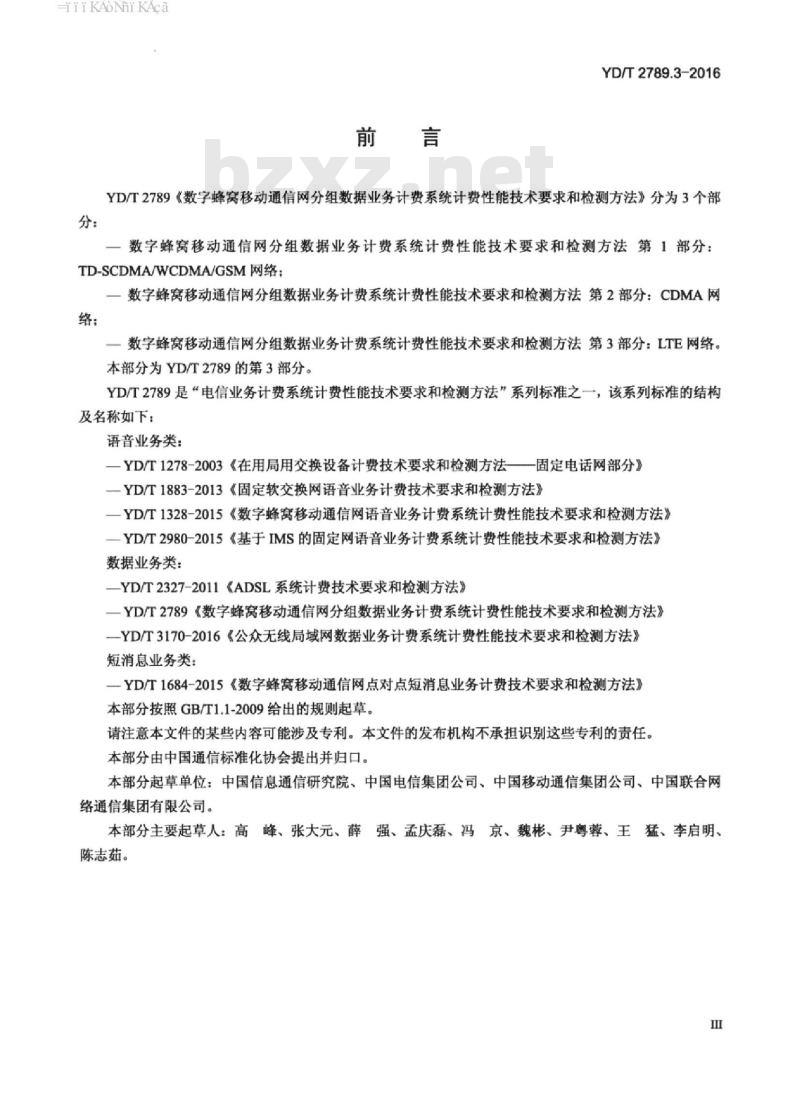

YD/T2789《数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法》分为3个部分：
数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法第1部分：TD-SCDMA/WCDMA/GSM网络：
一数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法第2部分：CDMA网络：
数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法第3部分：LTE网络。本部分为YD/T2789的第3部分。
YD/T2789是“电信业务计费系统计费性能技术要求和检测方法”系列标准之一，该系列标准的结构及名称如下：
语音业务类：
一YD/T1278-2003《在用局用交换设备计费技术要求和检测方法一固定电话网部分》YD/T1883-2013《固定软交换网语音业务计费技术要求和检测方法》一YD/T1328-2015《数字蜂窝移动通信网语音业务计费系统计费性能技术要求和检测方法》一YD/T2980-2015《基于IMS的固定网语音业务计费系统计费性能技术要求和检测方法》数据业务类：
-YD/T2327-2011《ADSL系统计费技术要求和检测方法》一YD/T2789《数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法》YD/T3170-2016《公众无线局域网数据业务计费系统计费性能技术要求和检测方法）短消息业务类：
一YD/T1684-2015《数字蜂窝移动通信网点对点短消息业务计费技术要求和检测方法》本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起章单位：中国信息通信研究院，中国电信集团公司，中国移动通信集团公司、中国联合网络通信集团有限公司。
本部分主要起草人：高峰、张大元、薛强、孟庆磊、冯京、魏彬、尹粤蓉、王猛、李启明、陈志茹。
HiiKAoNiKAca

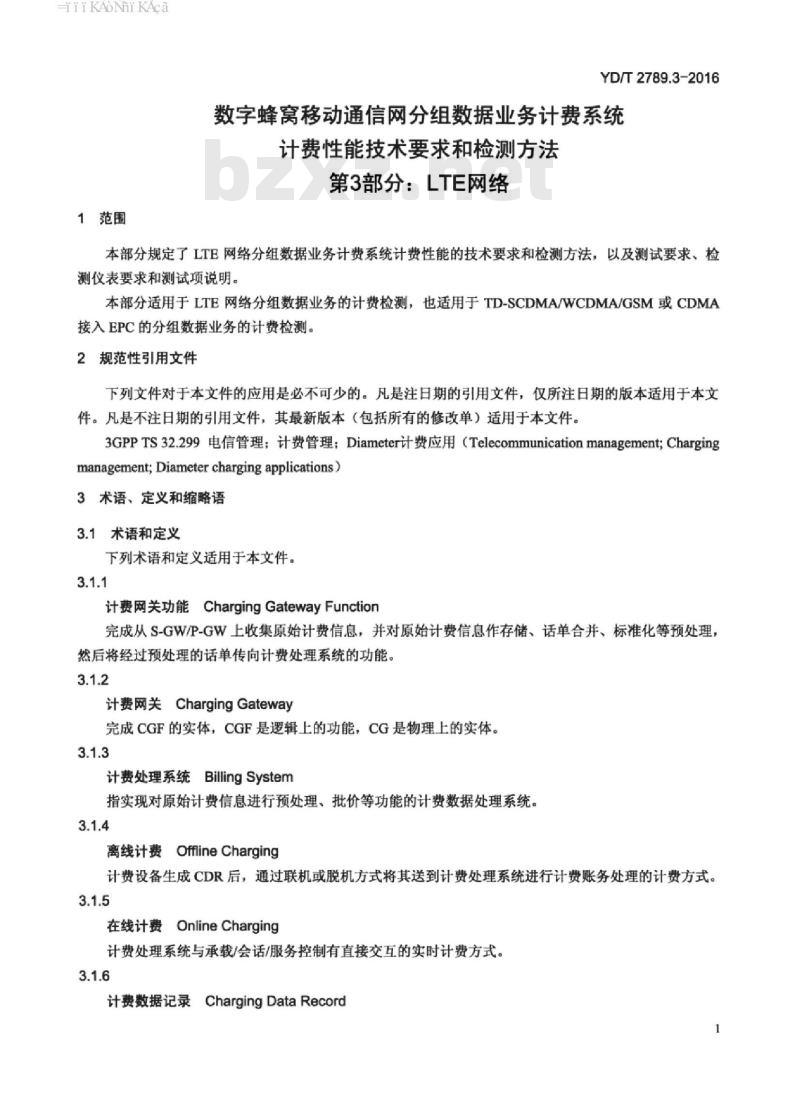

1范围
YD/T2789.3-2016
数学字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法
第3部分：LTE网络
本部分规定了LTE网络分组数据业务计费系统计费性能的技术要求和检测方法，以及测试要求、检测仪表要求和测试项说明。
本部分适用于LTE网络分组数据业务的计费检测，也适用于TD-SCDMA/WCDMA/GSM或CDMA接入EPC的分组数据业务的计费检测。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。3GPPTS32.299电信管理；计费管理；Diameter计费应用（Telecommunicationmanagement；Chargingmanagement, Diameter charging applications)3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
计费网关功能ChargingGatewayFunction完成从S-GW/P-GW上收集原始计费信息，并对原始计费信息作存储、话单合并、标准化等预处理，然后将经过预处理的话单传向计费处理系统的功能。3.1.2
计费网关ChargingGateway
完成CGF的实体，CGF是逻辑上的功能，CG是物理上的实体。3.1.3
计费处理系统BillingSystem
指实现对原始计费信息进行预处理，批价等功能的计费数据处理系统。3.1.4
离线计费OfflineCharging
计费设备生成CDR后，通过联机或脱机方式将其送到计费处理系统进行计费账务处理的计费方式。3.1.5
在线计费OnlineCharging
计费处理系统与承载/会话/服务控制有直接交互的实时计费方式。3.1.6
计费数据记录ChargingDataRecord1
HiiKAoNiKAca
YD/T2789.3-2016
由网络设备生成，包括用户标识、承载描述、网络设备和支持一个承载所占用的网络资源等信息。CDR在传统电路域，被描述为呼叫详细记录”，本文中描述为“计费数据记录”。3.1.7
详细计费方式DetailedCharging记录每个承载的开始时间、时长、流量等详细计费信息，并依据费率确定该承载费用的计费方式。3.1.8
用户话单UserChargingDataRecord电信企业提供给用户的计费详单。3.1.9
计费单元ChargingUnit
计费处理系统用于批价的流量的最小单位。3.1.10
扣费单元PaymentUnit
计费处理系统扣除用户费用的最小金额。3.2缩略语
下列缩略语适用于本文件。
eNodeB
E-UTRAN
Authentication Authorization AccountingAccess Point Name
Billing System
Code Division Multiple AccessCharging Data Record
Charging Gateway
Charging GatewayFunction
Closed Subscriber Group
Evolved NodeB
Evolved Packet Core
Evolved Packet System
EvolvedUniversal TerrestrialRadioAccessNetworkFile Transfer Access and ManagementFile Transfer Protocol
General Packet Radio ServiceGlobalSystemofMobileCommunicationGPRS Tunnel Protocol
Home Public Land Mobile NetworkHigh Rate Packet Data
HRPD Serving Gateway
认证、授权、计费
接入点名
计费处理系统
码分多址
计费数据记录
计费网关
计费网关功能
闭合用户群
演进的B节点
演进的分组核心网
演进的分组系统
演进的通用陆地无线接入网
文件传输和访问管理
文件传输协议
通用分组无线服务
全球移动通信系统
GPRS隧道协议
归属陆地移动通信网
高速分组数据（网络）
HRPD服务网关
HiiKAoNiKAca
IMEISV
IP-CAN
MSISDN
PGW-CDR
SAE-GW
TD-SCDMA
Home Subscriber Server
IMS Charging Identifier
YD/T2789.3-2016
归属签约用户服务器
IMS计费标识
International Mobile Equipment Identity Software Version国际移动设备识别软件版本
Internet Protocol Multimedia SubsystemInternational Mobile SubscriberIdentityInternet Protocol
Internet Protocol Connectivity Accsess NetwrokLong Term Evolution
Mobile Country Code
Mobile Equipment Identity
MobilityManagement Entity
Mobile Network Code
Mobile Station
Mobile Subscriber ISDN NumberNetwork Access Identifier
Network Protocol Data Unit
Online Charging System
Packet Control Function
Policy and Charging Rules FunctionPacket Data Network
Packet Data Protocol
Protocol Data Unit
Packte Data Network-Gate WayPackte Data Network GateWay-Charging Data RecordPublic Land Mobile Network
Proxy MobileIP
Packet Switched
Quality of Service
Radio Access Technology
System Architecture Evolution-GateWayServing GPRS Support Node
Serving-GateWay
Time Division-Synchronous Code Division Multiple AccessUserEquipment
Visited Public Land MobileNetworkWideband Code Division Multiple Access互联网协议多媒体子系统
国际移动用户识别码
互联网协议
互联网协议连通接入网络
长期演进
移动国家代码
移动设备标识
移动性管理实体
移动网络代码
移动台
移动用户ISDN号码
网络接入标识符
网络协议数据单元
在线计费处理系统
分组控制功能
策略和计费规则功能
分组数据网
分组数据协议
协议数据单元
分组数据网网关
分组数据网网关计费数据记录
公共陆地移动网络
代理移动IP
分组交换
业务质量
无线接入技术
系统架构演进网关
服务GPRS支持节点
服务网关
时分同步码分多址接入
用户设备
拜访公共陆地移动通信网
宽带码分多址接入
TiikAoNiKAca
YD/T2789.3-2016
4技术要求
4.1概述
LTE分组数据业务计费系统由核心网设备和计费处理系统组成，其核心网为演进的分组核心网（EPC）。如果EPC支持TD-SCDMA/WCDMA/GSM接入方式，核心网设备包括服务GPRS支持节点（SGSN）、移动性管理实体（MME）、服务网关（S-GW）、分组数据网网关（P-GW）和计费网关功能（CGF）等，如图1所示：如果EPC支持CDMA接入方式，核心网设备包括HRPD服务网关（HSGW）移动性管理实体（MME）、服务网关（S-GW）、分组数据网网关（P-GW）和计费网关功能（CGF）等，如图2所示。其中，S-GW和P-GW通常合设为系统架构演进网关（SAE-GW）。计费处理系统包括离线计费处理系统和在线计费处理系统。GTD-SCDMA
E-UTRAN
EPC计费系统体系结构
E-UTRAN
运营企业的IP业务
支持TD-SCDMAWCDMA/GSM接入
图2EPC计费系统体系结构
EPC和计费相关的接口参考点主要包括：PCRF
运营企业的IP业务
支持CDMA接入
一S1-U：位于E-UTRAN和S-GW间，用于通过隧道传送用户平面PDU。AAA
一S5：位于S-GW和P-GW间，用于S-GW和P-GW分设时，提供用户平面隧道和隧道管理功能。4
TiiKAoNiKAca
一S8：位于VPLMN中S-GW和HPLMN中P-GW间，功能与S5接口相似。一S11：位于MME和S-GW间，用于移动性管理和承载管理。YD/T2789.3-2016
一SGi：位于P-GW和分组数据网络间，用于给用户提供接入外部数据网的通道。一Gn：位于SGSN和P-GW间，用于管理承载，并通过隧道传送用户平面PDU。Ga：位于S-GW/P-GW和CGF间，用于CDR话单的传输。一Gy：位于P-GW和OCS间，支持P-GW和OCS之间的消息交互，实现在线计费功能。一S2a：位于HSGW和P-GW间，用于PMIP会话的管理，并传送用户数据。LTE分组数据业务支持的计费方式包括离线计费和在线计费：一如果采用离线计费方式，S-GW和P-GW都收集计费信息并生成CDR话单，S-GW/P-GW将话单转至CGF保存，经CGF处理后再将话单递交给计费处理系统：一如果采用在线计费方式，P-GW与在线计费处理系统相连，在用户上网过程中通过消息交互实现实时计费功能。
4.2S-GW/P-GW计费功能要求
S-GW/P-GW均可收集计费信息。S-GW收集每个UE使用的无线网络的相关计费信息，P-GW收集每个UE使用的外部网络的相关计费信息，S-GW/P-GW共同收集使用EPC网络资源的相关计费信息。S-GW收集的计费信息可用于运营企业间的计费，P-GW收集的计费信息用来对用户进行计费，4.3CG计费功能要求
CG是CGF的物理实体，CG相当于计费处理系统和运营企业分组核心网之间的网关。CG将计费话单从S-GW/P-GW传送到计费处理系统，其主要功能包括：a）负责采集S-GW/P-GW生成的CDR：b）存储、备份CDR；
c）CDR文件的管理：
d）对CDR进行合并，分栋，过滤等预处理工作：e）提供到S-GW/P-GW的Ga接口：O提供到计费处理系统的FTAM或FTP接口4.4时间要求
P-GW和OCS的时间与北京时间的偏差应在土15s范围内。4.5计费用户
计费用户是使用LTE分组数据业务的用户。4.6计费方式
LTE分组数据业务计费方式为详细计费方式。4.7计费点
LTE分组数据业务计费点在P-GW。4.8计费基本原则
对于LTE分组数据业务计费，基本原则如下：a）每个IP-CAN承载应该由计费标识（即ChargingID）和P-GW地址唯一标识：5
HiiKAoNiKAca
YD/T2789.3-2016
b）由于数据传输上下行具备不对称性，对于上行，下行所对应的终端用户发送和接收的数据流量应分别统计：
c）每个IP-CAN承载的计费信息应反映时间信息，如开始时间和时长：d）S-GW/P-GW应具备一定的CDR保存能力，以抵御因传输中断等原因造成CDR丢失的风险：e）P-GW应完整、准确统计IP-CAN承载所有流量，包括总数据流量和业务数据流量。业务数据流量应包括计费和免费的所有业务数据流量，业务数据流量应根据业务类别分别统计。4.9计费起止时刻
计费开始时刻：当P-GWIP-CAN承载激活时，开始计费。计费停止时刻：当P-GWIP-CAN承载去激活时，停止计费。4.10流量计费
4.10.1流量计算方法
P-GW统计的流量是GTP承载的数据量。因此包含了用户数据的承载协议部分，即用户数据的IP、TCP或UDP包头等字段。
P-GW对用户数据包统计的流量应以GTP承载的用户数据包真实的长度为依据，即GTP头长度字段显示的其用户数据包的长度为依据，但不包括TheSequenceNumber、N-PDUNumber，或GTP其他扩展头部分。GTP头长度学段的长度值不应统计P-GW填充的数据。如果P-GW在用户上行数据包中添加了信息，该数据包的流量不应包括添加的这部分信息。如P-GW开通了“HTTP头增强功能”，对用户特定的上行HTTP数据包，P-GW在HTTP头添加用户相关信息，包括IMSI号码、手机号码、RAT类型和终端IP等，则该HTTP数据包的流量不包括添加的这些信息。4.10.2流量计算要求
只有P-GW路由转发的上行和下行数据包，其流量才被统计，即P-GW执行路由策略后再统计数据流量。
如果P-GW从Gn、S5/S8、S2a等接口接收到下列一种或几种上行数据包，但不对其进行路由转发，则P-GW统计的上行流量不包括这部分数据：1）全网广播包：
2）多播包：
3）源地址检查不匹配的数据包：4）无法识别的数据包：
5）其他由于路由策略被丢弃的数据包。4.10.3流量核减
对于免流量费的业务，P-GW应能识别出该业务的信令和用户数据，并在PGW-CDR中准确统计该业务流量。
4.11离线计费
4.11.1PGW-CDR触发机制
4.11.1.1话单创建触发条件
PGW-CDR在用户IP-CAN承载激活时创建，统计时长，上行和下行流量，事件上报的次数等信息。4.11.1.2话单增加触发条件
YD/T2789.3-2016
PGW-CDR的“业务数据流量列表\属性由一系列容器组成，当特定条件满足时（如表1所示）将触发“业务数据流量列表\计费信息的追加。表1PGW-CDR计费信息增加触发条件触发条件
IP-CAN承载修改
费率改变
业务数据流上报
话单关闭
描述/操作
IP-CAN承载条件改变（例如：QoS改变，S-GW改变，PLMN标识改变，RAT改变，用户位置的改变）将产生业务数据流量列表”，并将其增加到CDR中到达费率改变时间点时，将\业务数据流量列表\增加到CDR中将业务数据流量列表\增加到CDR中，依赖于下面几个条件：时间门限到：
流量门限到：
单元门限到：
业务数据流中止
将“业务数据流量列表\增加到CDR中4.11.1.3话单关闭触发条件
满足特定触发条件时，PGW-CDR应被关闭。表2说明应支持哪些条件以允许关闭PGW-CDR.表2关闭PGW-CDR的触发条件
关闭条件
IP-CAN承载结束
部分话单的原因
4.12在线计费
描述/操作
P-GW中的IP-CAN承载的去激活将导致话单关闭，触发条件包括：IP-CAN承载中止：
其他异常释放
运营企业可根据管理需要设置话单关闭条件，可能的触发条件包括：数据流量限制：
时间（时长）限制：
计费条件改变的最大次数：
网管干预：
MS时间区改变：
PLMN改变：
无线接入技术类型改变（RAT类型）：S-GW切换
对于支持在线计费功能的P-GW，P-GW与在线计费处理系统之间采用DiameterCreditControl协议，具体协议见3GPPTS32.299。
4.13计费原始话单
4.13.1PGW话单
PGW-CDR话单的字段名、属性和描述详见附录A。4.13.2CG话单
计费网关根据其自身设置可以对PGW-CDR进行合并、格式化等处理，生成计费网关话单。在生成计费网关话单的过程中，不应删减PGW-CDR话单的字段，允许过滤、拼接、添加一些字段。如果在话单合并的过程中，某些字段需要过滤，可以保留第一张话单的字段信息，过滤掉后续话单的字段信息（如路由区码、位置区码等），也可以计算得出某字段信息（如总流量等）。4.13.3OCS话单
YD/T2789.3-2016
OCS话单由在线计费处理系统生成。OCS话单至少包括手机号码、开始时间、时长、APN、PDP/PDN类型、终端地址、P-GW地址、计费标识、上行流量、下行流量、费率组（或业务代码）和费用等。4.14计费分辨力
4.14.1时长分辨力
在PGW-CDR中，记录打开时间和时长的分辨力应不低于1s。4.14.2流量分辨力
在PGW-CDR中，业务数据流量列表字段中流量分辨力为1byte。4.15计费差错率
4.15.1流量合格指标
局方话单的流量与计费检测仪实测的流量之差为流量误差，流量误差符合公式（1）则判定为流量合格。
—5×108.LmaxVy—1.1×10-.Lmax/Vy-Lmax≤Vj-Vy≤5.3×108.LmxVy+1.1x10~3.Lmax/Vy+Lmax（1）式中：
Vy一计费检测仪实测的流量，分辨力为1字节，单位为字节；V一局方话单的流量，分辨力为1字节，单位为字节；Lmx一计费检测仪统计的最大包长，分辨力为1字节，单位为字节。4.15.2计费差错率要求
分组数据业务的计费差错率应不大于10-4。计费差错率=错误话单数/总话单数。其中，错误话单是指计费系统针对分组数据业务产生的多单、少单、重单、流量超差话单和计费收费错误话单等，错误话单包括以上多种原因的，只计算一次。流量超差话单为不满足4.15.1节要求的话单。计费收费错误话单为按照话单流量计算出的费用与该话单显示的费用不相同的话单。4.16计费数据存储
CG应能够保存至少7天的原始话单数据，允许计费处理系统在此时间段内通过联机或脱机手段取走话单数据。同时提供可靠的话单备份、转存手段，以进行话单数据的可靠备份。计费处理系统应能完整保存所有的用户话单，包括计费的话单、免费的话单和错单等。应能提供有效的计费数据保存手段，并能提供查询接口和外部查询功能。计费处理系统应定期对计费数据进行备份，用户话单原始数据在系统中保留期限至少为5个月\）。4.17计费处理系统
4.17.1计费单元
计费单元的设置和不足一个计费单元部分的取整方式应符合电信企业的资费方案2。4.17.2批价处理
扣费单元的设置和不足一个扣费单元部分的取整方式应符合电信企业的资费方案。用户话单原始数据在系统中保留期限参见《第三代移动通信服务规范试行)》（工信部电管[2009]176号)。本文中“用户话单原始数据是指用户的计费详单。“本文件中资费方案是指电信企业根据市场情况和用户需求制定的电信业务资费方案，具体参见《关于电信业务资费实行市场调节价的通告》（工信部联通[2014]182号）。8
