ICS33.060.20
中华人民共和国通信行业标准
YD/T2790-2015
基于FDMA的专用数字对讲设备
空中接口技术规范
Technical specificationforprivate digital mobileradio equipment airinterface based onFDMA2015-04-30发布
2015-04-30实施
中华人民共和国工业和信息化部发布前

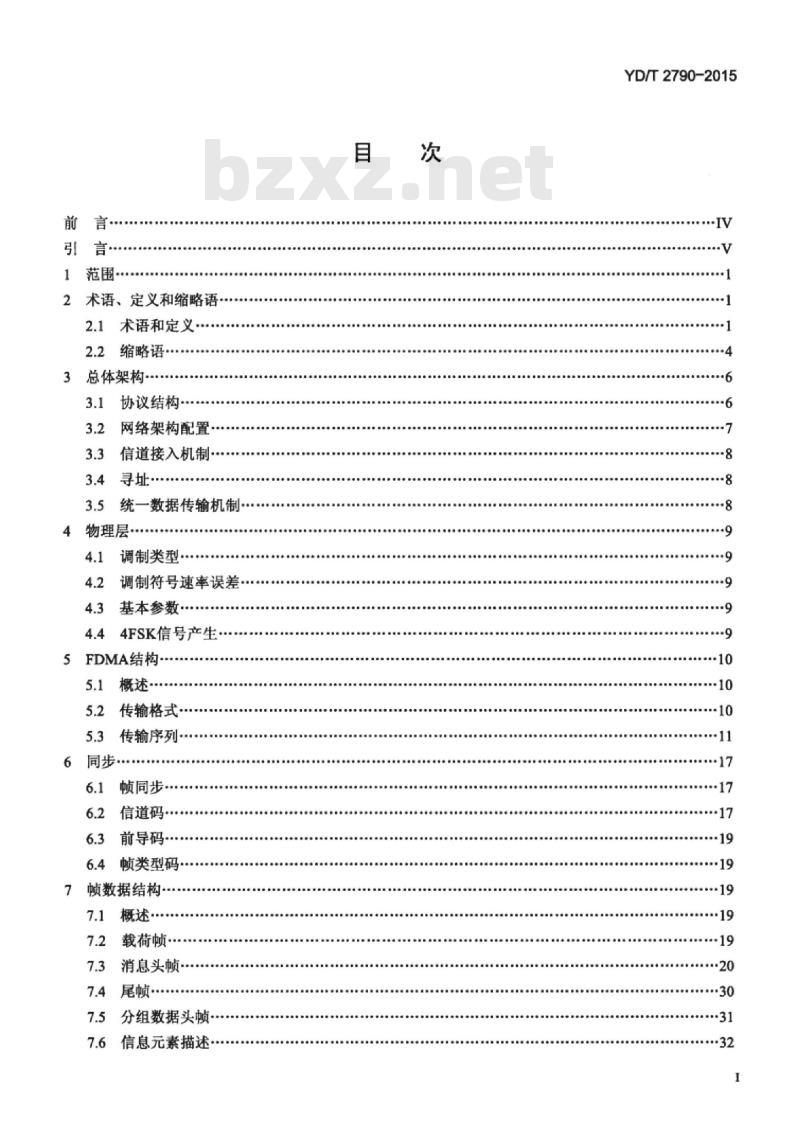

2术语、定义和缩略语·
2.1术语和定义.
缩略语·
3总体架构-
3.1协议结构
网络架构配置
信道接入机制
寻址·
物理层
一数据传输机制.
调制类型·
调制符号速率误差·
基本参数·
4.44FSK信号产生·
5FDMA结构
传输格式
传输序列bzxZ.net
6同步
顿同步·
信道码·
前导码
6.4顿类型码·
7帧数据结构·
7.1概述
7.2载荷帧
7.3消息头帧
7.4尾顿
7.5分组数据头顿·
7.6信息元素描述
YD/T2790-2015
YD/T2790-2015

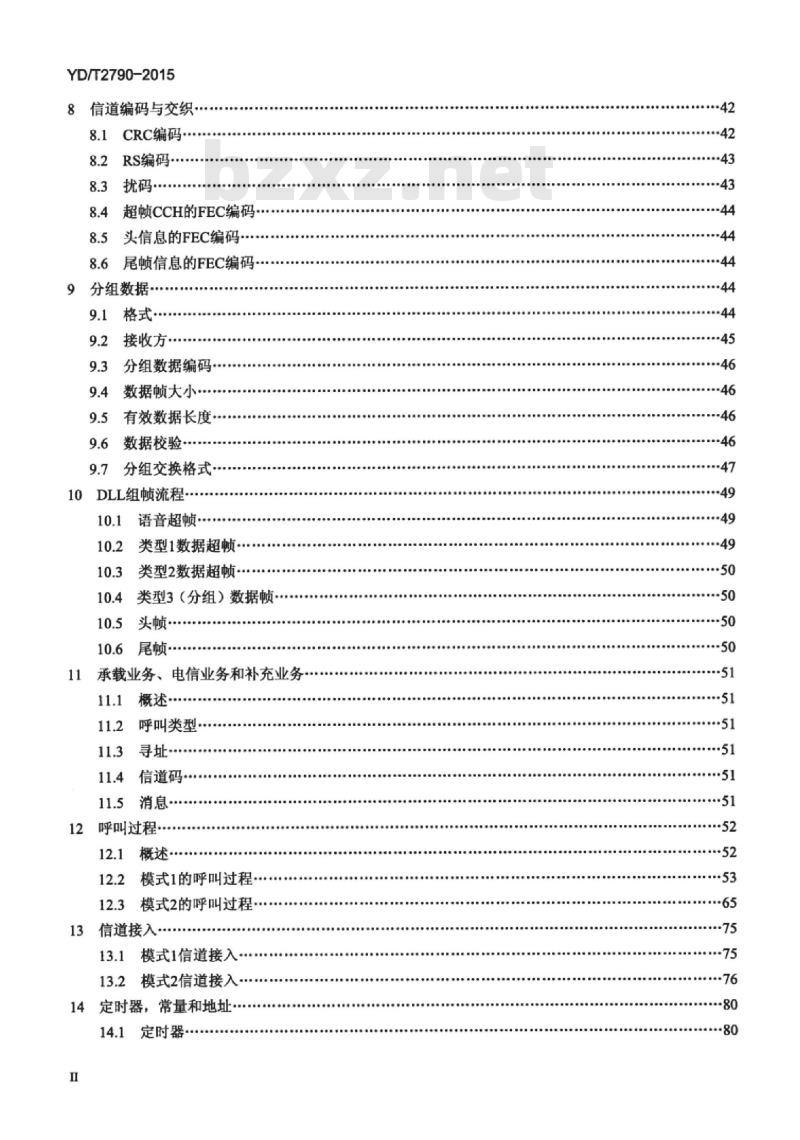

信道编码与交织
CRC编码·
RS编码
扰码·
超顿CCH的FEC编码·
头信息的FEC编码
尾信息的FEC编码
分组数据
接收方·
分组数据编码·
数据顿大小
有效数据长度·
数据校验·
分组交换格式
DLL组顿流程
语音超顿·
类型1数据超顿
类型2数据超顿·
类型3（分组）数据顿…
头顿·
尾帧·
承载业务、电信业务和补充业务11
呼叫类型
寻址·
信道码·
11.5消息-
呼叫过程·
概述·
模式1的呼叫过程
12.3模式2的呼叫过程
信道接入
模式1信道接入
13.2模式2信道接入
14定时器，

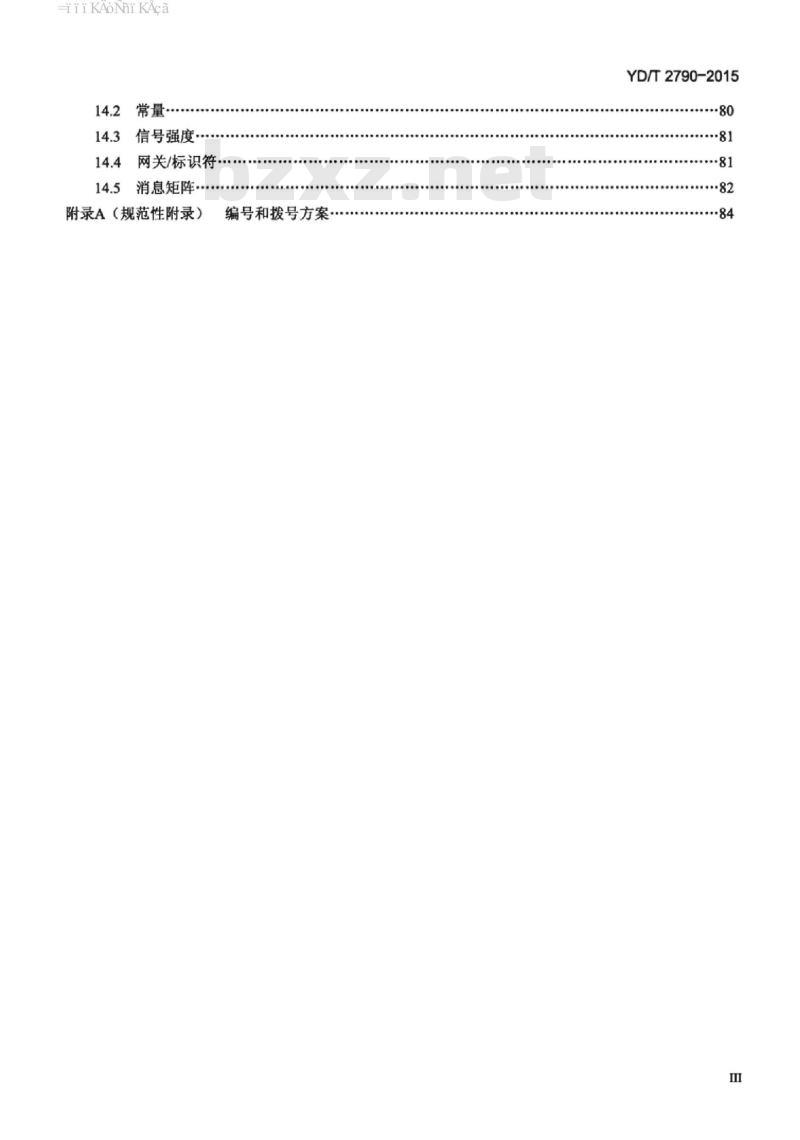

常量和地址
定时器：
-iiKAoNiKAca
信号强度
网关标识符
14.5消息矩阵
附录A（规范性附录）
编号和拨号方案·
YD/T2790-2015
iiiKAoNniKAca
YD/T2790-2015

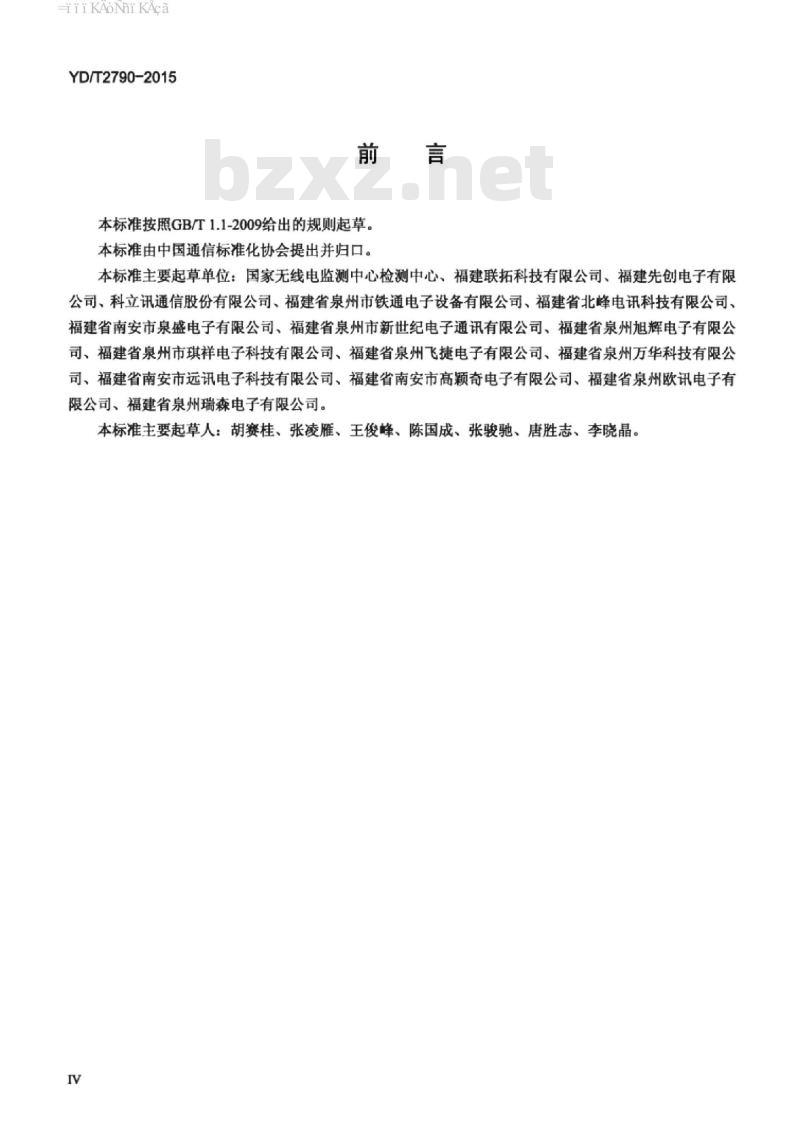

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国通信标准化协会提出并归口。本标准主要起草单位：国家无线电监测中心检测中心、福建联拓科技有限公司、福建先创电子有限公司、科立讯通信股份有限公司、福建省泉州市铁通电子设备有限公司、福建省北峰电讯科技有限公司、福建省南安市泉盛电子有限公司、福建省泉州市新世纪电子通讯有限公司、福建省泉州旭辉电子有限公司、福建省泉州市琪祥电子科技有限公司、福建省泉州飞捷电子有限公司、福建省泉州万华科技有限公司、福建省南安市远讯电子科技有限公司、福建省南安市高颖奇电子有限公司、福建省泉州欧讯电子有限公司、福建省泉州瑞森电子有限公司。本标准主要起草人：胡赛桂、张凌雁、王俊峰、陈国成、张骏驰、唐胜志、李晓晶。V
iiiKAoNniKAca
YD/T2790-2015
本标准的发布机构提请注意，声明符合本标准时，可能涉及到5.2传输格式、第8章信道编码相关的专利的使用。
本标准的发布机构对该专利的真实性、有效性和范围无任何立场。该专利持有人已向本标准的发布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件下，就专利授权许可进行谈判。该专利持有人的声明已在本标准的发布机构备案，相关信息可以通过下列联系方式获得：
专利持有人姓名：福建联拓科技有限公司。地址：福建省泉州市丰泽区高新产业园区科技路海西电子信息产业育成基地办公楼9F。请注意除上述专利外，本标准的某些内容仍可能涉及专利，本标准的发布机构不承担识别这些专利的责任。
HiKAONiKAca
YD/T2790-2015
基于FDMA的专用数字对讲设备空中接口技术规范1范围
本标准规定了25MHz～1000MHz频率范围内，信道间隔为12.5kHz，采用频分多址技术的专用数字对讲设备的空中接口协议，包括物理层、数据链路层、呼叫控制层等内容。本标准适用于专用数字对讲基站/转发台、移动台（车载台、船载台）、手持台等设备。2术语、定义和缩略语
2.1术语和定义
下列术语和定义适用于本文件。2.1.1
专用数字对讲设备PrivateDigital MobileRadio具备外接天线接口，供地面、内河或沿海作专业移动通信网使用的，工作频率范围为25MHz～1000MHz，信道间隔为12.5kHz，采用频分多址接入技术的无线数字对讲设备，包括基站/转发台、移动台（车载台、船载台）、手持台等设备。2.1.2
基站BaseStation
移动通信中，具备外接天线接口，作为中心站固定使用的专用数字对讲设备。2.1.3
转发台Repeater
具备外接天线接口，在数字对讲设备的无线信号传输过程中起到增强信号、扩大通信范围作用的专用数字对讲中转设备。
移动台MobileStation
具备外接天线接口，通常安装在车、船等交通工具上并由其供电的专用数字对讲设备。2.1.5
手持台PortableStation
具备外接天线接口，便于个人携带（手提或佩带）并由设备内置电源供电的专用数字对讲设备。2.1.6
常规Conventional
非集群通信。这是一种通信技术，当移动台与一个或多个移动台通信时不需要使用集群协议，并可在直通或利用其他设备（基站）的模式下工作。2.1.7
突发Burst
物理信道上一段有限数目连续比特流。1
-Ti KAoNni KAca
YD/T2790-2015
超顿Superframe
由多个连续顿构成。
下行utbound
从基站到移动台或手持台方向的传输。2.1.10
上行Inbound
从移动台或手持台到基站方向的传输。2.1.11
物理信道PhysicalChannel
可携带突发中比特信息的已调制射频载波。2.1.12
逻辑信道LogicalChannel
逻辑端点之间的独立数据通道。2.1.13
接收信号强度指示ReceivedSignalStrengthIndication/RSS!接收机在天线处接收到的信号功率均方根值。2.1.14
直通模式DirectModeOperation
移动台或手持台在网络覆盖范围外通信时所采用的工作模式，该模式可使移动台或手持台在不借助任何设备辅助(例如：BS)的情形下，与其他一个或者多个移动台进行通信。2.1.15
中转模式RepeaterModeOperation移动台可通过基站进行通信的工作模式。2.1.16
扩展地址ExtendedAddress
一个非移动台设备的源地址或目的地址（例如PABX分机，PSTN号码或者IP地址）。2.1.17
分组数据PacketData
将任意长度的消息拆分成包，然后逐包发送的传输方法。2.1.18
补充数据传输业务SupplementaryDataTransferService用于移动台之间或者移动台/基站之间通过网关进行连接的数据传输业务。2.1.19
用户面UserPlane/U-Plane
协议栈中处理用户语音业务的平面。2
-TT KAoNni KAca
控制面ControlPlane/C-plane
协议栈中处理控制功能和数据业务的平面。2.1.21
协议数据单元ProtocolDataUnit/PDU在对等层之间传送的包含协议控制信息（信令）或者是用户数据的信息单元。2.1.22
信息单元InformationElement
组成PDU的基本单元。
有效载荷Payload
信息单元中的有效比特信息。
权限Authority
数字对讲设备实体是否具有执行某项功能的权利。2.1.25
承载业务BearerService
在接入点之间提供信息传送能力的补充业务。2.1.26
信令Signaling
用于建立、控制连接和管理的交互信息。2.1.27
广播呼叫BroadcastCall
YD/T2790-2015
一类特殊的组呼，呼叫持续过程中只允许主叫方发送语音或数据，而禁止被叫方发送。2.1.28
组呼迟后进入GroupCallLateEntry在组呼的呼叫持续的过程中，未加入组呼的移动台进入并参与到组呼通话中，2.1.29
通话时限CallDuration
一次呼叫允许通话的最长时间。2.1.30
状态消息Status Message
移动台之间传送预先设定含义的短编码信息。2.1.31
遥晕/复活Stun/Revive
利用空口信令禁用/解禁移动台的过程。2.1.32
iKAoNiKAca
YD/T2790-2015
遥能Kill
利用空口信令禁用移动台的过程，被遥毙的移动台无法通过空口信令解禁。2.1.33
顿同步序列FrameSYNC
位于突发中的一个特殊比特序列。2.1.34
身份码Identification
身份码是系统内统一识别管理和呼叫控制基站、移动台、手持台等设备的识别码。2.1.35
基站码BaseStationIdentification用于识别基站设备的特殊身份码。2.1.36
组呼码GroupIDIdentification
用于识别组呼的身份码。
用户编号 UserNumbering
按照某种号码编码规则进行编码，方便用户记忆使用，它与身份码相互映射，即用户可视编号。2.2缩略语
下列缩略语适用于本文件。
4-level Frequency Shift KeyingACKnowledgment
Air Interface
Address Resolution Protocol
Automatic Retransmission requestBinary Coded Decimal
Bit ErrorRate
BaseStation
Color Code
Control Channel
Call Control Layer
CyclicRedundancyChecksum
Data Link Layer
Direct Mode Operation
NthPacket Data Frame
Data PacketFormat
EmergencyPriority
ENDType
四相频移键控
肯定应答
空中接口
地址解析协议
自动重传请求
二进制编码的十进制
误码率
控制信道
呼叫控制层
循环穴余校验码
数据链路层
直通模式
第N个数据分组顿
数据分组格式
紧急优先级
尾顿类型
Frequency Division Multiple AccessForward Error Correction
Feature set IDentification
Frame Numbering
Receive Frequency
Frame Synchronisaton
Transmit Frequency
Frame Type Code
Header Information
Internet Protocol
Listen Before Transmit
Least Significant Bit
Medium Access Control
Message Information
Mobile Station
Most Significant Bit
Message Type
NegativeACKnowledgment
OffAirCall SetUp
Private Automatic Branch eXchaPARaMeterS
Packet Data Format
Packet Data Protocol
Protocol Data Unit
Physical Layer
Preservation Message
Preservation
Public Switched Telephone NetworkPush To Talk
Radio Frequency
Repeater Mode Operation
Reed-Solomon code
Received Signal Strength IndicationSLowData
Traffic Channel
User Datagram Protocol
Unified Data Transport
频分多址
前向纠错
功能集标识符
顿序号
接收频率
顿同步
发射频率
顿类型码
头帧信息
因特网协议
发送前侦听
最低有效位
介质访问控制
消息信息
移动台
最高有效位
消息类型
否定应答
自动摘机呼叫建立
用户交换机
消息类型参数
分组数据格式
分组数据协议
协议数据单元
物理层
保留消息
公共电话交换网
按键讲话
中转模式
里德所罗门码
接收信号强度指示
慢速数据
业务信道
用户数据报协议
统一数据传送
YD/T2790-2015
YD/T2790-2015
3总体架构
3.1协议结构
3.1.1结构概述
图1给出了本协议栈的总体架构，它由三层组成。一第一层：物理层：
一第二层：数据链路层，用于处理多用户的媒体共享。在数据链路层，协议栈被分为两部分，其中用户面传输没有寻址能力的信息（比如语音或者数据流），控制面进行带有寻址能力的信息传输：第三层：呼叫控制层位于控制面，它负责呼叫的控制（寻址、服务等），提供设备支持的服务，以及支持数据业务。用户面从第二层接入本协议栈提供语音服务。控制面
呼叫控制信息
固有服务
数据呼叫控制
呼叫控制层CCL
数据链路层DLL
物理层PL
图1协议栈
3.1.2物理层
用户面
语音有效载荷
数据有效载荷
空中接口第一层是物理层。它处理物理连接，用于发送和接收无线信号和突发。物理层在第4章中有描述，它包括以下功能：
调制和解调；
一发送和接收的转换：
射频特性：
一比特和符号定义；
一频率同步和符号同步；
-传输或者突发的建立。
3.1.3数据链路层
空中接口第二层是数据链路层。它处理逻辑连接，从上层来看，它起到屏蔽物理层的作用。数据链路层在第5章到10章有描述。它主要有以下功能信道编码（FEC、CRC）：
一交织、解交织和比特排序；
确认和重传机制：
