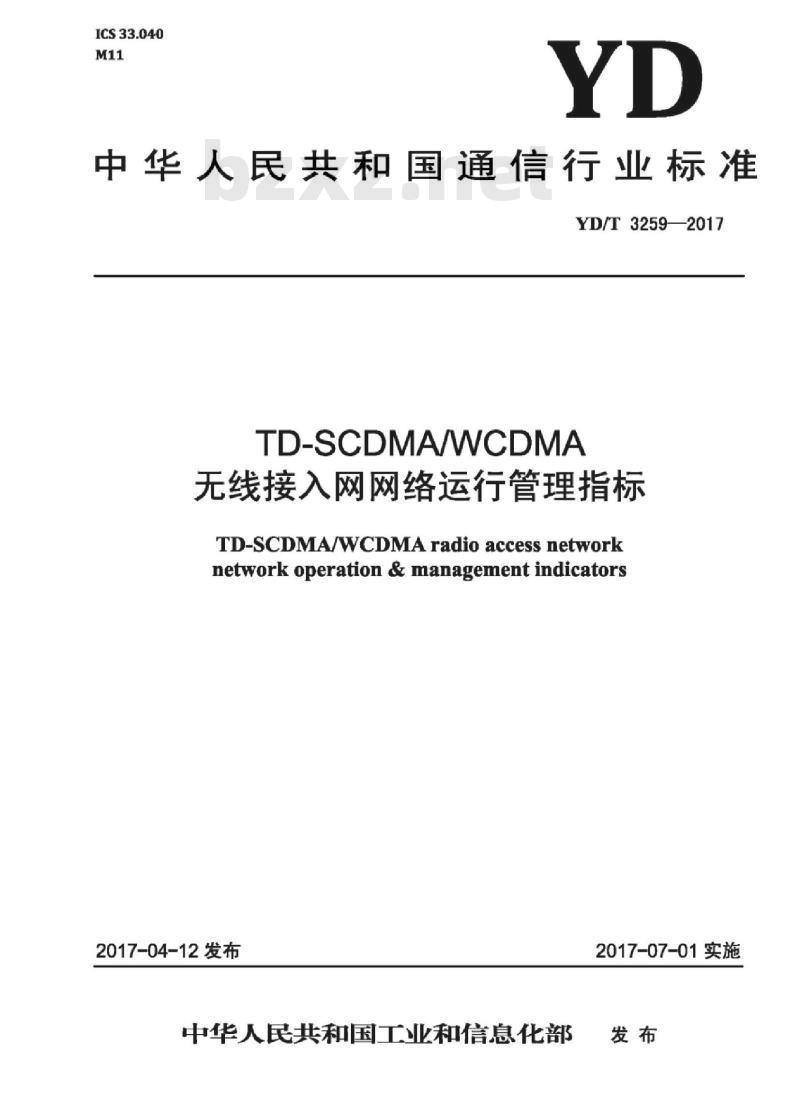

ICS33.040
中华人民共和国通信行业标准
YD/T32592017
TD-SCDMAWCDMA
无线接入网网络运行管理指标
TD-SCDMA/WCDMAradio access networknetwork operation & management indicators2017-04-12发布
中华人民共和国工业和信息化部2017-07-01实施

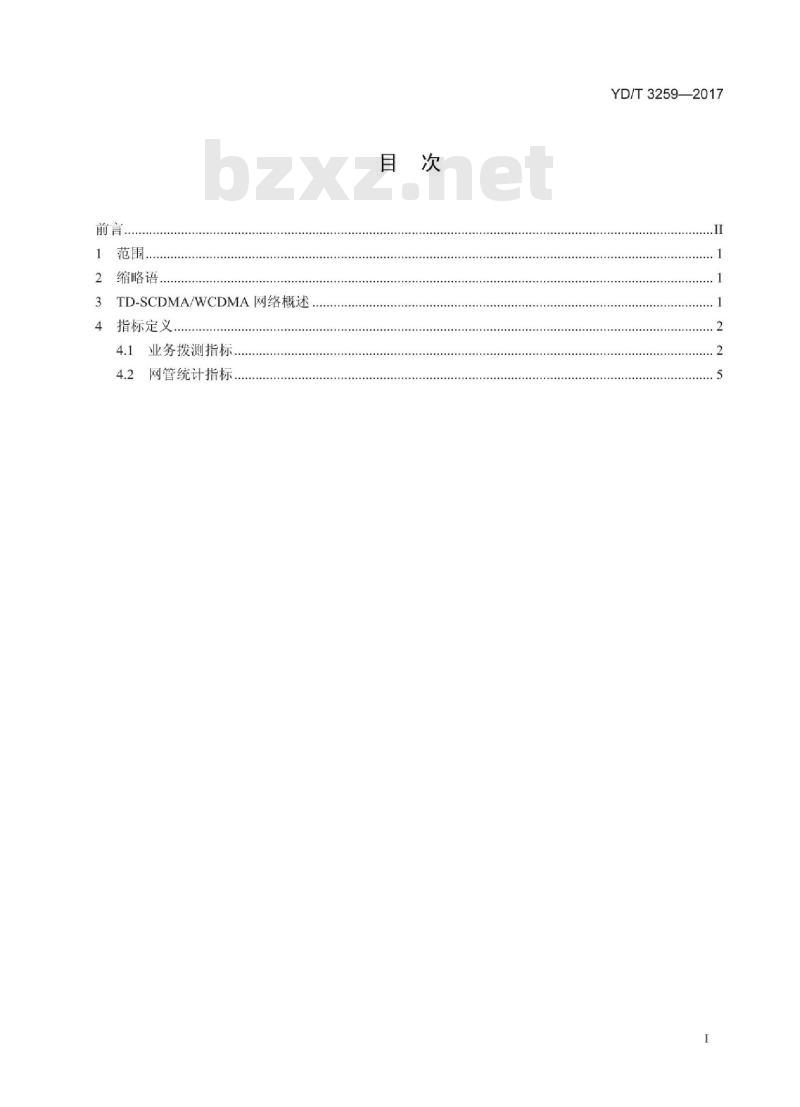

缩略语..
：TD-SCDMA/WCDMA网络概述
指标定义
4.1业务拨测指标，
网管统计指标
YD/T3259—2017
YD/T3259—2017

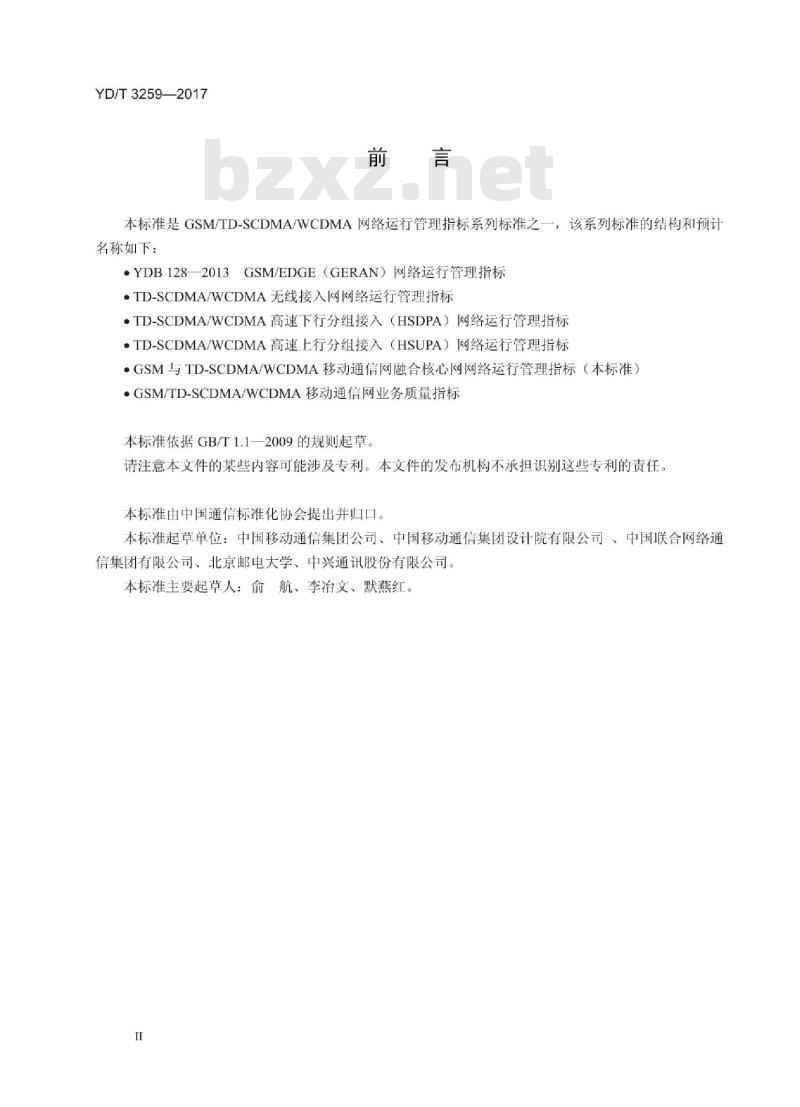

本标准是GSM/TD-SCDMA/WCDMA网络运行管理指标系列标准之一，该系列标准的结构和预计名称如下：
·YDB1282013GSM/EDGE（GERAN）网络运行管理指标·TD-SCDMA/WCDMA无线接入网网络运行管理指标·TD-SCDMA/WCDMA高速下行分组接入（HSDPA）网络运行管理指标·TD-SCDMA/WCDMA高速上行分组接入（HSUPA）网络运行管理指标·GSM与TD-SCDMA/WCDMA移动通信网融合核心网网络运行管理指标（本标准）·GSM/TD-SCDMA/WCDMA移动通信网业务质量指标本标准依据GB/T1.1—2009的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国移动通信集团公司、中国移动通信集团设计院有限公司、中国联合网络通信集团有限公司、北京邮电大学、中兴通讯股份有限公司本标准主要起草人：俞航、李治文、默燕红。II

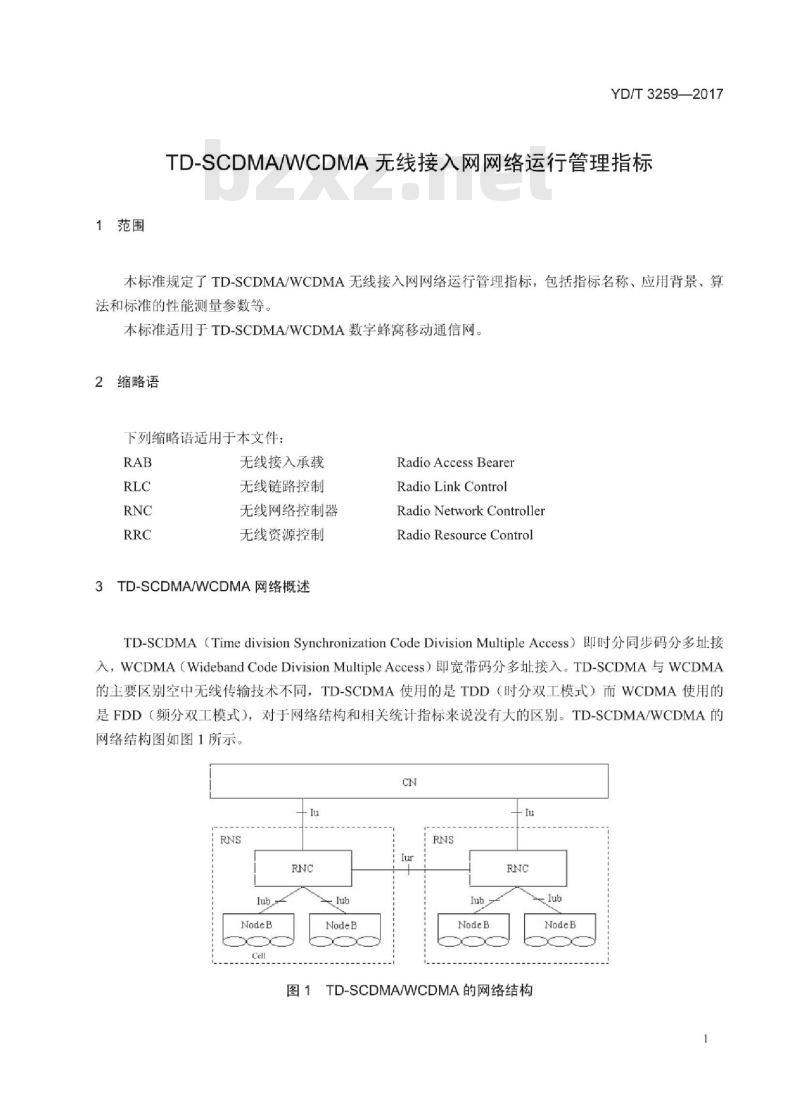

1范围
YD/T3259—2017
TD-SCDMA/WCDMA无线接入网网络运行管理指标本标准规定了TD-SCDMA/WCDMA无线接入网网络运行管理指标，包括指标名称、应用背景，算法和标准的性能测量参数等。
本标准适用于TD-SCDMA/WCDMA数字蜂窝移动通信网。2缩略语
下列缩略语适用于本文件：
无线接入承载
无线链路控制
无线网络控制器
无线资源控制
3TD-SCDMAWCDMA网络概述
Radio Access Bearer
Radio Link Control
Radio Network Controller
RadioResourceControl
TD-SCDMA（TimedivisionSynchronizationCodeDivisionMultipleAccess）即时分同步码分多址接入，WCDMA（WidebandCodeDivisionMultipleAccess）即宽带码分多址接入。TD-SCDMA与WCDMA的主要区别空中无线传输技术不同，TD-SCDMA使用的是TDD（时分双工模式）而WCDMA使用的是FDD（频分双工模式），对于网络结构和相关统计指标来说没有大的区别。TD-SCDMA/WCDMA的网络结构图如图1所示。
TD-SCDMAWCDMA的网络结构
YD/T3259—2017

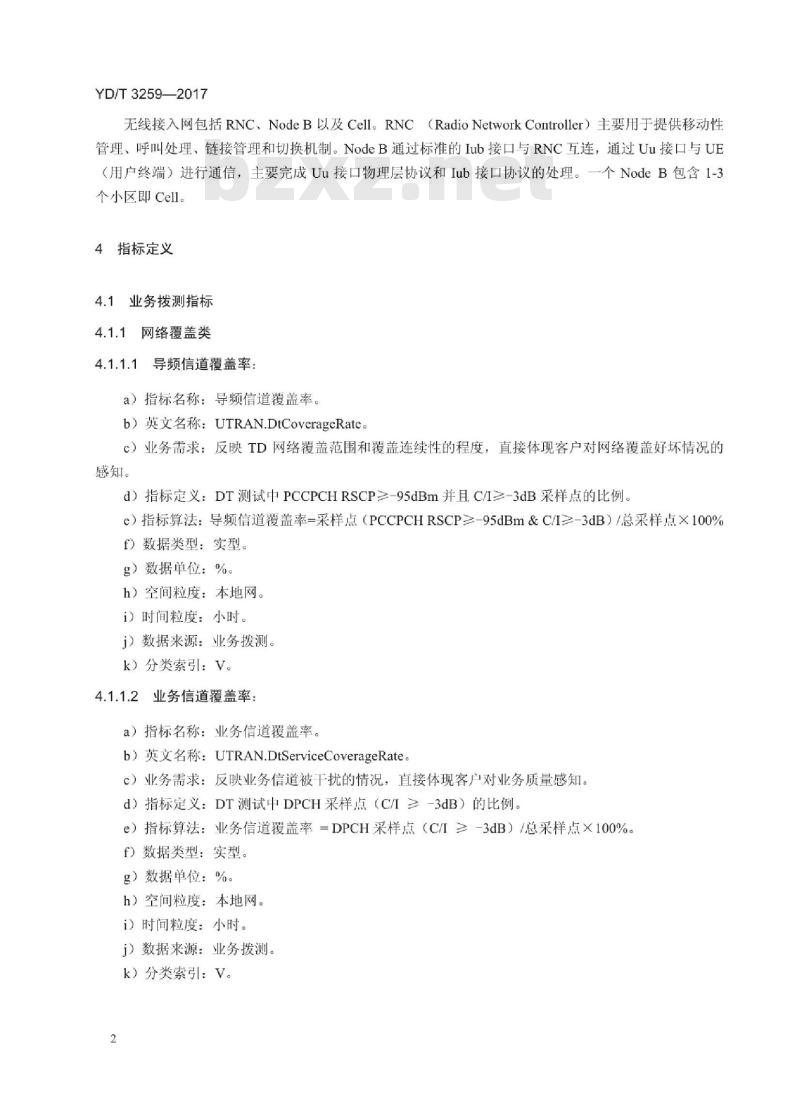

无线接入网包括RNC、NodeB以及Cell。RNC（RadioNetworkController）主要用于提供移动性管理、呼叫处理、链接管理和切换机制。NodeB通过标准的Iub接口与RNC互连，通过Uu接口与UE（用户终端）进行通信，主要完成Uu接口物理层协议和Iub接口协议的处理。一个NodeB包含1-3个小区即Cell。
4指标定义此内容来自标准下载网
4.1业务拨测指标
4.1.1网络覆盖类
4.1.1.1导频信道覆盖率：
a）指标名称：导频信道覆盖率。b）英文名称：UTRAN.DtCoverageRate。c）业务需求：反映TD网络覆盖范围和覆盖连续性的程度，直接体现客户对网络覆盖好坏情况的感知。
d）指标定义：DT测试中PCCPCHRSCP≥-95dBm并且C/I≥-3dB采样点的比例。e）指标算法：导频信道覆盖率=采样点（PCCPCHRSCP≥-95dBm&C/I≥-3dB）/总采样点×100%f）数据类型：实型。
g）数据单位：%。
h）空间粒度：本地网。
i）时间粒度：小时。
j）数据来源：业务拨测。
k）分类索引：V。
4.1.1.2业务信道覆盖率：
a）指标名称：业务信道覆盖率。b）英文名称：UTRAN.DtServiceCoverageRate。c）业务需求：反映业务信道被干扰的情况，直接体现客户对业务质量感知。d）指标定义：DT测试中DPCH采样点（C/I≥-3dB）的比例。e）指标算法：业务信道覆盖率=DPCH采样点（C/I≥-3dB）/总采样点X100%。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：本地网。
i）时间粒度：小时。
j）数据来源：业务拨测。
k）分类索引：V。
4.1.2网络质量类
4.1.2.1接入性
4.1.2.1.1语音业务DT接通率：
a）指标名称：语音业务DT接通率。b）英文名称：UTRAN.DtVoiceAccessSuccessRateYD/T3259—2017
c）业务需求：衡量用户主、被叫的语音业务呼通情况，衡量DT测试语音业务接入网络的顺畅程度。
d）指标定义：DT测试中接通的比例。e）指标算法：语音业务DT接通率=语音业务总接通次数/语音业务总起呼次数X100%。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：本地网。
i）时间粒度：小时。
j）数据来源：业务拨测。
k）分类索引：Q-S-A。
4.1.2.1.2可视电话业务DT接通率：a）指标名称：可视电话业务DT接通率。b）英文名称：UTRAN.DtVPAccessSuccessRate。c）业务需求：衡量用户主、被叫的可视电话业务呼通情况，衡量DT测试可视电话业务接入网络的顺畅程度，该指标可以反映DT测试区域可视电话业务的覆盖情况。d）指标定义：DT测试中接通的比例。e）指标算法：可视电话业务DT接通率=可视电话业务总接通次数/可视电话业务总起呼次数×100%。
f）数据类型：实型。
g）数据单位：%。
h）空间粒度：本地网。
i）时间粒度：小时。
j）数据来源：业务拨测。
k）分类索引：Q-S-A。
4.1.2.1.3PS域业务DT接通率：
a）指标名称：PS域业务DT接通率。b）英文名称：UTRAN.DtPSAccessSuccessRate。c）业务需求：衡量PS业务呼通情况，衡量DT测试PS业务接入网络的顺畅程度，该指标可以反映DT测试区域PS业务的覆盖情况。d）指标定义：终端发起建立PS业务的成功比率。一个分组业务建立的过程主要包括了RRC信令3
YD/T3259—2017
连接的建立和分组业务RAB建立两个过程。e）指标算法：PS域业务DT接通率=PS域业务总接通次数/PS域业务总试呼次数X100%。f）数据类型：实型
g）数据单位：%。
h）空间粒度：本地网。
i）时间粒度：小时。
j）数据来源：业务拨测。
k）分类索引：Q-S-A。
4.1.2.2保持性
4.1.2.2.1语音业务DT掉话率：
a）指标名称：语音业务DT掉话率。b）英文名称：UTRAN.DtVoiceCallDropRate。c）业务需求：反映语音业务DT测试中的语音保持能力。d）指标定义：统计手机收到Disconnect/Release信令视为通话正常结束，在手机没有发Disconnect信令或没收到网络下发Disconnect/Release信令情况下，手机回到idle状态，则视为一次掉话。e）指标算法：语音业务DT掉话率=语音业务掉话次数（主被叫之和）/语音业务释放前占用次数（主被叫之和）×100%
f）数据类型：实型。
g）数据单位：%。
h）空间粒度：本地网。
i）时间粒度：小时。
j）数据来源：业务拨测。
k）分类索引：Q-S-R。
4.1.2.2.2可视电话业务DT掉话率：a）指标名称：可视电话业务DT掉话率。b）英文名称：UTRAN.DtVPDropRatec）业务需求：反映可视电话业务DT测试中的保持能力。d）指标定义：DT测试中可视电话业务掉线次数与呼叫建立成功次数的比率e）指标算法：可视电话业务DT掉话率=可视电话业务掉话次数/可视电话业务总接通次数×100%。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：本地网。
i）时间粒度：小时。
j）数据来源：业务拨测。
k）分类索引：Q-S-R。
4.1.2.2.3PS域业务DT掉线率：
a）指标名称：PS域业务DT掉线率。b）英文名称：UTRAN.DtPSDropRatec）业务需求：反映测试区域用户的应用分组业务中是否存在掉线情况。YD/T3259—2017
d）指标定义：PS域业务DT掉线率表示DT测试中PS域业务掉线次数与呼叫建立成功次数的比率。
e）指标算法：PS域业务DT掉线率=PS域业务总掉线次数/PS域业务总接通次数X100%。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：本地网。
i）时间粒度：小时。
j）数据来源：业务拨测。
k）分类索引：Q-S-R。
4.2网管统计指标
4.2.1网络质量类
4.2.1.1接入性
4.2.1.1.1语音业务无线接通率：a）指标名称：语音业务无线接通率。b）英文名称：UTRAN.CS.SuccConnRatio。c）业务需求：用于反映TD-SCDMA/WCDMA无线接入网话音接通情况。d）指标定义：TD-SCDMA/WCDMA无线网络发起或终接语音业务的成功比率。一个语音业务呼叫的过程主要包括了RAB的建立和RRC建立两个过程。e）指标算法：语音业务无线接通率=（CS域RRC连接建立成功次数/CS域RRC连接建立成尝试数）X（CS域语音业务RAB建立成功次数/CS域语音业务RAB建立尝试次数）。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL、RNC。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
4.2.1.1.2视频电话业务无线接通率：a）指标名称：视频电话业务无线接通率。b）英文名称：UTRAN.VP.SuccConnRatio。c）业务需求：用于反映TD-SCDMA/WCDMA无线接入网视频电话接通情况。YD/T3259—2017
d）指标定义：TD-SCDMA无线网络发起或终接视频电话业务的成功比率。一个视频电话业务呼叫的过程主要包括了视频电话业务RAB建立和会话类业务RRC连接两个过程。e）指标算法：语音业务无线接通率=（视频电话业务RAB建立成功次数/视频电话业务RAB建立尝试次数）X（视频业务RRC连接建立成功次数/视频业务RRC连接建立尝试次数）f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL、RNC。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
4.2.1.1.3PS域无线接通率：
a）指标名称：Ps域无线接通率。b）英文名称：UTRAN.PS.SuccConnRatioC）业务需求：用于反映TD-SCDMA/WCDMA无线接入网PS域业务的接通情况。d）指标定义：TD-SCDMA/WCDMA无线网络发起或终接PS业务的成功比率。一个PS域业务呼叫的过程主要包括了RAB的建立和RRC建立两个过程。e）指标算法：PS域无线接通率=（PS域RRC连接建立成功次数/PS域RRC连接建立尝试次数）X（PS域RAB建立成功次数/PS域RAB建立尝试次数）。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL、RNC。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
4.2.1.2保持性
4.2.1.2.1语音业务无线掉话率：a）指标名称：语音业务无线掉话率。b）英文名称：UTRAN.CS.DroRatio。c）业务需求：用于反映TD-SCDMA/WCDMA无线接入网话音业务的保持情况。d）指标定义：TD-SCDMA/WCDMA无线网络话音业务非正常释放的比率。e）指标算法：语音业务无线掉话率（RNC请求释放的CS域AMR业务RAB数自+RNC请求释放的CS域AMR12.2K业务RAB数目+RNC请求释放电路域Iu连接对应的CS域AMR业务RAB数目+RNC请求释放电路域Iu连接对应的CS域AMR12.2K业务RAB数目）／（CS域AMR业务RAB指配建立成功的RAB数目+CS域AMR12.2K业务RAB指配建立成功的RAB数目）。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL、RNC。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-R。
4.2.1.2.2可视电话业务无线掉话率：a）指标名称：可视电话业务无线掉话率。b）英文名称：UTRAN.VP.DroRatio。YD/T3259—2017
c）业务需求：用于反映TD-SCDMA/WCDMA无线接入网可视电话业务的保持情况。d）指标定义：TD-SCDMA/WCDMA无线网络可视电话业务非正常释放的比率。e）指标算法：可视电话业务无线掉话率=（RNC请求释放的CS域VP业务RAB数目+RNC请求释放电路域Iu连接对应的CS域VP业务RAB数目）/CS域VP业务RAB指配建立成功的RAB数目。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL、RNC。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-R。
4.2.1.2.3PS域无线掉线率：
a）指标名称：PS域无线掉线率。b）英文名称：UTRAN.PS.DroRatio。c）业务需求：用于反映TD-SCDMA/WCDMA无线接入网PS业务的保持情况d）指标定义：TD-SCDMA/WCDMA无线网络PS业务非正常释放的比率。e）指标算法：PS域无线掉线率=（RNC请求释放的PS域RAB数目+RNC请求释放PS域Iu连接对应的PS域RAB数目）／（PS域会话业务RAB指配建立成功的RAB数目+PS域流业务RAB指配建立成功的RAB数目+PS域交互业务RAB指配建立成功的RAB数目+PS域背景业务RAB指配建立成功的RAB数目）。
f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL、RNC。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-R。
YD/T3259—2017
4.2.1.3移动性
4.2.1.3.1CS域系统间切换成功率：a）指标名称：CS域系统间切换成功率（TD-SCDMA/WCDMA→+GSM)。b）英文名称：UTRAN.Hanov.SuccRatioCS。c）业务需求：用于反映电路域业务从TD-SCDMA/WCDMA网络向GSM网络切换完成情况d）指标定义：电路域业务从TD-SCDMA/WCDMA网络向GSM网络切换的成功比率。e）指标算法：CS域系统间切换成功率=CS域系统间小区间切换出成功次数（TD-SCDMA/WCDMA+GSM）/CS域系统间小区间切换出请求次数（TD-SCDMA/WCDMA→GSM）。f）数据类型：实型。
g）数据单位：%
h）空间粒度：CELL、RNC。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-M。
4.2.1.3.2PS域系统间切换成功率（GPRS→TD-SCDMA/WCDMA）：a）指标名称：PS域系统间切换成功率（GPRS→TD-SCDMA/WCDMA）。b）英文名称：UTRAN.2gHanov3g.SuccRatioPS（GPRS→TD-SCDMA/WCDMA）。c）业务需求：用于反映PS域业务从GSM网络向TD-SCDMA/WCDMA网络切换完成情况d）指标定义：PS域业务从GSM网络向TD-SCDMA/WCDMA网络切换的成功比率。e）指标算法：PS域系统间切换成功率（GPRS→TD-SCDMA/WCDMA）=PS域系统间小区间切换入RNC成功次数（GPRS→TD-SCDMA/WCDMA）/PS域系统间小区间切换入RNC请求次数（GPRSTD-SCDMA/WCDMA)。
f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL、RNC。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-M。
4.2.1.3.3PS域系统间切换成功率（TD-SCDMA/WCDMA→GPRS）：a）指标名称：PS域系统间切换成功率（TD-SCDMA/WCDMA→GPRS）。b）英文名称：UTRAN.3gHanov2g.SuccRatioPS（TD-SCDMA/WCDMA-→GPRS）。c）业务需求：用于反映PS域业务从TD-SCDMA/WCDMA网络向GSM网络切换完成情况。d）指标定义：PS域业务从TD-SCDMA/WCDMA网络向GSM网络切换的成功比率。e）指标算法：PPS域系统间切换成功率（TD-SCDMA/WCDMA→GPRS）三网络侧发起分组域系统间切换出成功次数（TD-SCDMA/WCDMA→GPRS）/网络侧发起分组域系统间切换出请求次数8
（TD-SCDMA/WCDMA-→GPRS）X100%。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL、RNC。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-M。
4.2.1.3.4RNC间切换出成功率：a）指标名称：RNC间切换出成功率。b）英文名称：InterRnc.Hanov.SuccRatioCS。c）业务需求：用于反映TD-SCDMA/WCDMA网络RNC间切换完成情况。YD/T3259—2017
d指标定义：TD-SCDMA/WCDMA网络中RNC间切换出尝试次数与成功次数之间的比率。e）指标算法：RNC间切换出成功率=RNC间切换出成功次数/RNC间切换出尝试次数f）数据类型：实型。
g）数据单位：%。
h）空间粒度：RNC。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-s-M。
4.2.1.3.5RNC内切换出成功率：a）指标名称：RNC间切换出成功率。b）英文名称：IntraRnc.Hanov.SuccRatioCSc）业务需求：用于反映TD-SCDMA/WCDMA网络RNC内切换完成情况：d）指标定义：TD-SCDMA/WCDMA网络中RNC内切换出尝试次数与成功次数之间的比率。切换包含同频、异频切换，以及硬切换、接力切换。e）指标算法：RNC内切换出成功率=RNC内切换出成功次数/RNC内切换出尝试次数。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL、RNC。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-M。
4.2.1.4完整性
小区完好率：
a）指标名称：小区完好率。
