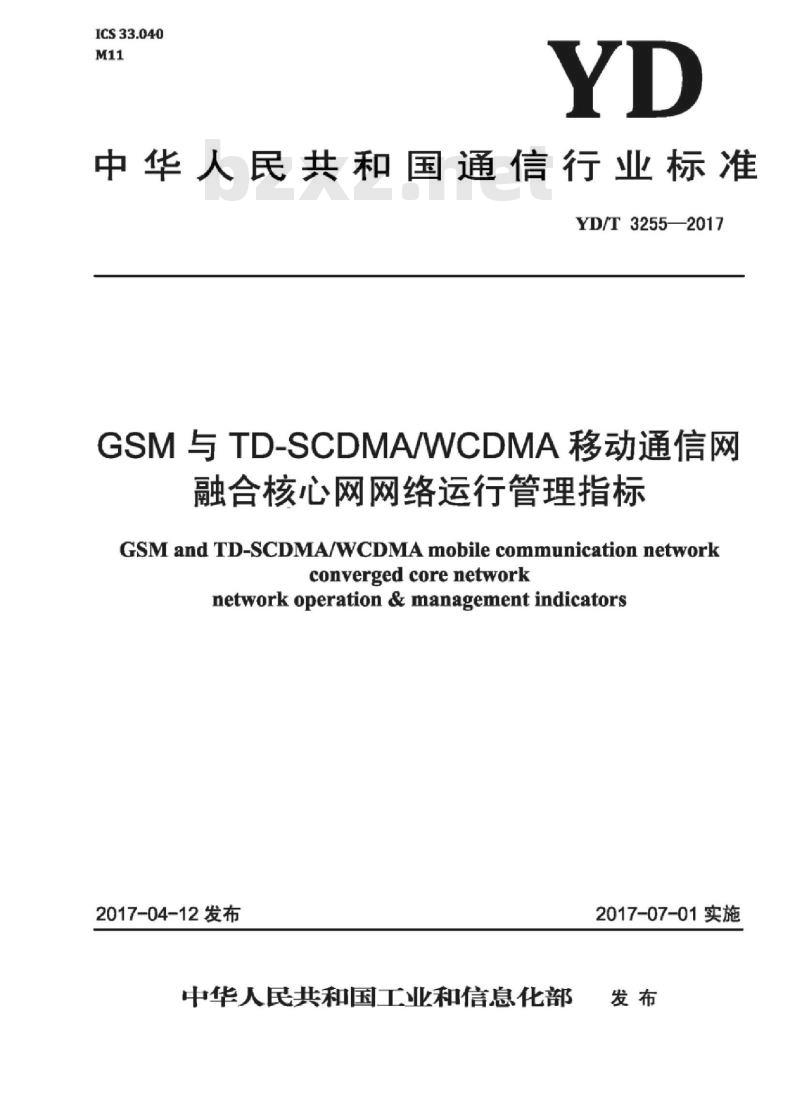

ICS33.040
中华人民共和国通信行业标准
YD/T32552017
GSM与TD-SCDMAWCDMA移动通信网融合核心网网络运行管理指标
GSM and TD-SCDMA/WCDMA mobile communication networkconvergedcorenetwork
network operation & management indicators2017-04-12发布
中华人民共和国工业和信息化部2017-07-01实施

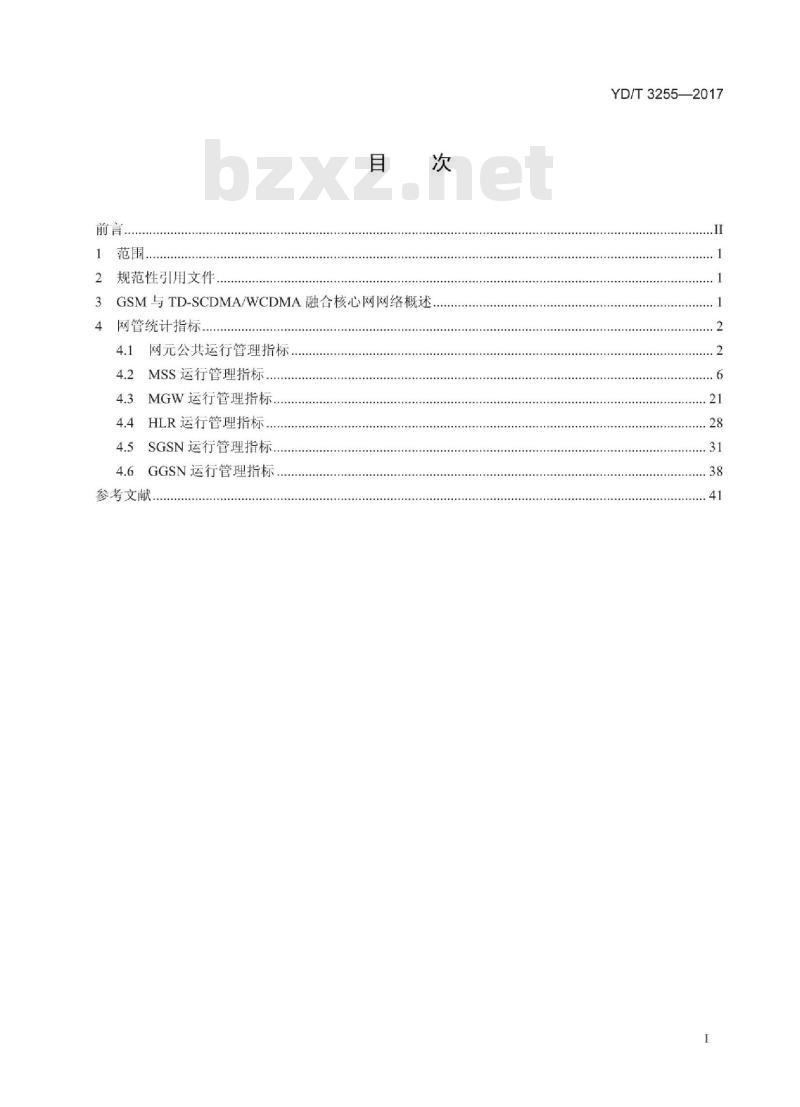

规范性引用文件
GSM与TD-SCDMA/WCDMA融合核心网网络概述3
网管统计指标
网元公共运行管理指标
4.2MSS运行管理指标
4.3MGW运行管理指标..
4.4HLR运行管理指标，
4.5SGSN运行管理指标.
4.6GGSN运行管理指标
参考文献。
YD/T3255—2017
YD/T3255—2017

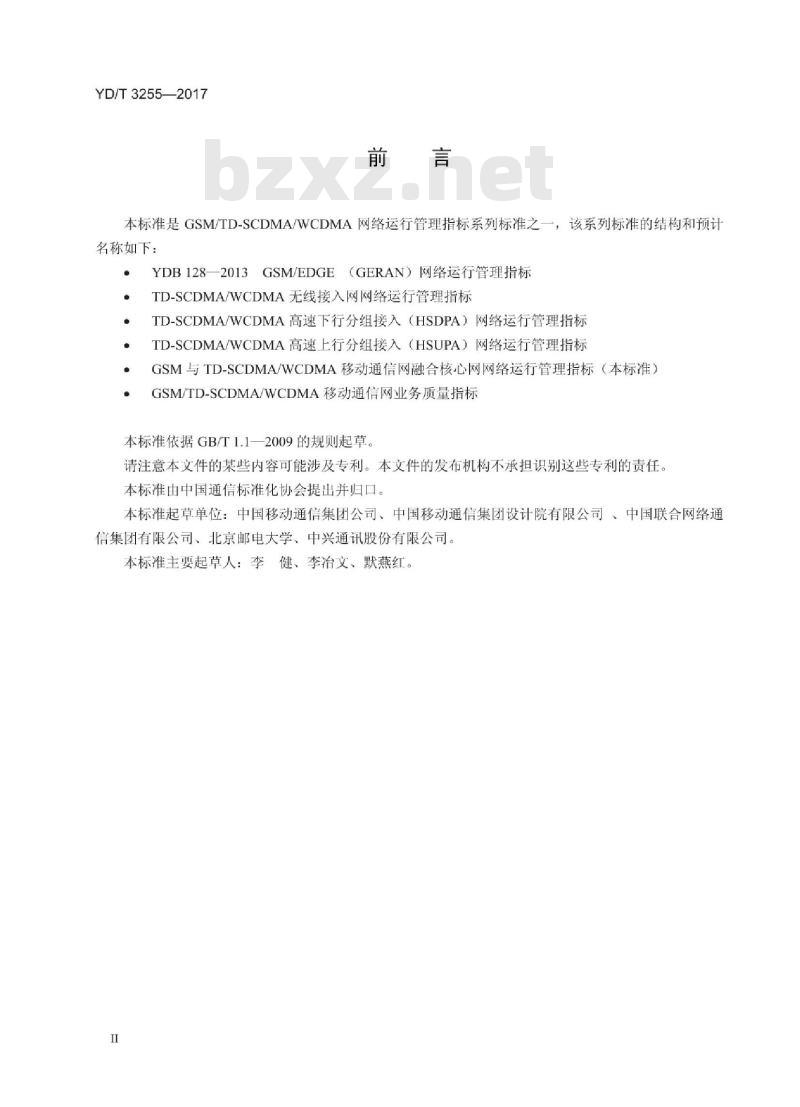

本标准是GSM/TD-SCDMA/WCDMA网络运行管理指标系列标准之一，该系列标准的结构和预计名称如下：
YDB128—2013GSM/EDGE（GERAN）网络运行管理指标TD-SCDMA/WCDMA无线接入网网络运行管理指标TD-SCDMA/WCDMA高速下行分组接入（HSDPA）网络运行管理指标TD-SCDMA/WCDMA高速上行分组接入（HSUPA）网络运行管理指标GSM与TD-SCDMA/WCDMA移动通信网融合核心网网络运行管理指标（本标准）GSM/TD-SCDMA/WCDMA移动通信网业务质量指标本标准依据GB/T1.1—2009的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国移动通信集团公司、中国移动通信集团设计院有限公司、中国联合网络通信集团有限公司、北京邮电大学、中兴通讯股份有限公司。本标准主要起草人：李健、李冶文、默燕红。I
YD/T3255—2017

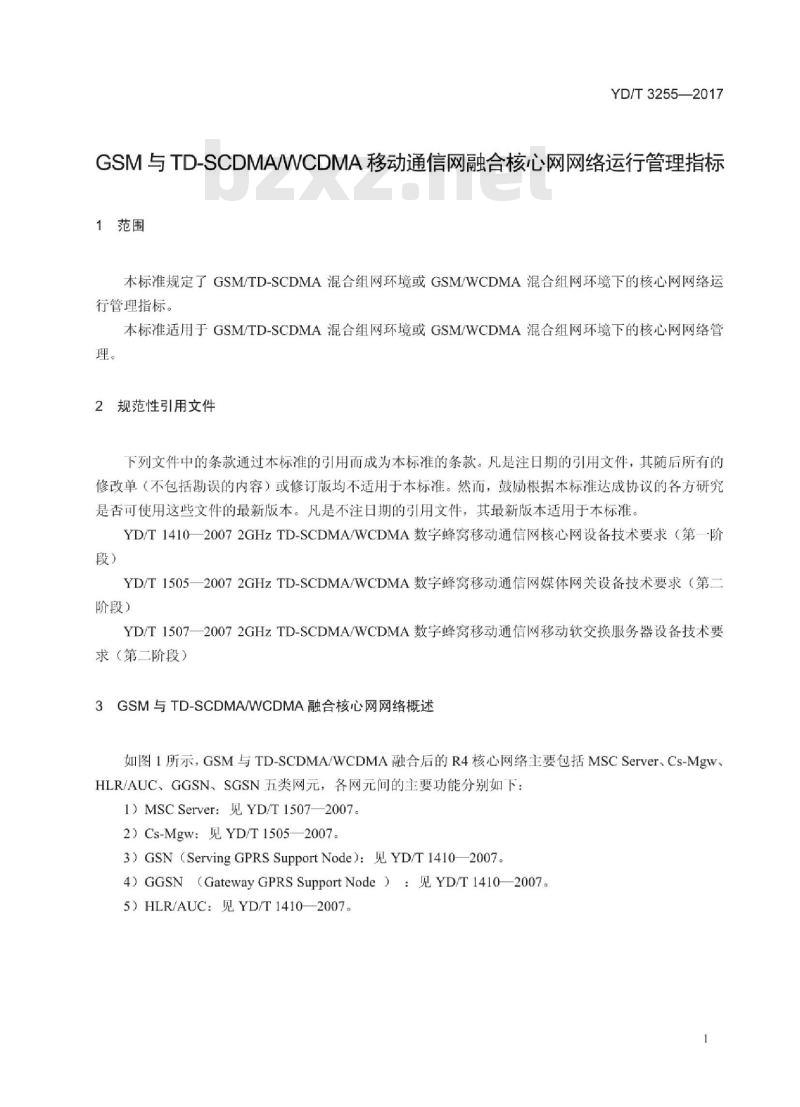

GSM与TD-SCDMAWCDMA移动通信网融合核心网网络运行管理指标1范围
本标准规定了GSM/TD-SCDMA混合组网环境或GSM/WCDMA混合组网环境下的核心网网络运行管理指标。
本标准适用于GSM/TD-SCDMA混合组网环境或GSM/WCDMA混合组网环境下的核心网网络管理。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T1410一20072GHzTD-SCDMA/WCDMA数字蜂窝移动通信网核心网设备技术要求（第一阶段）
YD/T1505一20072GHzTD-SCDMA/WCDMA数字蜂窝移动通信网媒体网关设备技术要求（第二阶段）
YD/T1507—20072GHzTD-SCDMA/WCDMA数字蜂窝移动通信网移动软交换服务器设备技术要求（第二阶段）
3GSM与TD-SCDMA/WCDMA融合核心网网络概述如图1所示，GSM与TD-SCDMA/WCDMA融合后的R4核心网络主要包括MSCServer、Cs-MgW、HLR/AUC、GGSN、SGSN五类网元，各网元间的主要功能分别如下：1）MSCServer：见YD/T1507—2007。2）Cs-Mgw：见YD/T1505—2007。3）GSN（ServingGPRSSupportNode)：见YD/T14102007。4）GGSN（GatewayGPRSSupportNode）：见YD/T14102007。5）HLR/AUC：见YD/T1410—2007YD/T3255—2017
CS-MGW
CS-MGW
GSM与TD-SCDMA/WCDMA融合R4核心网GMSC
Server

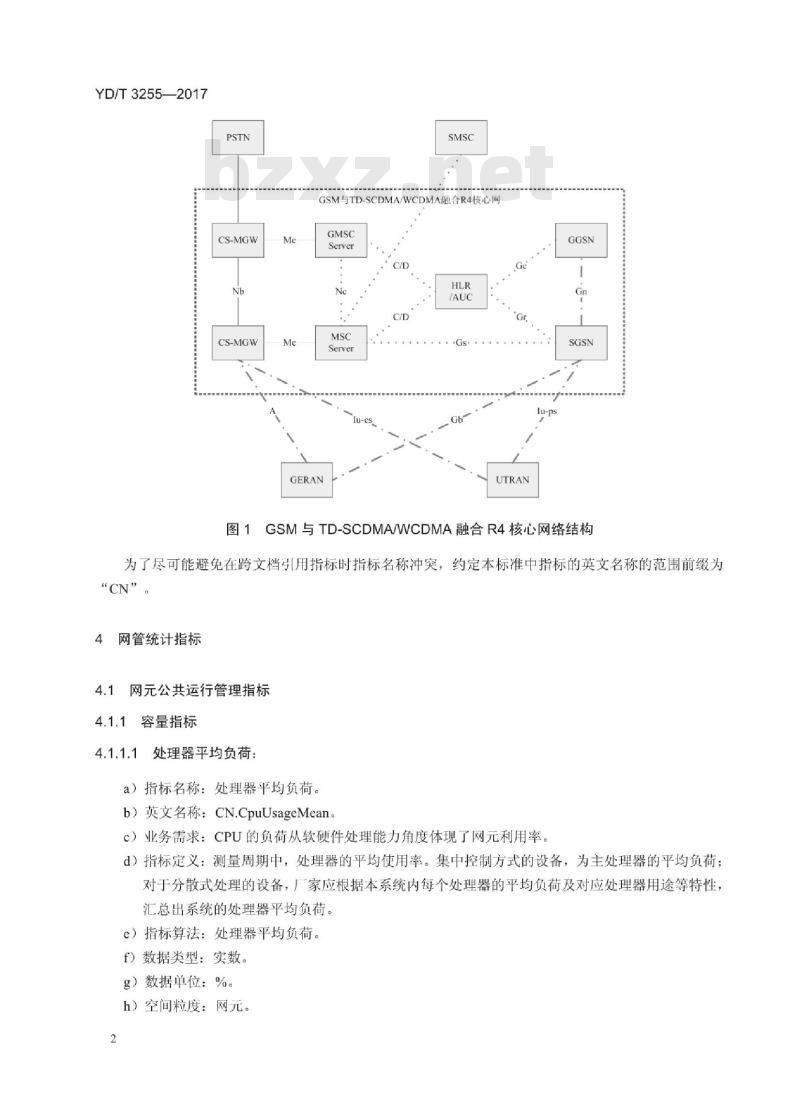

图1GSM与TD-SCDMA/WCDMA融合R4核心网络结构为了尽可能避免在跨文档引用指标时指标名称冲突，约定本标准中指标的英文名称的范围前缀为“CN”
网管统计指标
4.1网元公共运行管理指标
4.1.1容量指标
处理器平均负荷：
a）指标名称：处理器平均负荷。b）英文名称：CN.CpuUsageMean。c）业务需求：CPU的负荷从软硬件处理能力角度体现了网元利用率。d）指标定义：测量周期中，处理器的平均使用率。集中控制方式的设备，为主处理器的平均负荷对于分散式处理的设备，厂家应根据本系统内每个处理器的平均负荷及对应处理器用途等特性，汇总出系统的处理器平均负荷。e）指标算法：处理器平均负荷。f）数据类型：实数。
g）数据单位：%。
h）空间粒度：网元。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-R-N。
4.1.1.2E1端口使用率：
a）指标名称：E1端口使用率。
b）英文名称：CN.EIPortUsage。YD/T3255—2017
c）业务需求：了解网元E1端口的使用情况，对网元的资源进行统计，是网络规划，工程设计必要工作。
d）指标定义：交换机当前硬件配置下，管理状态为“Unlocked”的E1端口占所有E1端口的比例e）指标算法：管理状态为“Unlocked”的E1端口数/E1端口数。f）数据类型：实数。
g）数据单位：%。
h）空间粒度：E1端口。
i）时间粒度：日。
j）数据来源：网管统计。
k）分类索引：C-R-N。
4.1.1.3以太网端口使用率：
a）指标名称：以太网端口使用率。b）英文名称：CN.EthernetPortUsage。c）业务需求：了解网元中以太网端口的使用情况，对网元的资源进行统计，是网络规划，工程设计必要工作。
d）指标定义：交换机当前硬件配置下，管理状态为“Unlocked”的以太网端口占所有以太网端口的比例。
e）指标算法：管理状态为“Unlocked”的以太网端口数/以太网端口数。f）数据类型：实数。
g）数据单位：%。
h）空间粒度：以太网端口。
i）时间粒度：日。
j）数据来源：网管统计。
k）分类索引：C-R-N。www.bzxz.net
4.1.1.4STM端口使用率：
a）指标名称：STM端口使用率。b）英文名称：CN.StmPortUsage。c）业务需求：了解网元中STM端口的使用情况，对网元的资源进行统计，是网络规划，工程设计必要工作。
YD/T3255—2017
d）指标定义：交换机当前硬件配置下，管理状态为“Unlocked”的STM端口占所有STM端口的比例。
e）指标算法：管理状态为“Unlocked”的STM端口数/STM端口数。f）数据类型：实数。
g）数据单位：%。
h）空间粒度：STM端口。
i）时间粒度：日。
j）数据来源：网管统计。
k）分类索引：C-R-N。
4.1.1.5以太网端口发送负荷：
a）指标名称：以太网端口发送负荷。b）英文名称：CN.EthernetSendingLoad。c）业务需求：通常业务层面可以绑定使用多个以太网端口。对端口负荷的统计，可用于判是否需要增加端口。
d）指标定义：以太网端口发送负荷。e）指标算法：以太网端口MAC层发送的字节数/以太网端口MAC层理论最大发送字节数。f）数据类型：实数。
g）数据单位：%。
h）空间粒度：以太网端口。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-R-N。
4.1.1.6以太网端口接收负荷：
a）指标名称：以太网端口接收负荷。b）英文名称：CN.EthernetReceivingLoad。c）业务需求：通常业务层面可以绑定使用多个以太网端口。对端口负荷的统计，可用于判是否需要增加端口。
d）指标定义：以太网端口接收负荷。e）指标算法：以太网端口MAC层接收的字节数/以太网端口MAC层理论最大接收字节数f）数据类型：实数。
g）数据单位：%。
h）空间粒度：以太网端口。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-R-N。
4.1.1.7信令链路接收负荷：
a）指标名称：信令链路接收负荷。b）英文名称：CN.SigLinkReceivingLoad。YD/T3255—2017
c）业务需求：信令链路集通常包括多个信令链路。了解每个信令链路的负荷，可用于分析信令链路集内的负荷分担是否正常，是否需要为链路集增加信令。d）指标定义：信令链路接收负荷。e）指标算法：（信令链路收到的字节数×8）／【信令链路最大容量×统计时长（秒）]。f）数据类型：实数。
g）数据单位：%。
h）空间粒度：信令链路。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-R-L。
4.1.1.8信令链路发送负荷：
a）指标名称：信令链路发送负荷。b）英文名称：CN.SigLinkSendingLoad。c）业务需求：信令链路集通常包括多个信令链路。了解每个信令链路的负荷，可用于分析信令链路集内的负荷分担是否正常，是否需要为链路集增加信令d）指标定义：信令链路发送负荷。e）指标算法：信令链路发出的字节数×8／［信令链路最大容量×统计时长（秒）]。f）数据类型：实数。
g）数据单位：%。
h）空间粒度：信令链路。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-R-L。
4.1.2质量指标
SCTP偶联数据块重传率：
a）指标名称：SCTP偶联数据块重传率。b）英文名称：CN.SctpChunkRetransmitRatec）业务需求：Sctp耦联对数据的传送以datachunk为单位。当承载网络质量出问题时，datachunk在传送过程中丢失的概率增加，重传率增加。因此，datachunk的重传率可以反映出sctp耦联的传输质量。
d）指标定义：SCTP偶联数据块重传率。e）指标算法：SCTP偶联重发数据块数/SCTP偶联发送数据块数5
YD/T3255—2017
f）数据类型：实数。
g）数据单位：%。
h）空间粒度：SCTP耦联。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-N-R。
4.2MSS运行管理指标
4.2.1MSS容量指标
4.2.1.1MSS利用率：
a）指标名称：MSS利用率。
b）英文名称：CN.MssBhcaUsage。c）业务需求：现网实际业务量的大小与设计容量对比关系，是用于判断网元是否需要扩容的客观依据。
d）指标定义：统计时段内BHCA与设计BHCA能力的比值。注：此处BHCA只包括电路交换业务，如话音业务或VP业务，不包括短信。e）指标算法：（2G始发系统试呼次数+3G始发系统试呼次数+入局试呼次数）/BHCA值f）数据类型：实数。
g）数据单位：%。
h）空间粒度：MscServer。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-S。
4.2.1.2电路域GSM网络登记用户数a）指标名称：电路域GSM网络登记用户数b）英文名称：CN.CsUserRegisterd2g。c）业务需求：网络登记用户数可以用于分析用户的话务模型，计划VLR的利用率。（注：此指标在2G/3G网络共LA时无法统计）。d）指标定义：VLR中GSM网络位置区下存储的用户数。e）指标算法：Z（VLR中基于LA统计的当前存储的用户总数）（只统计GSMLA）f）数据类型：整数。
g）数据单位：个。
h）空间粒度：VLR。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-R-N。
4.2.1.3电路域GSM网络开机用户数：a）指标名称：电路域GSM网络开机用户数。b）英文名称：CN.CsUserActive2g。YD/T3255—2017
c）业务需求：网络登记用户数可以用于分析活动用户的话务模型，了解用户开关机行为等。（注：此指标在2G/3G网络共LA时无法统计）。d）指标定义：VLR中GSM网络位置区下开机的用户数。e）指标算法：Z（VLR中基于LA统计的开机用户数）（只统计GSMLA）。f）数据类型：整数。
g）数据单位：个。
h）空间粒度：VLR。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-R-N。
4.2.1.4电路域3G网络登记用户数a）指标名称：电路域3G网络登记用户数b）英文名称：CN.CsUserRegisterd3g。c）业务需求：网络登记用户数可以用于分析用户的话务模型，计划VLR的利用率。（注：此指标在2G/3G网络共LA时无法统计）。d）指标定义：VLR中3G网络位置区下存储的用户数。e）指标算法：Z（VLR中基于LA统计的当前存储的用户总数）（只统计3GLA）。f）数据类型：整数。
g）数据单位：个。
h）空间粒度：VLR。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-R-N。
4.2.1.5电路域3G网络开机用户数：a）指标名称：电路域3G网络开机用户数b）英文名称：CN.CsUserActive2g，c）业务需求：网络登记用户数可以用于分析活动用户的话务模型，了解用户开关机行为等。（注：此指标在2G/3G网络共LA时无法统计）。d）指标定义：VLR中3G网络位置区下开机的用户数。e）指标算法：Z（VLR中基于LA统计的开机用户数）（只统计3GLA）。f）数据类型：整数。
g）数据单位：个。
YD/T3255—2017
h）空间粒度：VLR。
i）时间粒度：15分钟。
i）数据来源：网管统计。
k）分类索引：C-R-N。
4.2.1.6VLR利用率：
a）指标名称：VLR利用率。
b）英文名称：CN.VlrUsage
c）业务需求：VLR的容量受软硬件因素的共同制约。VLR利用率是VLR扩容的依据。d）指标定义：VLR中当前存储的用户的总数/VLR中可以存储的IMSI的最大个数e）指标算法：VLR中当前存储的用户的总数/VLR中可以存储的IMSI的最大个数。f）数据类型：实数。
g）数据单位：%。
h）空间粒度：VLR。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-R-N。
2MSS质量指标
4.2.2.1移动性指标
4.2.2.1.1电路域寻呼成功率：
a）指标名称：电路域寻呼成功率b）英文名称：CN.CsPagingSuccessRate。c）业务需求：寻呼成功率直接影响了用户作被叫的接续概率，并可以反映无线接入网的覆盖情况d）指标定义：一次及多次寻呼成功的比例。e）指标算法：寻呼响应次数/寻呼请求次数。f）数据类型：实数。
g）数据单位：%。
h）空间粒度：MscServer。
i）时间粒度：15分钟。
i）数据来源：网管统计。
k）分类索引：Q-N-M。
4.2.2.1.22G网络电路域寻呼成功率：a）指标名称：2G网络电路域寻呼成功率。b）英文名称：CN.Cs2gPagingSuccessRate。c）业务需求：寻呼成功率直接影响了用户作被叫的接续概率，它可以反映2G无线接入网的覆盖8
情况。
YD/T3255—2017
d）指标定义：对GSM网络的位置区进行寻呼的成功率。在2G/3G融合组网的环境下，仅在2G与3G网络使用不同的LA时方可统计实现此指标。e）指标算法：Z（每位置区寻呼响应次数）/Z（每位置区寻呼请求次数）（仅统计2GLA）。f）数据类型：实数。
g）数据单位：%。
h）空间粒度：MscServer。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-N-M。
4.2.2.1.33G网络电路域寻呼成功率：a）指标名称：3G网络电路域寻呼成功率。b）英文名称：CN.Cs3gPagingSuccessRate。c）业务需求：寻呼成功率直接影响了用户作被叫的接续概率，它可以反映3G无线接入网的覆盖情况。
d）指标定义：对TD-SCDMA/WCDMA网络的位置区进行寻呼的成功率。在2G/3G融合组网的环境下，仅在2G与3G网络使用不同的LA时方可统计实现此指标。e）指标算法：Z（每位置区寻呼响应次数）/Z（每位置区寻呼请求次数）（仅统计3GLA）。f）数据类型：实数。
g）数据单位：%。
h）空间粒度：MscServer。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-N-M。
4.2.2.1.4电路域3G到2G切换成功率：a）指标名称：电路域3G到2G切换成功率。b）英文名称：CN.CsHandoverSuccessRate3gTo2gc）业务需求：2G/3G可以在覆盖上相互补充。两网之间切换的成功率反映了双网融合时的无线网络质量。
d）指标定义：从3G网络切换至2G网络成功的概率。e）指标算法：（电路域3G到2G入局切换成功次数+电路域3G到2G出局切换成功次数+电路域局内3G到2G切换成功次数）／（电路域3G到2G入局切换尝试次数+电路域3G到2G出局切换尝试次数+电路域局内3G到2G切换尝试次数）。f）数据类型：实数。
g）数据单位：%。
h）空间粒度：MscServer。
