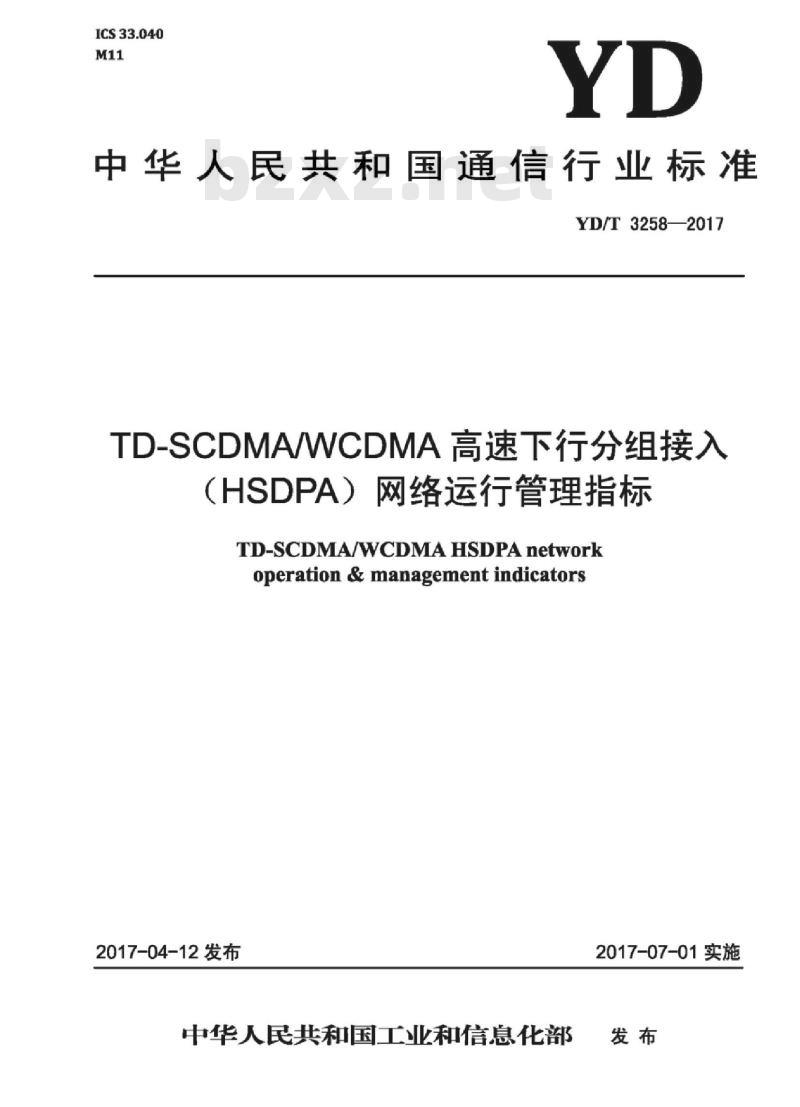

【YD通讯标准】 TD-SCDMA/WCDMA 高速下行分组接入(HSDPA)网络运行管理指标

ICS33.040
中华人民共和国通信行业标准
YD/T3258—2017
TD-SCDMAWCDMA高速下行分组接入（HSDPA）网络运行管理指标
TD-SCDMA/WCDMAHSDPAnetwork
operation&management indicators2017-04-12发布
中华人民共和国工业和信息化部2017-07-01实施

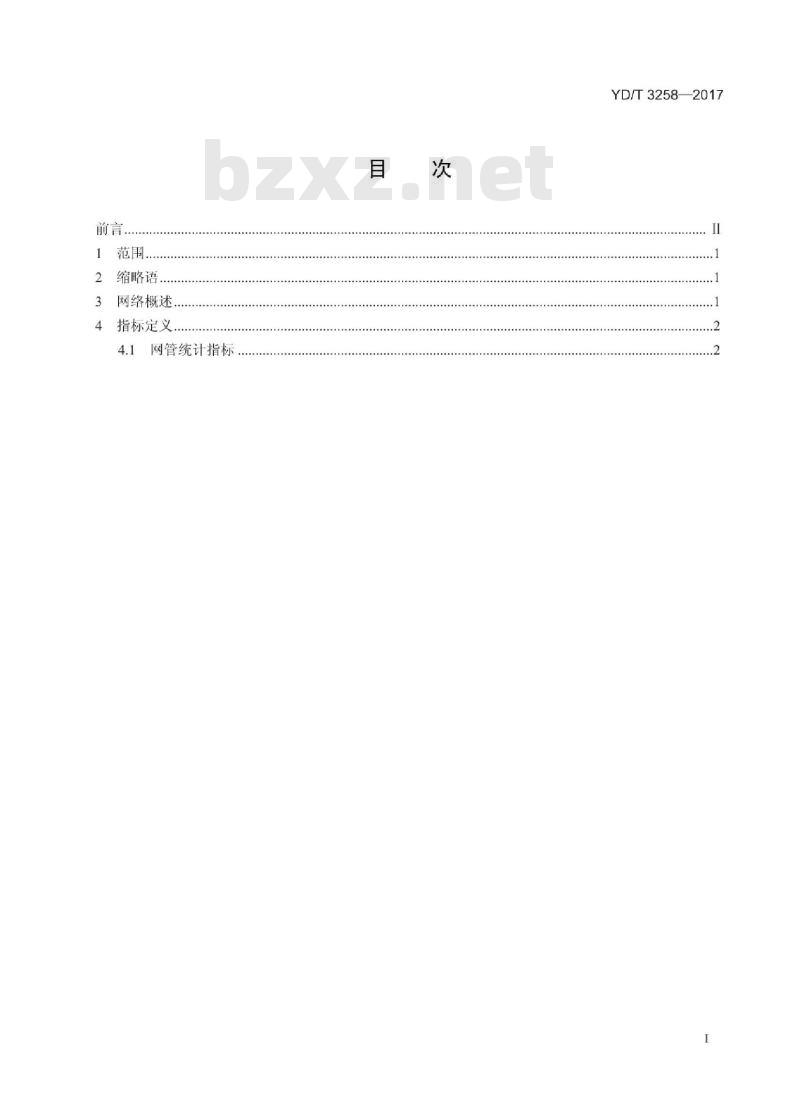

2缩略语..
3网络概述
指标定义，
4.1网管统计指标
........................
.......................
YD/T3258—2017
YD/T3258—2017

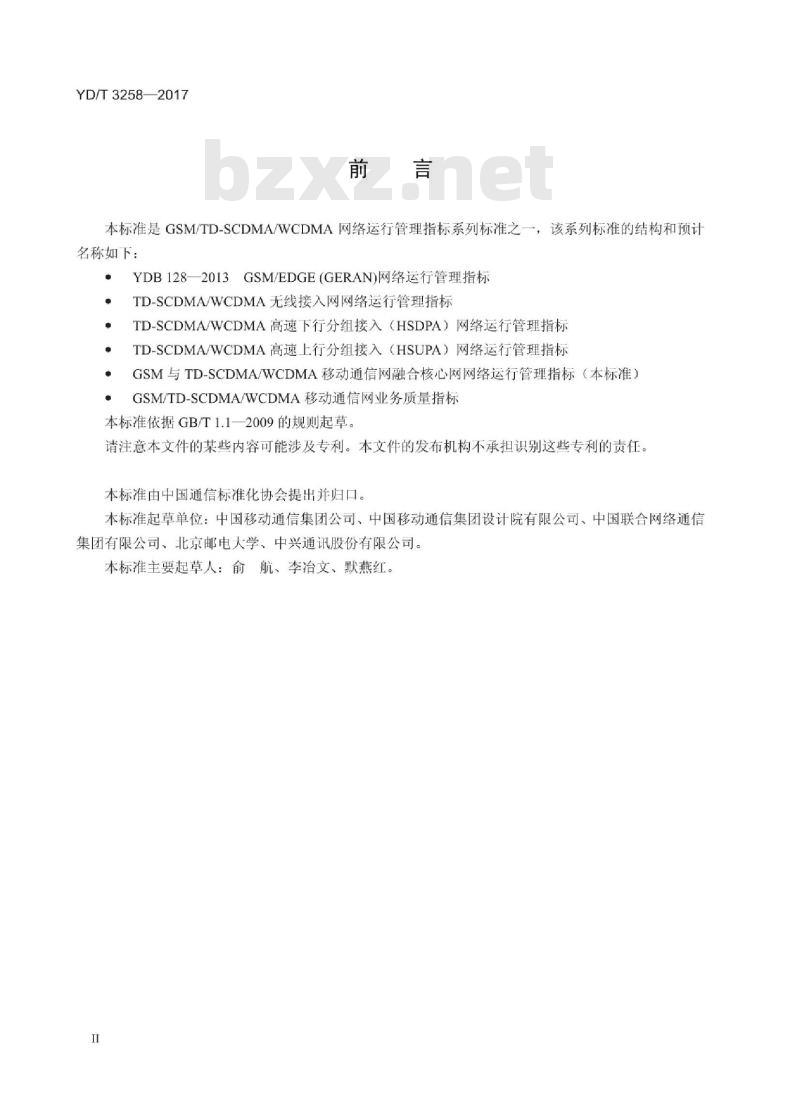

本标准是GSM/TD-SCDMA/WCDMA网络运行管理指标系列标准之一，该系列标准的结构和预计名称如下：
YDB128—2013GSM/EDGE（GERAN)网络运行管理指标TD-SCDMA/WCDMA无线接入网网络运行管理指标TD-SCDMA/WCDMA高速下行分组接入（HSDPA）网络运行管理指标TD-SCDMA/WCDMA高速上行分组接入（HSUPA）网络运行管理指标GSM与TD-SCDMA/WCDMA移动通信网融合核心网网络运行管理指标（本标准）GSM/TD-SCDMA/WCDMA移动通信网业务质量指标本标准依据GB/T1.1—2009的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国通信标准化协会提出并归口。本标准起草单位：中国移动通信集团公司、中国移动通信集团设计院有限公司、中国联合网络通信集团有限公司、北京邮电大学、中兴通讯股份有限公司。本标准主要起草人：俞航、李治文、默燕红。IWww.bzxZ.net

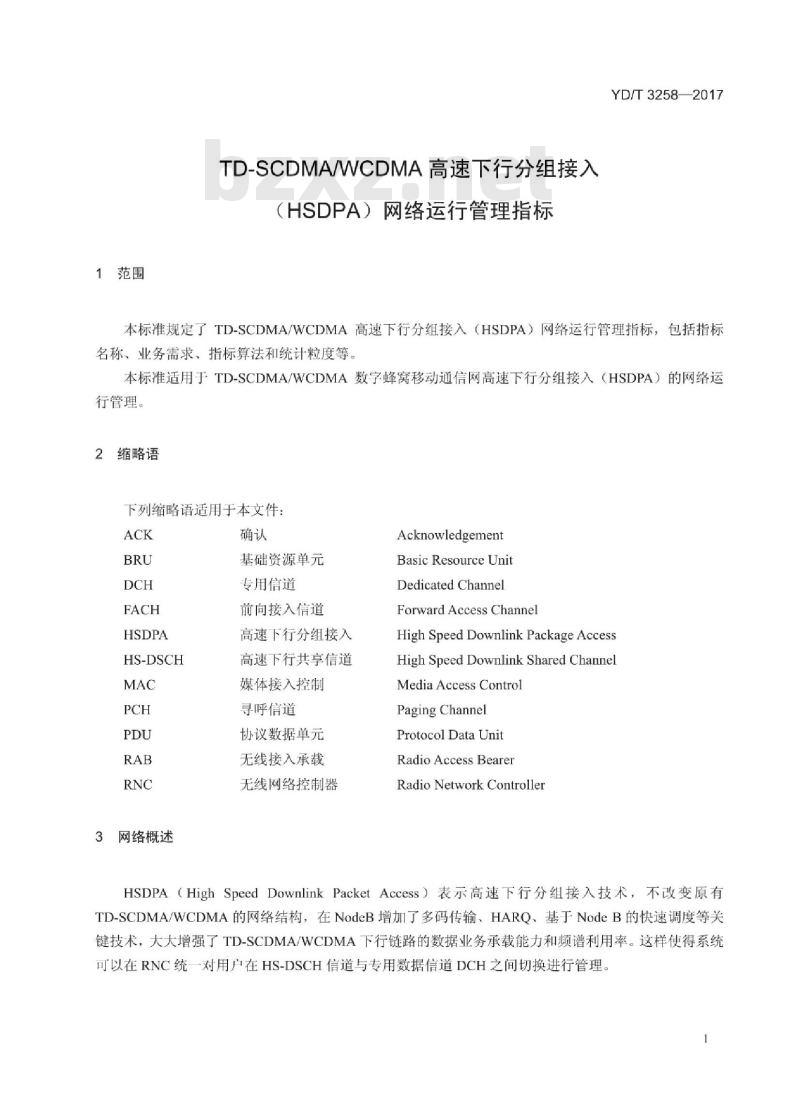

1范围
TD-SCDMAWCDMA高速下行分组接入（HSDPA）网络运行管理指标
YD/T3258—2017
本标准规定了TD-SCDMA/WCDMA高速下行分组接入（HSDPA）网络运行管理指标，包括指标名称、业务需求、指标算法和统计粒度等。本标准适用于TD-SCDMA/WCDMA数字蜂窝移动通信网高速下行分组接入（HSDPA）的网络运行管理。
2缩略语
下列缩略语适用于本文件：
HS-DSCH
3网络概述
基础资源单元
专用信道
前向接入信道
高速下行分组接入
高速下行共享信道
媒体接入控制
寻呼信道
协议数据单元
无线接入承载
无线网络控制器
Acknowledgement
Basic Resource Unit
Dedicated Channel
Forward Access Channel
High Speed Downlink Package AccessHigh Speed Downlink Shared ChannelMedia Access Control
Paging Channel
Protocol Data Unit
Radio Access Bearer
RadioNetwork Controller
HSDPA（HighSpeedDownlinkPacketAccess）表示高速下行分组接入技术，不改变原有TD-SCDMA/WCDMA的网络结构，在NodeB增加了多码传输、HARQ、基于NodeB的快速调度等关键技术，大大增强了TD-SCDMA/WCDMA下行链路的数据业务承载能力和频谱利用率。这样使得系统可以在RNC统一对用户在HS-DSCH信道与专用数据信道DCH之间切换进行管理。1
YD/T3258—2017

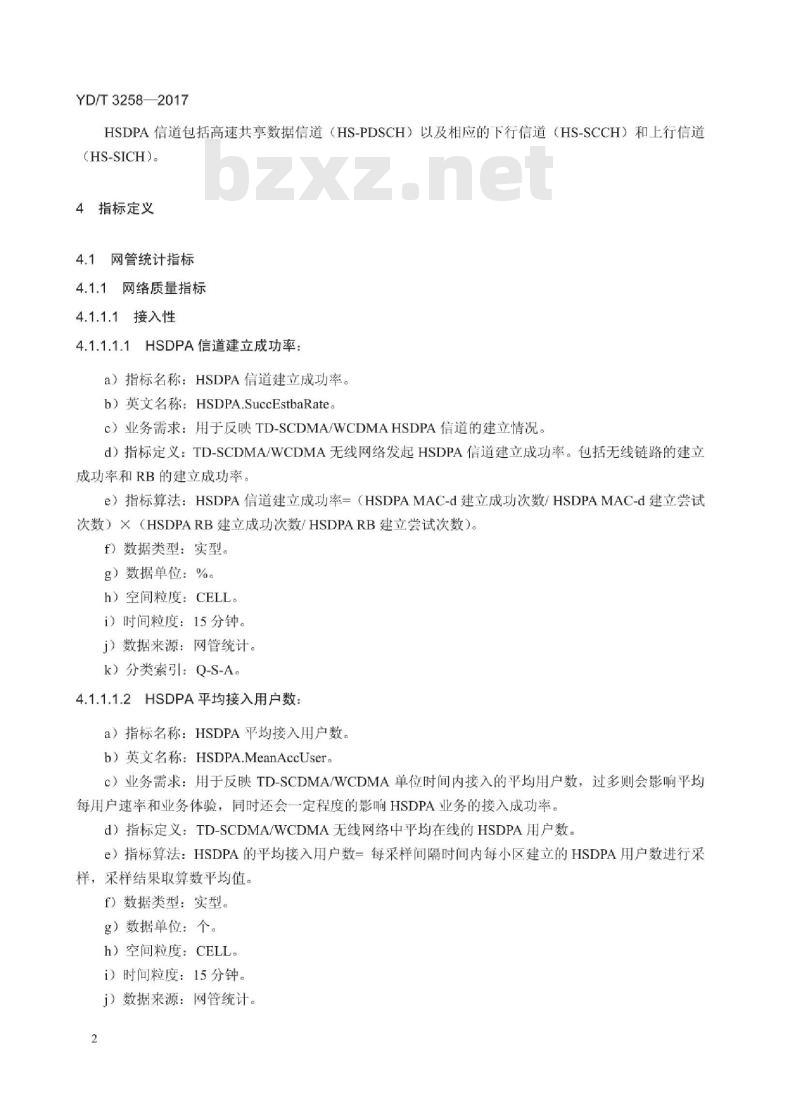

HSDPA信道包括高速共享数据信道（HS-PDSCH）以及相应的下行信道（HS-SCCH）和上行信道(HS-SICH)。
4指标定义
4.1网管统计指标
4.1.1网络质量指标
4.1.1.1接入性
4.1.1.1.1HSDPA信道建立成功率：a）指标名称：HSDPA信道建立成功率。b）英文名称：HSDPA.SuccEstbaRate。c）业务需求：用于反映TD-SCDMA/WCDMAHSDPA信道的建立情况。d）指标定义：TD-SCDMA/WCDMA无线网络发起HSDPA信道建立成功率。包括无线链路的建立成功率和RB的建立成功率。
e）指标算法：HSDPA信道建立成功率=（HSDPAMAC-d建立成功次数/HSDPAMAC-d建立尝试次数）X（HSDPARB建立成功次数/HSDPARB建立尝试次数）。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
4.1.1.1.2HSDPA平均接入用户数：a）指标名称：HSDPA平均接入用户数。b）英文名称：HSDPA.MeanAccUser。c）业务需求：用于反映TD-SCDMA/WCDMA单位时间内接入的平均用户数，过多则会影响平均每用户速率和业务体验，同时还会一定程度的影响HSDPA业务的接入成功率。d）指标定义：TD-SCDMA/WCDMA无线网络中平均在线的HSDPA用户数。e）指标算法：HSDPA的平均接入用户数=每采样间隔时间内每小区建立的HSDPA用户数进行采样，采样结果取算数平均值。
f）数据类型：实型。
g）数据单位：个。
h）空间粒度：CELL。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
4.1.1.2保持性
4.1.1.2.1HSDPA业务无线掉线率：a）指标名称：HSDPA业务无线掉线率。b）英文名称：HSDPA.DropRate。YD/T3258—2017
c）业务需求：用于反映TD-SCDMA/WCDMAHSDPA业务由于非正常原因导致掉话的情况。d）指标定义：TD-SCDMA/WCDMA无线网络中，由于无线网络侧原因导致的HSDPA业务异常释放的比率。
e）指标算法：HSDPA业务无线掉线率=RNC请求释放分组域HSDPARAB数目/HSDPA业务指配成功的RAB数目。
其中HSDPA业务指配成功的RAB数目包含切换入的RAB数。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-R。
4.1.1.2.2HSDPA信道转换成功率：a）指标名称：HSDPA信道转换成功率。b）英文名称：HSDPA.ChanTransRate。c）业务需求：用于反映TD-SCDMA/WCDMAHS-DSCH信道与其他信道的转换成功情况。d）指标定义：TD-SCDMA/WCDMA无线网络中，HSDPA共享信道与PCH、FACH、DCH之间的转换成功率，包括：HS-DSCH到PCH的转换成功率，HS-DSCH到FACH的转换成功率，HS-DSCH到DCH的转换成功率，FACH到HS-DSCH的转换成功率和DCH到HS-DSCH的转换成功率。e）指标算法：HSDPA信道转换成功率=（HS-DSCH到PCH的转换成功次数+HS-DSCH到FACH的转换成功次数+HS-DSCH到DCH的转换成功次数+FACH到HS-DSCH的转换成功次数+DCH到HS-DSCH的转换成功次数）/（HS-DSCH到PCH的转换尝试次数+HS-DSCH到FACH的转换尝试次数+HS-DSCH到DCH的转换尝试次数+FACH到HS-DSCH的转换尝试次数+DCH到HS-DSCH的转换尝试次数）。
f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-R。
YD/T3258—2017
4.1.1.2.3HSDPA的PDU传输成功率：a）指标名称：HSDPA的PDU传输成功率。b）英文名称：HSDPA.PduTransRate。c）业务需求：用于反映TD-SCDMA/WCDMAHS-DSCH信道的传输质量。d）指标定义：TD-SCDMA/WCDMA无线网络中，HSDPA信道中PDU的一次传输正确率。e）指标算法：HSDPA的PDU传输成功率=MAC-hs层接收到证实（ACK）的成功传输PDU个数（不包括重传）/MAC-hs层传输的PDU个数。说明：其中：MAC-hs层接收到证实（ACK）的成功传输PDU个数不包括重传。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-R。
4.1.2网络容量指标
4.1.2.1HSDPA业务信道码资源利用率：a）指标名称：HSDPA业务信道码资源利用率。b）英文名称：HSDPA.TrafChanUsageRate。c）业务需求：用于反映TD-SCDMA/WCDMA的HSDPA业务信道码资源利用情况，以衡量业务信道的忙闲程度。
d）指标定义：TD-SCDMA/WCDMA无线网络中HSDPA业务信道占用BRU与配置BRU比例。e）指标算法：HSDPA业务信道码资源利用率-HSDPA业务信道占用BRU数（个）/HSDPA业务信道全部可用BRU数（个）。
f）数据类型：实型。
g）数据单位：%。
h）空间粒度：CELL。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-S。
4.1.2.2HSDPA业务信道码道承载能力：a）指标名称：HSDPA业务信道码道承载能力。b）英文名称：HSDPA.TrafChanBearCap。C）业务需求：用于反映TD-SCDMA/WCDMA的单位码资源的数据承载能力。d）指标定义：TD-SCDMA/WCDMA无线网络中HSDPA业务占用的单位BRU上承载的流量。e）指标算法：HSDPA业务信道码资源承载能力=HSDPA业务下行RLC层确认数据流量（MByte）4
*8（bit/Byte）*1024/忙时HSDPA业务信道占用BRU数（个）。f）数据类型：实型。
g）数据单位：kbit/BRU。
h）空间粒度：CELL。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-S。
YD/T3258—2017
