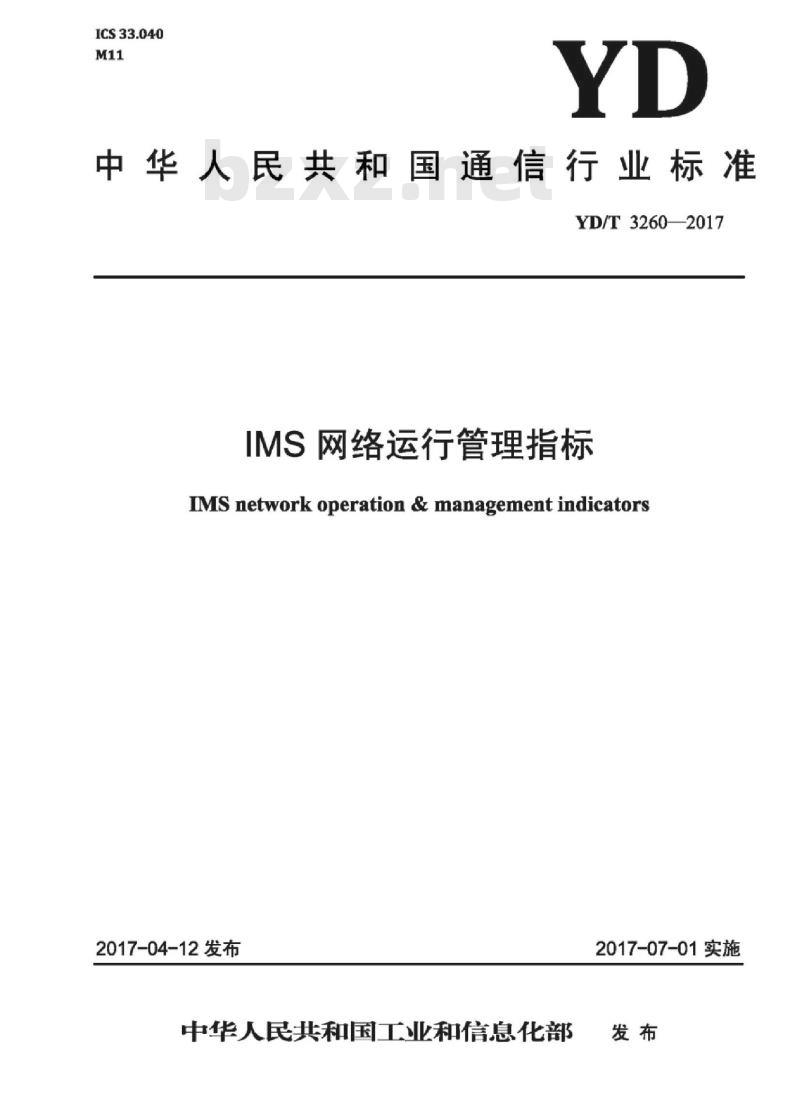

ICS33.040
中华人民共和国通信行业标准
YD/T32602017
IMS网络运行管理指标
IMS network operation & management indicators2017-04-12发布
中华人民共和国工业和信息化部2017-07-01实施

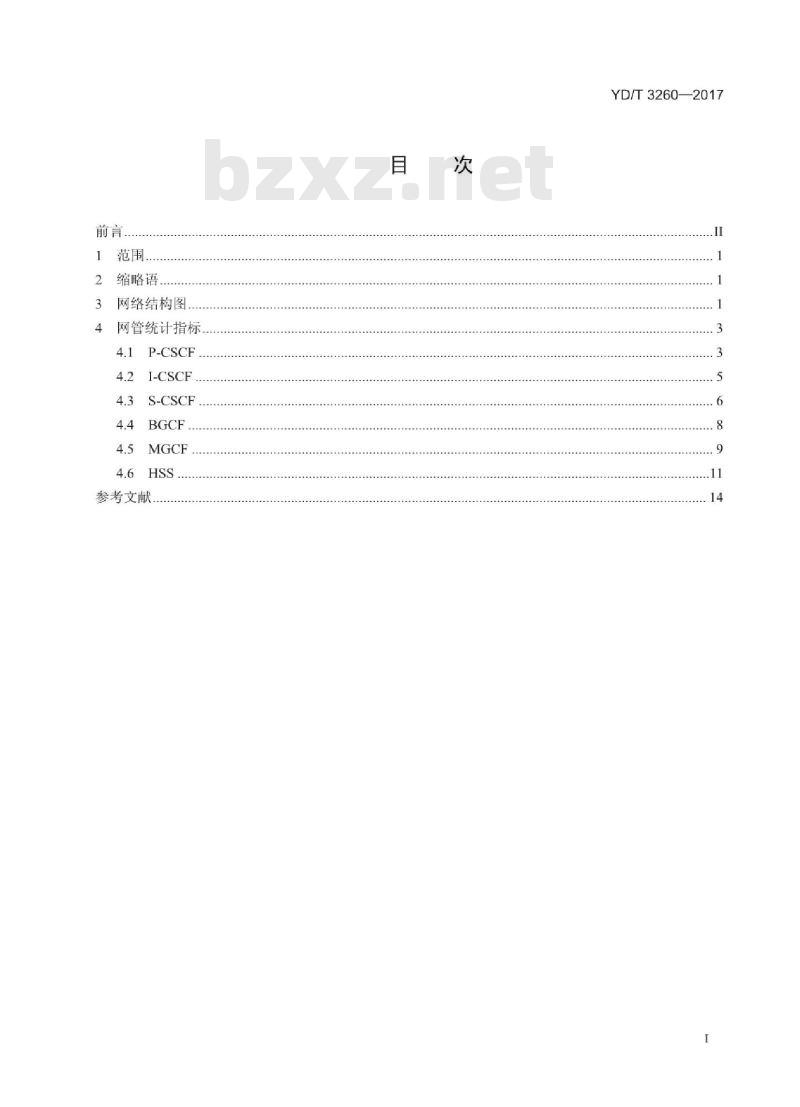

前言，
2缩略语.
3网络结构图..
网管统计指标.
4.1P-CSCF.
I-CSCF
S-CSCF
参考文献
YD/T3260—2017
....11
YD/T3260—2017

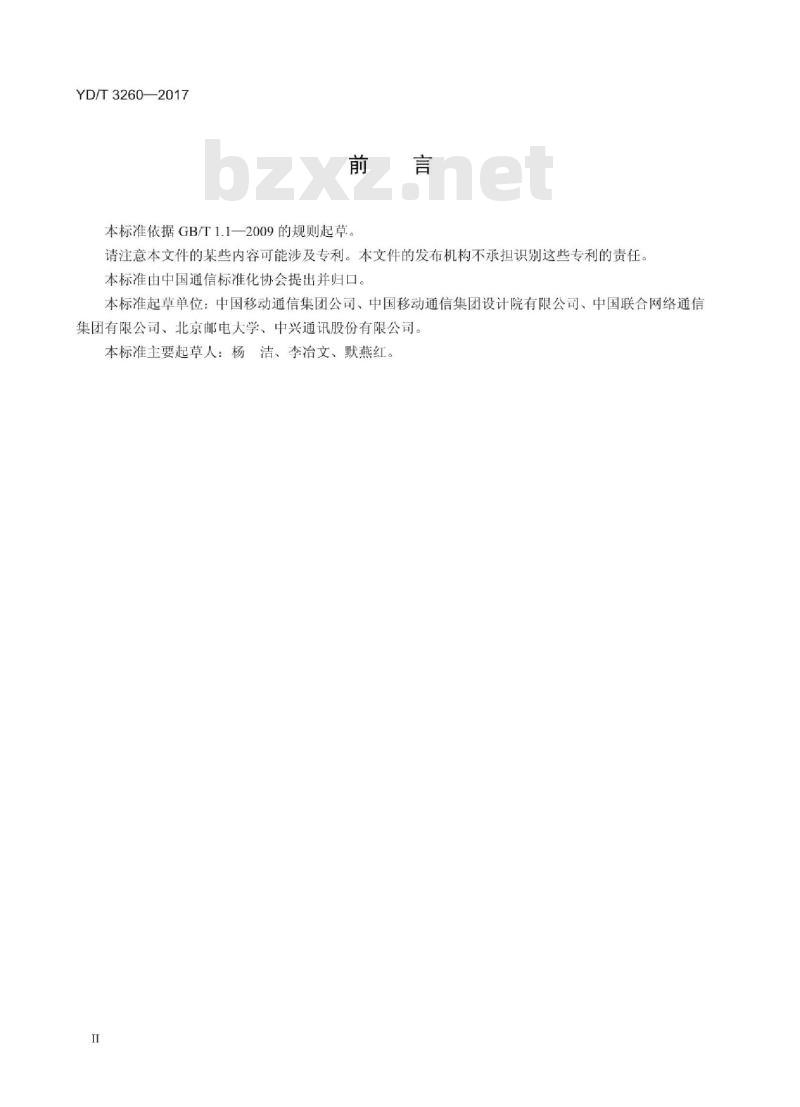

本标准依据GB/T1.1—2009的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国移动通信集团公司、中国移动通信集团设计院有限公司、中国联合网络通信集团有限公司、北京邮电大学、中兴通讯股份有限公司。本标准主要起草人：杨洁、李冶文、默燕红。I

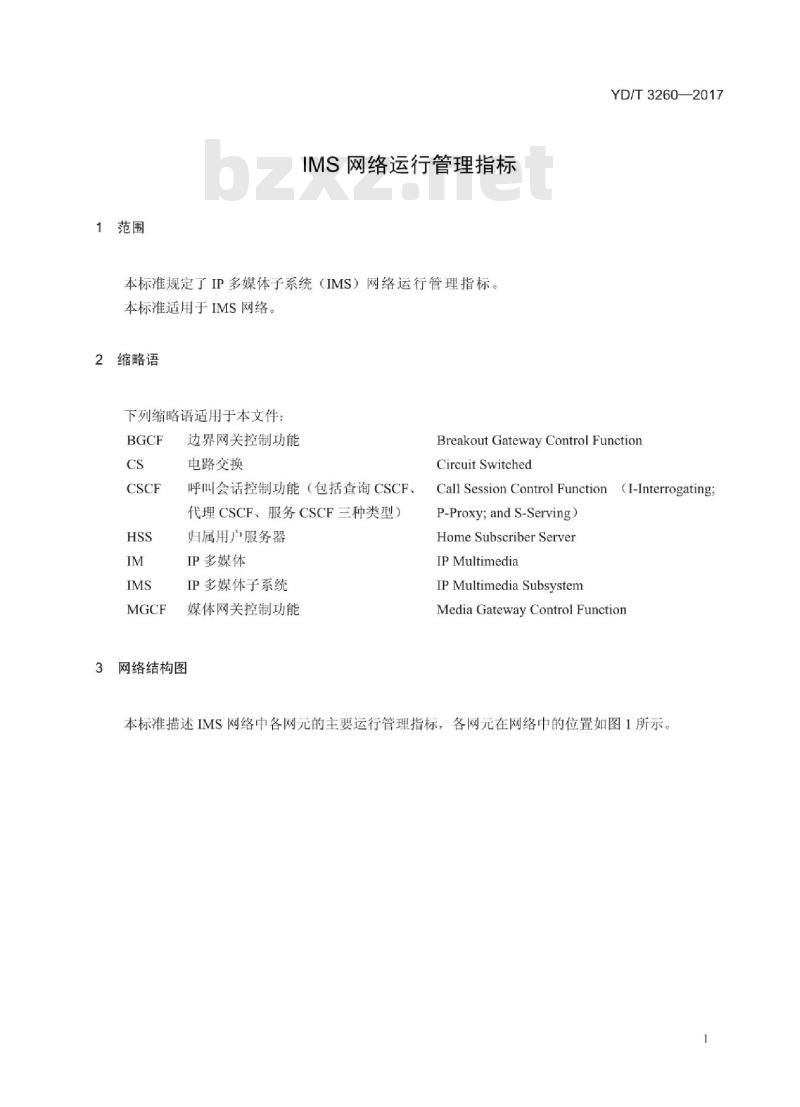

1范围
IMS网络运行管理指标
本标准规定了IP多媒体子系统（IMS）网络运行管理指标。本标准适用于IMS网络。
2缩略语
下列缩略语适用于本文件：
边界网关控制功能
电路交换
呼叫会话控制功能（包括查询CSCF、代理CSCF、服务CSCF三种类型）归属用户服务器
IP多媒体
IP多媒体子系统
媒体网关控制功能
网络结构图
YD/T3260—2017
BreakoutGatewayControlFunctionCircuit Switched
(I-Interrogating;
Call SessionControlFunction
P-Proxy; and S-Serving)
Home Subscriber Server
IP Multimedia
IP Multimedia Subsystem
MediaGatewayControlFunction
本标准描述IMS网络中各网元的主要运行管理指标，各网元在网络中的位置如图1所示。YD/T3260—2017
IPMultimediaNetworks
icsNetwork
P-CSCF
signallingNerworks
IMsSubsystem
图1IMS网络结构
IMS核心控制层主要包括IMS控制功能实体（S-CSCF、I-CSCF、BGCF、P-CSCF）、用户数据功能实体（HSS、SLF）、互通功能实体（MGCF、IM-MGW）、媒体资源功能实体（MRF）等。P-CSCF（ProxyCallSessionControlFunction）作为IMS网络的第一个入口点，提供注册和注销、鉴权和授权、信令压缩、媒体授权、信令路由、数据管理、紧急呼叫、QoS、计费等功能。I-CSCF（InterrogatingCallSessionControlFunction）是IMS域的边界点，其主要功能包括指派S-CSCF和拓扑隐藏。S-CSCF（ServingCallSessionControlFunction）在IMS核心网中处于核心的控制地位，负责对终端UE（UserEquipment）的注册鉴权和会话控制，执行针对主叫端及被叫端IMS用户的基本会话路由功能，并根据用户签约的IMS触发规则，在条件满足时进行到SIP（SessionInitiationProtocol）AS/IM-SSF（ServiceSwitchingFunction）/OSASCS（ServiceCapabilityServers）的业务路由触发。BGCF（BreakoutGatewayControlFunction）用来选择出口PSTN（或CS域）网络。如果BGCF能够确定出口PSTN（或CS域）网络与其位于同一网络，BGCF将选择一个专门负责与该PSTN（或CS域）互通的MGCF：如果出口为另一个网络，BGCF将转发会话信令给所选网络的另一个BGCF。BGCF在选择与PSTN（或CS域）相连时，会利用本地配置的管理信息。MGCF（MediaGatewayControlFunction）用于IMS域与CS域的互通，负责完成控制面信令流的互通（PSTN/CS侧ISUP/BICC协议与IMS侧SIP协议的交互和互通），并控制IM-MGW完成用户面媒体流的互通。IM-MGW负责在MGCF的控制下完成IMS用户面IP承载与CS域承载之间的转换，并提供编解码转换和承载资源管理能力。HSS（HomeSubscriberServer）是IMS用户归属网络中存储用户信息的核心数据库，主要用来存储IMS用户标识、用户鉴权信息、用户的业务触发信息等数据。当IMS网络中配置了多个HSS时，SLF（SubscriptionLocatorFunction）负责接受来自I-CSCF或S-CSCF的查询请求，并返回HSS的地址给I-CSCF/S-CSCFIMS网络通过MRFC（MRFController）和MRFP（MediaResourceServer）完成对媒体资源的控制。
4网管统计指标
4.1 P-CSCF
4.1.1网络容量类
4.1.1.1P-CSCF主叫应答话务量
a）中文名称：P-CSCF主叫应答话务量。b）英文名称：IMS.AnsTrafOrigYD/T3260—2017
c）业务需求：该类指标反映了语音类业务所占用的网络负荷。话务量指标是IMSCSCF系统的非常重要的指标。它表征了网络中的呼叫业务量，是网络负荷的主要组成部分。d）指标定义：统计周期内主叫侧P-CSCF会话已应答到会话正常结束的时长之和除以统计周期。e）指标算法：Z（统计周期内P-CSCF主叫应答时长）/统计周期。f）数据类型：整型。
g）数据单位：Erl。
h）空间粒度：P-CSCF。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-S
4.1.1.2P-CSCF被叫应答话务量
a）中文名称：P-CSCF被叫应答话务量。b）英文名称：IMS.AnsTrafTermc）业务需求：该类指标反映了语音类业务所占用的网络负荷。话务量指标是IMSCSCF系统的非常重要的指标。它表征了网络中的呼叫业务量，是网络负荷的主要组成部分。d）指标定义：统计周期内被叫侧P-CSCF一段时间内会话已应答到会话正常结束的时长之和除以统计周期。
e）指标算法：Z（统计周期内P-CSCF被叫应答时长）/统计周期。f）数据类型：整型。
g）数据单位：Erl。
h）空间粒度：P-CSCF。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-S.
4.1.1.3P-CSCF注册用户数
a）中文名称：P-CSCF注册用户数。b）英文名称：IMS.Subs。
YD/T3260—2017
C）业务需求：反映IMSP-CSCF当前注册用户数，是衡量系统负荷的重要指标d）指标定义：统计整个网元的P-CSCF注册用户数。e）指标算法：用户注册成功。
f）数据类型：整型。
g）数据单位：用户数。
h）空间粒度：P-CSCF。
i)时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-S.
4.1.2网络质量类
4.1.2.1P-CSCF主叫接通率
a）中文名称：P-CSCF主叫接通率。b）英文名称：IMS.SuccRateSessionOrigc）业务需求：该指标可以衡量P-CSCF主叫会话质量的运行状况，是反映P-CSCF处理性能的重要指标。
d）指标定义：P-CSCF建立主叫会话的呼通次数与P-CSCF主叫试呼次数的比率。e）指标算法：P-CSCF主叫接通次数/P-CSCF主叫试呼次数×100%。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：P-CSCF。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
4.1.2.2P-CSCF被叫接通率
a）中文名称：P-CSCF被叫接通率。b）英文名称：IMS.SuccRateSessionTerm。c）业务需求：该指标可以衡量P-CSCF被叫会话质量的运行状况，是反映P-CSCF处理性能的重要指标。
d）指标定义：P-CSCF建立被叫会话的呼通次数与P-CSCF被叫试呼次数的比率。e）指标算法：P-CSCF被叫接通次数/P-CSCF被叫试呼次数×100%。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：P-CSCF。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
4.1.2.3P-CSCF初始注册成功率此内容来自标准下载网
a）中文名称：P-CSCF初始注册成功率。b）英文名称：IMS.SuccRateInitRegc）业务需求：该指标是衡量IMSP-CSCF注册成功情况的重要指标之一。d）指标定义：P-CSCF初始注册成功次数与P-CSCF初始注册次数的比率。e）指标算法：P-CSCF初始注册成功次数/P-CSCF初始注册次数×100%f）数据类型：实型。
g）数据单位：%
h）空间粒度：P-CSCF。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
4.1.3网络覆盖类
暂无。
4.2I-CSCF
4.2.1网络容量类
暂无。
4.2.2网络质量类
4.2.2.1I-CSCF用户注册状态查询成功率a）中文名称：I-CSCF用户注册状态查询成功率。b）英文名称：IMS.SuccUAARateYD/T3260—2017
c）业务需求：该指标是衡量IMSI-CSCF查询用户注册状态情况的重要指标之一。d）指标定义：I-CSCF查询用户注册状态成功次数与I-CSCF查询用户注册状态次数的比率。e）指标算法：I-CSCF查询用户注册状态成功次数/I-CSCF查询用户注册状态次数×100%f）数据类型：实型。
g）数据单位：%。
h）空间粒度：I-CSCF。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
4.2.2.2I-CSCF用户位置查询成功率a）中文名称：I-CSCF用户位置查询成功率。5
YD/T3260—2017
b）英文名称：IMS.SuccLIARate。c）业务需求：该指标是衡量IMSI-CSCF用户位置查询情况的重要指标之一d）指标定义：I-CSCF用户位置查询成功次数与I-CSCF用户位置查询次数的比率。e）指标算法：I-CSCF用户位置查询成功次数/I-CSCF用户位置查询次数×100%。f）数据类型：实型。
g）数据单位：%
h）空间粒度：I-CSCF。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-M。
4.2.3网络覆盖类
暂无。
4.3S-CSCF
4.3.1网络容量类
4.3.1.1S-CSCF主叫应答话务量
a）中文名称：S-CSCF主叫应答话务量。b）英文名称：IMS.AnsTrafOrig。c）业务需求：该类指标反映了语音类业务所占用的网络负荷。话务量指标是IMSCSCF系统的非常重要的指标。它表征了网络中的呼叫业务量，是网络负荷的主要组成部分。d）指标定义：统计周期内主叫侧S-CSCF一段时间内会话已应答到会话正常结束的时长之和除以统计周期。
e）指标算法：（统计周期内S-CSCF主叫应答时长）/统计周期。f）数据类型：整型。
g）数据单位：Erl。
h）空间粒度：S-CSCF。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-s
4.3.1.2S-CSCF被叫应答话务量
a）中文名称：S-CSCF被叫应答话务量。b）英文名称：IMS.AnsTrafTerm。c）业务需求：该类指标反映了语音类业务所占用的网络负荷。话务量指标是IMSCSCF系统的非常重要的指标。它表征了网络中的呼叫业务量，是网络负荷的主要组成部分。d）指标定义：统计周期内被叫侧S-CSCF一段时间内会话已应答到会话正常结束的时长之和除以6
统计周期。
e）指标算法：Z（统计周期内S-CSCF被叫应答时长）/统计周期。f）数据类型：整型。
g）数据单位：Erl。
h）空间粒度：S-CSCF。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-S，
4.3.2网络质量类
S-CSCF主叫接通率
a）中文名称：S-CSCF主叫接通率。b）英文名称：IMS.SuccRateSessionOrigYD/T3260—2017
c）业务需求：该指标可以衡量S-CSCF主叫会话质量的运行状况，是反映S-CSCF处理性能的重要指标。
d）指标定义：S-CSCF建立主叫会话的呼通次数与S-CSCF主叫试呼次数的比率。e）指标算法：S-CSCF主叫接通次数/S-CSCF主叫试呼次数×100%。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：S-CSCF。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
4.3.2.2S-CSCF被叫接通率
a）中文名称：S-CSCF被叫接通率。b）英文名称：IMS.SuccRateSessionTerm。c）业务需求：该指标可以衡量S-CSCF被叫会话质量的运行状况，是反映S-CSCF处理性能的重要指标。
d）指标定义：S-CSCF建立被叫会话的呼通次数与S-CSCF被叫试呼次数的比率。e）指标算法：S-CSCF被叫接通次数/S-CSCF被叫试呼次数100%。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：S-CSCF。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
YD/T3260—2017
4.3.2.3S-CSCF初始注册成功率
a）中文名称：S-CSCF初始注册成功率。b）英文名称：IMS.SuccRatelnitRegc）业务需求：该指标是衡量IMSS-CSCF注册成功情况的重要指标之一。d）指标定义：S-CSCF初始注册成功次数与S-CSCF初始注册次数的比率。e）指标算法：S-CSCF初始注册成功次数/S-CSCF初始注册次数x100%。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：S-CSCF。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
网络覆盖类
暂无。
网络容量类
暂无。
4.4.2网络质量类
BGCF转接MGCF成功率
a）中文名称：BGCF转接MGCF成功率。b）英文名称：IMS.SuccRateSessionFwdToMGCF。c）业务需求：该指标可以衡量BGCF转接MGCF的成功情况。d）指标定义：BGCF转接MGCF成功次数与BGCF转接MGCF次数的比率。e）指标算法：BGCF转接MGCF成功次数/BGCF转接MGCF次数×100%。f）数据类型：实型。
g）数据单位：%。
h）空间粒度：BGCF。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：Q-S-R。
3网络覆盖类
暂无。
4.5.1网络容量类
4.5.1.1CS始发呼叫应答话务量
a）中文名称：CS始发呼叫应答话务量b）英文名称：IMS.AnsTimeCsOrigYD/T3260—2017
c）业务需求：话务量指标是MGCF系统的非常重要的指标。它表征了网络中的呼叫业务量，是网络负荷的主要组成部分。
d）指标定义：统计周期内CS始发呼叫应答时长之和除以统计周期。e）指标算法：Z（统计周期内CS始发呼叫应答时长）/统计周期。f）数据类型：整型。
g）数据单位：Erl。
h）空间粒度：MGCF。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-S
4.5.1.2IMS始发呼叫应答话务量a）中文名称：IMS始发呼叫应答话务量。b）英文名称：IMS.AnsTimeIMSOrigc）业务需求：话务量指标是MGCF系统的非常重要的指标。它表征了网络中的呼叫业务量，是网络负荷的主要组成部分。
d）指标定义：统计周期内IMS始发呼叫应答时长之和除以统计周期。e）指标算法：（统计周期内IMS始发呼叫应答时长）/统计周期。f）数据类型：整型。
g）数据单位：Erl。
h）空间粒度：MGCF。
i）时间粒度：15分钟。
j）数据来源：网管统计。
k）分类索引：C-S
4.5.2网络质量类
4.5.2.1CS始发平均呼叫建立时间a）中文名称：CS始发平均呼叫建立时间。b）英文名称：IMS.SetupTimeCsOrigMean。c）业务需求：该指标是衡量网络会话性能的重要指标之一，也是用户最直接的感受之一d）指标定义：MGCF从收到CS始发呼叫请求消息到发出呼叫建立成功消息之间的平均时间间隔。9
